BRUKSANVISNING BHB6601X BRANDT

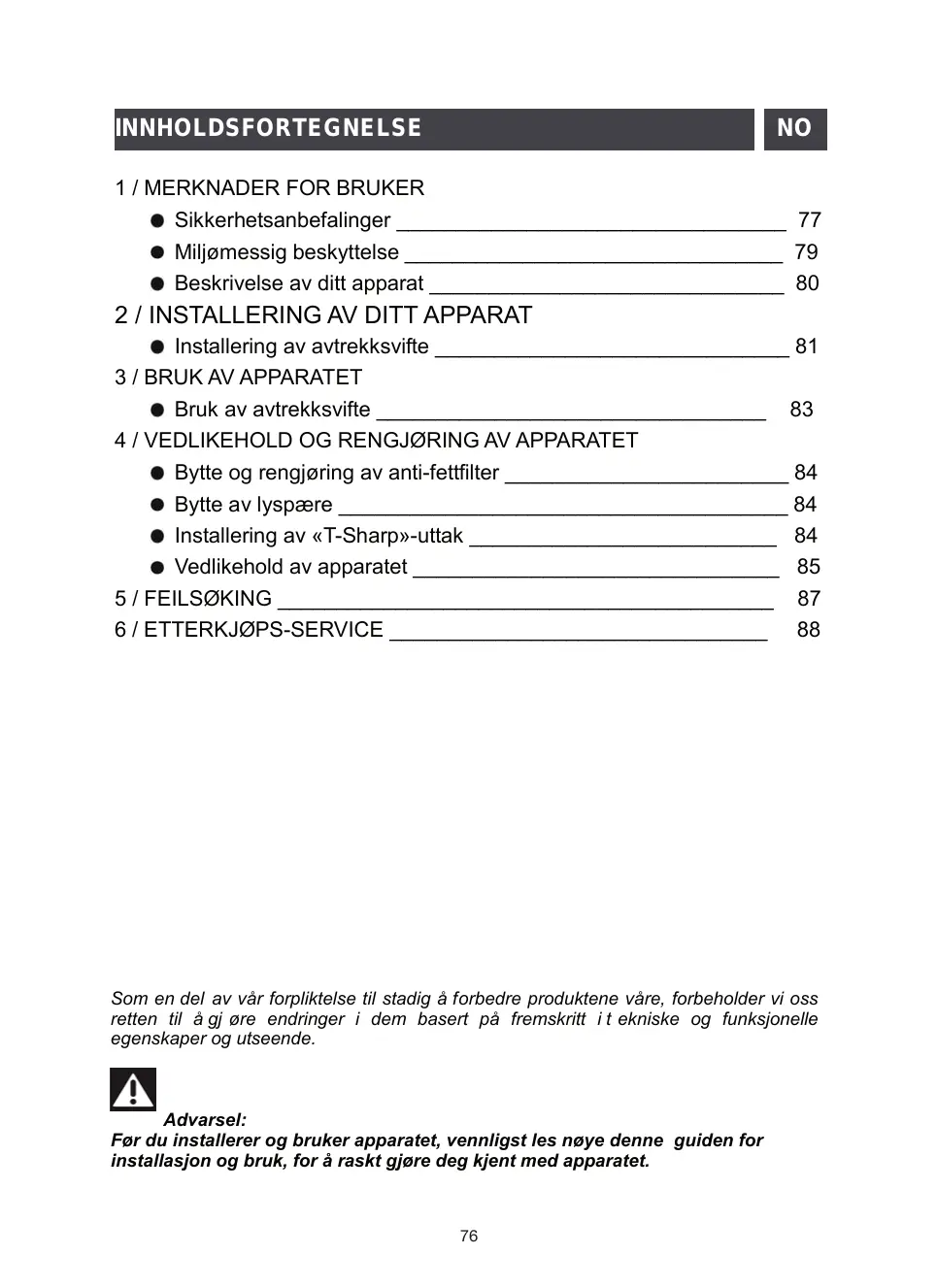

Bytte og rengjøring av anti-fettfilter ________________________ 84 Bytte av lyspære ______________________________________ 84 Installering av «T-Sharp»-uttak __________________________ 84 Vedlikehold av apparatet _______________________________ 85 5 / FEILSØKING __________________________________________ 87 6 / ETTERKJØPS-SERVICE ________________________________ 88 Som en del av vår forpliktelse til stadig å forbedre produktene våre, forbeholder vi oss retten til å gj øre endringer i dem basert på fremskritt i t ekniske og funksjonelle egenskaper og utseende. Advarsel: Før du installerer og bruker apparatet, vennligst les nøye denne guiden for installasjon og bruk, for å raskt gjøre deg kjent med apparatet.

Advarsel: Oppbevar denne bruksanvisningen ved komfyren. Hvis apparatet noen gang blir solgt eller overført til en annen person, sørg for at den nye eieren får med bruksanvisningen. Gjør deg kjent med disse anvisningene før du monterer og bruker apparatet. Anvisningene ble skrevet for din og andres sikkerhet. SIKKERHETSANBEFALINGER - Dette apparatet er utviklet for bruk av privatpersoner i deres hjem. - Dette apparatet skal brukes av voksne. Pass på at barn ikke berører det, og at de ikke behandler det som et leketøy. Pass på at de ikke berører maskinens kontrollpanel. - Når du mottar apparatet, pakk ut eller få det pakket ut umiddelbart. Foreta en generell inspeksjon. Noter eventuelle bekymringer eller problemer på leveringsslippen og sørg for å beholde en kopi av denne. - Apparatet er beregnet for standard husholdningsbruk. Det må ikke brukes til kommersielle eller industrielle formål eller til andre formål enn det er ment for. - Ikke endre el ler forsøke å endre noen av egenskapene til denne maskinen. Dette kan være farlig for din sikkerhet. - Reparasjoner må kun utføres av en godkjent spesialist. - Fjern al ltid dekselet før du rengjør det eller utfører annet vedlikeholdsarbeid. - Sørg for tilstrekkelig ventilasjon i rommet ved samtidig bruk av viften og andre apparater drevet av en annen energikilde enn elektrisitet. Dette forhindrer at viften kommer i kontakt med forbrenningsgasser. - Du bør aldri flambere retter under viften eller bruke gassbluss under viften uten å ha kjeler eller stekepanner på dem (flammer sugd opp i viften kan skade apparatet).

- Ved steking mat under apparatet må du til enhver tid overvåke forberedelsene nøye. Oljer og fett kan ved meget høye temperaturer ta fyr. - Respekter den anbefalte hyppigheten for rengjøring og erstatning av filteret. Opphopning av fett kan forårsake brann. - Viften bør aldri brukes over en ovn med brennbart drivstoff (tre, kull, osv.). - Bruk aldri damp- eller høytrykksenheter for å rengjøre apparatet (krav for elektrisk sikkerhet). - For å stadig forbedre våre produkter, forbeholder vi oss retten til å endre tekniske, funksjonelle eller estetiske egenskaper ved apparatet, gjøre eventuelle endringer i dets funksjoner hvis det anses som nødvendig eller ønskelig i henhold til tekniske fremskritt. - For å enkelt finne referansen for enheten din, an befaler vi at du noterer deg denne informasjonen på siden for "etterkjøps-service". (Denne siden forklarer deg også hvor du finner denne informasjonen på apparatet ditt.) - Dette apparatet er ikke ment for bruk av personer ( inkludert bar n) med r eduserte fysiske eller sensoriske evner, eller personer uten erfaring eller kunnskap, med mindre det br ukes v ed hjelp av e n person som er ansvarlig for deres sikkerhet, eller under oppsyn.

Advarsel: I forbindelse med kjøkken oppvarmet av en enhet som er koblet til en skorstein (komfyr, for eksempel) skal "resirkulerings"-versjonen av viftedekket installeres. Bruk ikke hetten uten metallfiltre. Tilstrekkelig v entilasjon bør være i rommet når hetten brukes samtidig som apparater drevet av gass eller annet brennbart drivstoff.

- Dette apparatets emballasje er resirkulerbar. Hjelp til å resirkulere det og beskytte miljøet ved å kaste det i kommunale avfallsdunker til dette formålet. - Apparatet inneholder også en stor mengde resirkulerbart materiale. Det er merket med denne etiketten for å i ndikere at de brukte apparatene ikke skal blandes med annet avfall. På denne måten vil gjenvinning av apparatet arrangert av fabrikanten gjøres under best mulige forhold, i samsvar med EU-direktiv 2002/96/EF om avfall fra elektrisk og el ektronisk utstyr. Kontakt rådhuset eller forhandleren for innsamlingspunkt for brukte apparater nærmest ditt hjem. - Vi takker du gjør din del for å beskytte miljøet. Advarsel Installasjon skal kun utføres av installatører og kvalifiserte teknikere. Advarsel Fjern den beskyttende filmen fra filteret før bruk.

- Taket må kunne bære minst 40 kg vekt, og tykkelsen på taket må være ≥ 30MM, se figur 2, drill 1 * 170mm rundt hull i taket. - Ifølge opphenget, bore 12 hull i taket, se figur 2, 12 stk. ST6 * 40 mm store flate skruer vil bli brukt til å feste opphenget i taket, og deretter 8 stk. M4 * 10 skruer. M4 mutter med pakning skal brukes til å koble vinkeljernet i opphenget, se figur 1, beregn lengden på vinkeljern, og 16 stk. M 4 * 10 store flate skruer og M 4 mutter med pakning skal brukes til å koble vinkeljern (overlappingen av lengden på vinkeljern kan ikke være mindre 100MM) figur 1 - La den ne siden av forlengelserøret gå ut gjennom hullet til 170mm, se figur 3. - 4 stk. ST4 * 8 store flate skruer vil bli brukt til å koble det interne skorsteinen i opphenget, sett deretter en på de nek sterne skorsteinen, to kroker vil bl i br ukt til å sette opp den eksterne skorsteinen i henhold til den neste installasjonen, se figur 4. figur 4 figur 2 figur 3

- 4 stk. ST4 * 8 store flate skruer vil bli brukt til å installere uttaket, se figur 5. figur 5 - Juster de 4 glasskruene for å sjekke om glasset og avtrekksviften er koblet godt fast, se figur 6. figur 6 - Hold opp dekselet, 16 stk. M4 * 10 store flate skruer vil bli brukt til å koble dekselet i vinkeljernet, se figur 7. figur 7 - Sett det utvidbare røret på uttaket, etter at alle tingene er ok, legg ned kroken, ta den fra den eksterne skorsteinen. All installasjonen er ferdig, se figur 9. figur 8 Merk Før installasjonen må du sørge for at området er rent for å unngå oppsuging av resterende biter av tre og støv. - Det kan ikke dele samme ventilasjonsrør med andre apparater som gassrør, varmerør, varmluftsrør. - Bøyningen av ventilasjonrøret bør være ≤ 120 °, parallelt eller over startpunktet, og bør være koblet til ytterveggen. - Etter installasjonen må du kontrollere at ekstraktoren er i vater for å unngå fettansamling i den ene enden. Se figur 10. figur 9 figur 10

Slik bruker du kontrollpanelet. a. Trykk på knappen " Lav", og når den indre indikatorlampen på bryteren starter å lyse, kjører motoren på lav hastighet. Trykk på knappen igjen for å stoppe motoren. b. Trykk på knappen " Mid", og når den indre indikatorlampen på bryteren starter å lyse, kjører motoren på middels hastighet. Trykk på knappen igjen for å stoppe motoren. c. Trykk på knappen "Høy", og når den indre indikatorlampen på bryteren starter å lyse, kjører m otoren på hø y ha stighet. Trykk på knappen igjen for å stoppe motoren. d. Trykk på knappen "Lys" for å skru på lyset Trykk på knappen igjen for å skru av lyset.

- Fjern filtrene som anvist i figur 12. - Du kan rengjøre filteret ved følgende tiltak:

1. B løtlegg de m i ca. 3 minutter i v armt v ann

(40-50 grader) med en fettløsende vaskemiddel og børst den deretter forsiktig med en myk børste. Vennligst ikke bruk for mye kraft, unngå å skade den.

2. Det kan vaske i oppvaskmaskin med

vaskemiddel, sett temperaturen på rundt 60 grader. - Ikke bruk s lipende v askemiddel fordi det vil skade dekselet; - Pass på at kjøkkenviften er slått av før rengjøring; - Installering av karbonfilter:

karbonfilteret i åpn ingen på ventilatoren, s enk den bakre kanten av kullfilteret til den klikker på plass på baksiden av den rektangulære hullet. Løft de to festestengene, til de er horisontale over kullfilteret. Se figur 13.

4. Plasser filteret tilbake i posisjon.

5. Bruk motsatt fremgangsmåte for å

avinstallere kullfilter.

figur 12 figur 13 Advarsel Kullet kan ikke vaskes eller gjenbrukes. Det bør byttes minst hver fjerde måned. figur 14

- Fest uttaket på “T-sharp”, se figur 15. - Fest “T-sharp”-uttaket på innsiden av skorsteinen, se figur 16.

Advarsel Før du utfører noen handlinger, må strømmen til apparatet slås av, enten ved å trekke ut kontakten eller ved hjelp av av/på-bryteren.

Dette filteret samler fettdamp og støv. Denne komponenten spiller en viktig rolle for å sikre viftens effektiviteten. Ved vanskelige flekker, bruk en ikke-slipende krem, og skyll med rent vann. Dette filteret fanger lukt og må skiftes minst en gang i året, avhengig av din bruk. Du bør bestille disse filtrene fra din forhandler (oppgi referansenummeret som vises identifikasjonsplaten plassert på innsiden av dekselet) og merk datoen filteret ble byttet.

For å rense hoveddelen og belysningsområdet, bør du kun bruke kommersielle rengjøringsprodukter fortynnet i vann og skylle med rent vann, samt tørke med en myk klut. Bruk kommersielt rengjøringsprodukter, skyll skyll rikelig og la tørke. Disse filtrene kan rengjøres i vertikal posisjon i oppvaskmaskinen. (Ikke la dem komme i kontakt med skittent servise eller bestikk.)

For å bevare apparatet, anbefaler vi at du bruker Clearit rengjøringsmidler. Profesjonell ekspertise for enkeltpersoner Clearit t ilbyr profesjonelle pr odukter og l øsninger for det daglige vedlikeholdet av di ne hvitevarer og kjøkken. De selges hos din vanlige forhandler, sammen med et komplett utvalg av tilbehør og forbruksprodukter.

6 / ETTERSALGS-SVERVICE Ethvert vedlikehold på apparatet bør foretas av: - enten din forhandler, - eller en annen kvalifisert mekaniker som er en autorisert agent for apparatets merke. Når du gjør en avtale, oppgi full referanse til ditt apparat (modell, type og serienummer). Denne informasjonen vises på produsentens navneskilt festet på utstyret.
