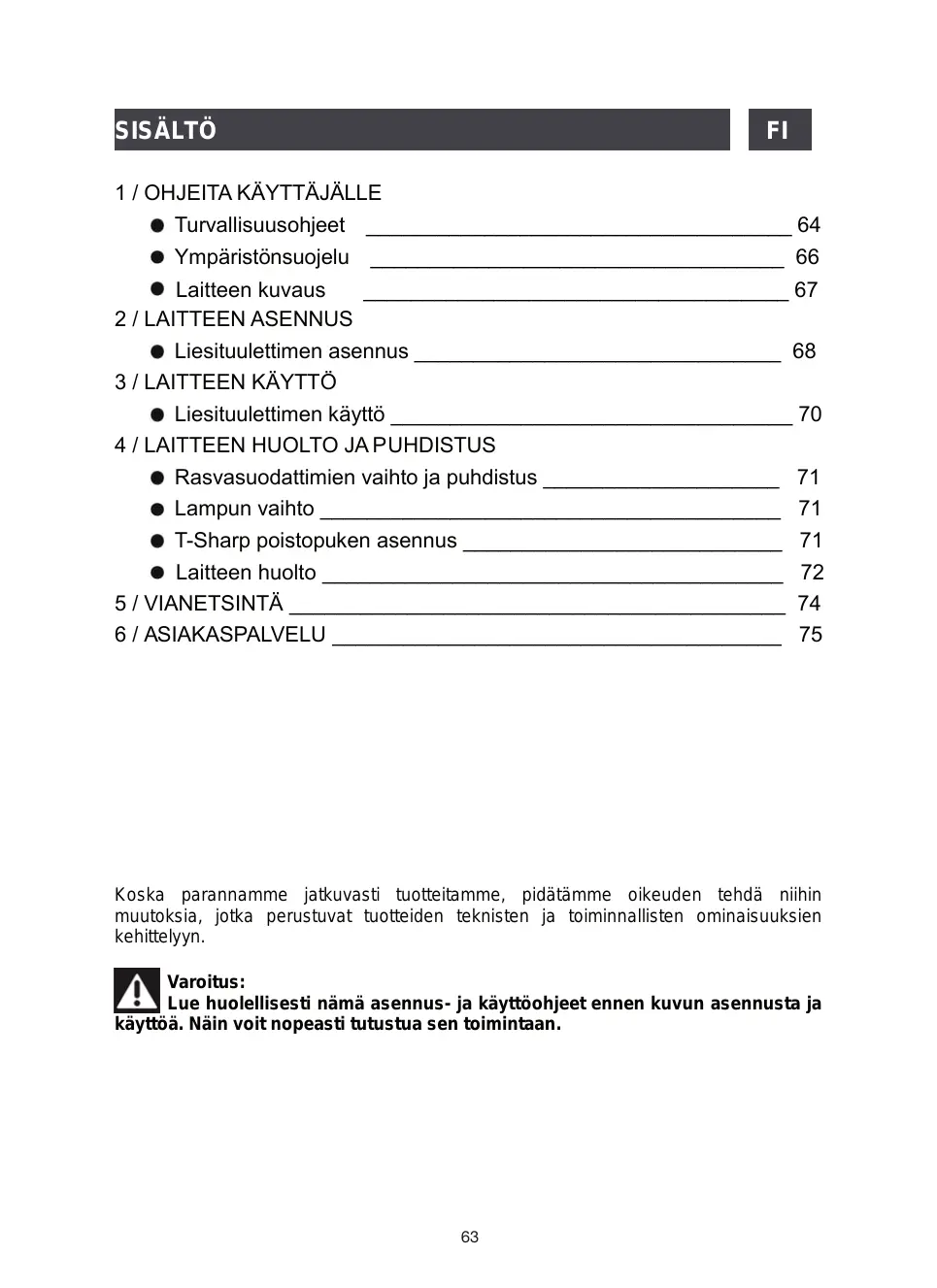

KÄYTTÖOHJE BHB6601X BRANDT

• Turvallisuusohjeet 64
• Ympäristönsuojelu 66
• Laitteen kuvaus 67

2 / LAITTEEN ASENNUS

• Liesituulettimen asennus 68

3 / LAITTEEN KÄYTTÖ

• Liesituulettimen käytö 70

4 / LAITTEEN HUOLTO JAPUHDISTUS

Rasvasuodattimien vaihto ja puhdistus 71
- Lampun vaihto 71
- T-Sharp poistopuken asennus 71
Laitteen huoIto 72

5/VIANETSINTÄ 74

6/ASIAKASPALVELU 75

Koska parannamme jatkuvasti tuotteitamme, pidätämme oikeuden tehdä niihin muutoksia, jotka perustuvat tuotteiden teknisten ja toiminnallisten ominaisuuksien kehittelyyn.

Varoitus:

Lue huolellisesti namä asennus- ja käyttoohjeet ennen kuvun asennusta ja

käytöä. Nain voit nopeasti tutustua sen toimintaan.

FI

1 / OHJEITA KÄYTTÄJÄLLE

Huom.:

Nämä käyttoohjeet on sailytettävä laitteen mukana. Jos laite myydaän tai luovutetaan toiselle henkilolle, on varmistettava etta uusi omistaja saa myös käyttoohjeet. Tutustu naihin ohjeisiin ennen laitteen asennusta ja käyttoa. Ohjeet on laadittu sinun ja muiden turvallisuutta ajatellen.

- TURVALLISUUSOHJEET

• Tämä laite on tarkoitetu vain yksityiseen kotitalouskäyttoön.
• Laitetta saavat käyttaa vain aikuiset. On varmistettava, etteivat lapset koske tuuletinta eivatka le iki sillä. On myos varmistettava, etteivat lapset koske laitteen ohjauspaneelia.
• Laite tulee poistaa pakkauksesta heti kun se vastaanotetaan ja tarkastaa se.
  Mahdolliset huomautukset tai valitukset on merkittavä toimituslistaan, josta sailytetaän kopio.
• Laite on tarkoitetu tavalliseen kotitalouskaytto. Sitta e saa kaytttaa kaupalliin tai teoilisuustarkoituksiin, eikmuihin sellaisiin tarkoituksiin, john sitae ole sunnitteltu.
• Mitaän laitteen omnaisuksia ei saa muuttaa tai yrittäa muuttaa, sillä se saattaisi vaarantaa turvallisuuttasi.
• Ainoastaan valtuutetut ammattihenkilö saavat suorittaa korjauksia.
• Irrota kupu aina sahkoverkosta ennen sen puhdastamista tai muita huoltotoimen-piteita.
• On huolehdttava huoneen riittavastä ilmanvaihdosta, jos kuvun kanssa käytetaän samanaikaisesti muulla kuin sahkollà toimivien laitteiden kanssa. Tälloin kupu ei ime niiden palokaasuja.

• Älä koskaan liekitä ruokia kuvun alla. Jos liesituuletinta käytetän kaasulieden ylapuolella, on huolehdittava siita, etta liekin pälla on aina keittoastia (liesituuletin voi vahingoittua liekkien aiheuttamasta kuumuudesta).

• Älä jatä paistumassa olevaa ruokaa ilman valvontaa.
  Ylikuumentunueet oljyt ja rasvat voivat syttyä palamaan.

• Noudata suositeltuja puhistusaikavalejja vaihda suodatin ohjeiden mukaisesti. Rasvojen keraantyminen voi aiheuttaa palovaaran.
• Kupua ei saa koskaan käytää polttoaineineilla (puu, hiili, ym.) toimivan laitteen ylapuolella.

• Älä koskaan käytä liesituulettimen puhdistukseen hóry- tai paineilmatoimisia laitteita (sähköturvallisuusmaäräykset).

• Koska parannamme jatkuvasti tuotteitamme, pidätämmne oikeuden muuttaa niiden teknisä, toiminnallisia tai esteettisä omniaisuksia, tekemälla muutoksia, jotka perustuvat tuotteiden teknisten omniaisuksien kehittelyyn.

• Laitteen viitetietojen lóytämiseksi, lue ohjeet asiakaspalvelua käsittelevälta sivulta.

(Sivulla on myos selitetty, mista námá tiedot lótyvát laitteessa).
- Tämä laite ei sovi henkilöiden käytöön (lapset mukaan lukien), jotka ovat fyyisesti tai psyykkisesti sihen kykenemattomiä, tai joilla ei ole käytöön tarvittavaa kokemusta tai taitoa, ellei mukana ole heidän turvallisuudestaan vastaava henkilö, tai heille on etukäteen opetetu laitteen käytöö koskevat tiedot.

Huom:

Jos keittion lammityseen kaytetaan poistoilmahormiin liitettya laitetta (esim.takka), taytyu kuvun "kierratys" versio olla asennettuna. Alä kayta kupua ilman metallisia suodattimia. Huone on aina tuulettava hyvin, kun tuuletinta kaytetaan yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa.

FI

1 / OHJEITA KÄYTTÄJÄLLE

YMPÄRISTÖNSUOJELU

• Täm laitteen pakkausmaterialiaali voidaan kierrattaa. Osallstu kierrattamiseen ja ymparistonsuojeluun jattamalla materiaali asianmukaisin jateastroihin.
• Myos laitteessa on paljon kierratettävää materiaialia. Täm kuva tuotteessa merkitsee, ett sitä e i saa havittä tavallisen talousjätteen mukana. Nain valmistajan järestäm

laitteen kierratys tapahtuu parhaalla mahdollisella tavalla, EU:n sahko- ja elektronikkaliteromua koskevan direktiivin 2002/96/EY mukaisesti. Kysy kunnastasi tai vahittäismyyjaltasi tietoja sinua lahimpänä sijaitsevasta keräyspisteestä.
- Kiitämme sinua ympäristönsuojeluun osallistumisesta.

Varoitus

Asennuksen saa suoritta ainoastaan ammattitaitoinen asentaja ja tehtävään koulutetttu teknikko.

Varoitus

Poista suojakalvo suodatinpatruunasta ennen käytöä.

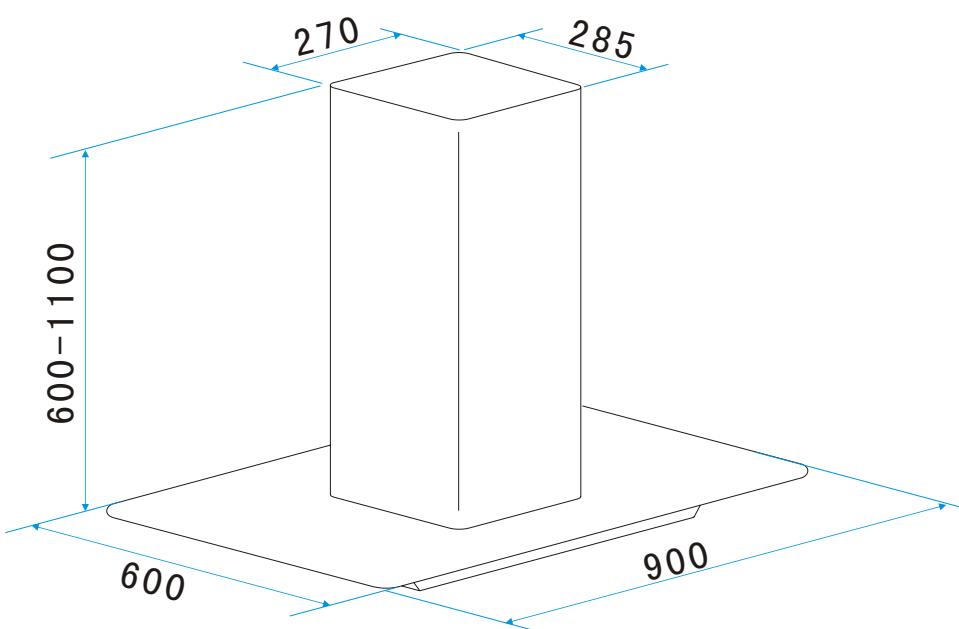

LAITTEEN KUVAUS

FI 2/LAITTEENASENNUS

LIESIKUVUN ASENNUS

• Katon tãytyy kestãä vãhintaan 40kg paino, ja katon paksuuden tulee olla ≥ 30MM, (katso kuva 2). Poraa 1^*170mm pyoreä reikä kattoon..

• Poraa kiinnytstuen mukaiset 12 reikäk katton ( katso kuva 2). Kiinnytstuen katton kiinnittämiseksi tarvitaan 12 kpl ST640mm suuria litteita ruuveja, ja 8kpl M410 ruuveja. M4 tiivistemutteri tarvitaan kulmaraudan kiinnittämiseksi kiinnytstukeen (katso kuva 1), kun kulmaraudan pituus on mitatu. 16kpl M4*10 suuria litteita ruuveja ja M4 tiivistemutteri käytetään liittämän kulmarauta toiseen kulmarautaan (kulmaraudan limittäisyys ei saa olla alle 100MM)

• Vie putken toinen puoli ulos 170MM aukosta (katso kuva 3).
• 4kpl ST4*8 suuria litteita ruuveja käytetään sisähormin liittämiseksi kiinnytustukeen, yksiulkopuolisen hormiin, kahta koukkua käytetäänulkopuolisen hormin asettamiseksi ylos asennusta varten (katso kuva 4).

Kuva 1

Kuva 2

Kuva 3

Kuva 4

2 / LAITTEEN ASENNUS

1

• 4kpl ST4*8 suuria litteita ruuveja tarvitaan poistotien asennukseen (katso kuva 5).
• Sääddä 4 lasiruuvia tarkistaaksesi, ovatko liesikupu ja lasi hyvin kiinni ja paikoillaan (katso kuva 6).
• Nosta kupu ylos. 16kpl M4*10 suuria liitteita ruuvia tarvitaan kuvun rungon kiinnittämiseksi kulmarautaan (katso kuva 7).
• Aseta putki poistoputkeen. Kun olet tarkistanut, etta kaikki on kunnossa, ota koukku Polsukopuolisesta hormista. Asennus on nyt suoritettu (katso kuva 9).

Huom.

• Puunsirujen ja polyn imun välttämiseksi, varmista ennen asennuksen aloittamista, etä alue on puhdas.

• Kupua ei saa yhdistäa muiden laitteiden ilmastointijärjestelmiin, esimerkiksi kaasu-, lammitys-, tai kuumailmaputkiin.

• Ilmastointiputken kulman tulee olla ≤ 120^ , samansuuntainen alkupisteen kanssa, tai sen ylapuolella, ja sen taytyy olla kiinnitettynäulkoseinaan.

Varmista asennuksen jälkeen, etta imuri on oikein linjattuna, jotta rasva ei keräänny yhdelle puolelle (katso kuva 10)

Kuva10

Kuva 5

Kuva 6

Kuva 7

Kuva 8
Kuva 9

FI 3/LAITTEEN KÄYTTÖ

LIESITUULETTIMEN KÄYTTÖ

Ohjauspaneelin käytö.

a. Paina "Low" painiketta. Kytkimen sisäinen merkkivalo sytty, moottori toimii alhaisella nopeudella. Paina uudelleen painiketta ja moottori pysähtyy.
b. Paina "Mid" painiketta. Kytkimen sisäinen merkkivalo sytty, moottori toimii keskinopeudella. Paina uudelleen painiketta ja moottori pysähtyy.
c. Paina "High" painiketta. Kytkimen sisäinen merkkivalo sytty, moottori toimii suurela nopeudella. Paina uudelleen painiketta ja moottori pysähtyy.
d. Paina "Light" painiketta. Molemmat valot syttyvat. Paina uudelleen painiketta ja valot sammuvat.

Low Mid High Light

Kuva11

4 / LAITTEEN HUOLTO JA PUHDISTUS

FI

• Poista suodattimet kuvassa12 esitetyllä tavalla.
• Suodattimet voidaan puhdistaa seuraavasti: 1. Liota niitta noin 3 minuuttia kuumassa vedessä (40-50 astetta), johon on lisatty rasvan poi stavaa pesuainetta. Harjaa sitten kevyesti pehmeallā harjalla.

Käsitte suodattimia varovasti, etteivät ne vaurioidu.

1. Suodattimet voidaan laittaa astianpesukoneeseen pesuainetta kayttäen. Aseta lampotila noin 60 asteeseen..

2. Älä kaytä hankaavia pesuaineita, sillä ne vauroittavat kupua.

3. Varmista, etta kupu on pois päältä kytkettynä ennen puhdistusta;
   -Hhilisuodattimen asennus:

4. Poista Al suodatin (katso kuva12).

5. Aseta hiilisuodatin suorakulmaiseen aukkoon, moottorin ylapuolelle.

6. Aseta hiilisuodattimen etureuna liesikuvussa olevaan aukkoon, vedasuodattimen takareunaa alaspain, kunnes se naksahtaa paikalleen suorakulmaiseen aukkoon. Nosta kahta kiinnytustukea, kunnes ne ovat vaakatasossa hiilisuodattimen ylapuolella. (katso kuva13).

7. Aseta Al. suodatin takaisin paikalleen.

8. Toista toimenpidepaivnastaisessa järestyksessä hiilisuodattimen poistamiseksi.

Varoitus

Hiilisuodatinta ei voi pestä tai käyttaa

uudelleen. Se tulee vaihtaa vähintään neljän kuukauden valein..

LAMPUN VAIHTO

Poista pidin ja la si, ja sen jälkeen rikkinäinen lamppu (katso kuva14).

Vaihda tilalle uusi lamppu ja aseta lasi ja pidin paikoilleen.

Huom.

Varmista ennen lampun vaihtoa, ettei

laite ole jannitteinen.

- T-SHARP POISTOPUTKEN ASENNUS

• Kiinnitä poistoputki ja T-sharp (katso kuva 15).
• Kiinnita T-sharp poistoputki sisahormiin (katso kuva 16).

Kuva12

Kuva13

Kuva14

Kuva15
Kuva16

FI 4 / LAITTEEN HUOLTO JA PUHDISTUS

Varoitus

Ennen minkänlaisia toimenpiteitä, tätyyy kupu irrottaa sahköverkosta, joko irrottamalla pistotulppa pistorasiasta tai pääkatkaisimen avulla

LAITTEEN HUOLTO

HUOLTO	TOIMENPITEET	KÄYTETTÄVÄT TUOTTEET VÄLINEET
Yläpinta ja varusteet	Älä koskaan käytä metallisia hankaussienä, hankaavia tuotteita tai kovin jäykkä harjoja.	Käytä rungon ja lampun suojuksen puhdistamiseen ainoastaan'myynnissä olevia'kotitalouksien puhdistuotteita veteen laimennetuina. Huuhtele puhtaalla vedellä ja kuivaa pehmeällä liinalla.
Suodatinpatruuna	Tämä'suodatin'imee rasvahöryt ja polyn. Tämä componentti on merkittävä tekijä kuvun tehokkuuden takaamisessa. Käytä sitkeisiin tahroihin hankaamatonta voidetta ja huuhtele puhtaalla vedellä.	Käytä myynnissä olevaakotitalouksien puhdistuotetta. Huhhdo hyvin ja kuivaa. Nämä suodattimet voidaan pestä pystasennossa astianpesukoneessa. (Älä anna'niiden'jouta kosketuksiin'likaisten astioden'tai hopeaesineiden kanssa).
Aktivihiilisuodatin	Tämä suodatin sitoo Hajut ja se tulee vaihtaa vähintään kerran'vuodessa, käytötiheydestä riippuen. Suodattimet'tilataan jälleenmyyjälta (ilmoittamalla kuvun sisäpuolella olevassa tunnistelaatassa'olevat tiedot) 'Pidä muistissa suodattimen vaihtopäivämäärä.

Suosittelemme Clearit puhdistustuotteita laitteen suojaamiseksi.

Ammattaitoista

'kokemusta

yksilollseen

palveluun

Clearit tarjoaa sinulle tehokkaita tuotteita ja ratkaisuja, jotka on suunniteltu kotitaloustarvikkeiden ja keittiön paivittäiseen huoltoon.

Voit ostaa niitta jalleenmyyjaltasi, muiden tarvikkeiden ja kulutustuotteiden lisaksi.

FI 5 / VIANETSINTÄ

HÄRIÖ	SUORITETTAVAT TOIMENPITEET
Tuuletin ei toimi...	Varmista, että: • Virta ei ole.POIS Päältä. • Nopeus on valittu.
Tuuletin ei toimi tehokkaasti...	Varmista, että: • Moottorin valittu nopeus on riittävä haih Dutettavan 'käryn ja' Höyryjen märään nähden. • Keittiön 'ilmanvaihto' on 'riittävä raitiin ilman saamiseksi. • Hiilisuodatin ei'ole kulunut (kupu suodatinversiona).
Tuuletin on pysähtynyt.	Varmista, että: • Virta ei ole.POIS Päältä. • Yksinapainen 'katkaisin ei'ole aktivoitunut.

6 / ASIAKASPALVELU

FI

Laitteen kaikki huoltotoimenpiteet suorittaa:

-jällenmyyja,
- tai joku muu valmistajan valtuuttama ammattitaitoinen mekaanikko. Otaessasi yhteyttä, ilmoita kaikki laitteeseen liittyvät tiedot (malli, typpi ja sarjanumero). Nämä tiedot lótyvät valmistajan kyltistä, joka on kiinnitetty laitteeseen.
