BRUKSANVISNING EUROMAC D340-34CC MCCULLOCH

1) Sami kniv som ill.

4) Sami nylonsnørehovedet som ill.

løsnes ved at dreje den i urets retning.

spole fra sin plads og flytte hvilken som helst del af tråden.

3) Forberede 2 nylontråde hver circa 2,5m lang og

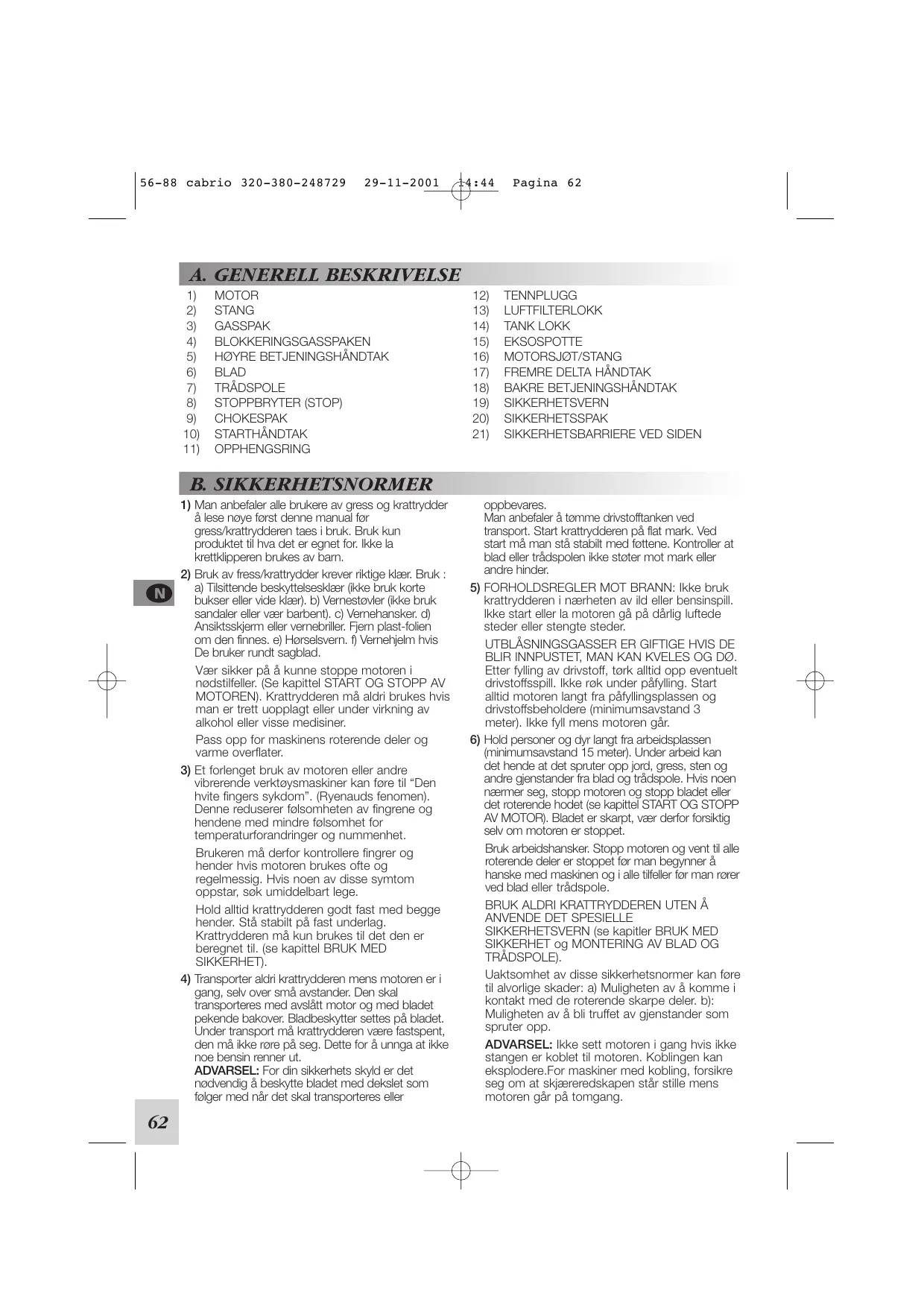

1) Man anbefaler alle brukere av gress og krattrydder

å lese nøye først denne manual før gress/krattrydderen taes i bruk. Bruk kun produktet til hva det er egnet for. Ikke la krettklipperen brukes av barn.

2) Bruk av fress/krattrydder krever riktige klær. Bruk :

a) Tilsittende beskyttelsesklær (ikke bruk korte bukser eller vide klær). b) Vernestøvler (ikke bruk sandaler eller vær barbent). c) Vernehansker. d) Ansiktsskjerm eller vernebriller. Fjern plast-folien om den finnes. e) Hørselsvern. f) Vernehjelm hvis De bruker rundt sagblad. Vær sikker på å kunne stoppe motoren i nødstilfeller. (Se kapittel START OG STOPP AV MOTOREN). Krattrydderen må aldri brukes hvis man er trett uopplagt eller under virkning av alkohol eller visse medisiner. Pass opp for maskinens roterende deler og varme overflater.

3) Et forlenget bruk av motoren eller andre

vibrerende verktøysmaskiner kan føre til “Den hvite fingers sykdom”. (Ryenauds fenomen). Denne reduserer følsomheten av fingrene og hendene med mindre følsomhet for temperaturforandringer og nummenhet. Brukeren må derfor kontrollere fingrer og hender hvis motoren brukes ofte og regelmessig. Hvis noen av disse symtom oppstar, søk umiddelbart lege. Hold alltid krattrydderen godt fast med begge hender. Stå stabilt på fast underlag. Krattrydderen må kun brukes til det den er beregnet til. (se kapittel BRUK MED SIKKERHET).

4) Transporter aldri krattrydderen mens motoren er i

gang, selv over små avstander. Den skal transporteres med avslått motor og med bladet pekende bakover. Bladbeskytter settes på bladet. Under transport må krattrydderen være fastspent, den må ikke røre på seg. Dette for å unnga at ikke noe bensin renner ut. ADVARSEL: For din sikkerhets skyld er det nødvendig å beskytte bladet med dekslet som følger med når det skal transporteres eller oppbevares. Man anbefaler å tømme drivstofftanken ved transport. Start krattrydderen på flat mark. Ved start må man stå stabilt med føttene. Kontroller at blad eller trådspolen ikke støter mot mark eller andre hinder.

krattrydderen i nærheten av ild eller bensinspill. Ikke start eller la motoren gå på dårlig luftede steder eller stengte steder.

UTBLÅSNINGSGASSER ER GIFTIGE HVIS DE

BLIR INNPUSTET, MAN KAN KVELES OG DØ. Etter fylling av drivstoff, tørk alltid opp eventuelt drivstoffsspill. Ikke røk under påfylling. Start alltid motoren langt fra påfyllingsplassen og drivstoffsbeholdere (minimumsavstand 3 meter). Ikke fyll mens motoren går.

6) Hold personer og dyr langt fra arbeidsplassen

(minimumsavstand 15 meter). Under arbeid kan det hende at det spruter opp jord, gress, sten og andre gjenstander fra blad og trådspole. Hvis noen nærmer seg, stopp motoren og stopp bladet eller det roterende hodet (se kapittel START OG STOPP AV MOTOR). Bladet er skarpt, vær derfor forsiktig selv om motoren er stoppet. Bruk arbeidshansker. Stopp motoren og vent til alle roterende deler er stoppet før man begynner å hanske med maskinen og i alle tilfeller før man rører ved blad eller trådspole.

BRUK ALDRI KRATTRYDDEREN UTEN Å

ANVENDE DET SPESIELLE

SIKKERHETSVERN (se kapitler BRUK MED SIKKERHET og MONTERING AV BLAD OG TRÅDSPOLE). Uaktsomhet av disse sikkerhetsnormer kan føre til alvorlige skader: a) Muligheten av å komme i kontakt med de roterende skarpe deler. b): Muligheten av å bli truffet av gjenstander som spruter opp. ADVARSEL: Ikke sett motoren i gang hvis ikke stangen er koblet til motoren. Koblingen kan eksplodere.For maskiner med kobling, forsikre seg om at skjæreredskapen står stille mens motoren går på tomgang. 56-88 cabrio 320-380-248729 29-11-2001 14:44 Pagina 63

C. BRUK MED SIKKERHET

Man anbefaler å bruke dette produkt på høyre side av kroppen; Sånn at utblåsningsgassen kommer fritt ut uten at klærne av brukeren er i veien og uten å komme i nærheten av ham. Hvis De ikke har brukt krattrydderen før, er det best å ta en liten læretid i bruk før De bruker maskinen. Sjekk maskinen nøye før bruk. Undersøk at det ikke fins løse skruer, ødelagte deler eller tap av drivstoff. Bytt ut tilbehør (blad, trådhoder, varnetilbehør) som er ødelagte eller utslitte. Henvend dem til Deres autoriserte Service Stasjon for utbytting av ødelagte deler. Kontroller regelmessig det antivibrerende system. N.B. For å vedlikeholde sikkerhet og prestasjon av maskinen, bruk kun originale deler og tilbehør. Unngå langvarig bruk av maskinen. Vibrasjonene kan være skadlige.

1) Før hver bruk, fjern sten, glassbiter, rep,

metalldeler eller andre ting fra arbeidsplassen. Disse kan komme inn i de roterende deler eller sprute langt bort. Dette kan være farlig. Skjær kun materiale med tilbehør som er egnet til dette. Unngå kontakt av skjærede deler med sten, metall etc. Forviss deg om at haret er festet og forblir over for skuldrene. Før man begynner å arbeide settes selen på korrekt. Denne kan reguleres med en spenne sånn at krattryderen er i riktig balanse på Deres høyre side og med bladet eller trådspolen paralelt med bakken. Ikke bruk redskapen hvis De står ustabilt pa bena. Man må alltid stå stabilt. Under bruk må man alltid klippe området som er foran seg, gå alldri bakover og klipp da eventuelle farer er usynelige. På modeller med deltahandtak som er avsett til skjæreblad, er det obligatorisk med en sikkerhetsbarriere på siden. Hensikten med denne sikkerhetsbarrieren er for å hindre at bladet kommer i kontakt med ben eller føtter til brukeren.

2) Opphengsringen (B) må stå på opprinnelig

posisjon for å unngå en eventuell ulikevekt av maskinen. På modeller med håndtak “U”, kan det fremre halvhåndtak reguleres separat for å gjøre bruken lettere.

3) På Deres krattrydder kan det monteres

følgende tilbehør: a) blad, b) trådspole. Ikke monter noe blad uten en korrekt installasjon av alle komponenter. I motsatt tilfelle kan bladet løsne og volde alvorlige skader av bruker eller personer. a) VED BRUK AV ROTERENDE BLAD MÅ ALLTID PASSENDE SIKKERHETSVERN BRUKES. b) VED BRUK AV TRÅDSPOLE MÅ ALLTID PASSENDE SIKKERHETSVERN BRUKES. Ved bruk, hold alltid den fremste delen av maskinen (blad eller trådspole) under livlinjen. TRÅDSPOLE: Kontroller alltid den korrekte montering og bruk den til klipping av gress, gressplener, ugress, klipping av kanter, og steder der det ellers er vanskelig å komme til på grunn av hinder så som trær, murer og gjerder. Trådspole klippehode reduserer også muligheten av skade på små planter eller barken av trær. Til trådspolen bruk kun fleksibel tråd som ikke er av metall og som er anbefalt av fabrikanten. Bruk aldri for eks, metalltråd som kan ryke av og bli en farlig prosjektil. BLAD: Kontroller alltid den korrekte montering. Ved montering av skjæremekanismene følg nøyaktig instruksjonene i kapittel “MONTERING AV BLAD OG TRÅDSPOLE”. Fest skjæremekanismene ved å montere alle og kun de deler som står i beskrivelsen og i rett rekkefølge.

4) BLAD: De kan skjære alle typer av gress,

tørrkvister og småbusker. Bruk maskinen som en sigd mens man kutter med gasspedalen klemt helt ned til bunnen.

5) ADVARSEL: Bruk alltid et skarpslipt blad.Blad

med utslitte skjæretenner kan volde problemer under skjæring og dessuten skape BAKSLAG. Det vil si et voldsomt støt på framsiden av maskinen på grunn av at bladet støter på tre eller andre gjenstander. Sånne støt kan forplante seg fra maskinen til brukeren som på denne måte kan tape kontrollen over maskinen. Ikke slip et skadet blad. men bytt det ut med et nytt. BAKSLAG kan også forekomme når man skjærer med hver type av rundt blad på risikable steder man anbefaler derfor å skjære med den resterende delen av bladet. RUNDT SAGBLAD: Er berengnet til skjæring av ungtrær og små trær med en diameter opp til 7 cm og til rensking av busker.

Bare bruk drivstoff som er anbefalt i denne håndboken. Dette produktet er utstyrt med en totaktsmotor som trenger en totakts bensin og oljeblanding. Bruk bensin eller blyfri bensin med et minimum oktantall på 90. Bare bruk totaktsolje fra en forseglet beholder. For å få en god oljeblanding, fyll oljen på bensinkannen før bensinen. Bruk av bensin eller olje av dårlig kvalitet kan redusere maskinens ytelse eller redusere levetiden for enkelte komponenter, altså føre til motorhavari BLYFRI BENSIN Ved bruk av blyfri bensin, må du bruke en fullstendig syntetisk totaktsolje eller merke av totaktsolje, se tabell. VIKTIG Du må alltid riste bensinkannen grundig før du fyller drivstoffsblandingen på maskinen.En bensinoljeblanding kan nedbrytes over tid og skal brukes innen to måneder. Vi anbefaler at du bare blander opp den bensinen du trenger for øyeblikkelig bruk. Ikke bruk en bensinblanding som er mer enn to måneder, da dette kan forårsake skade på motoren. ADVARSEL Ikke røk under påfylling. Opne tanklokket ved å skru den av langsomt for å slippe ut eventuelt trykk.. Påfylling må gjøres på åpne ventilerte steder, langt fra flammer og gnister. Oppbevar bensinen kun i godkjente kanner eller beholdere.

OPPBEVARING AV DRIVSTOFF

Bensinen er lett antennelig. Før man nærmer seg et hvilket som helst brennstoff, slukk sigaretter, piper og sigarer. Unngå bensinspill. Brennstoff må oppbevares på friske ventilerte steder og i godkjente beholdere. La aldri motoren stå med drivstoff i tanken på steder som er dårlig ventilerte, da det kan oppstå bensingasser som kan spre seg til åpen ild, levende lys, åpne flammer, gassboilers, elektriske boilers osv. Dette kan føre til eksplosjoner og brann. Ikke oppbevar større mengder av brennstoff. For å unnga startvanskeligheter, må én passe på å aldri gå tom for drivstoff.

E. MONTERING AV SIKKERHETSVERN

1)) På grunn av sikkerheten er det svært viktig at maskinen blir brukt med riktig sikkerhetsvern (delnummer 247208) når du bruker ethvert blad eller trådspole, unntatt 24-80 tenners blad. Linekutterblad (L): sett sammen som illustrert.

2) Når du bruker et sagtannsblad (valgfritt

tilbehør), må det riktige sikkerhetsvernet være montert (delnummer 250553).Du må også ha på deg dobbelte skulderseler. Bare bruk blad eller trådspole som er klart merket med en minimal hastighet på minst 10.500 min-1. Følg monteringsinstruksen nøye. NB: Sagtannsblad (24 eller 80 tenner) har en sentral grunndiameter på 20 mm og krever derfor et toppdeksel med riktig størrelse slik at den passer riktig. Delnummeret er oppgitt i oversiktstabellen for kuttetilbehør. F. MONTERING AV BLAD OG TRÅDSPOLE Bruk riktig sikkerhetsvern som passer typen av blad eller trådspole. (Se kapittel MONTERING AV SIKKERHETSVERN)

1) Monter bladet som illustrert:

4) Monter trådspolen som illustrasjonen viser:

a) Sikkerhets flens- b) Deksel - c) Sikkerhetsvern - d) Trådspole. Skru fast mot urviserne.

5) Under fastskruingen kan trådspole/deksel

holdes fast ved å sette fast skruetrekker eller 14:44 Pagina 65 skiftnøkkel som følger med i de bestemte hull som allerede er forklart under fastskruing av bladet. ADVARSEL: bruk ikke plastbeskyddelsen for trådspole (pos. C Fig. 4F) I sammen med metallblad.

G. MONTERING AV MOTOR/STANG

FARE! ikke start motoren uten stang, koblingen kan eksplodere.

1) Legg motorskjøten/stangen på plass på

motoren og skru fast de 2 skruene (A), skruene skrues fast i kryss-tvers sekvens.

2) Stikk enden (B) på gasswiren inn i den dertil

bestemte åpning på dreietappen (C).

3) Reguler skruen på gasswiren (D) sånn at wiren

kan passere igjennom åpningen med et spillerom på 1mm før man virker på dreietappen (C). Skru nå hardt fast den sekskantede mutteren (E). 4A) Stoppbryterledning (STOP): Sett i støpslet. 4B) Jordledning: Kobles som illustrert.

H. MONTERING AV HÅNDTAK

Ved å skrue på skruene (C), sett fast og reguler klemmen på det dobbelte håndtaket på en avstand av 40 cm fra motorskjøten.

1) Stoppbryteren på motsatt posisjon av “STOP”.

gasspaken (A) og koble til blokkeringsgasspaken (B) og utløs gasspaken (A) og deretter blokkeringsgasspaken (B). ADVARSEL: Med blokkeringsgasspaken (B) tilkoblet, dreier bladet på seg.

3) Sett chokespaken (E) på stengt posisjon

4) Pump ved a trykke gjentatte ganger på

primerknotten (C) til De ser drivstoffet går tilbake til tanken gjennom rør (D). Dra i startsnora til det motoren tenner.

5) Sett chokespaken (E) på åpen posisjon . Dra

deretter i startsnora til motoren starter. La motoren gå i noen få sekunder mens De holder i krattrydderen. Koble dermed ut blokkeringsgasspaken ved å trykke gasspaken helt ned. Motoren går nå på tomgang.

Stoppbryteren på posisjon I (START). Gasspaken på posisjon minimum (utløst). Chokespaken på posisjon åpen. Pump gjentatte ganger på primerknotten (C) til drivstoffet går tilbake tanken gjennom rør (D). Dra i startsnora. ADVARSEL: Med blokkeringsgasspaken (B) tilkoblet dreier bladet på seg.

Trykk på stoppbryteren ved å sette den på posisjon O STOP. ADVARSEL: Etter at motoren har stoppet vil de roterende deler, blad eller trådspole forsette å røre på seg i noen sekunder. Fortsett å holde maskinen godt fast til de står helt stille. N.B. Ved nødstillfeller kan disse stoppes fortere ved å stryke bladet paralelt med terrenget.

56-88 cabrio 320-380-248729 29-11-2001 14:44 Pagina 66 L. FORGASSERJUSTERING Vi anbefaler å bruke en av våre autoriserte service sentere for justering av forgasser. Forgasseren har tre justeringsmuligheter. L: skruen (L) styrer drivstofftilførselen ved lav hastighet, og ved akslerasjon fra lav til høy hastighet. Instilling av skrue (L): steng skrue (L) ved å skru den med urviseren (ikke hardt), skru den så i 1 mot urviseren . Dersom akslerasjonen fremdeles ikke er jevn, åpne skruen 1/8 til for å øke tilgangen til drivstoff. H: skruen (H) styrer tilgangen av drivstoff ved høy hastighet. Instilling av skrue (H): steng skruen ved å skru den med urviseren (ikke hardt), skru den så i 3/4-1 mot urviseren Dersom motorhastigheten er for høy åpne skruen 1/8 runde (mot urviseren) for å øke drivstofftilførselen. I: med IDLE skruen justerer man tomgangen (2800 min.-1) VIKTING! Økt tomgang kan føre til at trådspolen beveger seg. For perfekt justering kontakt en autorisert service stasjon som kan tilby det seneste i verktøy, deler og teknisk assistanse.

1) RENSING AV LUFTFILTER. (Minst hver 25.

arbeidstime). Et tett filter kan forårsake problemer med forgasseren, redusere motorkraften, øke forbruk av drivstoff og en vanskelig starting. Ta bort filterlokket som på figuren. Rens nøye innersiden av filterboksen. Filtret kan renses med trykkluft.

2) Hver 50. arbeidstime tilfør olje i tannhjulsboksen

gjennom hull (C). Oljen må være av typen tannhjulsolje for høye hastigheter.

Fjern tennpluggen regelmessig (minst hver 50. time) og rens den. Regulér avstanden mellom elektrodene (0.5 / 0.6 mm). Bytt den ut hvis det er dannet seg sot og er slitt. I alle tilfeller hver 100. arbeidstime. Hvis det dannet seg mye sot, kontroller reguleringen av forgasseren, prosentdelen 5% (1:20) av oljeblandingen og forsikre Dem om at oljen er av ypperlig kvalitet og at den er for totaktsmotoren.

For rensing eller bytting av filtret, ta bort tappen av tanken og fjern filtret med hjelp av en krok eller en pinsett. For periodisk vedlikehold og etter hver sesong henvend Dem til Deres assistanse Senter for en generell sjekking og rensing av de inre deler. Dette redusere muligheten av uforutsette problemer og garanterer maskinen en perfekt effektivitet og en lang levetid. REGELMESSIG: Det er viktig å fjerne skitt og støv fra små åpninger, sylinderlokk og sylinderribbe ved å bruke en treskrape. Dette hindreroveropphetning av motoren. LANG INAKTIVITET: Tøm drivstoffstanken fullstendig og la motoren gå til den er helt tom. Oppbevar krattrydderen på et tørt sted.

N. SKIFTE AV NYLONTRÅD

1) Gjør løs låseskruen på undersiden av

trådspolen ved å skru med urviseren.

2) Fjern den nedre kalotten. Ta den tomme spolen

av spoleholderen og fjern alle trådrester.

MONTERING AV NY TRÅD

3) Hold klare to nylontråder, hver på circa 2,5 m

med en diameter på 2,4 mm. Tre hver av tuppene inn i de to hullene på de motsatte sidene av spoleholderen. Fest trådendene med en tang for å unngå at de løsner.

4) Vikle de to trådene om spolen i samme retning.

5) Fest trådendene i sprekkene på de motsatte

6) Sett spolen på plass igjen og tre hver av

trådene inn i sitt spor.

7) Trekk i begge trådene slik at det kommer ut

circa 12 cm. på hver side.

8) Sett nylontrådhodet sammen igjen som

illustrert: skjæremål og låsemutter (skru den til i retning mot urviseren).

9) NB: For å trekke ut nylontråden ettersom den

slites ned, trekk skjæremålet nedover og drei det i retning med urviseren slik at den ønskede lengde tråd mates ut. 56-88 cabrio 320-380-248729 29-11-2001 14:44 Pagina 67

Motoren forsetter å gi problemer: Henvend Dem til Deres autoriserte leverandør.
