CL 2 AFZUIGKAP - Gebruiksaanwijzing

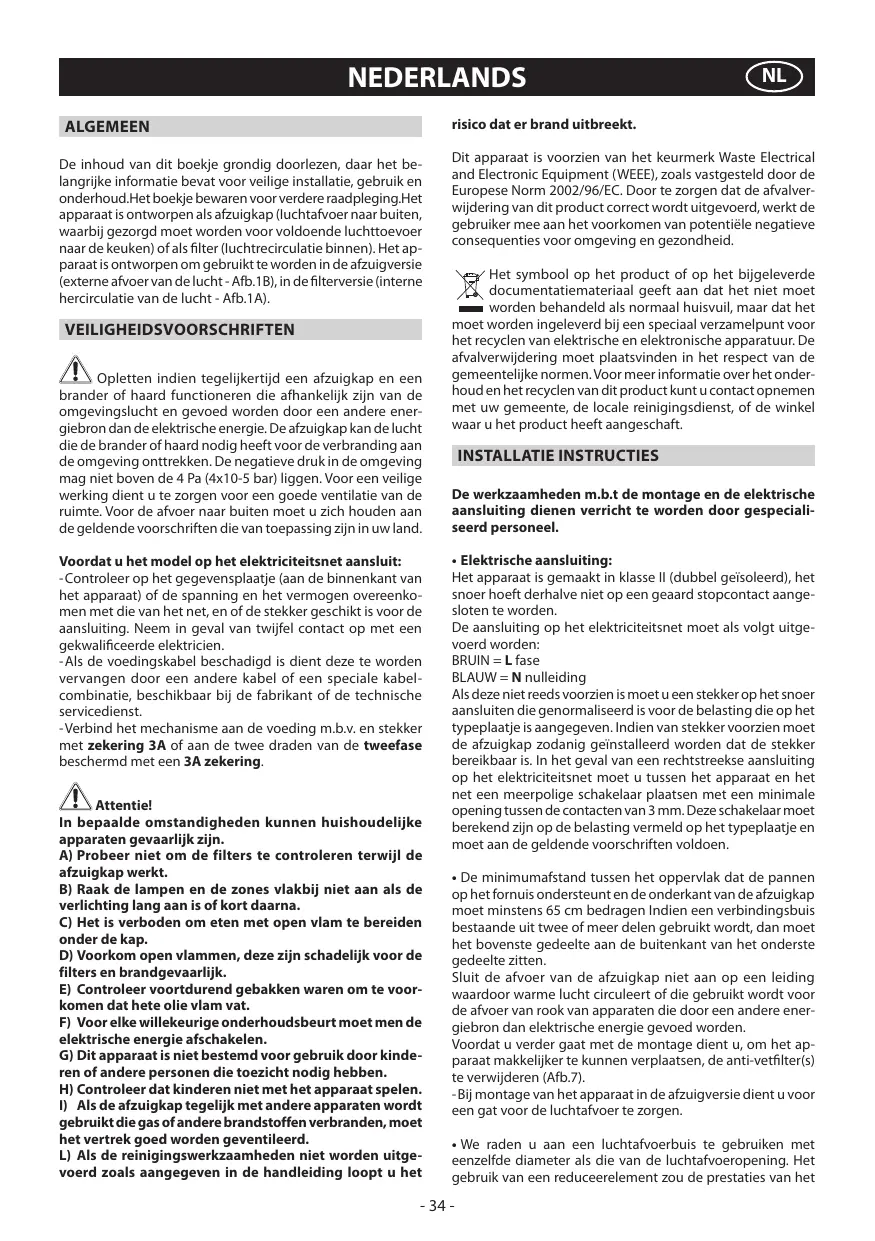

NEDERLANDS NE ALGEMEEN De inhoud van dit boekje grondig doorlezen, daar het be- langrijke informatie bevat voor veilige installatie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging Het apparaat is ontworpen als afzuigkap (luchtafvoer naar buiten, waarbij gezorgd moet worden voor voldoende luchttoevoer naar de keuken) ofals filter (luchtrecirculatie binnen). Het ap- paraatis ontworpen om gebruikt te worden in de afzuigversie {externe afvoer van delucht - Afb.18), in de filterversie (interne hercirculatie van de lucht - Afb.1).

VEILIGHEIDSVOORSCHRIFTEN

ÂÀ Opletten indien tegelikertijd een afzuigkap en een brander of haard functioneren die afhankelik zijn van de omgevingslucht en gevoed worden door een andere ener- giebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve drukin de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zin in uwland.

Voordat u het model op het elektriciteitsnet aanslui -Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenko- men met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.

Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speciale kabel- atie, beschikbaar bij de fabrikant of de technische servicedienst.

-Verbind het mechanisme aan de voeding m.bv. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering

In bepaalde omstandigheden kunnen huishoudelijke apparaten gev: zijn.

A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt.

B) Raak de lampen en de zones vlakbi verlichting lang aan is of kort daarn: C) Het is verboden om eten met open vlam te ber onder de kap.

D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk.

E) Controleer voortdurend gebakken waren om te voor- komen dat hete olie vlam vat.

F) Voorelke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen.

G) Dit appa niet bestemd voor gebruik door kinde-

ren of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen.

gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden niet worden uitge- voerd zoals aangegeven in de handlleïding loopt u het

risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalver- wijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet = worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een special verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwidering moet plaatsvinden in het respect van de gemeentelike normen. Voor meer informatie over het onder- houd en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft

INSTALLATIE INSTRUCTIES De werkzaamheden m.b.t de montage en de elektrische

aansluiting dienen verricht te worden door gespecial seerd personeel.

+ Elektrische aansluitin Het apparaat is gemaakt in Klasse Il (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aange- sloten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitge- voerd worden:

BLAUW = N nulleiding

As deze niet reeds voorzien is moetu een stekker op het snoer aansluiten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzuigkap zodanig geinstalleerd worden dat de stekker bereikbaar is. In het geval van een rechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net een meerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3 mm. Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

+ De minimumafstand tussen het oppervlak dat de pannen ophetfornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65 cm bedragen Indien een verbindingsbuis bestaande uit twee of meer delen gebruikt wordt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere ener- giebron dan elektrische energie gevoed worden.

Voordat u verder gaat met de montage dient u, om het ap- paraat makkeliker te kunnen verplaatsen, de anti-vetflter(s) te verwijderen (Afb.7)

-Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

+We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het

product kunnen beperken en het lawaai kunnen doen toe- nemen.

+ Bevestiging aan de muur: Maak de gaten À en neem daarbij de aangegeven maten in acht (Afb.2). Bevestig het apparaat aan de muur op één horizontale lin met de keukenkastjes. Na de instelling be- vestigt u de kap definitief met de 2 schroeven A [Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat,enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

+ Bevestiging van de decoratieve telescoopverbindingen: Doe handschoenen aan en verwijder het beschermfolie van de kap. Zorg ervoor dat u de kap niet krast (Afb.3)

Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag geno- men wordt, Indien de afzuigversie of de versie met externe motor geinstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb.4). Vervolgens bevestigt u deze met de schroeven À (Afb.4) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven wordt in Afb.2. Bevestig, met behulp van een verbindingsbuis, flens € op het gat van de luchtafvoer (Afb.5). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgeleverde schroeven B (Afb.5) aan de kap, trek het bo- venste verbindingsstuk naar buiten tot aan de beugel en zet hetvast met de schroeven B (Afb.4). Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffiters te vragen en de montageinstructies te volgen.

: Filterversi Installeer de kap en de twee verbindingsstukken zoals beschreven wordt in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbin- dingsstuk van de filter diet u de instructies te raadplegen di Zich in de kit bevinden. Indien geen kit bijgeleverd is, dient u deze als accessoire bij uw verkoper te bestellen.De filters moeten op de afzuiggroep aangebracht worden, aan de nenkant van de kap, en daarop gecentreerd worden door ze 90 graden te draaien tot ze vastklikken (Afb.8).

GEBRUIK EN ONDERHOUD

+ We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten be- reid is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een re- gelmatig en correct onderhoud in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

+ Het vetfilter dient voor het tegenhouden van de vetdeel- tjes die in de lucht circuleren, en raakt daarom oververza- digd na onvoorzienbare perioden, afhankelijk van het ge- bruik van het apparaat.

- Om eventueel brandgevaar te voorkomen dient u maxi- maal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautomaat.

- Nadat u het filter enige malen heeft gewassen kan het licht verkleuren. Dit geeft echter geen recht op vervanging van het filter.

Voert men de aanwijzingen betreft de vervanging of het wassen niet op, dan kan er brandgevaar optreden in de vet- filters.

+ De koolstoffilters zuiveren de lucht die weer in de ruimte teruggevoerd wordt.

De fiers kunnen niet gereinigd of geregenereerd worden en moeten minimaal eens in de vier maanden vervangen worden.

De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden

+ Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neu- traal, niet schurend afwasmiddel.

+ De verlichtingsinstallatie is ontworpen om gebruikt te wor- den tidens het koken en niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting vermindert de levensduur van de lampen aanzienlijk.

+ Vervanging van de halogeenlampen (Afb.6): Om de halogeenlampen B te vervangen moët men het glaasje Cverwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken

Vervang met lampen van hetzelfde type.

met de blote handen aan.

Opgelet:raak de lampen

+ Kontroller (Afb. Knop À = Voor het aan- en uitschakelen van de lichten. Knop B = Voor het aan- en uitschakelen van de wasemkap. Het apparaat wordt aangeschakeld op de 1ste snelheïd. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 15te snelheïd aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.

Display € = Geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wanneer deze knop bediend wordt terwil de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdit in dat de af- zuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te drukken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd.

Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” geactiveerdl Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheïd in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschint op het display de letter ”C”totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort.

+ Vetfilters/koolstofilters verzadigd:

-Als het display € knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.

-Als het display € knippert en de ventilatiesnelheid wordt afgewisseld met de letter À (bv. 1 en A) dienen de koolstof-

filters te worden vervangen.

Als het schone filter weer op zin plats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display € stoppen met knipperen.

DE FABRIKANT IS NIET AANSPRAKELUK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
