ESPANOL Especificaciones técnicas

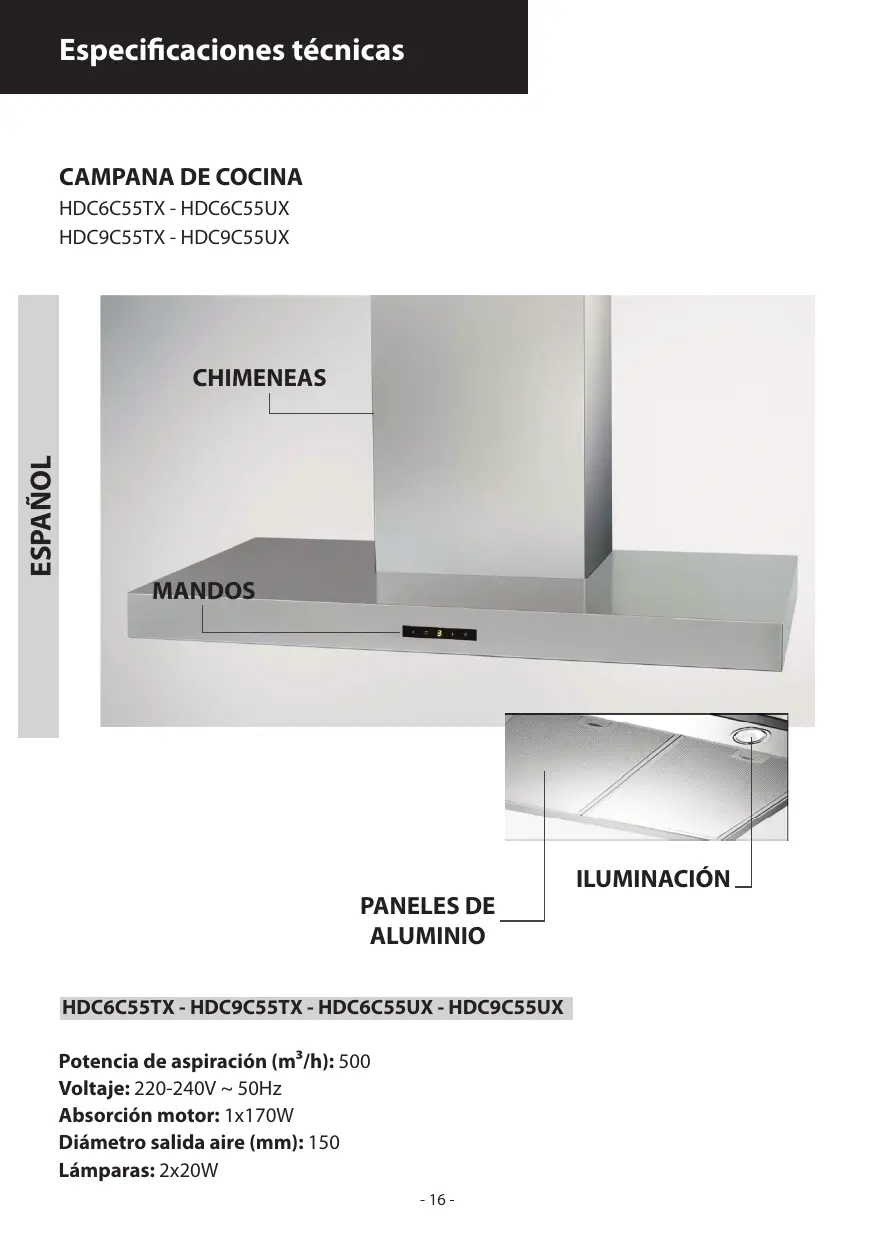

CAMPANA DE COCINA HDC6C55TX - HDC6C5SUX HDC9C55TX - HDC9C5SUX CHIMENEAS ILUMINACIÔN PANELES DE ALUMINIO HDC6C55TX - HDC9C55TX - HDC6C55UX - HDC9C55UX Potencia de aspiraciôn (m°/h): 500 Voltaje: 220-240V - 50Hz Absorcién motor: 1x170W Diâmetro salida aire (mm): 150

Lämparas: 2x20W Especificaciones técnicas

CAMPANA DE COCINA HDC6A90TX - HDC6A9OUX HDC9A90TX - HDC9A9OUX CHIMENEAS ——

ESPANOL ILUMINACIÔN PANELES DE ALUMINIO HDC6A90TX - HDC9A90TX - HDC6A9OUX - HDCIA9OUX Potencia de aspiraciôn (m°/h): 861 Voltaje: 220-240V - 50Hz Absorcién motor: 1x290W Diâmetro salida aire (mm): 150

Lämparas: 2x20W Especificaciones técnicas

CAMPANA DE COCINA HDC6D90TG - HDC6D9IOUG HDC9D90TG - HDC9D9IOUG F CHIMENEAS PANELES DE ALUMINIO ILUMINACIÔN HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D9OUG Potencia de aspiraciôn (m°/h): 861 Voltaje: 220-240V - 50Hz Absorcién motor: 1x290W Diâmetro salida aire (mm): 150

Lämparas: 2x20W ESPANO GENERALIDADES Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalaciôn, el uso y el mantenimiento (Consérvelo para un posible consulta posterion) El aparato ha sido diseñado para el uso en versién aspiradora (evacuaciôn de aire hacia el exterior - Fig.1B), filtrante (reciclaje del aire en elinterior - Fig. 1A).

SUGERENCIAS PARA LA SEGURIDAD AN set atencin 1 fanconan contemporneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y estän alimentados por energia que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustién. La presiôn negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilaciôn del local. Para la evacuaciôn externa, aténgase a las disposiciones vigentes en su pas.

Antes de enchufar el modelo a la corriente eléci -Controlar los datos de matricula (que se encuentran en el interior del aparato) para constatar que la tensién y la potencia correspondan à la de la red y el enchufe de conexiôn sea idéneo. En caso de dudas, recurra a un electricista calificado. -Siel cable de alimentaciôn estä dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica -Conecte el dispositivo a la red de alimentaciôn a través de un enchufe con fusible 3A 0 a los dos cables de la linea if protegidos por un fusible 3A.

En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) Nointente controlar los en funcionamiento.

B) Durante el uso prolongado de la instalacién de luminaciôn o inmediatamente después, no toque las lémparas ni las zonas adyacentes a ella: lo cocinar a fuego directo debajo de la

tros cuando la campana estä

ma libre porque puede dañar los filtros y constituye un riesgo de incendio.

E) Controle constantemente los alimentos fritos para que el aceite sobrecalentado se prenda fuego.

F) Antes de efectuar cualquier operaciôn de iento, desconecte la campana de la red eléctrica. to no debe ser utilizado por niños o personas jén.

H) Controle que los niños no jueguen con el aparato.

1) Cuando la campana se utiliza simulténeamente con aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado.

L) Silas operaciones de limpiezano se realizan respetando las instrucciones, hay peligro de incendio.

Este aparato esté fabricado en conformidad con la Norma Europea 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud

El simbolo en el producto o en la documentaciôn Die adjunta, indica que este producto no debe ser tratado == como residuo doméstico sino que debe ser entregado

a un punto de recolecciôn para reciclar aparatos eléctricos y

electrénicos. Eliminelo siguiendo las normas locales para la

eliminacién de desechos. Para mayor informaciôn sobre el tratamiento, recuperaciôn o reciclaje de este producto, llame

à la oficina local encargada, al servicio de recolecciôn de

desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACION Las operaciones de montaje y conexiôn eléctrica deben ser efectuadas por personal especializado.

Instalaciôn eléctri El aparato estä construido en clase Il, por lo tanto no se debe € conectar ningün cable a la toma de tierra.

La conexiôn a la corriente eléctrica debe realizarse de la siguiente manera:

Sinoestäincluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las caracteristicas. sté provista de enchufe,coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de conexién directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura minima de 3mm, adecuado a la carga y que responda a las normas vigentes.

+ La distancia minima entre la superficie de soporte de los recipientes de cocciôn en el dispositivo de cocciôn y la parte mäs baja de la campana de cocina debe de al menos 65 cm. Si debe usarse untubo de conexién compuesto de dos 0 mäs partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circüle airecaliente 0 que sea utilizado para evacuar los humos de aparatos alimentados por una energia que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una més fâcil maniobrabilidad del aparato, extraer el/los fiktro/s antigrasa (Fig.7).

-En el caso de montaje del aparato en la versiôn aspirante, predisponer el orificio de evacuaciôn aire.

+ Se aconseja el uso de un tubo de evacuacién de aire con el mismo diâmetro que la boca de salida de aire. El uso de una reduccién podria disminuir las prestaciones del producto y aumentar el ruido.

- Fijar a la pared: Efectüe los agujeros A respetando las cuotas indicadas (Fig.2). Fije el aparato a la pared y péngalo en linea en posiciôn horizontal con los armarios de pared. Una vez efectuada la regulaciôn, fije la campana definitivamente mediante los dos tomillos À (Fig.5). Para los montajes en general, utilice los tomnillos y los tacos que expanden adecuados al tipo de pared (por ejemplo cemento armado, cartôn piedra, etc). En elcaso de que lostonillos y lostacos estén en dotaciôn con el

producto, asegürese de que sean adecuados al tipo de pared en que se debe fijar la campana.

r los racores telescépicos decor Quite la pelicula protectora de la chimenea utilizando guantes y teniendo cuidado de no rayarla (Fig.3). Predisponga la älimentaciôn eléctrica dentro del espacio ocupado por el racor decorativo. Si su aparato se debe instalar en versiôn aspiradora 0 en versién motor externo, predisponer el agujero para la evacuaciôn de aire. Regular la largura del estribo de soporte del racor superior (Fig). À continuacién fije al techo de modo que esté en linea con su campana mediante los tornillos A (Fig.4) y respetando la distancia deltecho indicada enlaFig.2. Conecte, mediante un tubo de empalme, la brida € al agujero para la evacuaciôn del aire (Fig.5). Insertar el racor superior al interior del racor inferior. Fije el racor inferior a la campana utilizando los torillos B en dotaciôn (Fig5), extraiga elracor superior hasta el estribo y fijelo mediante los tornillos B (Fig.4). Para transformar la campana de la versiôn aspiradora alaversién filtrante, solicite a su vendedor los filtros al carbén activo y seguir las instrucciones de montaje

: Versién filtrant Instale la campana y los dos racores como indicado en el pérrafo correspondiente al montaje de la campana en la versién aspiradora. Para el montaje del racor filtrante seguir las instrucciones contenidas en el juego. Si el juego no estä en dotaciôn, pidalo a su vendedor como accesorio. Los filtros deben ser aplicados al grupo aspirante dentro de la campana, centrändolos y rotändolos 90 grados hasta el disparo de dentenciôn (Fig.8).

+ Se recomienda poner en funcionamiento el aparato antes de proceder à la cocciôn de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocciôn para lograr una evacuaciôn completa del aire viciado.

El buen funcionamiento de la campana depende de la realizaciôn de un correcto y constante mantenimiento; se debe prestar una atenciôn particular al fiktro antigrasa y al filtro de carbén activo.

- Elfiltro antigrasa cumple la funciôn de retenerlas particulas de grasa en suspensiôn en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato.

- Para prevenir el peligro de incendios, es necesario lavar los filtros antigrasa cada 2 meses como méximo, para lo cual es posible utilizar un lavavaiillas.

- Después de algunos lavados, se pueden verificar alteraciones del color. Si esto sucede, no constituye motivo de reclamo para su sustituciôn.

Si no se cumplen las instrucciones de sustitucién o de lavado, existe el riesgo de incendio de los fitros antigrasa.

- Los filtros de carbôn activo sirven para depurar el aire que se devuelve al ambiente. Los filtros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como mäximo.La saturaciôn del carbôn activo depende del uso mas o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza delfltro antigrasa. + Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes liquidos neutros no abrasivos.

* La instalaciôn de iluminaciôn ha sido proyectada para ser utilizada durante la cocciôn y no para su uso prolongado

dela iluminaciôn disminuye notablemente la duraciôn media

+ Sustituciôn de las lâmparas halégenas (Fig.6): Para sustituir las lémparas halégenas B quite el vidi haciendo palanca en las ranuras correspondientes. Sustitéyalas con lmparas del mismo tipo.

 Atencién: no toque la bombilla con las manos sin protecciôn

+ Mandos (Fig.9) Botôn A = Enciende\apaga las luces.

Botôn B = Enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana estä encendida apriete el botôn 2 segundos para apagar. Si la campana estä en la 1° velocidad no hay que apretar el botén para apagar. Disminuye la velocidad del motor.

Display € = Indica la velocidad del motor seleccionada y la puesta en marcha del timer.

Botôn D = Enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la funciôn intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activacién. Durante esta funcién el display relampagua.

Botôn E = El Timer temporiza las funciones, al momento de la activacién, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botén E. Cuando la funcién Timer est encendida, en el display debe relampaguear el punto decimal. No se puede activar si estä funcionando la velocidad intensiva del Timer.

Si oprime el botôn E por un par de segundos, mientras el aparato estä apagado, se activa la funcién “clean air’ Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra"C"fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y asi sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la funciôn oprima el botôn E.

+ Saturacién de los filtros antigrasa/carbôn activo: -Cuando el display € centellea altenando la velocidad de funcionamiento con la letra F (por ej: 1 y F), deben lavarse los filtros antigrasa.

-Cuando el display € centellea altenando la velocidad de funcionamiento con la letra À (por ej: 1 y A), deben sustituirse los filtros de carbén.

Después que ha vuelto a colocar elfitro limpio, debe resetear la memoria electrénica presionando el botôn À durante 5 s aproximadamente hasta que deja de centellear la señalaciôn Fo A del display C.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAROS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
