BEDIENUNGSANLEITUNG HDC6190BX, HDC9A9OUX SAMSUNG

ÆE DUNSTABZUGSHAUBE - Gebrauchsanweisung

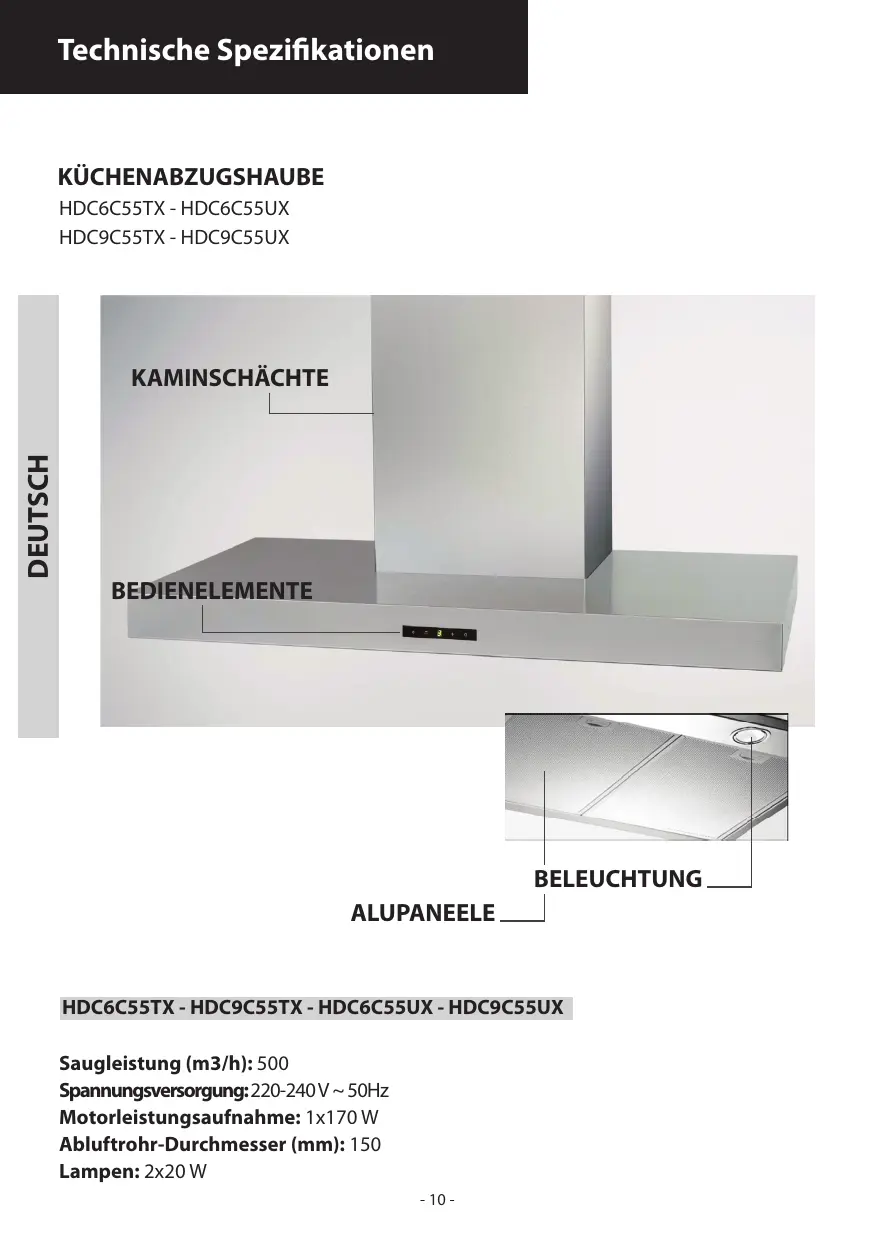

Technische Spezifikationen

KÜCHENABZUGSHAUBE HDC6C55TX - HDC6C5SUX HDC9C55TX - HDC9C5SUX KAMINSCHÂCHTE DEUTSCH BELEUCHTUNG ALUPANEELE _ |

HDC6C55TX - HDC9C55TX - HDC6C55UX - HDC9C55UX Saugleistung (m3/h): 500 Spannungsversorgung: 220-240 V - 50Hz Motorleistungsaufnahme: 1x170 W Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W Technische Spezifikationen

KÜCHENABZUGSHAUBE HDC6A90TX - HDC6A9OUX HDC9A90TX - HDC9A9OUX KAMINSCHÂCHTE ——

DEUTSCH BEDIENELEMENTE BELEUCHTUNG ALUPANEELE HDC6A90TX - HDC9A90TX - HDC6A9OUX - HDCIA9OUX Saugleistung (m3/h): 861 Spannungsversorgung: 220-240 V - 50Hz Motorleistungsaufnahme: 1x290 W Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W DEUTSCH Technische Spezifikationen

KÜCHENABZUGSHAUBE HDC6D90TG - HDC6D9IOUG HDC9D90TG - HDC9D9IOUG F KAMINSCHÂCHTE BELEUCHTUNG ALUPANEELE HDC6D90TG - HDC9D90TG - HDC6D90UG - HDC9D9OUG Saugleistung (m3/h): 861 Spannungsversorgung: 220-240 V - 50Hz Motorleistungsaufnahme: 1x290 W Abluftrohr-Durchmesser (mm): 150

Lampen: 2x20 W EUTSCH ALLGEMEINES Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthält. Die Anleitung für eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach auBen - Abb.1B), Fitrationsversion (innerer Luftumlauf - Abb.1A).

Â\ vorsicht it geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benôtigen. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen müssen die nationalen Vorschriften eingehalten werden.

+ Vor Anschluss des Modells an das Stromnetz: -Kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissem, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Elektriker.

-Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.

-Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschlusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

Elektrogeräte kônnen unter ge gefährlich sei A) Niemals d er kontrollieren, wenn die Dunstabzugshaube in Betrieb B) Die Lampen und die umliegenden Bereiche nicht ngerer Benutzung des Lichts

verboten, Speisen unter der Dunstabzugshaube zu flambieren. D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen

um eine Entzündung von überhi F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.

G) Das Gerät sollte nicht von kleinen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.

H)Kleine Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

1) Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen

gas- oder brennstoffbetriebenen Ger verwendet wird.

LES besteht Brandgefahr, wenn die Rei entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäB der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sie bitte dafür, dass das Gerät korrektentsorgtwird, der Benutzer trägt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren befindliche Symbol sagt aus, dass dieses Produkt nicht = vie normaler Hausmüllbehandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteteile zugeführt werden muss. Entsorgen Sie bitte das Altgerät gemäl der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sie sich bitte an die zuständige lokale Stelle, an die Sammelstelle für Hausmüll oder an den Händler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG Montage und Anschluss müssen von einem Fachmann durchgeführt werden.

+ Elektroanschluss: Die Küchenhaube gehôrt zur Geräteklasse Il, daher muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zugänglich ist. Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestôffnung von 3 mm zwischen den Kontakten installiert werden.

+ Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65 cm betragen. Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengesetzt ist, muss der obere Teil über den unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entiüftung von Geräten verwendet wird, die an eine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben lt (Abb.7).

-Solite das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie eine Luftabzugs6ffnung vor.

Es empfiehit sich der Einsatz eines Luftableitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsôffnung. Die Verwendung eines Reduzierstücks kônnte die Leistungen des Erzeugnisses beeinträchtigen

und das Betriebsgeräusch erhôhen.

+ Befestigung an der wand:

UnterEinhaltung der angegebenen Mae die Lôcher À bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hängeschränken ausrichten.Wenn die Abzugshaube rt ist, anhand der 2 Schrauben À (Abb.5) befestigen. verschiedenen Montagen dem Mauertyp (z. B. Eisenbeton, Gipskarton, sw) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daB sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, gesignet sind.

+ Befestigung der teleskopischen, schmückenden anschlusstücke:

Ziehen Sie zum Abnehmen der Schutzfolie vom Kamin Handschuhe an und achten Sie darauf, dass er keine Kratzer erhält (Abb3).

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden AnschluBstücks verlegen. Falls Ihr Gerät in Aspirationsversion oder Version mit äuBerem Motor zu installieren ist, das Luftaustrittsloch vorbereiten. Die Breite des Haltebügels des oberen AnschluBstücks einstellen (Abb.4) Dann anhand der Schrauben A (Abb.4) so an der Decke befestigen, daB er mit der Abzugshaube ausgerichtet ist und diein Ab. 2angegebene Entfernung von der Decke einhalten. Mittels eines AnschluBrohrs den Flansch € mit dem Luftaustrittsloch verbinden (Abb.5). Das obere AnschluBstück in das untere AnschluBstück stecken.

Das untere AnschluBstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.5) befestigen, das obere AnschluBstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb.4) befestigen. ZurVerwandlung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Händler die Aktivkohlenfilter besorgen und die Montageanleitung befolgen.

: Filtrationsversion: Die Abzugshaube und die zwei AnschluBstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des FiltrationsanschluBstücks auf die dem Kit beiliegenden Anweisungen Bezug nehmen. Wurde das Kit nicht mitgeliefert, beim Händler als Zubehër bestellen.Die Filter müssen am Ansaugaggregat angebracht werden, das sich im Innern der Haube befndet, wobei sie nach ihr ausgerichtet werden und um 90 Grad bis zur Auslôsung der Sperrung gedreht werden müssen (Abb.8)

BENUTZUNG UND WARTUNG

+ Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufenzu lassen, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und RegelmäBigkeit der Wartung ab, insbesondere die des Fettflters und die des Aktivkohlefiters.

+ Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthaltenen Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonders ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

- Um der Brandgefahr vorzubeugen, müssen maximal alle 2

Monate die Fettflter gewaschen werden. Das geht auch mit der Spülmaschine.

- Nach einigen Waschgängen kônnen Farbveränderungen auftreten. Hieraus resultiert jedoch kein Anspruch auf kostenlosen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

+ Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird. Die Filter sind weder waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle hängt von der mehr oder minder langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger häufigen Reinigung des Fettflters ab.

+ Reinigen Sie die Haube innen und aufen regelmäfig mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.

+ Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlängerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

+ Austausch der Halogenlampen (Abb.6): Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung € {an den kleinen Schlitzen anheben) ab. Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung:fassen Sie die Halogenlampe nicht mit bloBen Händen an

+ Bedienung (Abb.9): Taste À = Schaltet die Beleuchtung ein/aus.

Taste B = Schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken.Verringert die Geschwindigkeit des Motors. Display C = Zeigt die gewähite Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = Schaltet die Haube ein. Erhôht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3° Geschwindigkeit drückt, stellt sich für 10 Minuten automatisch die “Intensiv-Stufe” ein, dann geht die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Während der Funktion “intensiv-Stufe” leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet, Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden. Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschaltet sein. Befindet sich die Dunstabzugshaube auf Intensivstufe, kann der Timer nicht aktiviert werden.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion “Clean Air” aktiviert.

Diese bewsirkt das Einschalten des Motors für 10 Minuten jede Stunde auf der ersten Leistungsstufe.

Während dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der peripheren Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C” ersichtlich

sein, und zwar so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

igung der Fett- und Aktivkohlefilter: -Blinktdas Display bei Ânderung der Betriebsgeschwindigkeit mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

“Blinktdas Display bei ÂnderungderBetriebsgeschwindigkeit mit dem Buchstaben A (Bsp. ! und A), müssen die Kohlefilter ausgetauscht werden.

Nachdem der gesäuberte Filter wieder eingesetztwurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt hält bis die Blinkanzeige F oder À auf dem Display € erlischt.

FÜR SCHÂDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
