Soort product	2-kanaals audioversterker
Merk	BLAUPUNKT
Model	VELOCITY VR 250 / VR 2100
Max. vermogen (4 ohm)	VR250: 2x100 W / 1x300 W ; VR2100: 2x200 W / 1x600 W
RMS-vermogen (4 ohm)	VR250: 2x50 W / 1x150 W (THD 0,04%) ; VR2100: 2x100 W / 1x300 W (THD 0,04%)
Max. vermogen (2 ohm)	VR250: 2x150 W / 1x400 W ; VR2100: 2x300 W / 1x1000 W
RMS-vermogen (2 ohm)	VR250: 2x75 W / 1x200 W (THD 0,06%) ; VR2100: 2x150 W / 1x500 W (THD 0,05%)
Max. vermogen (1 ohm)	VR250: 2x230 W ; VR2100: 2x400 W
RMS-vermogen (1 ohm)	VR250: 2x115 W (THD 0,07%) ; VR2100: 2x200 W (THD 0,07%)
Frequentierespons (-3 dB)	10 Hz - 70 kHz
Signaal-ruisverhouding	>95 dB
Ingangsgevoeligheid	0,3 - 8 V
Hoogdoorlaatfilter	40 - 250 Hz
Laagdoorlaatfilter	40 - 120 Hz
Belastingsimpedantie	1 - 4 ohm (stabiel op 1 ohm in stereo)
Afmetingen (BxHxD)	VR250: 232,6 x 59,5 x 320 mm ; VR2100: 232,6 x 59,5 x 380 mm
Voeding	12 V (accu voertuig)
Functies	Vergulde voorversterker in/uitgang, basversterker, verchroomde behuizing, MOSFET-transistors, variabele koppeling
Beveiliging	Power-indicator (groen) / Protect (rood)
Zekering	Ingebouwde zekeringen (niet vervangen door een zwaarder type)
Aanbevolen kabeldiameter	Minimaal 10 mm² voor de voeding
Installatie-aanbeveling	Door een geautoriseerde Velocity-dealer

Veelgestelde vragen - VELOCITY VR 250 / VR 2100 REFERENCE AMPLIFIER BLAUPUNKT

Hoe sluit ik de versterker aan op de accu?

Sluit de pluspoolkabel aan op de accu via een zekeringhouder dicht bij de accu. De minpoolkabel moet worden vastgeschroefd op een storingsvrij massapunt (carrosserieschroef) en niet op de minpool van de accu. Gebruik kabeldoorvoeren voor scherpe randen van gaten.

Welke kabeldiameter gebruiken voor de voeding?

De doorsnede van de plus- en minkabels mag niet kleiner zijn dan 10 mm². De aansluitkabel voor de luidsprekers mag maximaal 16 mm² zijn.

Hoe stel ik de versterking (GAIN) in?

De gain-afstelling past de ingangsgevoeligheid (0,3 V tot 8 V) aan de uitgangsspanning van uw autoradio aan. Het dient niet om het volume te regelen. Stel het in volgens de aanwijzingen van de fabrikant van de autoradio.

Wat betekenen de POWER- en PROTECT-indicatoren?

De groene indicator geeft normaal bedrijf aan. De rode indicator duidt op een elektronische storing: de versterker wordt dan losgekoppeld ter bescherming.

Welk type luidsprekers kan ik gebruiken?

Gebruik luidsprekers met een impedantie van 1, 2 of 4 ohm. Houd u aan het maximale vermogen. Sluit nooit een luidspreker aan op massa; gebruik alleen de aangegeven aansluitingen.

Hoe configureer ik het crossover-filter?

Selecteer de modus Lowpass (laagdoorlaat), Highpass (hoogdoorlaat) of Full (volledige band) via de crossover-schakelaar. Stel de crossoverfrequentie in tussen 40 Hz en 250 Hz, afhankelijk van het gekozen filter.

Kan ik de versterker gebruiken met een autoradio zonder RCA-uitgang?

Ja, gebruik een ISO-RCA adapter voor aansluiting op autoradio's met ISO-aansluiting. Anders sluit u rechtstreeks aan op de luidsprekeruitgangen van de autoradio (zie afb. 4 van de handleiding).

Hoe werkt de Tri-Mode?

De Tri-Mode maakt het mogelijk om twee luidsprekers in stereo en een derde luidspreker in mono (overbrugd) tegelijkertijd te laten werken. Raadpleeg het bedradingsschema in de handleiding voor de aansluitingen.

Wat zijn de veiligheidsmaatregelen bij installatie?

Koppel de minpool van de accu los voordat u werkzaamheden uitvoert. Volg de instructies van de voertuigfabrikant (airbag, alarm). Boor voorzichtig om schade aan voertuigonderdelen te voorkomen.

Welke reservezekeringen worden aanbevolen?

Gebruik uitsluitend zekeringen van hetzelfde type en dezelfde waarde als de originele. Nooit zekeringen overbruggen of vervangen door zwaardere modellen.

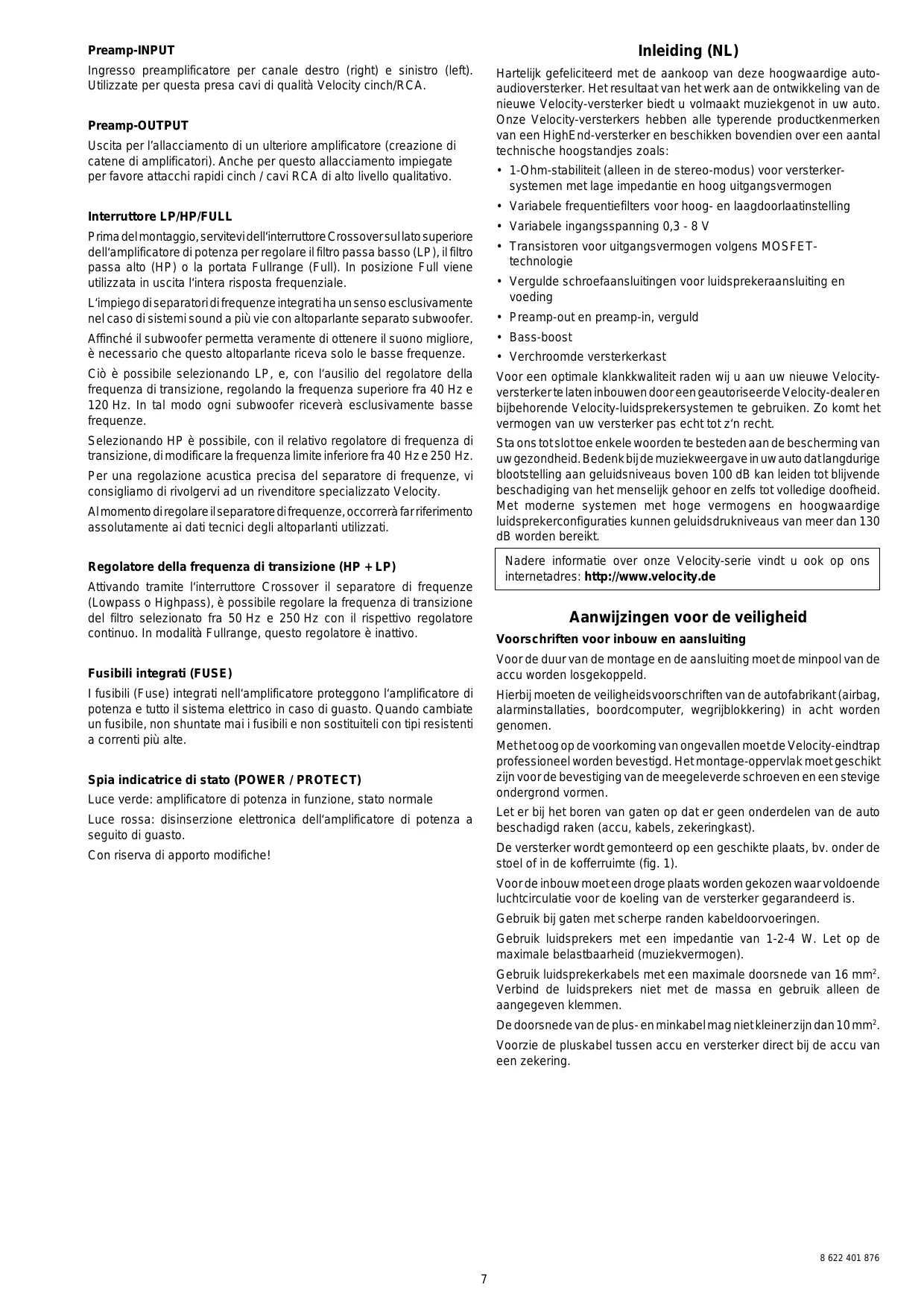

GEBRUIKSAANWIJZING VELOCITY VR 250 / VR 2100 REFERENCE AMPLIFIER BLAUPUNKT

Inbouwinstrukties / Gebruiksaanwijzing

Monteringsanvising / Bruksanvising

Hartelijk gefeliciteerd met de aankoop van deze hoogwaardige auto-audioversterker. Het resultaat van het werk aan de ontwikkeling van deijkevelocity-versterker biedt u volmaakt muziekgenot in uw auto. Onze Velocity-versterkers hebben alleyperende productkenmerken van een HighEnd-versterker en beschikken bovendien over een aantal technische hoogstandjes zoals:

• 1-Ohm-stabiliteit (alleen in de stereo-modus) voor versterkersystemen met lage impedantie en hoog uitgangsvermögen
• Variabele frequentiefilters voor hoop- en laagdoorlaatinstelling
• Variabele ingangsspanning 0,3 - 8 V
• Transistoren voor uitgangsvermogen volgens MOSFET-technologie
• Vergulde schroefaansluitingen voor luidsprekeraansluiting en voeding
• Preamp-out en preamp-in, verguld
• Bass-boost
• Verchroomde versterkerkast

Voor een optimale klankkwaliteit raden wij u aan uw nieuwe Velocityversterker te latent inbouwen door een geauthoriseerde Velocity-dealer en bijbehorende Velocity-luidsprekersystemen te gebruiken. Zo komt het vermogen van uw versterker pas=echt tot z'nrecht.

Sta ons tot slot toe enkele worden te besteden aan de bescherming van uw gezondheid. Bedenk bij de muziekweergave in uw auto dat langdurige blootstelling aan geluidsniveauaus boven 100 dB kan leiden tot blijvende beschadiging van het menselijk gehoor en zichs tot volledige doofheid. Met moderne systemen met hove vermogens en hoogwaardige luidsprekerconfigurations können geluidsdrukniveauaus vaneer dan 130 dB worden bereikt.

Nadere informatatie over once Velocity-serie vindt u ook op ons internetadres: http://www.velocity.de

Aanwijzingen voor de verilgheid

Voorschriften voor inbouw en aansluiting

Voor de duur van de montage en de aansluiting moet de minpool van de accu worden losgekoppeld.

Hierbij要去 de veiligeidsvoorschriften van de autoprikant (airbag, alarm Installations, boardcomputer, wegrijblokkering) in acht worden genomen.

Met het oog op de voorkoming van ongevallen要去 de Velocity-eindtrap professioneel worden bevestigd. Het montage-oppervlak要去 geschikt zijn voor de bevestiging van de meegeleverde schroeven en een stevige ondergrond vormen.

Let er bij het boren van gaten op dat er geen onderdelen van de auto beschadigd raken (accu, kabels, zekeringkast).

De versterker worden gemonteerd op een geschikteplaats, bv. onder de stoel of in de kofferruimte (fig. 1).

Voor de inbouw moet een droge plaats worden gekozen waar voldoende luchtcirculatie voor de koeling van de versterker gegarandeerd is.

Gebruik bij gaten met scherpe randen kabeldoorvoeringen.

Gebruik luidsprekers met een impedantie van 1-2-4 W. Let op de maximale belasthaarheid (muziekvermögen).

Gebruik luidsprekerkabels met een maximale doorsnede van 16mm^2 . Verbind de luidsprekers Niet met de massa en gebruik alleen de aangegeven klemmen.

De doorsnede van de plus- en minkabel mag Niet kleiner zich dan 10mm^2

Voorzie de pluskabel:tussen accu en versterker direct bij de accu van een zekering.

Velocity Reference-versterker VR 250, VR 2100

De versterker is geschikt voor aansluiting op autoradio's met cinch-aansluiting.

Gebruik voor aansluiting op autoradio's met ISO-aansluiting Blaupunkt ISO-cinch-adapters.

Toepassings- en schakelingsmogelijkheden

	VR 250		VR 2100
Max Power 4 Ohm	2x100 / 1x300 Watt Tri - Mode	Fig. 7	2x200 / 1x600 Watt
Max Power 2 Ohm	2x150 / 1x400 Watt	Fig. 7	2x300 / 1x1000 Watt
Max Power 1 Ohm	2x230 Watt	Fig. 7	2x400 Watt
RMS Power 4 Ohm	2x50 / 1x150 Watt (THD @ 0,04 %)	Fig. 7	2x100 / 1x300 Watt (THD @ 0,04 %)
RMS Power 2 Ohm	2x75 / 1x200 Watt (THD @ 0,06 %)	Fig. 7	2x150 / 1x500 Watt (THD @ 0,05 %)
RMS Power 1 Ohm	2x115 Watt (THD @ 0,07 %)	Fig. 7	2x200 Watt (THD @ 0,07 %)
Frequentie- omvang -3 dB	10 Hz - 70 kHz		10 Hz - 70 kHz
Signaal-ruis- verhouding	>95 dB		>95 dB
Ingangs- gevoeligheid	0,3 - 8 V		0,3 - 8 V
Hoogdoorlaat- filter (high pass)	40 - 250 Hz		40 - 250 Hz
Laagdoorlaat- filter (low pass)	40 - 120 Hz		40 - 120 Hz
Afmetingen bxhxd (mm)	232,6 x 59,5 x 320		232,6 x 59,5 x 380

Tri-Mode

U kunt twee luidsprekers gebruiken en tegelijerkijd een derde luidspreker met monoweergave (brugfunctie) eraan toevoegen.

Plus-/minaansluiting

Wij bevelen een minimale doorsnede aan van 10mm^2 . Verbind een in de handel verkrijgbare pluskabel met de accu en sluit deze aan via de zekeringhouser. Sluit de zekeringhouser aan in de nabijheid van de accu.

Gebruik kabeldoorvoeringen bij gaten met scherpe randen. Schroef een in de handel verkrijgbare minkabel stevig vast aan een storingsvrij massapunt (carrosserieschroef,plaatstaal van de carrosserie), Niet aan de minpool van de accu. Krab het contactoppervlak van het massapunt blank en vet het in met grafietvet.

Voorbeelden voor aansluiting

Aansluiting op de voeding. fig. 2

Aansluiting op autoradio's met cinch-uitgang. fig. 3

Aansluiting op autoradio's met luidsprekeruitgang. fig. 4

Voorbeelden van aansluiting van de luidsprekers. fig. 5

Bij aansluiting via de cinch- of luidsprekeruitgang van de autoradio要去 de schakelkabel worden aangesloten. +12V

Regelaar (GAIN)

Met behulp van de gain regelaar kan de ingangsgevoeligheid van de Velocity-eindtrap worden aangepast aan de uitgangsspanning van de voorversterkeruitgang van uw autoradio.

De Waarde is instelbaar tussen 0,3 en 8 V.

Wanneer een autoradio van een andere fabrikant worden aangesloten, moet de ingangsgevoeligkeit worden aangepast in overeenstemming met de opgaven van de fabrikant.

Houder rekening mee dat de gain adjust-regelaar geen volume-instelling is!

Preamp-INPUT

Voorversterkeringang voor rechter- (right) en linkerkanaal (left). Gebruik voor deze aansluiting hoogwaardige velocity-cinch/RCA-kabels.

Preamp-OUTPUT

Uitgang voor aansluiting van een tweede versterker (opbouw van amplifier-ketens). Ook voor deze aansluiting hoogwaardige velocity-cinch / RCA-kabel gebruiken s.v.p.

LP/HP/FULL-schakelaar

Kies voor de montage met de crossover-schakelaar op de bovenkant van de eindtrap om het laagdoorlaatfilter (LP), het hoogdoorlaatfilter (HP) of full range (FULL) in te stellen. Bij de positie FULL worden de volledige frequente-omvang bij de uitgang gezruikt.

Het gebruik van de geintegreerde frequentie-doorlaatfilters is vooral zinvol bij meerweg-geluidssystemen met(APpe subwoofer.

Om een subwoofer zinvol te gebruiken en daarmee de Beste klank te bereiken, is hetoodzakelijk deze van bepaalde frequencies af te sluiten zodat alleen de lage frequencies (bassen) eraan worden doorgegeven.

Kies hiervoor LP en stel m.b.v. de overgangsfrequentieregelaar de bovenste frequentie inussen 40Hz en 120Hz . Hiermee worden elke subwoofer optimaal afgesloten van hogere frequencies.

Bij de keuze HP kan met de bijbehorende overgangsfrequentieregelaar de onderste grensfrequentie worden gevarieerdussen 40Hz en 250Hz Voor de exacte akoestische afregeling van de frequentie-doorlaatfilters raden wij u aan advies in te winnen bij een Velocity-dealer.

De technische gegevens van de aangesloten luidsprekers moeten bij de afstemming van de frequentiefilters beslist in acht worden genomen.

Overgangsfrequentieregelaars (HP + LP)

Wanner via de crossover-schakelaar het freiouctie-doorlaatfilter geactiveerd is (lowpass of highpass), kan de overgangsfrequentie van het desbeteffende filter met de overeenkomstige regelaar traploos worden ingesteld:tussen 50Hz en 250Hz .Bij fullrange-weergave heeft deze regelaar geen functie.

Geintegreiderzekeringen(FUSE)

De in de versterker geintegreerde zekeringen (fuse) beschermen de eindtrap en het gehele elektrische systeem in geval van storingen. Wanner een zekering worden verrangen, mogen nooit zekeringen worden overbrugd of worden verrangen door types met een hogere stroomsterkte.

Aanduiding bedrijfstoestand (POWER / PROTECT)

Groen lampje: eindtrap aan, reguliere bedrijfstoestand;

Rood lampje: eindtrap is elektronisch uitgeschakeld,ondat een storing is opgetreden.

Wijzigingen voorbehonden!
