GEBRUIKSAANWIJZING BUENOS AIRES 200 BLAUPUNKT

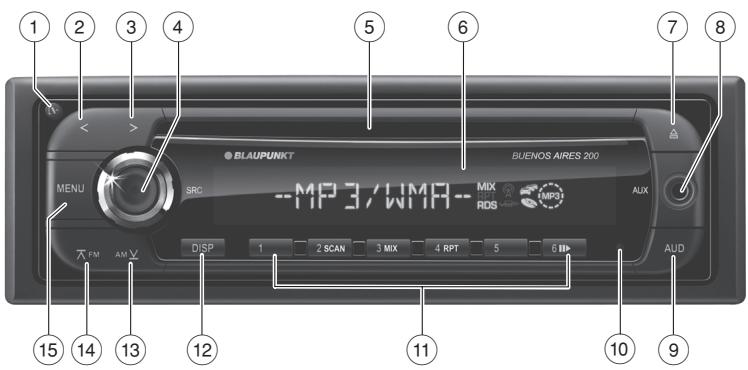

Afneembaar bedieningspaneel ontgrendelen
② <toets
In het menu: instelling veranderen
Radioweergave: zender instellen
CD-/MP3-/WMA-weergave: titelselectie
③>toets
In het menu: instelling veranderen
Radioweergave: zender instellen
CD-/MP3-/WMA-weergave: titelselectie
④ Aan-/uit-toets
Kort indrukken: uitgeschakelde apparaat inschakelen, audiobron/"NO SRC"-modus kiezen
Lang indrukken: uitschakelen van het apparaat
Draaien: volume instellen, instellingen in audiomenu veranderen
⑤ CD-opening
⑥ Display
⑦ △toets (Eject)
CD uitwerpen
⑧ Front-AUX-IN-bus
⑨ AUD-toets
Audio-menu oproepen
10 Reset-toets
Apparaat op de fabrieksinstellingen terugzetten
⑪ Toetsenblok 1-6
12 DISP-toets
Kort indrukken: weergave omschakelen
Lang indrukken: tekst als lichtkrant weergeven
(1) AM V-toets
In menu: menupunt oproepen
Radioweergave: golfgebied MW kiezen
MP3-/WMA-weergave: naar de vorige map gaan
(14) FM-toets
In menu: menupunt oproepen
Radioweergave: golfgebied FM kiezen, tussen FM-geheugenniveaus omschakelen
MP3-/WMA-weergave: naar de volgende map gaan
(15) MENU-toets
Lang indrukken: gebruikersmenu oproepen
Kort indrukken: PTY-menu oproepen, menu's verlaten
Over deze handleiding 68
Voor uw veiligheid 68
Schoonmaakinstructies 69
Afvoer van afgedankte apparaten 69
Leveringsomvang 69
Speciale toebehoren (niet meegeleverd) 69
Garantie 69
In bedrijf nemen 70
Bedieningspaneel afnemen/plaatsen. 70
In-/uitschakelen 70
Volume instellen. 70
"NO SRC"-modus (geluidsonderdrukking)..70
Voorversterkeruitgang (alleen Buenos Aires 200) .71
Radioweergave. 71
RDS 71
Naar radioweergave omschakelen. 71
Geheugenniveau (FM1, FM2, FM3, MW) kiezen. 71
Zenders instellen. 72
PTY. 72
Zender opslaan/opgeslagen zenders oproepen 73
Zenders automatisch programmeren (Travelstore) 73
Voorrang voor verkeersinformatie in-/uitschakelen 73
Displayweergave instellen. 73
CD-/MP3-/WMA-weergave 74
Basisinformatie. 74
Naar CD-/MP3-/WMA-weergave omschakelen 74
CD plaatsen. 74
CD verwijderen 74
Titel kiezen 74
Map kiezen (alleen in MP3-/WMA-weergave) 75
Snelle zoekdoorloop. 75
Weergave onderbreken 75
Alle titels kort weergeven. 75
Titels in willekeurige volgorde weergeven .... 75
Afzonderlijke titels resp. mitten herhaald afspelen. 75
Displayweergave instellen. 76
Klankinstellingen. 76
Audiomenu oproepen en verlaten 76
Instelling in audiomenu uitvoeren. 76
Niveau voor een audiobron aanpassen.....77
Lage tonen doorlaatfilter voor de subwoofer instellen (alleen Buenos Aires 200)......77
Luidsprekertype instellen 77
Gebruikersinstellingen 78
Gebruikersmenu oproepen en verlaten.....78
Instelling in gebruikersmenu uitvoeren.....78
Kloktijd handmatig instellen 80
Overige functies 81
Externe audiobronnen. 81
Fabrieksinstellingen herstellen 81
Inbouwhandleiding 130

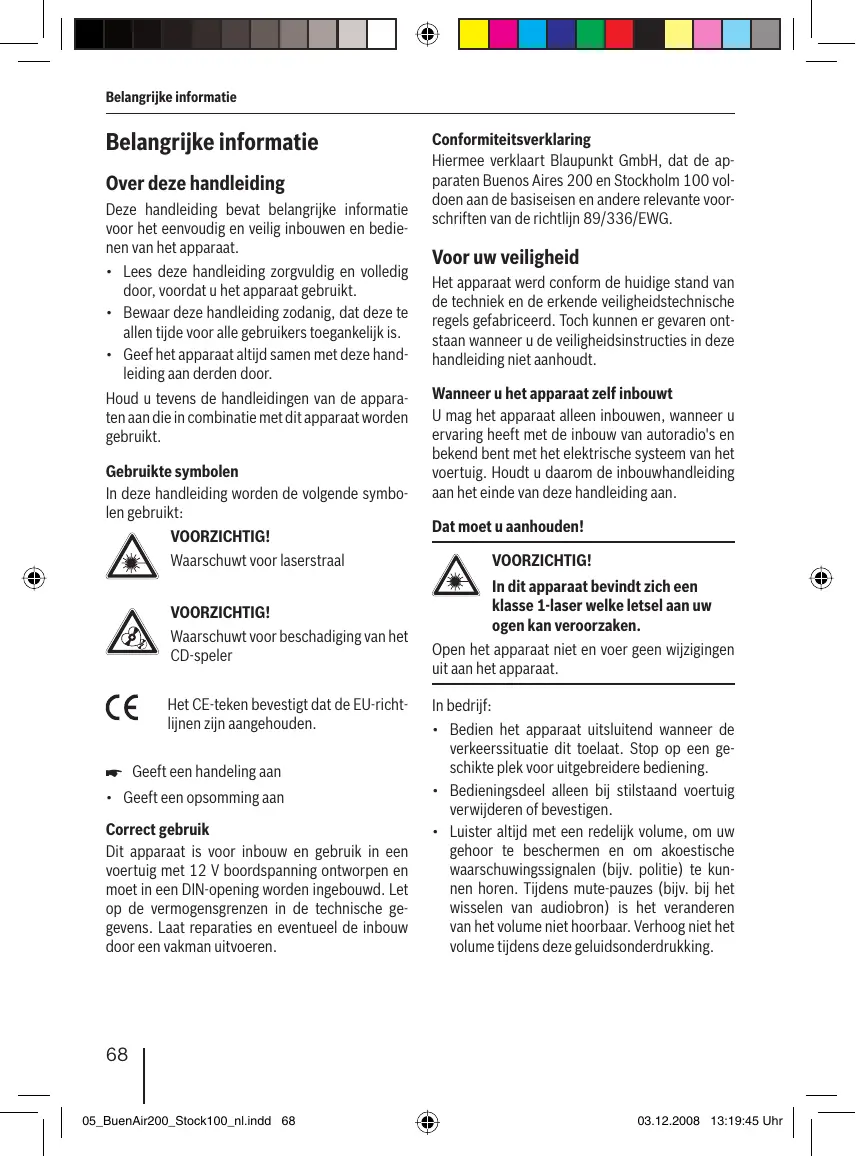

Over deze handleiding
Deze handleiding bevat belangrijke informatie voor het eenvoudig en veilig inbouwen en bedienen van het apparaat.
- Lees deze handleiding zorgvuldig en volledig door, voordat u het apparaat gebruikt.
- Bewaar deze handleiding zodanig, dat deze te allen tijde voor alle gebruikers toegankelijk is.
- Geef het apparaat altijd samen met deze handleiding aan derden door.
Houd u tevens de handleidingen van de apparaten aan die in combinatie met dit apparaat worden gebruikt.
Gebruikte symbolen
In deze handleiding worden de volgende symbolen gebruikt:
VOORZICHTIG!
Waarschuwt voor laserstraal
VOORZICHTIG!
Waarschuwt voor beschadiging van de CD-speler
Het CE-teken bevestigt dat de EU-richtlijnen zijn aangehouden.
Geeft een handeling aan - Geeft een opsomming aan
Correct gebruik
Dit apparaat is voor inbouw en gebruik in een voertuig met 12 V boordspanning ontworpen en moet in een DIN-opening worden ingebouwd. Let op de vermogensgrenzen in de technische gegevens. Laat reparaties en eventuele inbouw door een vakman uitvoeren.
Hiermee verklaart Blaupunkt GmbH dat de apparaten Buenos Aires 200 en Stockholm 100 voldoen aan de basiseisen en andere relevante voorschriften van de richtlijn 89/336/EWG.
Voor uw veiligheid
Het apparaat is vervaardigd volgens de huidige stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen er gevaren ontstaan wanneer u de veiligheidsinstructies in deze handleiding niet opvolgt.
Wanneer u het apparaat inbouwt
U mag het apparaat alleen inbouwen wanneer u ervaring heeft met de inbouw van autoradio's en bekend bent met het elektrische systeem van het voertuig. Houd u daarom aan de inbouwhandleiding aan het einde van deze handleiding.
Dat moet u aanhouden!
VOORZICHTIG!
In dit apparaat bevindt zich een klasse 1-laser die letsel aan uw ogen kan veroorzaken.
Open het apparaat niet en voer geen wijzigingen uit aan het apparaat.
In bedrijf:
Bedien het apparaat uitsluitend wanneer de verkeerssituatie dit toelaat. Stop op een geschikte plek voor uitgebreidere bediening. Bedieningsdeel alleen bij stilstaand voertuig verwijderen of bevestigen. - Luister altijd met een redelijk volume, om uw gehoor te beschermen en om akoestische waarschuwingssignalen (bijv. politie) te kunnen horen. Tijdens mute-pauzes (bijv. bij het wisselen van audiobron) is het veranderen van het volume niet hoorbaar. Verhoog niet het volume tijdens deze geluidsonderdrukking.
Na bedrijf:
- Het apparaat zonder bedieningspaneel is waardeloos voor het dievengilde. Verwijder altijd het bedieningspaneel wanneer u het voertuig verlaat.
- Transporteer het bedieningspaneel zo dat het tegen stoten is beschermd en de contacten niet vuil kunnen worden.
Schoonmaakinstructies
Oplos-, reinigings- en schuurmiddelen alsmede cockpit-spray en kunststofonderhoudsmiddelen kunnen stoffen bevatten welke het oppervlak van het apparaat aantasten.
Gebruik voor de reiniging van het apparaat uitsluitend een droge, of licht vochtige doek.
Reinig indien nodig de contacten van het bedieningspaneel met een zachte, in schoonmaakalcohol gedrenkte doek.
Afvoer afgedankte apparaten
Voer uw afgedankte apparaat niet af met het huisvuil!
Gebruik voor het afvoeren van het oude apparaat de beschikbare retour- en verzamelsystemen.
Leveringsomvang
In de leveringsomvang zijn inbegrepen:
1 Autoradio 1 Gebruiksaanwijzing 1 Stoffen etui voor het bedieningspaneel 1 Frame 1 Onderdelenset 2 Demontagegereedschappen 1 Aansluitkabel
Speciale toebehoren (niet meegeleverd)
Gebruik alleen de door Blaupunkt toegelaten, speciale toebehoren, zoals bijvoorbeeld:
Informeer bij uw Blaupunkt-dealer of op internet onder www.blaupunkt.com.
Garantie
Voor onze producten die binnen de Europese Unie gekocht zijn, bieden wij een fabrieksgarantie. Voor buiten de EU gekochte apparaten gelden de garantievoorwaarden van de betreffende vertegenwoordigingen in die landen.
De garantiebepalingen kunt u vinden op www.blaupunkt.com of direct opvragen bij:
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim
Service
In enkele landen biedt Blaupunkt een reparatie- en afhaalservice aan.
Kijk op www.blaupunkt.com of deze dienst ook in uw land beschikbaar is.
Mocht u van deze dienst gebruik willen maken, dan kunt u via het internet het afhalen van uw apparaat aanvragen.
In bedrijf nemen
Bedieningspaneel afnemen/plaatsen
Uw radio is ter bescherming tegen diefstal uitgerust met een afneembaar bedieningspaneel (release panel). Neem het bedieningspaneel steeds mee wanneer u het voertuig verlaat. Zonder dit bedieningspaneel is het apparaat voor een dief waardeloos.
Voorzichtig
Beschadiging van het bedieningspaneel
Laat het bedieningspaneel niet vallen.
Stel het bedieningspaneel niet bloot aan direct zonlicht of andere warmtebronnen.
Voorkom directe aanraking van de contacten van het bedieningspaneel met de huid.
Bedieningspaneel afnemen
Druk op de toets [1], om het bedieningspaneel vrij te geven. Pak het bedieningspaneel aan de linkerzijde vast en trek deze eerst recht naar voren en dan naar links uit de houder.
Bedieningspaneel plaatsen
Schuif het bedieningspaneel in de houder aan de rechterrand van de behuizing. Duw het bedieningspaneel voorzichtig in de linkerhouder totdat het vergrendelt.
In-/uitschakelen
Druk bij ingeschakelde voertuigontsteking kort op de aan-/uit-toets ④ , om het apparaat in te schakelen. - resp. - Druk op de aan-/uit-toets ④ gedurende ca. 2 seconden, om het apparaat uit te schakelen.
Het apparaat onthoudt de staat van de beluisterde audiobron voor de volgende keer inschakelen. Een geplaatste CD blijft in het apparaat.
Opmerkingen:
Bij uitgeschakelde voertuigontsteking kan het apparaat niet met de aan-/uit-toets 4 worden ingeschakeld. - Het apparaat wordt met de voertuigontsteking uit- en weer ingeschakeld, wanneer het met de ontsteking is verbonden (zie inbouwhandleiding).
Volume instellen
Het volume kan in stappen van 0 (uit) tot 66 (maximaal) worden ingesteld.
Draai aan de aan-/uit-toets ④ , om het volume te veranderen.
Opmerking:
Wanneer een telefoon of navigatiesysteem, zoals in de inbouwhandleiding staat beschreven, met het apparaat is verbonden, dan wordt het volume van het apparaat bij een telefoongesprek resp. een navigatiemelding onderdrukt. Op het display verschijnt dan "PHONE".
"NO SRC"-modus (geluidsonderdrukking)
In plaats van een audiobron kunt u de "NO SRC"-modus kiezen ("No Source": geen audiobron).
In de "NO SRC"-modus is er geen audiobron gekozen. Het apparaat is stil geschakeld en schakelt zichzelf eventueel automatisch na een vooringestelde tijd uit (zie paragraaf "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "OFF").
Bepaalde gebruikersinstellingen kunt u alleen in de "NO SRC"-modus uitvoeren.
Naar de "NO SRC"-modus overgaan
Druk zo vaak op de aan-/uit-toets 4, tot "NO SRC" wordt weergegeven.
Voorversterkeruitgang (alleen Buenos Aires 200)
Dit apparaat beschikt over een voorversterkeruitgang.
Instellingen voor de voorversterkeruitgang:
- Hoofdstuk "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "SWPRE"
- Hoofdstuk "Klankinstellingen", paragraaf "Lage tonen doorlaatfilter voor subwoofer instellen".
Radioweergave
RDS
Vele FM-zenders verzenden naast het programma een RDS-signaal (Radio Data System), waarmee de volgende extra functies mogelijk zijn:
- De zendernaam wordt in het display getoond.
- Het apparaat herkent verkeersberichten en nieuwsuitzendingen en kan deze in iedere weergavesoort (bijv. tijdens CD-weergave) automatisch doorgeven.
- Alternatieve frequentie (AF): wanneer de RDS-functie AF geactiveerd is, schakelt het apparaat automatisch naar de als beste te ontvangen frequentie van de ingestelde zender.
- Regional (REG): Sommige zenders verdelen hun programma op bepaalde tijden in regionale programma's met verschillende inhoud. Bij ingeschakelde REG-functie schakelt het apparaat alleen over naar alternatieve frequenties, wanneer die hetzelfde regionale programma uitzenden.
Voor het in- en uitschakelen van de RDS- resp. REG-functie leest u in hoofdstuk "Gebruikersinstellingen" de paragraaf "Instelling in gebruikersmenu uitvoeren" (menupunten "AF", "REG").
Naar radioweergave omschakelen
Druk zo vaak op de aan-/uit-toets ④ tot "FM"/"AM" wordt weergegeven.
Geheugenniveau (FM1, FM2, FM3, MW) kiezen
Druk zo vaak op de toets FM, tot het gewenste FM-geheugenniveau (FM1, FM2, FM3) wordt weergegeven.
Druk op de toets AMV ③, om het geheugenniveau MW te kiezen.
Opmerking:
Op elk geheugenniveau kunnen maximaal 6 zenders worden geprogrammeerd.
Zenders instellen
Met de toetsen < 2 / >3 kunt u zenders handmatig of met behulp van de automatische zoekdoorloop instellen of schakelen tussen de opgeslagen zenders. Stel de gewenste functie vooraf in het gebruikersmenu in (zie hoofdstuk "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "AUTO1/ AUTO2/MANUAL").
Zoekafstemming starten (instelling "AUTO1")
Druk kort op de toets < 2 /> 3, om de volgende ontvangbare zender in te stellen.
Opmerkingen:
- Bij ingeschakelde voorrang voor verkeers-informatie (一 ^ 一 ) worden alleen verkeers-informatiezenders ingesteld.
- De gevoeligheid van de zoekdoorloop kan worden ingesteld (zie paragraaf "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "LO.S").
Zender handmatig stellen (instelling "MANUAL")
Druk kort eenmaal of meerdere malen op de toets < 2 / >3 om de frequentie stapsgewijs te veranderen. Houd de toets < 2 / >3 ingedrukt, om de frequentie snel te veranderen.
Tussen opgeslagen zenders wisselen (instelling "AUTO2")
Druk kort op de toets < 2 / > 3 om de zender op de volgende geheugenpositie in te stellen.
PTY
Een FM-zender kan het actuele programmatype overdragen, bijv. KULTUR, POP, JAZZ, ROCK, SPORT of WISSEN. Met de PTY-functie kunt u doelgericht uitzendingen van een bepaald programmatype zoeken, bijv. naar rock- of sport
uitzendingen. Let erop, dat PTY niet door alle zenders wordt ondersteund.
Programmatype kiezen en zender zoeken
U kunt een willekeurig of eerder opgeslagen programmatype (zie paragraaf "Programmatype opslaan") selecteren.
Druk kort op de toets MENU⑤.
Het PTY-menu wordt weergegeven.
Druk eventueel zo vaak op de toets AM 13 / AFM 14, tot het gewenste programmatype wordt weergegeven.
-of-
Druk op de voorkeuzetoets 1-6 ⑪, waaronder het gewenste programmatype is opgeslagen. Druk kort op de toets < 2 / > 3 om de zoekdoorloop naar de volgende zender van het geselecteerde programmatype te starten. Druk eventueel kort op de toets MENU ⑤ om het PTY-menu te verlaten of de zoekdoorloop te onderbreken.
Opmerkingen:
- Wanneer geen zender met het gekozen programmatype wordt gevonden, wordt kort "NO PTY" weergegeven. De laatst weergegeven zender wordt opnieuw ingesteld.
- De displaytaal voor de weergave van de programmatypen kan worden ingesteld (zie paragraaf "Taal voor programmatypen stellen").
Programmatype opslaan
U kunt programmatypen opslaan en voor het zoeken selecteren.
Druk kort op de toets MENU ⑤ om het PTY-menu te openen. Druk eventueel zo vaak op de toets AM 13 / AFM 14, tot het gewenste programmatype wordt weergegeven.
Druk gedurende ca. 2 seconden op de gewenste voorkeuzetoets 1-6 (1) om het programmatype op te slaan. Druk kort op de toets MENU ⑤ om het PTY-menu te verlaten.
Taal voor programmatypen instellen
U kunt de taal kiezen waarin de programmatypen worden weergegeven.
Druk kort op de toets MENU ⑤ om het PTY-menu te openen. Druk kort op de toets DISP (12) om het taalmenu te openen. Druk eventueel zo vaak op de toets AM 13 / AFM 14, tot de gewenste taal (ENGLISH/FRENCH/German) wordt getoond. Druk kort op de toets DISP 12. Druk kort op de toets MENU ⑤ om het PTY-menu te verlaten.
Zender opslaan/opgeslagen zenders oproepen
Kies het gewenste geheugenniveau. Stel eventueel de gewenste zender in. Druk gedurende ongeveer 2 seconden op de voorkeuzetoets 1-6 om de actuele zender onder de toets op te slaan.
Druk kort op de voorkeuzetoets 1-6 (11) om de opgeslagen zender op te roepen.
Zenders automatisch programmeren (Travelstore)
Met Travelstore worden telkens 6 zenders uit de regio op het actuele geheugenniveau opgeslagen. Eerder opgeslagen zenders op dit geheugenniveau worden hierbij gewist.
Om de Travelstore-functie te starten, kiest u in het gebruikersmenu het menupunt "A-MEMORY" (zie paragraaf "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren").
Opmerking:
Bij ingeschakelde voorrang voor verkeersinformatie ( ) worden alleen verkeersinformatiezenders ingesteld.
Druk gedurende ongeveer 2 seconden op de toets AFM (1) om de voorrang in- of uit te schakelen.
Bij ingeschakelde voorrang worden in het display het filesymbool weergegeven. Tijdens een verkeersbericht wordt "TRAFFIC" op het display weergegeven.
Opmerkingen:
- Het volume dat u tijdens een verkeersbericht instelt, wordt bij de volgende meldingen ook automatisch ingesteld.
- Om een doorgeschakeld verkeersbericht af te breken, drukt u gedurende ongeveer 2 seconden op de toets FM (14).
Displayweergave instellen
Druk op de toets DISP 12 een- of tweemaal om tussen deze weergaven te schakelen:
| Weergave | Betekenis |
| FREQ/PS | Frequentie/zendernaam |
| R-TEXT | Radiotektst |
| CLOCK | Kloktijd |
Druk gedurende ca. 2 seconden op de toets DISP 12 om de getoonde tekst eenmaal als lichtkrant weer te geven.
CD-/MP3-/WMA-weergave
U kunt met deze autoradio audio-CD's (CDDA) en CD-R/RW's met audio-, MP3- of WMA-bestanden afspelen.
Gevaar voor vernieling van de CD-speler!
Niet ronde contour-CD's (shape CD's) en CD's met een doorsnede van 8 cm (mini-CD's) mogen niet worden gebruikt.
Wij aanvaarden geen aansprakelijkheid voor beschadigingen aan de CD-speler door ongeschikte CD's.
Opmerkingen:
- Voor optimaal functioneren moet u alleen CD's gebruiken met het Compact Disc-logo.
- Blaupunkt kan geen garantie geven voor het optimaal functioneren van tegen kopiëren beveiligde CD's en op de markt leverbare lege CD's.
Houd bij het voorbereiden van een MP3-/WMA-CD de volgende instructies aan:
- Benaming van titels en mappen:
- Max. 16 tekens inclusief de extensie ".mp3" resp. ".wma" (bij meer tekens vermindert het aantal door het apparaat herkenbare titels en mappen)
- Geen speciale tekens of umlauten
- CD-formaat: audio-CD (CDDA), CD-R/RW, 0:12 cm
- CD-dataformulaat: ISO 9669 Level 1 en 2, Joliet
- CD-brandsnelheid: max. 16-voudig (aanbevolen)
- Extensie van audiobestanden:
- .MP3 voor MP3-bestanden, WMA voor WMA-bestanden
- WMA-bestanden alleen zonder Digital Rights Management (DRM) en aangemaakt met Windows Media Player vanaf versie 8
MP3-ID3-tags: versie 1 en 2 - Bitrate voor het aanmaken van audiobestanden:
- MP3: 32 tot 320 kbps, WMA: 32 tot 192 kbps
Max. aantal titels in mappen: 999 titels, 99 mappen
Overschakelen naar CD-/MP3-/WMA-weergave
Druk zo vaak op de aan-/uit-toets 4, tot "CD" wordt weergegeven.
Opmerking:
De CD-/MP3-/WMA-weergave kan alleen worden gekozen, wanneer een CD is geplaatst.
CD plaatsen
Opmerking:
Het automatische transport van de CD mag niet worden gehinderd of geholpen.
Schuif de CD in de CD-opening 5, tot een weerstand merkbaar wordt.
De CD wordt automatisch naar binnen geschoven en de weergave begint. Op het display wordt bij geplaatste CD het CD-symbool getoond.
CD verwijderen
Opmerkingen:
- Een maar buiten geschoven en niet weg-genomen CD wordt na ca. 10 seconden automatisch weer naar binnen getransporteerd.
- U kunt ook CD's naar buiten schuiven wanneer het apparaat is uitgeschakeld of er een andere audiobron actief is.
Druk op de toets ⑦, om een geplaatste CD uit te schuiven.
Titel kiezen
Druk kort op de toets < ② /> ③, om naar de vorige/volgende titel te gaan.
Opmerking:
Door < 2 eenmaal in te drukken, start de actuele titel opnieuw.
Map kiezen (alleen in MP3-/WMA-weergave)
Druk op de toets AMV(13)/AFM(14), om naar de vorige/volgende map om te schakelen.
Titel direct kiezen
U kunt een titel ook direct kiezen, zonder de actuele weergave te onderbreken.
Druk kort op de toets MENU ⑮. Op het display wordt kort "FLD SEL" weergegeven. Druk tijdens MP3-/WMA-weergave op de toets < 2 , om vanuit de actuele map naar de hogere map om te schakelen. Druk een of meerdere malen op de toets AM √13 / FM 14 of draai aan de aan-/uittoets 4, om een titel resp. in MP3-/WMA-weergave ook een submap in de actuele map te kiezen. Druk op de toets AUD ⑨, om de gekozen titel te starten resp. de submap te openen.
Opmerking:
Door indrukken van de toets MENU (15), kunt u het direct kiezen afbreken, zonder een nieuwe titel te starten.
Snellezoekdoorloop
Houd de toets < 2 / > 3 net zolang ingedrukt tot de gewenste positie is bereikt.
Weergave onderbreken
Druk op de toets 6 ⑪, om de weergave te onderbreken ("PAUSE") resp. te vervolgen.
Alle titels kort weergeven
Met de scan-functie wordt iedere titel van de CD gedurende ca. 10 seconden kort weergegeven.
Druk op de toets 2 SCAN, om het kort weergeven te starten ("SCN TRCK") resp. om de actueel kort weergegeven titel verder te beluisteren ("SCN OFF").
Titels in willekeurige volgorde weergeven
Druk op de toets 3 MIX, om de MIX-functie in te schakelen (audio-CD: "MIX CD"; MP3: "MIX FLDR") resp. uit te schakelen ("MIX OFF"). Wanneer de MIX-functie actief is, wordt het MIX-symbool op het display weergegeven.
Afzonderlijke titels resp. mappings herhaald afspelen
Druk op de toets 4 RPT een- of tweemaal, om tussen deze weergavestanden te schakelen:
| Bedrijf | Weergave | Betekenis |
| CD | RPT TRCK | Titel herhalen |
| MP3/WMA | RPT FILE | Titel herhalen |
| RPT FLDR | Map herhalen |
| Alg. | RPT OFF | Normale weergave |
Wanneer de RPT-functie actief is, wordt het RPT-symbool op het display weergegeven.
Displayweergave instellen
Druk op de toets DISP een- of meerdere malen, om tussen deze weergaven te schakelen:
| Bedrijf | Weer-gave | Betekenis |
| CD | D-TITLE | CD-naam |
| T-TITLE | Titelnaam |
| P-TIME | Speeltijd/titelnum-mer |
| CLOCK | Kloktijd |
| MP3/WMA | TITLE | Titelnaam* |
| ALBUM | Albumnaam* |
| FOLDER | Mapnaam |
| FILE | Bestandsnaam |
| P-TIME | Speeltijd/titelnum-mer |
| CLOCK | Kloktijd |
- alleen indien als ID3-tag opgeslagen
Druk gedurende ca. 2 seconden op de toets DISP, om de getoonde tekst eenmaal als lichtkrant weer te geven.
Klankinstellingen
De instellingen in het audiomenu en de aanpassing van het niveau gelden voor de op dat moment actieve audiobron.
Druk zo vaak op de aan-/uit-toets ④ tot de gewenste audiobron is gekozen. Druk kort op de toets AUD ⑨, om het audiomenu te openen. Druk zo vaak op de toets AUD ⑨, tot het gewenste menupunt is gekozen. Voer de instelling UIT (zie volgende paragraaf). Druk kort op de toets MENU⑤, om het audiomenu te verlaten.
SWL
(alleen Buenos Aires 200)
Subwoofer-niveau. Instellingen: -15 tot +15.
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren.
X-BASS
Versterking van de lage tonen bij geluid volume. Instellingen: OFF (uit), 1, 2 (max. versterking). Draai aan de aan-/uit-toets ④ om tussen de instellingen om te schakelen.
NATURAL/ROCK/POPS/EASY/TOP40/JAZZ/GAME/USER
Equalizer-voorinstellingen: NATURAL, ROCK, POPS, EASY, TOP40, JAZZ, GAME.
"USER" is geen equalizer-voorinstelling en verschijnt als menupunt alleen wanneer u als staat het lage tonen-, hoge tonen- of middentonenniveau handmatig hebt ingesteld. Zodra u een equalizer-voorinstelling kiest, worden uw handmatige instellingen door de voorinstellingen vervangen.
Draai aan de aan-/uit-toets ④ om tussen de instellingen om te schakelen.
BAS L
Niveau lage tonen. Instellingen: -7 tot +7.
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren.
Niveau middentonen. Instellingen: -7 tot +7.
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren.
TREL
Niveau hoge tonen. Instellingen: -7 tot +7.
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren.
BAL
Volumeverdeling links/rechts (Balance). Instellingen: L 9 (links) tot R 9 (rechts).
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren.
FAD
Volumeverhouding voor/achter (Fader). Instellingen: F 9 (voor) tot R 9 (achter).
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren.
Niveau voor een audiobron aanpassen
U kunt het niveau voor iedere audiobron afzonderlijk instellen, bijv. om eenzelfde weergaveniveau voor alle audiobronnen te realiseren. Instellingen: voor AUX -8 tot +8, voor alle andere audiobronnen -8 tot 0.
Druk eventueel zo vaak op de aan-/uit-toets ④ tot de gewenste audiobron is gekozen. Druk op de toets AUD ⑨ gedurende ca. 2 seconden. Druk eventueel kort op de toets AUD 9 om het menupunt "V-OFF" te selecteren.
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren. Druk kort op de toets MENU ⑤ om het menu te verlaten.
Lage tonen doorlaatfilter voor de subwoofer instellen (alleen Buenos Aires 200)
Alleen mogelijk wanneer in het gebruikersmenu de instelling SWPRE SW is gekozen. Instellen: THRU (geen lage tonen doorlaatfilter), 80H (Hz), 120H (Hz), 160H (Hz). Druk op de toets AUD ⑨ gedurende ca. 2 seconden.
Het menupunt "LPF" is geselecteerd.
Draai aan de aan-/uit-toets ④ om de instelling uit te voeren. Druk kort op de toets MENU ⑤ om het menu te verlaten.
Luidsprekertype instellen
Stel het op het apparaat aangesloten luidsprekertype in om de klankkleur te optimaliseren. Instellingen: SP OFF (geen type gekozen), SP 5/4 (luidspreker met 4 of 5" diameter), SP 6*9/6 (luidspreker met 6 of 6x9" diameter), SP OEM (originele Blaupunkt-luidspreker).
Druk eventueel zo vaak op de aan-/uit-toets ④ tot "NO SRC" is gekozen. Druk kort op de toets AUD ⑨. Draai aan de aan-/uit-toets ④ om tussen de instellingen om te schakelen. Druk kort op de toets AUD ⑨ om het menu te verlaten.
Gebruikersinstellingen
Druk op de toets MENU ⑮ gedurende ca. 2 seconden om het menu te openen. Druk zo vaak op de toets AMY 13/ AFM 14 tot het gewenste menupunt is gekozen. Voer de instelling uit (zie volgende paragraaf). Druk kort op de toets MENU om het menu te verlaten.
L0.S
Alleen in FM-radioweergave mogelijk: geringe gevoeligheid voor zoekafstemming in- of uitschakelen. Instellen: ON (aan), OFF (uit).
Druk op de toets < 2/1 > 3/1 om tussen de instellingen om te schakelen.
Alleen mogelijk wanneer een audiobron is gekozen: voorrang voor nieuwsuitzendingen in CD-, MP3-, WMA- en AUX-weergave in- of uitschakelen en de minimale afstand tussen twee doorgegeven nieuwsuitzendingen instellen. Instellingen: OFF (uit), 00M (geen min. afstand), 10M - 90M (min. afstand 10 tot 90 minuten in stappen van 10 minuten).
Druk op de toets < ( 2\ 2 ) / > om tussen de instellingen om te schakelen.
Opmerking:
Nieuwsuitzendingen worden alleen dan correct doorgegeven wanneer deze door het PTY-signaal "NEWS" zijn gemarkeerd.
AUTO1 / AUTO2 / MANUAL
Alleen bij radioweergave mogelijk: modus voor het instellen van zenders kiezen. Instellingen: AUTO1 (zoekafstemming), AUTO2 (tussen opgeslagen zenders omschakelen), MANUAL (frequentie handmatig instellen).
slagen zenders omschakelen), MANUAL (frequentie handmatig instellen).
Druk op de toets < 2/1 >3/1 om tussen de instellingen om te schakelen.
Alleen in radioweergave mogelijk: zenders automatisch zoeken en opslaan (Travelstore-functie).
Alleen in radioweergave mogelijk: zenders automatisch zoeken en opslaan (Travelstore-functie).
6 zenders worden voor het actuele geheugenniveau onder de voorkeuzetoetsen 1 - 6 (1) opgeslagen. Tijdens FM-weergave kunt u na het omschakelen naar een ander geheugenniveau meer zenders opslaan door het automatisch zenders zoeken opnieuw te starten.
6 zenders worden voor het actuele geheugenniveau onder de Voorkeuzetoetsen 1 - 6 (1) opgeslagen. Tijdens FM-weergave kunt u na het omschakelen naar een ander geheugenniveau meer zenders opslaan, door het automatisch zenders zoeken opnieuw te starten.
Alleen mogelijk wanneer een audiobron is gekozen: alternatieve frequentie (RDS-functie) in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Alleen mogelijk wanneer een audiobron is gekozen: alternatieve frequentie (RDS-functie) in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < 2/2 >3/2 om tussen de instellingen om te schakelen.
Bij ingeschakelde AF-functie (RDS) wordt bij slechte ontvangst automatisch omgeschakeld naar een zender die hetzelfde programma uitzendt.
REG
Alleen mogelijk wanneer een audiobron is gekozen: regionaalfunctie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < 2/1 >3/1 om tussen de instellingen om te schakelen.
Bij ingeschakelde regionaalfunctie wordt alleen naar een alternatieve frequentie van de zender omgeschakeld die hetzelfde regionale programma uitzendt.
ATPS
Alleen mogelijk wanneer een audiobron is gekozen: automatische zoekdoorloop voor verkeersinformatiezenders in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < ② /> ③ om tussen de instellingen om te schakelen.
Wanneer ATPS is ingeschakeld en tijdens CD-, MP3-, WMA- of AUX-weergave bij ingeschakelde voorrang voor verkeersinformatie de ontvangst van de actuele verkeersinformatiezender verloren gaat, wordt op de achtergrond automatisch naar een andere verkeersinformatiezender gezocht.
MONO
Alleen in FM-radioweergave mogelijk: monoweergave voor radiozenders in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < 2 /> ③ om tussen de instellingen om te schakelen.
SCL
Automatische weergave van tekst als lichtkrant in- of uitschakelen. Instellingen: AUTO (aan), MANU (uit).
Druk op de toets < 2/1 >3/1 om tussen de instellingen om te schakelen.
DEMO
Demo-modus in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk gedurende ca. 2 seconden op de toets AUD ⑨ om tussen de instellingen om te schakelen.
DIM
Automatische aanpassing van de displayhelderheid aan de omgevingshelderheid in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < 2 / > 3 om tussen de instellingen om te schakelen.
SPRM
Alleen in MP3- en WMA-weergave mogelijk: Supreme-functie in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < 2 / > 3 om tussen de instellingen om te schakelen.
De supreme-functie zorgt voor een klankverbetering bij titels die met lage bitrate zijn gecodeerd. Door de lage bitrate wordt het bovenste frequentiebereik bij de codering afgekapt. Voor het afspelen berekent de supreme-functie het bovenste frequentiebereik opnieuw en breidt daardoor het klankspectrum uit. Bij titels met hoge of variabele bitrate of met minder duidelijk aanwezig bovenste frequentiebereik zorgt de supreme-functie voor slechts weinig klankverbetering.
NAME SET
Alleen in AUX-weergave mogelijk: naam voor de AUX-ingang kiezen. Instellingen: AUX, TV, VIDEO, GAME, PORTABLE, DVD.
Druk op de toets AUD ⑨ gedurende ca. 2 seconden. Druk op de toets < ② /> ③ om tussen de instellingen om te schakelen.
Opmerking:
10 seconden na de laatste toetsdruk wordt het menu automatisch verlaten.
De AUX-weergave wordt onder de ingestelde naam gekozen.
SYNC
Alleen mogelijk, wanneer de "NO SRC"-modus is gekozen: automatische synchronisatie van de tijd tussen apparaat en ontvangen RDS-zender in- of uitschakelen. Instellingen: ON (aan), OFF (uit).
Druk op de toets < 2/2 >3/2 om tussen de instellingen om te schakelen.
Opmerking:
Zolang de automatische synchronisatie is ingeschakeld, is handmatige instelling van de tijd niet mogelijk.
SWPRE
(alleen Buenos Aires 200)
Alleen mogelijk, wanneer de "NO SRC"-modus is gekozen: voorversterkeruitgang instellen. Instellingen: R (voor externe versterker), SW (voor subwoofer).
Druk op de toets < 2/1 >3/1 om tussen de instellingen om te schakelen.
Bij de instelling "R" staat op de voorversterkeruitgang het volledige frequentiespectrum ter beschikking. Bij de instelling "SW" kunt u voor een aangesloten subwoofer een laagdoorlaatfilter instellen (zie paragraaf Klankinstelling, paragraaf "Lage tonen doorlaatfilter voor de subwoofer instellen").
AUX
Alleen mogelijk, wanneer de "NO SRC"-modus is gekozen: AUX-ingang instellen. Instellingen: OFF (AUX-weergave niet selecteerbaar), ON1 (AUX-weergave selecteerbaar), ON2 (AUX-weergave selecteerbaar, volumereductie aan; zie onder).
Druk op de toets < 2 /> om tussen de instellingen om te schakelen.
Bij instelling "ON2": wanneer het apparaat in AUX-weergave wordt uitgeschakeld, is het na opnieuw inschakelen in eerste instantie gedempt geschakeld ("ATT ON", volumeverlaging aan). Draai de aan-/uit-toets (4) een stap rechtsom, om het laatst ingestelde volume weer te activeren ("ATT OFF", volumeverlaging uit).
OFF
Alleen mogelijk, wanneer de "NO SRC"-modus is gekozen: tijd instellen, waarna het apparaat in de "NO SRC"-modus automatisch wordt uitgeschakeld. Instellen: OFF (uit), 20M (minuten), 40M (minuten), 60M (minuten).
Druk op de toets < (2/2) / >(3/3) om tussen de instellingen om te schakelen.
Opmerking:
Wanneer de automatische afschakeling is ingeschakeld (instelling 20M, 40M of 60M), wordt de modus automatisch uitgeschakeld.
CD READ
Alleen mogelijk, wanneer de "NO SRC"-modus is gekozen: CD-weergave instellen. Instellingen: 1 (voor audio-CD's en MP3-/WMA-CD's), 2 (alleen voor audio-CD's).
Druk op de toets < ( 2\ 0 )> , om tussen de instellingen om te schakelen.
Bij instelling "1" herkent het apparaat zowel audio-CD's als MP3-/WMA-CD's en geeft deze weer. Tegen kopiëren beveiligde CD's kunnen bij deze instelling vaak niet worden afgespeeld. Bij instelling "2" herkent het apparaat alleen audio-CD's en geeft geen MP3-/WMA-CD's weer. Bij deze instelling kunnen ook vele tegen kopiëren beveiligde CD's worden afgespeeld.
Kloktijd handmatig instellen
Alleen mogelijk, wanneer in het gebruikersmenu de instelling "SYNC OFF" is gekozen.
Druk eventueel zo vaak op de toets DISP (12), tot de tijd wordt getoond. Druk gedurende ca. 2 seconden op de toets DISP. Druk op de toets AMV (13) / AFM (14), om de uren in te stellen. Druk op de toets < 2 / > 3 om de minuten in te stellen. Druk kort op de toets DISP (12).
Overige functies
Externe audiobronnen
Externe audiobronnen aansluiten
U kunt externe audiobronnen zoals bijv. draagbare CD-spelers, MiniDisc-spelers, MP3-spelers via de front-AUX-IN-bus (8) (AUX-ingang) aansluiten en in AUX-weergave via de autoradioluidsprekers weergeven.
Naar AUX-weergave overgaan
Druk zo vaak op de aan-/uit-toets 4, tot "AUX" wordt weergegeven.
Opmerkingen:
- U kunt de AUX-ingang uitschakelen, wanneer geen externe audiobron is aangesloten (zie in paragraaf "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "AUX").
- U kunt voor de AUX-ingang een andere naam dan "AUX" kiezen (zie in paragraaf "Gebruikersinstellingen", paragraaf "Instelling in gebruikersmenu uitvoeren", menupunt "NAME SET").
Fabrieksinstellingen herstellen
Druk op de reset-toets met een spits object (bijv. naald of pen).
Fabrieksinstellingen in gebruikersmenu:
| SYNC | ON | AF | ON |
| DIM | OFF | REG | ON |
| SWPRE | R | ATPS | ON |
| SPRM | ON | MONO | OFF |
| NEWS | OFF | SCL | OFF |
| LO.S | OFF | AUX | ON1 |
| DEMO | OFF | CD READ | 1 |
Technische gegevens
Versterker
Uitgangsvermogen: 4 x 30 Watt sinus conform DIN 45324 bij 14,4 V aan 4 Ohm. 4 x 50 W max. vermogen
Tuner
Golfgebied (Europa): FM: 87,5 - 108 MHz MW: 531 - 1611 kHz LW: 153 - 281 kHz Frequentiebereik FM: 30 - 15000 Hz
Frequentiebereik: 20 - 20 000 Hz
Pre-amp uitgang (alleen Buenos Aires 200) 2 kanalen: 2 V
Ingangsgevoeligheid
AUX-ingang: 1,2 V/10 kΩ
Afmetingen en gewicht
BxHxD (mm): 182x53x155
Wijzigingen voorbehouden
① knop
Om het afneembare paneel los te maken
(2) <knop
Veiligheidsadviezen
Neem tijdens het monteren en aansluiten de volgende veiligheidsadviezen in acht.
- Klem de minpool van de batterij af! Neem de veiligheidsadviezen van de fabrikant in acht. Let bij het boren van gaten op dat er geen voertuigonderdelen worden beschadigd.
- De dwarsdoorsnede van de plus- en minkabel mag niet minder dan 1,5 mm² zijn. Sluit de stekker aan de voertuigkant niet aan op de radio!
De voor uw voertuig vereiste adapterkabel is bij de BLAUPUNKT-vakhandel verkrijgbaar!
- Afhankelijk van de uitvoering kan uw auto afwijken van deze beschrijving. Voor schade door fouten in montage of aansluiting en schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid.
Mochten de hier vermelde aanwijzingen voor de montage voor u niet van toepassing zijn, neem dan contact op met uw Blaupunkt-vakhandel, uw autofabrikant of onze telefoon-hotline.
Bij inbouw van een versterker of cd-wisselaar moeten eerst de massacontacten van de apparaten worden verbonden voordat de stekkers voor de line-in- of line-out-bussen worden aangesloten.
De massa van andere apparaten mag niet aan de massa van de autoradio (huis) worden aangesloten.
SW - Monteringsanvisning
Skyddsanvisningar
Voordat u met de installatie begint en de aansluitingen maakt, dient u de volgende veiligheidsinstructies in acht te nemen:
Sluit de luidsprekers van het voertuig niet aan op de radio!
Sluit de negatieve pool los van de accu! Volg de veiligheidsinstructies van de voertuigfabrikant op. - Zorg ervoor dat u geen schade toebrengt aan de onderdelen van het voertuig tijdens de installatie. Alle plus- en minleidingen moeten dikker zijn dan 1,5 mm2.
U kunt een adapterkabel die nodig is voor uw voertuig verkrijgen bij een BLAUPUNKT-dealer.
Afhankelijk van de uitvoering kan uw voertuig afwijken van de hier beschreven beschrijving. Wij aanvaarden geen aansprakelijkheid voor schade die voortvloeit uit onjuiste installatie of aansluiting of voor andere schade.
Mochten de hier vermelde instructies voor de installatie niet van toepassing zijn op uw specifieke installatiesituatie, neem dan contact op met uw Blaupunkt-dealer, de voertuigfabrikant of onze telefonische hulplijn.
Voor vragen over de installatie van de meegeleverde apparatuur, neem dan contact op met de vertegenwoordiger van Blaupunkt, de fabrikant van het voertuig of onze telefonische hulplijn.
De massa van andere apparaten mag niet worden aangesloten op de massa van de autoradio (behuizing).
De werking van de pomp wordt weergegeven in de afbeelding van het voertuig (tonoetn).
Meegeleverde montage- en aansluitonderdelen
Als speciaal accessoire verkrijgbaar
Saatavana lisätarvikkeena
