BEDIENUNGSANLEITUNG BUENOS AIRES 200 BLAUPUNKT

09.12.2008 9:43:33 Uhr

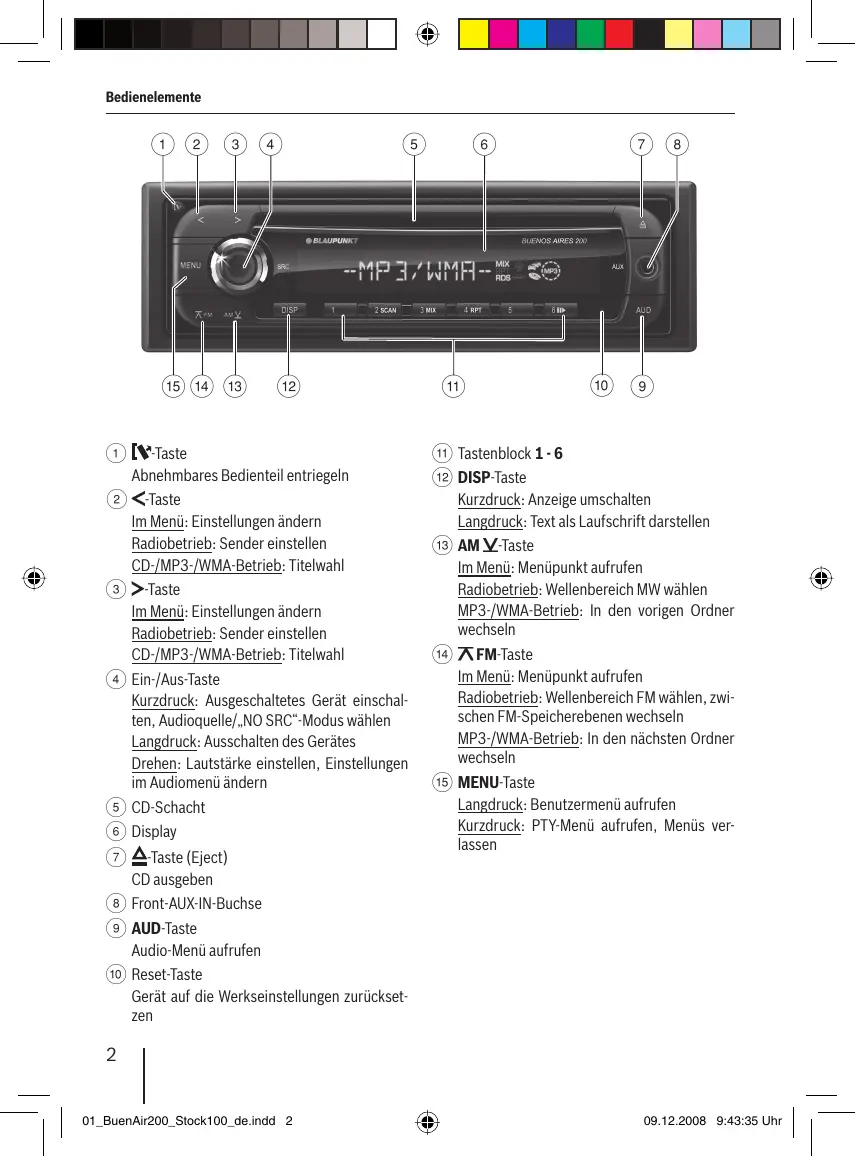

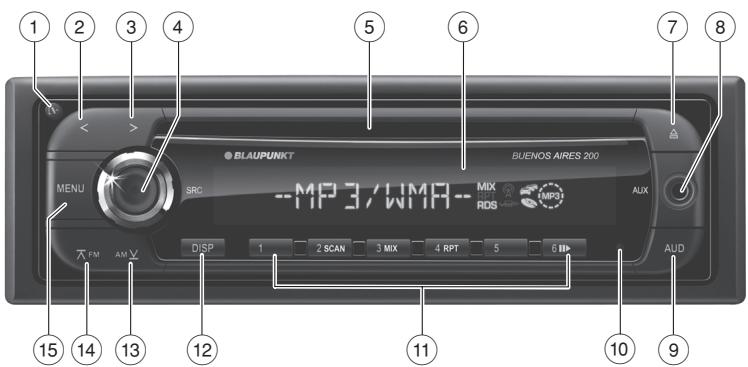

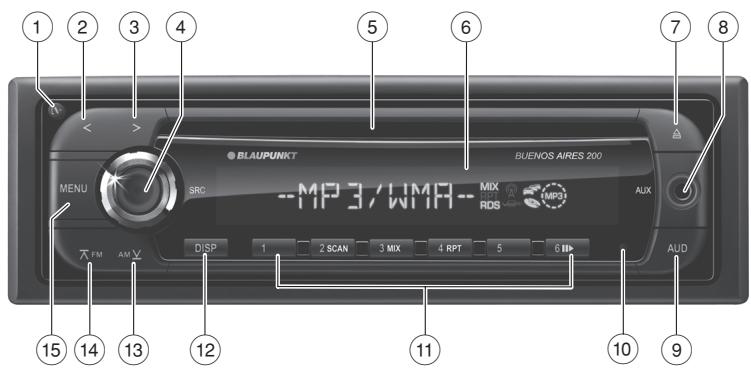

-Taste Abnehmbares Bedienteil entriegeln -Taste Im Menü: Einstellungen ändern Radiobetrieb: Sender einstellen CD-/MP3-/WMA-Betrieb: Titelwahl -Taste Im Menü: Einstellungen ändern Radiobetrieb: Sender einstellen CD-/MP3-/WMA-Betrieb: Titelwahl Ein-/Aus-Taste Kurzdruck: Ausgeschaltetes Gerät einschalten, Audioquelle/„NO SRC“-Modus wählen Langdruck: Ausschalten des Gerätes Drehen: Lautstärke einstellen, Einstellungen im Audiomenü ändern CD-Schacht Display

-Taste (Eject) CD ausgeben 8 Front-AUX-IN-Buchse 9 AUD-Taste Audio-Menü aufrufen : Reset-Taste Gerät auf die Werkseinstellungen zurücksetzen

: 9 ; Tastenblock 1 - 6 < DISP-Taste Kurzdruck: Anzeige umschalten Langdruck: Text als Laufschrift darstellen = AM -Taste Im Menü: Menüpunkt aufrufen Radiobetrieb: Wellenbereich MW wählen MP3-/WMA-Betrieb: In den vorigen Ordner wechseln > FM-Taste Im Menü: Menüpunkt aufrufen Radiobetrieb: Wellenbereich FM wählen, zwischen FM-Speicherebenen wechseln MP3-/WMA-Betrieb: In den nächsten Ordner wechseln ? MENU-Taste Langdruck: Benutzermenü aufrufen Kurzdruck: PTY-Menü aufrufen, Menüs verlassen

09.12.2008 9:43:35 Uhr

Wichtige Informationen p. 4
Zu dieser Anleitung p. 4
Zu Ihrer Sicherheit p. 4
Reinigungshinweis p. 5
Altgerät-Entsorgung p. 5
Lieferumfang p. 5
Sonderzubehör p. 5
Gewährleistung p. 5
In Betrieb nehmen p. 6
Bedienteil abnehmen/anbringen p. 6
Ein-/Ausschalten p. 6
Lautstärke einstellen p. 6
„NO SRC“-Modus (stummgeschaltet) p. 6
Vorverstärkerausgang (nur Buenos Aires 200) p. 7
Radiobetrieb p. 7
RDS p. 7
In den Radiobetrieb wechseln p. 7
Speicherebene (FM1, FM2, FM3, MW) wählen p. 7
Sender einstellen p. 8
PTY p. 8
Sender speichern/Gespeicherten Sender aufrufen p. 9
Sender automatisch speichern (Travelstore) p. 9
Vorrang für Verkehrsdurchsagen ein-/ausschalten p. 9
Anzeige einstellen p. 9
CD-/MP3-/WMA-Betrieb p. 10
Grundlegende Informationen p. 10
In den CD-/MP3-/WMA-Betrieb wechseln p. 10
CD einlegen p. 10
CD entnehmen p. 10
Titel wählen p. 10
Ordner wählen (nur im MP3-/WMA-Betrieb) p. 11
Titel-Direktwahl p. 11
Schneller Suchlauf p. 11
Wiedergabe unterbrechen p. 11
Alle Titel anspielen p. 11
Titel in zufälliger Reihenfolge abspielen p. 11
Einzelne Titel bzw. Verzeichnisse wiederholt abspielen p. 11
Anzeige einstellen p. 12
DEUTSCH Inhalt Klangeinstellungen p. 12
Audiomenü aufrufen und verlassen p. 12
Einstellung im Audiomenü vornehmen p. 12
Pegel für eine Audioquelle anpassen p. 13
Tiefpassﬁlter für den Subwoofer einstellen (nur Buenos Aires 200) p. 13
Lautsprechertyp einstellen p. 13
Benutzereinstellungen p. 14
Benutzermenü aufrufen und verlassen p. 14
Einstellung im Benutzermenü vornehmen p. 14
Uhrzeit manuell einstellen p. 16
Weitere Funktionen p. 17
Externe Audioquellen p. 17
Werkseinstellungen wiederherstellen p. 17
Technische Daten p. 17
Einbauanleitung p. 130

09.12.2008 9:43:36 Uhr

Wichtige Informationen Wichtige Informationen Zu dieser Anleitung Diese Anleitung enthält wichtige Informationen, um das Gerät einfach und sicher einzubauen und zu bedienen.

Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Gerät benutzen.
Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
Geben Sie das Gerät an Dritte stets zusammen mit dieser Anleitung weiter. Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Gerät verwenden. Verwendete Symbole In dieser Anleitung werden folgende Symbole verwendet: VORSICHT! Warnt vor Laserstrahl Konformitätserklärung Hiermit erklärt die Blaupunkt GmbH, dass sich die Geräte Buenos Aires 200 und Stockholm 100 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 89/336/EWG beﬁnden. Zu Ihrer Sicherheit Das Gerät wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Wenn Sie das Gerät selbst einbauen Sie dürfen das Gerät nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung. Das müssen Sie beachten! VORSICHT! VORSICHT! Warnt vor Beschädigung des CD-Laufwerks Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien. 쏅 Kennzeichnet einen Handlungsschritt
Kennzeichnet eine Aufzählung Bestimmungsgemäßer Gebrauch Dieses Gerät ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen. Im Gerät beﬁndet sich ein Class-1Laser, der Ihre Augen verletzen kann. Öffnen Sie das Gerät nicht und nehmen Sie keine Änderungen daran vor. Im Betrieb:
Bedienen Sie das Gerät nur dann, wenn es die Verkehrslage zulässt! Halten Sie an geeigneter Stelle an, um umfangreiche Bedienungen durchzuführen.
Entnehmen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an.
Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z. B. der Polizei) hören zu können. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

09.12.2008 9:43:36 Uhr

Ohne Bedienteil ist das Gerät für Diebe wertlos. Entnehmen sie das Bedienteil immer, wenn Sie das Fahrzeug verlassen.
Transportieren Sie das Bedienteil so, dass es vor Stößen geschützt ist und die Kontakte nicht verschmutzen können. Reinigungshinweis Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pﬂegemittel können Stoffe enthalten, welche die Oberﬂäche des Gerätes angreifen. Verwenden Sie zur Reinigung des Gerätes nur ein trockenes oder leicht feuchtes Tuch. Reinigen Sie bei Bedarf die Kontakte des Bedienteils mit einem weichen, mit Reinigungsalkohol getränkten Tuch. Altgerät-Entsorgung Entsorgen Sie Ihr Altgerät nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme. Lieferumfang Im Lieferumfang enthalten sind: 1 Autoradio 1 Bedienungsanleitung 1 Stoffetui für das Bedienteil 1 Halterahmen 1 Kleinteileset Sonderzubehör (nicht im Lieferumfang) Benutzen Sie nur von Blaupunkt zugelassenes Sonderzubehör, beispielsweise:
Blaupunkt- oder Velocity-Verstärker (Ampliﬁer) Informieren Sie sich bei Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt. com. DEUTSCH Wichtige Informationen Gewährleistung Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www. blaupunkt.com abrufen oder direkt anfordern bei: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim Service In einigen Ländern bietet Blaupunkt einen Reparatur- und Abholservice. Unter www.blaupunkt.com können Sie sich informieren, ob dieser Service in Ihrem Land verfügbar ist. Möchten Sie diesen Service in Anspruch nehmen, können Sie über das Internet einen Abholservice für Ihr Gerät anfordern. 2 Demontagewerkzeuge 1 Anschlusskabel

09.12.2008 9:43:36 Uhr

In Betrieb nehmen In Betrieb nehmen Bedienteil abnehmen/anbringen Ihr Gerät ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet. Nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Ohne dieses Bedienteil ist das Gerät für einen Dieb wertlos. Hinweise:

Bei ausgeschalteter Fahrzeugzündung kann das Gerät nicht mit der Ein-/Aus-Taste 4 eingeschaltet werden.
Das Gerät wird mit der Fahrzeugzündung aus- und wieder eingeschaltet, wenn es mit der Zündung verbunden ist (siehe Einbauanleitung). Vorsicht Lautstärke einstellen Beschädigung des Bedienteils Lassen Sie das Bedienteil nicht fallen. Setzen Sie das Bedienteil nicht direktem Sonnenlicht oder anderen Wärmequellen aus. Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut. Die Lautstärke ist in Schritten von 0 (aus) bis 66 (maximal) einstellbar. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Lautstärke zu verändern. Bedienteil abnehmen 쏅 Drücken Sie die Taste teil zu entriegeln. 1, um das Bedien- 쏅 Fassen Sie das Bedienteil an der linken Seite an und ziehen Sie es zuerst gerade und dann nach links aus der Halterung heraus. Bedienteil anbringen 쏅 Schieben Sie das Bedienteil in die Halterung am rechten Gehäuserand. 쏅 Drücken Sie das Bedienteil vorsichtig in die linke Halterung, bis es einrastet. Ein-/Ausschalten 쏅 Drücken Sie bei eingeschalteter Fahrzeugzündung die Ein-/Aus-Taste 4 kurz, um das Gerät einzuschalten. - bzw. 쏅 Drücken Sie die Ein-/Aus-Taste 4 für ca. 2 Sekunden, um das Gerät auszuschalten. Hinweis: Ist ein Telefon oder Navigationssystem wie in der Einbauanleitung beschrieben mit dem Gerät verbunden, wird das Gerät bei einem Telefongespräch bzw. einer Navigationsdurchsage stummgeschaltet. Im Display erscheint dann „PHONE“. „NO SRC“-Modus (stummgeschaltet) Statt einer Audioquelle können Sie den „NO SRC“Modus auswählen („No Source“: Keine Audioquelle). Im „NO SRC“-Modus ist keine Audioquelle ausgewählt. Das Gerät ist stummgeschaltet und schaltet sich ggf. automatisch nach einer voreingestellten Zeit aus (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „OFF“). Bestimmte Benutzereinstellungen können Sie nur im „NO SRC“-Modus vornehmen. In den „NO SRC“-Modus wechseln 쏅 Drücken Sie die Ein-/ Aus-Taste 4 so oft, bis „NO SRC“ angezeigt wird. Das Gerät merkt sich die zuletzt gehörte Audioquelle für das nächste Einschalten. Eine eingelegte CD verbleibt im Gerät.

09.12.2008 9:43:37 Uhr

Radiobetrieb Vorverstärkerausgang (nur Buenos Aires 200) Radiobetrieb Dieses Gerät verfügt über einen Vorverstärkerausgang. Einstellungen für den Vorverstärkerausgang:

Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SWPRE“
Kapitel „Klangeinstellungen“, Abschnitt „Tiefpassﬁlter für Subwoofer einstellen“. RDS Viele FM-Sender strahlen neben ihrem Programm ein RDS-Signal (Radio Data System) aus, das die folgenden Zusatzfunktionen ermöglicht:
Der Sendername wird im Display angezeigt.
Das Gerät erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in jeder Betriebsart (z. B. im CD-Betrieb) automatisch durchschalten.
Alternativfrequenz (AF): Wenn RDS eingeschaltet ist, schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders.
Regional (REG): Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Bei eingeschalteter REG-Funktion wechselt das Gerät nur auf Alternativfrequenzen, auf denen dasselbe Regionalprogramm ausgestrahlt wird. DEUTSCH In Betrieb nehmen Zum Ein- und Ausschalten der RDS- bzw. REGFunktion lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“ (Menüpunkte „AF“, „REG“). In den Radiobetrieb wechseln 쏅 Drücken Sie die Ein-/Aus-Taste 4 so oft, bis „FM“/„AM“ angezeigt wird. Speicherebene (FM1, FM2, FM3, MW) wählen 쏅 Drücken Sie die Taste FM > so oft, bis die gewünschte FM-Speicherebene (FM1, FM2, FM3) angezeigt wird. - bzw. 쏅 Drücken Sie die Taste AM =, um die Speicherebene MW zu wählen. Hinweis: Auf jeder Speicherebene können bis zu 6 Sender gespeichert werden.

09.12.2008 9:43:37 Uhr

Radiobetrieb Sender einstellen Mit den Tasten 2 / 3 können Sie Sender entweder manuell oder mit Hilfe des automatischen Suchlaufs einstellen oder zwischen den gespeicherten Sendern wechseln. Stellen Sie die gewünschte Funktion zuvor im Benutzermenü ein (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „AUTO1 / AUTO2 / MANUAL“). Sendersuchlauf starten (Einstellung „AUTO1“) 쏅 Drücken Sie die Taste 2 / 3 kurz, um den nächsten empfangbaren Sender einzustellen. Hinweise:

Bei eingeschaltetem Vorrang für Verkehrs) werden nur Verkehrsfunksenfunk ( der eingestellt.
Die Empﬁndlichkeit des Suchlaufs kann eingestellt werden (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Ein-stellung im Benutzermenü vornehmen“, Menüpunkt „LO.S“). stimmten Programmtyps suchen, z. B. nach Rockoder Sportsendungen. Beachten Sie, dass PTY nicht von allen Sendern unterstützt wird. Programmtyp wählen und Sender suchen Sie können einen beliebigen oder einen zuvor gespeicherten Programmtyp (siehe Abschnitt „Programmtyp speichern“) auswählen. 쏅 Drücken Sie die Taste MENU ? kurz. Das PTY-Menü wird angezeigt. 쏅 Drücken Sie ggf. die Taste AM =/ FM > so oft, bis der gewünschte Programmtyp angezeigt wird. - oder 쏅 Drücken Sie die Stationstaste 1 - 6 ;, auf der der gewünschte Programmtyp gespeichert ist . 쏅 Drücken Sie die Taste 2 / 3 kurz, um den Suchlauf zum nächsten Sender des gewählten Programmtyps zu starten. 쏅 Drücken Sie ggf. die Taste MENU ? kurz, um das PTY-Menü zu verlassen oder den Suchlauf abzubrechen. Sender manuell einstellen (Einstellung „MANUAL“) 쏅 Drücken Sie die Taste 2 / 3 ein- oder mehrmals kurz, um die Frequenz schrittweise zu ändern. Hinweise:
Wird kein Sender mit dem ausgewählten Programmtyp gefunden, wird kurz „NO PTY“ angezeigt. Der zuletzt gespielte Sender wird wieder eingestellt. 쏅 Halten Sie die Taste 2 / 3 gedrückt, um die Frequenz schnell zu ändern.

Die Displaysprache für die Anzeige der Programmtypen kann eingestellt werden (siehe Abschnitt „Sprache für Programmtypen einstellen“). Zwischen gespeicherten Sendern wechseln (Einstellung „AUTO2“) 쏅 Drücken Sie die Taste 2 / 3 kurz, um den Sender auf dem nächsten Speicherplatz einzustellen. PTY Ein FM-Sender kann seinen aktuellen Programmtyp übermitteln, z. B. KULTUR, POP, JAZZ, ROCK, SPORT oder WISSEN. Mit der PTY-Funktion können Sie so gezielt nach Sendungen eines be- Programmtyp speichern Sie können Programmtypen auf den Stationstasten speichern und für die Suche auswählen. 쏅 Drücken Sie die Taste MENU ? kurz, um das PTY-Menü zu öffnen. 쏅 Drücken Sie ggf. die Taste AM =/ FM > so oft, bis der gewünschte Programmtyp angezeigt wird.

09.12.2008 9:43:37 Uhr

쏅 Drücken Sie die gewünschte Stationstaste

1 - 6 ; für ca. 2 Sekunden, um den Programmtyp zu speichern.

쏅 Drücken Sie die Taste MENU ? kurz, um das PTY-Menü zu verlassen. Sprache für Programmtypen einstellen Sie können die Sprache auswählen, in der die Programmtypen angezeigt werden. 쏅 Drücken Sie die Taste MENU ? kurz, um das PTY-Menü zu öffnen. 쏅 Drücken Sie die Taste DISP < kurz, um das Sprachmenü zu öffnen. 쏅 Drücken Sie ggf. die Taste AM =/ FM > so oft, bis die gewünschte Sprache (ENGLISH/FRENCH/GERMAN) angezeigt wird. 쏅 Drücken Sie die Taste DISP < kurz. 쏅 Drücken Sie die Taste MENU ? kurz, um das PTY-Menü zu verlassen. Sender speichern/Gespeicherten Sender aufrufen 쏅 Wählen Sie die gewünschte Speicherebene. 쏅 Stellen Sie ggf. den gewünschten Sender ein. 쏅 Drücken Sie die Stationstaste 1 - 6 ; für ca. 2 Sekunden, um den aktuellen Sender auf der Taste zu speichern. - bzw. 쏅 Drücken Sie die Stationstaste 1 - 6 ; kurz, um den gespeicherten Sender aufzurufen. Sender automatisch speichern (Travelstore) Hinweis: Bei eingeschaltetem Vorrang für Verkehrs) werden nur Verkehrsfunksender funk ( gespeichert. DEUTSCH Radiobetrieb Vorrang für Verkehrsdurchsagen ein-/ausschalten 쏅 Drücken Sie die Taste FM > für ca. 2 Sekunden, um den Vorrang ein- bzw. auszuschalten. Bei eingeschaltetem Vorrang wird im Display ) angezeigt. Während eidas Stau-Symbol ( ner durchgeschalteten Verkehrsdurchsage wird „TRAFFIC“ im Display angezeigt. Hinweise:

Die Lautstärke, die Sie während einer Verkehrsdurchsage einstellen, wird bei den nächsten Durchsagen automatisch eingestellt.
Um eine durchgestellte Verkehrsdurchsage abzubrechen, drücken Sie die Taste FM > für ca. 2 Sekunden. Anzeige einstellen 쏅 Drücken Sie die Taste DISP < ein- oder zweimal, um zwischen diesen Anzeigen zu wechseln: Anzeige FREQ/PS Bedeutung Frequenz/Sendername R-TEXT Radiotext CLOCK Uhrzeit 쏅 Drücken Sie die Taste DISP < für ca. 2 Sekunden, um den angezeigten Text einmal als Laufschrift einzublenden. Mit Travelstore werden jeweils 6 Sender der Region auf der aktuellen Speicherebene gespeichert. Zuvor gespeicherte Sender der Speicherebene werden dabei gelöscht. Um die Travelstore-Funktion zu starten, wählen Sie im Benutzermenü den Menüpunkt „A-MEMORY“ (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“).

09.12.2008 9:43:37 Uhr

CD-/MP3-/WMA-Betrieb CD-/MP3-/WMA-Betrieb Grundlegende Informationen Sie können mit diesem Autoradio Audio-CDs (CDDA) sowie CD-R/RWs mit Audio-, MP3- oder WMA-Dateien abspielen. Zerstörungsgefahr des CD-Laufwerks! Unrund konturierte CDs (Shape-CDs) und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden. Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen. Hinweise:

Für eine einwandfreie Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo.
Blaupunkt kann nicht die einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CDRohlinge garantieren. Beachten Sie beim Vorbereiten einer MP3-/WMACD die folgenden Angaben:
Benennung von Titeln und Verzeichnissen: – Max. 16 Zeichen inkl. der Dateiendung „.mp3“ bzw. „.wma“ (bei mehr Zeichen verringert sich die Anzahl der vom Gerät erkennbaren Titel und Ordner) – Keine Umlaute oder Sonderzeichen
CD-Formate: Audio-CD (CDDA), CD-R/RW, Ø: 12 cm
CD-Datenformate: ISO 9669 Level 1 und 2, Joliet
CD-Brenngeschwindigkeit: Max. 16-fach (empfohlen)
Dateiendung von Audiodateien: – .MP3 für MP3-Dateien – .WMA für WMA-Dateien
WMA-Dateien nur ohne Digital Rights Management (DRM) und erstellt mit Windows Media Player ab Version 8
MP3-ID3-Tags: Version 1 und 2

Bitrate für die Erzeugung von Audiodateien: – MP3: 32 bis 320 kbps – WMA: 32 bis 192 kbps
Max. Anzahl von Titeln und Ordnern: 999 Titel, 99 Ordner In den CD-/MP3-/WMA-Betrieb wechseln 쏅 Drücken Sie die Ein-/Aus-Taste 4 so oft, bis „CD“ angezeigt wird. Hinweis: Der CD-/MP3-/WMA-Betrieb kann nur ausgewählt werden, wenn eine entsprechende CD eingelegt ist. CD einlegen Hinweis: Der automatische Einzug der CD darf nicht behindert oder unterstützt werden. 쏅 Schieben Sie die CD in den CD-Schacht 5, bis ein Widerstand spürbar wird. Die CD wird automatisch eingezogen und die Wiedergabe beginnt. Im Display wird bei eingelegter CD das CD-Symbol angezeigt. CD entnehmen Hinweise:
Eine ausgeschobene und nicht entnommene CD wird nach ca. 10 Sekunden automatisch wieder eingezogen.
Sie können CDs auch ausschieben lassen, wenn das Gerät ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist. 쏅 Drücken Sie die Taste 7, um eine eingelegte CD auszuschieben. Titel wählen 쏅 Drücken Sie die Taste 2 / 3 kurz, um zum vorherigen/nächsten Titel zu wechseln. Hinweis: Einmaliges Drücken von tuellen Titel erneut. 2 startet den ak-

09.12.2008 9:43:37 Uhr

Ordner wählen (nur im MP3-/WMABetrieb) 쏅 Drücken Sie die Taste AM =/ FM >, um zum vorherigen/nächsten Ordner zu wechseln. Titel-Direktwahl Sie können einen Titel auch direkt auswählen, ohne dabei die aktuelle Wiedergabe zu unterbrechen. 쏅 Drücken Sie die Taste MENU ? kurz. Im Display wird kurz „FLD SEL“ angezeigt. 쏅 Drücken Sie im MP3-/WMA-Betrieb die Taste 2, um aus dem aktuellen in den übergeordneten Ordner zu wechseln. 쏅 Drücken Sie die Taste AM =/ FM > ein- oder mehrmals oder drehen Sie die Ein/Aus-Taste 4, um einen Titel bzw. im MP3-/ WMA-Betrieb auch einen Unterordner im aktuellen Ordner zu wählen. 쏅 Drücken Sie die Taste AUD 9, um den ausgewählten Titel zu starten bzw. den Unterordner zu öffnen. Hinweis: Durch Drücken der Taste MENU ?, können Sie die Direktwahl abbrechen, ohne einen neuen Titel zu starten. den aktuell angespielten Titel weiter zu hören („SCN OFF“). Titel in zufälliger Reihenfolge abspielen DEUTSCH CD-/MP3-/WMA-Betrieb 쏅 Drücken Sie die Taste 3 MIX ;, um die MIXFunktion einzuschalten (Audio-CD: „MIX CD“; MP3: „MIX FLDR“) bzw. auszuschalten („MIX OFF“). Ist die MIX-Funktion eingeschaltet, wird das MIX-Symbol im Display angezeigt. Einzelne Titel bzw. Verzeichnisse wiederholt abspielen 쏅 Drücken Sie die Taste 4 RPT ; ein- oder zweimal, um zwischen den Wiedergabemodi zu wechseln: Betrieb Anzeige Bedeutung RPT TRCK Titel wiederholen RPT FILE Titel wiederholen MP3/ WMA RPT FLDR Ordner wiederholen Allg. RPT OFF Normale Wiedergabe Ist die RPT-Funktion eingeschaltet, wird das RPT-Symbol im Display angezeigt. Schneller Suchlauf 쏅 Halten Sie die Taste 2 / 3 solange gedrückt, bis die gewünschte Stelle erreicht ist. Wiedergabe unterbrechen 쏅 Drücken Sie die Taste 6 ;, um die Wiedergabe zu unterbrechen („PAUSE“) bzw. wieder fortzusetzen. Alle Titel anspielen Mit der Scan-Funktion wird jeder Titel der CD für ca. 10 Sekunden angespielt. 쏅 Drücken Sie die Taste 2 SCAN ;, um das Anspielen zu starten („SCN TRCK“) bzw. um

09.12.2008 9:43:37 Uhr

CD-/MP3-/WMA-Betrieb Klangeinstellungen Anzeige einstellen Klangeinstellungen 쏅 Drücken Sie die Taste DISP < ein- oder mehrmals, um zwischen diesen Anzeigen zu wechseln: Die Einstellungen im Audiomenü sowie die Anpassung des Pegels gelten für die jeweils aktuelle Audioquelle. Betrieb Anzeige Bedeutung D-TITLE CD-Name T-TITLE Titelname

MP3/ WMA CLOCK Spielzeit/Titelnummer Uhrzeit TITLE Titelname* P-TIME ALBUM Albumname* FOLDER Ordnername Dateiname FILE P-TIME CLOCK Spielzeit/Titelnummer Uhrzeit Audiomenü aufrufen und verlassen 쏅 Drücken Sie ggf. die Ein-/Aus-Taste 4 so oft, bis die gewünschte Audioquelle gewählt ist. 쏅 Drücken Sie die Taste AUD 9 kurz, um das Audiomenü zu öffnen. 쏅 Drücken Sie die Taste AUD 9 so oft, bis der gewünschte Menüpunkt ausgewählt ist. 쏅 Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt). 쏅 Drücken Sie die Taste MENU ? kurz, um das Audiomenü zu verlassen. Einstellung im Audiomenü vornehmen

Nur wenn als ID3-Tag gespeichert 쏅 Drücken Sie die Taste DISP < für ca. 2 Sekunden, um den angezeigten Text einmal als Laufschrift einzublenden. SW L (nur Buenos Aires 200) Subwoofer-Pegel. Einstellungen: -15 bis +15. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. X-BASS Anhebung der Bässe bei geringer Lautstärke. Einstellungen: OFF (aus), 1, 2 (stärkste Anhebung). 쏅 Drehen Sie die Ein-/Aus-Taste 4, um zwischen den Einstellungen zu wechseln.

NATURAL / ROCK / POPS / EASY / TOP40 /

Equalizer-Voreinstellungen: NATURAL, ROCK, POPS, EASY, TOP40, JAZZ, GAME. „USER“ ist keine Equalizer-Voreinstellung und erscheint als Menüpunkt nur, wenn Sie zuletzt den Bass-, Höhen- oder Mittenpegel manuell eingestellt haben. Sobald Sie eine Equalizer-Voreinstellung wählen, werden Ihre manuell vorgenommenen Einstellungen durch die Voreinstellung ersetzt.

09.12.2008 9:43:38 Uhr

쏅 Drehen Sie die Ein-/Aus-Taste 4, um zwischen den Einstellungen zu wechseln. 쏅 Drücken Sie die Taste MENU ? kurz, um das Menü zu verlassen. BAS L Basspegel. Einstellungen: -7 bis +7. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. Tiefpassﬁlter für den Subwoofer einstellen (nur Buenos Aires 200) MID L Mittenpegel. Einstellungen: -7 bis +7. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. TRE L Höhenpegel. Einstellungen: -7 bis +7. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. BAL Lautstärkeverteilung links/rechts (Balance). Einstellungen: L 9 (links) bis R 9 (rechts). 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. FAD Lautstärkeverteilung vorn/hinten (Fader). Einstellungen: F 9 (vorn) bis R 9 (hinten). 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. Pegel für eine Audioquelle anpassen Sie können den Pegel für jede Audioquelle separat einstellen, z. B. um einen einheitlichen Wiedergabepegel für alle Audioquellen zu erreichen. Einstellungen: Für AUX -8 bis +8, für alle anderen Audioquellen -8 bis 0. 쏅 Drücken Sie ggf. die Ein-/Aus-Taste 4 so oft, bis die gewünschte Audioquelle gewählt ist. DEUTSCH Klangeinstellungen Nur möglich, wenn im Benutzermenü die Einstellung SWPRE SW gewählt ist. Einstellungen: THRU (kein Tiefpassﬁlter), 80H (Hz), 120H (Hz), 160H (Hz). 쏅 Drücken Sie die Taste AUD 9 für ca. 2 Sekunden. Der Menüpunkt „LPF“ ist ausgewählt. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen. 쏅 Drücken Sie die Taste MENU ? kurz, um das Menü zu verlassen. Lautsprechertyp einstellen Stellen Sie den am Gerät angeschlossenen Lautsprechertyp ein, um den Klang zu optimieren. Einstellungen: SP OFF (kein Typ ausgewählt), SP 5/4 (Lautsprecher mit 4 oder 5 Zoll Durchmesser), SP 6*9/6 (Lautsprecher mit 6 oder 6x9 Zoll Durchmesser), SP OEM (Original BlaupunktLautsprecher). 쏅 Drücken Sie ggf. die Ein-/Aus-Taste 4 so oft, bis „NO SRC“ gewählt ist. 쏅 Drücken Sie die Taste AUD 9 kurz. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um zwischen den Einstellungen zu wechseln. 쏅 Drücken Sie die Taste AUD 9 kurz, um das Menü zu verlassen. 쏅 Drücken Sie die Taste AUD 9 für ca. 2 Sekunden. 쏅 Drücken Sie ggf. die Taste AUD 9 kurz, um den Menüpunkt „V-OFF“ auszuwählen. 쏅 Drehen Sie die Ein-/Aus-Taste 4, um die Einstellung vorzunehmen.

09.12.2008 9:43:38 Uhr

Benutzereinstellungen Benutzereinstellungen Benutzermenü aufrufen und verlassen 쏅 Drücken Sie die Taste MENU ? für ca. 2 Sekunden, um das Menü zu öffnen. 쏅 Drücken Sie die Taste AM =/ FM > so oft, bis der gewünschte Menüpunkt ausgewählt ist. 쏅 Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt). 쏅 Drücken Sie die Taste MENU kurz, um das Menü zu verlassen. Einstellung im Benutzermenü vornehmen LO.S Nur im FM-Radiobetrieb möglich: Geringe Empﬁndlichkeit für Sendersuchlauf ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. NEWS Nur möglich, wenn eine Audioquelle ausgewählt ist: Vorrang für Nachrichtensendungen im CD-, MP3-, WMA- und AUX-Betrieb ein- oder ausschalten und den Mindestabstand zwischen zwei durchgeschalteten Nachrichtensendungen einstellen. Einstellungen: OFF (aus), 00M (kein Mindestabstand), 10M - 90M (Mindestabstand 10 bis 90 Minuten in 10-Minuten-Schritten). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Hinweis: Nachrichtensendungen werden nur dann korrekt durchgeschaltet, wenn sie durch das PTY-Signal „NEWS“ gekennzeichnet sind.

AUTO1 / AUTO2 / MANUAL

Nur im Radiobetrieb möglich: Modus für das Einstellen von Sendern wählen. Einstellungen: AUTO1 (Sendersuchlauf), AUTO2 (zwischen ge- speicherten Sendern wechseln), MANUAL (Frequenz manuell einstellen). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. A-MEMORY Nur im Radiobetrieb möglich: Sender automatisch suchen und speichern (Travelstore-Funktion). 쏅 Drücken Sie die Taste AUD 9 für ca. 2 Sekunden. 6 Sender werden für die aktuelle Speicherebene auf den Stationstasten 1 - 6 ; gespeichert. Im FM-Betrieb können Sie nach Wechsel auf eine andere Speicherebene weitere Sender speichern, wenn Sie die automatische Senderspeicherung erneut starten. Nur möglich, wenn eine Audioquelle ausgewählt ist: Alternativfrequenz (RDS-Funktion) ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Bei eingeschalteter AF-Funktion (RDS) wird bei schlechtem Empfang automatisch auf einen Sender umgeschaltet, der das gleiche Programm ausstrahlt. REG Nur möglich, wenn eine Audioquelle ausgewählt ist: Regional-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Bei eingeschalteter Regional-Funktion wird nur auf eine Alternativfrequenz des Sender umgeschaltet, auf der dasselbe Regionalprogramm ausgestrahlt wird. ATPS Nur möglich, wenn eine Audioquelle ausgewählt ist: Automatischen Suchlauf für Verkehrsfunksender ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus).

09.12.2008 9:43:38 Uhr

쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Ist ATPS eingeschaltet und geht im CD-, MP3-, WMA- oder AUX-Betrieb bei eingeschaltetem Vorrang für Verkehrsdurchsagen der Empfang des aktuellen Verkehrsfunksenders verloren, wird im Hintergrund automatisch nach einem anderen Verkehrsfunksender gesucht. MONO Nur im FM-Radiobetrieb möglich: Mono-Wiedergabe für Radiosender ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. SCL Automatische Anzeige von Text als Laufschrift ein- oder ausschalten. Einstellungen: AUTO (ein), MANU (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. DEMO Demo-Modus ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste AUD 9 für ca. 2 Sekunden, um zwischen den Einstellungen zu wechseln. DIM Automatische Anpassung der Display-Helligkeit an die Umgebungshelligkeit ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. SPRM Nur im MP3- und WMA-Betrieb möglich: SupremeFunktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Die Supreme-Funktion führt zu einer Klangverbesserung bei Titeln, die mit geringer Bitrate codiert wurden. Durch die geringe Bitrate wird der obere Frequenzbereich bei der Codierung gekappt. Für das Abspielen berechnet die SupremeFunktion den oberen Frequenzbereich neu und erweitert damit das Klangspektrum. Bei Titeln mit hoher oder variabler Bitrate oder mit wenig ausgeprägtem oberen Frequenzbereich ermöglicht die Supreme-Funktion nur wenig Klangverbesserung. DEUTSCH Benutzereinstellungen NAME SET Nur im AUX-Betrieb möglich: Namen für den AUXEingang wählen. Einstellungen: AUX, TV, VIDEO, GAME, PORTABLE, DVD. 쏅 Drücken Sie die Taste AUD 9 für ca. 2 Sekunden. 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Hinweis: 10 Sekunden nach dem letzten Tastendruck wird das Menü automatisch verlassen. Der AUX-Betrieb wird unter dem eingestellten Namen ausgewählt. SYNC Nur möglich, wenn der „NO SRC“-Modus ausgewählt ist: Automatische Synchronisation der Uhrzeit zwischen Gerät und empfangenem RDSSender ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Hinweis: Solange die automatische Synchronisation eingeschaltet ist, ist keine manuelle Einstellung der Uhrzeit möglich. SWPRE (nur Buenos Aires 200) Nur möglich, wenn der „NO SRC“-Modus ausgewählt ist: Vorverstärkerausgang einstellen. Einstellungen: R (für externe Verstärker), SW (für Subwoofer). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln.

09.12.2008 9:43:38 Uhr

Benutzereinstellungen Bei der Einstellung „R“ steht am Vorverstärkerausgang das volle Frequenzspektrum zur Verfügung. Bei der Einstellung „SW“ können Sie für einen angeschlossenen Subwoofer einen Tiefpassﬁlter einstellen (siehe Kapitel „Klangeinstellungen“, Abschnitt „Tiefpassﬁlter für den Subwoofer einstellen“). AUX Nur möglich, wenn der „NO SRC“-Modus ausgewählt ist: AUX-Eingang einstellen. Einstellungen: OFF (AUX-Betrieb nicht auswählbar), ON1 (AUXBetrieb auswählbar), ON2 (AUX-Betrieb auswählbar, Lautstärkereduzierung ein; siehe unten). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Bei Einstellung „ON2“: Wird das Gerät im AUXBetrieb ausgeschaltet, ist es nach dem erneuten Einschalten zunächst leise geschaltet („ATT ON“, Lautstärkereduzierung ein). Drehen Sie die Ein-/ Aus-Taste 4 einen Schritt im Uhrzeigersinn, um die zuletzt eingestellte Lautstärke wieder zu aktivieren („ATT OFF“, Lautstärkereduzierung aus). Bei der Einstellung „1“ erkennt das Gerät sowohl Audio-CDs als auch MP3-/WMA-CDs und gibt sie wieder. Kopiergeschützte CDs können bei dieser Einstellung oft nicht wiedergegeben werden. Bei der Einstellung „2“ erkennt das Gerät nur AudioCDs und gibt keine MP3-/WMA-CDs wieder. Bei dieser Einstellung können auch viele kopiergeschützte CDs abgespielt werden. Uhrzeit manuell einstellen Nur möglich, wenn im Benutzermenü die Einstellung „SYNC OFF“ gewählt ist. 쏅 Drücken Sie ggf. die Taste DISP < so oft, bis die Uhrzeit angezeigt wird. 쏅 Drücken Sie die Taste DISP < für ca. 2 Sekunden. 쏅 Drücken Sie die Taste AM =/ um die Stunden einzustellen. 쏅 Drücken Sie die Taste Minuten einzustellen.

FM >, 3, um die 쏅 Drücken Sie die Taste DISP < kurz. OFF Nur möglich, wenn der „NO SRC“-Modus ausgewählt ist: Zeit einstellen, nach der das Gerät im „NO SRC“-Modus automatisch ausgeschaltet wird. Einstellungen: OFF (aus), 20M (Minuten), 40M (Minuten), 60M (Minuten). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln. Hinweis: Ist die automatische Abschaltung eingeschaltet (Einstellung 20M, 40M oder 60M), wird der Demo-Modus automatisch ausgeschaltet. CD READ Nur möglich, wenn der „NO SRC“-Modus ausgewählt ist: CD-Wiedergabe einstellen. Einstellungen: 1 (für Audio-CDs und MP3-/WMA-CDs), 2 (nur für Audio-CDs). 쏅 Drücken Sie die Taste 2 / 3, um zwischen den Einstellungen zu wechseln.

09.12.2008 9:43:38 Uhr

Technische Daten Weitere Funktionen Technische Daten Externe Audioquellen Verstärker Ausgangsleistung: Externe Audioquellen anschließen Sie können externe Audioquellen wie z. B. tragbare CD-Spieler, MiniDisc-Spieler, MP3-Spieler über die Front-AUX-IN-Buchse 8 (AUX-Eingang) anschließen und im AUX-Betrieb über die Autoradiolautsprecher wiedergeben. In AUX-Betrieb wechseln 쏅 Drücken Sie die Ein-/Aus-Taste 4 so oft, bis „AUX“ angezeigt wird. Hinweise:

Sie können den AUX-Eingang ausschalten, wenn keine externe Audioquelle angeschlossen ist (siehe im Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „AUX“).
Sie können für den AUX-Eingang einen anderen Namen als „AUX“ wählen (siehe im Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „NAME SET“). Werkseinstellungen wiederherstellen 쏅 Drücken Sie die Reset-Taste : mit einem spitzen Gegenstand (z. B. Stecknadel oder Kugelschreiberspitze). 4 x 30 Watt Sinus nach DIN 45324 bei 14,4 V an 4 Ohm. DEUTSCH Weitere Funktionen 4 x 50 Watt max. Power Tuner Wellenbereiche (Europa): UKW (FM): 87,5 - 108 MHz MW:

FM - Übertragungsbereich:

Übertragungsbereich:

Pre-amp Out (nur Buenos Aires 200) 2 Kanäle: Eingangsempﬁndlichkeit AUX Eingang: 1,2 V / 10 kΩ Abmessungen und Gewicht B x H x T (mm): 182 x 53 x 155 Gewicht: ca. 1,30 kg Werkseinstellungen im Benutzermenü: SYNC

Änderungen vorbehalten

09.12.2008 9:43:39 Uhr

03.12.2008 13:17:59 Uhr

03.12.2008 13:18:00 Uhr

03.12.2008 13:18:01 Uhr

03.12.2008 13:18:02 Uhr

03.12.2008 13:18:33 Uhr

03.12.2008 13:18:34 Uhr

03.12.2008 13:18:35 Uhr

03.12.2008 13:18:36 Uhr

03.12.2008 13:18:37 Uhr

03.12.2008 13:19:10 Uhr

03.12.2008 13:19:11 Uhr

03.12.2008 13:19:12 Uhr

03.12.2008 13:19:13 Uhr

03.12.2008 13:19:45 Uhr

03.12.2008 13:19:46 Uhr

03.12.2008 13:19:47 Uhr

03.12.2008 13:19:48 Uhr

03.12.2008 13:20:39 Uhr

03.12.2008 13:20:40 Uhr

03.12.2008 13:20:41 Uhr

03.12.2008 13:20:42 Uhr

03.12.2008 13:20:43 Uhr

03.12.2008 13:30:40 Uhr

03.12.2008 13:30:41 Uhr

03.12.2008 13:30:42 Uhr

03.12.2008 13:30:43 Uhr

03.12.2008 13:32:56 Uhr

03.12.2008 13:32:57 Uhr

03.12.2008 13:32:58 Uhr

03.12.2008 13:32:59 Uhr

03.12.2008 13:33:00 Uhr

Einbauanleitung • Installation instruction DE – Einbauanleitung Sicherheitshinweise GB – Installation instructions Safety instructions Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise. When carrying out installation work and making connections please observe the following safety instructions:

Minuspol der Batterie abklemmen! Dabei die

Disconnect the negative terminal of the bat- Sicherheitshinweise des Kfz- Herstellers beachten. tery! When doing so, please observe the vehicle manufacturer’s safety instructions.

Beim Bohren von Löchern darauf achten,

Make sure you do not damage vehicle compo- dass keine Fahrzeugteile beschädigt werden.

The cross sections of the positive

Der Querschnitt des Plus- und Minuskabels darf 1,5 mm2 nicht unterschreiten. nents when drilling any holes. and negative cables must not be less than

Fahrzeugseitige Stecker nicht an das

Do not connect the vehicle’s plug connec- Radio anschließen! Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKTFachhandel. tors to the radio! You can obtain the adapter cable required for your vehicle type from any BLAUPUNKT dealer.

Je nach Bauart kann Ihr Fahrzeug von dieser

Depending on the model, your vehicle may Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung. differ from the description provided here. We accept no responsibility for any damages due to incorrect installation or connection or for any consequential damages. Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere TelefonHotline. Bei Einbau eines Ampliﬁer oder Changers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-In- oder Line-Out-Buchse kontaktiert werden. Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden. If the information provided here is not suitable for your speciﬁc installation requirements, please contact your Blaupunkt dealer, your vehicle manufacturer or our telephone hotline. When installing an ampliﬁer or changer, you must ﬁrst connect the device earth connections before connecting the plugs for the line-in or lineout jacks. Earth connection of external devices may not be connected to earth of car sound system (housing).

03.12.2008 12:34:03 Uhr

03.12.2008 12:34:04 Uhr

03.12.2008 12:34:05 Uhr

09.12.2008 10:19:37 Uhr

03.12.2008 12:34:05 Uhr

Name: B64-4307-10 Passport Blaupunkt GmbH, Robert-Bosch-Straße 200, D-31139 Hildesheim
