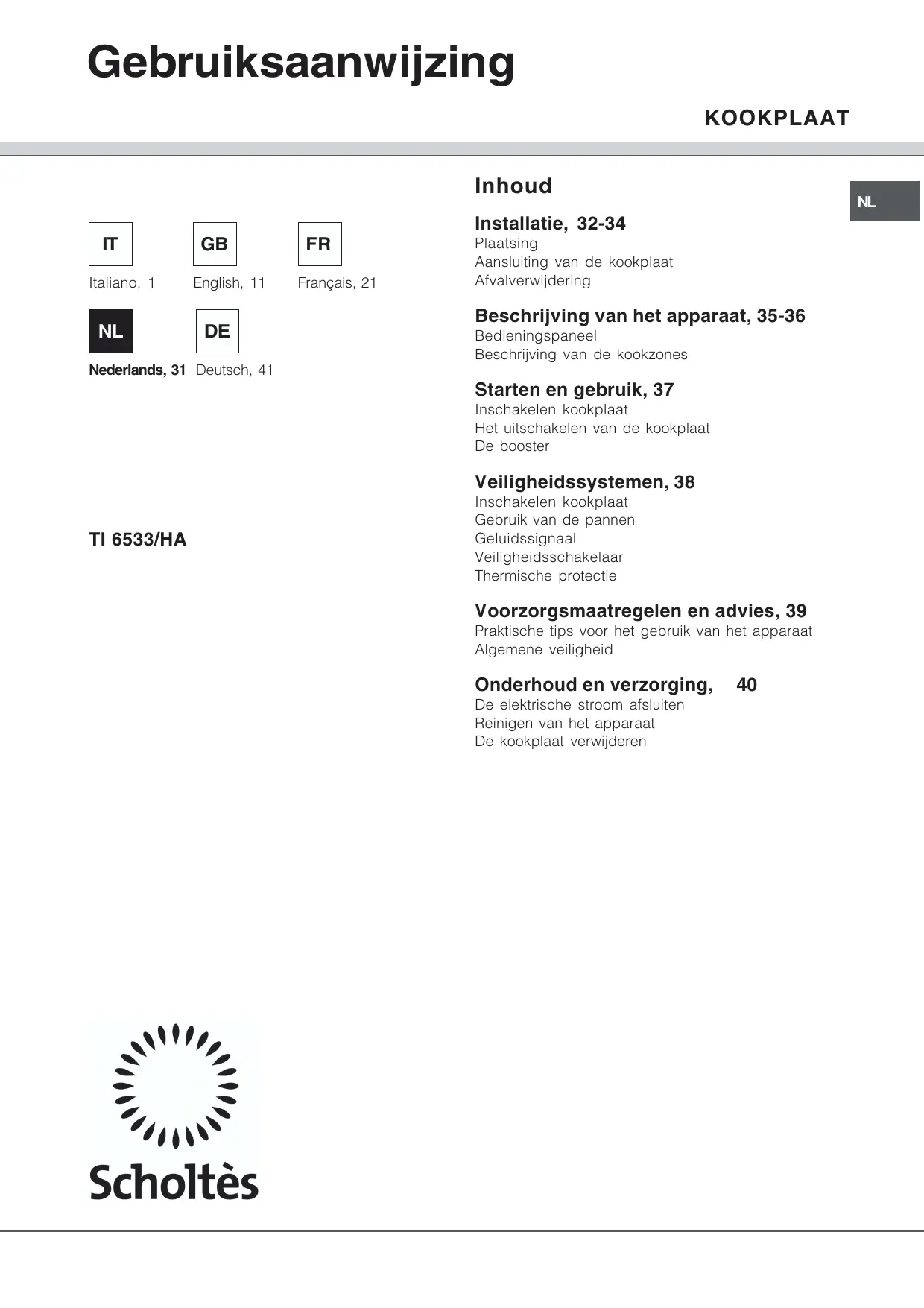

GEBRUIKSAANWIJZING TI 6533 SCHOLTES

Installatie, 32-34 Plaatsing Aansluiting van de kookplaat Afvalverwijdering Beschrijving van het apparaat, 35-36 Bedieningspaneel Beschrijving van de kookzones Starten en gebruik, 37 Inschakelen kookplaat Het uitschakelen van de kookplaat De booster Veiligheidssystemen, 38 TI 6533/HA Inschakelen kookplaat Gebruik van de pannen Geluidssignaal Veiligheidsschakelaar Thermische protectie Voorzorgsmaatregelen en advies, 39 Praktische tips voor het gebruik van het apparaat Algemene veiligheid Onderhoud en verzorging, De elektrische stroom afsluiten Reinigen van het apparaat De kookplaat verwijderen

Installatie min. 20 mm 5 mm Bewaar dit boekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft. Lees de gebruiksaanwijzing zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid. LADE Plaatsing Inbouw Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben: • het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen; • als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem; • installeer de kookplaat nooit boven een vaatwasser: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten; • naar gelang van het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

min. 40 mm Bevestigen Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd. Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

min. 40 mm 5 mm Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies). De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

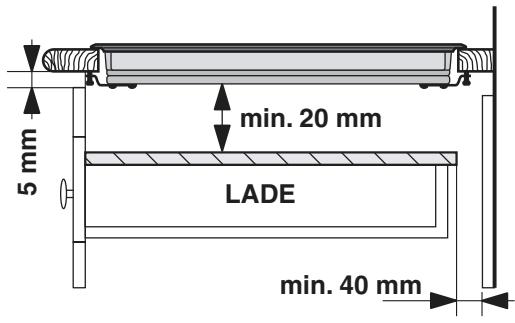

Ventilatie Om een juiste ventilatie te bereiken en een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op: • op een minimum afstand van 40 mm van de achterwand of op 600 mm van elk ander verticaal oppervlak; • op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel.

h Top = 30mm h Top = 40mm 23 mm 13 mm Aansluiting van de kookplaat • De elektrische veiligheid van dit apparaat is slechts dan verzekerd als het op de juiste wijze is geaard zoals voorgeschreven door de geldende normen voor elektrische veiligheid. Het is belangrijk zich hiervan te verzekeren en, in geval van twijfel, een controle te laten uitvoeren door een bevoegde elektricien. • De fabrikant kan niet aansprakelijk worden gesteld voor schade die veroorzaakt is door nalatigheid betreffende het aarden van de installatie. • Voordat u het apparaat gaat aansluiten moet u zich ervan verzekeren dat de technische gegevens op het typeplaatje corresponderen met de kenmerken van uw elektrische net. • Controleer dat het electrische vermogen van het net en van de stopcontacten voldoende is voor het maximum vermogen van het apparaat zoals aangegeven op het typeplaatje. In geval van twijfel moet u zich wenden tot een bevoegde installateur. Voordat u enige ingreep gaat uitvoeren moet de stroom van het apparaat worden afgesloten. De aansluiting van de kookplaat aan het net moet worden uitgevoerd door middel van een contactdoos: bij rechtstreekse aansluiting van het apparaat aan het net moet een bereikbare veelpolige schakelaar worden aangebracht, met een afstand tussen de contactpunten van minstens 3 mm; Alleen geldig voor de modellen met voedingskabel Deze kookplaat is voorzien van een eenfase-kabel en mag dus alleen worden aangesloten aan een eenfase-net. Respecteer de kleuren van de draden zoals aangegeven in bijgaand schema. Branchements électriques

Fusibles Sections Alleen geldig voor de modellen zonder voedingskabel Sommige modellen zijn niet voorzien van een voedingskabel aangezien de kabel moet worden aangepast aan het soort elektrische aansluiting dat u toepast (zie het hiervolgende schema voor de aansluitingen). Voor het aanbrengen van de voedingskabel moet u als volgt te werk gaan:

1. Licht de lipjes aan de

zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open (zie afb.).

2. Draai de schroef van

de kabelklem los en verwijder hem met behulp van een schroevendraaier (zie afbeelding).

schroeven van de contacten L-Nen bevestig de draden onder de koppen van de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen ( ). • voor het uitvoeren van de gewenste elektrische aansluiting (zie tabel) gebruikt u de draadbruggen die zich in de doos bevinden. Plaats de draden van de voedingskabel zoals aangegeven in de tabel. • als de aansluitingen zijn uitgevoerd schroeft u alle schroefjes van het kroonsteentje stevig aan. • zet de kabel vast in de kabelklem en sluit de deksel 25A * 2,5 mm² FR-BE-NO 230V - 2 ~ 50Hz

In het geval dat de kookplaat boven een inbouwoven wordt geïnstalleerd moet de elektrische aansluiting van de kookplaat en die van de oven apart worden uitgevoerd, zowel voor elektrische veiligheidsredenen als voor het vergemakkelijken van eventueel naar voren trekken van de oven. Elektrische aansluitingen

• Toepassing van de simultaneïteitsfactor conform aan de normen

Deze apparatuur voldoet aan de volgende EU voorschriften: - 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen - 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.

Afvalverwijdering • Het wegdoen van het verpakkingsmateriaal: houdt u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden. • De Europese richtlijn 2002/96/EG, betreffende afgedankte elektrische en elektronische apparatuur (AEEA), voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De verwijderde apparaten moeten apart worden opgehaald om het terugwinnen en recyclen van de materialen waaruit ze bestaan te optimaliseren en te voorkomen dat er eventuele schade voortvloeit voor de gezondheid en het milieu. Het symbool van de afvalemmer met een kruis staat op alle producten om de consument eraan te herinneren dat dit gescheiden afval is. Om meer informatie te verkrijgen betreffende een juiste verwijdering van huishoudapparaten kan de consument zich richten tot de gemeentelijke reinigingsdienst of de verkopers. Beschrijving van het apparaat Bedieningspaneel Controlelampje "bedrijf" van de GEPROGRAMMEERDE KOOKZONE * Indicator van de GEPROGRAMMEERDE TIJDSDUUR * Indicators van de STROOMSTERKTE (van 0 tot 9) en van de RESTWARMTE

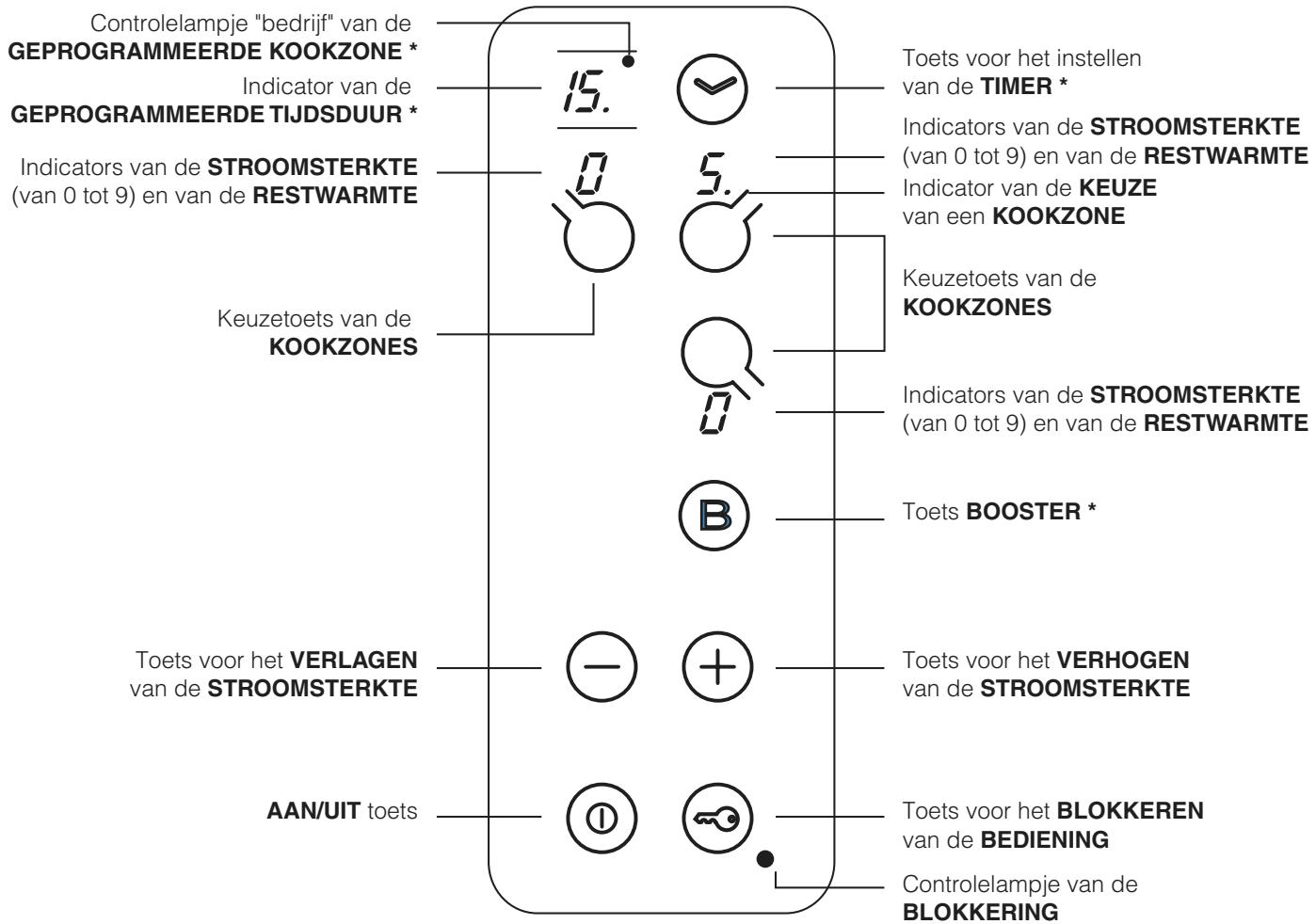

Toets voor het instellen van de TIMER *

Indicators van de STROOMSTERKTE (van 0 tot 9) en van de RESTWARMTE Indicator van de KEUZE van een KOOKZONE Keuzetoets van de KOOKZONES Keuzetoets van de KOOKZONES

Indicators van de STROOMSTERKTE (van 0 tot 9) en van de RESTWARMTE Toets BOOSTER * Toets voor het VERLAGEN van de STROOMSTERKTE AAN/UIT toets Toets voor het VERHOGEN van de STROOMSTERKTE Toets voor het BLOKKEREN van de BEDIENING Controlelampje van de BLOKKERING

• Slechts op enkele modellen aanwezig.

I è normale inductiekookzone IT è Tripla inductie kookzone B 4000* è de kookzone kan worden verhit tot aan 4000 W Beschrijving van de kookzones Het inductiesysteem is het snelste kooksysteem dat er bestaat. Verschillend van de traditionele technologie, wordt met de inductiekookzone de glasplaat niet verwarmd. De pan zelf, die op de kookplaat staat, wordt een verwarmingselement: de warmte ontstaat rechtstreeks binnenin de pan, die een bodem van ferromagnetisch materiaal moet hebben. Iedere kookzone wordt in werk gesteld: • door middel van een keuzetoets waarop de afbeelding overeenkomt met de afbeelding op de kookzone, • en door een stroomsterkteregelaar die uit een dubbele toets bestaat (+,-): Zolang de temperatuur van de kookzones boven de 60 °C is, ook na het uitschakelen, blijven de indicators van de restwarmte aan (de indicator van de stroomsterkten vertoont H) ten einde het risico van zich te branden te vermijden.

Op de volgende tabel kunt u zien hoe u de kookzones het beste kunt gebruiken. Vermogen

Bereiding Boter of gesmolten chocola Opwarmen van vloeistoffen Bereiden van vla en sausen Gekookt vlees, blanquette, entremets Pasta en rijst koken Koken op hoog vuur: vlees, vis, omelette Fritturen Starten en gebruik Als de kookplaat elektrisch wordt aangesloten hoort u na enkele seconden een kort geluidssignaal: Inschakelen kookplaat U schakelt de kookplaat in door 3 seconden op toets te drukken. Functionering kookzones Iedere kookzone wordt in werking gesteld door middel van een bedieningstoets en een regelsysteem voor de stroomsterkte, bestaande uit een dubbele toets (+,-).

Blokkering van het bedieningspaneel Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om ongewenste veranderingen te vermijden (kinderen, schoonmaken enz.). te drukken; het U hoeft slechts op de toets controlelampje dat zich naast de toets bevindt gaat aan en de bedieningstoetsen worden geblokkeerd. Voor het veranderen van de stroomsterkte of het onderbreken van het koken moeten de ; het bedieningstoetsen worden gedeblokkeerd: controlelampje gaat uit en de bedieningstoetsen worden gedeblokkeerd. Voor toegang tot het regelen van een kookzone kiest u deze door middel van de corresponderende bedieningstoets. Programmering bereidingstijd Het is mogelijk tegelijkertijd alle kookzones te programmeren voor een maximum van 99 minuten. Ga als volgt te werk: Het inschakelen van een kookzone • Voor het in werking stellen van een kookzone drukt u op de betreffende toets en stelt u de gewenste stroomsterkte in (van 0 tot 9) met de toetsen "+" en "-". • Wilt u onmiddelijk de maximum stroomsterkte (9), dan drukt u kort op de toets "-": • Het is mogelijk de verwarmingstijd van een kookzone te versnellen door als volgt te werk te gaan: • kies de kookzone door middel van de corrsponderende bedieningstoets; • stel de gewenste stroomsterkte in met de toetsen "+" en "-"; • druk op de programmeerknop • stel de gewenste bereidingstijd in met de toetsen "+" en "-"; • bevestig de programmering door nogmaals op de te drukken. toets Het uitschakelen van een kookzone Voor het uitschakelen van een kookzone kiest u de zone door middel van de betreffende toets en: • druk tegelijkertijd op de knoppen "+" en "-": de stroomsterkte gaat onmiddelijk terug op 0 en de lichtkolom gaat uit. • of druk op de toets "-" : de stroomsterkte van de kookzone gaat langzamerhand omlaag totdat hij uit is. Het aftellen van de bereidingstijd begint onmiddelijk. Het einde van de geprogrammeerde bereidingstijd wordt aangegeven met een geluidssignaal (voor 1 minuut) en de kookzone gaat uit. Het uitschakelen van de kookplaat • als de diameter van de pan past op de eerste omlijnde zone, kunt u de enkele interne plaat inschakelen. In dit geval functioneert de booster niet en is de stroomsterkte 1800W; • als de diameter van de pan tussen de eerste en de tweede omlijnde zone valt, dan is de maximum stroomsterkte 2400W (tot aan 3000W met de Booster actief); • als de diameter van de pan over de tweede zone heen valt en tussen de tweede en de derde in zit, dan is de stroomsterkte max. 3000W (tot aan 4000W met de Booster actief). Druk op de toets ; het apparaat wordt elektrisch uitgeschakeld. Als de bediening van het apparaat is geblokkeerd (zie volgende paragraaf), blijft deze geblokkeerd ook nadat de kookplaat opnieuw is ingeschakeld. Voor gebruik van de kookzones moet de bediening worden gedeblokkeerd. De booster De booster is alleen aanwezig bij de modellen Voor het versnellen van de verwarmingstijden van de kookzones (zie de tabel van de kookzones op de vorige bladzijde), drukt u op toets P". Op de display van de stroomsterkte verschijnt "P De Boosterfunctie wordt automatisch onderbroken na 4 minuten. In de periode van het activeren van de booster zijn enkele kookzones (zie de tabel van de kookzones op de vorige bladzijde) gelimiteerd tot een maximum stroomsterkte van 600 W. Het functioneren van de Tripla inductieplaat Het functioneren van deze plaat hangt hoofdzakelijk af van de diameter van de pannen die u erop gebruikt: De functie van de Booster wordt dus alleen geactiveerd in de laatste twee gevallen, met een energie-opname van tussen de 3kW en 4kW, naar gelang de diameter van de pan, dus als de afmeting van de pan groter is dan de eerste zone. De functie van de Booster is dus niet actief als alleen de centrale, kleinste, kookzone wordt gebruikt (1800W).

Het waarnemen van de pannen Ledere inductie-zone is voorzien van een systeem dat de pan waarneemt.. De zone straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperend controlelampje kan betekenen: • een verkeerde pan (niet van ferromagnetisch materiaal), • een pan van onvoldoende diameter, • het optillen van een pan. Kies altijd een pan met een diameter die past op die van de kookzone. Belangrijk: ovalen kookzones De ovalen kookzones kunnen alleen extra stroom krijgen als het hele ovaal geactiveerd is. Plaats niet twee kleine pannen op de ovalen kookzone. Gebruik van de pannen Aangezien de inductie alleen gaat functioneren op het moment dat een metalen pan op de kookplaat wordt geplaatst en het magnetische veld afsluit, houdt het verwarmen van de pan op zodra deze van de kookzone wordt verwijderd. Gebruik een pan die gemaakt is van materiaal dat geschikt is voor het grondbeginsel van de inductie (ferromagnetisch materiaal). Wij raden aan pannen te gebruiken van gietijzer, geëmailleerd staal of speciaal roestvrij staal voor inductie. Koperen pannen, terracotta, glazen potten, aardewerk, aluminium of roestvrij staal dat niet magnetisch is, zijn ongeschikt voor een inductieplaat. U kunt zelf testen met een magneet. Als deze door de bodem van de pan wordt aangetrokken en blijft 'plakken', betekent het dat de pan van ferromagnetisch materiaal is en dus kan worden gebruikt op de inductieplaat. Wij raden aan pannen te gebruiken met een platte dikke bodem en pannen te vermijden die een onregelmatige bodem hebben, die het glas zou kunnen krassen. GESCHIKTE MATERIALEN

Gietijzer Ge‘mailleerd staal Speciaal roestvrij staal ONGESCHIKTE MATERIALEN Koper, Aluminium, Glas, Terracotta, Aardewerk, Niet magnetisch roestvrij staal Geluidssignaal Enkele storingen, zoals: • een voorwerp (pan, lepel enz.) dat voor meer dan 10 seconden op het bedieningspaneel ligt, • iets dat is overgelopen op deze zone, • een lange druk op een toets enz.. kunnen een geluidssignaal en het uitschakelen van de kookplaat veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. Als u de kookplaat weer wilt gebruiken schakelt u hem weer in en kiest u opnieuw de gewenste kookzone/zones. Stel de stroomsterkte in die u nodig heeft. Veiligheidsschakelaar Het apparaat is voorzien van een automatische veiligheidsschakelaar die na een poosje optreedt (zie tabel) naar gelang de gekozen stroomsterkte. Gedurende deze veiligheidstussenkomst vertoont de display van de stroomsterkte "0". b.v.: de kookzone rechts-achter is op 5 ingesteld en de kookzone links-voor is op 2 ingesteld. De zone rechts-achter gaat na 4 uren uit, terwijl de zone linksvoor na 6 uren uitgaat. Voor het deblokkeren van de bedieningstoetsen schakelt u de kookplaat uit door op de toets drukken. Vermogens-niveau Maximale werkingsduur 1-2 10 uur

4 uur 5-6 3 uur 7-8 2 uur

1 uur Thermische protectie In het geval van oververhitting van de elektronische componenten van het apparaat gaat de kookplaat automatisch uit en op de display van de stroomsterkte verschijnt "a". Deze boodschap verdwijnt zodra de temperatuur voldoende is gezakt. Voorzorgsmaatregelen en advies Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Praktische tips voor het gebruik van het apparaat Teneinde optimale resultaten te bereiken van het kookvlak: • gebruik pannen met een platte bodem die perfect aansluiten op het verwarmgedeelte; • gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken teneinde alle beschikbare hitte te benutten; • houd de bodem van de pannen altijd schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookgedeelte; • vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten; • laat nooit een kookgedeelte aan staan zonder een pan erop. De verhitting, die snel het maximum niveau bereikt, zou de verwarmingselementen kunnen beschadigen. Aangeraden stroomsterktes voor verschillende bereidingen: Algemene veiligheidsmaatregelen • Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis. • Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer. • Raak het apparaat niet blootsvoets aan of met natte handen of voeten. • Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank. • Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst. • Als het oppervlak van de kookplaat gebarsten is moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt. • Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen. • Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het uitschakelt. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik). • Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade aanrichten. • Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot. • Trek de stekker nooit uit het stopcontact door aan het snoer te trekken, maar altijd door de stekker beet te pakken. • Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. • Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat aangezien zij heet kunnen worden. • Mededeling voor dragers van een pacemaker of een ander actief ingeplant medisch apparaat: De kookplaat voldoet aan alle geldende normen betreffende elektromagnetische storing. Dit product is aldus in volkomen overeenstemming met de voorschriften van de wet (richtlijn 89/336/ EEG). Het ontwerp is zodanig gepland dat het geen storingen veroorzaakt bij andere elektrische apparaten die worden gebruikt, mits ook dezen voldoen aan bovengenoemde normen. De inductieplaat creëert elektromagnetische velden op korte afstand. Teneinde ieder risico van storing tussen de kookplaat en de pacemaker te vermijden moet deze laatste ook voldoen aan de geldende normen. Wat dat betreft kunnen wij slechts de conformiteit van ons eigen product garanderen. Voor informatie omtrent conformiteit of eventuele problemen verzoeken wij u zich tot uw behandelende arts te wenden of tot de fabrikant van de pacemaker.

Onderhoud en verzorging

De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat. Reinigen van het apparaat Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen. Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. • Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier. • Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen. • Voor het verwijderen van hardnekkig vuil kunt u een hiervoor bestemd schrapertje gebruiken. Doe dit zo snel mogelijk zonder te wachten tot het apparaat koud is geworden, om het hard worden van de resten te vermijden Uitstekende resultaten kunnen ook worden bereikt met een speciaal roestvrij staalwolsponsje voor keramiekplaten in een sopje gedoopt. • Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is. • Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in het geval er iets overkookt. Dit soort handelingen moeten worden uitgevoerd als de plaat lauw of koud is.

• Slechts op enkele modellen aanwezig.

• Vergeet niet de kookplaat altijd met schoon water af te spoelen en goed af te drogen: restjes schoonmaakmiddel kunnen de volgende keer dat u kookt aankoeken. Roestvrijstalen rand * Roestvrij staal kan vlekken gaan vertonen als gevolg van kalkhoudend water dat er lang op blijft liggen of als gevolg van gebruik van schoonmaakmiddelen die fosfor bevatten. Spoel en droog de kookplaat altijd goed af nadat u hem heeft schoongemaakt. Droog gemorst water altijd meteen goed af. Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en ontvetten geen producten die niet geschikt zijn voor aluminium. De kookplaat verwijderen Als u de kookplaat moet verwijderen:

1. verwijder de schroeven die de

centreringsklemmen aan de zijkant vasthouden;

2. maak de schroeven van de bevestigingshaken op

3. haal de kookplaat uit het meubel.

U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst. Bedienungsanleitung KOCHFELD
