MANUALE UTENTE TI 6533 SCHOLTES

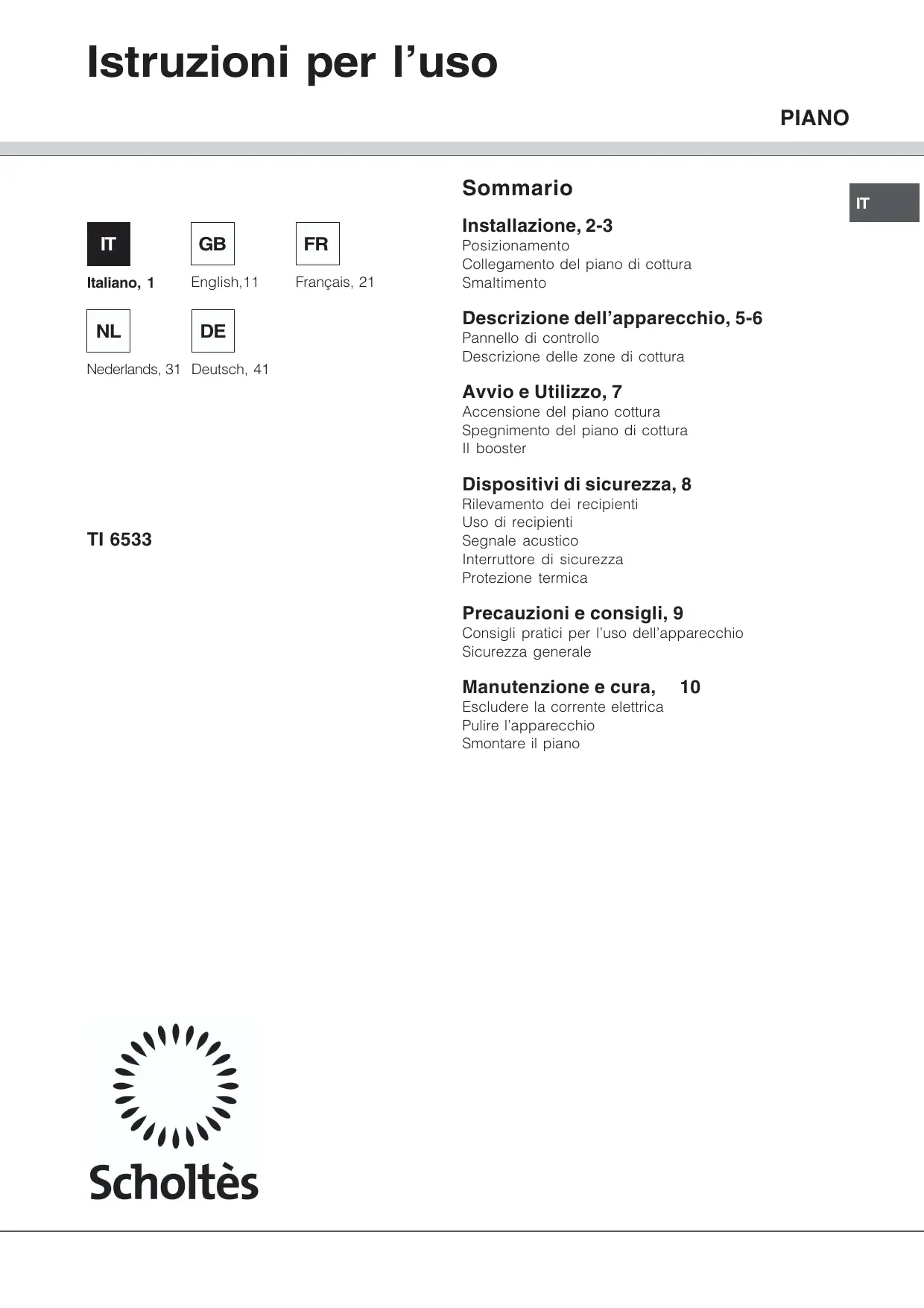

Istruzioni per l’uso PIANO Sommario Italiano, 1

Installazione, 2-3 Posizionamento Collegamento del piano di cottura Smaltimento Descrizione dell’apparecchio, 5-6 Pannello di controllo Descrizione delle zone di cottura Avvio e Utilizzo, 7 Accensione del piano cottura Spegnimento del piano di cottura Il booster Dispositivi di sicurezza, 8 TI 6533 Rilevamento dei recipienti Uso di recipienti Segnale acustico Interruttore di sicurezza Protezione termica Precauzioni e consigli, 9 Consigli pratici per l’uso dell’apparecchio Sicurezza generale Manutenzione e cura, Escludere la corrente elettrica Pulire l’apparecchio Smontare il piano

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. min. 20 mm CASSETTO Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. min. 40 mm 5 mm Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte: • il piano d’appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C; • se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata; • evitare di installare il piano cottura sopra una lavastoviglie: all’occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi; • a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

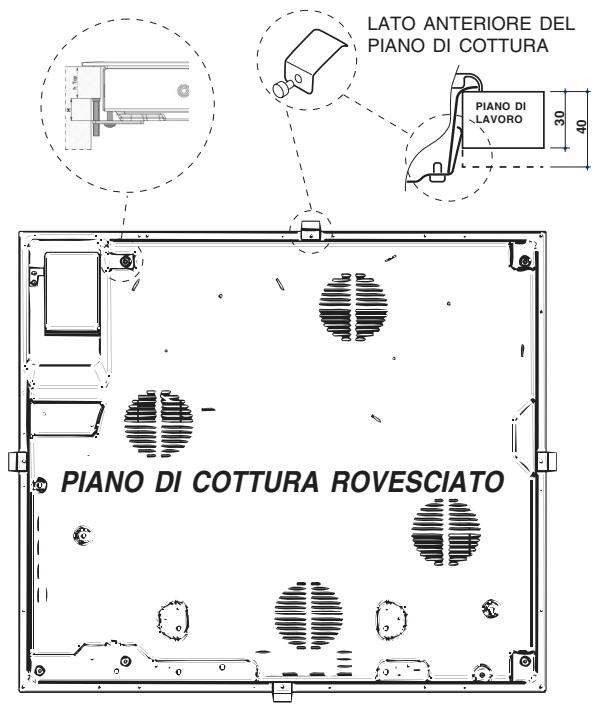

min. 20 mm FORNO VENTILATO min. 40 mm Fissaggio L’installazione dell’apparecchio deve essere effettuata su un piano d’appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

Aerazione Per consentire un’adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all’apparecchio, il piano cottura deve essere posizionato: • a una distanza minima di 40 mm dalla parete retrostante e di 600 mm da qualsiasi altra superficie verticale; • in modo da mantenere una distanza minima di 20 mm fra il vano per l’incasso e il mobile sottostante.

PIANO DI COTTURA ROVESCIATO

5 mm Installazione Collegamenti elettrici

Tensione Frequenza • La sicurezza elettrica di questo apparecchio è assicurata soltanto quando lo stesso è correttamente collegato all’impianto di messa a terra, come previsto dalle vigenti norme di sicurezza elettrica. Controllare che questo requisito di sicurezza fondamentale sia sempre rispettato e, in caso di dubbio, richiedere un controllo accurato dell’impianto da parte di personale professionalmente qualificato. • Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell’impianto. • Prima di collegare l’apparecchio accertarsi che i dati tecnici riportati sulla targhetta siano rispondenti alle caratteristiche dell’impianto elettrico. • Verificare che la portata elettrica dell’impianto e delle prese di corrente siano adeguate alla potenza massima dell’apparecchio indicata in targa. In caso di dubbio, rivolgersi a personale professionalmente qualificato. Prima di qualsiasi intervento, disinserire elettricamente l’apparecchio. Il collegamento del piano di cottura all’impianto deve essere effettuato tramite una scatola di connessione: nel caso di collegamento diretto dell’apparecchio alla rete, occorre prevedere un interruttore omnipolare omnipolare, accessibile in caso di necessità, con distanza di apertura dei contatti uguale o superiore a 3 mm. Valido solo per i modelli con cavo alimentazione Alcuni modelli sono forniti di cavo alimentazione monofase, quindi deveno essere allacciati solo alla rete monofase. Rispettare il colore dei fili, come da schema allegato.

BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE

• Applicazione del fattore di simultaneità in conformità alla norma CEI 60335-2-6 Valido solo per i modelli senza cavo alimentazione Alcuni modelli non sono dotati di cavo di alimentazione in quanto il cavo va dimensionato in base al tipo di collegamento elettrico utilizzato (vedi tabella di connessione seguente). Per allacciare il cavo procedere come segue:

1. Aprire la morsettiera

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura).

2. Svitare la vite del

serracavo e toglierlo facendo leva con un cacciavite (vedi figura).

3. Togliere le viti dei

contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) GialloVerde ( ). • per effettuare il collegamento elettrico desiderato (vedi tabella), utilizzare i ponticelli alloggiati dentro la scatola. Posizionare i fili del cavo alimentazione in accordo con la tabella. • una volta effettuati i collegamenti stringere a fondo tutte le viti dei morsetti. • fissare il cavo di alimentazione nell’apposito fermacavo e chiudere il coperchio.

! In caso di installazione del piano di cottura sopra un forno da incasso, l’allaccio elettrico del piano e quello del forno devono essere realizzati separatamente, sia per ragioni di sicurezza elettrica, sia par facilitare le eventuali operazioni di estrazione del forno. Collegamenti elettrici

• Applicazione del fattore di simultaneità in conformità alla norma

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni.

Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Descrizione dell’apparecchio Pannello di controllo Spia di funzionamento

ZONE COTTURA PROGRAMMATA *

Indicatore della DURATA PROGRAMMATA * Indicatori di POTENZA e di CALORE RESIDUO

Tasti SELEZIONE ZONE COTTURA Indicatori di POTENZA e di CALORE RESIDUO Indicatore di selezione di una

Tasti SELEZIONE ZONE COTTURA

Indicatori di POTENZA e di CALORE RESIDUO Tasto BOOSTER * Tasto DIMINUZIONE POTENZA Tasto ACCESO SPENTO Tasto AUMENTO POTENZA Tasto BLOCCO COMANDI Spia BLOCCO

• Presente solo in alcuni modelli.

I è zona di cottura induzione semplice IT è zona di cottura induzione tripla B 4000* è la zona di cottura può essere sovralimentata a 4000 W Descrizione delle zone di cottura Il sistema a induzione è il procedimento di cottura più rapido che esista. A differenza delle tecnologie tradizionali, la zona di cottura con funzionamento a induzione non riscalda il vetro. È il recipiente stesso, appoggiato sul piano, che si trasforma in elemento riscaldante: il calore viene generato direttamente all’interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico. Ciascuna zona di cottura viene azionata: • tramite un tasto di selezione la cui serigrafia è una riproduzione del disegno della zona di cottura, • e da un dispositivo di regolazione della potenza composto da un doppio tasto (+,-).

Finché la temperatura delle zone di cottura rimane superiore a 60 °C, anche dopo l’arresto, gli indicatori di calore residuo restano accesi (l’indicatore delle potenze visualizza H) per prevenire il rischio di ustioni. La seguente tabella fornisce utili indicazione per un utilizzo ottimale delle varie zone di cottura. Potenza

Tipo di cottura Burro o cioccolato fuso Riscaldamento di liquidi Preparazione di creme e salse Cottura di carni lesse, blanquette, entremets Cottura di pasta e riso Cottura a fuoco vivo di carni, pesce, omelette Fritture Avvio e Utilizzo Quando il piano di cottura viene collegato elettricamente, un breve segnale acustico viene emesso dopo alcuni secondi: soltanto a questo punto è possibile accendere il piano di cottura. Accensione del piano cottura L’accensione del piano cottura avviene tenendo premuto il tasto per 3 secondi. Funzionamento delle zone di cottura Ciascuna zona di cottura viene azionata tramite un tasto di comando e un dispositivo di regolazione della potenza composto da un doppio tasto (+,-).

Accensione di una zona di cottura • Per mettere in funzione una zona di cottura, premere il relativo tasto di comando e impostare la potenza desiderata (da 0 a 9) tramite i tasti “+” e “-” • Per impostare direttamente la potenza massima (9), premere brevemente il tasto “-” Spegnimento di una zona di cottura Per spegnere una zona di cottura, selezionarla tramite il relativo tasto di comando e: • premere contemporaneamente i tasti “+” e “-”: la potenza torna immediatamente a 0 e la zona di cottura si spegne; • oppure premere il tasto”-”: la potenza della zona di cottura scende progressivamente, fino allo spegnimento. Spegnimento del piano di cottura Premere il tasto ; l’apparecchio si spegne. Se i comandi dell’apparecchio sono stati bloccati (vedere paragrafo successivo), continueranno ad essere bloccati anche dopo aver riacceso il piano di cottura. Per poter utilizzare le zone di cottura occorre sbloccare i comandi. Il booster Il booster è presente solo su alcuni modelli. Per accelerare i tempi di riscaldamento delle zone di cottura (vedere la tabella delle zone di cottura alla pagina precedente), premere il tasto P”. La funzione Sul display della potenza appare “P Booster si interrompe automaticamente dopo 4 minuti. Nel periodo di attivazione del booster, alcune zone di cottura (vedere la tabella delle zone di cottura alla pagina precedente) sono limitate a una potenza massima di 600 W. Blocco dei comandi Quando il piano di cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). È sufficiente agire sul tasto ; la spia che si trova accanto al tasto si accende e i comandi si bloccano bloccano. Per modificare la potenza di riscaldamento o interrompere la cottura, è necessario sbloccare i comandi: premere il tasto ; la spia si spegne e i sbloccano. comandi si sbloccano Per accedere nuovamente alla regolazione di una zona di cottura, selezionarla tramite il tasto di comando corrispondente. Programmazione di una durata di cottura E’ possibile programmare tutte le zone di cottura contemporaneamente per una durata massima di 99 minuti. Procedere nel modo seguente: • selezionare la zona di cottura tramite il tasto di comando corrispondente; • impostare la potenza desiderata tramite i tasti “+” e “-” • premere il tasto di programmazione • impostare la durata di cottura desiderata tramite i tasti “+” e “-” • confermare la programmazione premendo ancora una volta il tasto Il conto alla rovescia della durata di cottura ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne. Funzionamento della piastra induzione Tripla Il funzionamento di questa piastra dipende sostanzialmente dal diametro delle pentole che vengono utilizzate per la cottura: • se il diametro della pentola rientra nella prima area delineata, è possibile accendere la singola piastra interna. In questo caso il booster non funziona e la potenza erogata è di 1800W; • se il diametro della pentola rientra tra la prima e la seconda area delineata, la potenza erogata massima si estende a 2400W (fino a 3000W con il Booster attivo); • se il diametro della pentola supera la seconda zona e rientra tra la seconda e la terza, la piastra eroga una potenza max fino a 3000W (fino a 4000W con il Booster attivo). La funzione Booster, quindi, può essere attivata solo negli ultimi due casi indicati, con un assorbimento energetico compreso tra 3kW e 4kW secondo il diametro della pentola, quando cioè la dimensione della pentola superi il diametro della prima zona. La funzione booster, infatti, non è attiva nel caso in cui si utilizzi solo la zona di cottura centrale più piccola (1800W).

Dispositivi di sicurezza

Rilevamento dei recipienti Ciascuna zona di cottura a induzione è provvista di un dispositivo di rilevamento della pentola. La zona di cottura emette calore unicamente in presenza di una pentola di dimensioni adeguate alla zona di cottura stessa. La spia lampeggiante può indicare: • una pentola incompatibile (in materiale non ferromagnetico), • una pentola di diametro insufficiente, • il sollevamento di una pentola. Scegliere sempre una pentola di diametro adeguato a quello delle zone di cottura. Avvertenza importante: zone di cottura ovali Le zone di cottura ovali possono essere sovralimentate soltanto se è attivato l’intero ovale. Non mettere due pentole piccole sulle zone di cottura ovali. Uso di recipienti Dato che l’induzione si attiva unicamente nel momento in cui un recipiente metallico viene posto sul piano di cottura per chiudere il campo magnetico, il riscaldamento della pentola cessa istantaneamente quando essa viene tolta dalla zona di cottura. Utilizzare un recipiente il cui materiale di fabbricazione sia compatibile con il principio dell’induzione (materiale ferromagnetico). Si raccomanda l’uso di pentole in ghisa, acciaio smaltato o inox speciale per induzione. Le pentole in rame, ceramica, terracotta, vetro, maiolica, alluminio o inox non magnetico sono incompatibili con il piano di cottura a induzione. È sufficiente fare una prova con una calamita. Se questa viene attirata dal fondo della pentola e resta “incollata”, significa che la pentola è in materiale ferromagnetico e quindi può essere utilizzata sul piano a induzione. Si consiglia l’uso di pentole con fondo piatto e di elevato spessore e di evitare assolutamente recipienti dal fondo irregolare, che potrebbero provocare la rigatura del vetro. MATERIALE ADATTO Ghisa Acciaio smaltato Inox speciale

Rame, Alluminio, Vetro, Terracotta, Ceramica, Inox non magnetico Segnale acustico Alcune anomalie, quali: • un oggetto (pentola, posata, ecc.) posto per oltre 10 secondi sull’area dei comandi, • un versamento sull’area dei comandi, • una pressione esercitata a lungo su un tasto, ecc. possono provocare l’emissione di un segnale acustico e lo spegnimento del piano d cottura. Rimuovere la causa del malfunzionamento per interrompere il segnale acustico. Per utilizzare il piano di cottura, riaccenderlo e selezionare nuovamente la zona o le zone di cottura desiderate. Impostare la potenza necessaria. Interruttore di sicurezza L’apparecchio è dotato di un interruttore di sicurezza automatico che scatta dopo un certo intervallo di tempo (vedere tabella) in funzione della potenza scelta. Durante l’interruzione di sicurezza, il display della potenza indica “0”. esempio: la zona di cottura posteriore destra è impostata su 5 e la zona di cottura anteriore sinistra è impostata su 2. La zona posteriore destra si spegne dopo 4 ore di funzionamento, mentre la zona anteriore sinistra si spegne dopo 6 ore di funzionamento. Per sbloccare i comandi, spegnere il piano di cottura premendo il tasto

Livello di potenza Tempo limite di funzionamento 1-2 10 ore

4 ore 5-6 3 ore 7-8 2 ore

1 ore Protezione termica In caso di surriscaldamento dei componenti elettronici dell’apparecchio, il piano di cottura si spegne automaticamente e sul display delle potenze appare “a” . Questo messaggio scompare non appena la temperatura è scesa a un livello accettabile. Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Consigli pratici per l’uso dell’apparecchio Per ottenere le migliori prestazioni dal piano di cottura: • adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante; • adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile; • accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse; • evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza; • non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. • L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere. • Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l’apparecchio dalla rete di alimentazione e rivolgersi all’Assistenza. • Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche. • Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura. • Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo). • Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano. • Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica. • Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perchè possono diventare caldi. • Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi: Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/ 336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative. Il piano cottura a induzione genera campi elettromagnetici a breve portata. Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti. A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio Evitare l’uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. • Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina. • Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare. • Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che l’apparecchio si sia raffreddato, per evitare l’incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d’acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone. • In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

• Presente solo in alcuni modelli.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l’apparecchio tiepido o freddo. • Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura. Telaio in acciaio inox * L’acciaio inossidabile può macchiarsi per effetto di un’acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d’acqua, intervenire rapidamente asciugando con cura. Alcuni piani cottura hanno una cornice in alluminio somigliante all’acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l’alluminio. Smontare il piano Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio

2. allentare le viti dei ganci di fissaggio sugli angoli;

3. estrarre il piano cottura dal vano del mobile.

Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l’Assistenza. Operating Instructions HOB Contents Italiano, 1
