TI 6533 - SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

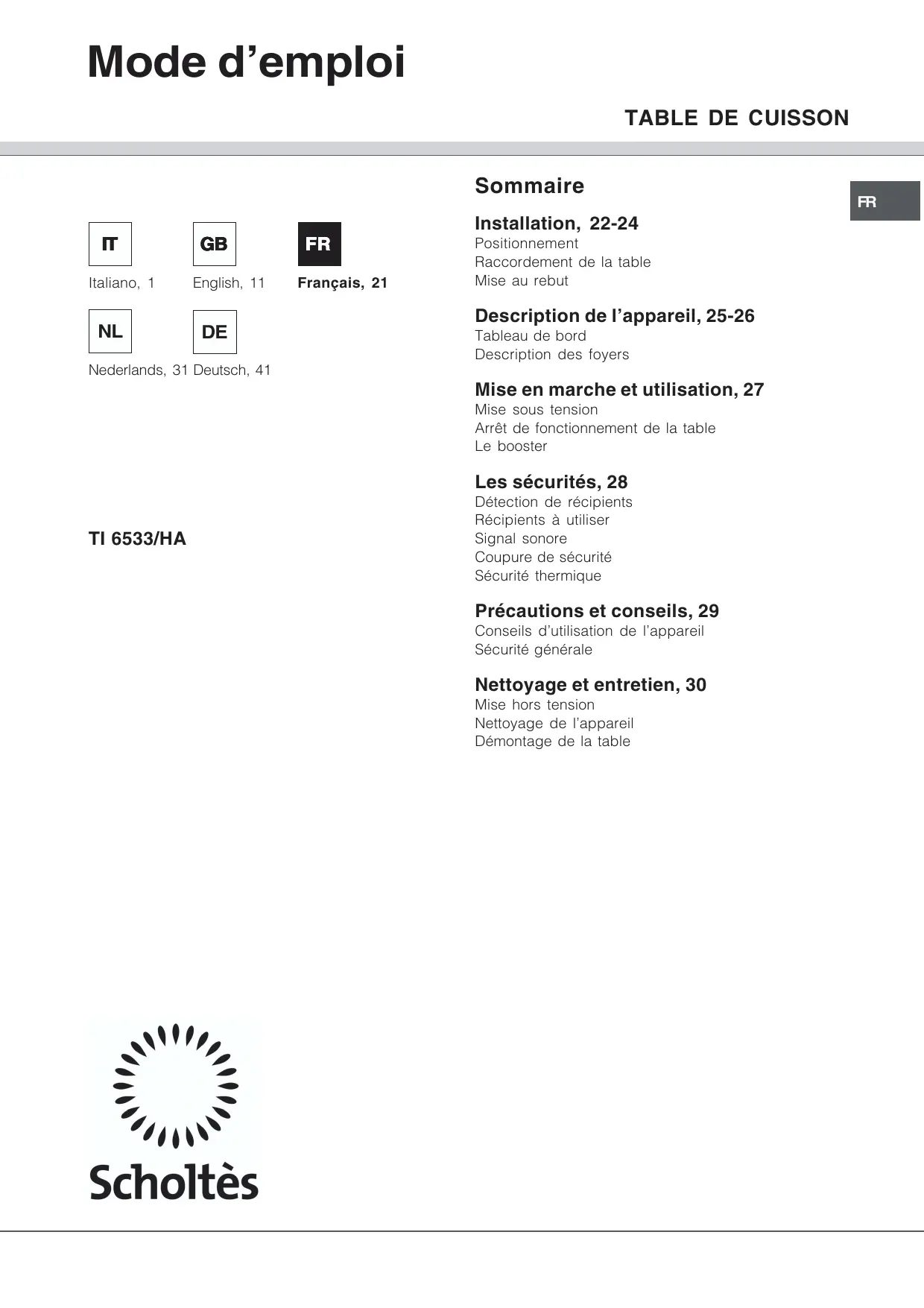

MODE D'EMPLOI TI 6533 SCHOLTES

Description de l’appareil, 25-26 Tableau de bord Description des foyers

Mise en marche et utilisation, 27

Mise sous tension Arrêt de fonctionnement de la table Le booster

TI 6533/HA Détection de récipients

Récipients à utiliser Signal sonore Coupure de sécurité Sécurité thermique

Précautions et conseils, 29

Conseils d’utilisation de l’appareil Sécurité générale

Nettoyage et entretien, 30

Mise hors tension Nettoyage de l’appareil Démontage de la table

! Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil.

TIROIR Positionnement

• en cas d’installation de la table de cuisson audessus d’un four, il faut que ce dernier soit équipé d’un dispositif de refroidissement par ventilation forcée; • éviter d’installer la table de cuisson au-dessus d’un lave-vaisselle : si c’est le cas, prévoir une séparation étanche entre les deux appareils; • selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes: 590

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

CHALEUR TOURNANTE min. 40 mm

MONTAGE DES RESSORTS DE FOND AVANT DE LA TABLE

• de manière à ce qu’il reste au moins 20 mm de distance entre la découpe d’encastrement et le meuble en dessous.

électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s’adresser à une personne qualifiée pour un contrôle minutieux de l’installation électrique.

• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l’installation de mise à la terre fait défaut. • Avant de connecter l’appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l’installation électrique. • Vérifiez si la charge électrique de l’installation et des prises de courant est apte à supporter la puissance maximale de l’appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée. Avant toute intervention, déconnectez l’appareil. Vous devez raccorder votre table à l’installation par un boîtier de connexion: si l’intermédiaire d’un l’appareil est raccordé en fixe, il faut prévoir un interrupteur omnipolaire omnipolaire, accessible en cas de necessité, avec une distance d’ouverture entre les contacts supérieure ou égale à 3 mm. Valable seulement pour les modèles avec câble d'alimentation Certains modèles sont équipés d'un câble d'alimentation monophasé, ils ne peuvent par conséquent être raccordés qu'à un réseau monophasé. Respectez la couleur des fils selon schéma ci-joint.

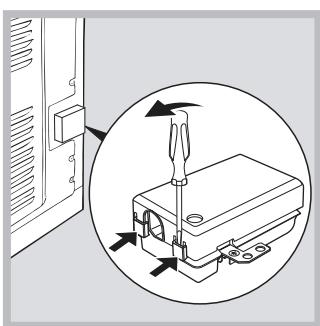

électriques • fixez le câble d'alimentation dans le serre-câble correspondant et fermez le couvercle.

Sections électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants.

Description de l’appareil

Voyant de fonctionnement correspondant au FOYER PROGRAMMÉ *

Indicateur de la DURÉE de PROGRAMMATION * Indicateurs de PUISSANCE (de 0 à 9)

et de CHALEUR RÉSIDUELLE FR

de la PUISSANCE Touche d'AUGMENTATION

de la PUISSANCE Touche MARCHE/ARRÊT Touche de verrouillage des

COMMANDES Voyant de VERROUILLAGE

* N’existe que sur certains modèles

Contrairement aux foyers traditionnels, le foyer induction ne chauffe pas le verre. C'est le récipient qui est l'élément chauffant: la chaleur est produite directement dans la casserole à condition que le fond de celle-ci soit en matériau ferro-magnétique.

Chaque foyer est commandé: • par une touche de sélection dont la sérigraphie est une reproduction du dessin du foyer, • et par un ensemble de réglage de puissance en deux parties (+,-). Tant que la température des foyers est supérieure à 60°C, même après l'arrêt, les indicateurs de chaleur résiduelle restent allumés (l'indicateur des

puissances affiche H) pour prévenir le risque de brûlure.

Le tableau ci-dessous vous indique comment utiliser les foyers de manière optimale. Puissance 1 2 Préparation des crèmes et sauces Cuisson des pots au feu, blanquettes, entremets Cuisson des pâtes et du riz Saisie des viandes, poissons, omelettes Fritures

Mise en marche et utilisation

Lors du branchement de la table, un bip sonore retentit au bout de quelques secondes: vous pouvez maintenant allumer votre table.

La mise sous tension de la table s'effectue en

. appuyant 3 secondes sur la touche Commande des foyers Chaque foyer est commandé par une touche de commande et par un ensemble de réglage de puissance (+ et -).

• Pour accéder directement à la puissance maximum (9), appuyez brièvement sur la touche "-" "-". Arrêt d'un foyer Pour arrêter un foyer, sélectionnez-le à l'aide de la touche de commande correspondante et: • appuyez en même temps sur les touches "+" et "": la puissance du foyer revient immédiatement à zéro et s'éteint. • ou appuyez sur la touche "-" : la puissance du foyer descend progressivement jusqu'à extinction.

Arrêt de fonctionnement de la table

Appuyez sur la touche

, l'appareil est alors hors fonction. Si vous avez verrouillé les commandes de l'appareil (voir paragraphe suivant), elles seront toujours bloquées quand vous rallumerez votre table. Déverrouillez les commandes pour utiliser les foyers.

Pour accélérer la montée en température des foyers (voir tableau des foyers page précédente), appuyez sur la

P". La touche . L'affichage de puissance indique alors "P fonction booster s'arrête automatiquement après 4 minutes. Pendant le fonctionnement du booster, certains foyers (voir tableau des foyers page précédente) sont limités à une puissance maximum de 600 W. Verrouillage des commandes Quand la table est en fonctionnement, il est possible de verrouiller les commandes, afin qu'il n'y ait pas modification de réglage par inadvertance (enfant, nettoyage,...).

Il suffit d'appuyer sur la touche

, le voyant situé à côté de la touche s'allume et les commandes sont verrouillées verrouillées. Pour modifier l'allure de chauffe ou arrêter la cuisson, il faut déverrouiller les commandes: appuyez sur la touche , le voyant s'éteint, les déverrouillées. commandes sont déverrouillées Pour accéder de nouveau au réglage d'un foyer, sélectionnez-le avec la touche de commande correspondante. Programmation d'une durée de cuisson vous pouvez programmer tous les foyers simultanément pour une durée maximale de 99 minutes. Procédez ainsi: • sélectionnez le foyer à l'aide de la touche de commande correspondante, • réglez la puissance désirée avec les touches "+" et "-" "-", • appuyez sur la touche de programmation , • réglez le temps de cuisson désiré avec les touches "+" et "-" "-", • validez la programmation en rappuyant sur la touche . Le décompte du temps commence aussitôt. La fin de cuisson programmée est signalée par un signal sonore (durant 1 minute) et le foyer s'éteint. Fonctionnement de la plaque à induction Triple Le fonctionnement de cette plaque dépend du diamètre des casseroles utilisées pour la cuisson : • si le diamètre de la casserole se situe en dedans de la première zone délimitée, on peut n’allumer que la plaque interne. Dans ce cas le booster ne fonctionne pas et la puissance débitée est de 1800W; • si le diamètre de la casserole se situe entre la première et la deuxième zone délimitée, la puissance maximale débitée est de 2400W (jusqu’à 3000W si le Booster est activé); • si le diamètre de la casserole dépasse la deuxième zone et est compris entre la deuxième et la troisième, la plaque débite une puissance maximale pouvant atteindre 3000W (jusqu’à 4000W si le Booster est activé). La fonction Booster ne peut par conséquent être activée que dans les deux derniers cas, avec une absorption d’énergie comprise entre 3kW et 4kW selon le diamètre de la casserole, c’est-à-dire quand le diamètre de la casserole dépasse le diamètre de la première zone. En effet, la fonction booster n’est pas activée en cas d’utilisation de la zone de cuisson centrale plus petite (1800W).

• une casserole en matériau incompatible, non ferro-magnétique,

• une casserole de diamètre trop petit, • le retrait d’une casserole. Choisissez toujours une casserole adaptée au diamètre des foyers. Attention: foyers ovales Les foyers ovales ne peuvent être boostés que si l'ovale complet est actif. Ne pas mettre deux petites casseroles sur les foyers ovales.

Récipients à utiliser

Dans la mesure où l’induction n’existe que lorsque le champ magnétique est fermé par un récipient métallique, l’échauffement de la casserole cesse instantanément lorsqu’elle est ôtée du foyer.

Utilisez un récipient dont le matériau est compatible avec l’induction (matériau ferromagnétique). Les casseroles en fonte, en acier émaillé ou en acier inox spécial induction conviennent. Les casseroles en cuivre, en céramique, en terre, en verre, en faïence, en aluminium, en inox non magnétique sont incompatibles avec l’induction. Vous pouvez faire un test avec un aimant. Si l’aimant est attiré par le fond de la casserole et reste «collé», la casserole est en matériau ferromagnétiqueet peut donc être utilisée sur la table induction. Nous vous recommandons des casseroles à fond épais et très plat et d’éliminer tous les récipients à fond rugueux susceptibles de provoquer des rayures sur le verre.

A UTILISER NE CONVIENT PAS Signal sonore

Des anomalies telle que :

• un objet (casserole, couvert,...) placé plus de 10 secondes sur la zone de commande, • un débordement sur la zone de commande, • une pression longue sur une touche,... peuvent provoquer l'émission d'un signal sonore et l'extinction de la table. Enlevez la cause du dysfonctionnement pour arrêter le signal sonore. Pour utiliser votre table, remettez-la sous tension et resélectionnez le ou les foyers à utiliser. Réglez la puissance désirée.

Coupure de sécurité

Votre appareil est doté d'une coupure de sécurité automatique qui agit après un certain temps (voir tableau) en fonction de la puissance choisie.

Pendant la coupure de sécurité, l'affichage de la puissance indique "0". exemple: le foyer arrière droit est réglé sur 5 et le foyer avant gauche est réglé sur 2. Le foyer arrière droit sera arrêté après 4 heures de fonctionnement et le foyer avant gauche sera arrêté après 6 heures de fonctionnement. Pour déverrouiller les commandes, éteignez la table en appuyant sur la touche

Durée limite de fonctionnement

 Cet appareil a été conçu et fabriqué conformément

aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent

être lus attentivement.

Conseils d’utilisation de l’appareil

Pour obtenir de meilleures performances de la table de cuisson : • utiliser des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe ;

• utiliser toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée ;

• veiller à ce que la base des casseroles soit toujours sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles ;

• éviter d’utiliser des casseroles qui sont aussi utilisées sur les brûleurs à gaz : la concentration de chaleur des brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence ; • ne jamais laisser un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s’endommager.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper. • Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, débrancher immédiatement l’appareil du réseau électrique et s’adresser à un centre d’assistance technique.

• Si la surface de la table est fêlée, éteindre l'appareil pour éviter tout risque d'électrocution.

• Eviter que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes de la table de cuisson. • Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation). • Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d’endommager gravement la table. • S’assurer que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • Ne pas poser d'objets métalliques (couteaux, cuillères, couvercles, etc.) sur la table, ils risquent de devenir brûlants. • Avis à toute personne portant un pacemaker ou autre implant médical actif : La table est conforme à toutes les réglementations en matière d'interférences électromagnétiques. Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/CEE). Il a été conçu de manière à ne pas provoquer d'interférences à d'autres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées. La table induction génère des champs électromagnétiques à courte portée. Afin d'éviter tout risque d'interférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur. A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels d'incompatibilité, nous vous prions de bien vouloir vous adresser à votre médecin traitant ou au fabricant du pacemaker.

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.

• Si la table est sale, frotter avec un produit d’entretien adapté au verre vitrocéramique, rincer et essuyer. • Les salissures en relief s’enlèvent à l’aide d’un grattoir. Opérez dès que possible, ne pas attendre que l’appareil soit refroidi afin d’éviter une incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable - spécifique pour verre vitrocéramique - imprégnée d’eau savonneuse donne d’excellents résultats. • Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l’aide du grattoir tant que la surface est encore chaude.

* N’existe que sur certains modèles

• Une fois que la table est propre, elle peut être traitée avec un produit d’entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l’appareil est tiède ou froid.

• Prendre soin de toujours bien rincer à l’eau claire et d’essuyer la table : les résidus des produits pourraient en effet s’incruster lors d’une prochaine cuisson. Cadre en acier inox * Un contact prolongé avec une eau très calcaire ou l’utilisation de nettoyants contenant du phosphore peuvent tacher l’acier inox. Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer rapidement tout débordement d’eau s’il y a lieu.  Certaines tables ont un cadre en aluminium

ressemblant à de l’acier inox. Ne pas utiliser de produits d’entretien et de dégraissage ne convenant pas pour l’aluminium.

Démontage de la table

Si le démontage de la table de cuisson s’avère nécessaire : 1. enlever les vis qui fixent les ressorts de centrage sur les côtés; 2. desserrer les vis des crochets de fixation dans les coins; 3. dégager la table de cuisson du meuble.  Il est vivement déconseillé d’essayer d’accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d’assistance technique.

KOOKPLAAT Inhoud "+" en "-"; • bevestig de programmering door nogmaals op de te drukken. toets

Het uitschakelen van een kookzone

Voor het uitschakelen van een kookzone kiest u de zone door middel van de betreffende toets en: • druk tegelijkertijd op de knoppen "+" en "-": de stroomsterkte gaat onmiddelijk terug op 0 en de lichtkolom gaat uit. • of druk op de toets "-" : de stroomsterkte van de kookzone gaat langzamerhand omlaag totdat hij uit is.

Het aftellen van de bereidingstijd begint onmiddelijk.

Het einde van de geprogrammeerde bereidingstijd wordt aangegeven met een geluidssignaal (voor 1 minuut) en de kookzone gaat uit. Voor het versnellen van de verwarmingstijden van de kookzones (zie de tabel van de kookzones op de . vorige bladzijde), drukt u op toets P". Op de display van de stroomsterkte verschijnt "P De Boosterfunctie wordt automatisch onderbroken na 4 minuten. In de periode van het activeren van de booster zijn enkele kookzones (zie de tabel van de kookzones op de vorige bladzijde) gelimiteerd tot een maximum stroomsterkte van 600 W. 2. maak de schroeven van de bevestigingshaken op de hoeken los; 3. haal de kookplaat uit het meubel.  U mag nooit aan het interne systeem sleutelen om

! Wird das Kochfeld über einem Einbaubackofen installiert, müssen die Elektroanschlüsse (der des
