Producttype	Elektrische koudwater hogedrukreiniger
Model	KA 3200 Excel
Merk	Comet
Afmetingen (met haspel)	48 x 41 x 94 cm
Afmetingen (zonder haspel)	46 x 41 x 94 cm
Gewicht (met haspel)	43 kg
Gewicht (zonder haspel)	37 kg
Voeding	230 V / 1~ 50 Hz, 2,9 kW, zekering 16 A
Maximale druk	150 bar (2176 psi)
Debiet	600 l/h
Maximale temperatuur toevoerwater	50 °C
Minimale temperatuur toevoerwater	5 °C
Maximale druk toevoerwater	0,8 MPa (8 bar / 116 psi)
Maximale aanzuigdiepte	1,5 m
Inhoud detergenttank	4 l
Geluidsdrukniveau	88,2 dB (A)
Trilling van de arm van de operator	2,30 m/s²
Veiligheidsvoorzieningen	Stroomonderbreker, drukbegrenzer/drukregelklep, pistoolvergrendeling, Stop-totaal, By-pass, Easy Start
Normaal onderhoud	Reiniging waterinlaatfilter (wekelijks), reiniging detergentfilter en spuitmond (maandelijks)
Buitengewoon onderhoud	Elke 200u: controle hydraulisch circuit pomp; elke 500u: olie verversen pomp, controle kleppen, veiligheidsklep en -voorzieningen

Veelgestelde vragen - KA 3200 Excel Comet

Welk type voeding is nodig voor de Comet KA 3200 Excel?

Het apparaat werkt op een voeding van 230 V / 1~ 50 Hz met een opgenomen vermogen van 2,9 kW en heeft een zekering van 16 A nodig. Het stopcontact moet voorzien zijn van een aardegeleider en beschermd worden door een aardlekschakelaar met een gevoeligheid ≤ 30 mA.

Wat is de maximale druk van deze hogedrukreiniger?

De maximale druk is 150 bar (2176 psi), instelbaar via de drukregelknop (17) aangegeven door de drukindicator (18).

Kan ik een ander detergent gebruiken dan aanbevolen door Comet?

Het wordt sterk aanbevolen om alleen de door de Fabrikant goedgekeurde detergenten te gebruiken. Het gebruik van niet-aanbevolen producten (oplosmiddelen, benzine, verdunners, enz.) kan de veiligheid in gevaar brengen en het apparaat beschadigen.

Hoe het waterinlaatfilter reinigen?

Draai de waterinlaataansluiting (16) los en verwijder het filter (39). Reinig het onder stromend water of blaas het schoon met perslucht. Bij hardnekkig vuil gebruik een ontkalkingsmiddel of vervang het.

Wat te doen als de reiniger niet start?

Controleer eerst of de hoofdschakelaar (1) in stand '1' staat en de stekker correct is aangesloten. Als een veiligheidsvoorziening van de installatie (zekering, aardlekschakelaar) is geactiveerd, zet deze dan terug. Als het probleem aanhoudt, raadpleeg een Gekwalificeerde Technicus.

Hoe detergent gebruiken vanuit een externe tank?

Verwijder de dop (35), sluit de aansluiting (36) van de externe aanzuigslang (31) aan op de bevestiging (38), en dompel het andere uiteinde in het detergentreservoir. Stel de hoeveelheid in met de knop (4) en zet de spuitmondhouder in de lagedrukstand (Fig. 3-a).

Wat is de maximale temperatuur van het toevoerwater?

De maximale temperatuur van het toevoerwater is 50 °C (122 °F). Heter water kan de pomp en afdichtingen beschadigen.

Hoe de reiniger correct stoppen na gebruik?

Sluit de watertoevoerkraan, laat het apparaat enkele seconden draaien met de pistoolgreep ingedrukt om het water te legen, zet de schakelaar (1) op '0', trek de stekker uit, en knijp opnieuw in de greep om de restdruk te laten ontsnappen. Wacht tot het is afgekoeld voordat u het opbergt.

Wat te doen bij overmatige trillingen of abnormaal geluid?

Controleer of het waterinlaatfilter (39) vuil is en reinig het. Zorg ervoor dat de watertoevoer voldoende is (minimaal debiet 800 l/u) en dat de aanzuigdiepte niet meer dan 1,5 m bedraagt. Als het probleem aanhoudt, neem contact op met een Gekwalificeerde Technicus.

Kan ik een verlengsnoer gebruiken?

Ja, maar het verlengsnoer mag niet langer zijn dan 10 m en de aders moeten een doorsnede hebben van minimaal 2,5 mm². De stekker en het stopcontact moeten waterdicht zijn. Laat de installatie controleren door een Gekwalificeerde Elektricien.

GEBRUIKSAANWIJZING KA 3200 Excel Comet

Instructiehandleiding - Gebruik en Onderhoud

NL·LET OP. Voor het gebruik van de machine de aanwijzingen aandachtig doorlezen.

Wij complimenteren u met de keuze van een van onze producten en willen u er aan herinneren dat deze ontworpen en tot stand gekomen zijn met de grootst mogelijke aandacht voor de veiligheid van de operator, de efficiëntie van diens arbeid en de bescherming van het milieu.

Om deze kenmerken gedurende lange tijd te kunnen handhaven adviseren wij een aandachtige lezing van deze handleiding en vragen wij u de inhoud ervan nauwkeurig op te volgen. Bijzondere aandacht dient geschonken te worden aan de lezing van de gedeeltes die gemerkt worden met het symbool:

ATTENTIE

aangezien deze passages belangrijke instructies bevatten inzake de veiligheid bij het gebruik van de waterreiniger.

De Fabrikant wordt niet aansprakelijk gesteld voor schade die voortkomt uit:

• niet naleving van de inhoud van deze handleiding;
• gebruik van de waterreiniger dat afwijkt van het gebruik dat beschreven wordt in de paragraaf "Gebruiksbestemming";
• gebruik dat in contrast staat met de heersende wetgeving inzake de veiligheid en de preventie van ongevallen op het werk;
• niet correct uitgevoerde installatie;
• nalatigheden in het voorziene onderhoud;
• wijzigingen of ingrepen die niet door de Fabrikant geautoriseerd zijn;
• gebruik van niet originele, of voor het model waterreiniger ongeschikte vervangingsonderdelen;
• reparaties die niet door een Gespecialiseerd Technicus zijn uitgevoerd.

1.1 ADRES VAN DE FABRIKANT

Voor wat betreft het adres van de Fabrikant van de waterreiniger verwijst men naar de "Conformiteitverklaring" die aan het einde van dit gedeelte van de handleiding wordt weergegeven.

1.2 GEBRUIK EN BEWARING VAN DE HANDLEIDING VOOR GEBRUIK EN ONDERHOUD

De handleiding voor gebruik en onderhoud moet als integraal deel van de waterreiniger beschouwd worden en voor toekomstige en onmiddellijke raadpleging op een afgeschermde plaats bewaard worden.

In de handleiding voor gebruik en onderhoud zijn belangrijke waarschuwingen opgenomen met betrekking tot de veiligheid van de operator en van degenen die hem omringen, alsmede met betrekking tot het respect voor het milieu.

Wanneer de handleiding in slechte staat verkeerd of zoek raakt dan kunt u een nieuw exemplaar aanvragen bij de verkoper of bij een bevoegde assistentiedienst.

Doet u de waterreiniger over aan een andere gebruiker dan dient u de handleiding voor gebruik en onderhoud mee te geven.

Wij hebben ons best gedaan bij de samenstelling van deze handleiding. Mocht u fouten opmerken dan wordt u verzocht de Fabrikant, of een bevoegde assistentiedienst, hierover in te lichten.

De Fabrikant behoudt zich voorts het recht voor om zonder voorgaande mededeling alle benodigde wijzigingen aan te brengen voor de bijwerking en de correctie van deze publicatie.

Het is verboden deze handleiding op enigerlei wijze geheel of gedeeltelijk te reproduceren zonder de schriftelijke toestemming van de Fabrikant.

1.3 SYMBOLEN EN DEFINITIES

1.3.1 Symbolen

Het symbool: ATTENTIE

dat betrekking heeft op enkele tekstgedeeltes, duidt op de grote kans op persoonlijk letsel indien de betreffende voorschriften en aanwijzingen niet worden opgevolgd.

Het symbool: WAARSCHUWING

dat betrekking heeft op enkele tekstgedeeltes, duidt op de mogelijkheid op schade aan de waterreiniger indien de betreffende instructies niet worden opgevolgd.

1.3.2 Definities

• Gespecialiseerd Technicus: meestal een werknemer van de bevoegde assistentiedienst, die voor dat doel getraind is en bevoegd is tot het verrichten van buitengewoon onderhoud en reparaties op de waterreiniger. De ingrepen op de elektrische delen moeten verricht worden door een Gespecialiseerd Technicus die tevens een Gekwalificeerd Elektricien is. Het gaat hier om iemand die vakkundig bekwaam is en opgeleid is voor de controle, de installatie, de reparatie van elektrische apparatuur volgens de “regels van het vak” en in overeenstemming met de wetgeving van het land van installatie van de waterreiniger.
• Total Stop: stopsysteem waarmee de werking van de waterreiniger onderbroken wordt telkens wanneer de hendel van het waterpistool wordt losgelaten. Het systeem is niet actief binnen de drukvelden 0÷20bar/0÷290 psi.
• By-pass: het gaat hier om de speciale werking van de waterreiniger tijdens het normale gebruik, wanneer de hendel van het waterpistool wordt losgelaten. In dit geval geeft de drukwijzer de afwezigheid van druk aan en wordt het gepompte water opnieuw afgezogen, dankzij de drukregelklep. Gezien de aanwezigheid van het Total Stop systeem (zie het vorige punt) wordt deze functie alleen geactiveerd binnen het drukveld 0÷20bar/0÷290psi, of bij defecten aan het Total Stop systeem.
• Easy Start: inrichting ten gunste van het starten van de waterreiniger doordat tijdens de eerste momenten van werking de druk verminderd wordt.

De kenmerken en technische gegevens zijn van indicatieve aard. De Fabrikant behoudt zich het recht voor alle opportuun geachte wijzigingen op het apparaat aan te brengen.

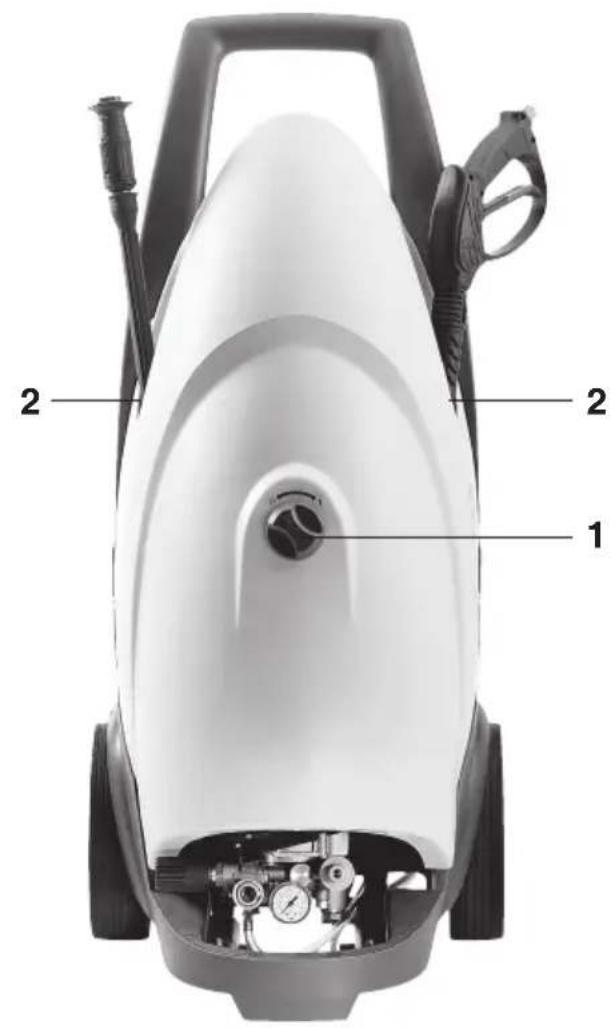

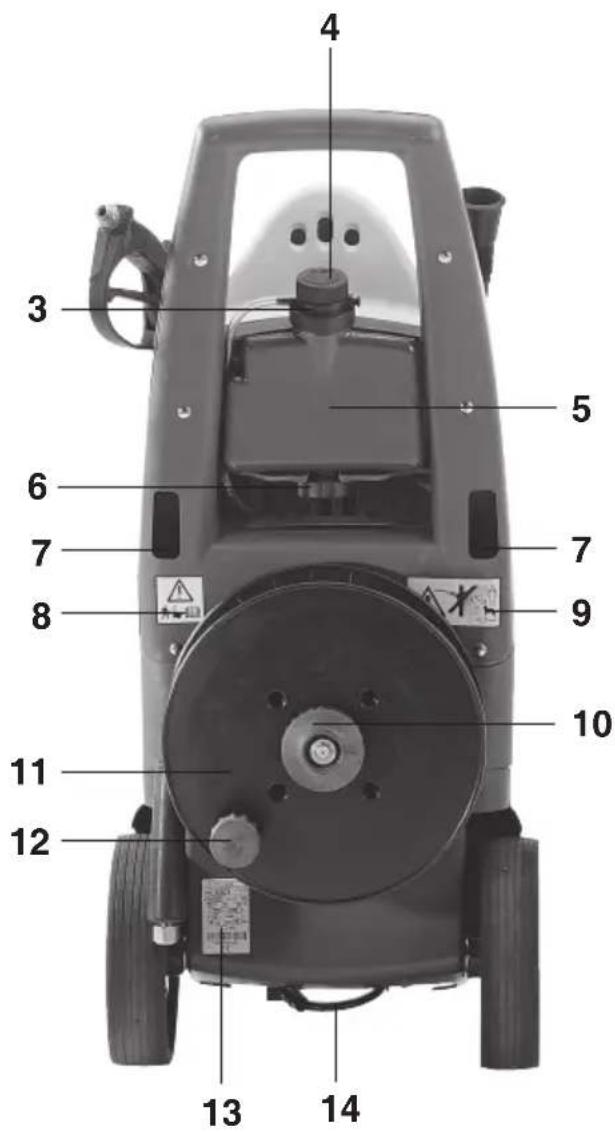

2.1 IDENTIFICATIE VAN DE COMPONENTEN

Zie tevens de afbeeldingen 1 tot 4 aan het begin van deze handleiding voor gebruik en onderhoud.

1. Hoofdschakelaar
2. Zitting waterpistool / straalbuis
3. Dop tank reinigingproduct
4. Knop regeling reinigingsproduct
5. Tank reinigingsproduct
6. Borgmoer tank reinigingsproduct
7. Houder voor accessoires
8. Plaatje "Lees eerst de handleiding alvorens..."
9. Plaatje "De straal niet op personen richten..."
10. Borgmoer leidinghaspel (KA Excel)
11. Leidinghaspel (KA Excel)
12. Knop leidinghaspel(KA Excel)
13. Identificatieplaatje
14. Elektriciteitskabel
15. Aansluiting uitgang water
16. Snelkoppeling ingang water
17. Knop drukregeling
18. Drukaanwijzer
19. Waterpistool
20. Straalbuis KA 2800 M
21. Straalbuis
22. Kop mondstukhouder KA 2800 M
23. Kop mondstukhouder
24. Professioneel, waaiervormig, vast mondstuk
25. Priem reiniging mondstuk
26. Hoge drukleiding
27. Leiding aanzuiging extern reinigingsproduct
28. Veiligheidsblokkering hendel waterpistool
29. Hendel waterpistool
30. Snelkoppeling hoge drukleiding
31. Dop aanzuiging extern reinigingsproduct
32. Aansluiting leiding aanzuiging extern reinigingsproduct
33. Leiding aanzuiging reinigingsproduct
34. Aansluiting voor aanzuiging reinigingsproduct uit externe tank
35. Filter ingang water
36. Filter leiding aanzuiging extern reinigingsproduct

De waterreiniger is voorzien van de volgende veiligheidsinrichtingen:

a) Amperometrische beveiliging.

Deze inrichting brengt de werking van de waterreiniger tot stilstand bij overmatige absorptie van elektrische stroom.

Is dit het geval dan gaat u als volgt te werk:

• zet de hoofdschakelaar (1) op "0" en trek de stekker uit het stopcontact;
• druk hendel (33) van het waterpistool in zodat eventuele restdruk ontladen wordt;
• wacht 10 ÷ 15 minuten zodat de waterreiniger af kan koelen;
• controleer of aan de voorschriften van de paragraaf “Controle En Aansluiting Op Het Elektriciteitsnet” is voldaan, vooral met betrekking tot het gebruik van een eventueel verlengsnoer;
• steek de stekker weer in het stopcontact en herhaal de startprocedure die beschreven wordt in de paragraaf "Werking".

ATTENTIE

- Wanneer één van bovenstaande veiligheidsinrichtingen regelmatig in werking treedt, gebruikt u de waterreiniger dan absoluut niet voordat u hem eerst heeft laten nakijken door een Gespecialiseerd Technicus.

b) Klep druklimiet / drukregeling

Het gaat om een op juiste wijze ingestelde klep die er voor zorgt dat de gepompte vloeistof weer kan worden afgezogen, zodat er geen gevaarlijke druk kan ontstaan wanneer het waterpistool gesloten wordt, of wanneer geprobeerd wordt drukwaarden in te stellen die boven de toelaatbare waarden liggen.

c) Blokkeerinrichting van de hendel van het waterpistool

Het is een veiligheidsblokkering (32) waarmee de hendel van het waterpistool geblokkeerd kan worden in de afgesloten stand, zodat er geen onvoorziene inwerkingtreding kan plaatsvinden. (zie tevens Afb. 2).

2.3 GEBRUIKSBESTEMMING

• De waterreiniger is uitsluitend bestemd voor het volgende gebruik:
• wassen van voertuigen, machines, gebouwen, gereedschappen enz. met koud water, eventueel met toevoeging van door de Fabrikant aangeduide reinigingsmiddelen;
• verspreiding van de door de Fabrikant bevoegde reinigingsmiddelen;
• aanslagverwijdering en ontstopping van leidingen met behulp van speciale door de Fabrikant voorziene hulpstukken;
• zandwaterstralen van voorwerpen met behulp van speciale door de Fabrikant voorziene hulpstukken.

- Ter bescherming van het milieu mag de reiniging van voertuigen of machines met hydraulische circuits alleen plaatsvinden in ruimtes die voorzien zijn van een adequate olieseparator.

• De waterreiniger mag niet gebruikt worden voor het wassen van: personen, dieren, elektrische apparatuur onder spanning, kwetsbare voorwerpen, en de waterreiniger zelf;
• De (standaard en optionele) hulpstukken die met de waterreiniger gebruikt worden, moeten van het type zijn dat goedgekeurd is door de Fabrikant;
• De waterreiniger is niet geschikt om gebruikt te worden in ruimtes waar zich bijzondere omstandigheden voordoen bijvoorbeeld bij corroderende of explosieve atmosfeer.
• Richt u zich tot de technische assistentiedienst van de Fabrikant voor het gebruik aan boord van voertuigen, schepen of vliegtuigen, aangezien aanvullende voorschriften nodig kunnen zijn.

Ieder ander gebruik wordt als oneigenlijk gebruik beschouwd.

De Fabrikant kan zich niet aansprakelijk stellen voor eventuele schade die voorkomt uit oneigenlijk of foutief gebruik.

3 UITPAKKEN

ATTENTIE

• Draag bij het uitpakken veiligheidshandschoenen en -bril om letsel aan handen en ogen te voorkomen.
• De verpakkingselementen (plastic zakken, klemmetjes enz.) mogen nooit binnen het handbereik van kinderen worden gelaten aangezien dit mogelijke gevarenbronnen kunnen vormen.
• De vuilverwerking van de verpakkingselementen moet gebeuren in overeenstemming met de wetgeving van het land van gebruik.
  Met name plastic materiaal en zakken mogen niet in het milieu worden geloosd, gezien het schadelijke effect.
• Na het uitpakken van de waterreiniger dient u na te kijken of deze compleet is. Mocht hierover twijfel bestaan, dan dient u de waterreiniger absoluut niet te gebruiken maar dient u contact op te nemen met een bevoegd servicecentrum dat het apparaat door een Gekwalificeerd Technicus na zal laten kijken.

Zie tevens Afb. 4 aan het begin van deze handleiding voor gebruik en onderhoud.

Op het identificatieplaatje (13) staan het serienummer en de belangrijkste technische kenmerken van de waterreiniger.

De waarschuwingstekens informeren u over de mogelijke overgebleven risico's die verbonden zijn aan het gebruik van de waterreiniger. De betekenis van deze tekens is de volgende:

• Waarschuwingsteken (8): informeert u over het verbod om de waterreiniger te gebruiken wanneer u niet eerst de handleiding voor gebruik en onderhoud aandachtig heeft doorgelezen.
• Waarschuwingsteken (9): informeert u over het verbod om de waterreiniger te gebruiken voor het wassen van personen, dieren, elektrische apparatuur en de waterreiniger zelf.

ATTENTIE

• Controleer na het uitpakken van de waterreiniger of het identificatieplaatje en de waarschuwingstekens aanwezig en leesbaar zijn. Is dit niet het geval richt u zich dan tot de verkoper of tot een bevoegd servicecentrum voor vervanging of aanvraag.
• Wanneer het identificatieplaatje of de waarschuwingstekens tijdens het gebruik verslijten, richt u zich dan tot de verkoper of tot een bevoegd servicecentrum voor het aanvragen van nieuwe.

3.2 STANDAARDUITRUSTING

Controleer of de verpakking van het product dat u heeft aangeschaft, de volgende elementen bevat:

• KA waterreiniger voor gebruik onder hoge druk (met inbegrip van leidinghaspel bij de modellen Excel);
• afgifteleiding voor gebruik onder hoge druk (de afgifteleiding onder hoge druk is ingebouwd in de leidinghaspel en reeds op de pomp aangesloten bij de modellen Excel);
• waterpistool;
• straalbuis;

• zak met hulpstukken, bevattende:

• gebruiksaanwijzing;

• slang voor aanzuiging reinigingsproduct uit externe tank;
• priem voor reiniging mondstuk;
• professioneel, waaiervormig vast mondstuk (KA 2800 M);

Richt u zich bij problemen tot de verkoper of tot een bevoegd servicecentrum.

Nota 1: de kleine hulpstukken kunnen in de houders (7) bewaard worden.

Het is mogelijk de standaarduitrusting van de waterreiniger aan te vullen met de volgende uitgebreide reeks hulpstukken:

• zandstraalbuis: ontworpen voor het polijsten van oppervlakken het verwijderen van roest, lak, vuilaanslag enz.;
• sonde voor ontluchting van de leidingen: ontworpen voor het ontstoppen van buizen en leidingen;
• straalbuis onderkant behuizing: ontworpen om moeilijk toegankelijke delen te bereiken;
• draaiende waterborstel: ontworpen voor de reiniging van kwetsbare oppervlakken;
• rotojet: ontworpen voor de verwijdering van hardnekkig vuil;
• schuimstraalbuis: ontworpen voor de meest doeltreffende verspreiding van het reinigingsproduct.

ATTENTIE

- Niet adequate optionele hulpstukken compromitteren de werking van de waterreiniger en kunnen hem gevaarlijk maken. Gebruik uitsluitend originele, optionele hulpstukken die goedgekeurd zijn door de Fabrikant.

Met betrekking tot de algemene voorschriften, de veiligheidswaarschuwingen, de installatie en het onderhoud van de optionele hulpstukken wordt verwezen naar de bijbehorende documentatie.

4 INSTALLATIE

Zie tevens Afb. 5 aan het begin van deze handleiding voor gebruik en onderhoud.

4.1 MONTAGE VAN DE HULPSTUKKEN

• Monteert u het vaste, professionele, waaiervormige mondstuk (27) op de kop (24), en zet het stevig vast met een (niet bijgeleverde) buissleutel van 14 mm. Operatie A van Afb. 5.
• Schroef het uiteinde van de hoge drukleiding (30) (kant zonder snelkoppeling) op de schroefdraad van het waterpistool (19) en draai het stevig aan met twee (niet bijgeleverde) vaste sleutels van 22-mm. Operatie B van Afb. 5.
• Voor de KA Excel modellen, die in serie voorzien zijn van leidinghaspels (11), is de snelkoppeling (34) van de hoge drukleiding (30) reeds in de fabriek bevestigd aan de aansluiting voor de wateruitgang (15).

4.2 CONTROLE EN AANSLUITING OP DE WATERLEIDING

WAARSCHUWING

• De watertoevoer moet in staat zijn een voldoende capaciteit te garanderen voor de waterreiniger. Raadpleeg hiervoor de waarden die in de tabel met technische gegevens staan.
  In geval van twijfel richt u zich tot een Gespecialiseerd Technicus.
• Voorzie de waterreiniger niet van water met een temperatuur van meer dan 50^ / 122^ of minder dan 5^ / 41^ .
• De druk van het toevoerwater mag niet hoger zijn dan 8 bar/116 psi
• Stel de waterreiniger niet in werking bij een aanzuigdiepte van meer dan 1,5 m/4,9 ft.
• Stel de waterreiniger niet in werking zonder watertoevoer.
• Voorzie de waterreiniger niet van zout of onzuiver water. Mocht dit toch gebeuren, laat de waterreiniger dan enkele minuten met schoon water werken.

ATTENTIE

- Houd u aan de voorschriften met betrekking tot de aansluiting op de waterleiding die van kracht zijn in het land van installatie van de waterreiniger.

4.3 CONTROLE EN AANSLUITING OP HET ELEKTRICITEITSNET

ATTENTIE

- Laat door een Gespecialiseerd Technicus controlleren of de elektriciteitstoevoer van uw installatie overeenkomt met de gegevens op het plaatje met "technische gegevens" dat zich op het apparaat bevindt (zie Afb. 4). Met name de voedingsspanning mag niet meer dan ± 5 % afwijken van de op het plaatje vermelde waarde.

- De aansluiting op het elektriciteitsnet moet door een Gespecialiseerd Elektricien tot stand worden

gebracht, in overeenkomst met de IEC 60364-1 norm of gelijkaardige normen die van kracht zijn in het land van gebruik. Met name het stopcontact waarop de waterreiniger wordt aangesloten moet worden uitgerust met een aardegeleider, een adequate zekering (de waarde daarvan staat op het identificatieplaatje en in de tabel met technische gegevens), en moet beveiligd worden door een elektromagnetische differentiaalschakelaar met een gevoeligheid die de 30 mA niet overschrijdt.

- Mocht de elektriciteitskabel te kort blijken te zijn, dan kan een verlengsnoer gebruikt worden. Controleer of deze niet langer dan 10 meter/32,8 ft is, of de doorsnede van de stroomdraden ten minste 2,5 mm bedraagt en of stekker en stopcontact waterdicht zijn. Om bovengenoemde aanwijzingen te respecteren dient u zich tot een Gekwalificeerd Elektricien te wenden.

Het gebruik van een ongeschikt verlengsnoer kan gevaarlijk zijn.

5 WERKING

ATTENTIE

• Het gebruik van de waterreiniger vereist aandacht en voorzichtigheid. Vertrouw de waterreiniger niet aan anderen toe zonder dat u zich, onder eigen verantwoording, ervan vergewist heeft dat deze tijdelijke gebruiker de handleiding aandachtig heeft doorgelezen en op de hoogte is van de werking van de waterreiniger. De waterreinigers mogen niet door kinderen of door niet getraind personeel worden gebruikt
• Respecteer de waarschuwingen met betrekking tot de veiligheid die in de handleiding voor gebruik en onderhoud van de eventuele hulpstukken staan, die gebruikt worden
• Gebruik de waterreiniger niet wanneer:

- de voedingskabel of andere belangrijke onderdelen, zoals de hoge drukleiding, de veiligheidsinrichtingen, het waterpistool en de straalbuis beschadigd zijn;

- de waterreiniger is omgevallen of wanneer er tegen aangestoten is;

- er duidelijk water uit de waterreiniger lekt;

In deze gevallen dient u de waterreiniger door een Gespecialiseerd Technicus te laten nakijken.

• U dient speciaal op te letten wanneer u de waterreiniger in ruimtes gebruikt waarin voertuigen rijden die de toevoerkabel, de hoge drukleiding of het waterpistool kunnen verpletteren of beschadigen;
• Houd tijdens de werking de waterreiniger altijd onder toezicht en buiten het bereik van kinderen. Let bijzonder goed op tijdens het gebruik bij kleuterscholen, verzorging- en rusthuizen. Hier kunnen kinderen, bejaarden of gehandicapten zonder toezicht aanwezig zijn.
• Voorat u de waterreiniger in werking stelt dient u hem op een droge, vlakke en stabiele ondergrond te zetten, waar hij niet kan kantelen of vallen.
• Verricht de handelingen die in de paragraaf "Stilstand" beschreven worden voordat u de waterreiniger verplaatst.
• Voordat u de waterreiniger start dient u kleding aan te trekken die afdoende bescherming biedt tegen verkeerd uitgevoerde manoeuvres van de onder druk staande waterstraal. Gebruik de waterreiniger niet in de nabijheid van personen die geen beschermende kleding dragen.
• De waterstralen onder hoge druk kunnen gevaarlijk zijn bij oneigenlijk gebruik. Richt de straal niet op personen, dieren, elektrische apparatuur onder spanning of op de waterreiniger zelf.
• Houd tijdens het gebruik het waterpistool stevig vast. Wanneer u namelijk de hendel (33) activeert, dan kunt u de reactiekracht van de hoge drukstraal ondergaan. De grootheid van deze terugslagkracht staat in de tabel met technische gegevens (de terugslagkracht wordt uitgedrukt in N waar 1 N = 0.1 kg).
• Richt de straal niet op u zelf of anderen om kleding of schoeisel te reinigen.
• De banden van de voertuigen moeten op een afstand van niet minder dan 50 cm gewassen worden om te voorkomen dat de hoge drukstraal schade veroorzaakt. Een eerste symptoom van toegebrachte schade aan een band is de kleurverandering ervan.
• Richt de hoge drukstraal niet op materiaal dat asbest bevat, of andere substanties die schadelijk voor de gezondheid zijn.
• Gebruik de waterreiniger niet in de regen.
• Besteed extra aandacht aan hetgeen vermeld wordt in de paragraaf “Controle en aansluiting op het elektriciteitsnet”.
• Besteed extra aandacht aan hetgeen vermeld wordt in de paragraaf "Werking met reinigingsmiddelen".

• Laat de stekker niet in het stopcontact wanneer de waterreiniger niet werkt, en trek de stekker er altijd uit vóór het verrichten van ingrepen. Zet, in het bijzonder, de hoofdschakelaar (1) altijd op "0". Verwijder de stekker uit het stopcontact en druk op de hendel (33) van het waterpistool om de eventuele restdruk te elimineren en de veiligheidsblokkering (32) vast te zetten (Afb. 2 - positie S):

• wanneer u de waterreiniger, ook voor korte tijd, onbeheerd achter laat;

• voordat u bijvult met reinigingsmiddel;
• na afloop van het gebruik.

Wacht altijd tot de waterreiniger geheel is afgekoeld voordat u reiniging of onderhoud verricht.

• Blokkeer tijdens het gebruik de hendel (33) van het waterpistool niet in de stand altijd open.
• Trek de stekker niet uit het stopcontact door aan de kabel te trekken.
• Plaats geen reductors of adapters tussen de stekker en het stopcontact.
• Zorg ervoor dat de voedingskabel, de eventuele verlengsnoeren de stekkers en de stopcontacten droog blijven. Raak ze niet aan met natte handen.
• Mocht de voedingskabel beschadigd zijn, richt u dan voor de vervanging tot een Gekwalificeerd Elektricien.
• Bedek de waterreiniger tijdens de werking niet en zet hem niet op een plek waar geen goede ventilatie kan plaatsvinden.
• Bij het gebruik van de waterreiniger in afgesloten ruimtes controleert u dan of een correcte ventilatie kan worden gegarandeerd.

5.1 VOORAFGAANDE HANDELINGEN

• Rol de hoge drukleiding (30) geheel af.
• Indien u over een KA met leidinghaspel (11) beschikt, deblokkeer dan deze inrichting door de borgmoer (10) tegen de wijzers van de klok in te draaien; wikkel de benodigde hoeveelheid leiding af door de leidinghaspel met knop (12) tegen de wijzers van de klok in te draaien; blokkeer de inrichting door de borgmoer (10) met de wijzers van de klok mee te draaien.
• Bevestig aan de snelkoppeling van de wateringang (16) een toevoerkabel, waarbij u gebruik maakt van een gewone snelkoppeling voor tuinslangen. Operatie D van Afb. 5.
• Open de watertoevoerkraan en vergewis u ervan dat er geen waterdruppels lekken. Operatie E van Afb. 5. Of laat water aanvoeren uit een voor dat doel geplaatste tank.
• Vergewis u ervan dat de hoofdschakelaar (1) in de uigeschakelde stand staat (positie "0") en steek de stekker in het stopcontact. Operatie F van Afb. 5.
• Draai de hoofdschakelaar (1) in positie "1".
• Druk op hendel (33) van het waterpistool en wacht tot een doorlopende waterstraal naar buitenkomt.

Nota 3: Onder deze werkomstandigheden is het Total Stop systeem niet operationeel omdat er gewerkt wordt bij een druk die onder de 20 bar / 290 psi ligt (zie tevens de paragraaf “Onderbreking van de werking bij een werkdruk tussen 0÷20 bar/0÷290 psi”).

- Zet de hoofdschakelaar (1) in positie “0” en sluit straalbuis (21) aan op het waterpistool (19). Operatie G van Afb. 5.

5.2 STANDAARDWERKING (ONDER Hoge DRUK)

• Vergewis u ervan dat de kop van het mondstuk (24) niet in de positie voor afgifte reinigingsproduct staan (Zie ook de paragraaf “Werking met het reinigingsproduct”).
• Start de waterreiniger weer door hoofdschakelaar (1) in stand “1” te draaien en te controleren of het water op doorlopende wijze naar buiten wordt gespoten, en er geen waterdruppels lekken.

Nota 4: Na deze start komt de waterreiniger onmiddellijk tot stilstand, aangezien het Total Stop systeem geactiveerd wordt.

• Om de waterreiniger in werking te stellen en met het reinigen te beginnen, volstaat het de hendel (33) van het waterpistool in te drukken.
• De druk kan zonodig geregeld worden met de knop voor de drukregeling (17). Draai de knop met de wijzers van de klok mee om de druk te verhogen; draai de knop tegen de wijzers van de klok in om de druk te verlagen. De drukwaarde kan worden afgelezen van de drukaanwijzer (18).

- De waterreiniger is ontworpen voor het gebruik met reinigingsproducten die door de Fabrikant worden aanbevolen. Het gebruik van andere reiniging- of chemische producten kan van negatieve invloed zijn op de veiligheid van de waterreiniger.

Zuig met name nooit vloeistoffen aan die oplosmiddelen, benzine, verdunningsmiddelen, aceton en brandstofolie bevatten aangezien deze producten in vernevelde vorm uiterst brandbaar, explosief of toxisch zijn.

• Lees aandachtig de voorschriften en waarschuwingen die op het etiket van het gebruikte reinigingsproduct staan.
• Bewaar de reinigingsproducten op een veilige plek die ontoegankelijk is voor kinderen.
• Komt het product in aanraking met de ogen spoel de ogen dan onmiddellijk met water en wendt u onmiddellijk tot arts. Neem de verpakking van het reinigingsproduct mee.
• Wordt het product per ongeluk ingeslikt probeer dan niet het braken te stimuleren maar wendt u onmiddellijk tot een arts. Neem de verpakking van het reinigingsproduct mee.
• Tijdens het vullen van de tank met het reinigingsproduct, dient u er op te letten geen vloeistof op de waterreiniger te morsen. Mocht dit wel gebeuren dan dient u tenminste 24 te wachten voordat u de waterreiniger in werking stelt, zodat de vloeistof die mogelijk de het apparaat is binnengedrongen kan verdampen.

De aanbevolen reinigingsproducten zijn voor meer dan 90% biologisch afbreekbaar.

Voor de gebruikswijze van het reinigingsproduct raadpleegt u de tabel en het etiket op de verpakking van het reinigingsproduct.

- Wanneer het product aangezogen wordt uit de tank van de waterreiniger (5), dan verwijdert u de dop (3) waarbij u er op let geen vloeistof te morsen, en vult u de tank (max. capaciteit 4 l / 0,6 US gal). Volg de instructies op voor de dosering, die op het etiket van de verpakking van het reinigingsproduct staan.

Voor het verrichten van een nauwkeurige reiniging kan de tank met reinigingsproduct (5) uit de zitting worden genomen, door als volgt te werk te gaan:

- Draai borgmoer (6) geheel los, maak de slang voor aanzuiging reinigingsproduct (37) los, druk op de dop van de tank (3) en verwijder tegelijkertijd de tank (5).

Voor het weer terugplaatsen van de tank voert u deze handelingen in omgekeerde volgorde uit.

WAARSCHUWING

- Zorg ervoor dat de tank (5) weer op juiste wijze wordt teruggeplaatst, en let vooral op de aansluiting van de slang voor aanzuiging van het reinigingsproduct (37).

Alle waterreinigers kunnen tevens een reinigingsproduct uit een externe tank aanzuigen. Deze operatie is ook mogelijk wanneer de interne tank voor het reinigingsproduct (5) vol is, want de aanzuiging uit de interne tank wordt automatisch uitgeschakeld (zie ook het volgende punt).

• Wanneer aanzuiging uit een externe tank plaatsvindt (zie ook Afb. 3), verwijder dan de dop (35) en steek de aansluiting (36) van de slang voor aanzuiging van het reinigingsproduct uit externe tank (31) in aansluiting (38); steek de leiding (31) in de externe tank, die reeds met het gewenste reinigingsproduct is gevuld. Volg ook hier de aanwijzingen voor de dosering op, die op het etiket van de verpakking van het reinigingsproduct staan.
• Beweeg de kop met het mondstuk (24), zoals schematisch weergegeven wordt in afb. 3-a, en activeer de hendel (33) van het waterpistool om de afgifte van het reinigingsproduct te beginnen.
• Draai aan de knop voor regeling van het reinigingsproduct (4) tot de gewenste hoeveelheid afgegeven product bereikt wordt.
• Beweeg de kop met het mondstuk (24), zoals schematisch weergegeven wordt in afb. 3-b, om de werking onder hoge druk te hervatten.

WAARSCHUWING

- Wanneer u klaar bent met het gebruik van de externe tank met reinigingsproduct voor de waterreiniger, plaats dan de dop (35) weer terug in de aansluiting (38) zodat de correcte afzuiging van het reinigingsproduct uit de interne tank (5) van de waterreiniger weer mogelijk wordt.

5.4 Onderbreking Van De Werking

5.4.1 Onderbreking van de werking bij een werkdruk tussen 0÷20 bar / 0÷290 psi

Door de hendel (33) van het waterpistool los te laten wordt de waterreiniger op by-pass gezet en blijft net zolang in deze status tot u opnieuw op de hendel (33) drukt.

WAARSCHUWING

- Laat de waterreiniger niet langer dan 3 minuten op by-pass staan (waterpistool dicht).

5.4.2 Onderbreking van de werking bij een werkdruk boven de 20 bar / 290 psi (Total Stop)

Door de hendel (33) van het waterpistool los te laten komt de waterreiniger automatisch tot stilstand. Drukt u nu opnieuw op de hendel dan zal de waterreiniger weer normaal in werking treden.

ATTENTIE

- Denkt u er aan dat wanneer de waterreiniger op Total Stop staat, de waterreiniger echter compleet in werking is. Wanneer u de waterreiniger dus, ook voor zeer korte tijd, onbeheerd achterlaat, zet dan altijd de hoofdschakelaar (1) op "0", trek de stekker uit het stopcontact en druk op hendel (33) van het waterpistool om de eventuele restdruk te ontladen en de veiligheidsblokkering (32) vast te zetten (Afb. 2 – Positie S).

Nota 5: Tijdens de werking onder druk, waarbij de druk boven de 20 bar /290 psi ligt (wanneer het Total Stop systeem actief is) en u, ongeacht de reden, hoofdschakelaar (1) op stand "0" zet, (en niet tegelijkertijd op de hendel van het waterpistool (33) drukt om de eventuele restdruk te ontladen) dan zal bij de nieuwe inschakeling van de hoofdschakelaar (1) op stand "1" de waterreiniger niet van start gaan, aangezien hij al gereed is voor de werking: het volstaat dan op hendel (33) van het waterpistool te drukken om de waterreiniger opnieuw te activeren.

6 STILSTAND EN OPSLAG

Na afloop van de werkzaamheden brengt u de machine tot stilstand en bergt u hem weg.

6.1 STILSTAND

• Sluit de watertoevoerkraan geheel.
• Haal het water uit de waterreiniger door hem enkele seconden te laten werken met ingedrukte hendel (33) van het waterpistool.
• Zet de hoofdschakelaar (1) op "0".
• Trek de stekker van de toevoer uit het stopcontact.
• Elimineer de mogelijke restdruk uit de hoge drukleiding (30) door enkele seconden de hendel (33) van het waterpistool ingedrukt te houden.
• Wacht tot de waterreiniger afgekoeld is.

ATTENTIE

• Wanneer de waterreiniger wordt afgekoeld moet u nagaan of:
• de waterreiniger niet onbeheerd wordt achtergelaten in aanwezigheid van kinderen, bejaarden of gehandicapten zonder toezicht;
• de waterreiniger op een stabiele ondergrond geplaatst wordt en niet kan vallen;
• de waterreiniger niet in aanraking kan komen met, of in de onmiddellijke nabijheid staat van brandbaar materiaal.

6.2 OPSLAG

• Wind de hoge drukleiding (30) zorgvuldig op, vermijd knikken.
• Wind de elektrische voedingskabel (14) zorgvuldig op.
• Plaats de waterreiniger met zorg op een droge en schone plek en zorg er daarbij voor de voedingskabel en hoge drukleiding niet te beschadigen.

WAARSCHUWING

• De waterreiniger is gevoelig voor vorst.
  In koude ruimtes, en om ijsvorming binnen in de waterreiniger te voorkomen, is het mogelijk om vóór de procedure voor "Stilstand" de waterreiniger een antivriesproduct voor auto's te laten aanzuigen. Raadpleeg hiervoor eerst een Gespecialiseerd Technicus aangezien de gepompte vloeistof de pakkingen van de hoge drukpomp kan beschadigen.
  In koude ruimtes, en als het niet mogelijk is de waterreiniger te beschermen zoals eerder beschreven, dient u de waterreiniger vóór het starten in een warme ruimte te brengen gedurende de tijd die nodig is om eventueel ijs te doen smelten.
  Het niet naleven van deze simpele voorschriften kan ernstige schade aan de waterreiniger berokkenen.

7 REINIGING EN ONDERHOUD

ATTENTIE

- Alle ingrepen met betrekking tot reiniging en onderhoud mogen slechts worden uitgevoerd na de operaties verricht te hebben die beschreven staan in de paragraaf "Stilstand".

U dient er met name aan te denken de elektriciteitstoevoer altijd af te sluiten.

• Om de veiligheid van de waterreiniger te garanderen dient u uitsluitend originele vervangingsonderdelen te gebruiken die door de Fabrikant zijn goedgekeurd en door hem geleverd worden.
• De rubber leidingen, de aansluitstukken en de hoge druk straalbuizen zijn belangrijk voor de veiligheid: gebruik uitsluitend de door de Fabrikant aanbevolen onderdelen.

7.1 GEWOON ONDERHOUD

Verricht de handelingen die beschreven worden in de paragraaf "Stilstand" en houd u aan de aanwijzingen van onderstaande tabel.

TIJDSINTERVAL INGREEP
Bij ieder gebruik	• Controleer de toevoerkabel, de hoge drukleiding, de aansluitstukken, het waterpistool, de straalbuis.Indien één of meerdere delen beschadigd zijn, gebruik de waterreiniger dan absoluut niet en richt u tot een Gespecialiseerd Technicus.
Wekelijks • Reiniging filter waterinvoer (39).Schroef de aansluiting voor de wateringang (16) los en verwijder het filter (zie tevens Afb. 1). Voor de reiniging volstaat het meestal het filter onder stromend water te houden of met perslucht schoon te blazen. Ondervindt u problemen bij de reiniging dan kunt u een ontkalkingproduct gebruiken of het filter vervangen. Richt u voor een nieuw filter tot een bevoegde assistentiedienst.
Maandelijks • Reiniging filter voor aanzuiging reinigingsproduct.Eén filter bevindt zich binnen in de tank (5) waartoe u toegang kan verkrijgen door de dop (3) te verwijderen. Een ander filter (40) wordt bij de aanzuigslang voor het reinigingsproduct uit externe tank (31) geleverd.Voor de reiniging volstaat het meestal de filters onder stromend water te houden of met perslucht schoon te blazen. Ondervindt u problemen bij de reiniging dan kunt u een ontkalkingproduct gebruiken of het filter vervangen. Richt u voor een nieuw filter tot een bevoegde assistentiedienst.• Reiniging mondstukVoor de reiniging volstaat het meestal de bijgeleverde priem (29) in het gat van het mondstuk te steken. Vervang het mondstuk wanneer hierna geen goed resultaat bereikt wordt. Richt u voor een nieuw mondstuk tot een bevoegde assistentiedienst.Het mondstuk van de kop (23) kan vervangen worden door gebruik te maken van de bijgeleverde sleutel (28) (alleen voor KA 2500 M Classic en Excel). Het professionele waiiervormige vaste mondstuk (27) dat zich op de koppen (24) en (25) bevindt kan vervangen worden met gebruik van een (niet bijgeleverde) buissleutel van 14 mm.

WAARSCHUWING

- Tijdens de werking mag de waterreiniger niet te veel lawaai produceren en mag er geen duidelijk waarneembare water- of olielekkage zijn. Doen deze verschijnselen zich wel voor dan dient u de waterreiniger te laten nakijken door een Gespecialiseerd Technicus.

7.2 BUITENGEWOON ONDERHOUD

ATTENTIE

- Het buitengewone onderhoud mag alleen verricht worden door een Gespecialiseerd Technicus.

Houdt u bij buitengewoon onderhoud aan de aanwijzingen van onderstaande tabel.

TIJDSINTERVAL INGREEP

Iedere 200 uur Controle van het hydraulische circuit van de pomp. Controle van de pompbevestiging

Iedere 500 uur Venvanging oliepomp. Controle kleppen aanzuiging / afgifte pomp. Controle schroefbevestiging pomp Controle regelklep pomp Controle beveiligingen

WAARSCHUWING

- De gegevens van de tabel zijn van indicatieve aard.

8 SLOOP EN VERWERKING

De ontmanteling van de waterreiniger mag alleen verricht worden door gekwalificeerd personeel en in overeenstemming met de heersende wetgeving van het land van installatie.

Met name duidt het symbool —, op identificatieplaatje (13), erop dat het product niet samen met huishoudelijk afval weggegooid mag worden.

Wend u tot het plaatselijke afvalverwerkingsbedrijf of tot uw verkoper.

ATTENTIE

- Voordat u de waterreiniger sloopt dient u hem onbruikbaar te maken, door bijvoorbeeld de voedingskabel door te snijden. Ook de onderdelen die een gevaar kunnen vormen voor kinderen moeten onbruikbaar worden gemaakt, aangezien kinderen er mee kunnen gaan spelen.

9 ONGEMAKKEN, OORZAKEN EN OPLOSSINGEN

ATTENTIE

- Voordat u ingrepen gaat verrichten dient u de handelingen van de paragraaf "Stilstand" uit te voeren. Mocht u er niet in slagen de waterreiniger met behulp van de informatie uit onderstaande tabel weer normaal in werking te stellen dan dient u zich te wenden tot een Gespecialiseerd Technicus.

ONGEMAKKEN OORZAKEN OPLOSSINGEN
Door de schakelaar (1) op "1" te zetten gaat de waterreiniger niet van start. Denkt u tevens aan Nota 5 van de paragraaf "Onderbreking ban de werking bij een werkdruk boven de 20 bar/290 psi (Total Stop)".	Een beveiliging van de installatie waarop de waterreiniger is aangesloten is in werking getreden (zekering, differentiaalschakelaar, enz.).De stekker van de toevoerkabel is niet goed in het stopcontact gestoken.	Stel de beveiliging weer terug. Gebruik bij een nieuwe inwerkingtreding ervan de waterreiniger niet maar neem contact op met eenGespecialiseerd Technicus.Verwijder de stekker en steek deze op correcte wijze in het stopcontact.
De waterreiniger trilt erg en maakt veel lawaai.	Het waterfilter (39) is vuil.De watertoevoer is niet voldoende of de voedingsdiepte is te groot.	Houd u aan de aanwijzingen van de paragrafen "Gewoon onderhoud".Controleer of de kraan geheel open is en of de capaciteit van het waterleidingnet en de voedingsdiepte overeenstemmen met de inhoud van de paragraaf "Kenmerken en technische gegevens".
De waterreiniger bereikt de maximumdruk niet	De regelklep is ingesteld voor een drukwaarde die lager is dan de maximumdruk.De mondstukhouder (24) is in de positie voor lage druk (Afb. 3 – positie a).Het mondstuk is versleten.	Draai de knop (17) in de richting van de wijzers van de klok.Draai de mondstukhouder volgens de aanwijzingen van Afb. 3 – positie b).Vervang het mondstuk.
Het reinigingsmiddel wordt te weinig aangezogen.	De regelknop voor het reinigings-product (4) is niet volledig open.De mondstukhouder (24) bevinden zich niet in de positie voor lage druk (Afb. 3 – positie b).Filter aanzuiging reinigingsproduct is vuil.Na het gebruik van een externe tank met reinigingsproduct is de dop (35) niet goed terug geplaatst.Het gebruikte reinigingsmiddel heeft een te hoge viscositeit.	Draai de regelknop voor het reinigings-product verder open, tegen de richting van de klok in.Ga te werk overeenkomstig Afb. 3 – positie a.Houdt u aan de voorschriften van de paragraaf "Gewoon onderhoud".Plaats de dop op correcte wijze terug.Gebruik een door de Fabrikant aanbevolen reinigingsproduct en houdt u zich aan de aangegeven verdunningen.
Er komt geen water uit het mondstuk	Het water ontbreektExcessieve aanzuigdiepteHet watermondstuk is verstopt	Controleer of de waterkraan geheel open is en of de aanzuigslang kan aanzuigen.Controleer of de aanzuigdiepte overeenstemt met de gegevens uit de paragraaf "Kenmerken en technische gegevens".Reinig en/of vervang het mondstuk volgens de aanwijzingen van de paragraaf "Gewoon onderhoud"..
De waterreiniger komt tijdens de werking tot stilstand.	Een beveiliging van de installatie waarop de waterreiniger is aangesloten is in werking getreden (zekering, differentiaalschakelaar, enz.).Er is een amperometrische beveiliging in werking getreden.	Stel de beveiliging weer terug. Gebruik bij een nieuwe inwerkingtreding ervan de waterreiniger niet maar neem contact op met een Gespecialiseerd Technicus.Houdt u aan hetgeen beschreven wordt in de paragraaf "Veiligheidsvoorzieningen".
Door aan de hoofdschakelaar (1) te draaien bromt de motor, maar gaat niet van start.	De elektrische installatie en/of het verlengsnoer zijn niet geschikt.	Volg de aanwijzingen op die in de paragraaf "Controle en aansluiting op het elektriciteitsnet" vermeld worden.

NOTE:

COMET

CLEANING DIVISION

COMET S.p.A. - Via G.Dorso, 4 - 42124 Reggio Emilia - ITALY

Tel. [phone]

E-mail Italia: [e-mail] - fax [phone]

E-mail Export: [e-mail] - fax [phone]

www.comet-spa.com
