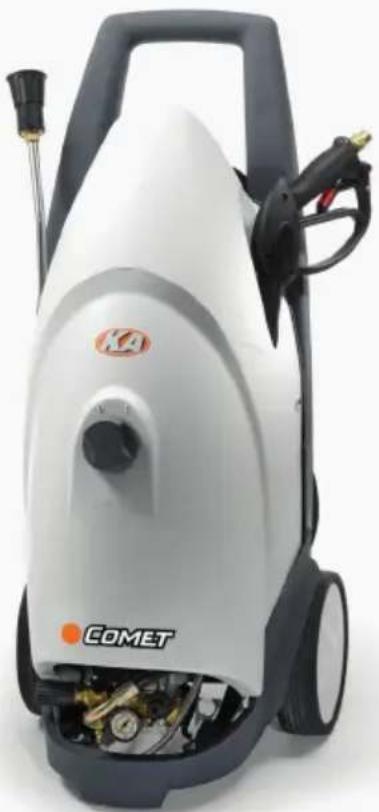

KA 3200 Excel - Idropulitrice Comet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice elettrica ad acqua fredda
Modello	KA 3200 Excel
Marca	Comet
Dimensioni (con avvolgitubo)	48 x 41 x 94 cm
Dimensioni (senza avvolgitubo)	46 x 41 x 94 cm
Peso (con avvolgitubo)	43 kg
Peso (senza avvolgitubo)	37 kg
Alimentazione elettrica	230 V / 1~ 50 Hz, 2,9 kW, fusibile 16 A
Pressione massima	150 bar (2176 psi)
Portata	600 l/h
Temperatura max dell'acqua di alimentazione	50 °C
Temperatura min dell'acqua di alimentazione	5 °C
Pressione max dell'acqua di alimentazione	0,8 MPa (8 bar / 116 psi)
Profondità max di aspirazione	1,5 m
Capacità del serbatoio detergente	4 l
Livello di pressione sonora	88,2 dB (A)
Vibrazione del braccio dell'operatore	2,30 m/s²
Dispositivi di sicurezza	Interruttore amperometrico, valvola di limitazione/regolazione pressione, dispositivo di blocco della pistola, Stop-totale, By-pass, Easy Start
Manutenzione ordinaria	Pulizia filtro ingresso acqua (settimanale), pulizia filtri aspirazione detergente e ugello (mensile)
Manutenzione straordinaria	Ogni 200h: controllo circuito idraulico pompa; ogni 500h: cambio olio pompa, controllo valvole, valvola e dispositivi di sicurezza

Domande frequenti - KA 3200 Excel Comet

Quale tipo di alimentazione elettrica è necessaria per il Comet KA 3200 Excel?

L'apparecchio funziona con alimentazione 230 V / 1~ 50 Hz con potenza assorbita di 2,9 kW e necessita di un fusibile da 16 A. La presa deve essere dotata di conduttore di terra e protetta da un interruttore differenziale con sensibilità ≤ 30 mA.

Qual è la pressione massima di questa idropulitrice?

La pressione massima è di 150 bar (2176 psi), regolabile tramite il pulsante di regolazione pressione (17) indicato dall'indicatore di pressione (18).

Posso usare un detergente diverso da quelli raccomandati da Comet?

È fortemente raccomandato utilizzare solo detergenti approvati dal Produttore. L'uso di prodotti non raccomandati (solventi, benzina, diluenti, ecc.) può compromettere la sicurezza e danneggiare l'apparecchio.

Come pulire il filtro di ingresso acqua?

Svitate il raccordo di ingresso acqua (16) ed estraete il filtro (39). Pulitelo sotto acqua corrente o soffiatelo con aria compressa. In caso di sporco ostinato, utilizzate un prodotto anticalcare o sostituitelo.

Cosa fare se l'idropulitrice non si avvia?

Verificate prima che l'interruttore generale (1) sia in posizione '1' e che la spina sia correttamente inserita. Se un dispositivo di sicurezza dell'impianto (fusibile, interruttore differenziale) è scattato, riarmatelo. Se il problema persiste, consultate un Tecnico Specializzato.

Come utilizzare il detergente da un serbatoio esterno?

Rimuovete il tappo (35), collegate il raccordo (36) del tubo di aspirazione esterno (31) nel fissaggio (38), e immergete l'altra estremità nel serbatoio del detergente. Regolate la quantità con la manopola (4) e posizionate la testa portaugello in posizione bassa pressione (Fig. 3-a).

Qual è la temperatura massima consentita dell'acqua di alimentazione?

La temperatura massima dell'acqua di alimentazione è di 50 °C (122 °F). Un'acqua più calda può danneggiare la pompa e le guarnizioni.

Come arrestare correttamente l'idropulitrice dopo l'uso?

Chiudete il rubinetto di alimentazione acqua, lasciate funzionare l'apparecchio qualche secondo con l'impugnatura della pistola premuta per svuotare l'acqua, portate l'interruttore (1) su '0', staccate la spina, quindi premete di nuovo l'impugnatura per scaricare la pressione residua. Attendete il raffreddamento prima di riporre.

Cosa fare in caso di vibrazione eccessiva o rumore anomalo?

Verificate se il filtro di ingresso acqua (39) è sporco e pulitelo. Assicuratevi che l'alimentazione idrica sia sufficiente (portata minima 800 l/h) e che la profondità di aspirazione non superi 1,5 m. Se il problema persiste, contattate un Tecnico Specializzato.

Posso usare una prolunga elettrica?

Sì, ma la prolunga non deve superare 10 m di lunghezza, con una sezione dei conduttori di almeno 2,5 mm². La spina e la presa devono essere del tipo stagno. Fate verificare l'impianto da un Elettricista Qualificato.

MANUALE UTENTE KA 3200 Excel Comet

MANUALE D'ISTRUZIONE - Uso e Manutenzione

KA Classic - Excel

IT • ATTENZIONE. Leggere le istruzioni prima di utilizzare la macchina.

1 INFORMAZIONI GENERALI

Complimentandoci per la scelta di un nostro prodotto, vorremmo ricordare che esso è stato concepito e costruito prestando la massima attenzione alla sicurezza dell'operatore, all'efficienza del suo lavoro ed alla protezione dell'ambiente.

Al fine di preservare queste caratteristiche nel tempo, raccomandiamo la lettura attenta di questo manuale ed invitiamo ad attenersi scrupolosamente a quanto in esso contenuto.

Particolare attenzione deve essere riservata alla lettu ra delle parti di testo contrassegnate dal simbolo:

ATTENZIONE

in quanto contengono importanti istruzioni di sicurezza per l'uso dell'idropulitrice.

Il Costruttore non è da considerarsi responsabile dei danni deri vanti da:

• inosservanza di quanto contenuto nel presente manuale;
• utilizzi dell'idropulitrice differenti da quelli esposti nel paragrafo "DESTINAZIONE D'USO";
• utilizzi in contrasto alle normative vigenti in materia di sicu rezza e prevenzione degli infortuni sul lavoro;
  • installazione non corretta;
• carenze nella manutenzione prevista;
• modifiche od interventi non autorizzati dal Costruttore;
• uso di pezzi di ricambio non originali o non adeguati al modello di idropulitrice;
• riparazioni non effettuate da un Tecnico Specializzato.

1.1 INDIRIZZO DEL COSTRUTTORE

Per quanto concerne l'indirizzo del Costruttore dell'idropulitrice, fa fede quanto riportato sulla Dichiarazione CE di Conformità.

1.2 UTILIZZO E CONSERVAZIONE DEL MANUALE DI USO E MANUTENZIONE

Il manuale di uso e manutenzione è da considerare parte integrante dell'idropulitrice e deve essere conservato per futuri riferimenti in un luogo protetto, che ne permetta la pronta consultazione in caso di necessità.

Sul manuale di uso e manutenzione sono riporta ti importanti avvertenze per la sicurezza dell'operatore e di chi lo circonda, nonché per il rispetto dell'ambiente.

In caso di deterioramento o smarrimento dovrà esserne richiesta una nuova copia al proprio rivenditore o ad un centro di assistenza autorizzato.

Nel caso di passaggio dell'idropulitrice ad un altro utilizzatore, si prega di accludere anche il manuale di uso e manutenzione.

Abbiamo fatto del nostro meglio per curare la stesura del presente manuale. Se tuttavia dovessero essere riscontrati degli errori, si prega di segnalarli al Costruttore o ad un centro di assistenza autorizzato.

Il Costruttore si riserva inoltre il diritto di apportare, senza preavviso, tutte le modifiche necessarie per l'aggiornamen to e la correzione di questa pubblicazione.

E' vietata qualsiasi riproduzione, anche parziale, del presente manuale, senza l'autorizzazione scritta del Costruttore.

1.3 SIMBOLOGIA E DEFINIZIONI

1.3.1 Simbologia

Il simbolo:

ATTENZIONE

che contraddistingue certe parti di testo, indica la forte possibilità di danni alla persona se non vengono seguite le relative prescrizioni ed indicazioni.

Il simbolo: AVVERTENZA

che contraddistingue certe parti di testo, indica la possibilità di danneggiare l'idropulitrice, se non vengono seguite le relative istruzioni.

1.3.2 Definizioni

- Tecnico Specializzato: persona, generalmente del centro di assistenza, appositamente addestrata ed autorizza ta ad effettuare sull'idropulitrice interventi di manutenzione straordinaria e riparazioni. Gl

interventi sulle parti elettriche devono essere effettuati da un Tecnico Specializzato che sia anche un Elettricista Qualificato, vale a dire una persona professionalmente abilitata ed addestrata alla verifica, installa zione e riparazione di apparati elettrici, a “regola d’arte” ed in accordo con le normative vigenti nel paese in cui l’idropulitrice è installata.

• Total Stop: dispositivo che arresta il funzionamento dell'idropulitrice ogni qualvolta si rilascia la leva dell'idropistola. Il dispositivo non interviene nel campo di pressioni 0÷20 bar/0÷290 psi.
• By-pass: si identifica quel particolare funzionamento dell'idropulitrice che si realizza quando, durante il normale utilizzo, si rilascia la leva dell'idropistola. In tale condizione l'indicatore di pressione segnala assenza di pressione e l'acqua pompata ritorna in aspirazione grazie alla valvola di regolazione pressione. Data la presenza del dispositivo Total Stop (vedasi anche punto precedente), tale condizione di funzionamento viene attivato solo nel campo di pressioni 0÷20 bar/0÷290 psi od in caso di malfunzionamento del dispositivo Total Stop.
• Easy Start: dispositivo che agevola l'avviamento dell'idropulitrice abbassando la pressione nei primi istanti di funzionamento.

2 CARATTERISTICHE E DATI TECNICI

	KA Classic - KA Excel
	2800 M 30	00 M 3200 M	4000 T 5000 T
COLLEGAMENTO ELETTRICO Rete di alimentazione 230 V / 1~ 50 Hz 400 V / 3~ 50 Hz
Potenza assorbita 2,6 kW 2,9 kW 2,9 kW 3,8 kW 4,3 kW
Fusibile 16 A
COLLEGAMENTO IDRAULICO Massima temperatura acqua di alimentazione	50 °C / 122 °F
Minima temperatura acqua di alimentazione 5 °C / 41 °F
Minima portata acqua di alimentazione	700 l/h 185 US gph	900 l/h 238 US gph	800 l/h 211 US gph	900 l/h 238 US gph	900 l/h 238 US gph
Massima pressione acqua di alimentazione	0,8 MPa / 8 bar / 116 psi
Massima profondità di adescamento	1,5 m / 59 in
PRESTAZIONI Portata	540 l/h 143 US gph	720 l/h 191 US gph	600 l/h 159 US gph	720 l/h 191 US gph	720 l/h 191 US gph
Pressione massima	14 MPa 140 bar 2031 psi	13 MPa 130 bar 1885 psi	15 MPa 150 bar 2176 psi	17 MPa 170 bar 2466 psi	20 MPa 200 bar 2901 psi
Forza di reazione sull'idropistola	25 N	31 N	29 N	36 N	39 N
Livello di pressione sonora	88,2 dB (A)
Vibrazione braccio operatore	2,30 m/s^2
MASSA E DIMENSIONI Lunghezza x larghezza x altezza (senza avvolgitubo)	46 x 41 x 94 cm / 18,1 x 16,1 x 37,0 in
Lunghezza x larghezza x altezza (con avvolgitubo)	48 x 41 x 94 cm / 18,9 x 16,1 x 37,0 in
Massa (senza avvolgitubo)	37 kg / 81,6 lb
Massa (con avvolgitubo)	43 kg / 94,8 lb
Serbatoio detergente	4 l / 1,06 US gal

Le caratteristiche ed i dati sono indicativi. Il Costruttore si riserva il diritto di apportare all'apparecchio tutte le modifiche ritenute opportune.

2.1 IDENTIFICAZIONE DEI COMPONENTI

Si faccia anche riferimento alle figure da 1 a 4, collocate all'inizio del manuale di uso e manutenzione.

1. Interruttore generale
2. Sede per idropistola/tubo lancia
3. Tappo serbatoio detergente
4. Manopola regolazione detergente
5. Serbatoio detergente
6. Ghiera serbatoio detergente
7. Tasca per accessori
8. Targhetta "Leggere il manuale prima..."
9. Targhetta "Non spruzzare persone..."
10. Ghiera avvolgitubo (KA Excel)
11. Avvolgitubo (KA Excel)
12. Pomello avvolgitubo (KA Excel)
13. Targhetta di identificazione
14. Cavo elettrico
15. Raccordo uscita acqua
16. Raccordo rapido ingresso acqua
17. Manopola regolazione pressione

18. Indicatore di pressione

19. Idropistola

20. Tubo Iancia KA 2800 M
21. Tubo lancia
22. Testina portaugello KA 2800 M
23. Testina portaugello
24. Ugello professionale a ventaglio fisso
25. Spillo pulizia ugello
26. Tubo alta pressione
27. Tubo aspirazione detergente esterno
28. Fermo di sicurezza leva idropistola
29. Leva idropistola
30. Attacco rapido tubo alta pressione
31. Tappo aspirazione detergente esterno
32. Raccordo tubo aspirazione detergente esterno
33. Tubo aspirazione detergente
34. Attacco per aspirazione detergente da serbatoio esterno
35. Filtro ingresso acqua
36. Filtro tubo aspirazione detergente esterno

2.2 DISPOSITIVI DI SICUREZZA

L'idropulitrice è corredata dei dispositivi di sicurezza illustrati di seguito.

a) Protettore amperometrico.

E' un dispositivo che arresta il funzionamento dell'idropulitrice in caso di sovrassorbimento di corrente elettrica.

In tal caso occorre procedere come segue:

• portare l'interruttore generale (1) in posizione "0" e staccare la spina dalla presa di corrente;
• premere la leva (33) dell'idropistola, in modo da scaricare la eventuale pressione residua;
• attendere 10÷15 minuti, in modo da far raffreddare l'idropulitrice;
• verificare che siano rispettate le prescrizioni contenute nel paragrafo "VERIFICHE ED ALLACCIAMENTO ALLA LINEA ELETTRICA", con particolare riferimento alla verifica della prolunga eventualmente impiegata;
• ricollegare la spina elettrica alla presa e ripetere la procedura di avviamento descritta al paragrafo "FUNZIONAMENTO".

ATTENZIONE

- In caso di ripetuto intervento di tale dispositivo di sicurezza, non utilizzare assolutamente l'idropulitrice senza averla prima fatta verificare da un Tecnico Specializzato.

b) Valvola di limitazione/regolazione della pressione.

E' una valvola, opportunamente regolata, che consente al fluido pompato di ritornare all'aspirazione della pompa, impedendo l'insorgere di pressioni pericolose, quando si chiude l'idropistola o si cerca di impostare valori di pressione al di sopra di quelli massimi consentiti.

c) Dispositivo di bloccaggio della leva dell'idropistola.

E' un fermo di sicurezza (32) che consente di bloccare la leva dell'idropistola in posizione di chiusura, prevenendone funzionamenti accidentali (si veda anche la Fig. 2).

2.3 DESTINAZIONE D'USO

ATTENZIONE

• L'idropulitrice è esclusivamente destinata ai seguenti usi:
• lavaggio di veicoli, macchinari, edifici, utensili, ecc. con acqua fredda, eventualmente addizionata di detergenti previsti dal Costruttore;
• distribuzione di detergenti previsti dal Costruttore;
• disincrostazione e disotturazione di tubazioni, tramite appositi accessori previsti dal Costruttore;
• idrosabbiatura di oggetti, tramite appositi accessori previsti dal Costruttore.
• A salvaguardia dell'ambiente, il lavaggio di motori di veicoli o di macchinari contenenti circuiti idraulici deve essere effettuato solamente in ambienti dotati di adeguato separatore d'olio.
• L'idropulitrice non deve essere utilizzata per lavare persone, animali, apparecchiature elettriche sotto tensione, oggetti delicati o l'idropulitrice stessa.
  • Gli accessori (standard ed opzionali) ed i detergenti utilizzati con l'idropulitrice debbono essere del tipo

approvato dal Costruttore.

• L'idropulitrice non è idonea ad essere utilizzata in ambienti che presentino condizioni particolari come, per esempio, atmosfere corrosive od esplosive.
• Per l'utilizzo a bordo di veicoli, navi od aerei, rivolgersi al servizio di assistenza tecnica del Costruttore, in quanto possono essere necessarie prescrizioni aggiuntive.

Ogni altro uso è da ritenersi improprio.

Il Costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri od erronei.

3 DISIMBALLAGGIO

ATTENZIONE

• Durante le operazioni di disimballaggio occorre indossare guanti ed occhiali di protezione, al fine di evitare danni alle mani ed agli occhi.
• Gli elementi dell'imballo (sacchetti di plastica, graffette, ecc.) non debbono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.
• Lo smaltimento dei componenti dell'imballaggio deve essere eseguito in conformità alle normative vigenti nel paese dove l'idropulitrice è stata installata.

In particolare, sacchetti ed imballaggi in materiale plastico non debbono essere abbandonati nell'ambiente, in quanto lo danneggiano.

- Dopo aver disimballato l'idropulitrice, occorre assicurarsi della sua integrità.

In caso di dubbio, non si deve assolutamente utilizzare l'idropulitrice, ma occorre rivolgersi ad un centro di assistenza autorizzato, che la farà verificare da un Tecnico Specializzato.

3.1 TARGHETTA DI IDENTIFICAZIONE E TARGHETTE DI AVVERTENZA

Si faccia anche riferimento alla Fig. 4, collocata all'inizio del manuale di uso e manutenzione.

La targhetta di identificazione (13), riporta il numero di serie e le principali caratteristiche tecniche dell'idropulitrice.

Le targhette di avvertenza informano sugli eventuali rischi residui che possono nascere nell'utilizzo dell'idropulitrice ed il loro significato è chiarito di seguito.

• Targhetta di avvertenza (8): informa del divieto di utilizzo dell'idropulitrice se prima non si è letto attentamente il manuale d'uso e manutenzione.
• Targhetta di avvertenza (9): informa del divieto di utilizzo dell'idropulitrice per lavare persone, animali, apparecchiature elettriche e l'idropulitrice stessa.

ATTENZIONE

• Dopo aver disimballato l'idropulitrice, verificare che la targhetta di identificazione e le targhette di avvertenza siano presenti e leggibili. In caso contrario rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.
• Se durante l'uso la targhetta di identificazione o le targhette di avvertenza dovessero deteriorarsi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.

3.2 DOTAZIONE STANDARD

Accertarsi che nella confezione del prodotto che è stato acquistato siano contenuti i seguenti elementi:

• idropulitrice ad alta pressione;
• tubo di mandata ad alta pressione (il tubo di mandata ad alta pressione è inglobato nell'avvolgitubo e già collegato alla pompa;
• idropistola;
• tubo lancia;

• busta degli accessori contenente:

• manuale di uso e manutenzione;

• tubo aspirazione detergente da serbatoio esterno;
• spillo pulizia ugello;
• ugello professionale a ventaglio fisso;
• chiave smontaggio ugello (KA 2800 M);

Qualora dovessero esservi problemi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato.

Nota 1: piccoli accessori possono essere riposti nelle tasche (7).

3.3 ACCESSORI OPZIONALI

E' possibile integrare la dotazione standard dell'idropulitrice con la seguente ricca gamma di accessori:

• lancia sabbiante: ideata per levigare superfici, eliminando ruggine, vernice, incrostazioni, ecc.;
• sonda spurgatubi: ideata per disotturare tubazioni e condutture;
• lancia sottoscocca: ideata per raggiungere zone di difficile accesso;
• idrospazzola rotante: ideata per la pulizia di superfici delicate;
• rotojet: ideato per la rimozione di sporco ostinato;
• lancia schiumogena: ideata per una più efficace distribuzione del detergente.

ATTENZIONE

- Accessori opzionali non adeguati pregiudicano il funzionamento dell'idropulitrice e la possono rendere pericolosa. Utilizzare esclusivamente accessori opzionali originali raccomandati dal Costruttore. Per quanto riguarda le prescrizioni generali, le avvertenze di sicurezza, l'installazione e la manutenzione degli accessori opzionali, occorre fare riferimento alla documentazione che li accompagna.

4 INSTALLAZIONE

Si faccia anche riferimento alla Fig. 5, collocata all'inizio del manuale di uso e manutenzione.

4.1 MONTAGGIO DEGLI ACCESSORI

• Le KA 2800 M sono dotate di una testina portaugello (23) a ventaglio variabile, sulla quale è già premontato dalla fabbrica l'ugello.
• Per i restanti modelli, montare l'ugello professionale a ventaglio fisso (27) sulla testina portaugello (24), bloccandolo bene con una chiave a tubo da 14 mm (non in dotazione). Operazione A di Fig. 5.
• Avvitare l'estremità del tubo alta pressione (30) (lato senza attacco rapido) sul filetto dell'idropistola (19) e serrare a fondo con due chiavi fisse da 22 mm (non in dotazione). Operazione B di Fig. 5.
• Per le EXCEL, dotate di serie dell'avvolgitubo (11), il raccordo (34) del tubo alta pressione (30) è già stato collegato in fabbrica al raccordo di uscita acqua (15).

4.2 VERIFICHE ED ALLACCIAMENTO ALLA RETE IDRICA

AVVERTENZA

• L'alimentazione idrica deve essere tale da poter garantire una adeguata erogazione di portata d'acqua per l'idropulitrice, a questo scopo fare riferimento ai valori riportati nella tabella dati tecnici. In caso di dubbi rivolgersi ad un Tecnico Specializzato.
• Non alimentare l'idropulitrice con acqua a temperatura superiore a 50 °C/122 °F od inferiore a 5 °C/41 °F.
• La pressione dell'acqua di alimentazione non deve essere superiore a 8 bar/116 psi.
• Non far funzionare l'idropulitrice con profondità di adescamento superiori a 1,5 m/4,9 ft.
• Non far funzionare l'idropulitrice senza alimentazione idrica.
• Non alimentare l'idropulitrice con acqua salmastra o contenente impurità. Qualora ciò dovesse accadere, far funzionare l'idropulitrice per alcuni minuti con acqua pulita.

ATTENZIONE

- Attenersi alle prescrizioni di collegamento alla rete idrica vigenti nel paese in cui viene installata l'idropulitrice.

4.3 VERIFICHE ED ALLACCIAMENTO ALLA LINEA ELETTRICA

ATTENZIONE

• Fare verificare da un Tecnico Specializzato che l'alimentazione dell'impianto elettrico sia conforme ai dati riportati sulla targhetta di identificazione apposta sull'idropulitrice (si veda la Fig. 4). In particolar modo la tensione di alimentazione non deve differire da quella riportata nella targhetta di ± 5%.
• Il collegamento alla rete elettrica deve essere predisposto da un Elettricista Qualificato, in ottemperanza alla norma IEC 60364-1 od a norme equivalenti in vigore nel paese dove viene utilizzata l'idropulitrice. In particolare la presa di corrente alla quale si collega l'idropulitrice deve essere munita di conduttore di terra, di adeguato fusibile (il valore è riportato sulla targhetta di identificazione ed in tabella dati tecnici) e deve essere protetta da un interruttore magnetotermico differenziale di sensibilità non superiore a 30 mA.

- Qualora il cavo di alimentazione fosse troppo corto, è possibile utilizzare una prolunga, assicurandosi che non superi i 10 m/32,8 ft, che la sezione dei conduttori sia di almeno 2,5 mm ^2 e che la spina e la presa siano del tipo a tenuta stagna. Per rispettare tutte queste prescrizioni occorrerà rivolgersi ad un Elettricista Qualificato.

Le prolunghe non adeguate possono essere pericolose.

5 FUNZIONAMENTO

ATTENZIONE

• L'utilizzo dell'idropulitrice richiede attenzione e prudenza. Non affidare ad altri l'idropulitrice senza essersi accertati, sotto la propria diretta responsabilità, che l'utente occasionale abbia letto attentamente questo manuale e conosca l'uso dell'idropulitrice. Le idropulitrici non debbono essere usate da bambini o da personale non addestrato.

• Rispettare le avvertenze di sicurezza contenute nel manuale di uso e manutenzione degli eventuali accessori opzionali che vengono utilizzati.
  • Non utilizzare l'idropulitrice nel caso in cui:

• il cavo di alimentazione od altre parti importanti come il tubo alta pressione, i dispositivi di sicurezza, l'idropistola e la lancia siano danneggiati;

• l'idropulitrice si sia rovesciata od abbia subito forti urti;
• vi siano evidenti perdite di acqua.

In tali casi fate controllare l'idropulitrice da un Tecnico Specializzato.

• Particolare attenzione deve essere riservata all'uso dell'idropulitrice in ambienti in cui vi siano veicoli in movimento, che possono schiacciare o lesionare il cavo di alimentazione, il tubo alta pressione, l'idropistola, ecc..
• Durante il funzionamento tenere sempre sotto sorveglianza l'idropulitrice e fuori dalla portata dei bambini. In particolare prestare grande attenzione nell'uso presso asili nido, case di cura e case di riposo, in quanto in tali luoghi possono esservi bambini, persone anziane o disabili senza sorveglianza.
• Prima di far funzionare l'idropulitrice, curare di disporla in un luogo asciutto, in piano ed in posizione stabile, onde evitare cadute o ribaltamenti.
• Eseguire le operazioni descritte nel paragrafo "ARRESTO" prima di spostare l'idropulitrice.
• Prima dell'avviamento dell'idropulitrice, indossare indumenti che garantiscano una adeguata protezione da errate manovre con il getto d'acqua in pressione. Non usare l'idropulitrice in prossimità di persone, se queste non indossano indumenti protettivi.
• I getti ad alta pressione possono essere pericolosi se usati impropriamente. Non dirigere il getto verso persone, animali, apparecchiature elettriche sotto tensione o verso l'idropulitrice stessa.
• Durante l'uso impugnare saldamente l'idropistola, perché quando si agisce sulla leva (33), si è sottoposti alla forza di reazione del getto ad alta pressione. L'entità di tale forza di rinculo è riportata in tabella dati tecnici (la forza di rinculo è espressa in N, ove 1 N = 0,1 kg).
• Non dirigere il getto contro se stessi od altre persone per pulire indumenti o calzature.
• Gli pneumatici dei veicoli debbono essere lavati da una distanza non inferiore a 50 cm, per evitare che il getto ad alta pressione li danneggi. Prima manifestazione del danno apportato ad uno pneumatico è la sua alterazione di colore.
• Non dirigere il getto ad alta pressione verso materiali contenenti amianto od altre sostanze dannose per la salute.
  • Non usare l'idropulitrice sotto la pioggia.
• Prestare particolare attenzione a quanto esposto nel paragrafo "VERIFICHE ED ALLACCIAMENTO ALLA LINEA ELETTRICA".
• Prestare particolare attenzione a quanto esposto nel paragrafo "FUNZIONAMENTO CON DETERGENTE".
• Quando non in funzione, non lasciare l'idropulitrice con la spina inserita nella presa di corrente e comunque disinserirla prima di qualsiasi intervento. Più specificatamente portare sempre l'interruttore generale (1) in posizione "0", togliere la spina dalla presa di corrente, premere la leva (33) dell'idropistola per scaricare la eventuale pressione residua e portare in posizione di blocco il fermo di sicurezza (32) (Fig. 2 - Posizione S):

- prima di lasciare senza sorveglianza, anche se per breve tempo, l'idropulitrice;

- prima di ogni rabbocco di detergente;

- dopo l'uso;

aspettare, inoltre, che l'idropulitrice si sia anche completamente raffreddata prima di ogni pulizia o manutenzione.

• Durante l'uso, non bloccare la leva (33) dell'idropistola in posizione di sempre aperto.
• Non estrarre la spina dalla presa di corrente tirando il cavo di alimentazione.

• Non interporre riduzioni od adattatori fra spina elettrica e presa di corrente.

• Mantenere il cavo di alimentazione, le eventuali prolunghe, le spine e le prese asciutti. Non toccarli con le mani bagnate.

• Qualora il cavo di alimentazione fosse danneggiato, per la sua sostituzione, rivolgersi ad un Elettricista Qualificato.
• Durante il funzionamento non coprire l'idropulitrice e non collocarla dove ne sia pregiudicata la ventilazione.
• Quando si utilizza l'idropulitrice in ambienti chiusi, assicurarsi che sia garantita una corretta ventilazione.

5.1 ATTIVITÀ PRELIMINARI

• Avvolgitubo (11): sbloccare il dispositivo ruotando in senso antiorario la ghiera (10); srotolare la quantità di tubo necessaria ruotando l'avvolgitubo in senso antiorario tramite il pomello (12); bloccare il dispositivo ruotando in senso orario la ghiera (10).
• Fissare al raccordo rapido d'ingresso acqua (16) un tubo di alimentazione, utilizzando un comune raccordo rapido da giardinaggio. Operazione D di Fig. 5.
• Aprire il rubinetto di alimentazione acqua, facendo attenzione a che non vi siano gocciolamenti. Operazione E di Fig. 5. Oppure far adescare da apposito serbatoio.
• Accertarsi che l'interruttore generale (1) sia in posizione di spento (posizione "0") ed innestare la spina nella presa di corrente elettrica. Operazione F di Fig. 5.
• Ruotare l'interruttore generale (1) in posizione "1".
• Premere la leva (33) dell'idropistola ed attendere che fuoriesca un getto d'acqua continuo.
  Nota 3: in tale condizione di funzionamento il dispositivo Total Stop non è operativo, dato che si sta lavorando a pressioni inferiori a 0 bar/290 psi (si veda anche il paragrafo "Interruzione del funzionamento con pressioni di lavoro comprese fra 0÷20 bar/0÷290 psi").
• Portare l'interruttore generale (1) in posizione "0" e collegare all'idropistola (19) il tubo lancia (21). Operazione G di Fig. 5.

• Accertarsi che la testina portaugello (23) o (24) non sia in posizione di erogazione detergente (si veda anche il paragrafo "FUNZIONAMENTO CON DETERGENTE").
• Riavviare l'idropulitrice ruotando in posizione "1" l'interruttore generale (1), verificando che lo spruzzo dell'ugello sia uniforme e che non vi siano gocciolamenti.
  Nota 4: durante tale avvio l'idropulitrice si arresterà immediatamente dopo lo spunto di partenza in quanto viene attivato il dispositivo Total Stop.
• Per far entrare in funzione l'idropulitrice, iniziando così le operazioni di lavaggio, sarà sufficiente azionare la leva (33) dell'idropistola.
• Regolare, se necessario, la pressione agendo sulla manopola regolazione pressione (17). Ruotare la manopola in senso orario per aumentare la pressione; ruotare la manopola in senso antiorario per diminuire la pressione. Il valore della pressione è desumibile dall'indicatore di pressione (18).

• L'idropulitrice è stata progettata per essere usata con i detergenti raccomandati dal Costruttore. L'uso di altri detergenti o prodotti chimici può influenzare negativamente la sicurezza dell'idropulitrice.
  In particolare non aspirare mai liquidi contenenti solventi, benzina, diluenti, acetone ed olio combustibile, in quanto il prodotto nebulizzato è altamente infiammabile, esplosivo e tossico.
• Leggere attentamente le prescrizioni ed avvertenze riportate sull'etichetta del detergente utilizzato.
• Conservare i detergenti in un luogo sicuro ed inaccessibile ai bambini.
• In caso di contatto con gli occhi lavare immediatamente con acqua e rivolgersi subito ad un medico portando con sé la confezione di detergente.
• In caso di ingestione, non indurre il vomito e rivolgersi subito ad un medico portando con sé la confezione di detergente.
• Durante l'operazione di riempimento del serbatoio detergente, fare attenzione a non versare liquido sull'idropulitrice. Qualora ciò dovesse accadere, aspettare almeno 24 ore prima di mettere in funzione l'idropulitrice, in modo da consentire l'evaporazione del liquido eventualmente penetrato all'interno dell'apparecchio.

Per le modalità di impiego del detergente, fare riferimento a quanto riportato nella tabella e sull'etichetta della confezione di detergente.

- Nel caso di aspirazione dal serbatoio dell'idropulitrice (5), sfilare il tappo (3) e facendo attenzione a non far tracimare il liquido, riempire il serbatoio (capacità massima 4 l/1,06 US gal) seguendo le raccomandazioni relative al dosaggio riportate sulla targhetta della confezione di detergente.

Al fine di procedere ad una più accurata pulizia, il serbatoio detergente (5) può essere rimosso dalla sua sede, operando nel modo seguente.

- Svitare completamente la ghiera (6), scollegare il tubo aspirazione detergente (37), premere sul tappo serbatoio (3) e contemporaneamente estrarre il serbatoio (5).

Per il rimontaggio del serbatoio operare in modo inverso.

AVVERTENZA

- Prestare attenzione al corretto riposizionamento del serbatoio (5), soprattutto per quanto riguarda il collegamento del tubo aspirazione detergente (37).

Tutte le idropulitrici possono anche aspirare detergente da un serbatoio esterno. Questa operazione è possibile anche se il serbatoio (5) contiene detergente, in quanto l'aspirazione dal serbatoio interno viene automaticamente disattivata (si veda anche il punto seguente).

• Nel caso di aspirazione da un serbatoio esterno (si veda anche la Fig. 3), sfilare il tappo (35) ed introdurre nell'attacco (38) il raccordo (36) del tubo aspirazione detergente da serbatoio esterno (31); introdurre il tubo (31) nel serbatoio esterno, che sarà già stato preparato con il detergente desiderato; Anche in questo caso, seguire le raccomandazioni relative al dosaggio riportate sulla targhetta della confezione di detergente.
• Agire sulla testina portaugello (23) o (24) come schematizzato in Fig. 3-a e poi azionare la leva (33) dell'idropistola ed iniziare l'operazione di erogazione del detergente.
• Ruotare la manopola regolazione detergente (4) fino ad ottenere l'erogazione del quantitativo di prodotto voluto.
• Agire sulla testina portaugello (23) o (24) come schematizzato in Fig. 3-b per ripristinare il funzionamento ad alta pressione.

AVVERTENZA

- Terminato l'utilizzo dell'idropulitrice con serbatoio esterno di detergente porre cura nel riposizionare correttamente il tappo (35) nell'attacco (38), al fine di garantire una corretta aspirazione del detergente dal serbatoio (5) dell'idropulitrice.

5.4 INTERRUZIONE DEL FUNZIONAMENTO

5.4.1 Interruzione del funzionamento con pressioni di lavoro comprese fra 0÷20 bar/0÷290 psi

Rilasciando la leva (33) dell'idropistola, l'idropulitrice passa al funzionamento in by-pass e permane in questo stato fino alla successiva pressione della leva (33).

AVVERTENZA

- Non lasciare l'idropulitrice per più di tre minuti in by-pass (idropistola chiusa).

5.4.2 Interruzione del funzionamento con pressioni di lavoro superiori a 20 bar/290 psi (Total Stop)

Rilasciando la leva (33) dell'idropistola, l'idropulitrice si arresta automaticamente.

L'idropulitrice riprende a funzionare regolarmente alla successiva pressione della leva dell'idropistola.

ATTENZIONE

- Si ricordi che quando l'idropulitrice è in Total Stop è a tutti gli effetti in funzione, quindi prima di lasciarla senza sorveglianza, anche se per breve tempo, portare sempre l'interruttore generale (1) in posizione "0", togliere la spina dalla presa di corrente, premere la leva (33) dell'idropistola per scaricare la eventuale pressione residua e portare in posizione di blocco il fermo di sicurezza (32) (Fig. 2 - Posizione S).

Nota 5: durante il funzionamento con pressioni di lavoro superiori a 20 bar/290 psi (quando cioè il dispositivo Total Stop è operativo), se, per un qualsiasi motivo, si agisce sull'interruttore (1), portandolo in posizione di "0", (non agendo nel frattempo sulla leva (33) dell'idropistola per scaricare la pressione residua), alla successiva manovra che riporti l'interruttore (1) in posizione "1", l'idropulitrice non darà alcun cenno di spunto di partenza, in quanto già pronta al regolare funzionamento: sarà sufficiente premere la leva (33) dell'idropistola per far entrare nuovamente in funzione l'idropulitrice.

Ultimate le operazioni di lavaggio, procedere all'arresto ed alla messa a riposo dell'idropulitrice.

6.1 ARRESTO

• Chiudere completamente il rubinetto di alimentazione dell'acqua.
• Svuotare dall'acqua l'idropulitrice facendola funzionare per alcuni secondi con la leva (33) dell'idropistola premuta.
• Portare l'interruttore generale (1) in posizione "0".
• Togliere la spina di alimentazione dalla presa di corrente.
• Eliminare l'eventuale pressione residua rimasta nel tubo alta pressione (30), tenendo premuta per alcuni secondi la leva (33) dell'idropistola.
• Attendere che l'idropulitrice si sia raffreddata.

ATTENZIONE

- Quando viene fatta raffreddare l'idropulitrice, prestare attenzione:

• a non lasciare incustodita l'idropulitrice se vi sono bambini, anziani o disabili non sorvegliati;
• a disporre l'idropulitrice in una posizione stabile, senza pericolo di cadute;
• a non mettere l'idropulitrice a contatto o nelle immediate vicinanze di materiali infiammabili.

6.2 MESSA A RIPOSO

• Riavvolgere il tubo alta pressione (30) con cura, evitando piegature.
• Riavvolgere con cura il cavo elettrico di alimentazione (14).
• Riporre con cura l'idropulitrice in un luogo asciutto e pulito, facendo attenzione a non danneggiare il cavo di alimentazione ed il tubo alta pressione.

AVVERTENZA

• L'idropulitrice teme il gelo.

In ambienti rigidi, al fine di evitare formazione di ghiaccio all'interno dell'idropulitrice, è possibile, prima di procedere alla procedura di "ARRESTO", fare aspirare all'idropulitrice un prodotto antigelo automobilistico, dopo aver consultato un Tecnico Specializzato, in quanto il liquido pompato potrebbe danneggiare le guarnizioni della pompa ad alta pressione. In ambienti rigidi, se non è stato possibile proteggere l'idropulitrice come illustrato in precedenza, prima di avviarla portarla in un ambiente caldo per un tempo sufficiente a far sciogliere l'eventuale ghiaccio formatosi al suo interno.

Il mancato rispetto di queste semplici prescrizioni può comportare seri danni all'idropulitrice.

7 PULIZIA E MANUTENZIONE

TENZIONE

• Ogni intervento di pulizia e manutenzione deve essere effettuato solo dopo aver eseguito le operazioni descritte nel paragrafo “ARRESTO”.
  In particolar modo occorre ricordare di scollegare sempre l'alimentazione elettrica.
• Per garantire la sicurezza dell'idropulitrice utilizzare solo ricambi originali forniti dal Costruttore o da lui approvati.
• I tubi di gomma, i raccordi e le lance ad alta pressione sono importanti per la sicurezza: utilizzare esclusivamente quelli raccomandati dal Costruttore.

7.1 MANUTENZIONE ORDINARIA

Eseguire le operazioni descritte nel paragrafo "ARRESTO" ed attenersi a quanto riportato nella tabella seguente.

INTERVALLO DI MANUTENZIONE	INTERVENTO
Ad ogni uso • Controllo cavo di alimentazione, tubo alta pressione, raccordi, idropistola, tubo lanciaQualora uno o più particolari risultassero danneggiati, non utilizzare assolutamente l'idropulitrice e rivolgersi ad un Tecnico Specializzato.
Settimanalmente • Pulizia	filtro ingresso acqua (39).Svitare il raccordo ingresso acqua (16) ed estrarre il filtro (si veda anche la Fig. 1)Per la pulizia, in genere è sufficiente passare il filtro sotto un getto d'acqua corrente, o soffiarlo con aria compressa. Nei casi più difficili, usare un prodotto anticalcare o sostituirlo, rivolgendosi per l'acquisto del ricambio ad un centro assistenza autorizzato.
Mensilmente • Pulizia filtri	aspirazione detergente.Un filtro si trova internamente al serbatoio (5) ed è accessibile dopo aver sfilato il tappo (3).Un altro filtro (40) è in dotazione al tubo aspirazione detergente da serbatoio esterno (31). Per la pulizia, in genere è sufficiente passare i filtri sotto un getto d'acqua corrente, o soffiarli con aria compressa. Nei casi più difficili, usare un prodotto anticalcare o sostituirli, rivolgendosi per l'acquisto dei ricambi ad un centro assistenza autorizzato.Pulizia ugello.Per la pulizia, in genere è sufficiente passare entro il foro dell'ugello lo spillo (29) in dotazione. Qualora non si ottengano risultati apprezzabili sostituire l'ugello, rivolgendosi per l'acquisto del ricambio ad un centro di assistenza autorizzato.L'ugello professionale a ventaglio fisso (27) che equipaggia la testina portaugello (24) è sostituibile sfruttando una chiave a tubo da 14 mm (non in dotazione).

AVVERTENZA

- Durante il funzionamento, l'idropulitrice non deve essere troppo rumorosa e sotto di essa non vi devono essere evidenti gocciolamenti di acqua o di olio.

Qualora ciò dovesse accadere, fare controllare la macchina da un Tecnico Specializzato.

7.2 MANUTENZIONE STRAORDINARIA

ATTENZIONE

- Gli interventi di manutenzione straordinaria debbono essere eseguiti solamente da un Tecnico Specializzato.

Per la manutenzione straordinaria attenersi a quanto riportato nella tabella seguente.

INTERVALLO DI MANUTENZIONE	INTERVENTO
Ogni 200 ore Controllo cir	cuito idraulico pompa.Controllo fissaggio pompa.
Ogni 500 ore Sostituzione	olio pompa.Controllo valvole aspirazione/mandata pompa.Controllo serraggio viti pompa.Controllo valvola di regolazione pompa.Verifica dei dispositivi di sicurezza.

AVVERTENZA

- I dati riportati in tabella sono indicativi.

8 DEMOLIZIONE E SMALTIMENTO

La demolizione dell'idropulitrice va eseguita solamente da personal qualificato ed in conformità alla legislazione vigente nel paese in cui è stata installata.

In particolare, il simbolo presente sulla targhetta di identificazione (13), indica che il prodotto non deve essere smaltito assieme ai rifiuti domestici.

Per ulteriori indicazioni rivolgetevi al locale servizio di smaltimento rifiuti od al vostro rivenditore.

ATTENZIONE

- Prima di rottamare l'idropulitrice, renderla inservibile, ad esempio tagliandone il cavo di alimentazione e rendere innocue quelle parti che potrebbero costituire un pericolo per dei bambini che si servissero dell'idropulitrice per i loro giochi.

9 INCONVENIENTI, CAUSE E RIMEDI

TENZIONE

- Prima di effettuare ogni intervento eseguire le operazioni descritte nel paragrafo "ARRESTO". Qualora non si riesca a ripristinare il corretto funzionamento dell'idropulitrice con l'ausilio delle informazioni contenute nella tabella seguente, rivolgersi ad un Tecnico Specializzato.

INCONVENIENTI CAUSE RIMEDI
Portando l'interruttore (1) in posizione "1", l'idropulitrice non si avvia. Si ricordi anche quanto riportato nella Nota 5 del paragrafo "Interruzione del funzionamento con pressioni di lavoro superioria 20 bar/290 psi (Total Stop)".	È intervenuto un dispositivo di sicurezza dell'impianto a cui è collegata l'idropulitrice (fusibile, interruttore differenziale ecc.).La spina del cavo di alimentazione non è inserita correttamente.	Ripristinare il dispositivo di protezione.In caso di nuovo intervento non utilizzare l'idropulitrice e rivolgersi ad un Tecnico Specializzato.Scollegare la spina dalla presa e ricollegarla correttamente.
L'idropulitrice vibra molto ed è rumorosa.	Il filtro ingresso acqua (39) è sporco. A L'alimentazione idrica è insufficiente o si sta adescando da profondità eccessiva.	Attenersi a quanto riportato nel paragrafo "Manutenzione ordinaria".Verificare che il rubinetto sia completamente aperto e che sia conforme a quanto riportato nel paragrafo "Caratteristiche e dati tecnici" la portata della rete idrica o la profondità di adescamento.
L'idropulitrice non raggiunge la massima pressione.	La valvola di regolazione è impostata per un valore di pressione inferiore a quello massimo.Latestina portaugello (24)è in posizione bassa pressione (Fig. 3 - posizione a).L'ugello è usurato. Sostituire l'ugello se	Ruotare in senso orario la manopola (17).Operare secondo quanto riportato in Fig. 3 - Posizione b. Secondo quanto riportato nel paragrafo "Manutenzione ordinaria".
Scarsa aspirazione detergente.	La manopola regolazione detergente (4) non é del tutto aperta.La testina portaugello (24) non è in posizione bassa pressione (Fig. 3 - posizione b).Filtro aspirazion detergente otturato.	Ruotare ulteriormente la manopola regolazione detergente in senso antiorario.Operare secondo quanto riportato in Fig. 3 - Posizione a.Attenersi a quanto riportato nel paragrafo "Manutenzione ordinaria".Reinserire correttamente il tappo.Utilizzare un detergente raccomandato dal costruttore, attenendosi alle diluizioni riportate sulla targhetta.
	Dopo l'utilizzo di un serbatoio esterno di detergente, il tappo (35) è stato mal riposizionato.Il detergente utilizzato è troppo viscoso
Dall'ugello non esce acqua.	Manca l'acqua.Eccessiva profondità d'aspirazione.Ugello acqua otturato.	Verificare che il rubinetto della rete idrica sia completamente aperto o che il tubo di aspirazione possa adescare.Verificare che la profondità di adescamento sia conforme a quanto riportato nel paragrafo "Caratteristiche e dati tecnici".Pulire e/o sostituire l'ugello secondo quanto riportato nel paragrafo "Manutenzione ordinaria".

(continua a pagina seguente)

INCONVENIENTI CAUSE RIMEDI
L'idropulitrice si arresta durante il funzionamento.	È intervenuto un dispositivo di sicurezza dell'impianto a cui è collegata l'idropulitrice (fusibile, interruttore differenziale, ecc).	Ripristinare il dispositivo di protezione. In caso di nuovo intervento non utilizzare l'idropulitrice e rivolgersi ad un Tecnico Specializzato.
	È intervenuto il dispositivo di protezione amperometrica.	Attenersi a quanto riportato nel paragrafo "Dispositivi di sicurezza".
Ruotando l'interruttore generale (1) il motore ronza, ma non parte	L'impianto elettrico e/o la prolunga non sono adeguati.	Attenersi a quanto riportato nel paragrafo "Verifiche ed allacciamento alla linea elettrica".

1 GENERAL INFORMATION
