Tipo di prodotto	Idropulitrice
Marca	Comet
Modello	KL 1400 Extra
Dimensioni (L x l x h)	310 x 308 x 820 mm
Peso	13 kg
Alimentazione elettrica	230 V / 1~50 Hz
Potenza assorbita	2,0 kW
Fusibile raccomandato	16 A
Pressione massima	14 MPa (140 bar / 2031 psi)
Portata d'acqua	410 l/h
Temperatura di alimentazione acqua	5 °C a 50 °C
Pressione di alimentazione max.	0,8 MPa (8 bar / 116 psi)
Portata di alimentazione min.	500 l/h
Forza di reazione sulla pistola	19 N
Livello di pressione sonora	93 dB(A)
Vibrazione (braccio operatore)	1,31 m/s²
Capacità del flacone detergente	0,35 L
Dispositivi di sicurezza	Interruttore termico, valvola limitatrice di pressione, blocco grilletto
Funzioni speciali	Total Stop, Easy Start, testa ugello rotante (versione Extra)
Accessori forniti	Pistola HP, lancia, testa ugello rotante, testa portaugello, lancia schiumogeno, tubo HP, punta di pulizia ugello, manubrio
Manutenzione ordinaria	Pulizia del filtro di ingresso acqua ogni settimana, pulizia dell'ugello ogni mese
Riparabilità	Utilizzare esclusivamente pezzi originali; interventi da parte di un tecnico specializzato
Garanzia e assistenza	Consultare il certificato di garanzia e il libretto dei centri di assistenza

Domande frequenti - KL 1400 Extra Comet

Come avviare l'idropulitrice?

Assicurarsi che l'alimentazione idrica sia aperta, che l'interruttore generale sia su '0', inserire la spina, quindi portare l'interruttore su '1'. Azionare il grilletto della pistola per iniziare il lavaggio.

Come usare il detergente?

Riempire il flacone del detergente, regolare l'aspirazione ruotando l'asta sulla lancia schiumogeno (da 1 a 6), quindi collegare la lancia alla pistola. Azionare il grilletto per ottenere la miscela automaticamente.

Cosa fare se l'apparecchio non si accende?

Verificare che la spina sia correttamente inserita e che il fusibile o l'interruttore differenziale non sia scattato. Se il problema persiste, contattare un tecnico specializzato.

Come pulire il filtro di ingresso acqua?

Smontare il raccordo di ingresso acqua, estrarre il filtro con una pinza, pulirlo sotto acqua corrente o con aria compressa, quindi rimontare il tutto. Eseguire questa operazione ogni settimana.

Cosa fare se il getto d'acqua è debole o irregolare?

Verificare che il rubinetto dell'acqua sia completamente aperto e che la portata di alimentazione sia sufficiente (min. 500 l/h). Pulire il filtro di ingresso acqua e l'ugello. Se il problema persiste, contattare un tecnico.

Come riporre l'apparecchio dopo l'uso?

Dopo lo spegnimento (interruttore su '0', scollegare la spina), premere il grilletto per scaricare la pressione residua. Avvolgere con cura il tubo e il cavo, riporre l'apparecchio in un luogo asciutto e al riparo dal gelo.

Quali sono le precauzioni di sicurezza essenziali?

Non dirigere mai il getto verso persone, animali, apparecchi elettrici o verso l'apparecchio stesso. Indossare indumenti protettivi. Scollegare sempre prima di qualsiasi manutenzione. Non lasciare l'apparecchio incustodito con la spina inserita.

Posso usare acqua calda?

Sì, ma la temperatura dell'acqua di alimentazione non deve superare i 50 °C né essere inferiore a 5 °C. Non utilizzare mai acqua salmastra o contenente impurità.

Cosa fare in caso di intervento dell'interruttore termico?

Portare l'interruttore su '0', scollegare la spina, premere il grilletto per rilasciare la pressione. Attendere 10-15 minuti che l'apparecchio si raffreddi, quindi verificare i collegamenti elettrici. Se il problema si ripete, far controllare da un tecnico.

Come mantenere l'ugello rotante?

Pulire regolarmente il foro dell'ugello con la punta fornita. Se il getto rimane irregolare, smontare l'ugello e pulirlo con acqua pulita. Non utilizzare oggetti metallici per evitare di danneggiarlo.

MANUALE UTENTE KL 1400 Extra Comet

MANUALE D'ISTRUZIONE - Uso E MANUTENZIONE

IT • ATTENZIONE. Leggere le istruzioni prima di utilizzare la macchina.

IT • Manuale d'Istruzione - Uso e Manutenzione 8

EN • Instruction manual - Use and Maintenance 19

1 INFORMAZIONI GENERALI

Complimentandoci per la scelta di un nostro prodotto, vorremmo ricordare che esso è stato concepito e costruito prestando la massima attenzione alla sicurezza dell'operatore, all'efficienza del suo lavoro ed alla protezione dell'ambiente.

Al fine di preservare queste caratteristiche nel tempo, raccomandiamo la lettura attenta di questo manuale ed invitiamo ad attenersi scrupolosamente a quanto in esso contenuto.

Particolare attenzione deve essere riservata alla lettura delle parti di testo contrassegnate dal simbolo:

ATTENZIONE

In quanto contengono importanti istruzioni di sicurezza per l'uso dell'idropulitrice.

Il Costruttore non è da considerarsi responsabile dei danni derivanti da:

• inosservanza di quanto contenuto nel presente manuale:
• utilizzi dell'idropulitrice differenti da quelli esposti nel paragrafo "Destinazione d'uso";
  • installazione non corretta;
• carenze nella manutenzione prevista;
• modifiche od interventi non autorizzati dal Costruttore;
• uso di pezzi di ricambio non originali o non adeguati al modello di idropulitrice;
• riparazioni non effettuate da un Tecnico Specializzato.

- utilizzi in contrasto alle normative vigenti in materia di sicurezza e prevenzione degli infortuni sul lavoro;

1.1 Indirizzo del Costruttore

Per quanto concerne l'indirizzo del Costruttore dell'idropulitrice, fa fede quanto riportato sulla dichiarazione di conformità riportata alla fine di questa sezione del manuale.

1.2 Utilizzo e Conservazione del Manuale di Uso e Manutenzione

Il manuale di uso e manutenzione è da considerare parte integrante dell'idropulitrice e deve essere conservato per futuri riferimenti in un luogo protetto, che ne permetta la pronta consultazione in caso di necessità.

Sul manuale di uso e manutenzione sono riportati importanti avvertenze per la sicurezza dell'operatore e di chi lo circonda, nonché per il rispetto dell'ambiente.

In caso di deterioramento o smarrimento dovrà esserne richiesta una nuova copia al proprio rivenditore o ad un centro di assistenza autorizzato.

Nel caso di passaggio dell'idropulitrice ad un altro utilizzatore, si prega di accludere anche il manuale di uso e manutenzione.

Abbiamo fatto del nostro meglio per curare la stesura del presente manuale. Se tuttavia dovessero essere riscontrati degli errori, si prega di segnalarli al Costruttore o ad un centro di assistenza autorizzato.

Il Costruttore si riserva inoltre di apportare, senza preavviso, tutte le modifiche necessarie per l'aggiornamento e la correzione di questa pubblicazione.

È vietata qualsiasi riproduzione, anche parziale, del presente manuale, senza l'autorizzazione scritta del Costruttore.

1.3 Simbologia e Definizioni

1.3.1 Simbologia

Il simbolo:

ATTENZIONE

che contraddistingue certe parti di testo, indica la forte possibilità di danni alla persona se non vengono seguite le relative prescrizioni ed indicazioni.

che contraddistingue certe parti di testo, indica la possibilità di danneggiare l'idropulitrice, se non vengono seguite le relative istruzioni.

1.3.2 Definizioni

• Tecnico Specializzato: persona, generalmente del centro di assistenza, appositamente addestrata ed autorizzata ad effettuare sull'idropulitrice interventi di manutenzione straordinaria e riparazioni. Gli interventi sulle parti elettriche devono essere effettuati da un Tecnico Specializzato che sia anche un Elettricista Qualificato, vale a dire una persona professionalmente abilitata ed addestrata alla verifica, installazione e riparazione di apparati elettrici, a "regola d'arte" ed in accordo con le normative vigenti nel paese in cui l'idropulitrice è installata.
• Total Stop: dispositivo che arresta il funzionamento dell'idropulitrice ogni qualvolta si rilascia la leva dell'idropistola.
• Easy Start: dispositivo che agevola l'avviamento dell'idropulitrice abbassando la pressione nei primi istanti di funzionamento.

2 CARATTERISTICHE E DATI TECNICI

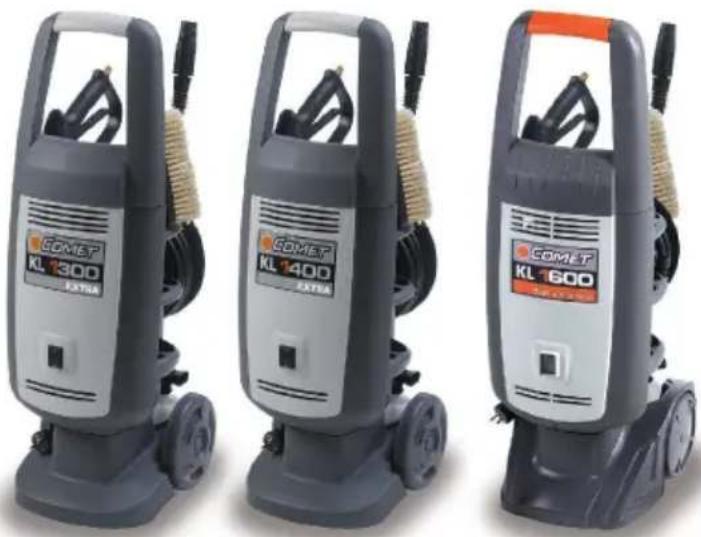

KL 1300 KL 1400 KL 1600
Classic Extra Classic Extra Classic Extra

COLLEGAMENTO ELETTRICO Rete di alimentazione 230 V / 1~50 Hz
Potenza assorbita 1,7 kW 2,0 kW 2,3 kW
Fusibile 16 A
COLLEGAMENTO IDRAULICO Massima temperatura acqua di alimentazione	50 °C / 122 °F
Minima temperatura acqua di alimentazione 5 °C / 41 °F
Minima portata acqua di alimentazione	450 l/h / 120 US gph		500 l/h / 132 US gph		560 l/h / 148 US gph
Massima pressione acqua di alimentazione	0,8 MPa / 8 bar / 116 psi
Massima profondità di adescamento	0 m / 0 ft
PRESTAZIONI Portata	360 l/h / 95 US gph		410 l/h / 108 US gph		480 l/h / 127 US gph
Pressione massima	13 MPa / 130 bars / 1885 psi		14 MPa / 140 bars / 2031 psi		15 MPa / 150 bars / 2175 psi
Forza di reazione sull'idropistola	16 N		19 N		23 N
Livello di pressione sonora	93 dB (A)
Vibrazione braccio operatore	0,73 m/s2		1,31 m/s2		1,7 m/s2
MASSA E DIMENSIONI Lunghezza x larghezza x altezza 310 x 308 x 820 mm / 12 x 12 x 32 in
Massa	12 kg / 26 lb	13 kg / 29 lb	12 kg / 26 lb	13 kg / 29 lb	13 kg / 29 lb	14 kg / 31 lb
Capacità boccetta detergente	0,35 l / 0,09 US gal

Le caratteristiche ed i dati sono indicativi.
Il Costruttore si riserva il diritto di apportare all'apparecchio tutte le modifiche ritenute opportune.

2.1 Identificazione dei Componenti

Si faccia anche riferimento alle figure 1 e 4, collocate all'inizio del manuale di uso e manutenzione

1 Cavo elettrico di alimentazione
2 Interruttore generale
3 Manubrio di movimentazione
4 Sede per idropistola/tubo lancia
5 Targhetta di avvertenza

6 Avvolgitubo
7 Targhetta di identificazione
8 Raccordo uscita acqua
9 Sede per lancia schiumogena

10 Maniglia di sollevamento

2.1 Identificazione dei componenti (continua)

11 Ghiera di bloccaggio Securfix
12 Raccordo rapido ingresso acqua
13 Sede per cavo elettrico di alimentazione
14 Idropistola
17 Spillo pulizia ugello
18 Testina ugello rotante (solo Extra)
19 Lancia schiumogena
20 Dispositivo regolazione aspirazione detergente

21 Boccetta detergente
22 Idrospazzola (solo Extra)
23 Tubo alta pressione
24 Attacco rapido tubo alta pressione
25 Fermo di sicurezza leva idropistola
26 Leva idropistola
27 Testina portaugello
28 Tubo lancia

2.2 Dispositivi di Sicurezza

L'idropulitrice è corredata dei dispositivi di sicurezza illustrati di seguito.

a) Protettore termico

È un dispositivo che arresta il funzionamento dell'idropulitrice in caso di surriscaldamento del motore elettrico.

In tal caso occorre procedere come segue :

• portare l'interruttore generale (2) in posizione "0" e staccare la spina dalla presa di corrente;
• premere la leva (26) dell'idropistola, in modo da scaricare la eventuale pressione residua;
• attendere 10÷15 minuti, in modo da far raffreddare l'idropulitrice;
• verificare che siano rispettate le prescrizioni contenute nel paragrafo "Verifiche ed allacciamento alla linea elettrica", con particolare riferimento alla verifica della prolunga eventualmente impiegata;
• ricollegare la spina elettrica alla presa e ripetere la procedura di avviamento descritta al paragrafo "Funzionamento".

ATTENZIONE

- In caso di ripetuto intervento di tale dispositivo di sicurezza, non utilizzare assolutamente l'idropulitrice senza averla prima fatta verificare da un Tecnico Specializzato.

b) Valvola di limitazione/regolazione della pressione.

È una valvola, opportunamente regolata, che consente al fluido pompato di ritornare all'aspirazione della pompa, impedendo l'insorgere di pressioni pericolose, quando si chiude l'idropistola o si cerca di impostare valori di pressione al di sopra di quelli massimi consentiti.

c) Dispositivo di bloccaggio della leva dell'idropistola.

È un fermo di sicurezza (25) che, premuto, consente di bloccare la leva (26) dell'idropistola (14) in posizione di chiusura, prevenendone funzionamenti accidentali (Fig. 4, posizione S).

2.3 Destinazione d'Uso

ATTENZIONE

• L'idropulitrice è esclusivamente destinata ai seguenti usi:
- lavaggio di veicoli, macchinari, edifici, utensili, ecc. con acqua fredda, eventualmente addizionata di detergenti previsti dal Costruttore;
- distribuzione di detergente previsti dal Costruttore;
- disincrostazione e disotturazione di tubazioni, tramite appositi accessori previsti dal Costruttore;
- idrosabbiatura di oggetti, tramite appositi accessori previsti dal Costruttore.
- L'idropulitrice non deve essere utilizzata per lavare persone, animali, apparecchiature elettriche sotto tensione, oggetti delicati o l'idropulitrice stessa.
- L'idropulitrice non è idonea ad essere utilizzata in ambienti che presentino condizioni particolari come, per esempio, atmosfere corrosive od esplosive.
- Per l'utilizzo a bordo di veicoli, navi od aerei, rivolgersi al servizio di assistenza tecnica del Costruttore, in quanto possono essere necessarie prescrizioni aggiuntive.

Ogni altro uso è da ritenersi improprio.

Il Costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri od erronei.

ATTENZIONE

• Durante le operazioni di disimballaggio occorre indossare guanti ed occhiali di protezione, al fine di evitare danni alle mani ed agli occhi
• Gli elementi dell'imballo (sacchetti di plastica, graffette, ecc.) non debbono essere lasciati alla portata dei bambini, in quanto potenziali fonti di pericolo.
• Lo smaltimento dei componenti dell'imballaggio deve essere eseguito in conformità alle normative vigenti nel paese dove l'idropulitrice è stata installata.
  In particolare, sacchetti ed imballaggi in materiale plastico non debbono essere abbandonati nell'ambiente, in quanto lo danneggiano.
• Dopo aver disimballato l'idropulitrice, occorre assicurarsi della sua integrità.
  In caso di dubbio, non si deve assolutamente utilizzare l'idropulitrice, ma occorre rivolgersi ad un centro di assistenza autorizzato, che la farà verificare da un Tecnico Specializzato.

3.1 Targhetta di Identificazione e Targhette di Avvertenza

Si faccia riferimento alla Fig. 1, collocata all'inizio del manuale di uso e manutenzione.

La targhetta di identificazione (7) riporta il numero di serie e le principali caratteristiche tecniche dell'idropulitrice.

Le targhette di avvertenza (5) e (11) informano sugli eventuali rischi residui quali: divieto di utilizzo dell'idropulitrice se prima non si è letto attentamente il manuale; divieto di utilizzo dell'idropulitrice per lavare persone, animali, apparecchiature elettriche e l'idropulitrice stessa.

ATTENZIONE

• Dopo aver disimballato l'idropulitrice, verificare che la targhetta di identificazione e le targhette di avvertenza siano presenti e leggibili. In caso contrario rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.
• Se durante l'uso la targhetta di identificazione o le targhette di avvertenza dovessero deteriorarsi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato per il loro ripristino.

3.2 Dotazione Standard

Accertarsi che nella confezione del prodotto che è stato acquistato siano contenuti i seguenti elementi:

• idropulitrice ad alta pressione KL;
• tubo di mandata ad alta pressione con attacco rapido;
• idrospazzola (solo Extra);
• tubo lancia
• testina ugello rotante (solo Extra);
• testina portaugello
• lancia schiumogena;
• manuale di uso e manutenzione;
• certificato di garanzia;
• libretto centri assistenza;
• spillo pulizia ugello;
• manubrio;
  • 2 viti di fissaggio manubrio,

Qualora dovessero esservi problemi, rivolgersi al rivenditore o ad un centro di assistenza autorizzato.

3.3 Accessori Opzionali

È possibile integrare la dotazione standard dell'idropulitrice con la seguente ricca gamma di accessori:

• lancia sabbiante: ideata per levigare superfici, eliminando ruggine, vernice, incrostazioni, ecc.;
• sonda spurgatubi: ideata per disotturare tubazioni e condutture;
• idrospazzola rotante: ideata per la pulizia di superfici delicate;
• lancia lavapavimenti.

ATTENZIONE

- Accessori opzionali non adeguati pregiudicano il funzionamento dell'idropulitrice e la possono rendere pericolosa. Utilizzare esclusivamente accessori opzionali originali raccomandati dal Costruttore. Per quanto riguarda le prescrizioni generali, le avvertenze di sicurezza, l'installazione e la manutenzione degli accessori opzionali, occorre fare riferimento alla documentazione che li accompagna.

4 INSTALLAZIONE

4.1 Montaggio degli Accessori

a) Inserire il manubrio di movimentazione (3) sul corpo dell'idropulitrice. Accertarsi che il manubrio sia inserito a fondo sul corpo dell'idropulitrice (le superfici frontali devono risultare allineate). Fissare il manubrio con le 2 viti in dotazione (cacciavite a croce non fornito). Operazione A di Fig. 2.
b) Solo Extra: la versione è fornita di un tubo lancia (28) sul quale può essere inserita, tramite un innesto a baionetta, una testina portaugello standard (27), oppure una testina con ugello rotante (18). In funzione del lavoro che si intende svolgere, procedere al montaggio di una delle due testine, inserendola nel tubo lancia e ruotandola in senso orario fino al completo bloccaggio dell'innesto, ed infine bloccandola ruotando in senso orario la ghiera Securfix (11). Operazione I di Fig. 2. Per lo smontaggio, sbloccare la ghiera Securfix (11) ruotandola in senso anti-orario, mantenere la testina premuta nella sede del tubo lancia e ruotarla in senso antiorario fino al suo sblocco, quindi sfilarla completamente. Operazione H di Fig. 2.
c) Srotolare il tubo alta pressione (23), collegare il raccordo ad attacco rapido (24) con il raccordo di uscita acqua (8), avvitare e serrare. Operazione C di Fig. 3.
d) Avvitare l'estremità del tubo alta pressione (23) (lato senza attacco rapido) al filetto dell'idropistola (14) e serrare a fondo con due chiavi fisse da 17 mm (non in dotazione). Operazione D di Fig. 3.

4.2 Verifiche ed Allacciamento alla Rete Idrica

AVVERTENZA

• L'alimentazione idrica deve essere tale da poter garantire una adeguata erogazione di portata d'acqua per l'idropulitrice, a questo scopo fare riferimento ai valori riportati nella tabella dati tecnici. In caso di dubbi rivolgersi ad un Tecnico Specializzato.
• Non alimentare l'idropulitrice con acqua a temperatura superiore a 50°C/122°F od inferiore a 5°C/41°F.
• La pressione dell'acqua di alimentazione non deve essere superiore a 8 bar/116 psi.
• Non far funzionare l'idropulitrice con profondità di adescamento superiori a 0 m/0 ft.
• Non far funzionare l'idropulitrice senza alimentazione idrica.
• Non alimentare l'idropulitrice con acqua salmastra o contenente impurità. Qualora ciò dovesse accadere, far funzionare l'idropulitrice per alcuni minuti con acqua pulita.

ATTENZIONE

- Attenersi alle prescrizioni di collegamento alla rete idrica vigenti nel paese in cui viene installata l'idropulitrice.

4.3 Verifiche ed Allacciamento alla Linea Elettrica

ATTENZIONE

• Fare verificare da un Tecnico Specializzato che l'alimentazione dell'impianto elettrico sia conforme ai dati riportati sulla targhetta di identificazione (7) apposta sull'idropulitrice. In particolar modo la tensione di alimentazione non deve differire da quella riportata nella targhetta di ± 5%.
• Il collegamento alla rete elettrica deve essere predisposto da un Elettricista Qualificato, in ottemperanza alla norma IEC 364 od a norme equivalenti in vigore nel paese dove viene utilizzata l'idropulitrice. In particolare la presa di corrente alla quale si collega l'idropulitrice deve essere munita di conduttore di terra, di adeguato fusibile (il valore è riportato sulla targhetta di identificazione ed in tabella dati tecnici) e deve

essere protetta da un interruttore magnetotermico differenziale di sensibilità non superiore a 30 mA.

- Qualora il cavo di alimentazione fosse troppo corto, è possibile utilizzare una prolunga, assicurandosi che non superi i 10 m/32,8 ft, che la sezione dei conduttori sia di almeno 1,5 mm ^2 e che la spina e la presa siano del tipo a tenuta stagna. Per rispettare tutte queste prescrizioni occorrerà rivolgersi ad un Elettricista Qualificato.

Le prolunghe non adeguate possono essere pericolose.

5 FUNZIONAMENTO

ATTENZIONE

• L'utilizzo dell'idropulitrice richiede attenzione e prudenza. Non affidare ad altri l'idropulitrice senza esserci accertati, sotto la propria diretta responsabilità, che l'utente occasionale abbia letto attentamente questo manuale e conosca l'uso dell'idropulitrice. Le idropulitrici non devono essere usate da bambini o da personale non addestrato.
• Rispettare le avvertenze di sicurezza contenute nel manuale di uso e manutenzione degli eventuali accessori opzionali che vengono utilizzati.
  • Non utilizzare l'idropulitrice nel caso in cui:
• il cavo di alimentazione od altre parti importanti come il tubo alta pressione, i dispositivi di sicurezza, l'idropistola e la lancia siano danneggiati;
• l'idropulitrice si sia rovesciata od abbia subito forti urti;
• vi siano evidenti perdite di acqua.

In tali casi fate controllare l'idropulitrice da un Tecnico Specializzato.

• Particolare attenzione deve essere riservata all'uso dell'idropulitrice in ambienti in cui vi siano veicoli in movimento, che possono schiacciare olesionare il cavodialimentazione, il tubo alta pressione, l'idropistola, ecc...
• Durante il funzionamento tenere sempre sotto sorveglianza l'idropulitrice e fuori dalla portata dei bambini. In particolare prestare grande attenzione nell'uso presso asili nido, case di cura e case di riposo, in quanto in tali luoghi possono esservi bambini, persone anziane o disabili senza sorveglianze

- Prima di far funzionare l'idropulitrice, curare di disporla in un luogo asciutto, in piano ed in posizione stabile, onde evitare cadute o ribaltamenti.

- Eseguire le operazioni descritte nel paragrafo "Arresto" prima di spostare l'idropulitrice.

- Prima dell'avviamento dell'idropulitrice, indossare indumenti che garantiscano una adeguata protezione da errate manovre con il getto d'acqua in pressione. Non usare l'idropulitrice in prossimità di persone, se queste non indossano indumenti protettivi.

- I getti ad alta pressione possono essere pericolose se usati impropriamente. Non dirigere il getto verso persone, animale, apparecchiature elettriche sotto tensione o verso l'idropulitrice stessa.

- Durante l'uso impugnare saldamente l'idropistola, perché quando si agisce sulla leva (26), si è sottoposti alla forza di reazione del getto ad alta pressione. L'entità di tale forza di rinculo è riportata in tabella dati tecnici (la forza di rinculo è espressa in N, ove 1 N = 0,1 kg)

- Non dirigere il getto contro se stessi od altre persone per pulire indumenti o calzature.

- A salvaguardia dell'ambiente, il lavaggio di motori di veicoli o di macchinari contenenti circuiti idraulici deve essere effettuato solamente in ambienti dotati di adeguato separatore d'olio.

- I pneumatici dei veicoli debbono essere lavati da una distanza non inferiore a 50 cm/19 in, per evitare che il getto ad alta pressione li danneggi. Prima manifestazione del danno apportato ad uno pneumatico è la sua alterazione di colore.

- Non dirigere il getto ad alta pressione verso materiali contenenti amianto od altre sostanza dannose per la salute.

• Non usare l'idropulitrice sotto la pioggia.

- Prestare particolare attenzione a quanto esposto nel paragrafo "Verifiche ed allacciamento alla linea elettrica".

- Prestare particolare attenzione a quanto esposto nel paragrafo "Funzionamento con detergente".

- Quando non in funzione, non lasciare l'idropulitrice con la spina inserita nella presa di corrente e comunque disinserirla prima di qualsiasi intervento. Più specificamente portare sempre l'interruttore generale (2) in posizione "0", togliere la spina dalla presa di corrente, premere la leva (26) dell'idropistola per scaricare la

eventuale pressione residua e portare in posizione di blocco il fermo di sicurezza (25) (Fig. 4 - Posizione S):

- prima di lasciare senza sorveglianza, anche se per breve tempo, l'idropulitrice;

- dopo l'uso, aspettare, inoltre, che idropulitrice si sia anche completamente raffreddata prima di ogni pulizia o manutenzione.

• Durante l'uso, non bloccare la leva (26) dell'idropistola in posizione di sempre aperto.
• Non estrarre la spina dalla presa di corrente tirando il cavo di alimentazione.
• Non interporre riduzioni od adattatori fra spina elettrica e presa di corrente.
• Mantenere il cavo di alimentazione, le eventuali prolunghe, le spine e le prese asciutti. Non toccarli con le mani bagnate.
• Qualora il cavo di alimentazione fosse danneggiato, per la sua sostituzione, onde evitare un pericolo, rivolgersi al Costruttore o ad un Tecnico Specializzato.
• Durante il funzionamento non coprire l'idropulitrice e non collocarla dove ne sia pregiudicata la ventilazione.
• Quando si utilizza l'idropulitrice in ambienti chiusi, assicurarsi che sia garantita una corretta ventilazione.

5.1 Movimentazione

• Per la movimentazione dell'idropulitrice utilizzare il manubrio (3) come indicato in Fig. 5 operazione M.
• Per il sollevamento utilizzare la maniglia (10) Fig. 5 operazione N.

ATTENZIONE

- Non utilizzare il manubrio di movimentazione (3) per il sollevamento dell'idropulitrice.

5.2 Attività Preliminari

• Srotolare completamente il tubo alta pressione (23).
• Fissare al raccordo rapido d'ingresso acqua (12) un tubo di alimentazione, utilizzando un comune raccordo rapido da giardinaggio. Operazione E di Fig. 3.
• Aprire il rubinetto di alimentazione acqua, facendo attenzione a che non vi siano gocciolamenti. Operazione F di Fig. 3.
• Accertarsi che l'interruttore generale (2) sia in posizione di spento (posizione "0") ed innestare la spina nella presa di corrente elettrica. Operazione G di Fig. 3.
• Premere l'interruttore generale (2), in posizione "1".
• Premere la leva (26) dell'idropistola ed attendere che fuoriesca un getto d'acqua continuo.
• Portare l'interruttore generale (2) in posizione "0" e collegare all'idropistola (14) il tubo lancia (28), serrando a fondo. Operazione B di Fig. 3.

5.3 Funzionamento Standard (ad Alta Pressione)

• Riavviare l'idropulitrice portando in posizione "1" l'interruttore generale (2).
  Nota: durante tale avvio l'idropulitrice si arresterà immediatamente dopo lo spunto di partenza in quanto viene attivato il dispositivo Total Stop.
• Per far entrare in funzione l'idropulitrice, iniziando così le operazioni di lavaggio, sarà sufficiente azionare la leva (26) dell'idropistola.
• La regolazione angolare del getto è possibile agendo sulla testina (27) (Fig. 4 - Posizioni a e b).

5.4 Funzionamento con Detergente

ATTENZIONE

- L'idropulitrice è stata progettata per essere usata con i detergenti raccomandati dal Costruttore. L'uso di altri detergenti o prodotti chimici può influenzare negativamente la sicurezza dell'idropulitrice. In particolare non aspirare mai liquidi contenenti solventi, benzina, diluenti, acetone ed olio combustibile, in quanto il prodotto nebulizzato è altamente infiammabile, esplosivo e tossico.

• Leggere attentamente le prescrizioni ed avvertenze riportate sull'etichetta del detergente utilizzato.
• Conservare i detergenti in un luogo sicuro ed inaccessibili ai bambini.
• In caso di contatto con gli occhi lavare immediatamente con acqua e rivolgersi subito ad un medico portando con sé la confezione di detergente.
• In caso di ingestione, non indurre il vomito e rivolgersi subito ad un medico portando con sé la confezione di detergente.

I detergenti raccomandati, sono biodegradabili oltre il 90 %.

Per le modalità di impiego del detergente, fare riferimento a quanto riportato in tabella e sull'etichetta della confezione di detergente.

• Riempire la boccetta (21) col detergente desiderato.

• Regolare la capacità di aspirazione del detergente nel seguente modo:

• disinserire l'asta (20) dalla lancia (19);

• far collimare il dentello L dell'asta (20) con uno dei numeri riportati all'interno della lancia (19) (1: aspirazione minima, 6: aspirazione massima);

• reinserire l'asta (20) nella lancia (19).

• Innestare la boccetta (21) nella lancia schiumogena (19).

• Portare l'interruttore generale (2) in posizione "0" e collegare la lancia (19) all'idropistola (14).
• Riavviare l'idropulitrice, portando l'interruttore generale (2) in posizione "1" ed azionare la leva (26) (l'aspirazione e la miscelazione avvengono automaticamente al passaggio dell'acqua).

5.5 Interruzione del Funzionamento (Total Stop)

Rilasciando la leva (26) dell'idropistola, l'idropulitrice si arresta automaticamente.

L'idropulitrice riprende a funzionare regolarmente alla successiva pressione della leva dell'idropistola.

ATTENZIONE

- Si ricordi che quando l'idropulitrice è in Total Stop è a tutti gli effetti in funzione, quindi prima di lasciarla senza sorveglianza, anche se per breve tempo, portare sempre l'interruttore generale (2) in posizione "0", togliere la spina dalla presa di corrente, premere la leva (26) dell'idropistola per scaricare la eventuale pressione residua e portare in posizione di blocco il fermo di sicurezza (25) (Fig. 4 - Posizione S).

Ultimate le operazioni di lavaggio, procedere all'arresto ed alla messa a riposo dell'idropulitrice.

6.1 Arresto

• Chiudere completamente il rubinetto di alimentazione dell'acqua.
• Svuotare dall'acqua l'idropulitrice facendola funzionare per alcuni secondi con la leva (26) dell'idropistola premuta.
• Portare l'interruttore generale (2) in posizione "0".
• Togliere la spina di alimentazione dalla presa di corrente.
• Eliminare l'eventuale pressione residua rimasta nel tubo alta pressione (23), tenendo premuta per alcuni secondi la leva (26) dell'idropistola.
• Riavvolgere con cura il cavo di alimentazione (1) ed inserirlo nella apposita sede (13).
• Attendere che l'idropulitrice si sia raffreddata.

ATTENZIONE

• Quando viene fatta raffreddare l'idropulitrice, prestare attenzione:
• a non lasciare incustodita l'idropulitrice se vi sono bambini, anziani o disabili non sorvegliati;
• a disporre l'idropulitrice in una posizione stabile senza pericolo di cadute;
• a non mettere l'idropulitrice a contatto o nelle immediate vicinanze di materiali infiammabili.

6.2 Messa a Riposo

• Riavvolgere il tubo alta pressione (23) con cura, nell'avvolgitubo (6) evitando piegature.
• Riavvolgere con cura il cavo di alimentazione (1) ed inserirlo nella apposita sede (13).
• Riporre con cura l'idropulitrice in un luogo asciutto e pulito, facendo attenzione a non danneggiare il cavo di alimentazione ed il tubo alta pressione.

AVVERTENZA

• L'idropulitrice teme il gelo.

In ambienti rigidi, al fine di evitare formazioni di ghiaccio all'interno dell'idropulitrice, è possibile,

prima di procedere alla procedura di "Arresto", fare aspirare all'idropulitrice un prodotto antigelo automobilistico, dopo aver consultato un Tecnico Specializzato, in quanto il liquido pompato potrebbe danneggiare le guarnizioni della pompa ad alta pressione.

In ambienti rigidi, se non è stato possibile proteggere l'idropulitrice come illustrato in precedenza, prima di avviarla portarla in un ambiente caldo per un tempo sufficiente a far sciogliere l'eventuale ghiaccio formatosi al suo interno.

Il mancato rispetto di queste semplici prescrizioni può comportare seri danni all'idropulitrice.

7 PULIZIA E MANUTENZIONE

ATTENZIONE

• Ogni intervento di pulizia e manutenzione deve essere effettuato solo dopo aver eseguito le operazioni descritte nel paragrafo "Arresto".
  In particolar modo occorre ricordare di scollegare sempre l'alimentazione elettrica.
• Per garantire la sicurezza dell'idropulitrice utilizzare solo ricambi originali forniti dal Costruttore o da lui approvati.
• I tubi di gomma, i raccordi e le lance ad alta pressione sono importanti per la sicurezza: utilizzare esclusivamente quelli raccomandati dal Costruttore.

7.1 Manutenzione Ordinaria

Eseguire le operazioni descritte nel paragrafo "Arresto" ed attenersi a quanto riportato nella tabella seguente.

INTERVALLODI MANUTENZIONE	INTERVENTO
Ad ogni uso	• Controllo cavo di alimentazione, tubo alta pressione, raccordi, idropistola, tubo lanciaQualora uno o più particolari risultassero danneggiati, non utilizzare assolutamente l'idropulitrice e rivolgersi ad un Tecnico Specializzato.
Settimanalmente • Pulizia filtro ingresso acquaSmontare il raccordo di entrata acqua (a) e con una pinza estrarre il filtro (b) (si veda la Fig. 6). Per la pulizia, in genere è sufficiente passare il filtro sotto un getto d'acqua corrente, o soffiarlo con aria compressa. Nei casi più difficili, usare un prodotto anticalcare o sostituirlo, rivolgendosi per l'acquisto del ricambio ad un centro assistenza autorizzato. Rimontare il filtro e serrare a fondo il raccordo.
Mensilmente • Pulizia ugello.	Per la pulizia, in genere è sufficiente passare entro il foro dell'ugello lo spillo (17) in dotazione. Qualora non si ottengano risultati apprezzabili rivolgersi ad un centro di assistenza autorizzato.

AVVERTENZA

- Durante il funzionamento, l'idropulitrice non deve essere troppo rumorosa e sotto di essa non vi devono essere evidenti gocciolamenti di acqua o di olio.

Qualora ciò dovesse accadere, fare controllare la macchina da un Tecnico Specializzato.

7.2 Manutenzione Straordinaria

ATTENZIONE

- Gli interventi di manutenzione straordinaria debbono essere eseguiti solamente da un Tecnico Specializzato.

Per la manutenzione straordinaria attenersi a quanto riportato nella tabella seguente.

INTERVALLODI MANUTENZIONE	INTERVENTO
Ogni 50 ore • Controllo circuito idraulico pompa.• Controllo fissaggio pompa.
Ogni 100 ore • Sostituzione olio pompa.• Controllo valvole aspirazione/mandata pompa.• Controllo serraggio viti pompa.• Controllo valvola di regolazione pompa.• Verifica dei dispositivi di sicurezza.

AVVERTENZA

- I dati riportati in tabella sono indicativi.

8 DEMOLIZIONE E SMALTIMENTO

La demolizione dell'idropulitrice va eseguita solamente da personale qualificato ed in conformità alla legislazione vigente nel paese in cui è stata installata.

In particolare, il simbolo presente sulla targhetta di identificazione (7), indica che il prodotto non deve essere smaltito assieme ai rifiuti domestici.

Per ulteriori indicazioni rivolgetevi al locale servizio di smaltimento rifiuti od al vostro rivenditore.

ATTENZIONE

- Prima di rottamare l'idropulitrice, renderla inservibile, ad esempio tagliandone il cavo di alimentazione e rendere innocue quelle parti che potrebbero costituire un pericolo per dei bambini che si servissero dell'idropulitrice per i loro giochi.

9 INCONVENIENTI, CAUSE E RIMEDI

ATTENZIONE

- Prima di effettuare ogni intervento eseguire le operazioni descritte nel paragrafo "Arresto". Qualora non si riesca a ripristinare il corretto funzionamento dell'idropulitrice con l'ausilio delle informazioni contenute nella tabella seguente, rivolgersi ad un Tecnico Specializzato.

INCONVENIENTI CAUSE RIMEDI
Portando l'interruttore (2) in posizione "1", l'idropulitrice non si avvia.Si ricordi anche quanto riportato nella Nota del paragrafo "Interruzione del funzionamento (Total Stop)".	È intervenuto un dispositivo di sicurezza dell'impianto a cui è collegata l'idropulitrice (fusibile, interruttore differenziale ecc.).	Ripristinare il dispositivo di protezione. In caso di nuovo intervento non utilizzare l'idropulitrice e rivolgersi ad un Tecnico Specializzato.
	La spina del cavo di alimentazione non è inserita correttamente.	Scollegare la spina dalla presa e ricollegarla correttamente.
L'idropulitrice vibra molto ed è rumorosa.	Il filtro ingresso acqua (Fig. 6) è sporco.	Attenersi a quanto riportato nel paragrafo “Manutenzione ordinaria”.
	L'alimentazione idrica è insufficiente.	Verificare che il rubinetto sia completamente aperto e che la portata della rete idrica.sia conforme a quanto riportato nel paragrafo “Caratteristiche e dati tecnici”.
Scarsa aspirazione detergente.	Il dispositivo di regolazione dell'aspirazione detergente (20) non è correttamente impostato.	Operare secondo quanto riportato nel paragrafo “Funzionamento con detergente”
	Mancanza di prodotto nella boccetta.	Aggiungere prodotto.
	Il detergente utilizzato è troppo viscoso	Utilizzare un detergente raccomandato dal costruttore (si veda la tabella detergenti), attenendosi alle diluizioni riportate sulla targhetta.
Dall’ugello non esce acqua. Ma	Manca l’acqua. Verificare che il rubinetto della rete idrica sia completamente aperto.
	Ugello acqua otturato. Pulire e/o	sostituire l’ugello secondo quanto riportato nel paragrafo “Manutenzione ordinaria”.
L'idropulitrice si arresta durante il funzionamento.	È intervenuto un dispositivo di sicurezza dell’impianto a cui è collegata l’idropulitrice (fusibile, interruttore differenziale, ecc).	Ripristinare il dispositivo di protezione. In caso di nuovo intervento non utilizzare l’idropulitrice e rivolgersi ad un Tecnico Specializzato.
	È intervenuto il dispositivo di protezione termica.	Attenersi a quanto riportato nel paragrafo “Dispositivi di sicurezza”.
Ruotando l’interruttore generale (2) il motore ronza, ma non parte	L’impianto elettrico e/o la prolunga non sono adeguati.	Attenersi a quanto riportato nel paragrafo “Verifiche ed allacciamento alla linea elettrica”.

1 GENERAL INFORMATION
