Producttype	Ingebouwde camera (Helmet CamCorder) voor ARCHOS mediaspeler
Afmetingen (camera)	20,5 mm (diameter) × 72 mm (lengte)
Gewicht (camera met adapter)	Ongeveer 100 g
Voeding	Via de ARCHOS mediaspeler (series 404, 504, 604)
Sensorresolutie	420 TV-lijnen
Sensor	CCD kleur Super HAD SONY 1/4 inch
Objectief	Vaste brandpuntsafstand 3,6 mm
Beeldhoek	72,5 graden
Scherptediepte	Van 1,5 tot 10 meter
Gevoeligheid	1,0 Lux / F 1,2
Witbalans	Automatisch
Bedrijfstemperatuur	Tussen 5°C en 35°C
Opnameresolutie	512×384 (optimaal) of 640×480 (VGA)
Hoofdfuncties	Opname via camerabediening of CamCorder-app, datumstempel (Time Stamp), pauze/hervatten, statuscontrole via led-indicators
Onderhoud en reiniging	Reinig de lens met een speciaal product voor optiek
Veiligheid	Richt nooit op de zon; vermijd schokken, extreme temperaturen, vochtigheid >85%, stof, zand; camera en bediening zijn niet waterdicht
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; niet openen
Inbegrepen accessoires	Gebruikershandleiding, wettelijke kennisgevingen en veiligheidsinstructies, DVR Travel Adapter
Compatibiliteit	ARCHOS mediaspelers series 404, 504, 604
Algemene informatie	Verpakkingsinhoud kan worden gewijzigd; productregistratie aanbevolen op www.archos.com/register

Veelgestelde vragen - HELMET CAMCORDER GEN4 ARCHOS

Hoe start ik de opname met de camerabediening?

Druk op de start/stop-knop van de bediening. De rode en groene indicatoren gaan tijdelijk branden, een bericht op de ARCHOS mediaspeler bevestigt de detectie van het videosignaal en de opname begint.

Hoe stop ik de opname met de bediening?

Druk nogmaals op de start/stop-knop. De groene indicator brandt alleen, de ARCHOS mediaspeler slaat de video op en opent de map met het bestand.

Kan ik de camerabediening gebruiken, zelfs als de knoppen van de mediaspeler zijn vergrendeld?

Ja, de bediening blijft operationeel, zodat u kunt filmen terwijl u de mediaspeler bijvoorbeeld in een rugzak draagt.

Hoe neem ik op via de CamCorder-app van de ARCHOS mediaspeler?

Selecteer het CamCorder-pictogram op het startscherm en druk op OK. Het livebeeld wordt weergegeven. Druk op OK en kies 'Opname starten' om de opname te starten.

Welke instellingen zijn beschikbaar in de CamCorder-app?

U kunt de resolutie, de bemonsteringsfrequentie instellen en de Time Stamp (datumstempel) activeren via het menu Instellingen. Het formaat en de bron worden vooraf bepaald door de camera (composiet of zwart-wit).

Hoe controleer ik de status van de Helmet CamCorder?

Druk op de status/informatieknop. Als de rode en groene indicatoren branden, neemt de mediaspeler op. Als alleen de groene brandt, is de verbinding goed en klaar om op te nemen. Geen indicator: verkeerde verbinding of mediaspeler uitgeschakeld.

Wat moet ik doen als de beelden vervormd zijn?

Het kan een 'fish eye'-effect zijn door te grote nabijheid van het onderwerp. De optimale scherpstelafstand is tussen 1,5 en 10 meter om deze vervorming te voorkomen.

Waarom is de luidspreker van de mediaspeler uitgeschakeld tijdens het opnemen?

Om een larsen-effect te voorkomen. Het geluid wordt opgenomen via de microfoon in de camerabediening. Zorg ervoor dat u deze microfoon niet bedekt voor een betere geluidskwaliteit.

Hoe maak ik de cameralens schoon?

Gebruik alleen speciaal voor optiek reiniging ontworpen producten. Gebruik geen water of schurende middelen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Richt nooit de camera op de zon. Vermijd schokken, extreme temperaturen (5-35°C), vochtigheid >85%, stof en zand. Noch de camera, noch de bediening is waterdicht. Probeer de camera niet te openen: risico op elektrische schok.

GEBRUIKSAANWIJZING HELMET CAMCORDER GEN4 ARCHOS

Inhoud van de doos 53

Aansluitingen 53

Beschrijving van de Helmet CamCorder 54

Filmen 55

Waarschuwingen 58

Registreer nu! 59

Technische bijzonderheden....60

? HULP NODIG?

Hier vindt u enkele nuttige informatiebronnen:

Op onze website

Raadpleeg het onderdeel Frequently Asked Questions op www.archos.com/faq.

Bezoek ook www.archos.com/manuals voor de meest recente versie van de gebruikersgids.

Neem contact op met ons Technisch ondersteuningsteam

Surf naar www.archos.com/support voor ondersteuning via e-mail.

INHOUD VAN DE DOOS

Opgelet: de eigenlijke inhoud van de doos kan variëren en kan zonder voorafgaande kennisgeving worden gewijzigd.

Deze Gebruiksaanwijzing

Juridische en veiligheidsinformatie

AANSLUITINGEN

Aansluitingen kunnen plaatsvinden wanneer de camera aan is of wanneer hij loopt. Wees voorzichtig met het aansluiten of loskoppelen van de adaptor aan de ARCHOS recorder.

Forceer niets om beschadiging van de connectoren te voorkomen!

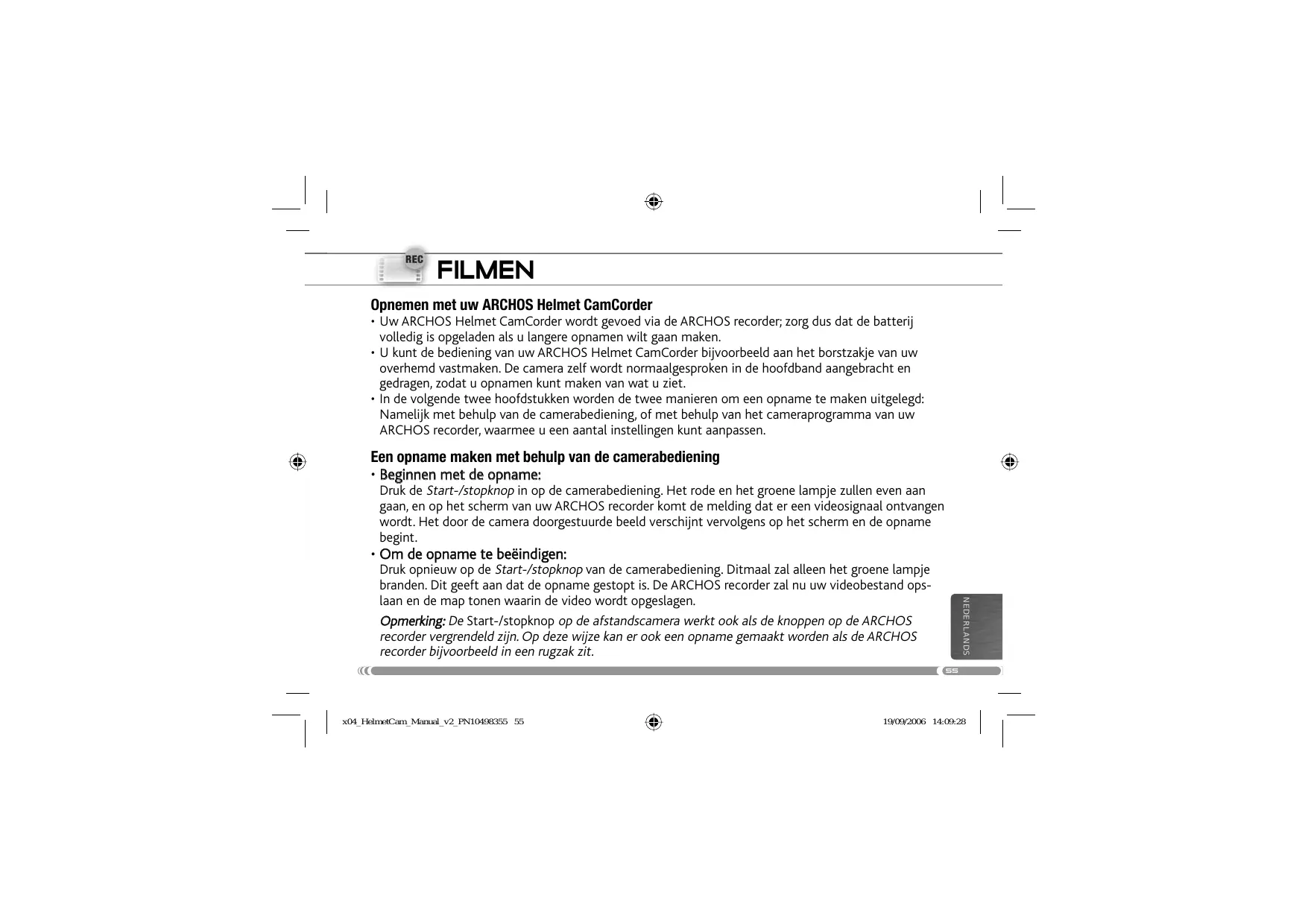

Opnemen met uw ARCHOS Helmet CamCorder

• Uw ARCHOS Helmet CamCorder wordt gevoed via de ARCHOS recorder; zorg dus dat de batterij volledig is opgeladen als u langere opnamen wilt gaan maken.
• U kunt de bediening van uw ARCHOS Helmet CamCorder bijvoorbeeld aan het borstzakje van uw overhemd vastmaken. De camera zelf wordt normaalgesproken in de hoofdband aangebracht en gedragen, zodat u opnamen kunt maken van wat u ziet.
• In de volgende twee hoofdstukken worden de twee manieren om een opname te maken uitgelegd: Namelijk met behulp van de camerabediening, of met behulp van het cameraprogramma van uw ARCHOS recorder, waarmee u een aantal instellingen kunt aanpassen.

Een opname maken met behulp van de camerabediening

- Beginnen met de opname:

Druk de Start-/stopknop in op de camerabediening. Het rode en het groene lampje zullen even aan gaan, en op het scherm van uw ARCHOS recorder komt de melding dat er een videosignaal ontvangen wordt. Het door de camera doorgestuurde beeld verschijnt vervolgens op het scherm en de opname begint.

- Om de opname te beëindigen:

Druk opnieuw op de Start-/stopknop van de camerabediening. Ditmaal zal alleen het groene lampje branden. Dit geeft aan dat de opname gestopt is. De ARCHOS recorder zal nu uw videobestand opslaan en de map tonen waarin de video wordt opgeslagen.

Opmerking: De Start-/stopknop op de afstandscamera werkt ook als de knoppen op de ARCHOS recorder vergrendeld zijn. Op deze wijze kan er ook een opname gemaakt worden als de ARCHOS recorder bijvoorbeeld in een rugzak zit.

Een opname maken met het cameraprogramma van uw ARCHOS recorder

• Kies op het 'Home'-scherm, het Camerapictogram en druk op ☐K om het cameraprogramma te openen.
• De camera wordt nu door de ARCHOS recorder aangestuurd. Op de monitor is te zien wat de camera nu waarneemt. Aan de hand van het beeld op de monitor kunt u de positie of richting van de camera aanpassen voordat u met de opname begint.

Instellingen

• Instellingen zoals de resolutie en het aantal bits kunnen nu aangepast worden. Normaalgesproken hoeven deze instellingen niet aangepast te worden.
• Om naar de opname-instellingen te gaan, druk op MENU en kies het Instellingen -menu.
• Via de ✉-knop van de ARCHOS recorder keert u weer terug naar het voorbereidingsschem voor de opname.
• Wanneer de tijdsvermeldingskeuze ingeschakeld wordt (ON), worden de datum en tijd weergegeven op het opgenomen beeld.

Opmerking: Voor informatie over de andere instellingen: zie het hoofdstuk over "opnemen" in de gebruiksaanwijzing van uw ARCHOS recorder. U ziet dat er geen keuzemogelijkheden voor 'Format' (afmetingen) zijn omdat de camera dit al van tevoren bepaalt. Om dezelfde reden kan de keuze 'Source' (bron) alleen ingesteld worden op 'Composite' (samengesteld) of 'Black & White' (zwart-wit).

• Om de opname te starten moet u op de ☐K knop drukken, of in het menu Opname starten ⚪ kiezen.
• Om de opname te onderbreken en weer te starten moet u op de ☐ knop drukken, of in het menu Pauze ☐ of Ga verder ☐ kiezen.
• Om te stoppen en uw opname op te slaan moet u het ✕-knopje indrukken.

Opmerking: U kunt ook de Start-/stopknop op uw camerabediening indrukken om een opname te starten of beëindigen.

De stand van de ARCHOS Helmet CamCorder controleren

Om te zien of de Helmet CamCorder opneemt of niet, drukt u op de knop Status (stand). Aan de hand van de lampjes kunt u zien wat de ARCHOS recorder op dit ogenblik doet:

• Rood en groen: Op dit moment is de ARCHOS recorder aan het opnemen.
• Groen: De Helmet CamCorder is op de juiste wijze met de ARCHOS recorder verbonden en er kan een opname gemaakt worden.
• Geen lampje: De Helmet CamCorder is niet juist met de ARCHOS recorder verbonden, of de recorder staat uit.

Opmerkingen over de ARCHOS Helmet CamCorder

• Maak u niet ongerust als de lampjes van de camerabediening niet aan zijn terwijl u de Helmet CamCorder gebruikt. Dit is normaal.
• De luidspreker van uw ARCHOS recorder werkt niet tijdens de opname omdat dit voor een echo zou zorgen. Het microfoontje in de camerabediening neemt het geluid op. Zorg er daarom voor dat dat niet bedekt is, zodat u een optimale opname van het geluid krijgt.
• Als beelden vervormd lijken bent u wellicht te dicht bij het beeld dat u wilt filmen. Dit effect heet ook wel het 'fish eye effect'. De afstand waaronder u scherpe beelden krijgt is 1,5 tot 10 meter.
• Gedurende de tijd dat de camera met de ARCHOS recorder verbonden is, zal het VideoCorder pictogram op het 'Home'-scherm vervangen zijn door het Camerapictogram.

Let alstublieft op de volgende punten om beschadiging van uw ARCHOS Helmet CamCorder te voorkomen:

• Probeer de camera niet uit elkaar te halen. Er zitten geen onderdelen in waaraan onderhoud gepleegd moet worden en u loopt het risico onder stroom te komen staan.
• Behandel de camera met zorg. Hij zou bijvoorbeeld door een hevige klap of val beschadigd kunnen raken.
• Gebruik de camera onder normale omstandigheden. Vermijd kou of hitte, een vochtigheidsgraad van boven de 85%, en stof of zand.
• Dezelfde waarschuwingen gelden voor de camerabediening.
• Vergeet alstublieft niet dat de camera en de camerabediening niet waterproof zijn en daarom niet nat mogen worden.
• Gebruik om de camera te reinigen alleen producten die specifiek bedoeld zijn voor het schoonmaken van optische lenzen.
• Richt de camera NOOIT op de zon!

www.archos.com/register

Als u uw ARCHOS product heeft uitgepakt, dan vragen wij u om een paar minuten te nemen om het te registreren. Hierdoor heeft u zekerheid dat u toegang hebt tot onze hulplijn en dat wij uw vragen kunnen beantwoorden, hetzij telefonisch, hetzij per e-mail, altijd op de snelste manier. Het stelt ons ook in staat om u op de hoogte te houden van software updates of informatie over het laatste nieuws betreffende uw apparaat. Gebruik uw Internetaansluiting en ga naar de hierbovengenoemde webpagina om te registreren.

Technische bijzonderheden: ARCHOS Helmet CamCorder

Resolutie 420 TV regels

CCD....1/4-inch SONY Super HAD kleuren CCD

Lens.....Vaste Pinhole 3,6 mm

Gezichtsveld 72,5 graden

Scherptediepte 1,5 tot 10 meter

Lichtgevoeligheid....1.0 Lux F 1,2

Voeding...... Voeding via de ARCHOS recorder

Opname resolutie met de ARCHOS recorder .... 512 x 384 (optimaal) of 640 x 480 (VGA)

Gewicht.....ongeveer 100 gram met DVR Travel Adapter

Afmetingen 20,5 mm (∅) × 72 mm (L)

CCD resolutie....Model NTSC: 512 x 492 – Model PAL: 582 x 500

Omgevingstemperatuur......ongeveer 5°C tot 35°C (41°F tot 95°F)

Systeemeisen ....Archos recorder 404, 504 of 604 serie

Alle merken en productnamen zijn geregistreerde handelsmerken en eigendom van hun respectieve eigenaars.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Vergissingen en weglatingen voorbehouden.

Afbeeldingen en illustraties komen mogelijk niet altijd overeen met de inhoud.

Alle informatie in deze handleiding was correct op het moment van publicatie.

COPYRIGHT ARCHOS™ © 2006. Alle rechten voorbehouden.
