Produkttyp	Helmkamera (Helmet CamCorder) für ARCHOS Mediaplayer
Abmessungen (Kamera)	20,5 mm (Durchmesser) × 72 mm (Länge)
Gewicht (Kamera mit Adapter)	ca. 100 g
Stromversorgung	Über den ARCHOS Mediaplayer (Serien 404, 504, 604)
Sensorauflösung	420 TV-Linien
Sensor	CCD Farbe Super HAD SONY 1/4 Zoll
Objektiv	Festbrennweite 3,6 mm
Bildwinkel	72,5 Grad
Schärfentiefe	Von 1,5 bis 10 Meter
Empfindlichkeit	1,0 Lux / F 1,2
Weißabgleich	Automatisch
Betriebstemperatur	Zwischen 5°C und 35°C
Aufnahmeauflösung	512×384 (optimal) oder 640×480 (VGA)
Hauptfunktionen	Aufnahme über Kamerasteuerung oder CamCorder-App, Zeitstempel, Pause/Fortsetzung, Zustandsprüfung durch Leuchtanzeigen
Pflege und Reinigung	Objektiv mit speziellem Optikreiniger reinigen
Sicherheit	Niemals auf die Sonne richten; Stöße, extreme Temperaturen, Feuchtigkeit >85%, Staub, Sand vermeiden; Kamera und Steuerung nicht wasserdicht
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; nicht öffnen
Enthaltenes Zubehör	Bedienungsanleitung, rechtliche Hinweise und Sicherheitshinweise, DVR Travel Adapter
Kompatibilität	ARCHOS Mediaplayer Serien 404, 504, 604
Allgemeine Informationen	Verpackungsinhalt kann abweichen; Produktregistrierung empfohlen auf www.archos.com/register

Häufig gestellte Fragen - HELMET CAMCORDER GEN4 ARCHOS

Wie starte ich die Aufnahme mit der Kamerasteuerung?

Drücken Sie die Start/Stopp-Taste der Steuerung. Die rote und grüne Anzeige leuchten kurz auf, eine Meldung auf dem ARCHOS Mediaplayer bestätigt die Erkennung des Videosignals, und die Aufnahme beginnt.

Wie stoppe ich die Aufnahme mit der Steuerung?

Drücken Sie erneut die Start/Stopp-Taste. Die grüne Anzeige leuchtet allein, der ARCHOS Mediaplayer speichert das Video und öffnet das Verzeichnis mit der Datei.

Kann ich die Kamerasteuerung verwenden, während die Tasten des Mediaplayers gesperrt sind?

Ja, die Steuerung bleibt betriebsbereit, sodass Sie filmen können, während Sie den Mediaplayer z.B. in einem Rucksack tragen.

Wie nehme ich über die CamCorder-App des ARCHOS Mediaplayers auf?

Wählen Sie das CamCorder-Symbol auf dem Startbildschirm und drücken Sie die OK-Taste. Das Live-Bild wird angezeigt. Drücken Sie OK und wählen Sie 'Aufnahme starten'.

Welche Einstellungen sind in der CamCorder-App verfügbar?

Sie können Auflösung, Abtastrate und den Zeitstempel über das Menü Einstellungen aktivieren. Format und Quelle sind durch die Kamera vorgegeben (Composite oder Schwarzweiß).

Wie überprüfe ich den Status des Helmet CamCorders?

Drücken Sie die Status-/Informationstaste. Leuchten die rote und grüne Anzeige, nimmt der Mediaplayer auf. Leuchtet nur die grüne, ist die Verbindung in Ordnung und bereit zur Aufnahme. Keine Anzeige: falsche Verbindung oder Mediaplayer ausgeschaltet.

Was tun, wenn die Bilder verzerrt sind?

Es kann sich um einen Fischaugeneffekt handeln, der durch zu große Nähe zum Motiv verursacht wird. Der optimale Fokusabstand liegt zwischen 1,5 und 10 Metern, um diese Verzerrung zu vermeiden.

Warum ist der Lautsprecher des Mediaplayers während der Aufnahme deaktiviert?

Um eine Rückkopplung zu vermeiden. Der Ton wird über das in die Kamerasteuerung integrierte Mikrofon aufgenommen. Achten Sie darauf, dieses Mikrofon nicht zu verdecken, um eine bessere Tonqualität zu erzielen.

Wie reinige ich das Kameraobjektiv?

Verwenden Sie nur speziell für die Reinigung von Optiken entwickelte Produkte. Verwenden Sie kein Wasser oder Scheuermittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Richten Sie die Kamera niemals auf die Sonne. Vermeiden Sie Stöße, extreme Temperaturen (5-35°C), Feuchtigkeit >85%, Staub und Sand. Weder Kamera noch Steuerung sind wasserdicht. Versuchen Sie nicht, die Kamera zu öffnen: Stromschlaggefahr.

BEDIENUNGSANLEITUNG HELMET CAMCORDER GEN4 ARCHOS

Beschreibung des Helmet CamCorder 34

Aufnehmen 35

Vorsichtsmaßnahmen....38

Registrieren Sie jetzt! 39

Technische Spezifikationen....40

? SIE BRAUCHEN HILFE?

Wo finden Sie nützliche Informationen?

Auf unserer Website

Antworten auf häufig gestellte Fragen finden Sie auf www.archos.com/faq. Die neuesten Handbuchversionen stehen auf www.archos.com/manuals bereit.

Kontaktieren Sie unseren Technischen Kundendienst

Für E-Mail-Support besuchen Sie bitte die Site www.archos.com/support.

Dieses Benutzerhandbuch

Rechts- und Sicherheitshinweise

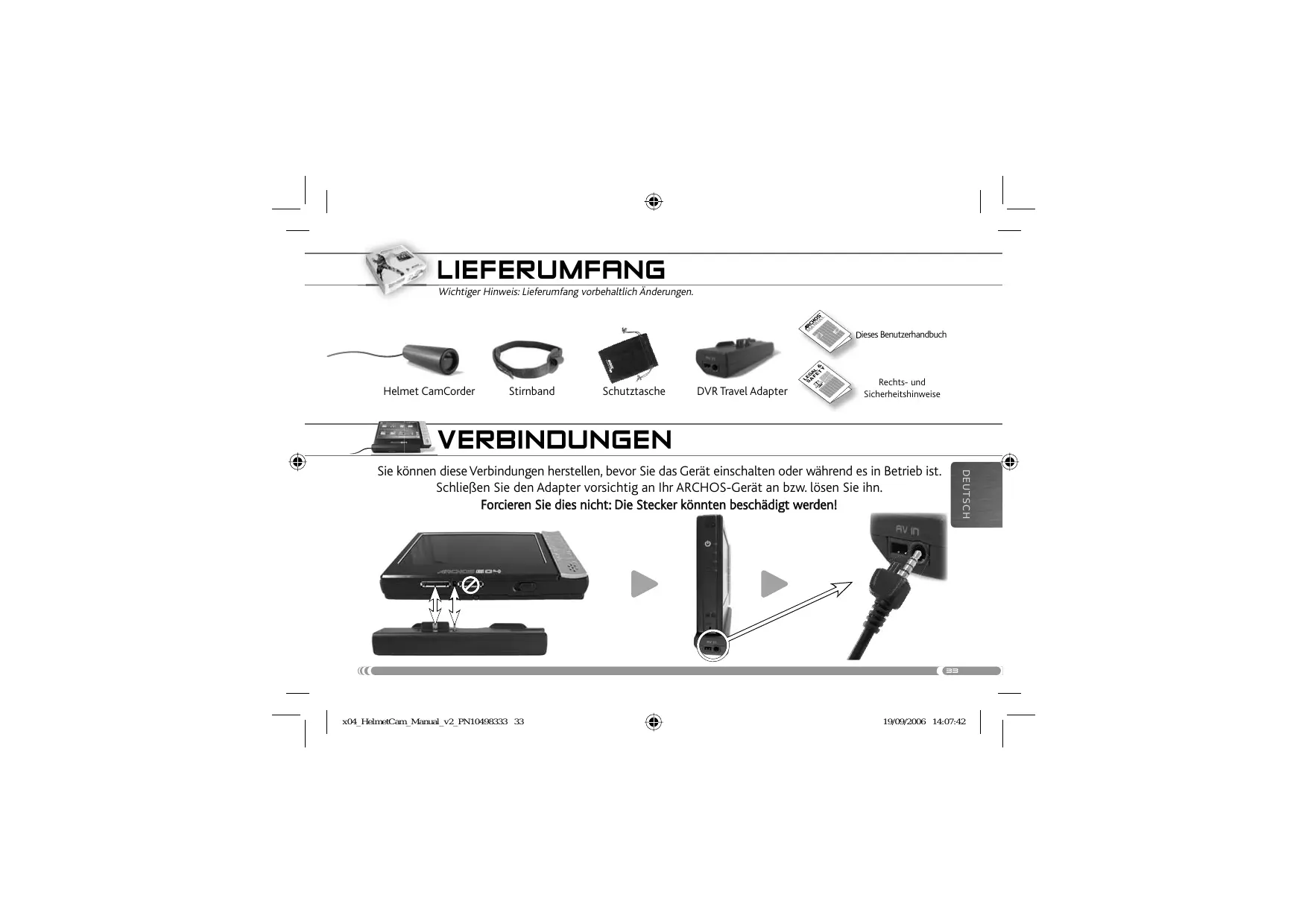

VERBINDUNGEN

Sie können diese Verbindungen herstellen, bevor Sie das Gerät einschalten oder während es in Betrieb ist. Schließen Sie den Adapter vorsichtig an Ihr ARCHOS-Gerät an bzw. lösen Sie ihn.

Forcieren Sie dies nicht: Die Stecker könnten beschädigt werden!

Aufnehmen mit Ihrem Archos Helmet CamCorder

• Ihr Archos Helmet CamCorder wird über das ARCHOS-Gerät betrieben, stellen Sie also sicher, dass es voll aufgeladen ist, wenn Sie längere Aufnahmen vorhaben.
• Sie können die Steuerung Ihres Archos Helmet CamCorder zum Beispiel an Ihrer Brusttasche befestigen. Die Kamera selbst wird typischerweise im Stirnband befestigt und damit getragen, so dass Sie aufnehmen, was Sie sehen.
• Die beiden folgenden Abschnitte erklären die beiden Aufnahmeoptionen: Die beiden folgenden Abschnitte erklären die beiden Aufnahmeoptionen, oder über die CamCorder-Anwendung Ihres ARCHOS-Geräts, das Ihnen eine Reihe von Einstellungsparametern bietet.

Aufnahme über die Kamerasteuerung

- Um die Aufnahme zu beginnen:

Drücken Sie Start/Stopp Ihrer Kamerasteuerung. Das rote und grüne Licht leuchten kurz auf und auf dem Bildschirm Ihres ARCHOS-Geräts erscheint die Nachricht, dass ein Videosignal empfangen wird. Das von der Kamera übermittelte Bild wird dann gezeigt und die Aufnahme beginnt.

- Um die Aufnahme zu beenden:

Drücken Sie wieder Start/Stopp an der Kamerasteuerung. Dieses Mal leuchtet nur das grüne Licht auf. Dies zeigt an, dass die Aufnahme beendet wurde. Das ARCHOS-Gerät speichert nun Ihre Videodatei und leitet Sie zu dem Verzeichnis, in dem das Video gespeichert ist.

Anmerkung: Die Start/Stopp-Taste an der Steuerung funktioniert auch, so lange die Tasten Ihres ARCHOS-Geräts gesperrt sind. Dies ermöglicht es Ihnen, bequem eine Aufnahme zu machen, während Sie Ihr ARCHOS-Gerät beispielsweise in einem Rucksack tragen.

Aufnahme über die CamCorder-Anwendung Ihres ARCHOS-Geräts

• Wählen Sie auf dem Home-Bildschirm, das CamCorder-Symbol aus und drücken Sie OK, um die Cam-Corder-Anwendung zu öffnen.
• Ihr ARCHOS-Gerät betreibt jetzt die Kamera. Auf dem Bildschirm sehen Sie jetzt das Bild, das die Kamera gerade sieht. Diese Vorschau ermöglicht es Ihnen, Positionierung und Ausrichtung der Kamera anzupassen, bevor Sie mit der Aufnahme beginnen.

Einstellungen

• Eine Reihe von Einstellungen wie Auflösung und Bitrate können angepasst werden. Normalerweise brauchen Sie diese Einstellungen nicht zu ändern.
• Um zu den Aufnahmeparametern zu gelangen, drücken Sie MENU und wählen den Menüpunkt Einstellungen ✉ aus.
• Um zur Vorschau zurückzukehren, drücken Sie auf die Taste ✗ des ARCHOS-Geräts.
• Wenn Sie den Zeitstempel-Parameter auf ,EIN' stellen, werden Datum und Zeit auf der Aufnahme angegeben.

Anmerkung: Weitere Informationen zu anderen Einstellungen finden Sie in dem Abschnitt zur Video-Aufnahme im Benutzerhandbuch Ihres ARCHOS-Geräts. Bitte beachten Sie, dass es keinen Format-Parameter gibt, da die Einstellung von der Kamera vorgegeben wird. Aus dem gleichen Grund kann der Ausgangsparameter nur auf „Kombination“ oder „Schwarz & Weiß“ gestellt werden.

• Um mit der Aufnahme zu beginnen, drücken Sie ☐K oder wählen den Menüpunkt Start Aufnahme ☐ aus.
• Um die Aufnahme zu unterbrechen und fortzusetzen, drücken Sie OK oder wählen die Menüpunkte Pause oder Fortsetzen aus.
• Um die Aufnahme zu beenden und abzuspeichern, drücken Sie die ✉ Taste.

Anmerkung: Wahlweise können Sie die Aufnahme auch mit der Start/Stopp-Taste Ihrer Kamerasteuerung beginnen und beenden.

Überprüfen des Status des Archos Helmet CamCorder

Um festzustellen, ob der Helmet CamCorder aufnimmt oder nicht in Betrieb ist, drücken Sie die Status-Taste. Die Lichter zeigen den Status des ARCHOS-Geräts wie unten dargestellt an:

• Rot und grün: Das ARCHOS-Gerät zeichnet gerade auf.
• Grün: Der Helmet CamCorder ist korrekt an das ARCHOS-Gerät angeschlossen, die Aufnahme kann gestartet werden.
• Kein Licht: Der Helmet CamCorder ist nicht korrekt an das ARCHOS-Gerät angeschlossen oder das Gerät ist abgeschaltet.

Anmerkungen zum Archos Helmet CamCorder

• Machen Sie sich keine Sorgen, wenn die Steuerungslichter nicht leuchten, wenn Ihr Helmet CamCorder in Betrieb ist. Das ist normal.
• Der Lautsprecher Ihres ARCHOS-Geräts ist während der Aufnahme deaktiviert, da er ansonsten ein Audio-Feedback verursachen könnte. Das in die Kamerasteuerung integrierte Mikrofon zeichnet die Geräusche auf. Stellen Sie daher sicher, dass es nicht verdeckt ist, damit Sie den bestmöglichen Klang für Ihre Aufnahme erzielen.
• Sind die Bilder verzerrt, haben Sie möglicherweise nicht genug Abstand zu dem Gegenstand, den Sie filmen. Diesen Effekt bezeichnet man auch als „Fischaugeneffekt“. Die Entfernung zur Aufnahme unverzerrter Bilder liegt zwischen 1,5 und 10 Metern.
• So lange die Kamera mit Ihrem ARCHOS-Gerät verbunden ist, erscheint anstatt des VideoCorder-Symbols im Home-Bildschirm das CamCorder-Symbol.

Bitte beachten Sie die folgenden Punkte, um eine Beschädigung Ihres Archos Helmet Cam-Corder zu vermeiden:

• Versuchen Sie nicht, die Kamera auseinander zu nehmen. Es gibt in der Kamera keine Teile, die vom Kunden gewartet werden können; außerdem könnten Sie einen elektrischen Schlag erhalten.
• Gehen Sie vorsichtig mit der Kamera um. Eine starke Erschütterung, beispielsweise durch Herabfallen, könnte sie beschädigen.
• Benutzen Sie die Kamera unter gemäßigten Bedingungen. Vermeiden Sie kalte oder heiße Temperaturen, Luftfeuchtigkeit über 85% und Staub oder Sand.
• Dieselben Vorsichtsmaßnahmen gelten für die Steuerung.
• Bitte bedenken Sie, dass Kamera und Steuerung nicht wasserdicht sind und daher nicht mit Wasser in Kontakt kommen sollten.
• Zur Reinigung der Kamera benutzen Sie bitte nur speziell für die Reinigung optischer Linsen hergestellte Produkte.
• Richten Sie die Kamera NIEMALS direkt in die Sonne!

www.archos.com/register

Bitte nehmen Sie sich nach dem Auspacken Ihres ARCHOS-Produkts kurz Zeit für die Registrierung. Damit sichern Sie Ihren Zugang zu unserem Support-Service, und wir sind in der Lage, Ihre Anfragen telefonisch oder per E-Mail zügiger zu bearbeiten. Außerdem besteht so die Möglichkeit, dass wir Sie über aktuelle Software-Updates oder sonstige brandneue Informationen zu Ihrem ARCHOS-Gerät auf dem Laufenden halten. Führen Sie die Registrierung bitte online auf der oben genannten Website durch.

Technische Spezifikationen: Archos Helmet CamCorder

Auflösung......420 TV Lines
CCD....6,35mm SONY Super HAD Farb-CCD
Linse....Unbewegliches 3,6mm-Pinhole
Sichtfeld 72,5 Grad
Schärfentiefe 1,5 bis 10 Meter
Weißabgleich....Automatisch
Lichtempfindlichkeit.... 1,0 Lux / F 1,2
Stromversorgung......Betrieben über das ARCHOS-Gerät
Aufnahmeauflösung mit dem ARCHOS-Gerät...... 512 x 384 (Optimal) oder 640 x 480 (VGA)
Gewicht......ca. 100 g mit dem DVR Travel Adapter
Maße 20.5 mm (∅) × 72 mm (L)
CCD-Auflösung......Model NTSC: 512 x 492 - Model PAL: 582 x 500
Betriebstemperatur......ca. 5°C bis 35°C / ca. 41°F bis 95°F
Systemanforderungen......ARCHOS 404, 504 oder 604 Seriengerät

Alle Marken und Produktbezeichnungen sind das Eigentum der jeweiligen Markeninhaber. Änderungen der technischen Daten sind ohne Vorankündigung vorbehalten. Vorbehaltlich Irrtümer oder Auslassungen. Eine hundertprozentige Übereinstimmung der Abbildungen mit den tatsächlichen Produkten kann nicht garantiert werden. Sämtliche Angaben in dieser Anleitung entsprechen dem Informationsstand zum Zeitpunkt der Veröffentlichung. COPYRIGHT ARCHOS™ © 2006. Alle Rechte vorbehalten.
