Bonn Germany Concept 2.2 - Fitnessapparatuur Joy Sport - Gratis gebruiksaanwijzing en handleiding

Type product	Roeimachine met magnetische weerstand
Merk / Model	Joy Sport / Bonn Germany Concept 2.2
Beoogd gebruik	Thuisfitnessapparatuur
Maximaal gebruikersgewicht	150 kg (330 lbs)
Weerstandssysteem	Lucht en magnetisch (Air Mag. systeem)
Weerstandsniveaus	Handmatige aanpassing via +/- toetsen op monitor
Monitorweergave	LCD met scan, tijd, afstand, calorieën, slagen, SPM, RPM, snelheid, hartslag, vermogen, 500m split, ODO
Programma's	8 programma's: Handmatig (P1), 5 vooringesteld (P2-P6), 2 Hartslagcontrole (P7-P8 60% en 85% max HR)
Hartslagmeting	Draadloze borstband (inbegrepen)
Voeding	AC-adapter (inbegrepen, 116), in wandcontactdoos steken
Afmetingen (ca.)	Zitbaanlengte ~120 cm; totale lengte ~200 cm; breedte ~50 cm; hoogte ~70 cm
Gewicht (ca.)	~40 kg (88 lbs)
Zitje	Glijdend zitje op wagentje met wielen, verstelbare aanslagen
Voetpedalen	Verstelbaar met banden en klittenband
Stuur	Verstelbaar, opvouwbaar voor opslag
Opslag	Rechtop opslaan met borgpen (138); zitje naar voren klappen
Framemateriaal	Stalen buis met gelakte afwerking
Transportwielen	Voorste stabilisator met wielen
Veiligheidsmaatregelen	Raadpleeg arts voor gebruik; houd kinderen/huisdieren weg; warming-up/cool-down; max. gewicht 150 kg; inspecteer voor gebruik
Onderhoud	Controleer en draai bouten regelmatig aan; reinig met vochtige doek; uit de buurt van vocht houden
Beschikbaarheid reserveonderdelen	Volledige onderdelenlijst in handleiding; neem contact op met fabrikant voor vervangingen
Inbegrepen accessoires	Draadloze borstband, AC-adapter, inbussleutel, universele sleutel, montagemateriaal
Garantie	Niet gespecificeerd; alleen voor thuisgebruik

Veelgestelde vragen - Bonn Germany Concept 2.2 Joy Sport

Hoe monteer ik de roeimachine?

Volg de stapsgewijze montage-instructies in de handleiding. Belangrijkste stappen: bevestig de voorste stabilisator met wielen, installeer de voetpedalen, schuif het zitje op de baan, sluit de achterste stabilisator aan, bevestig het stuur en monteer de monitor. Gebruik de meegeleverde inbussleutel en universele sleutel.

Hoe zet ik de monitor aan en begin ik met trainen?

Druk op de Display Mode knop om de console te activeren. Begin dan gewoon met roeien. U kunt de weerstand aanpassen met de + en - toetsen. De monitor geeft tijd, afstand, calorieën, slagen, enz. weer.

Kan ik doelen instellen voor mijn training?

Ja. Na het selecteren van een programma drukt u op Set om de doelmodus in te gaan. U kunt doelen instellen voor hartslag, calorieën, afstand, tijd of slagaantal. De console piept wanneer u uw doel bereikt.

Hoe gebruik ik de hartslagcontrole (HRC) programma's?

Draag de meegeleverde borstband. Houd Display Mode 5 seconden ingedrukt om uw leeftijd in te stellen. Selecteer vervolgens programma P7 (60% max HR voor gewichtsverlies) of P8 (85% max HR voor uithoudingsvermogen). Druk op Set en begin met roeien. De weerstand wordt automatisch aangepast om u in de doelhartslagzone te houden.

Hoe sla ik de roeier rechtop op?

Draai knop (24) 20 mm los, schuif het zitje naar voren tot aan het uiteinde. Duw de monitorbeugels naar voren. Til de zitbaan omhoog en steek pen (138) door de gaten in het hoofdframe en de zitbaanbeugel om deze in verticale positie te vergrendelen.

Wat is het maximale gebruikersgewicht?

Het maximale gebruikersgewicht is 150 kg (330 lbs).

Hoe pas ik de weerstand aan?

In de handmatige modus drukt u op de + toets om de weerstand te verhogen en - om te verlagen. Het huidige weerstandsniveau wordt weergegeven als een balk op het display. In vooringestelde programma's (P2-P6) verandert de weerstand automatisch, maar u kunt deze overschrijven.

Welk onderhoud heeft de roeier nodig?

Controleer regelmatig alle bouten en moeren op vastheid, vooral voor elk gebruik. Reinig het frame en het zitje met een vochtige doek. Gebruik geen agressieve chemicaliën. Smeer de zitbaan af en toe (niet gespecificeerd, maar aanbevolen). Vervang versleten of beschadigde onderdelen door door de fabrikant goedgekeurde reserveonderdelen.

Waarom geeft de monitor geen beeld?

Zorg ervoor dat de AC-adapter is aangesloten op de machine en het stopcontact. Controleer of de sensorkabel van de zitbaan is aangesloten op het hoofdframe. De monitor wordt gevoed door de adapter; als de adapter werkt maar er nog steeds geen beeld is, kan het een slechte verbinding of een probleem met de monitor zijn.

Kan ik de roeier gebruiken zonder de borstband?

Ja, u kunt hem gebruiken zonder de borstband. De hartslagfunctie wordt niet weergegeven, maar alle andere functies (tijd, afstand, calorieën, enz.) werken. De HRC-programma's vereisen de borstband om correct te werken.

GEBRUIKSAANWIJZING Bonn Germany Concept 2.2 Joy Sport

Belangrijk: Gebruikersgewicht niet boven 150 kg Belangrijk: Lees alle instrukties zorgvuldig voor gebruik. Bewaar deze gebruiksaanwijzing voor later gebruik.

Inhoudsopgave
3	Veiligheidsinstructie
4	Paklijst
5	Controlelijst voor montage
6~10	Montage
11	De roeier opbergen
12~14	Computer bediening
15~18	Onderdelenlijst

Veiligheidsinstructie

Bedankt voor het kopen van ons product.. Alhoewel we veel aandacht aan dit product hebben besteed bestaat altijd de mogelijkheid dat een deel beschadigd of defect raakt. In alle gevallen zult u dit onderdeel op de lijsten terugvinden om een gerichte klacht te kunnen doorgeven. Dit product is ontworpen voor thuisgebruik. Wij kunnen geen verantwoordelijkheid nemen en garantie geven als product beroepsmatig wordt ingezet.

1. Lees de gebruiksaanwijzing en volg de instrukties voor u het apparaat gebruikt.
2. Controleerd u na montage of het apparaat in goede conditie is en allle bouten en bevestigingen goed vastzitten.
3. Fitness apparatuur dient altijd op een vlakke vloer te worden geplaatst.
4. Geen wijzigingen aan het apparaat uitvoeren die de veiligheid in gevaar kunnen brengen.
5. Het wordt aanbevolen te zorgen voor voldoende vrije ruimte rond het apparaat.
6. Houd kinderen en huisdieren uit de buurt als u het toestel gebruikt.
7. Draag altijd geschikte kleding en schoeisel tijdens gebruik en vermijd loshangende kleding die tussen bewegende delen kan komen
8. Gebruikersgewicht mag niet hoger zijn dan 150 kg.

Paklijst

Nr.	Omschrijving	Aantal	Afbeelding
21	Eindkap zittingrail	1
23	Opvulbus 1
24	Knop 1
26	Vulring M8 6
29	Dopmoer M10 4
76	Borgmoer M10 6
77	Vulring M10 12
104	Veerring M8 4
110	Inbusbout M8* 25mm	2
107	M10X20 Inbusbout	2
114	Veerring M10	12
117	Inbusbout M8* 15mm	4
122	Moer M8	1
123	Astandsbout M8* 85mm	1
22	Eindstop zitting	2
138	Pin	1
111	M10X25 Inbusbout	6
	Inbusleutel	1
	Univeseel sleutel	1

Controlelijst voor montage

Onderdeel NR.	Omschrijving	Aantal
1	Voorframe met lucht/magn. aandrijfsysteem	1
6/28(R/L)/124	Voorsteun met transportwielen en antislipsteunen	1
5/20(R(L)/98	Eindsteun met afdekkappenen stelpoten	1
12/7/113(R/L)/125	Voetplaat met voetpedaal en pedaal binders	1P
4/3/120	Zitrail met ingebouwde bewegigsteller	1
13/8/17	Zitting	1
84/83	Monitor met vier schroeven	1
2/105/122/27	U klem met buffer	1
	Draadloze borstband (Optioneel)	1
116	Adaptor met kabel	1

Montage

Algemeen

Zorg dat alle verpakkingsdelen verwijdert worden alvorens u begint met de montage. Het monteren van de roeier is eenvoudig als u deze handleiding stap voor stap doorloopt De montage zal ongeveer 20-25 minuten in beslag nemen.

Stap 1

1) Snij de tyreps (82) Tussen de computersteun (9) los.
2) Snij de tyreps (82) Tussen het handvat (65) and en de computersteun (9) los.
3) Trek het handvat (65) uit de roeier en trek deze voorzichtich voorbij de computersteun (9) zoals afgebeeld.
4) Monteer de frame klem (2) aan het hoofdframe (2) met de knop (105) & ringen (26) aan het hoofdframe (1).
5) Plaats het hoofdframe op de voorsteun (6) met de transport wieltjes (28R/L) gebruik voor de montage de vier inbusbouten (29), vier veerringen (114) en vier platte ringen (77).

Stap 2

1) Plaats de drie bevestigingen “ Γ ” van de metalen voetplaat (7R) met kunstofsteun (12), vastzetstripst (113) tegen de 3 gaten in het frame (1) en grondsteun (2) en bevestig ze met 3 inbusbouten (111), 3 veerringen (114), 3 vulringen (77) en 2 borgmoeren (76) per set.
2) Doe hetzelfde met de linkervoetplaat.

1) Schuif de zitting (13) met de rolset (8) over de rail (4) vanaf het einde van de rail.
2) Druk bout (123) met stop (22) door de 2 gaten in de rail (4) en zet vast met de andere stop (22) en moer (122).
3) Plaats de eindkap (21) in het eind van de rail (4).

Stap 4

1) Plaats de achtersteun (5) met de einkapsets (20/98) op de vloer onder de 4 gaten in de rail (4) en zet deze vast met 4 inbusbouten (117), 4 veerringen (104) en 4 vulringen (26).

1) Verbind de stekkertjes van de teller (120) in rail (4) met stekker (129) van voorframe (1) zie tekening.
2) Schuif de bus van de rail (4) tussen de "C" type steun aan het voor frame (1) en zet deze vast met 2 inbusbouten (110) en 2 vulringen (26).
3) Plaats de knop (24) met afstandsbus (23) in het schroefgat onder de rail (4) en zet deze goed vast (24).

1) Verwijder de 4 schroeven (83) achter uit de monitor (84).
2) Druk de stekker (102) in de plug van de monitor (84).
3) Plaats monitor (84) in de steun (11) en zet deze vast met de 4 verwijderde schroeven (83).

Stap 7

1) Paats de plug (116) in bus (112) in de roeier zoals op de tekening is aangegeven.
2) Steek adapter (116) in he stopcontact (220/230V).

De roeier is nu gereed voor gebruik.

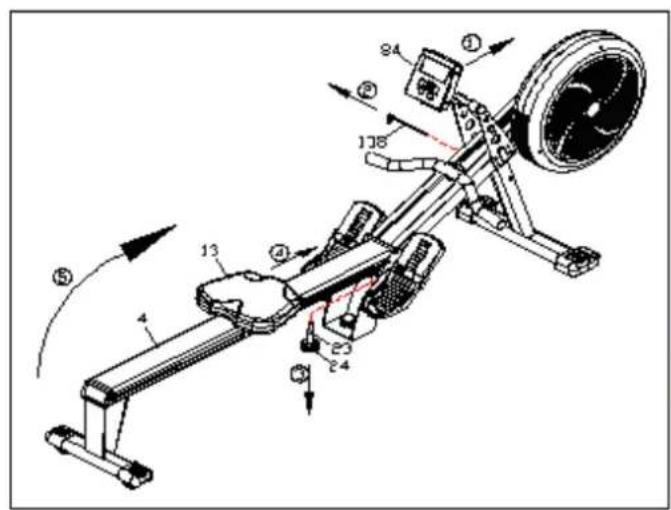

1) Draai knop (24) met vulbus (23) tot er voldoende ruimte is tussen (13) en de voorkant van de zittingrail (4).
2) Draai de monitorsteun (11) met monitor (84) een klein eindje in de richting van het frame (1).
3) Til het zittinggedeelte (4) omhoog zie (1) en schuif de pen (138) door de gaten in de voetsteun (1) en de bus (3) aan de zittingrail (4).

1. druk de "display mode" knop om de console te activeren.
2. Begin te roeien.
3. Stel het gewenste niveau in met “+” / “-” knop
4. de waarden van time, distance, calories, count, starten met optellen.

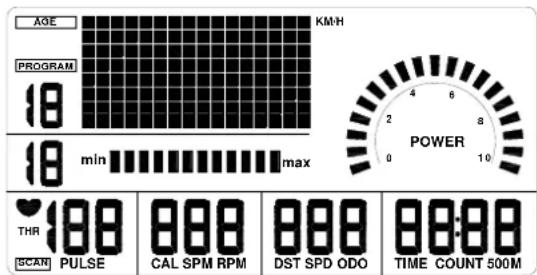

DISPLAY instelling:

AGE	Leeftijd Gebruiker ingeven
PROGRAM	Het aantal geselecteerde programma's (1~8).
min. - max.	Toont instelling manual
THR	Ingestelde hartfrequentie
SCAN	Automatisch tonen van ingestelde warden .
PULSE	Toont actuele hartslag (bpm) (alleen als borstband gebruikt wordt.)
CAL	Verbruikte calorieen in huidige sessie
SPM	Slagen per minuut
RPM	Gemiddelde slagen per minuut
DST	Afgelegde afstand per sessie deze telt af als een afstand is ingesteld
SPD	Snelheid in km/h
ODO	Totaal afgelegde afstand na laatste batterij wisseling.
TIME	Afgelegde tijd per sessie. Deze telt af als tijd is ingesteld.
COUNT	Afgelegde afstand per sessie. Telt af als doel is gesteld
500M	Verwachte trainingstijd per 500 meter
POWER	De kracht per slag

Screen Display

KNOP FUNCTI ES:

Knop	Werking
Display Mode	Wisselen tussen verschillende waardes
Program Voor het instellen van de programma's 1-8
Set Instellen van de waardes
Reset	Reset per waarde, als de knop 5 sec ingehouden word zullen alle waardes gereset worden.

+	De ingevoerde waardes verhogen Weerstandsniveau verhogen
-	De ingevoerde waardes verlagen Weerstandsniveau verlagen

Gebruik programma's:

Na het inschakelen toont de monitor hoofdprogram, Wacht tot u een programma selecteerd en u kunt starten

Handmatig:

In manual mode, de gebruiker is vrij in keuze van niveau op ieder punt van de oefening.

1. Druk "program" knop om programma te kiezen (p1-p8).
2. Druk "set" knop om de "manual" selectie te bevestigen.
3. Start met roeien om uw training te beginnen.

Programma

Er zijn 5 pre-set programma's beschikbaar om uit te kiezen.

1. Druk "program" knop om uw programma te kiezen (P2\~P6).
2. Druk "set" knop om uw keuze te bevestigen.
3. Druk "display mode" knop om in tijd te komen.
4. de waarde "00:00" zal knipperen in het "time" venster.
5. Druk “+” of “-” knop om tijd in te stellen.
6. Druk 'set" om instelling te bevestigen.
7. Begin te roeien

Het HRC programma werkt automatisch door meting van uw hartslag als u een borstbandzender draagt.

Is uw hartslag te hoog zal niveau van programma dalen.

Is hartslag te laag zal niveau worden verhoogd

Deze monitor beschikt over twee hartslagprogrammas:.

. 60% - doel is training op 60% van uw maximum hartslag (Afvallen).

. 85% - doel is training op 85% van uw maximale hartslag (conditieopbouw)

1. Druk en houd" display mode' knop voor 5 seconden in om in "age" te komen

2. Druk “+” or “-” knop om uw leeftijd in te stellen.
   3 Druk "display mode" om instelling te bevestigen
   4 Druk "program" knop om programma te kiezen (p7 - 60% Max. HR/p8 - 85% Max. HR)

3. Druk "set" knop om selectie te bevestigen.

4. De waarde van "THR" zal knipperen in het "pulse" venster.

5. Druk "set" om uw instellingte bevestigen.

6. U kunt de roeier gebruiken.

Programma instellingen:

U kunt programma kiezen gebaseerd op polsslag, verbrande calorieen, afgelegde afstand, of tijd Als u een doel bereikt geeft de roeier een signaal

1. De waarde "0" zal knipperen in het "pulse' venster
2. Druk “+’ or “-” knop om gewenste waarde in te stellen.
3. Druk "set" om instelling te bevestigen
4. De waarde "0" zal knipperen in het "calories" venster.
5. Druk “+” or “-” om gewenste calorieverbruik in te stellen
   6 Druk "set" om instelling te bevestigen
6. De waarde "0" zal knipperen in het "distance" venster
   8 Druk "+" or "-" knop om degewenste afstand in te stellen
7. Druk "set" om instelling te bevestigen
8. De waarde "00:00" zal knipperen in het "time" venster
9. Druk “+” or “-” knop om gewenste tijd in te stellen.
10. Druk "set" om instelling te bevestigen
11. De waarde "0" zal knipperen in het "count" venster
12. Druk “+” or “-” knop om uw slagen in te stellen
13. Druk "set" om instelling te bevestigen.
14. U kunt nu beginnen

P7 HRC 60 P8 HRC 85

Onderdelenlijst

Nr.	Omschrijving Aantal	NR.	Omschrijving Aantal
1	Hoofdframe	1	36	Lager
2	Frame klem	1	37	Rail
3	Verbindbus	1	38	Elastisch koord
4	Zittingrail	1	39	M8* 35mm inbusbout
5	Aachtersteun	1	40	Kettingwiel
6	Voorsteun	1	41	Korte elastische bus
7	Voetplaat	1p	42	Vulring
8	Zittingslee	1	43	CLIP
9	Computersteun	2	44	Lager
10	Klem	1	45	Ggeleidingswieltje
11	MONITOR steun	1	46	PIN
12	Voetpedaal	2	47	U steun
13	Zitting	1	48	M8* 95MM inbusbout
14	M6* 15mm kruiskopschroef	4	49	Lager
15	M8* 24mm inbusbout	4	50	Lager
16	Lager	6	51	CLIP
17	Zittingwieltjes	6	52	Demper
18	M8 borgmoer	9	53	Vertraging
19	Magnet met klem	2	54	CLIP

20	Achtersteunkap	2	55	Lager	3
21	Raileindkap	1	56	PLASTIC lager	1
22	Zittingstop	4	57	Vulring	2
23	Opvulbus	1	58	PLASTIC lager	1
24	KNOP	1	59	Lager	1
25	M8* 15mm inbusbout	4	60	PIVOT steel	1
26	M8 Vulring	11	61	M5* 12mm MACHINE Schroef	2
27	Instelknop	1	62	Voorafdekking	1
28R/L	Voorsteuneindkap	1P	63	Kettingkast	1
29	M10 Dopmoer	4	64	Eindkap	2
30	Midenstukkabel	1	65	Handvat	1
31	Elastiekhaak	1	66	Ketting	1
32	Kap	2	67	Kortebus	1
33	M8* 75mm inbusbout	2	68	TAPER ring	1
34	Lager	2	69	BOUT	1
35	Kettingspanner	2	70	FOAM GReep	1
71	Afdekplaat	1	111	Bout	6
72	Afdekplaat	1	112	Kabel	1
73	Afdekplaat	1	113	PEDAAL STRAPS (R/L)	1P
74	Afdekstrip	1	114	M10 Veerring	12
75	Moer	4	115	Steun	1
76	Borgmoer M10	8	117	M8*15mm inbusbout	5
77	Vulring M10	16	118	M5*10mm boutje	5
78	Kunststof lager	4	119	Tellersteun	1
80	Verlengde bout	1	120	Tellermet draad	1
81	Boutje M5	8	121	Railbevestiging	2
82	Sluitband	1	122	M8 moer	3
83	M5*15mm kruiskopschroef	16	123	M8*85mm bolkopbout	1
84	MONITOR	1	124	ANTI-slip mat	2
85	M4*10mm kruiskopbout	2	125	Elastische BAND	2
86	Handvatstang	1	126	bout M5X12MM	2
87	M5*12.5mm bout	14	127	Slee	1
88	AIR MAG. SYSTEM	1	128	M5*25mm bolkopschroef	4
89	M4*25mm MACHINE bout	6	129	Middenstuk kabel	1
90	M6*12mm kruiskopbout	4	130	M4*8mm bout	4
91	Waaiersteun	1	131	Motor kabel	1
92	M5*20mm MACHINE bout	6	132	Veer	2
93	linkerwaaierafdekking	1	133	Spanningskabel	1
94	rechterWaaierafdekking	1	134	MAGNETIC SYSTEM	1
95	Luchtspleet	1	135	Rem	1
96	FOAM	1	116	Adapter met kabel	1
97	M5X20 bout	1		Inbussleutel	2
98	Niveauknop	2		Universele sleutel	1
99	M5*15mm MACHINE bout	10		Draadloze borstband	1
100	Stelring	8	79	Bout M10	1
101	M4*10mm MACHINE bout	4	136	Bevestigingsplaat	1
102	Kabel	1	137	Draadbeschermer	1
103	Vulring	2	138	PIN	1
104	Veerring M8	5	139	DraSdklem	1
105	KNOP	1	140	Anti slip bout	1
106	Vulring	4	141	Kruiskopschroef M5X10MM	1
107	Inbusbout	2
108	Snelheidssensordraad	1
109	Bout	2
110	M8*25mm inbusbout	2

Onderdeel tekening

USER MANUAL

Bonn Germany

Concept 2.2
