Type product	Crosstrainer
Merk	Joy Sport
Model	CT-Advanced Cross
Max. gebruikersgewicht	150 kg (330 lbs)
Voeding	AC-adapter (meegeleverd, niet compatibel met GFCI-stopcontacten)
Consoledisplay	LCD met achtergrondverlichting
Weerstandsniveaus	24 (L1 tot L24)
Trainingsprogramma's	Handmatig, Programma (P1-P12), Fitness, Persoonlijk, H.R.C., Willekeurig
Hartslagmeting	EKG-greepsensoren op vaste handgreep
Vetpercentage-evaluatie	Ja, via greepsensoren
Herstelhartslagetest	Ja
Audio-ingang	3,5 mm aansluiting voor MP3/iPod
Stapinstelling	8 standen (instelbaar via knop)
Gebruikersprofielen	5 (U0 tot U4) met instellingen voor geslacht, leeftijd, lengte, gewicht
Snelheidsweergavebereik	0,0 - 99,9 km/u of mph
Afstandsweergavebereik	0,00 - 99,99 km
Calorieweergavebereik	0 - 999 kcal
Polsweergavebereik	30 - 200 BPM
Toerentalweergavebereik	0 - 250 rpm
Transportwielen	Ja, op voorste stabilisator
Montage vereist	Ja, gedetailleerde instructies in handleiding
Garantie	24 maanden vanaf aankoop

Veelgestelde vragen - CT-Advanced Cross Joy Sport

Hoe monteer ik de CT-Advanced Cross?

De montage wordt in 12 stappen in de handleiding beschreven. Belangrijke stappen zijn het bevestigen van de voor- en achterstabilisatoren, de verticale buis, pedaalbuizen, zwaaiarmen, console en pedalen. Gebruik de meegeleverde hardwarekit. Zorg dat alle bouten stevig zijn vastgedraaid. Zie MONTAGE-INSTRUCTIES (pagina 7-12).

Wat is het maximale gebruikersgewicht?

Het maximale gebruikersgewicht is 150 kg (330 lbs). Overschrijd deze limiet niet om letsel of schade te voorkomen.

Hoe stel ik gebruikersprofielen in?

Bij inschakelen toont het display 'U0'. Druk op +/- om te selecteren van U0 tot U4, druk dan op ENTER. Volg de aanwijzingen om geslacht, leeftijd, lengte en gewicht in te stellen. Deze instellingen personaliseren uw trainingsgegevens.

Hoe gebruik ik de hartslagmeter?

Plaats uw handen op de EKG-greepsensoren op de vaste handgreep. De console geeft uw pols weer. De polsmonitor is geen medisch apparaat; gebruik alleen als referentie.

Welke trainingsprogramma's zijn beschikbaar?

Zes programma's: Handmatig (door gebruiker ingestelde weerstand), Programma (12 vooraf ingestelde profielen P1-P12), Fitness (fitheidstest), Persoonlijk (aangepast profiel), H.R.C. (hartslagcontrole op 55%/75%/90% of Tag) en Willekeurig (willekeurige weerstandsveranderingen).

Hoe pas ik de paslengte aan?

Onder elk pedaal bevindt zich een verstelbare staaf met 8 standen. Draai de knop los, schuif de staaf naar de gewenste stand (gelijk aan beide zijden) en draai vast. Elke stand verandert de paslengte met ongeveer 1 inch.

Hoe sluit ik mijn MP3-speler aan?

Sluit de meegeleverde 3,5 mm audiokabel aan op de aansluiting aan de achterkant van de console en op uw MP3-speler. Druk op play op uw apparaat en pas het volume aan met de bediening van uw apparaat.

Hoe voer ik een vetpercentagemeting uit?

Druk op BODY FAT op de console en houd de EKG-grepen vast. Als de hartslag wordt gedetecteerd, duurt de evaluatie ongeveer 25 seconden. Resultaten verschijnen als vetpercentage en categorie (bijv. Ondergewicht tot Obesitas). Opmerking: Vetpercentagenormen verschillen per geslacht en activiteit.

Hoe reset ik de console?

Druk op RESET om terug te keren naar de gebruikersinstellingen. Houd RESET 3 seconden ingedrukt om terug te keren naar de opstartmodus. Tijdens het trainen drukt u op START/STOP om te pauzeren en vervolgens op RESET om af te sluiten.

Wat moet ik doen als de console niet inschakelt?

Zorg dat de AC-adapter is aangesloten op een werkend stopcontact en de netschakelaar op het frame is ingeschakeld. Controleer of de adapter stevig op het frame is aangesloten. De crosstrainer is niet compatibel met GFCI-stopcontacten; probeer een ander stopcontact.

GEBRUIKSAANWIJZING CT-Advanced Cross Joy Sport

Veiligheidsvoorschrift....1

Belangrijke veiligheids en Joy sport importeur ...

Hoofdbestanddelen.... 4-5

Hardware Kit....6

Montage instruktie....7-12

Computerhandleid....13-20

Overzicht....21

Onderdelenlijst....22-23

Transport en opslag....24

Wij feliciteren u met de aankoop van dit JOY SPORT product.

Tevens wensen wij u veel sportplezier toe met uw goede keuze.

Volg aandachtig de montage handleiding.

Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 24 maanden voor elke fabricagefout aan uw JOY SPORT product die door een JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.

De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, direct of indirect ten gevolg van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

Belangrijk, veiligheidsvoorschrift.

Waarschuwing: Om risico of letsel van de gebruiker te voorkomen, lees deze instructie zorgvuldig.

1. De eigenaar is er verantwoordelijk voor dat gebruikers kennis kunnen nemen van deze instructie.
2. De trainer dient alleen gebruikt te worden als beschreven in de handleiding.
3. Zorg dat de ventilatieopeningen vrij blijven van stof etc.
4. Stop geen vreemde voorwerpen in de openingen.
5. Plaats de trainer op een vlakke ondergrond, om vloer of tapijt te sparen kunt u er en mat onderleggen.
6. Gebruik het apparaat niet buiten, want vocht en stof kunnen een nadelige invloed hebben op de werking en de levensduur van het apparaat
7. De aanbevolen ruimte is 50 cm aan de zijkanten en 1 meter aan de achterkant om veilige werking mogelijk te maken en vrije ruimte om het apparaat te hebben.
8. Maximaal gewicht gebruiker bedraagt 150 kg.
9. Draag geschikte kleding tijdens gebruik en voorkom dat kledingstukken tussen de bewegende delen komen.
10. De gegevens van de computer zijn geen precisie metingen maar enkel een indicatie voor de status van het moment en een hulpmiddel voor de trainingen.
11. Controleer regelmatig of alle delen nog goed bevestigd zitten en waar nodig zorg voor voldoende smering.

Waarschuwing: Neem eerst contact op met uw huisarts of er serieuze problemen met uw gezondheid kunnen ontstaan door het gebruik van dit apparaat.

Bewaar deze instrukties.

Onderdeellijst

Handgreep(L) Handgreep( R )
Voetsteun(L/R) Staanderafdekking
Pedaalbuis afdekking (L) Pedaal buisafdekking onder (L)
Pedaalbuis afdekking(R) Pedaalbuis afdekking (R)
Bovensteunafdekking Bovensteunafdekking
Adapter Hoofd Frame
Pedaal buis(R) Pedaal buis (L)

Onderdeellijst

Achterafdekking staander Stuur
Staander Voorafdekking staander
Bidonhouder Console
Voorsteun Achtersteun
Voorafdekking Achterafdekking
hardware box CT-Advanced

Montage onderdelen Joy Sport CT-Advanced

Nummer Onderdeel Aantal Stap			Nummer Onderdeel Aantal Stap
#19		2	Stap 1	#18		4	Stap 7
#65		2	Stap 1	#65		4	Stap 7
#20		2	Stap 1	#A		4	Stap 7
#21		4	Stap 1	#29		12	Stap 8
#19		2	Stap 2	#104		4	Stap 8
#65		2	Stap 2	#6		2	Stap 9
#20		2	Stap 2	#61		1	Stap 9
#21		2	Stap 2	#88A/B		1	Stap 9
#18		6	Stap 3	E		4	Stap 10
#29		4	Stap 4	#18		8	Stap 11
#30		2	Stap 4	#106		1	Stap 12
#12		2	Stap 5	*		1	TOOL Screw Driver
#17		2	Stap 5	*		1	TOOL Wrench
#29		8	Stap 5	*		1	TOOL Lubrication Grease Bag
#18		4	Stap 6	*		1	TOOL Socket
#44		2	Stap 6

STAP:1Voorsteun montage		Nummer	Onderdeel Aantal
	1) Om de montage te vereenvoudigen kunt u een stuk van de verpakking onder het frame leggen om deze iets te verhogen.2) Plaats de voorsteun met de transportwielen tegen het frame en bevestig met 2 bouten (#19) vulringen (#65) moeren (#20).3) Draai de moeren vast en dek deze af met kapjes (#21).4) Monteer de twee extra kapjes (#21) om de voorrolschroeven af te dekken (zie tekening).	#19 2
		#65 2
		#20		2
		#21 4
STAP:2Achtersteun montage		Nummer	Onderdeel Aantal
	1) Plaats een deel van de verpakking onder frame om montage te vereenvoudigen.2) Verbind de steun met twee bouten (#19) vulringen (#65) moeren (#20).3) Zet de moeren goed vast en dek ze af met de kapjes (#21).	#19	[744C]	2
		#65		2
		#20	[2YW7]	2
		#21 2	[5726]
STAP:3	Montage staander op hoofdframe	Nummer Onderdeel		Aantal
	1) Monteer de afdekkap (#5) over de staander (#68).2) Houd de onderzijde van de paal tegen framebuis en verbind de kabels.3) Monteer de 6 schroeven (#18) zet deze eerst allemaal losjes vast en pas daarna vastzetten.	#18 6	[3T0C]
		[YH05][3K60][CY20][T64A][2DX2][3B2Z][0D56][CZ44]
STAP:4	Montage Pedaalafdekking	Nummer Onde	[3X6Z]	Aantal
	1) Monteer op beide pedalen (#74/#75) (links/rechts) de pedaalarm kapjes, let op (linker/rechter).2) Monteer de afdekkingen (#97/#98) en zet vast met met schroeven (#29 & #30).	#29 4
		#30 2	[056Z]
		[03X3][KXYI][Y6C4][CY16][4KXD][AYZA]
STAP:5Montage draaipuntafdekking		Nummer Onde	[TA04][TAHT]	QUANTITY
	1) Monteer de pedaalbuis links & rechts (#74/#75) op het frame, zet deze vast met vulring (#17) en M10 borgmoer (#12) zet deze goed vast.2) Monteer rechter pedaalafdekking,boven "R" (#101) en onder "R" (#102) met schroeven(#29).3) Doe hetzelfde met de linkerpedaal afdekking, boven (#101) en onder (#102).	#12	[84X2]	2
		#17	[DZZT]	2
		#29		8

STAP:6M	Montage Pedaal bevestiging	Nummer Onderdeel		Aantal
	1) Monteer beide zwaaiarmen (#85/#86) in de bevestigingsbuizen(#69/#70) en zet ze vast met met de knopbouten (#44).	#18 4
		#44		2
STAP:7M	Montage bovenzwaaiarm	Nummer Onderdeel Aantal
	1) Monteer de bovenzwaaiarmen R/L (#72/#73), inde onderarmbuis (#69/#70).2) Zet de gaten goed tegeover elkaar, bevestig de delen(#72/#69) en ook (#73/#70) met schroeven (#18 )veerring (#A) vulring (#65),Goed vastzetten.	#18 4
		#65 4
		#A		4
STAP:8	Montage centrale afdekking & bidonhouder	Nummer Onderdeel		Aantal
	1) Verbind de achterafdekking (#94) met bidonhouder (#105)met de schroeven (#104).2) Verbind de voorafdekking (#95) met achterafdekking (#96)met de schroeven (#29) voor linker en rechterkant,verbind afdekking (#93) met achterafdekking (#94)met de schroeven (#29).	#29 12
		#104 4
STAP:9	Montage handgreep	Nummer Onderdeel Aantal
	1) Monteer de handgreep (#71) met de schroeven (#6) in de steunop de voorstaander.2) Schuif beide EKG kabels door het kleine gaatje onder desteun (#71) en pak ze op aan de bovenzijde van de voorstaander.3) Bevestig de handgreep afdekkingen (#88A/#88B) met deschroeven (#6 ).	#6		2
		#61 1
		#88A/B		1
STAP:10M	Montage computer	Nummer Onderdeel		Aantal
	1) Verbind de kabels uit de computer (#43) met de kabelsuit de voorstaander.Tip:controleer en verbind kabels ,met dezelfde kleur, dezwarten kunnen onderling worden gewisseld.2) Stop alle kabels weg in de voorstaander en plaats decomputer (#43) bovenop de voorstaander en zet deze vastmet de schroeven (E).	E		4

STAP:11	Montage kunstof voetplaat	Nummer Onderdeel Aantal
	1) Monteer de voetplaat met de vier bouten (#18) ringen (#65) en moeren (#20),2) Zet deze vast met de bijgeleverde sleutel en dek de moeren af met de sierafdekkingen.	#18 8
STAP:12	Adapter	Nummer Onderdeel		Aantal
	1) Plaats adapter (#92) in geaard stopcontact.2) Plaats de connector in het achtergedeelte van het apparaat.	#106 1

1. Stroom in: Sluit de stekker aan op een geaard stopcontact. Vervolgens de schakelaar naast de kabelingang op On zetten. Een luide piep klinkt, en het display licht op (Fig. 1) en gebruikersselectie verschijnt binnen enkele seconden. (Fig. 2)
2. Uitschakelen: De console zal zichzelf uitschakelen na 4 minuten geen signaal te hebben ontvangen.

Fig. 1

Fig. 2

II. Instructie voor instelling gebruikers & Programma Selectie

1. Gebruikerinstelling

Start met het instellen van de gebruiker USER 0, USER 1, USER 2, USER 3, of USER 4:

• Als display“U0” aangeeft, druk + of - om “U0”, “U1”, “U2”, “U3”, of “U4” te selecteren.
  • Druk ENTER om in te stellen.

2. Geslacht

• Display geeft aan "SEX" boven rechts in display.
  • Druk + of - om man of vrouw in te stellen.
  • Druk ENTER om geslacht te bevestigen.

3. Leeftijd.

• Display geeft aan "AGE" is leeftijd boven rechts in display.
• druk + of - om uw leeftijd in te voeren
  • Druk ENTER om uw leeftijd te bevestigen.

4. Instelling lengte

• In display licht "H.t" op rechts boven in
• Druk+ of - om uw lengte in te stellen
• Druk ENTER om uw lengte te bevestigen.

• Display geeft "W.t" aan rechts boven.
• Druk + of - om uw gewicht in te stellen
• Druk ENTER om uw gewicht te bevestigen.

6. Gebruikersinstelling is nu gereed, apparaat nu klaar voor start oefening.

• U kunt nu een programma selecteren
• Druk + of - om workout programma te selecteren:
• Druk ENTER om ingestelde programma te bevestigen.

• MANUAL


• PROGRAM


• FITNESS


PERSONAL

• HRC

•RANDOM

Voor elk in te stellen programma,kunt u de waarden naar wens wijzigen.

(1) Als u ENTER drukt..

- Kunt u LEVEL wijzigen Druk + of - om instelling te wijzigen en druk ENTER om LEVEL te bevestigen - Wijziging van tijd. Druk + of - om te wijzigen en druk ENTER om TIME te bevestigen.

- Wijzigen van afstand. Druk + of - om te wijzigen en druk ENTER om DISTANCE te bevestigen

- Wijzigen van CALORIES Druk + of - om te wijzigen en druk ENTER om CALORIES te bevestigen.

- Wijzigen van PULSE Druk + of - voor gewenste hartslag en druk ENTER om PULSE te bevestigen.

(2) U drukt ENTER bij PROGRAM (P1 to P12)...

- U kunt programma P1 to P12 instellen DRUK + of - om program te kiezen en druk ENTER om te bevestigen

- U kunt nu niveau wijzigen Druk + of - naar gewenste instelling en druk ENTER om LEVEL te bevestigen.

- Wijzigen tijd. Druk + of - naar gewenste instelling en druk ENTER om TIME te bevestigen.

- Wijzigen afstand. Druk + of - naar gewenste instelling en druk ENTER om DISTANCE te bevestigen.

- Wijzigen CALORIEN. Druk + of - naar gewenste instelling en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag Druk + of - naar gewenste instelling en druk ENTER om PULSE te bevestigen..

(3) Druk ENTER bij FITNESS, druk START/STOP om uw fitness evaluatie te beginnen.

(4) Druk ENTER bij ingestelde PERSONAL program

Druk + of - om Brake Resistance nivo in te stellen en druk ENTER om het ingestelde profiel te bevestigen.

- Instellen tijd. - Druk ENTER 3 seconden, stel de tijd in druk ENTER om TIME te bevestigen. Druk + of - naar gewenste afstand en druk ENTER om DISTANCE te bevestigen.

- Wijzigen van CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag. Druk + of - naar gewenste waarde en druk ENTER om PULSE te bevestigen.

- U kunt nu een hartslag programma selecteren, Druk + of - om een programma te selecteren en druk ENTER om te bevestigen.

- Wijzigen tijd Druk + of - naar gewenste waarde en druk ENTER om tijd te bevestigen.

- Wijzigen afstand Druk + of - naar gewenste waarde en druk ENTER om te bevestigen.

- Wijzigen CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

(6) Druk ENTER bij RANDOM...

- Instellen tijd Druk + of - naar gewenste waarde en druk ENTER om tijd te bevestigen. - Wijzigen afstand Druk + of - naar gewenste waarde en druk ENTER om afstand te bevestigen

- Wijzigen CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag Druk + of - naar gewenste waarde en druk ENTER om PULSE te bevestigen.

III.

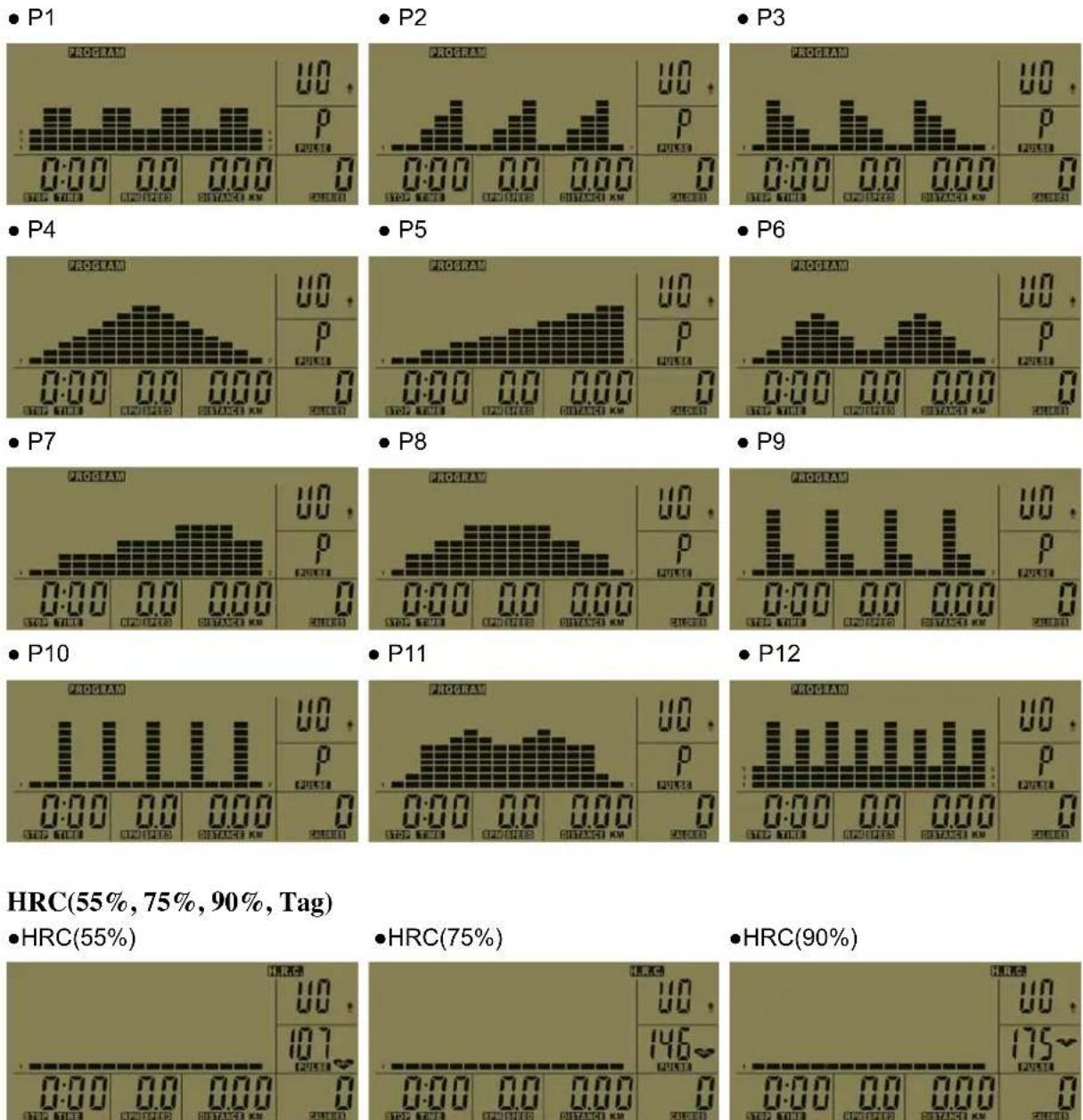

Vooringestelde Programma Diagrammen

PROGRAM(P1-P12)

•HRC(Tag)

Fitness Evaluatie gegevens

1. Body Fat Instelling

druk BODY FAT om te starten (Leg uw handen op de detectoren om uw hartslag te meten.) Als geen hartslag gemeten wordt binnen 10 minuten verschijnt error in het display. Als de hartslag gemeten wordt, body fat evaluatie begint en geeft aan na 25 sec. Het resultaat laten ze zien als hieronder.

Note : (Body fat is verschillend voor man en vrouw en ook voor mensen met verschillende inspanningsniveaus )

Body Fat Body Type
FAT 10%	ondergewicht
10% < FAT 20%	normaal
20% < FAT 30%	Licht overgewicht
30% < FAT 40%	overgewicht
40% < FAT 50%	Obese

Classification Vrouw (% Fat) Man (% Fat)

2-4

6 - 1 3

Fitness 21-24 14-17

Acceptable 25-31 Essenti 1 Fat

Obese > 31 Athletes

2. Hartslag Evaluatie

Deze geeft aan hoe uw hart functioneerd. Het geeft aan hoe uw hart hersteld na een inspannende training.

Druk RECOVERY om de test te beginnen (Plaats uw handen op de detectoren). Als de hartslag gemeten wordt zal de meting beginnen en na 60 seconden uitslag geven.

Waarde	resultaat
F 1 Excellent
F 2 Zeer goed
F 3 Goed
F 4 twijfelachtig
F 5 matig
F 6 Zeer matig

(1). Terug naar USER SET UP.
(2). Terug naar PROGRAM SELECTION als gedrukt wordt met korte pauzes gedurende oefening.
(3). Terug naar POWER ON instelling als gedurende 3 seconden gedrukt wordt

2. START/STOP

Gedurende oefening, u kunt deze knop gebruiken als pause en uw oefening opnieuw beginnen.

3. QUICK START

Na starten kan door indrukken van deze knop het programma direct gestart worden met de opgeslagen waarden.

4. + & -

Deze knoppen worden gebruikt om warden te verhogen of te verlagen.

5. ENTER

Wordt gebruikt om een instelling te bevestigen.

	6. BODY FATGebruik deze om programma te starten.7. RECOVERYGebruik deze knop voor hartslag evaluatie
.	Specifikaties
Item	Display	Display Range Setting Range	Default Memory
1	SEX(性别)		MALE/	FEM
2	AGE(年龄)	10 - 100	Yes
3	WEIGHT(METRIC 公制)体重	20 - 330(Lb)	10 - 150(KG)		Yes
4	HEIGHT(身高)	36 - 84(INCH)	90 - 210(CM)		Yes
5	TIME(时间)	0:00 - 99:59	0:00 - 99:00	0:00	No
6	DISTANCE(距离)	0.0 - 99.99	0.00 - 99.50	0:00	No
7	CALORIES(卡路里)	0 - 999	0 - 990	0:00	No
8	SPEED(速度)	0.0 - 99.9		0:00	No
9	PULSE(脉搏)	30 - 200 BPM		0:00	No
10	RPM(每分钟转速)	0 - 250 rpm		0:00	No
11	BRAKE RESISTANCE LEVEL	L1 - L24	L1 No

Hoe het muzieksysteem te gebruiken

Om muziek af te spelen plugt u de kabel van uw MP3 speler of IPOD in op de achterzijde van de console. Door inschakelen van de speler kan muziek worden afgespeeld en het volume dient ook vanaf uw apparaat te worden ingesteld.

Nummer Omschrijving Nummer Omschrijving

1 eindkappen stuur 37 opvulring
2 grepen stuur 38 bout
3 handsteun 39 vulring
4 hartslagsensoren 40 bout
5 aufrecht der beschutzer 41 moer
6 bout 42 veer
7 veerring 43 meter
8 vulring 44 knop 2
9 voetsteun 45 bout
10 voetsteun 46 moer
11 vulring 47 vliegwiel
12 nylon moer 48 sensorkabel
13 pedaalbuis 49 riem
14 vulring 50 eindkap

15 lager 51 snaarschijf

24 voorsteun kap 60 zijafdekking rechts

25 linkerrolhouder 61 bout

26 rechterrolhouder 62 kabel

27 wiel 63 bout

28 kunststof ring 64 magneet

29 bout 65 vulring

30 bout 66 snaarschijf

31 bout 67 basisframe

32 bout 68 staander

33 lager 69 zwaaiarm links

34 veerplaat 70 zwaaiarm rechts

35 bout 71 bevestiging stuur

36 borgring 72 stuur links

73 stuur rechts 105 bidonhouder
74 pedaalbuis links 106 trafo
75 pedaalbuis rechts 107 bout
76 voorsteun 108 kabel
77 achtersteun 109 vulring
78 vliegwiel steun 110 vulring
79 riemspanner 111 vulring
80 kruis links 112 transport rol
81 kruis rechts 113 handsteun
82 kabel 114 afdekking zwaaiarm achter
83 kabel 115 afdekking zwaaiarm voor
84 staalplaat 116 voorkap links
85 verbindingsbuis links 117 voorkap rechts
86 verbindingsbuis rechts 118 achtersteunafdekking

87(A) voorafdeklking links 119 voorsteunafdekking midden
87(B) voorafdekking rechts 120 voorsteunafdekking links
88(A) bovenafdekking 121 voorsteunafdekking rechts
88(B) onderafdekking 122 wiel
89 consolekabel 123 bout
90 vulring 124 Meter
91 kabel 125 eindkap steun 92 voedingskabel 126 basisframe
93 voorafdekking staander 127 zwaaiarm links
94 achterafdekking staander 128 zwaaiarm rechts
95 achterafdekking zwaaiarm 129 bevestiging stuur
96 voorafdekking zwaaiarm 130 voorsteun
97 afdekking pedaalbuis boven 131 achter steun
98 afdekking pedaalbuis onder 132 verbindingsbuis
99 afdekking boven links 133 voorafdekking staander
100 afdekking onder links 134 achterafdekking staander
101 afdekking boven rechts 135 bidonhouder
102 afdekking onder rechts 136 bout
103 schijf spanner #A vulring
104 bout
