Type product	Elliptische crosstrainer
Merk	Joy Sport
Model	CT-Economic
Maximaal gebruikersgewicht	135 kg (300 lbs)
Voeding	AC-adapter (inclusief, 100-240V)
Weerstandsniveaus	24 niveaus (L1-L24)
Vooringestelde programma's	12 programma's (P1-P12) + Handmatig, Fitness, Persoonlijk, HRC, Willekeurig
Schermtype	LCD-console met tijd, afstand, snelheid, RPM, calorieën, hartslag, lichaamsvet
Hartslagmeting	EKG-handpulsgrepen; herstelhartslagtest
Lichaamsvetevaluatie	Ja, via EKG-grepen
Geluidssysteem	MP3/iPod-ingang met audiokabel (inclusief)
Vliegwielgewicht	Ongeveer 6-8 kg (geschat)
Afmetingen (L x B x H)	Ongeveer 180 x 70 x 170 cm (geschat)
Productgewicht	Ongeveer 65 kg (geschat)
Garantie	24 maanden (productie-/materiaalfouten)
Normen	EN957 / F2276 Klasse HB (thuisgebruik)
Montage vereist	Ja, gedetailleerde instructies inbegrepen
Onderhoud	Elke 3 maanden inspecteren en aandraaien; schoonhouden; zo nodig smeren
Veiligheidskenmerken	Waarschuwingsstickers, noodstop via STOP-knop, kinderbeveiliging

Veelgestelde vragen - CT-Economic Joy Sport

Wat is het maximale gebruikersgewicht?

Het maximale gebruikersgewicht is 135 kg (300 lbs). Overschrijd deze limiet niet.

Heeft het een stroombron nodig?

Ja, de console heeft een AC-adapter nodig (inclusief). Sluit aan op een standaard stopcontact. Opmerking: Niet compatibel met GFCI-stopcontacten.

Hoe monteer ik de crosstrainer?

Montage is vereist. Volg de stapsgewijze instructies en het montagepakket in de handleiding. Gebruik de meegeleverde gereedschappen (schroevendraaier, moersleutel, dop).

Hoeveel weerstandsniveaus heeft het?

De crosstrainer biedt 24 weerstandsniveaus (L1-L24), instelbaar via de console.

Kan ik mijn hartslag volgen?

Ja, de ingebouwde EKG-handpulsgrepen meten uw hartslag. Heeft ook een herstelhartslagtest.

Heeft het een lichaamsvetmeting?

Ja, druk op de BODY FAT-knop en houd de EKG-grepen ongeveer 25 seconden vast. Resultaten worden weergegeven als percentage.

Kan ik muziek afspelen tijdens het sporten?

Ja, sluit uw MP3-speler of iPod aan via de meegeleverde audiokabel op de aansluiting van de console. Pas het volume aan via uw apparaat.

Hoe reinig en onderhoud ik de crosstrainer?

Houd de machine schoon en droog. Inspecteer en draai alle onderdelen elke 3 maanden aan. Gebruik het meegeleverde smeermiddel op bewegende delen indien nodig.

Is het geschikt voor commercieel gebruik?

Nee, dit model is alleen ontworpen voor thuisgebruik. Commercieel gebruik maakt de garantie ongeldig.

Wat is de garantieperiode?

JOY SPORT biedt een 24 maanden garantie die productie- en materiaalfouten dekt bij aankoop bij een erkende dealer. Transportkosten zijn niet gedekt.

GEBRUIKSAANWIJZING CT-Economic Joy Sport

Veiligheidsvoorschrift....1

Belangrijke veiligheids en Joy sport importeur .... 2-3

Hoofdbestanddelen.... 4-5

Hardware Kit....6

Montage instruktie....7-12

Computerhandleid....13-20

Overzicht....21

Onderdelenlijst....22-23

Transport en opslag....24

Wij feliciteren u met de aankoop van dit JOY SPORT product.

Tevens wensen wij u veel sportplezier toe met uw goede keuze.

Volg aandachtig de montage handleiding.

Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 24 maanden voor elke fabricagefout aan uw JOY SPORT product die door een JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.

De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, direct of indirect ten gevolg van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

Belangrijk, veiligheidsvoorschrift.

Waarschuwing: Om risico of letsel van de gebruiker te voorkomen, lees deze instructie zorgvuldig.

1. De eigenaar is er verantwoordelijk voor dat gebruikers kennis kunnen nemen van deze instructie.
2. De trainer dient alleen gebruikt te worden als beschreven in de handleiding.
3. Zorg dat de ventilatieopeningen vrij blijven van stof etc.
4. Stop geen vreemde voorwerpen in de openingen.
5. Plaats de trainer op een vlakke ondergrond, om vloer of tapijt te sparen kunt u er en mat onderleggen.
6. Gebruik het apparaat niet buiten, want vocht en stof kunnen een nadelige invloed hebben op de werking en de levensduur van het apparaat
7. De aanbevolen ruimte is 50 cm aan de zijkanten en 1 meter aan de achterkant om veilige werking mogelijk te maken en vrije ruimte om het apparaat te hebben.
8. Maximaal gewicht gebruiker bedraagt 150 kg.
9. Draag geschikte kleding tijdens gebruik en voorkom dat kledingstukken tussen de bewegende delen komen.
10. De gegevens van de computer zijn geen precisie metingen maar enkel een indicatie voor de status van het moment en een hulpmiddel voor de trainingen.
11. Controleer regelmatig of alle delen nog goed bevestigd zitten en waar nodig zorg voor voldoende smering.

Waarschuwing: Neem eerst contact op met uw huisarts of er serieuze problemen met uw gezondheid kunnen ontstaan door het gebruik van dit apparaat.

Bewaar deze instrukties.

HARDWARE PACKAGE/PARTS/TOOLS

CT-Economic

Hoofd Frame Staander
Console AC Adaptor
Pedaal buis (L) Voetsteun(L)
Pedaal buis(R) Voetsteun(R)
Voorsteun Achterafdekking staander
Achtersteun Handgreep( R )

HARDWARE PACKAGE/PARTS/TOOLS

CT-Economic

Bidonhouder Handgreep(L)

Stuur Hardware Box (CT-Economic)

STAP:1	Voorsteun montage			AantalNu
1) Om de montage te vergemakkelijken, kunt u een blok verpakkingsmateriaal onder het hoofdframe plaatsen (zie foto).2) Zet de voorsteun met transportwielen vast tegen het hoofdframe gebruik hiervoor de bouten (#19) vulringen (#65) en moeren (#20).3) Zet de moeren goed vast en deke ze af met de kapjes (#21).		#19		2
		#652
		#202
		#21		2

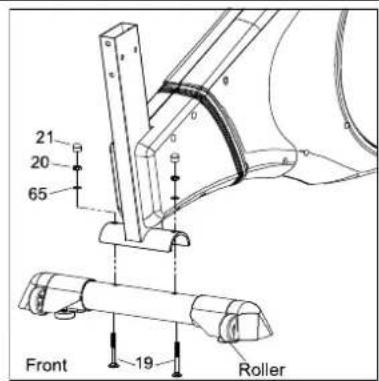

STAP:2	Achtersteun montage	Nummer	Nummer	Aantal
1) Om de montage te vergemakkelijken kunt u blok verpakkingsmateriaal onder het hoofdframe leggen (zie foto).2) Zet achtersteun vast op het hoofdframe met 2 bouten (#19) vulringen (#65) moeren (#20).3) Zet de moeren goed vast en deke ze af met kapjes (#21).		#19		2
		#65		2
		#20		2
		#21	[AZX4]	2
STAP:3	Montage staander op hoofdframe	Nummer	Nummer	Aantal
1) Houd de onderzijde van de staander tegen het frame en verbind de kabels.2) Plaats staander op hoofdframe.3) Monteer de 8 bouten (#18) eerst handvast en nadat alle bouten geplaatst zijn vastzetten.		#188
STAP:4Voetsteun montage		Nummer	Nummer	Aantal
1) Monteer beide pedalen (R#71/L#72) & voetsteunen (#52/#53) op de grond, controleer of links en rechts (R/L) bij elkaar (#71/#52) & (#72/#53) zitten.2) Verbind de voetsteunen op de platen met de boutjes (#22) moeren (#20) en zet ze vast met de sleutel (zie tekening).		#22		8
		#20		8
		*		1
		*		1

STAP:5M	Montage pedaalarm	Nummer	NummerAantal
1) Selecteer linker en rechterpedaalarm deze zijn van labels voorzien.2) Monteer de pedaalarmen aan het hoofdframe (#71&#72) zie tekening,3) Monteer eerst de lange busje (#79) op de as (disc), dan de pedaalarmen (#71&#72), hierna de korte busje (#80) de vulringen (#17) en de zelfborgende moeren (#12) en zet deze vast.4) Dek de moeren af met de kapjes (#5).		#5		2
		#12		2
		#17		2
		#79	[0X2C]	2
		#80	[4WXX]	2

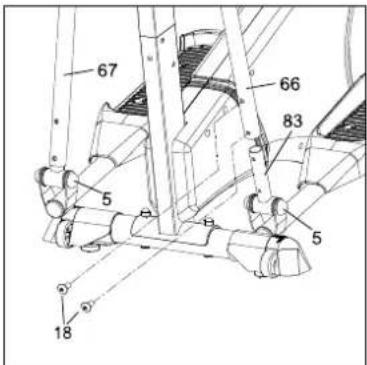

STAP:6	Montage pedaalarm, met zwaaiarm	Nummer	Nummer	Aantal
1) Monteer de verbindingsbuis (#83) aan de zwaaiarm (#66 & #67).2) Monteer de boutjes (#18) zie tekening.3) Monteer de eindkapjes (#5) en dek de moeren af.		#18	[KCICY]	4
		#5	[AA650]	4
STAP:7	Montage boven zwaaiarm/handsteun	Nummer	NummerAantal
1) Monteer de bvenarm (#69 & #70) in de onderarm, let op links en rechts.2) Draai de bovenarm voor de gaten, en zet deze vast met 2 bouten (#18).3) Dek de bouten af met kapjes (#5).		#18		4
		#5	[8W6B]	2

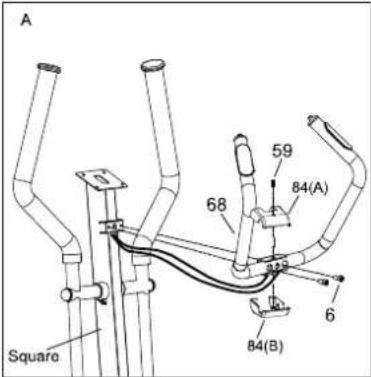

STAP:8M	Montage stuur	Nummer	NummerAantal
1) Monteer het stuur (#68) met bouten (#6) en met de klemhouder tegen de staander.2) Schuif beide sensorkabels door het kleine gaatje onder het stuur in de staander (#68).3) Laat ze aan bovenzijde uit de staander steken.4) Zet het stuurkapje vast met de schroeven (#59).		#6		2
		#59	[IX53H]	1
		#84	[7ACW][WK74]	1

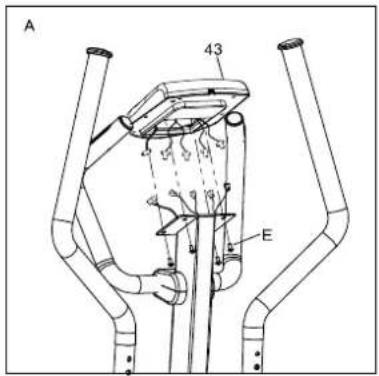

STAP:9Computer montage		Nummer	Nummer	Aantal

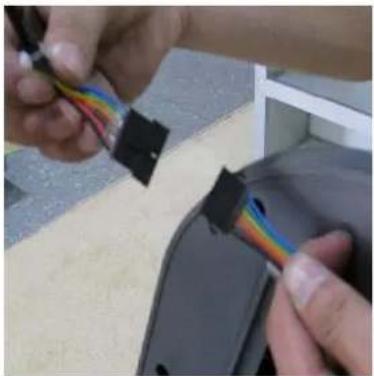

Verbind de kabels boven uit de staander met de kabels uit de computer. Zelfde kleuren bij elkaar houden, alleen de zwarte mogen onderling worden verwisseld.		E		4

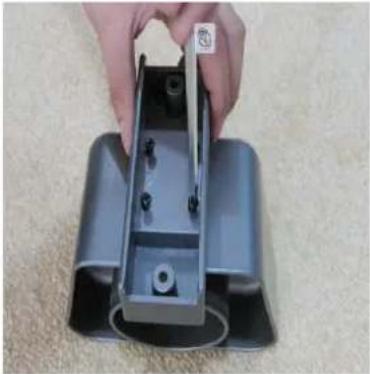

STAP:10Bidonhouder montage		Nummer	NummerA	antal
1)Monteer de steun (#89) op de bidonhouder (#90) samen met de 4 bouten (#92).2)Monteer de houder op de staander met de schroeven (#30) en zet ze vast. (vast is vast)		#302
		#924

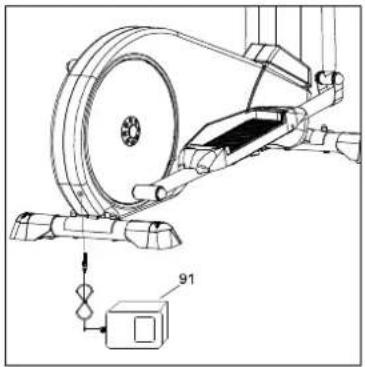

STAP:11Adapter		Nummer	Nummer	Aantal
1)Plaats adapter (#91) in geaard stopcontact.2)Plaats de connector in het achtergedeelte van het apparaat.		#911

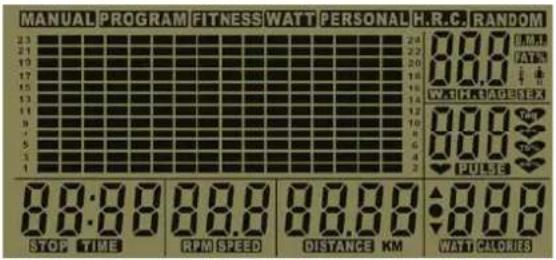

Computer Handleiding

I. Inschakelen

1. Stroom in: Sluit de stekker aan op een geaard stopcontact. Vervolgens de schakelaar naast de kabelingang op On zetten. Een luide piep klinkt, en het display licht op (Fig. 1) en gebruikersselectie verschijnt binnen enkele seconden. (Fig. 2)
2. Uitschakelen: De console zal zichzelf uitschakelen na 4 minuten geen signaal te hebben ontvangen.

Fig. 1

Fig. 2

II. Instructie voor instelling gebruikers & Programma Selectie

1. Gebruikerinstelling

Start met het instellen van de gebruiker USER 0, USER 1, USER 2, USER 3, of USER 4:

• Als display“U0” aangeeft, druk + of - om “U0”, “U1”, “U2”, “U3”, of “U4” te selecteren.
  • Druk ENTER om in te stellen.

2. Geslacht

• Display geeft aan "SEX" boven rechts in display.
  • Druk + of - om man of vrouw in te stellen.
  • Druk ENTER om geslacht te bevestigen.

3. Leeftijd.

• Display geeft aan "AGE" is leeftijd boven rechts in display.
• druk + of - om uw leeftijd in te voeren
  • Druk ENTER om uw leeftijd te bevestigen.

4. Instelling lengte

• In display licht "H.t" op rechts boven in
• Druk+ of - om uw lengte in te stellen
• Druk ENTER om uw lengte te bevestigen.

• Display geeft "W.t" aan rechts boven.
• Druk + of - om uw gewicht in te stellen
• Druk ENTER om uw gewicht te bevestigen.

6. Gebruikersinstelling is nu gereed, apparaat nu klaar voor start oefening.

• U kunt nu een programma selecteren
• Druk + of - om workout programma te selecteren:
• Druk ENTER om ingestelde programma te bevestigen.

• MANUAL


• PROGRAM


• FITNESS


PERSONAL

• HRC

•RANDOM

Voor elk in te stellen programma,kunt u de waarden naar wens wijzigen.

(1) Als u ENTER drukt..

- Kunt u LEVEL wijzigen Druk + of - om instelling te wijzigen en druk ENTER om LEVEL te bevestigen - Wijziging van tijd. Druk + of - om te wijzigen en druk ENTER om TIME te bevestigen.

- Wijzigen van afstand. Druk + of - om te wijzigen en druk ENTER om DISTANCE te bevestigen

- Wijzigen van CALORIES Druk + of - om te wijzigen en druk ENTER om CALORIES te bevestigen.

- Wijzigen van PULSE Druk + of - voor gewenste hartslag en druk ENTER om PULSE te bevestigen.

(2) U drukt ENTER bij PROGRAM (P1 to P12)...

- U kunt programma P1 to P12 instellen DRUK + of - om program te kiezen en druk ENTER om te bevestigen

- U kunt nu niveau wijzigen Druk + of - naar gewenste instelling en druk ENTER om LEVEL te bevestigen.

- Wijzigen tijd. Druk + of - naar gewenste instelling en druk ENTER om TIME te bevestigen.

- Wijzigen afstand. Druk + of - naar gewenste instelling en druk ENTER om DISTANCE te bevestigen.

- Wijzigen CALORIEN. Druk + of - naar gewenste instelling en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag Druk + of - naar gewenste instelling en druk ENTER om PULSE te bevestigen..

(3) Druk ENTER bij FITNESS, druk START/STOP om uw fitness evaluatie te beginnen.

(4) Druk ENTER bij ingestelde PERSONAL program

Druk + of - om Brake Resistance nivo in te stellen en druk ENTER om het ingestelde profiel te bevestigen.

- Instellen tijd. - Druk ENTER 3 seconden, stel de tijd in druk ENTER om TIME te bevestigen. Druk + of - naar gewenste afstand en druk ENTER om DISTANCE te bevestigen.

- Wijzigen van CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag. Druk + of - naar gewenste waarde en druk ENTER om PULSE te bevestigen.

- U kunt nu een hartslag programma selecteren, Druk + of - om een programma te selecteren en druk ENTER om te bevestigen.

- Wijzigen tijd Druk + of - naar gewenste waarde en druk ENTER om tijd te bevestigen.

- Wijzigen afstand Druk + of - naar gewenste waarde en druk ENTER om te bevestigen.

- Wijzigen CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

(6) Druk ENTER bij RANDOM...

- Instellen tijd Druk + of - naar gewenste waarde en druk ENTER om tijd te bevestigen. - Wijzigen afstand Druk + of - naar gewenste waarde en druk ENTER om afstand te bevestigen - Wijzigen CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen. - Wijzigen hartslag Druk + of - naar gewenste waarde en druk ENTER om PULSE te bevestigen.

III.

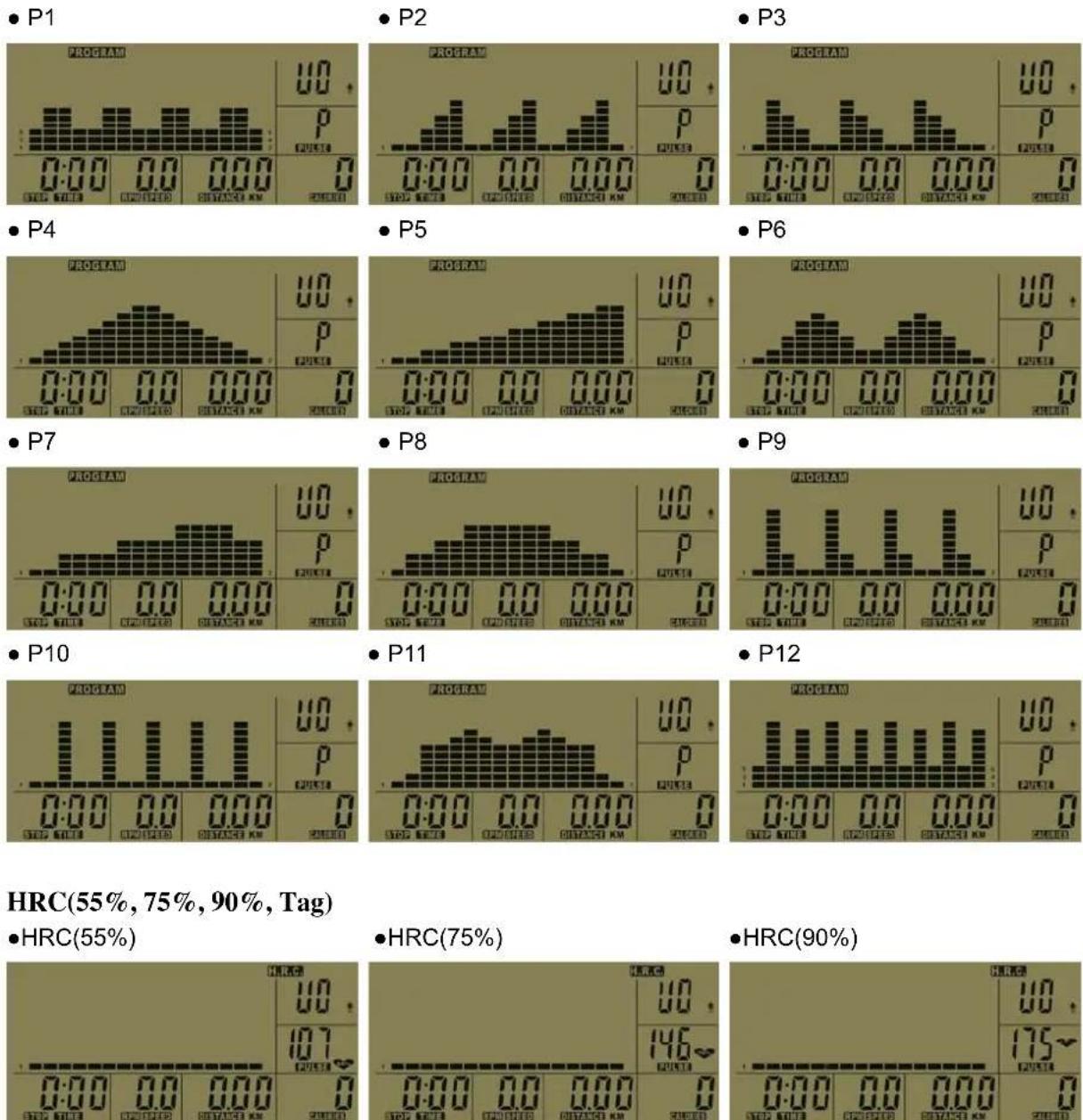

Vooringestelde Programma Diagrammen

PROGRAM(P1-P12)

•HRC(Tag)

Fitness Evaluatie gegevens

1. Body Fat Instelling

druk BODY FAT om te starten (Leg uw handen op de detectoren om uw hartslag te meten.) Als geen hartslag gemeten wordt binnen 10 minuten verschijnt error in het display. Als de hartslag gemeten wordt, body fat evaluatie begint en geeft aan na 25 sec. Het resultaat laten ze zien als hieronder.

Note : (Body fat is verschillend voor man en vrouw en ook voor mensen met verschillende inspanningsniveaus )

Body Fat Body Type
FAT 10%	ondergewicht
10% < FAT 20%	normaal
20% < FAT 30%	Licht overgewicht
30% < FAT 40%	overgewicht
40% < FAT 50%	Obese

Classification Vrouw (% Fat) Man (% Fat)

2-4

6 - 1 3

Fitness 21-24 14-17

Acceptable 25-31 Essenti 1 Fat

Obese > 31 Athletes

2. Hartslag Evaluatie

Deze geeft aan hoe uw hart functioneerd. Het geeft aan hoe uw hart hersteld na een inspannende training.

Druk RECOVERY om de test te beginnen (Plaats uw handen op de detectoren). Als de hartslag gemeten wordt zal de meting beginnen en na 60 seconden uitslag geven.

Waarde	resultaat
F 1 Excellent
F 2 Zeer goed
F 3 Goed
F 4 twijfelachtig
F 5 matig
F 6 Zeer matig

(1). Terug naar USER SET UP.
(2). Terug naar PROGRAM SELECTION als gedrukt wordt met korte pauzes gedurende oefening.
(3). Terug naar POWER ON instelling als gedurende 3 seconden gedrukt wordt

2. START/STOP

Gedurende oefening, u kunt deze knop gebruiken als pause en uw oefening opnieuw beginnen.

3. QUICK START

Na starten kan door indrukken van deze knop het programma direct gestart worden met de opgeslagen waarden.

4. + & -

Deze knoppen worden gebruikt om warden te verhogen of te verlagen.

5. ENTER

Wordt gebruikt om een instelling te bevestigen.

	6. BODY FATGebruik deze om programma te starten.7. RECOVERYGebruik deze knop voor hartslag evaluatie
.	Specifikaties
Item	Display	Display Range Setting Range	Default Memory
1	SEX(性别)		MALE/	FEM
2	AGE(年龄)	10 - 100 Yes
3	WEIGHT(METRIC 公制)体重	20 - 330(Lb)	10 - 150(KG)		Yes
4	HEIGHT(身高)	36 - 84(INCH)	90 - 210(CM)		Yes
5	TIME(时间)	0:00 - 99:59	0:00 - 99:00	0:00	No
6	DISTANCE(距离)	0.0 - 99.99	0.00 - 99.50	0:00	No
7	CALORIES(卡路里)	0 - 999	0 - 990	0:00	No
8	SPEED(速度)	0.0 - 99.9		0:00	No
9	PULSE(脉搏)	30 - 200 BPM		0:00	No
10	RPM(每分钟转速)	0 - 250 rpm		0:00	No
11	BRAKE RESISTANCE LEVEL	L1 - L24	L1 No

Hoe het muzieksysteem te gebruiken

Om muziek af te spelen plugt u de kabel van uw MP3 speler of IPOD in op de achterzijde van de console. Door inschakelen van de speler kan muziek worden afgespeeld en het volume dient ook vanaf uw apparaat te worden ingesteld.

Nummer Omschrijving Nummer Omschrijving

4 sensorhandgreep 47 vliegwiel

5 eindkap 48 sensor kabel snelheid

6 eindkap 49 riem

7 veerring 50 eind kap

8 vulring 51 bout

9 glijstng 52 pedaal links

10 glijstang 53 pedaal rechts

11 vulring 54 vulring

12 zerlfborgende moer 55 eindkap

20 zelfborgende moer 63 snaarschijf

21 plastic kap 64 basis frame

22 bout 65 staander

23 achtersteun afdekking 66 zwaaiarm links

24 voorsteunafd midden 67 zwaaiarm rechts

25 voorsteunafd links 68 vaste handgreep

26 voorsteunafd rechts 69 handgreep links

27 Wiel 70 handgreep rechts

28 bout 71 pedaalbuis links

30 bout 73 voorsteun

31 bout 74 achtersteun

32 Motor 75 vliegwielsteun

33 lager 76 snaarspanner

34 voorafd. Links 77 kruis links

35 voorafd rechts 78 kruis rechts

36 borgbout 79 vulbus

37 vulring 80 vulbus

38 bout 81 plaat

39 vulring 82 Rubber ring

40 bout 83 verbindingsbuis

41 moer 84(A) bovenafd

42 veer 84(B) onderafd

43 Meter 85 Console kabel 990MM

Nummer Omschrijving Nummer Omschrijving

86 vulring 98 vulring

87 kabel 850MM 99 zijafd links

88 voedingskabel 100 zijafd rechts

89 achterafdekking staander 101 handgreep
