Type product	Elliptische crosstrainer
Merk	Joy Sport
Model	CT-Explorer
Afmetingen (L x B x H)	Ongeveer 160 x 65 x 170 cm
Netto gewicht	Ongeveer 55 kg
Maximaal gebruikersgewicht	120 kg
Voeding	Batterij (2x AA, niet inbegrepen) of netadapter (optioneel)
Weerstandstype	Magnetisch, handmatige aanpassing
Weerstandsniveaus	16
Display	LCD, toont tijd, afstand, snelheid, calorieën, hartslag, pols
Voorgeprogrammeerde programma's	12
Hartslagmeter	Polssensors op de handgrepen
Vliegwielgewicht	8 kg
Stap lengte	40 cm (verstelbaar)
Pedalen	Antislip, verstelbare bandjes
Transportwielen	Ja, vooraan gemonteerd
Garantie	2 jaar (onderdelen en arbeid)
Onderhoud	Regelmatig schoonmaken; smeer geleidingsrails elke 3 maanden
Veiligheid	Noodstopmechanisme; stabiel frame met stelvoeten
Reserveonderdelen en repareerbaarheid	Beschikbaar via Joy Sport servicecentrum of erkende dealers

Veelgestelde vragen - CT-Explorer Crosstrainer Joy Sport

Hoe monteer ik de CT-Explorer Crosstrainer?

Hoe pas ik de weerstand aan?

Heeft de machine een stopcontact nodig?

Hoe meet ik mijn hartslag?

Is de CT-Explorer lawaaierig?

Kan ik deze crosstrainer op tapijt gebruiken?

Wat is de maximale gewichtslimiet?

Hoe reinig en onderhoud ik de crosstrainer?

Heeft het Bluetooth- of app-connectiviteit?

Waar kan ik reserveonderdelen vinden?

GEBRUIKSAANWIJZING CT-Explorer Crosstrainer Joy Sport

CT-Explorer CT-Explorer

Fitness-Import

Timmermannsweg 46

Veiligheidsvoorschrift....1

Belangrijke veiligheids en Joy sport importeur ....

Hoofdbestanddelen 4-5

Hardware Kit....6

Montage instruktie....7-12

Computerhandleid....13-20

Overzicht....21

Onderdelenlijst....22-23

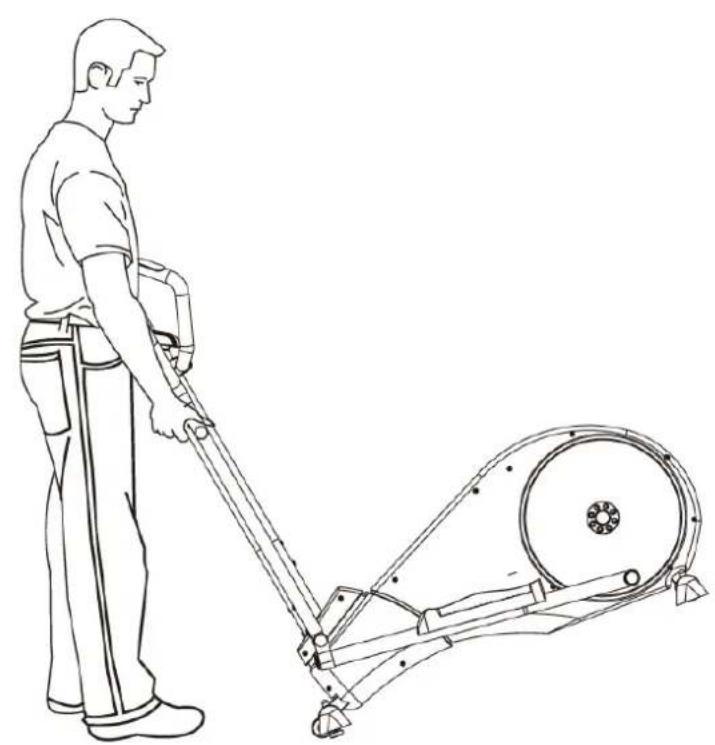

Transport en opslag....24

Wij feliciteren u met de aankoop van dit JOY SPORT product.

Tevens wensen wij u veel sportplezier toe met uw goede keuze.

Volg aandachtig de montage handleiding.

Mocht u nog vragen hebben dan helpen wij u graag verder.

Garantie,

Deze garantie geldt gedurende 24 maanden voor elke fabricagefout aan uw JOY SPORT product die door een JOY SPORT dealer werd verkocht.

Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te vervangen.

De transportkosten van en naar onze werkplaats worden uitgesloten van deze garantie, en zijn dus voor rekening van de bezitter van het product.

Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs naar de dealer waar u uw product heeft gekocht.

De dealer zal uw claim dan verder afhandelen.

Garantie uitsluitingen,

De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige handeling, of beschadiging door de koper of door derden zelf, en defecten die aan extreme omstandigheden te wijten zijn.

De garantie kan ook niet worden geclaimd wanneer de originele constructie of uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de reparatie werden gebruikt.

De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten, direct of indirect ten gevolg van gebruik van dit apparaat.

Fitness-Import

Timmermannsweg 46

Belangrijk, veiligheidsvoorschrift.

Waarschuwing: Om risico of letsel van de gebruiker te voorkomen, lees deze instructie zorgvuldig.

1. De eigenaar is er verantwoordelijk voor dat gebruikers kennis kunnen nemen van deze instructie.
2. De trainer dient alleen gebruikt te worden als beschreven in de handleiding.
3. Zorg dat de ventilatieopeningen vrij blijven van stof etc.
4. Stop geen vreemde voorwerpen in de openingen.
5. Plaats de trainer op een vlakke ondergrond, om vloer of tapijt te sparen kunt u er en mat onderleggen.
6. Gebruik het apparaat niet buiten, want vocht en stof kunnen een nadelige invloed hebben op de werking en de levensduur van het apparaat
7. De aanbevolen ruimte is 50 cm aan de zijkanten en 1 meter aan de achterkant om veilige werking mogelijk te maken en vrije ruimte om het apparaat te hebben.
8. Maximaal gewicht gebruiker bedraagt 150 kg.
9. Draag geschikte kleding tijdens gebruik en voorkom dat kledingstukken tussen de bewegende delen komen.
10. De gegevens van de computer zijn geen precisie metingen maar enkel een indicatie voor de status van het moment en een hulpmiddel voor de trainingen.
11. Controleer regelmatig of alle delen nog goed bevestigd zitten en waar nodig zorg voor voldoende smering.

Waarschuwing: Neem eerst contact op met uw huisarts of er serieuze problemen met uw gezondheid kunnen ontstaan door het gebruik van dit apparaat.

Bewaar deze instrukties.

Onderdelen

Joy Sport CT-Explorer

Hoofdframe Adapter
Voorsteun Bovenarm (L)
Achtersteun Bovenarm (R)

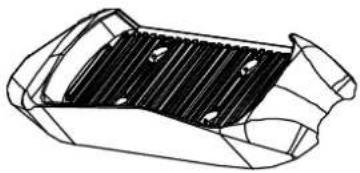

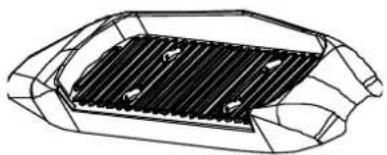

Voetplaat (L) Voetplaat (R)
Staander voorafdekking staander

Onderdelen

Joy Sport CT-Explorer

Pedaalbuis ( R ) Afdekking staander
Pedaalbuis ( L ) Computer
Bidonhouder Stuur
hardware box CT-Explorer

Montage Onderdelen

Joy Sport CT-Explorer

Nummer Onderdeel Aantal Stap Nummer Onderdeel Aantal Stap
#192			Stap 1
#652			Stap 1
#202			Stap 1
#212			Stap 1
#192			Stap 2
#652			Stap 2
#202			Stap 2
#212			Stap 2
#186			Stap 3
#228			Stap 4
#208			Stap 4
#5		2	Stap 5
#122			Stap 5
#172			Stap 5
#822			Stap 5
#83		2	Stap 5

STAP:1	Voorsteun montage	NummerOnderdeelAantal
1) Om de montage te vereenvoudigen kunt u een stuk verpakkingsmateriaal onder het hoofdframe plaatsen (zie foto).2) Monteer de voorsteun tegen het frame en zet vast met twee bouten (#19) vulringen (#65) moeren(#20).3) Zet ze goed vast en dek ze af met de kapjes (#21).		#192
		#652	[702X]
		#20		2
		#21	[2X5D]	2
STAP:2	Achtersteun montage	NummerOnderdeelAantal
1) Om de montage te vereenvoudigen kunt u een stuk verpakkingsmateriaal onder hoofdframe plaatsen (zie foto).2) Monteer de achtersteun tegen het hoofdframe en zet deze vast met twee bouten (#19) vulringen (#65) en moeren (#20).3) Na het vastzetten moeren afdekken met de kapjes (#21).		#192	[CV3K]
		#652	[340W]
		#202	[CC7K]
		#212
STAP:3	Montage staander op hoofdframe	NummerOnderdeelAantal
1) Houd het einde van de staander bij het hoofdframe en verbind de kabels met elkaar.2) Monteer de schroeven (#18) en zet ze eerst handvast, en daarna past vast.		#18		6
STAP:4	Voetsteun montage	NummerOnderdeelAantal
1) Monteer beide pedaalbuizen (R#74/L#75) & kunsstof voetplaten (#52/#53) op de vloer of tafel in elkaar let goed op (R/L) linker set (#74/#52) & rechter set (#75/#53).2) Monteer voetplaten vast met bouten (#22),moeren (#20), (zie tekening).		#228	[0328]
		#208	[1528]
STAP:5	Pedaalbuizen monteren	NummerOnderdeelAantal
1) Monteer linker en rechterpedaal langs het frame in de goede richting.2) Monteer eerst de lange busjes over de as (#82) gevolgd door de steunen (#74&#75) korte busjes (#83) vulring (#17) en borgmoer M10 (#12) hierna vastzetten.4) De moeren afdekken met kapjes (#5).		#5	[W6X]	2
		#122	[5D4S]
		#17		2
		#822	[8WWW]
		#83		2

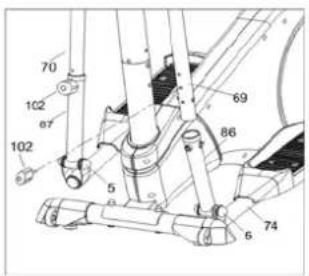

STAP:6	Voetsteun montage voorkant	NummerOnderdeelAantal
1) Verwijder de twee knoppen (#102) van de verbindingsbuis (#86/#87).2) Schuif de verbindingsbuizen (#86/#87) over de zwaaiarmen (#69 & #70).2) Bevestig ze met de knop (#102)zie tekening.3) Monteer de eindkap (#5) op de moeren om deze af te dekken.		#184
		#5		4
		#102		2
STAP:7	Montage boven zwaaiarm	NummerOnderdeelAantal
1) Monteer de bovenarmen (#72 & #73) op de beide onderbuizen (#69/#70).2) Draai de gaten voor elkaar en zet ze vast met de bouten (#18) goed vastzetten.3) Monteer de kapjes (#5).		#184
		#982
STAP:8	Montage vaste stuur	NummerOnderdeelAantal
1) Monteer het stuur (#71) met de bouten (#6) door de steun van staander.2) Schuif beide sensorkabels door het kleine gaatje onder het stuur (#71) in de staander.3) Laat de kabels aan de boveneinde uitsteken.4) Monteer de afdekking en zet vast met bouten (#6).		#6		2
		#59		1
		#88(A/B)1
STAP:9	Montage Computer	NummerOnderdeelAantal
1) Verbind de kabels uit de computer (#43) met de kabels uit de staander kabels van de zelfde kleur met elkaar verbinden en de zwarte kabels kunnen onderling worden gewisseld.2) Monteer computer (#43) op de plaat van de staander en zet deze vast met 4 bouten (E) vast is vast.		E		4
	[DSGK]

STAP:10	Montage bidonhouder	NummerOnderdeelAantal
1)Monteer de ondersteun (#93) met de bidonhouder (#110) samen met de bouten (#112).2)Monteer ze samen tegen de staander en zet ze vast met bouten (#111) vast is vast.		#1118
		#634	[ZXZ7]
		#1124
STAP:11	Adapter	NummerOnderdeelAantal
1)Sluit adapter aan op stopcontact (#92)2)Het andere einde van de kabel in het contact achter op de trainer		#341

Computer Handleiding

I. Inschakelen

1. Stroom in: Sluit de stekker aan op een geaard stopcontact. Vervolgens de schakelaar naast de kabelingang op On zetten. Een luide piep klinkt, en het display licht op (Fig. 1) en gebruikersselectie verschijnt binnen enkele seconden. (Fig. 2)
2. Uitschakelen: De console zal zichzelf uitschakelen na 4 minuten geen signaal te hebben ontvangen.

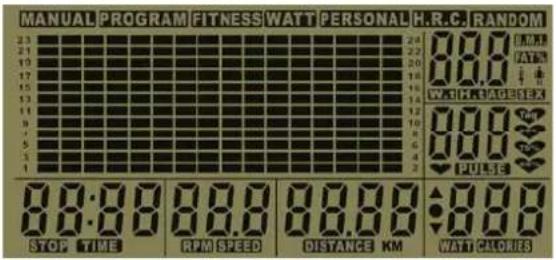

MANUAL PROGRAM FITNESS WATT PERSONAL H.R.C. RANDOM 23 21 19 17 15 13 11 8 4 2 1 8:0:00 8:0:00 8:0:00 8:00 STOP TIME RPM SPEED DISTANCE KM WATT CLOTHES

Fig. 1

U0

Fig. 2

II. Instructie voor instelling gebruikers & Programma Selectie

1. Gebruikerinstelling

Start met het instellen van de gebruiker USER 0, USER 1, USER 2, USER 3, of USER 4:

• Als display“U0” aangeeft, druk + of - om “U0”, “U1”, “U2”, “U3”, of “U4” te selecteren.
  • Druk ENTER om in te stellen.

2. Geslacht

• Display geeft aan "SEX" boven rechts in display.
  • Druk + of - om man of vrouw in te stellen.
  • Druk ENTER om geslacht te bevestigen.

100 mm

3. Leeftijd.

• Display geeft aan "AGE" is leeftijd boven rechts in display.
• druk + of - om uw leeftijd in te voeren
  • Druk ENTER om uw leeftijd te bevestigen.

25 10 CZD

4. Instelling lengte

• In display licht "H.t" op rechts boven in
• Druk+ of - om uw lengte in te stellen
• Druk ENTER om uw lengte te bevestigen.

160 40 END

• Display geeft "W.t" aan rechts boven.
• Druk + of - om uw gewicht in te stellen
• Druk ENTER om uw gewicht te bevestigen.

50 40 CAD

6. Gebruikersinstelling is nu gereed, apparaat nu klaar voor start oefening.

• U kunt nu een programma selecteren
• Druk + of - om workout programma te selecteren:
• Druk ENTER om ingestelde programma te bevestigen.

• MANUAL


MANUAL UO + P 0:00 0.0 0.00 0 SINCE WTRD CLDN1210 STAN541 KM SINGH

• PROGRAM


PROGRAM 0:00 0:00 0:00 0 P OUTPUTS

• FITNESS


PITNESS 100 P 0:00 0.0 0.00 0 SIN: 0.00 SIN: 0.00 SIN: 0.00

PERSONAL

personal UO + P 2021 0:00 0.0 0.00 0 SOLD TIME ORDERING ORDERING WM SUSTAIN

• HRC

0:00 100 107 0:00 0.0 0.00 0 STOP FREE CHILLIRED CHILLIRED KM ZONION

•RANDOM

Voor elk in te stellen programma,kunt u de waarden naar wens wijzigen.

(1) Als u ENTER drukt..

- Kunt u LEVEL wijzigen Druk + of - om instelling te wijzigen en druk ENTER om LEVEL te bevestigen - Wijziging van tijd. Druk + of - om te wijzigen en druk ENTER om TIME te bevestigen.

- Wijzigen van afstand. Druk + of - om te wijzigen en druk ENTER om DISTANCE te bevestigen

- Wijzigen van CALORIES Druk + of - om te wijzigen en druk ENTER om CALORIES te bevestigen.

- Wijzigen van PULSE Druk + of - voor gewenste hartslag en druk ENTER om PULSE te bevestigen.

(2) U drukt ENTER bij PROGRAM (P1 to P12)...

- U kunt programma P1 to P12 instellen DRUK + of - om program te kiezen en druk ENTER om te bevestigen

- U kunt nu niveau wijzigen Druk + of - naar gewenste instelling en druk ENTER om LEVEL te bevestigen.

- Wijzigen tijd. Druk + of - naar gewenste instelling en druk ENTER om TIME te bevestigen.

- Wijzigen afstand. Druk + of - naar gewenste instelling en druk ENTER om DISTANCE te bevestigen.

- Wijzigen CALORIEN. Druk + of - naar gewenste instelling en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag Druk + of - naar gewenste instelling en druk ENTER om PULSE te bevestigen..

(3) Druk ENTER bij FITNESS, druk START/STOP om uw fitness evaluatie te beginnen.

(4) Druk ENTER bij ingestelde PERSONAL program

Druk + of - om Brake Resistance nivo in te stellen en druk ENTER om het ingestelde profiel te bevestigen.

- Instellen tijd. - Druk ENTER 3 seconden, stel de tijd in druk ENTER om TIME te bevestigen. Druk + of - naar gewenste afstand en druk ENTER om DISTANCE te bevestigen.

- Wijzigen van CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag. Druk + of - naar gewenste waarde en druk ENTER om PULSE te bevestigen.

- U kunt nu een hartslag programma selecteren, Druk + of - om een programma te selecteren en druk ENTER om te bevestigen.

- Wijzigen tijd Druk + of - naar gewenste waarde en druk ENTER om tijd te bevestigen.

- Wijzigen afstand Druk + of - naar gewenste waarde en druk ENTER om te bevestigen.

- Wijzigen CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

(6) Druk ENTER bij RANDOM...

- Instellen tijd Druk + of - naar gewenste waarde en druk ENTER om tijd te bevestigen. - Wijzigen afstand Druk + of - naar gewenste waarde en druk ENTER om afstand te bevestigen

- Wijzigen CALORIEN Druk + of - naar gewenste waarde en druk ENTER om CALORIES te bevestigen.

- Wijzigen hartslag Druk + of - naar gewenste waarde en druk ENTER om PULSE te bevestigen.

III.

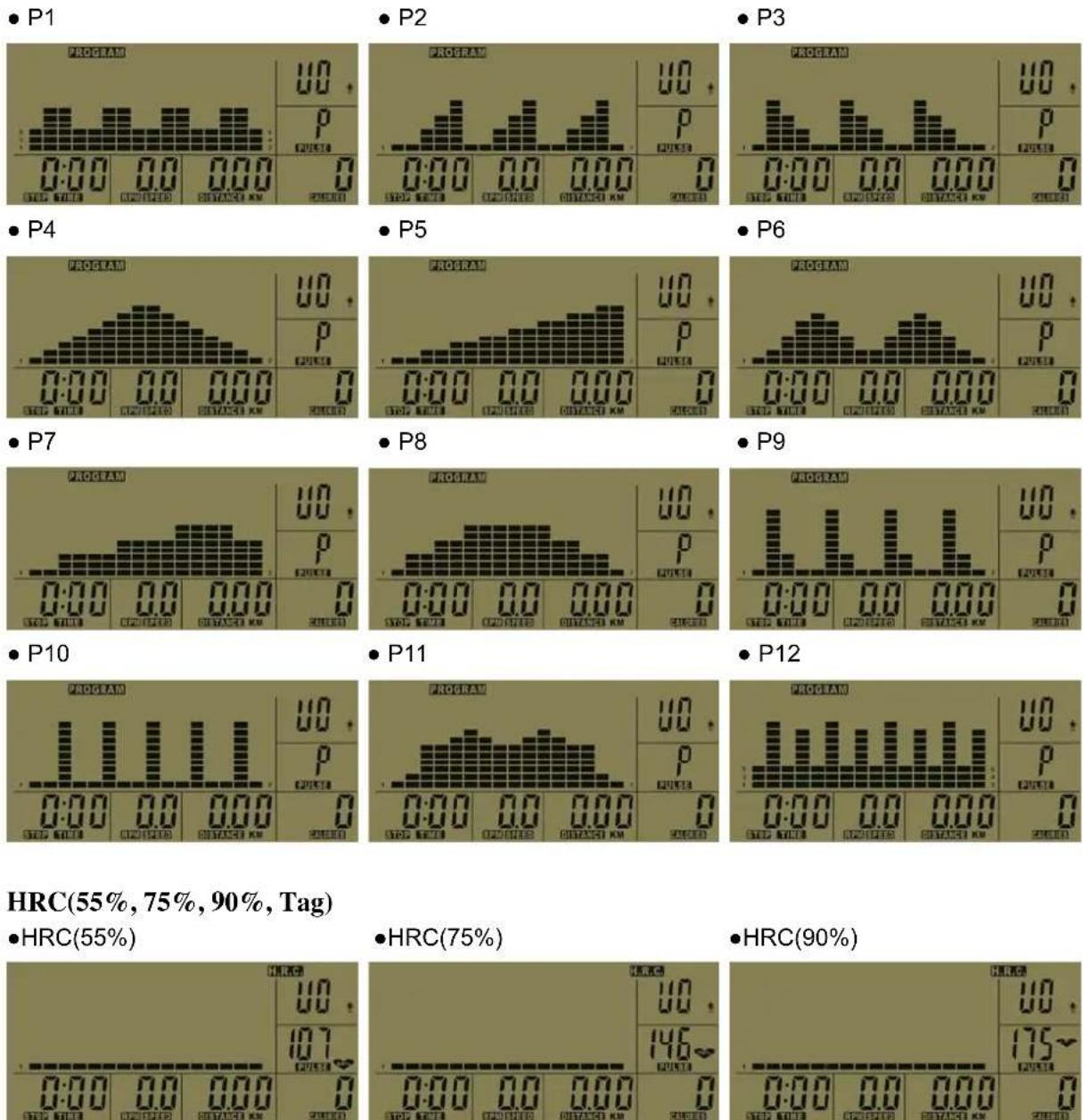

Vooringestelde Programma Diagrammen

PROGRAM(P1-P12)

•HRC(Tag)

Fitness Evaluatie gegevens

1. Body Fat Instelling

druk BODY FAT om te starten (Leg uw handen op de detectoren om uw hartslag te meten.) Als geen hartslag gemeten wordt binnen 10 minuten verschijnt error in het display. Als de hartslag gemeten wordt, body fat evaluatie begint en geeft aan na 25 sec. Het resultaat laten ze zien als hieronder.

41:36 0:00 BELLER P EQUITY

Note : (Body fat is verschillend voor man en vrouw en ook voor mensen met verschillende inspanningsniveaus )

Body Fat Body Type
FAT ≤q 10%	ondergewicht
10% < FAT ≤q 20%	normaal
20% < FAT ≤q 30%	Licht overgewicht
30% < FAT ≤q 40%	overgewicht
40% < FAT ≤q 50%	Obese

Classification Vrouw (% Fat) Man (% Fat)

2-4

6 - 1 3

Fitness 21-24 14-17

Acceptable 25-31 Essenti 1 Fat

Obese > 31 Athletes

2. Hartslag Evaluatie

Deze geeft aan hoe uw hart functioneerd. Het geeft aan hoe uw hart hersteld na een inspannende training.

Druk RECOVERY om de test te beginnen (Plaats uw handen op de detectoren). Als de hartslag gemeten wordt zal de meting beginnen en na 60 seconden uitslag geven.

Waarde	resultaat
F 1 Excellent
F 2 Zeer goed
F 3 Goed
F 4 twijfelachtig
F 5 matig
F 6 Zeer matig

0:48 0.2 -0.0000

(1). Terug naar USER SET UP.
(2). Terug naar PROGRAM SELECTION als gedrukt wordt met korte pauzes gedurende oefening.
(3). Terug naar POWER ON instelling als gedurende 3 seconden gedrukt wordt

2. START/STOP

Gedurende oefening, u kunt deze knop gebruiken als pause en uw oefening opnieuw beginnen.

3. QUICK START

Na starten kan door indrukken van deze knop het programma direct gestart worden met de opgeslagen waarden.

4. + & -

Deze knoppen worden gebruikt om warden te verhogen of te verlagen.

5. ENTER

Wordt gebruikt om een instelling te bevestigen.

	6. BODY FATGebruik deze om programma te starten.7. RECOVERYGebruik deze knop voor hartslag evaluatie
.	Specifikaties
Item	Display	Display Range Setting Range	Default Memory
1	SEX(性别)		MALE/	FEM
2	AGE(年龄)	10 - 100	Yes
3	WEIGHT(METRIC 公制)体重	20 - 330(Lb)	10 - 150(KG)		Yes
4	HEIGHT(身高)	36 - 84(INCH)	90 - 210(CM)		Yes
5	TIME(时间)	0:00 - 99:59	0:00 - 99:00	0:00	No
6	DISTANCE(距离)	0.0 - 99.99	0.00 - 99.50	0:00	No
7	CALORIES(卡路里)	0 - 999	0 - 990	0:00	No
8	SPEED(速度)	0.0 - 99.9		0:00	No
9	PULSE(脉搏)	30 - 200 BPM		0:00	No
10	RPM(每分钟转速)	0 - 250 rpm		0:00	No
11	BRAKE RESISTANCE LEVEL	L1 - L24	L1 No

Hoe het muzieksysteem te gebruiken

Om muziek af te spelen plugt u de kabel van uw MP3 speler of IPOD in op de achterzijde van de console. Door inschakelen van de speler kan muziek worden afgespeeld en het volume dient ook vanaf uw apparaat te worden ingesteld.

Nummer Omschrijving Nummer Omschrijving

1 Handgreep en afdekking 52 Pedaal L

2 Handgreep en afdekking 53 Pedaal R

3 T-bar 54 Verstelbare poot

4 Sensoren 55 Eind kap

5 Eind kap 56 Eindkap

6 Bout 57 Middenafdekking

8 Vulring 59 Zij afdekking

9 Sleeve 60 Zij afdekking

10 Sleeve 61 Bout

11 Vulring 62 Motor

12 Borgmoer 63 Bout

13 Pedaalbuis 64 Magneet

14 Vulring 65 Vulring

15 Lager 66 Snaarschijf

16 Retainer 67 Hoofdframe

17 Vulring 68 Staander

18 Inbusbout 69 Zwaaiarm

19 Bout 70 Zwaaiarm

20 Borgmoer 71 Stuur

21 Kapje 72 Handvat L

22 Bout 73 Handvat R

23 Achterafdekking 74 Pedaalbuis L

24 Middenafdekking 75 Pedaalbuis R

25 Voorafdekking 76 Voorsteun

26 Rechterafdekking 77 Achtersteun

27 Wiel 78 Vliegwiel houder

28 Bout 79 Snaarspanner

29 Bout 80 Kruis L

30 Bout 81 Kruis R

31 Bout 82 Lager

32 Bout 83 Lager

33 Lager 84 Plaat

34 Power adaptor 85 Vulring

35 Bout 86 Verbindingsbuis L

36 Borgschroef 87 Verbindingsbuis R

37 Vulring 88(A) Bovenafdekking

38 Bout 88(B) Onderafdekking

39 Vulring 89 Kabel 990 mm

40 Bout 90 Kabel 990 mm

41 Moer 91 Kabel 850mm

42 Veerring 92 Voedingskabel 750 mm

43 Meter 93 Achterafdekking staander

44 Vulring 94 Voorafdekking staander

45 Bout 95 Binnenafdekking zwaaiarm

46 Vulring 96 Voorafdekking zwaaiarm

47 Vliegwiel 97 Achterafdekking zwaaiarm

48 Sensor kabel 98 Eindkap

49 Riem 99 Eind plug

50 Eindkap 100 Bout

51 Lager 101 Veersteun

Joy Sport CT-Explorer

Nummer Omschrijving Nummer Omschrijving

102 Knop 116 Vast stuur

103 Ring 117 Pedaalbuis L

104 Kabel 118 Pedaalbuis R

105 Kabel 119 Verbindingdeel

106 Vulring 120 Voorafdekking

107 Vulring 121 Achterafdekking

108 Voorafdekking L 122 Computer

109 Voorafdekking R 123 Voorafdekking B staander

110 Bidonhouder 124 Achterafdekking B staander

111 Bout 125 Bidonhouder

112 Bout 126 T balk

113 Eindkap 127 Eindkap

114 Zwaaiarm L 128 Bout

115 Zwaaiarm R
