ZHC9141 - Keukenafzuigkap ZANUSSI - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	ZANUSSI
Model	ZHC9141
Installatie	Afzuigend (buitenafvoer) of recirculatie (koolstoffilter)
Minimale afstand tussen afzuigkap en kookplaat	650 mm
Voeding	220-240 V ~ 50 Hz
Bedieningstype	Mechanische schakelaars
Aantal snelheden	3
Verlichting	Gloeilamp 40 W
Vetfilter	Metalen, vaatwasmachinebestendig of handwas
Geurfilter (optioneel)	Actieve kool, elke 2 maanden vervangen
Luchtafvoerdiameter	150 mm (reductie naar 120 mm mogelijk met meegeleverde flens)
Elektrische isolatieklasse	Klasse II (geen aarding nodig)
Materiaal	Staal (over het algemeen)
Onderhoud metalen filter	Elke 2 maanden
Onderhoud koolstoffilter	Vervanging elke 2 maanden, niet wassen
Buitenkant reinigen	Vochtige doek met alcohol of mild middel, geen schuurmiddelen
Veiligheid	Loskoppelen voor onderhoud; vermijd vlammen onder de afzuigkap
Inbegrepen accessoires	Flenzen C (2), reductieflens G, filteraansluiting H (optioneel), koolstoffilters L (optioneel)

Veelgestelde vragen - ZHC9141 ZANUSSI

Wat is de minimale installatieafstand tussen de afzuigkap en de kookplaat?

De minimale afstand tussen de kookplaat en de onderkant van de afzuigkap moet minimaal 650 mm zijn.

Hoe installeer ik de afzuigkap in afzuigmodus?

Voor de afzuiginstallatie sluit u de afzuigkap aan op een afvoerleiding via een stevige of flexibele buis van 150 mm (of 120 mm met de meegeleverde reductieflens). Bevestig de buis met klemmen (niet meegeleverd). Verwijder eventueel aanwezige koolstoffilters.

Hoe installeer ik de afzuigkap in recirculatiemodus?

Voor de recirculatieversie plaatst u de luchtafvoeraansluiting H (meegeleverd) en monteert u de actieve koolstoffilters L door ze te centreren op de motorsteun en met de klok mee te draaien tot ze vastzitten.

Hoe vaak moeten de metalen filters worden gereinigd?

De metalen filters moeten elke 2 maanden worden gereinigd in de vaatwasser of met de hand in warm zeepwater.

Wanneer moeten de actieve koolstoffilters worden vervangen?

De actieve koolstoffilters moeten elke 2 maanden worden vervangen. Ze kunnen niet worden gewassen.

Hoe vervang ik de verlichtingslamp?

Verwijder de metalen filters, draai de oude gloeilamp van 40 W los en vervang deze door een nieuwe met dezelfde specificaties. Plaats de filters terug.

Welk type lamp gebruikt de afzuigkap?

De afzuigkap gebruikt een gloeilamp van 40 W (oorspronkelijk geen LED).

Moet de afzuigkap worden geaard?

Nee, de afzuigkap is klasse II en heeft geen aarding nodig.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik een vochtige doek met alcohol of een mild middel. Gebruik geen schuurmiddelen.

Wat te doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening en de stroomonderbreker. Zorg ervoor dat de filters schoon zijn en de schakelaars in de juiste stand staan. Als het probleem aanhoudt, neem dan contact op met een professional.

GEBRUIKSAANWIJZING ZHC9141 ZANUSSI

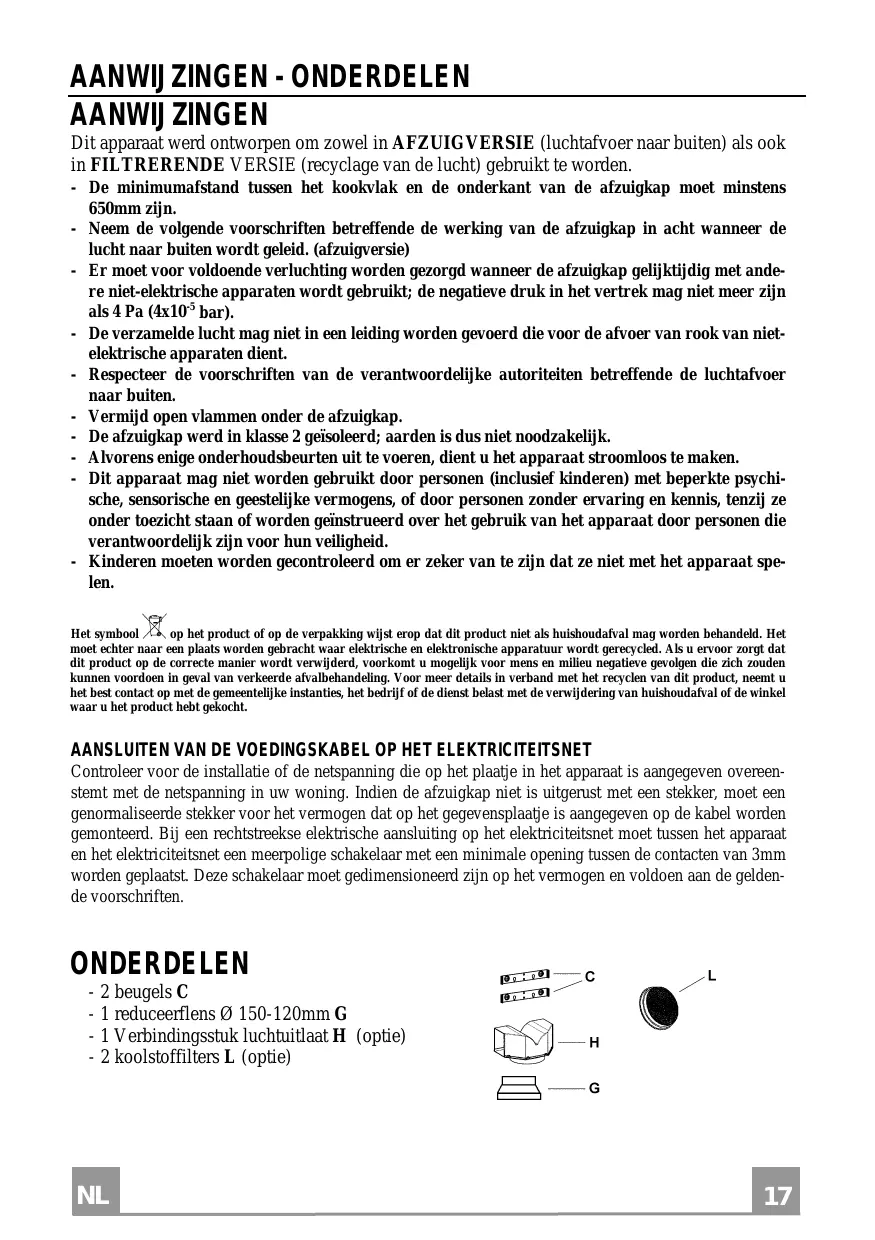

AANWIJZINGEN-ONDERDELEN 17

INSTALLATIE 18

GEBRUIK-ONDERHOUD 19

Installatie- en gebruiksinstructies INDICE

ADVERTENTIES-COMPONENTEN 20

INSTALLATIE 21

GEBRUIK-ONDERHOUD 22

Dit apparaat is ontworpen om zowel in afzuigversie (luchtafvoer naar buiten) als in filterende versie (luchtrecirculatie) te worden gebruikt.

• De minimumafstand tussen het kookvlak en de onderkant van de afzuigkap moet minstens 650 mm bedragen.
• Neem de volgende voorschriften betreffende de werking van de afzuigkap in acht wanneer de lucht naar buiten wordt geleid (afzuigversie).
• Er moet voor voldoende ventilatie worden gezorgd wanneer de afzuigkap gelijktijdig met andere niet-elektrische apparaten wordt gebruikt; de negatieve druk in het vertrek mag niet meer zijn dan 4 Pa (4x10^-5 bar).
• De verzamelde lucht mag niet in een leiding worden gevoerd die voor de afvoer van rook van niet-elektrische apparaten dient.
• Respecteer de voorschriften van de verantwoordelijke autoriteiten betreffende de luchtafvoer naar buiten.
• Vermijd open vlammen onder de afzuigkap.
• De afzuigkap is in klasse 2 geïsoleerd; aarden is dus niet noodzakelijk.
• Alvorens enige onderhoudsbeurten uit te voeren, dient u het apparaat stroomloos te maken.
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische of verstandelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

AANSLUITEN VAN DE VOEDINGSKABEL OP HET ELEKTRICITEITSNET

Controleer voor de installatie of de netspanning die op het plaatje in het apparaat is aangegeven overeenstemt met de netspanning in uw woning. Indien de afzuigkap niet is uitgerust met een stekker, moet een genormaliseerde stekker voor het vermogen dat op het gegevensplaatje is aangegeven op de kabel worden gemonteerd. Bij een rechtstreekse elektrische aansluiting op het elektriciteitsnet moeten het apparaat en het elektriciteitsnet door een eenpolige schakelaar met een minimale opening tussen de contacten van 3 mm worden geplaatst. Deze schakelaar moet gedimensioneerd zijn op het vermogen en voldoen aan de geldende voorschriften.

ONDERDELEN

- 2 beugels C - 1 reduceerflens Ø 150-120 mm G - 1 verbindingsstuk luchtuitlaat H (optie) - 2 koolstoffilters L (optie)

De afzuigkap moet in het midden van het kookvlak worden gemonteerd. De afstand tussen het kookvlak en de onderkant van de afzuigkap moet minstens 650 mm zijn.

Voor de montage van de afzuigkap gaat u als volgt te werk:

1) Boor 6 gaten (X1-X2-J) Ø 8 mm, gebruik makend van de afmetingen in fig. 1. 2) Voor de verschillende montages gebruikt u de meegeleverde schroeven en pluggen. 3) Bevestig de beugel C (fig. 2) aan de muur in de 4 gaten X1-X2. 4) Bevestig de afzuigkap aan de muur in de buitenste gaten J1 en J2 (fig. 3). 5) Installatie AFZUIG- of FILTRERENDE versie

AFZUIGVERSIE

Bij installatie in afzuigversie moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van Ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van Ø 120 mm moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

FILTRERENDE VERSIE

• Bevestig het filtrerende tussenschot H (fig. 6).
• Monteer de koolstoffilters L (fig. 7) centraal in de motorhouders M en blokkeer ze door ze in wijzerzin (ongeveer 10°) te draaien tot aan de stop. Om ze te demonteren voert u de tegengestelde handeling uit. 6) Bevestig de hoge lange schouw A (fig. 8) aan de beugels C (fig. 2/fig. 8) met de 4 meegeleverde schroeven Ø 2,9 mm. De afstand tussen de bevestigingsopeningen X1 en X2 wordt bepaald door de hoogte van het verbindingsstuk luchtuitlaat H. 7) Breng de lage korte schouw B (fig. 9) aan de voorkant aan door hem zijdelings lichtjes open te plooien en hem dan in de kap te plaatsen (fig. 9).

GEBRUIK

Wij adviseren het apparaat al aan te zetten voordat u voedsel gaat bereiden, en het nog 15 minuten na de bereiding te laten werken, of totdat alle geuren verdwenen zijn.

1) Bedieningspaneel met schakelaars (Fig. 11)

• Een bedieningsschakelaar voor de verlichting.
• Een schakelaar voor instelling van de afzuigsnelheid.
• Een indicatielampje dat aangeeft dat de motor in werking is.

ONDERHOUD

N.B. Voor elke onderhoudsbeurt, reparatie of vervanging van de lampen dient het apparaat stroomloos te worden gemaakt.

1. Verlichting (Fig. 10)

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
• Plaats de metalen vetfilters terug.

2. Filter

Op min of meer regelmatige tijdstippen, maar afhankelijk van het gebruik van de afzuigkap, maar tenminste elke twee maanden, moeten de metalen filters in lauw zeepwater of in de afwasmachine gewassen worden. Voor u ze terug monteert, moeten ze goed droog zijn (de koolstoffilters mogen niet gewassen worden en dienen elke 2 maanden vervangen te worden).

1. Reiniging

Voor de reiniging van de buitenkant van de afzuigkap gebruikt u best een vochtige doek met alcohol of een ander geschikt product. Vermijd het gebruik van schuurmiddelen.

BELANGRIJK: Open vlammen kunnen schade veroorzaken aan de filters, vandaar is het raadzaam geen gasbrander zonder kookpot te laten branden. Het is verplicht de maatregelen ter reiniging van de kap of van de filters in acht te nemen, evenals hun tijdige vervanging volgens onze voorschriften om brandgevaar te voorkomen.

OPGELET: De fabrikant is niet verantwoordelijk voor eventuele schade, ontstaan door het niet opvolgen van bovenvermelde voorschriften i.v.m. het onderhoud van de vetfilter (elke 2 maanden wassen) of de vervanging van de koolstoffilter en het niet respecteren van de aanwijzingen voor montage en elektrische aansluiting.
