GEBRUIKSAANWIJZING CDX-G3100UV SONY

Raadpleeg pagina 16 voor meer informatie over de aansluiting/installatie.

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installereren, aangezien de onderkant ervanijdens het gebruik erg warm worden.

Zie "Aansluiting/installatie" (pagina 16) voormeer informatie.

Geproduceerd in Thailand

Eigenschappen laserdiode

• Emissieduur: continu
• Laservermogen: minder dan 53,3 W

(Deze uitgangswaarde is gemeten op een afstand van 200 mm van het lensoppervlak op het optische opnameblok met 7 mm opening.)

Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van krachtল.

Producent: Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japan

Voor EU-product conformiteit: Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Zorg ervoor dat de AUTO OFF-functie ingesteld is (pagea 10). Hiermee worden het apparaat na de ingestelde tijdsduur automatisch vollediguitgeschakeld nadat u het apparaat hebuitgeschakeld. Zo voorkomt u dat de acculeegraakt. Als u de AUTO OFF-functie Niet instelt, houdt u OFF ingedrukt tot het scherm verdwijnt wanner u het contactslot uitzet.

Inhoudsopgave

Onderdelen en bedieningselementen 4

Aandeslag

Het voorpaneel verwijderen 5

De klok instellen. 5

Een iPod/USB-apparaat aansluten 5

Eenanderdraagbaaraudioapparaat aansluiten 6

Luisteren maar de radio

Luisteren naar de radio 6

Radio Data System (RDS) Gebruiken 7

Afspelen

Eendiscafspelen 8

Een iPod/USB-apparaat afspelen 8

Tracks zoeken en aftspelen 8

Installingen

De DEMO-stand annuleren 9

Algemene bediening voor instellenen 9

Algemene instellingen (GENERAL) 10

Geluidsinstallingen (SOUND) 10

Display-installingen (DISPLAY) 10

Aanvullende informatatie

Voorzorgsmaatregelen 11

Onderhoud 12

Aansluiting/installatie

Opgelet 16

Lijst met onderdelen voor de installment 16

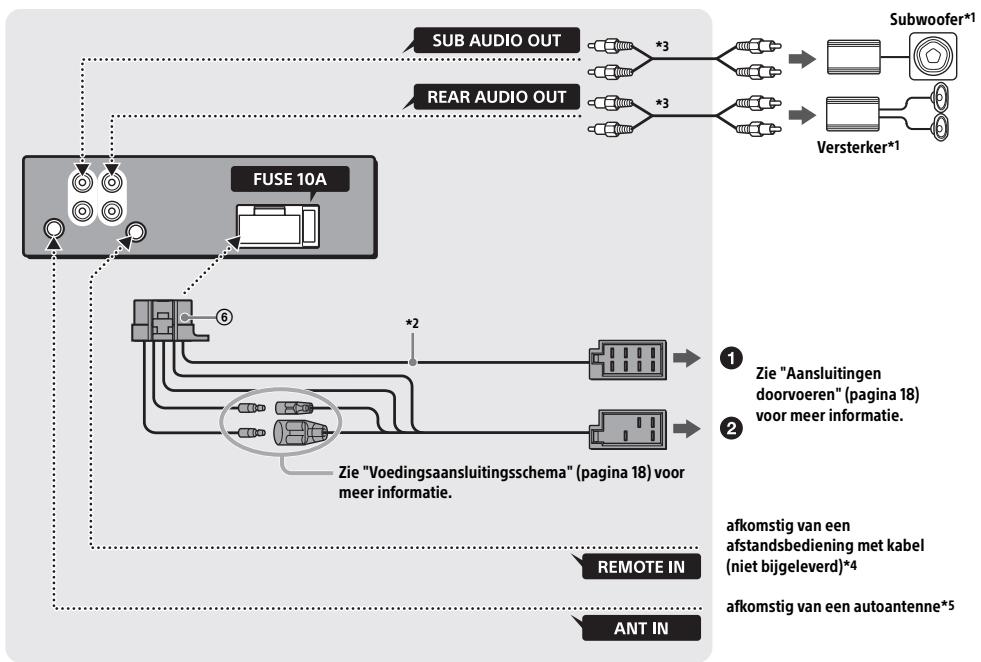

Verbinding 17

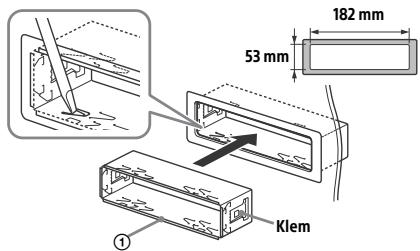

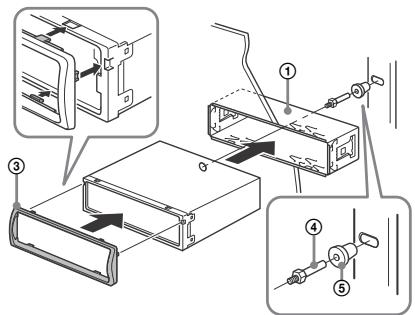

Installatie 19

Onderdelen en bedieningselementen

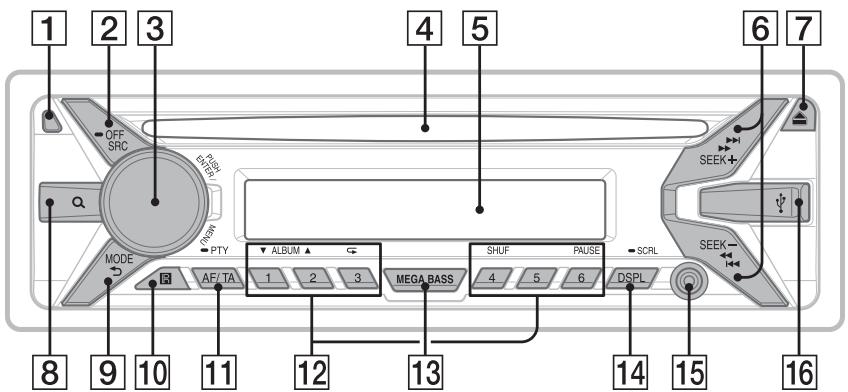

Hoofdapparaat

1 Toets om het voorpaneel los te make
2 SRC (bron)

Hiermee kunt u het apparaat inschakelen.

U kunt deze toets ook gebruiken om de bron te wijzigen.

OFF

Houd.Deze toets 1 seconde ingedrukt als u het apparaat wilt uitschakelen.

Houd de toets langer dan 2 seconden ingedrukt als u het apparataen het scherm wiltuitschaken.

3 Regelknop

Draai aan deze knop om het volume te regelen.

PUSH ENTER

Hiermee sunt u het geselecteerde item bevestigen.

MENU

Opent het instelleningenmenu.

4 Disclesleaf
5 Display
6 SEEK+/-

Hiermee kunt u automatisch afstemmen op radiozenders. Houd de toets ingedrukt om handmatig af te stemmen.

14/1 (vorige/volgende)
/ (terugspoelen/vooruiptspoelen)

7 (discuitwerpen)
8 Q (bladeren) (pagea 9)

Hiermee cunt u tijdens het afspelen de bladerstand activeren.

9 (terug)

Hiermee keert u terug maar het vorige scherm.

MODE (pagea 6,8)

10 Ontvanger voor de afstandsbediening
11 AF (alternatieve frequencies)/TA (verkeersinformatie)

Stel AF en TA in.

• PTY (programmatype)

Houd deze toets ingedrukt om PTY te selecteren in RDS.

12 Cijfertoetsen (1 tot 6)

Hiermee kunt u opgeslagen radiozenders ontvangen. Houd een van deze toetsen ingedrukt om zenders op te slaan.

ALBUM▼/▲

Hiermee kunt u een album op een audioapparaat overslaan. Houd de toets ingedrukt om albums te blijven overslaan.

(herhalen)

SHUF (willekeurig afspelen)

PAUSE

13 MEGA BASS

Druk hierop om de MEGA BASS-functie in of uit te schakelen.

14 DSPL(display)

Druk hierop om de display-items te wijzigen.

SCRL

Houd deze toets ingedrukt om een item over het display te lately rollen.

15AUX-ingang
16 USB-poort

Aandeslag

Het voorpaneel verwijderen

U kunt ter voorkoming van diefstal het Voorpaneel van het apparatusat verwijdenen.

1 Houd OFF ① ingedrukt tot het apparaatuitgeschakeld worden, druk op de toetsom het voorpaneel los te make ② entrek het paneel maar u toe om het te verwijderen.

Waarschuwingstoon

Als u de contactschakelaar in de stand OFF zet
zonder dat u het Voorpaneel hebt verwijderd, klinkt
gedurende enkele seconden de
waarschuwingstoon. U hoor de
waarschuwingstoon alleen als de ingebouwde
versterker worden gebruikt.

Het voorpaneel bevestigen

De klok instellen

1 Druk op MENU, selecteer [GENERAL] door de regelknop te verdraaien en druk er verrolgens op.
2 Selecteer [CLOCK-ADJ] door de regelknop te verdraien en druk er cervolgens op. De aanduiding voor het uur gaat knipperen.
3 Stel de uren en minutes in door de regelknop te verdraien. Druk op SEEK + / - om de digitale aanduiding te verplaatsen.
4 Druk op MENU na het instellen van de minutes. Het instellen is voltooid en de klok begint te lopen.

De klok weergeven

Druk op DSPL.

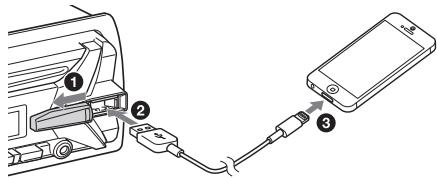

Een iPod/USB-apparaat aansluiten

1 Verlaag het volume op het apparaat.
2 Sluit de iPod/het USB-apparaat aan op het apparaat. Gebruik voor het aansluien van een iPod/ iPhone de USB-verbindingskabel voor iPod (niet bijgeleverd).

Een ander draagbaar audioapparaat aansluten

1 Schakel het draagbare audioapparaatuit.
2 Verlaag het volume op het apparaat.
3 Sluit het draagbare audioapparaat met behulp van een verbindingskabel (niet bijgeleverd)* aan op de AUX-ingang (stereominiaansluiting) op het apparaat.

• Gebruik een rechte stekker.

4 Druk op SRC om [AUX] te selecteren.

Het volumeniveau van het aangesloten apparaat afstemmen op andere bronnen

Start het afspelen op het draagbare audioapparaat bij een gemiddeld volume en stel uw gebruiklijke luistervolume in op het hoofdapparaat.

Druk op MENU en selecteer [SOUND] [AUX VOL] (pageina 10).

Luisteren maar de radio

Luisteren maar de radio

Om maar de radio te luisteren, drukt u op SRC om [TUNER] te selecteren.

1 Druk op MODE om de band te wijzigen (FM1, FM2, FM3, MW of LW).
2 Druk op MENU, selecteer [GENERAL] door de regelknop te verdraaien en druk er verrolgens op.
3 Selecteer [BTM] door de regelknop te verdraien en druk er verrolgens op. Het apparaat slaat de zenders in de volgorde van freqentie op onder de cijfertoetsen.

Afstemmen

1 Druk op MODE om de band te wijzigen (FM1, FM2, FM3, MW of LW).
2 Stem af op de gewenste zender.

Handmatig afstemmen

Houd SEEK + / - ingedrukt om ongeveer op de gewenste_freqentie af te stemmen en drukervolgens herhaaldelijk op SEEK + / - om fijn afte stemmen op de gewenste freqentie.

Automatisch afstemmen

Druk op SEEK + / -

Het zoeken stocht wanner een zender worden ontvangen.

Handmatig opslaan

1 Als u de zender ontvangt die u wilt opslaan, houdt u een cijfertoets (1 tot 6) ingedrukt tot [MEM] worden weergegeben.

De opgeslagen zenders ontvangen

1 Selecteer de band en drukervolgens op een cijfertoets (1 tot 6).

Radio Data System (RDS) gebruiken

Alternative frequencies (AF) en verkeersformatie (TA) instellen

AF stemt continu opniewu af op de zender met het sterkste signal in een netwerk, en TA biedt u de huidige verkeersinformatie of verkeersprogramma's (TP) wonneer deze worden ontvangen.

1 Druk op AF/TA om [AF-ON], [TA-ON], [AF/TA-ON] of [AF/TA-OFF] te selecteren.

RDS-zenders met de AF- en TA-instelling opslaan

U kunt RDS-zenders samen met een AF-/TAinstelling voorprogrammeren. Stel AF/TA in en slade zender verrolgens op met BTM of handmatig. Als u handmatig voorprogrammeert, kunt u ook Niet-RDS-zenders voorprogrammeren.

Noodberichten ontvangen

Als AF of TA is ingeschakeld, worden de geselecteerde bron automatisch onderbroken door de noodberichten.

Het volumeniveau aanpassenijdens een verkeersbericht

Het niveau wordt los van het normale volumeniveau opgeslagen in het geheugen voor toekomstige verkeersinformatie.

Op een regionalaal programma afgestemd blijven (REGIONAL)

Wanner de functies AF en REGIONAL ingeschakeld zich, schakelt het apparaat Niet overaar een andere regionale zender met een sterkere freqentie. Wanner u het ontvangstgebied van het regioneprogramma verlaat, stelt u tijdens FMontvangst [REG-OFF] in bij [GENERAL] (pageina 10). Deze functie werkt Niet in het Verenigd Koninkrijk en sommige andere gebieden.

Local Link-functie (alleen voor het Verenigd Koninkrijk)

Met deze functie=kunt u andere lokale zenders in het gebied selecteren, ook als deze Niet zich opgeslagen onder de cijfertoetsen. Druktijdens FM-ontvangst op een cijfertoets (1 to 6) waaronder een lokale zender is opgeslagen.Dr binnen 5 seconden nogmaals op de cijfertoets va de lokale zender.Herhaal dit tot de lokale zender worden ontvangen.

Programmatypes (PTY) selectoren

1 Houd PTY ingedrukt tijdens FMontvangst.
2 Verdraai de regelknop tot het gewenste programmatype worden weergegeven en druk op de regelknop.

Het apparaat begint te zoekenaar een zender die het geselecteerde programmatype uitzendt.

Programmatypen

NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatie programme's), DRAMA (toneel), CULTURE (cultuur), SCIENCE (wetenschap), VARIORED (diversen), POP M (popmuziek), ROCK M (rockmuziek), EASY M (variete), LIGHT M (licht klassiek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weerberachten), FINANCE (finanziën), CHILDREN (kinderprogramma's), SOCIAL A (sociale zaken), RELIGION (religie), PHONE IN (Phone In), TRAVEL (reizen), LEISURE (ontspanning), JAZZ (jazzmuziek), COUNTRY (countrymuziek), NATIONAL M (nationale muziek), OLDIES (oldies), FOLK M (folkmuziek), DOCUMENT (documentaires)

De kloktijd instellen (CT)

Met de CT-gegevens van de RDS-uitzending worden de klok ingesteld.

1 Stel [CT-ON] in bij [GENERAL] (pagea 10).

Afspelen

Eendiscafspelen

1 Plaats de CD (met het label omhoog).

Het afsplen start automatisch.

Een iPod/USB-apparaat afspelen

In deze gebruiksaanwijzing worden "iPod" gebruikt als algemene verwijzingaar de iPod-functies van een iPod en iPhone,tenzij anders aangegeven in de tekst of afbeedingen.

Zie "Informatie over iPod" (pageina 11) voor informatie over de geschiktheid van uw iPod of ga waar de ondersteuningsssite op hetchychterblad.

USB-apparaten van het type MSC (Mass Storage Class) en MTP (Media Transfer Protocol) (zoals een USB-flashstation, digitale mediaspeler, Android™-telefoo) die de USB-norm ondersteunen, können worden gezruikt.

Afhankelijk van de digitale mediaspeler of Androidtelefon要去 de USB-verbindingsstand möglich ingesteld worden op MTP.

Opmerkingen

• Ga waar de ondersteuningsssite op het awhiled voor meer informatie over de compatibiliteit van het USB-apparaat.

• Het afspeelen van de volgende MP3-/WMA-bestanden worden nicht ondersteund.

• Bestanden die zonder gevevensverlies zich gecomprimeerd (lossless)

• Auteursrechtelijk beveiligde bestanden
• DRM-bestanden (Digital Rights Management -beheer van digitale rechten)
• Meerkanaalsaudiobestanden

1 Sluit een iPod/USB-apparaat aan op de USB-poort (pagea 5).

Het afspelen worden gestart.

Als er al een apparaat aangesloten is, drukt u om het afspelen ervan te starten op SRC om [USB] te selecteren ([IPD] wordt weergegeven op het display als die iPod herkend worden).

2 Pas het volume op dit apparaat aan.

Het afspelen stoppen

Houd OFF gedurende 1 seconde ingedrukt.

Het apparatus verwijderen

Stop het afspelen en verwijder het apparaat.

Waarschuwing voor iPhone

Als u een iPhone aansluit via USB, worden het gesprekvolumegeregold door de iPhone, Niet door het apparaat. Om plotselinghe harde geluiden na een oproep te voorkomen, moet u ervoor zorgen dat uijdens de oproep het volume van het apparaat Niet per ongeluk verhoegt.

Een iPod recktstreeks bedieren (passagiersbediening)

1 Houdijdens het afspelen MODE ingedrukt tot [MODE IPOD] weergegeven wordt.

De iPod kan nu bediend worden.

Het volume kan alleen worden aangepast op het apparaat.

Tracks zoeken en aftspelen

Herhaaldelijk en willekeurig aftspelen

1 Druk tijdens het afspelen herhaaldelijk op (herhalen) of SHUF om de gewenste weergavestand te selecteren.

Het duurt even voor het afspelen start in de geselecteerde weergavestand.

De beschikbare weergavestanden verschellen afhankelijk van de geselecteerde geluidsbron.

Zoekenaar een track op naam (QuickBrowZerTM)

1 Druktijdens het afspelen van een CD of USB-apparaat op Q (bladeren) om de lijst metzoekcategorieën wee te gehen. Wanner de tracklij st wordt weergegeven, drukt u herhaaldelijk op (terug) om de gewenstezoekcategorie wee te gehen.
Druktijdens het afspelen via USB gedurendemeer dan 2 seconden op Q (bladeren) omrechtstreeks terug te keren maar het begin van de categorieijlilst.
2 Selecteer de Zoekategorie van uw keuze door de regelknop te verdraaien en bevestig deze met een druk op de regelknop.
3 Herhaal stap 2 om de gewenste track te zoeken.
Het afspelen worden gestart.

De Quick-BrowZer-stand verlaten

Druk op Q (bladeren).

Zoeken door items over te slaan (overspring-stand)

1 Druk op Q (bladeren).
2 Druk op SEEK+.
3 Verdraai de regelknop om het item te selecteren. De lijst worden doorbladerd in stappen van 10% van het totale aanlal items in de lijst.
4 Druk op ENTER omtering te keren naar de Quick-BrowZer-stand. Het geselecteerde item worden weergegeven.
5 Selecteer het item van uw keuze door de regelknop te verdraaien en er verzolgens op te drukken. Het afspelen worden gestart.

Installingen

De DEMO-stand annuleren

U kunt het demonstratiescherm annuleren dat wordt weergegeven wanner het apparaatuitgeschakeld is.

1 Druk op MENU, selecteer [DISPLAY] door de regelknop te verdraaien en druk er verwolgens op.
2 Selecteer [DEMO] door de regelknop te verdraaien en druk erervolgens op.
3 Selecteer [DEMO-OFF] door de regelknop te verdraaien en druk er cervolgens op. Het instellen is voltoid.
4 Druk twee keer op (terug). Het display keert terug maar de normale ontvangst-/weergavestand.

Algemene bediening voor instellenen

U kunt items instellen in de volgende instelcatsogeneen:

Algemeneinstallingen(GENERAL), geluidsinstallingen(SOUND)，display-installingen (DISPLAY)

1 Druk op MENU.
2 Selecteer de instellingencategorye door de regelknop te verdraaien en er cervolgens op te drukken.

De items die ingesteld können worden, verschillen afhankelijk van de bron en instelleningen.
3 Selecteer de opties door de regelknop te verdraaien en druk er cervolgens op.

Terugkerenaar het vorige display

Druk op (terug).

Algemene instellingen (GENERAL)

CLOCK-ADJ (klok aanpassen) (pagea 5)

CAUT ALM (waarschuwingstoon)

De waarschuwingstoinschaken: [ON], [OFF] (pagina 5). (Alleen beschikbaar wonneer het apparaatuitgeschakeld is.)

BEEP

De pieptoin schakelen: [ON], [OFF].

AUTO OFF

Automatisch uitschakenen na de gewensteijd wanneer het apparaat is uitgeschakeld: [NO], [30S] (30 seconden), [30M] (30 minutes), [60M] (60 minutes).

AUX-A (AUX-audio)

Het AUX-bronschem inschakelen: [ON], [OFF]. (Alleen beschikbaar wanner het apparaatuitgeschakeld is.)

CT (kloktijd)

De CT-functie inschakelen: [ON], [OFF].

REGIONAL

De ontvangst beperken tot een specifieke regio: [ON], [OFF]. (Alleen beschikbaar wanner FM ontvangen worden.)

BTM (pagina 6)

Geluidsinstallingen (SOUND)

MEGABASS (krachtige basklanken)

De basklanken versterken overeenkomstig het volumeniveau: [ON], [OFF].

EQ5 PRESET

Een equalizercurve selecterenuit 10
verschillende curves of de equalizer
uitschaken:
[OFF], [R AND B], [ROCK], [POP], [DANCE],
[HIP-HOP], [ELECTRONICA], [JAZZ], [SOUL],
[COUNTRY], [CUSTOM].
Voor iedere bron kan de equalizercurve in het
geheugen worden opgeslagen.

EQ5 SETTING

Hiermee kunt u [CUSTOM] instellen voor EQ5. BASE

Een voergeprogrammeerde equalizercurve selecteren als basis voor verdere aanpassing: [BAND1] (lage freientreie), [BAND2] (middenlage freientreie), [BAND3] (middenfreientreie), [BAND4] (middenhoge freientreie), [BAND5] (hoge freientreie).

Het volume kan worden aangepast in stappen van 1 dB, van -10 dB tot +10 dB.

BALANCE

De geluidsbalans aanpassen: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER

Het relatieve niveau aanpassen: [FRONT-15] - [CENTER] - [REAR-15].

Het subwoofer volume aanpassen: [+2dB] -[0 dB]-[-2 dB].

Het volumeniveau voor elk aangesloten randapparaat aanpassen: [+18dB] - [0 dB] - [-8 dB].

Dankzij deze instelling is het Niet nodig om het volumeniveau:tussen bronnen aan te passen.

Display-installingen (DISPLAY)

DEMO (demonstratie)

De demonstratie inschakelen: [ON], [OFF].

DIMMER

De helderheid van het scherm wijzigen: [ON], [OFF].

COLOR

Selecteert de voorkeuzekleur van het display en de toetsen op de hoofdeenheid.

Maakt een keuze UIT 11 voorkeuzekleuren, 1 speciale kleur en 4 voorkeuzepatronen.

CUSTOM-C (speciale kleur)

Registreert een speciale kleur voor het display en de toetsen.

RGB RED, RGB GRN, RGB BLUE

Aanpasbaar kleurbereik: [0] - [32] ([0] kan nicht worden ingesteld voor alle kleurbereiken).

DAYNIGHT

Stelt verschillende kleuren in voor DAY/NIGHT, afhankelijk van de dimmerinstelling.

• [DAY]: [DIMMER] is ingesteld op [OFF].

• [NIGHT]: [DIMMER] is ingesteld op [ON].

SND SYNC (geluidssynchronisatie)

Selecteert de kleur met geluidssynchronisatie: [ON], [OFF].

M.DISPLAY (bewegingsdisplay)

Aanyvullende informatatie

Voorzorgsmaatregelen

• Laat het apparaat afkoelen als de auto geparkeerd heeft gestaan in de volte zon.
• Laat het voorpaneel of audioapparaten Niet累积
• Deze waren beschadigd raken door de hove temperaturen van direct zonlicht.
• De elektrisch bediende antenne schuift automatisch uit.

Condensvorming

Als er vocht condenseert in het apparaat, verwijdert u de disc en wacht u onceveeer een uur tot het apparaat is gedroogd; anders kan de werkking van het apparaat worden verstoord.

Hoge geluidskwaliteit behouden

Mors geen vloeistof op het apparaat of de discs.

Opmerkingen over discs

Stel een disc Niet bloot aan direct zonlicht of warmtebronnen,zoals die van de verwarming in de auto, enaar een disc nicht acheer in een auto die in de volle zon staat geparkeerd.
Veeg een disc van het midden\ aar de buitenrand schoon\ met een doekje voordat u\ dezeafspeelt. Gebruik geen\ oplosmiddelen zoals benzine\ thinner en in de handel\ verkrijgbare\ reinigingsmiddelen.
- Dit apparaat is ontworpen voor het afspelen van discs die voldoen aan de CD-norm (Compact Disc). DualDiscs en sommige muziekdiscs die zijn gecodeerd met copyrightbeveiligingstechnologieen voldoen Niet aan de CD-norm (Compact Disc) en+kunnen waarom möglichnestonnen afgespeeld met dit apparaat.
- Discs die NIET können worden afgespeeld met dit apparatus

— Discs waarop labels, stickers, tape of papier zich geplakt. Hierdoor kan de werkung worden verstoord of de disc worden beschadiqd.
— Discs met afwijkende vormen (bijvoorbeeld hart, vierkant, ster). Als u dit noch probeert, kan het apparaat worden beschadigd.
-8cm-discs.

Opmerkingen over CD-R's/CD-RW's

• Als een disc met Multi Session (meerdere sessies) begirt met een CD-DA-sessie, worden deze herkend als een CD-DA-disc en worden andere sessies Niet afgespeed.

• Discs die NIET können worden afgespeeld met dit apparatus

• CD-R's/CD-RW's met slechte opnamekwaliteit.

• CD-R's/CD-RW's die�n opgenomen met een incompatibel opnameapparaat.
• CD-R's/CD-RW's die onjuist zich gefinaliseerd.
• CD-R's/CD-RW's die nicht zich opgenommen in de muziek-CD-indeling of MP3-indeling conform ISO9660 Level 1/Level 2, Joliet/Romeo of Multi Session (meerdere sessies).

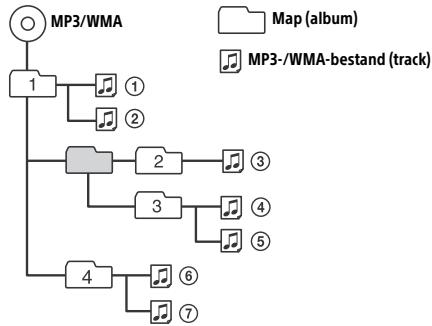

Afspeelvolgorde van MP3-/WMAbestanden

Informatie over iPod

• U kunt de volgende iPod-modelen aansluten. Werk de software van uw iPod bij waar de LAST verse voor gebruik.

Compatible iPhone-iPod-modelen

Compatible model	USB
iPhone 5s	○
iPhone 5c	○
iPhone 5	○
iPhone 4s	○
iPhone 4	○
iPhone 3GS	○
iPhone 3G	○
iPod touch (5e generatie)	○
iPod touch (4e generatie)	○
iPod touch (3e generatie)	○
iPod touch (2e generatie)	○
iPod classic	○
iPod nano (7e generatie)	○
iPod nano (6e generatie)	○
iPod nano (5e generatie)	○
Compatibel model	USB
iPod nano (4e generatie)	○
iPod nano (3e generatie)	○
iPod nano (2e generatie)	○
iPod nano (1e generatie)*	○

• Passagiersbediening is nicht beschikbaar voor iPod nano (1e generatie).
• "Made for iPod" en "Made for iPhone" betekenen dat een elektronisch accessoire special is ontworpen om aan te sluiten op respectievelijk een iPod of iPhone en dat de ontwikkelaar van het accessoire verkaart dat het voldoet aan de prestatienormen van Apple. Apple is nicht verantwoordelijk voor de werking van dit apparatusaat voor het voldoen ervan aan de veiligheids- en overheidsvoorschriften. Merk op dat het gebruik van dit accessoire met een iPod of iPhone de draadloze prestaties kan beinvloeden.

Met alle vragen of problemen met betrekking tot dit apparaat die nicht aan bod komen in deze gebruiksaanwijzing, kut uterecht bij uw Sonyhandelaar.

Onderhoud

Aansluitingen schoonmaken

De werkung van het apparaat kan worden verstoord als de aansluitingen:tussen het apparaat en het voorpaneel Niet schoon zich. U=kunt dit voorkomen door het voorpaneel (pagina 5) te verwijderen en de aansluitingen te reinigen met een wattenstaafje. Gebruik hierbij Niet te veel kracht. Anders konnen de aansluitingen worden beschadigd.

Opmerkingen

Uit veiligheidsoverwegingen moet u de motor uitschakelen en de sleutel ut de contactschakelaar halen voordat u de aansluitingen reinigt.
- Raak de aansluitingen nooit rechtstreeks aan met uw vingers of een metalen voorwerp.

Technische gegevens

Tuner

FM

Afstembereik: 87,5 - 108,0 MHz

Antenneaansluiting: Aansluiting voor externe antennae

Tussenfrequentie: FM CCIR: -1.956,5 tot -487,3 kHz er +500,0 tot +2.095,4 kHz

Bruikbare gevoeligheid: 7 dBf

Selectiviteit: 75 dB bij 400kHz

Signaal/ruis-afstand: 73 dB

Scheiding: 50 dB bij 1 kHz

Frequentiebereik: 20 - 15.000 Hz

MW/LW

Afstembereik: MW:531-1.602 kHz LW:153-279 kHz

Antenneaansluiting: Aansluiting voor externe antennae

Gevoeligheid: MW: 26 V , LW: 50 V

CD-speler

Signaal/ruis-afstand: 95 dB
Frequentiebereik: 10 - 20.000 Hz
Snelheidsfluctuations: minder dan me waarden
Het maximumaantal: (alleen CD-R/CD-RW)
- mappen (albums): 150 (inclusief hoofdmap)
- bestanden (tracks) en mappings: 300 (mögelij minder dan 300 als de map-/bestandsnaam veel tekens bevat)
- tekens die kuren worden weergegeven voor de naam van een map/bestand: 32 (Joliet)/64 (Romeo)
Overeenkomstige codec: MP3 (.mp3) en WMA (.wma)

USB-speler

Interface: USB (Full-speed)
Maximale stroom: 1 A
Het maximale aantal herkenbare tracks:
- mappen (albums): 256
bestanden tracks per map: 256
Overeenkomstige codec: MP3 (.mp3) en WMA (.wma)

Versterker

Uitgang: luidsprekeruitgangen

Luidsprekerimpedantie: 4 - 8 ohm

Maximaal uitgangsvermogen: 55W× 4 (bij 4 ohm)

Algemeen

Uitgangen:

Audio-uitgangen (achter, sub)

Aansluiting elektrische antennne/versterker (REM OUT)

Ingangen:

Afstandsbedieningsingang

Antenne-ingang

AUX-ingang (stereominiaansluiting)

USB-poort

Voeding: 12 V gelijkstroom autoaccu (negatieve aarde)

Afmetingen:

Ong. 178mm× 50mm× 177mm(b / h / d)

Montageafmetingen:

Ong. 182mm× 53mm× 160mm(b / h / d)

Gewicht: ongeveer 1,2 kg

Inhoud verpakking:

Hoofdapparaat (1)

Onderdelen voor installment en aansluitingen (1 set)

Het is möglichk dat nicht alle vermelde accessoires verwirgjgbaar zijn bij uw Sony-handelaar. Neem contact op met uw Sony-handelaar voor meer informatatie.

Wijzigingen in ontwerp en technische gegevens voorbehonden zonder Voorafgaande kennisgeving.

Auteursrechten

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product worden beschermd door bepaalde intellectuelle eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijkte technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

iPhone, iPod, iPod classic, iPod nano en iPod touch zichen handelsmerken van Apple Inc., gedeponeerd in de VS en andere landen.

MPEG Layer-3 audio-codeertechnologie en -patenten gebrukt onder licentie van Fraunhofer IIS en Thomson.

Android is een handelsmerk van Google Inc.

Problemen oplossen

De onderstaande controliest kan u helpen bij het oplossen van problemen die zich met het apparaat kuren voordoen.

Voordat u de onderstaande controliest doormeemt, moet u eerst de aanwijzingen voor aansluiting en gekruik controleren.

Meer informatie over het gebruik van de zekering en het verwijderen van het apparaat uit het dashboard vindt u bij "Aansluiting/installatie" (pagina 16).

Als het probleem Niet is opgelost, gaat u maar de ondersteuningssite op het achechterblad.

Algemeen

Geen geluid.

De positie van de faderregelaar [FADER] is nicht ingesteld op een systeme met 2 luidsprekers.

Geen pieptoon.

Er is een optionele versterker aangesloten en u gebruikt de ingebouwde versterker nicht.

De geheugeninhoud is gewist.

De voedingskabel of de accu is losgekoppeld of nicht juist aangesloten.

Opgeslagen zenders en de juisteijd zijn gewist. Dezekering is doorgebrand.

Maakt geluid wonneer de stand van het contactslot worden gewijzigd.

De kabels maar zichn要去 verbonden met de voedingsaansluiting voor accessoires van de auto.

Tijdens het afspelen of radio-ontvangst worden de demonstratie gestart.

Als er gedurende 5 minuten geen handeling worden UITgevoerd en [DEMO-ON] ingesteld is, worden de demonstratie gestart.

• Stel [DEMO-OFF] in (pagea 10).

Het display verdwijnt van/verschijnt Niet in het display-venster.

De dimmer is ingesteld op [DIM-ON] (pagina 10).
Het display verwijdijnt als u OFF ingedrukt houdt.
— Houd OFF op het apparatusaat ingedrukt tot het display verschijnt.
De aansluitingen zich vuil (pagea 12).

De bedieningstoetsen werken nicht. De disk worden nicht uitgeworpen.

Druk langer dan 2 seconden op DSPL en

(terug)/MODE om het apparaat te resetten.

De geheugeninhoud wordt gewist.

Reset het apparaat voor uw eigengeiligheid Nietijdens het rijden.

Radio-ontvangst

Er können geen zenders worden ontvangen. Het geluid is gestoord.

De aansluiting is nicht juist.

• Controller de aansluiting van de auto-antenne.
  -Als de automatische antennene Niet uitschuift, controleert u de aansluiting van de bedieningskabel van de elektrische antennene.

Er kan nicht worden afgestemd op voorkeuzegers.

Het signal van de uitzending is te zwak.

RDS

SEEK beginn na enkele seconden aftspelen.

De zender is geen TP-zender of heeft een zwak signaal.
Schakel TA uit (pagea 7).

Geen verkeersinformatie.

Schakel TA in (pagea 7).
De zender is een TP-zender, maar zichd toch geen verkeersinformatie UIT.

Stem af op een andere zender.

PTY geeft[-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

De huidige zender is geen RDS-zender.
Geen RDS-gegevens ontvangen.
De zender geeft het programmatype Niet door.

De programmaservicenaam knippert.

Er is geen alternatieve freiorentie voor de huidige zender.

Druk op SEEK + / - verwijl de programmaservicenaam knippert. [PI SEEK] wordt weergegeven en het apparaat gaat zoeken maar een andere_freqentie met bezelfde PI-gegevens (programmaidentificatie).

CD's afspelen

CD defect of vuil.
De CD-R/CD-RW is Niet geschikt voor audiogebruik (pagea 11).

De disc is nicht compatibel met de MP3-/WMA-indeling en -versie. Ga waar de ondersteuningssite op hetLAGrblad voormeer informatie overafspeelbare discs en formaten.

MP3-/WMA-bestanden worden minder nsel afgespeeld dan andere bestanden.

Bij de volgende discs duurt het longer voordat het afspelen worden gestart.

• Discs opgenomen met een ingewikkelde structuur.
• Discs die in Multi Session (meerdere sessies) zijn opgenomen.
• Discs waaraan geevens nutzen worden toegevoegd.

Het geluid verspringt.

CD defect of vuil.

USB-apparaat afspelen

U aunt items Niet via een USB-hub afspelen.

Dit apparaat kan geen USB-apparaten via een USB-hub herkennen.

Het duurt longer voordat een USB-apparaat wordt afgespeeld.

Het USB-apparaat bevat bestanden met een ingewikkelde boomstructuur.

Het geluid wordt onderbroken.

Het geluid kan worden onderbroken bij een hoge bitsnelheid van meer dan 320 Kbps.

Een audiobestand kan nicht afgespeeld worden.

USB-apparaten die geformatteerd zich met andere bestandssystemen dan FAT16 of FAT32 worden nicht ondersteund.*

• Dit apparaat biedt ondersteuning voor FAT16 en FAT32, maar het is möglichk dat bepaalde USB-apparaten deze FAT's Niet ondersteuren. Raadpleeg de gebruiksaanwijzing van het USB-apparaat of neem contact op met de fabrikant voor meer informatie.

Foutmeldingen/berichten

ERROR: de disc of het USB-apparaat kan nicht afgespeeld worden.

Reinig de disc, plaats de disc correct of controller of deutsche nicht leeg of defect is.
Sluit het USB-apparaat opniew aan.

HUB NO SUPRT: USB-hubs worden nicht ondersteund.

IPD STOP: het afspelen van de iPod is afgelopen.
Bedien uw iPod/iPhone om het afspelen te starten.

NO AF: geen alternative frequencies.

Druk op SEEK + / - terwijl de programmaservicenaam knippert. Het apparaat gaat zoeken maar een andere_freqentie met bezelfde PI-geveens(programma-identificatie) ([PI SEEK] worden weergeveen).
NO DEV: er is geen USB-apparaat aangesloten of het apparaat worden nicht herkend.
Zorg ervoor dat het USB-apparaat of de USB-kabel correct aangesloten is.

NO MUSIC: er werden geen aftspeelbare bestanden gezonden.

Plaats een disc of sluit een USB-apparaat aan waarop aftspeelbare bestanden opgeslagen zijn (pageina 12).

NO TP: geen verkeersprogramma's.

Het apparatus blijft zoeken maar beschikbare TP-zenders.

OVERLOAD: het USB-apparaat is overbelast.
Koppel het USB-apparaat los en druk verwolgens op SRC om een andere bron te selecteren.
Het USB-apparaat vertoont een storing of er is een Niet-ndersteund apparaat aangesloten.

PUSH EJT: de disc kon nicht correct uitgeworpen worden.

Druk op (uitwerpen).

READ: bezig met het lezen van informatatie.
Wacht totdat het lezen is voltooid en het afspelen automatisch worden gestart. Afhankelijk van de discstructeur kan dit enigeijd duren.

USB NO SUPRT: het USB-apparaat worden nicht ondersteund.
Gaaar de ondersteuningssite op het achechterblad voormeer informatie over de compatibiliteit van het USB-apparaat.

L L L of : het begin of het einde van de disc is bereikt.

: het teken kan nicht worden weergegeben.

Vraag uw Sony-handelaar advies als deze oplossingen nicht helpen.

Als u het apparaat ter reparatie wegbrengt odomat CD's Niet goed worden afgespeeld,kest u het best de disc meenemen waarmee het probleem is begonnen.

Aansluiting/installatie

Opgelet

• Breng alle aardingskabels maar een gemeinschappelijk aardingspunt.
  Zorg ervoor dat de kabels NietCUSen een schroef geklemd zitten of vast komen te zitten in bewegende delen (bv. zetelrail).
• Voor u aansluitingen maakt, zet u het contact van de auto uit om kortsluiting te voorkomen.
• Sluit de voedingskabel ⑥ aan op het apparaat en de luidspeakers voor u deze aansluit op de auxiliaire voedingsaansluiting.
• Uit veiligheidsoverwegingen moet u eventuele losse, Niet-verbonden kabels met isolatietape isoleren.

Voorzorgsmaatregelen

Kies de installmentieplaatz zorgvuldig zodate het apparaat de bestuurdertiet kan hinderen tijdens het rijden.
- Installer het apparaat Niet opplaatsen waar het wordt blootgesteld aan stof, vuil, overmatige trillingen of hoge temperatures (bv. in direct zonlicht of nabij een verwarmingstoestel).
- Gebruik enkel de bijgeleverde montagehardware voor een veilige en correcte installment.

Opmerking over de voedingskabel (geel)

Wanner u dit apparaat samen met andere stereoapparaten aansluit, moet de amperewaarde van het autocircuit waarop het apparaat aangesloten is hoger zijn dan de som van de amperewaarden van de zekering van elke component.

Aanpassing van de montagehoek

Zorg voor een montagehoek van minder dan 45^

Lijst met onderdelen voor de installmentie

①

②

(3)

(4)

(5)

(6)

• Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen.
• De beugel ① en de beschermende rand ③ worden in de fabriiek aan het apparaat bevestigd. Voor u het apparaat installeert, gebruikt u de ontgrendelingssleutels ② om de beugel ① van het apparaat te verwijdenen. Zie "De beschermende rand en de beugel verwijdenen" (pagea 19) voor meer informatie.
• Bewaar de ontgrendelingssleutels ② voor toekomstig gelebruik. U hebdt deze immers opnieuw nodig als u het apparaat UIT de auto wilt verwijderen.

Verbinding

1 Niet bijgeleverd
2 Luidsprekerimpedantie: 4 - 8 Ω × 4
3 RCA-kabel (niet bijgeleverd)
4 Afhankelijk van het type auto moet u een adapter gebruiken voor een afstandsbediening met kabel (niet bijgeleverd).
*5 Aftankelijk van het type auto moet u een adapter (niet bijgeleverd) gebruiken als de antennaeaansluiting Niet past.

Aansluitingen doorvoeren

Als uw auto uitergerust is met een elektrisch bediende antenne zonder relaisdoos, kan de antennene schadagid raken als u dit apparaat aansluit met de bijgeleverde voedingskabel 6.

1 Naar de luidsprekeraansluiting van de auto

1	Achterluidspreker (rechts)	⊕	Paars
2		⊗	Paars/zwart gestreept
3	Voorluidspreker (rechts)	⊕	Grijs
4		⊗	Grijs/zwart gestreept
5	Voorluidspreker (links)	⊕	Wit
6		⊗	Wit/zwart gestreept
7	Achterluidspreker (links)	⊕	Groen
8		⊗	Groen/zwart gestreept

2 Naar de voedingsaansluiting van de auto

12	Continue voeding	Geel
13	Bediening elektrische Antenne/versterker (REM OUT)	Blauw/wit gestreep
15	Geschakelde voeding	Rood
16	Aarding	Zwart

Eenvoudige subwoooferaansluiting

U Aunt een subwoofer zonder versterker gebruiken door deze aan te sluiten op een awhilesprekerkabel.

Opmerkingen

• De weiterluidsprekkerkabels要去en voorbereid়n.
• Gebruik een subwoofer met een impedantie van 4 tot 8 ohm en met voldoende vermogen om schade te voorkomen.

Aansluiting voor in stand houden van het geheugen

Als de gele voedingskabel aangesloten is, wordt het geheugencircuit altiqd gevoed, zelfs wanneer het contact van de auto uitgeschakeld is.

Luidsprekeraansluiting

• Schakel het apparaat uit voor u de luidsprekers aansluit.
• Gebruik luidspekres met een impedantie van 4 tot 8 ohm en met voldoende vermogen om schade te voorkomen.

Voedingsaansluitingsschema

Gebruik de auxiliaire voedingsaansluiting van uw auto en zorg ervoor dat de kabels correct aangesloten zijn (afhankelijk van de auto).

Auxiliaire voedingsaansluiting

Gewone aansluiting

12	Continue voeding	Geel
15	Geschakelde voeding	Rood

Wonneer de posities van de rode en gele kabels omgekeerd zijn

12	Geschakelde voeding	Geel
15	Continue voeding	Rood

Wanner de auto geen ACC-positie heeft

Na het afstemmen van de verbindingen en het correct schakelen van de voedingskabels, sluit u het apparaat aan op de voeding van de auto. Met alle vragen en problemen over het aansluiten van dit apparaat die Niet aan bod komen in deze gebruiksaanwijzing, kutu terecht bij uw autodealer.

Installatie

De beschemende rand en de beugel verwijdersen

Voor u het apparaat installeert, verwijdert u de beschermende rand ③ en de beugel ① van het apparaat.

1 Duw de zijkanten van de beschermende rand ③ maar binnen en trek de beschermende randশnuiten.

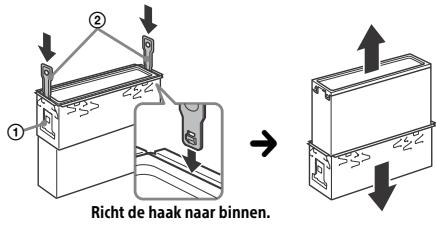

2 Plaats beiden ontgrendelingsleutels ② tot deze vastklikken, trek de beugel ① omlaag en trek cervolgens het apparaat omhoog om ze te scheiden.

Het apparaat in het dashboard monteren

Voor u het apparaat installeert, moet u ervoor zorgen dat de klemmen aan beiden kanten van de beugel ① 2 mmaar binnen gebogen zich.

1 Plaats de beugel ① in het dashboard en buig de klauwenaar buiten zodat de beugel stevig vastzit.

2 Plaats het apparaat in de beugel ① en bevestig verwolgens de beschermende rand ③.

Opmerkingen

• Als de klemmenrecht ofaar buiten gebogen zich, zal het apparaat Niet stevig geinstalleerd zich en kan het eruit vallen.
  Zorg ervoor dat de vier lipjes op de beschermende rand ③ goed vastzitten in de sleuven in het apparatus.

Het voorpaneel verwijderen en vastmaken

Zie "Het voorpaneel verwijderen" (pagina 5) voormeer informatie.

Zekeringen verrangen

Vervang een zekering algijd door een identiek exemplaar. Als de zekering doorbrandt, moet u de voedingsaansluiting controlen en de zekering verrangen. Brandt de zekering verwolgens nogmaals door, dan kan er spreke zijn van

een defect in het apparaat. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar.

Support site

Als u vragen hebt of de recentste ondersteuningenformatie over dit product wilt hebben, gaat u maar de onderstaande website:

Support-Website
