GEBRUIKSAANWIJZING KW-AVX720 JVC

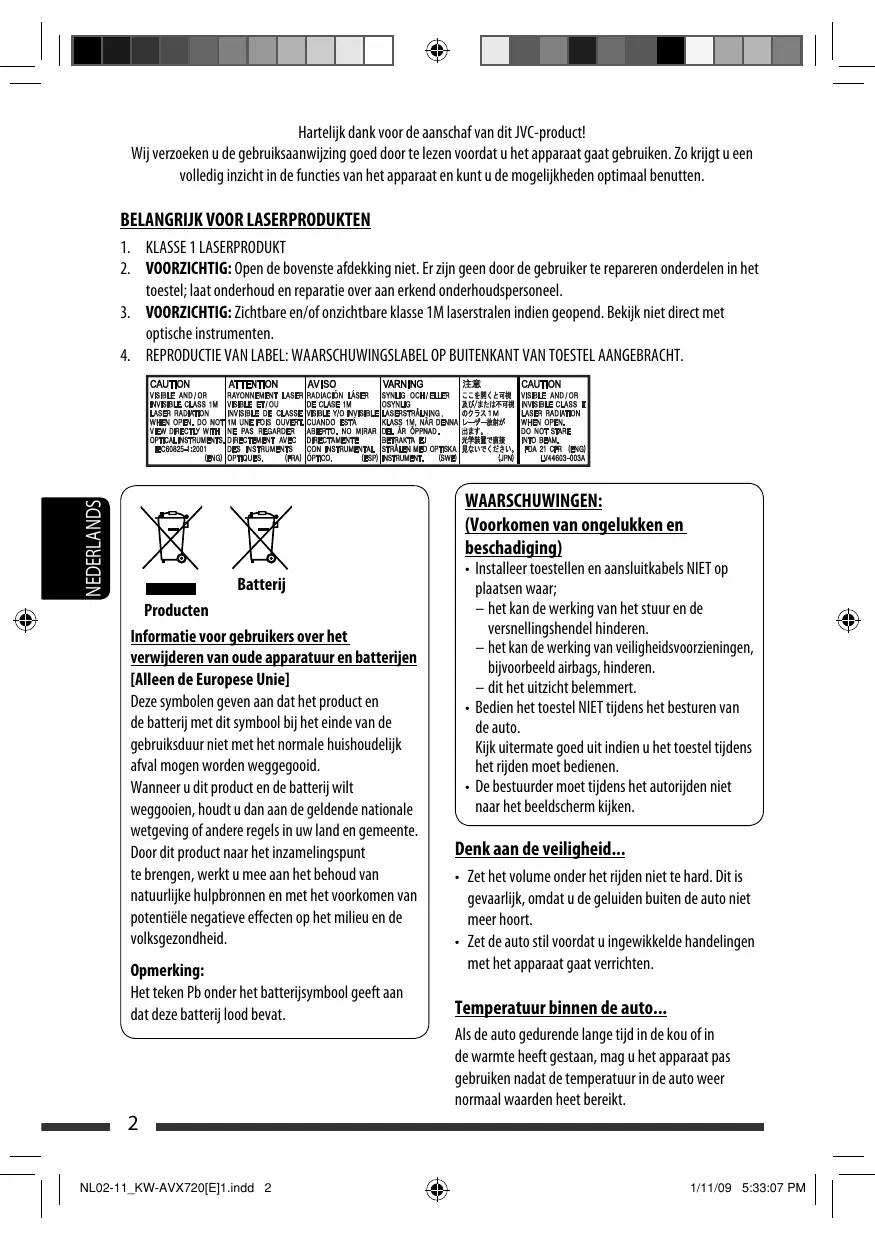

10/2/09 6:16:56 pm Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

BELANGRIJK VOOR LASERPRODUKTEN

1. KLASSE 1 LASERPRODUKT

2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het

toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met

optische instrumenten.

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

NEDERLANDS WAARSCHUWINGEN: (Voorkomen van ongelukken en beschadiging) Batterij Producten Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen [Alleen de Europese Unie] Deze symbolen geven aan dat het product en de batterij met dit symbool bij het einde van de gebruiksduur niet met het normale huishoudelijk afval mogen worden weggegooid. Wanneer u dit product en de batterij wilt weggooien, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid. Opmerking: Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

• Installeer toestellen en aansluitkabels NIET op plaatsen waar; – het kan de werking van het stuur en de versnellingshendel hinderen. – het kan de werking van veiligheidsvoorzieningen, bijvoorbeeld airbags, hinderen. – dit het uitzicht belemmert.
• Bedien het toestel NIET tijdens het besturen van de auto. Kijk uitermate goed uit indien u het toestel tijdens het rijden moet bedienen.
• De bestuurder moet tijdens het autorijden niet naar het beeldscherm kijken. Denk aan de veiligheid...
• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten. Temperatuur binnen de auto... Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

NL02-11_KW-AVX720[E]1.indd 2 1/11/09 5:33:07 PM

• De door u gemaakte instellingen worden tevens gewist (uitgezonderd de geregistreerde Bluetooth apparatuur). ( 28, 40) Geforceerd verwijderen van een disc Voorzorgen voor de monitor:
• De in dit toestel ingebouwde monitor is met hoogwaardige technologie gefabriceerd, maar kan echter een aantal ineffectieve beeldpunten hebben. Dit is onvermijdelijk en duidt niet op een defect.
• Stel de monitor niet aan het directe zonlicht onderhevig.
• Raak het aanraakpaneel niet met een pen of ander voorwerp met scherpe punt aan. Raak de toetsen op het aanraakpaneel direct met uw vingers aan (trek uw handschoenen uit indien u deze aan heeft).
• Indien de temperatuur zeer laag of hoog is... – Het toestel werkt mogelijk onjuist vanwege een abnormale temperatuur. – De beelden worden niet helder getoond of de beweging van beelden is traag. Het beeld en geluid is niet synchroon en de beeldkwaliteit is onder dergelijk omstandigheden mogelijk slechter. NEDERLANDS Het apparaat terugstellen Meer over deze gebruiksaanwijzing Back

• U kunt geforceerd de geplaatste disc verwijderen, ook wanneer de disc is vergrendeld. Vergrendelen/ ontgrendelen van de disc,
• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt. De receiver heeft een functie voor bediening met de stuurafstandsbediening.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.
• Bepaalde bedieningen zijn mogelijk verschillend bij gebruik van de stuur-afstandsbediening.

• <> toont de variabele schermen/menu’s/ bedieningen/instellingen die op het aanraakpaneel verschijnen.
• [ ] toont de toetsen op het aanraakpaneel. bladzijdenummer) toont de referentiepagina van de overeenkomende onderdelen/bedieningen/instellingen.
• Index voor bediening: Voor het gemakkelijk opzoeken van gewenste bedieningen/functies. 65)
• Taal voor aanduidingen: De schermaanduidingen voor de uitleg worden in het Engels getoond. U kunt de taal voor de aanduidingen kiezen met <AV Menu>. ( 15) Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

NL02-11_KW-AVX720[E]1.indd 3 1/9/09 8:00:56 PM Afspeelbare disctypes Disctype DVD

• DTS geluid kan niet worden gereproduceerd. Opnameformaat, bestandstype, etc. Afspeelbaar

• Indien u een DVD-Video met een verkeerde regiocode heeft geplaatst, verschijnt “Region code error” op het scherm. *2 Een DVD-R opgenomen met meerdere grenzen is ook afspeelbaar (behalve voor dual layer-discs). DVD-RW dualdiscs zijn niet afspeelbaar. *3 U kunt afgeronde +R/+RW (alleen videoformaat) discs afspelen. “DVD” is als disctype gekozen wanneer een +R/+RW-disc is geplaatst. +RW dual-discs zijn niet afspeelbaar. Waarschuwing voor weergave van een DualDisc De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden. Let op met het instellen van het volume: Digitale apparatuur (CD/USB) produceren weinig ruis in vergelijking met andere bronnen. Verlaag derhalve het volume alvorens de weergave van deze digitale bronnen te starten zodat beschadiging van de luidsprekers door een plotselinge sterke volumeverhoging wordt voorkomen.

NL02-11_KW-AVX720[E]1.indd 5 1/9/09 8:00:57 PM Basisbediening Gebruik van het monitorpaneel/aanraakpaneel Tonen van het <AV Menu> scherm, ( USB-kabel van de achterkant van het toestel, ( 13) Tonen van het <Source Menu> scherm, ( 39)

Tonen/verwijderen van de Short Cut iconen, (

• Dempen van het geluid (indien de stroom is ingeschakeld).
• Uitschakelen van de stroom. (Houd ingedrukt) Veranderen van de display-informatie. *1
• Instellen van het volume.
• Bluetooth PHONE : Instellen van het volume van de binnenkomende gesprekken. *2 Afstandsbedieningssensor Aanraakpaneel (zie de volgende bladzijden).
• De meeste bedieningen worden met gebruik van het aanraakpaneel uitgelegd, tenzij anders wordt vermeld.
• Het scherm dooft indien er gedurende ongeveer 10 seconden (afhankelijk van de <Illumination> instelling) geen bediening 19) wordt uitgevoerd. ( 7 Bewegingssensor 8 • Activeren/annuleren van TA- standbyontvangst. *3
• Tonen van het <PTy Search> menu. (Houd ingedrukt) 9 • Voor het kiezen van de bron. *4 TUNER = DAB = DISC (DVD/VCD/CD) = USB/ iPod = CD-CH/iPod/EXT-IN = Bluetooth PHONE = Bluetooth AUDIO = AV-IN = (terug naar het begin)
• Bluetooth PHONE : Oproepen van <Dial Menu> scherm. *5 (Houd ingedrukt) *1 – *5 :

• Afwisselend kiezen van “HEAD MODE” en “iPod MODE” (Houd ingedrukt) q • Tonen van het <Open/Tilt> scherm. *6 [Open] : Openen van het monitorpaneel. [Eject] : Uitwerpen van de disc. [Close] : Sluiten van het monitorpaneel. [Tilt +] : Open kantelen van het monitorpaneel. [Tilt –] : Dicht kantelen van het monitorpaneel.
• Uitwerpen van de disc en tonen van het <Open/Tilt> scherm. (Houd ingedrukt)
• Sluiten van het monitorpaneel wanneer het paneel geopend is. w Monitorpaneel *1 De beschikbare display-informatie verschilt afhankelijk van de gekozen weergavebron. ( 56) *2 Deze instelling heeft geen effect op het volume van andere bronnen. *3 De TP indicator licht op wanneer geactiveerd; en knippert wanneer het toestel op een andere zender met Radio Data Systeem signalen afstemt. Indien een DAB-tuner is aangesloten, werkt TAstandbyontvangst tevens voor het opzoeken van DAB-services. *4 De bronnen die beschikbaar zijn, zijn afhankelijk van de externe componenten die zijn aangesloten, de media die is bevestigd en de door u gemaakte <Input> instellingen. ( 18) *5 Alleen wanneer een Bluetooth telefoon is verbonden. *6 Grijs-gekleurde onderdelen kunnen niet worden gebruikt. U kunt het volume tevens instellen door uw vinger zoals afgebeeld over het aanraakpaneel te bewegen. Door uw vinger over het aanraakpaneel te verschuiven, gebeurt hetzelfde als wanneer u [5 / ∞ / 4 / ¢] aanraakt. Verlichting van het aanraakpaneel en toetsen Afhankelijk van de <Illumination> instelling. 19)

• Uitgeschakeld: Indien u gedurende ongeveer 10 seconden geen bediening uitvoert.
• Weer ingeschakeld: – Wanneer u het aanraakpaneel aanraakt of uw hand erbij in de buurt komt. – Wanneer u de afstandsbediening gebruikt. – Wanneer een gesprek/SMS wordt ontvangen (voor Bluetooth mobiele telefoon). – Wanneer de bron automatisch door ontvangst van verkeersinformatie/PTY-programma wordt veranderd. – Wanneer een signaal van de achteruitkijkcamera wordt ontvangen.
• Altijd ingeschakeld: – Wanneer het <AV Menu> scherm wordt getoond. – Wanneer het <Source Menu> scherm wordt getoond. – Wanneer het <Open/Tilt> scherm verschijnt. – Wanneer <Illumination> op <Normal> is gesteld. NEDERLANDS p • Kiezen van “USB/ iPod” als bron. Vervolg op de volgende bladzijde INTRODUCTIE NL02-11_KW-AVX720[E]1.indd 7

1/9/09 8:00:58 PM <Source Menu> scherm U kunt de bron tevens met gebruik van het aanraakpaneel kiezen. SOURCE Source Menu TUNER FM1

BAND Verlaten Huidige bron Short-cut iconen Met gebruik van de short-cut iconen kunt u snel vaak gebruikte functies oproepen. De beschikbare iconen verschillen afhankelijk van de gekozen bron. SOURCE TUNER FM1

Tonen van het <Illumination> menu. ( 19) Pop Music 3:00 Veranderen van geluidsfunctie.

BAND Het short-cut venster verschijnt.

• Druk nogmaals op de toets om het venster te sluiten. FM1

BAND Druk op een short-cut icoon. Setup Illumination Motion Sensitiv. Initialize 23) Tonen van het <Aspect> menu.

Beep Telephone Muting 20) Activeren of uitschakelen van herhalen van fragment/hoofdstuk

Normal Proximity/Motion Proxi/Motion-LCD Touch Panel Touch Panel - LCD Back 22) Activeren van mededelingenstandbyontvangst ( 23) Tonen van het <PTy Search> menu. ( 31) Activeren van de <Voice Dialing> functie. ( 27) Tonen van het <Redial> menu.

27) Het overeenkomende scherm verschijnt.

NL02-11_KW-AVX720[E]1.indd 8 10/2/09 5:12:51 pm Gebruik van de afstandsbediening (RM-RK252) Plaatsen van batterijen

NEDERLANDS Plaats de batterijen met de polen (+ en –) in de juiste richting in de afstandsbediening. Let op:

• De batterij kan ontploffen indien verkeerd geplaatst. Vervang uitsluitend door een van het zelfde of gelijkwaardig type.
• Stel batterijen niet aan extreme hitte van zonlicht, vuur of dergelijk onderhevig. Vervang de batterijen indien het bereik voor het gebruik van de afstandsbediening aanzienlijk kleiner wordt. Gebruik van de afstandsbediening:
• Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel.
• Stel de afstandbedieningssensor NIET aan schel licht bloot (direct zonlicht of lamplicht). De volgende bedieningen zijn van toepassing op alle bronnen.
• Gemakkelijk opzoeken van diverse bedieningen voor verschillende soorten bestanden, 35, 36.

• Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
• Houd ingedrukt voor het uitschakelen van de stroom. 2 5/∞ toetsen

• TUNER/DAB: Kiezen van voorkeurzenders/ services. Vervolg op de volgende bladzijde INTRODUCTIE NL02-11_KW-AVX720[E]1.indd 9

• DISC/USB: – DVD-Video: Kiezen van de titel. – DVD-VR: Kiezen van programma/ weergavelijst. – USB/andere discs (uitgezonderd VCD/CD): Kiezen van mappen, indien aanwezig.
• CD-CH : – Kiezen van mappen, indien aanwezig.
• iPod: – 5 : Oproepen van het hoofdmenu (en vervolgens werken 5 / ∞ / 4 / ¢ als menukeuzetoetsen). 5 : Terugkeren naar het voorgaande menu. ∞ : Bevestigen van de keuze. – ∞ : Pauzeren of voortzetten van de weergave. NEDERLANDS 4 / ¢ toetsen
• TUNER/DAB: – Automatisch opzoeken van zenders/ ensembles door kort te drukken. – Handmatig opzoeken van zenders/ensembles door even ingedrukt te houden.
• DISC/USB/CD-CH: – Achterwaarts verspringen/voorwaarts verspringen door kort te drukken. – Achterwaarts zoeken/voorwaarts zoeken door even ingedrukt te houden.
• iPod: – Achterwaarts verspringen/voorwaarts verspringen door kort te drukken. – Achterwaarts zoeken/voorwaarts zoeken door even ingedrukt te houden.
• iPod: – Achterwaarts verspringen/voorwaarts verspringen door kort te drukken. – Achterwaarts zoeken/voorwaarts zoeken door even ingedrukt te houden. Tijdens de menukeuzefunctie: – Druk kort voor het kiezen van een onderdeel. (Druk vervolgens op ∞ om de keuze te bevestigen.) – Houd ingedrukt om tegelijkertijd 10 onderdelen te verspringen.
• Bluetooth AUDIO: – Achterwaarts verspringen/voorwaarts verspringen door kort te drukken. 3 VOL (volume) + / – toetsen

• Voor het instellen van het volume.
• Bluetooth PHONE : – Instellen van het volume van de binnenkomende gesprekken. 2nd VOL (volume) toetsen
• Wordt niet voor dit toestel gebruikt. 4 * ASPECT toets

• Verandert de aspectratio van de weergavebeelden.

PHONE toets Alleen wanneer een Bluetooth telefoon is verbonden.

• Oproepen van <Dial Menu> scherm.
• Oproepen van <Redial> menu wanneer even ingedrukt.
• Beantwoorden van binnenkomende gesprekken. 6 * SETUP toets

• Wordt niet voor dit toestel gebruikt. 7 * TOP M (menu) toets

• DVD-Video: Toont het discmenu.
• DVD-VR: Tonen van het Original Program scherm.
• VCD: Voortzetten van PBC-weergave. 8 OSD (in-beelddisplay) toets

• Tonen van de in-beeldbalk.
• Functioneert niet als “ ”.

• Functioneert met andere toetsen. p DISP (display) toets

• Veranderen van de display-informatie. q 1 / ¡ toetsen

• DISC/USB/ iPod: Achterwaarts/voorwaarts zoeken.

NL02-11_KW-AVX720[E]1.indd 10 1/9/09 8:00:59 PM

• Voor het kiezen van de bron. e 3 (weergave) / 8 (pauze) toets

• DISC/USB/ iPod : Starten/pauzeren van de weergave.
• Bluetooth PHONE : Beantwoorden van binnenkomende gesprekken.

(einde gesprek) toets

• Bluetooth PHONE : Eindigen van het gesprek. BAND toets
• TUNER/DAB: Kiezen van de golfband. 7 (stoppen) toets
• DISC/USB/ iPod : Stopt de weergave.
• Bluetooth AUDIO: Pauzeert. t * RETURN toets

• VCD: Terugkeren naar het PBC menu. o DIRECT toets

• DISC/USB: Activeren van de directe zoekfunctie voor een hoofdstuk/titel/ programma/weergavelijst/map/fragment wanneer tegelijk ingedrukt met de SHIFT toets 36). CLR (wissen) toets
• DISC/USB: Wissen van een fout wanneer tegelijk met de SHIFT toets ingedrukt. SURROUND toets
• Wordt niet voor dit toestel gebruikt.
• Functioneren als cijfertoetsen wanneer tegelijkertijd met de SHIFT toets ingedrukt. – DISC/USB : Opzoeken van een hoofdstuk-/titel/weergavelijst-/map-/fragment-nummer na het activeren van de zoekfunctie door tegelijk op SHIFT en DIRECT te drukken. ( 36) – TUNER/DAB : (Nummer 1 t/m 6): Invoeren van een voorkeurzender-/servicenummer. y * MENU toets NEDERLANDS w SOURCE toets

• DVD-Video: Toont het discmenu.
• DVD-VR: Toont het Play List scherm.
• VCD: Voortzetten van PBC-weergave. u * % / fi toetsen

• DVD-Video: Maken van keuzes/instellingen.
• CD-CH: Veranderen van discs in het magazijn. @ / # toetsen

• DVD-Video: Maken van keuzes/instellingen.
• DivX/MPEG Video: Ongeveer 5 minuten terug of verder verspringen. ENT (invoer) toets
• Bevestigen van de keuze. i DUAL toets

• Wordt niet voor dit toestel gebruikt.
• Functioneert niet als “#”. INTRODUCTIE NL02-11_KW-AVX720[E]1.indd 11

INTRODUCTIE NL12-21_KW-AVX720[E]1.indd 12 1/16/09 4:37:59 PM AV-menubediening U kunt voor de meeste bedieningen en instellingen het <AV Menu> gebruiken. De beschikbare menuonderdelen die op het aanraakpaneel verschijnen, verschillen afhankelijk van de gekozen bron.

• Niet-beschikbare onderdelen zijn grijs-gekleurd. De volgende stappen zijn de basishandelingen die moeten worden uitgevoerd.
• U kunt bedieningen uitvoeren/instellingen veranderen door deze stappen te volgen, tenzij anders wordt vermeld. ~ Inschakelen van de stroom. ! Druk op het gewenste icoon/onderdeel voor de uit te voeren bediening/te maken instellingen. Toont de volgende laag/instelbaar onderdeel indien aanwezig Terugkeren naar de voorgaande menupagina Setup Demonstration Wall Paper Color Scroll Dimmer Dimmer Time Set Auto

Ÿ Tonen van het <AV Menu> scherm. BAND Toont de resterende tijd totdat het huidige scherm automatisch wordt gesloten. Verder naar de volgende menupagina NEDERLANDS Back Terugkeren naar het voorgaande scherm.

• Bepaalde instellingen openen het sub-instelscherm niet, maar door een optie te kiezen wordt de instelling veranderd.

22 – 24 25 – 26 27 – 29 Vervolg op de volgende bladzijde AV MENU NL12-21_KW-AVX720[E]1.indd 13

1/16/09 4:38:01 PM Basisinstelling: Onderstreept Menu-onderdeel Demonstration (Demonstratie) Kiesbare instelling/onderdeel ♦ Off ♦ On : Geannuleerd. : Activeren van de demonstratie op het scherm. Raak het scherm aan voor het tijdelijk stoppen. ( 12) Color (Kleur) U kunt de kleur voor het achtergrondbeeld kiezen. ♦ Blue, Light-Blue, Red, Orange, Yellow, Green, Purple, Dark-Blue, Dark-Green, Brown, Light-Brown, Black Scroll (Scroll) ♦ Off ♦ Once ♦ Auto : Geannuleerd. : De informatie wordt eenmaal rollend getoond. : Het rollen van tekst wordt herhaald (met intervallen van 5 seconden).

• De tekst wordt ongeacht de gemaakte instelling rollend getoond wanneer u de informatiebalk aanraakt. Dimmer (Dimmer) ♦ Off ♦ On ♦ Auto Dimmer Time Set (Dimmer Tijd) Instellen van de start- en ( Dimmer Level (Dimmerniveau) U kunt de helderheid voor de dimmer kiezen. ♦ 01 (helder), 02 (midden), 03 (donker) Display NEDERLANDS Wall Paper U kunt het achtergrondbeeld voor het scherm kiezen. (Achtergrondbeeld) ♦ Bright, Future, Horizon, Plain : Geannuleerd. : Activeert de dimmer. : De verlichting van de monitor wordt zwakker wanneer u de koplampen aanzet. *1 ♦ Dimmer Time Set : Activeren van de dimmertijd-instelling (zie hieronder). ) stoptijden ( ) voor de dimmer. Bright (Helderheid) U kunt de helderheid van het scherm instellen. ♦ –15 t/m +15; Basisinstelling 00 Picture Adjust U kunt de volgende instellingen maken zodat de aanduidingen op het scherm (Beeldinstelling) *2 duidelijk en helder zijn voor het bekijken van het weergavebeeld. De instelling wordt vastgelegd—een voor “DISC/USB/ iPod” (algemeen) en een andere voor “AV-IN”. Druk op [5] of [∞] om in te stellen. (–15 t/m +15; Basisinstelling 00) ♦ Bright ♦ Contrast ♦ Color ♦ Tint

Stel in indien het beeld te licht of te donker is. Instellen van het contrast. Stel de kleur van het beeld in—lichter of donkerder. Stel de tint in indien de huidskleur onnatuurlijk is (alleen in geval van het <NTSC> kleursysteem). *1 Het ILLUMINATION CONTROL draad moet worden aangesloten. (Zie de Handleiding voor installatie/aansluiting). *2 Alleen instelbaar indien “ DISC/USB/ iPod” (de geplaatste media moet beelden of film hebben) of “AV-IN” als bron is gekozen.

NL12-21_KW-AVX720[E]1.indd 14 11/2/09 5:04:40 pm Menu-onderdeel Kiesbare instelling/onderdeel Aspect U kunt de aspectratio van het beeld veranderen. (Beeldverhouding)*3 Aspectratio van het ontvangen signaal 4:3 16:9 Regular: Voor 4:3 oorspronkelijke beelden Full: Voor 16:9 oorspronkelijke beelden Klok Auto:

• Voor “DISC”: De aspectratio wordt automatisch in overeenstemming met de binnenkomende signalen ingesteld.
• Voor andere videobronnen: De aspextratio is op <Regular> gesteld. Language (Taal)*4 Kiezen van de taal voor de aanduidingen op het scherm. ♦ English, Español, Français, Deutsch, Italiano, Nederlands, Svenska, Dansk, Руccĸий, Português
• De tekens die u voor titels kunt gebruiken, zijn verschillen afhankelijk van de gekozen taal. ( 56) Time Set (Tijd Instellen) Basisinstelling 0:00 Time Format (Tijd Formaat) 12) Kies het 12-uur systeem of 24-uur systeem. ( ♦ 12 Hours, 24 Hours; Basisinstelling 24 Hours OSD Clock (OSD Klok) ♦ Off ♦ On : Geannuleerd. : De kloktijd wordt op het weergavebeeld getoond. Clock Adjust (Klokinstelling) ♦ Auto : De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het Radio Data System-signaal ingesteld. : Geannuleerd. ♦ Off NEDERLANDS Display Panorama: Voor het normaal bekijken van 4:3 beelden op het breedbeeld.

• Niet instelbaar indien er geen beeld wordt getoond. *4 Schakel de stroom even uit en dan weer in zodat de gemaakte instelling effectief wordt. Vervolg op de volgende bladzijde AV MENU NL12-21_KW-AVX720[E]1.indd 15

10/2/09 5:16:46 pm Menu-onderdeel Kiesbare instelling/onderdeel Menu Language (Menutaal) *5 Kies de menutaal; Basisinstelling English ( Audio Language (Audiotaal) *5 Kies de taal voor het geluid; Basisinstelling English ( Subtitle (Ondertitels) *5 Kies de taal voor de ondertitels of het niet tonen van de ondertitels <Off>; Basisinstelling English ( 57) Monitor Type (Type Monitor) *5 Kies het monitortype voor het bekijken van breedbeelden op de externe monitor. ♦ 16:9 : Kies indien de aspectratio van de externe monitor 16:9 is. ♦ 4:3LB (Letterbox)/ : Kies indien de aspectratio van de externe 4:3PS (Pan Scan) monitor 4:3 is. 16:9 4:3LB 57) OSD Position (OSD Instelling) *5 Kies de positie voor de in-beeldbalk. ( 38) : Hogere positie. : Lagere positie. File Type (Bestandstype) *5 Kies het af te spelen bestandstype indien er meerdere soorten bestanden op een disc/USB zijn opgenomen. U kunt deze instelling afzonderlijk voor iedere bron vastleggen—“DISC/USB”. ♦ Audio : Afspelen van audiobestanden. ♦ Still Picture : Afspelen van JPEG-bestanden. ♦ Video : Afspelen van DivX/MPEG1/MPEG2-bestanden. ♦ Audio&Video : Afspelen van audiobestanden en DivX/MPEG1/ MPEG2 bestanden. DivX Regist. (Registration) (DivX Registratie) *5 Dit toestel heeft zijn eigen registratiecode. Na weergave van een bestand met een registratiecode, wordt de registratiecode van dit toestel ter auteursrechtbescherming overschreven. iPod Artwork (iPod Illustratie) *6 Tijdens weergave van een fragment (met “HEAD MODE”), wordt het voor dat fragment opgenomen Artwork (Illustratie) op de monitor getoond. ♦ Off : Geannuleerd. ♦ On : Activeren van het Illustratie display. Druk herhaaldelijk op DISP om Illustratie te tonen.

• Het duurt 5 seconden of langer om Illustratie te tonen en u kunt tijdens het laden van Illustratie geen bediening uitvoeren. Disc NEDERLANDS 4:3PS 57) *5 Alleen kiesbaar voor “DISC/USB”. (De weergave stopt wanneer u de instelling verandert). *6 Verspring van fragment zodat u instelling effectief wordt.

NL12-21_KW-AVX720[E]1.indd 16 10/2/09 5:16:47 pm Menu-onderdeel Kies het signaalformaat dat via de DIGITAL OUT (optisch) aansluiting wordt uitgestuurd. ( 55) ♦ PCM : Kies voor een versterker of decoder die niet voor Dolby Digital of MPEG Audio geschikt is of wanneer u opnameapparatuur heeft aangesloten. ♦ Dolby D : Kies indien u een versterker of decoder heeft aangesloten die geschikt voor Dolby Digital is. ♦ Stream : Kies indien u een versterker of decoder heeft aangesloten die geschikt is voor Dolby Digital of MPEG Audio. Down Mix Bij weergave van een multikanaal disc, heeft deze instelling effect op de (Kanaalreductie) *7 signalen die via de LINE OUT aansluitingen worden gereproduceerd. ♦ Dolby Surr. : Kies voor multikanaal surroundgeluid indien een voor Dolby Surround geschikte versterker is aangesloten. ♦ Stereo : Kies normaliter deze instelling. U krijgt ook tijdens weergave van Dolby Digital software met een laag volume D. (Dynamic) Range Compres. een krachtig geluid. (Compression) (D. ♦ Auto : Kies om het effect voor multikanaal gecodeerde software Bereik Comprim) *7 te gebruiken. ♦ On : Kies om deze functie altijd te gebruiken. IF Band Width (IF-Bandbreedte) ♦ Auto Tuner ♦ Wide AF Regional (AF-Regionaal) NEDERLANDS Disc D. (Digital) Audio Output (D. Audio Output) *7 Kiesbare instelling/onderdeel : De gevoeligheid van de tuner wordt verhoogd om interferentieruis van in de buurt zijnde zenders te verminderen. (Het stereo-effect gaat mogelijk verloren.) : Onderhevig aan interferentie van in de buurt liggende zenders, maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijft behouden. Indien de signalen van de huidige ontvangen zender verzwakken, kunt u de ontvangst van netwerk-volgen veranderen. ( 50)

• Zie tevens <DAB AF>, indien u een DAB-tuner heeft aangesloten ♦ Off : Geannuleerd—niet kiesbaar indien <DAB AF> op <On> is gesteld. ♦ AF Reg. : Schakelt naar een andere zender die hetzelfde (Regional) programma uitzendt. De REG indicator licht op. ♦ AF : Overschakelen naar een andere zender. Het programma verschilt mogelijk van het huidige ontvangen programma (de AF indicator licht op). *7 Alleen kiesbaar voor “DISC/USB”. (De weergave stopt wanneer u de instelling verandert). Vervolg op de volgende bladzijde AV MENU NL12-21_KW-AVX720[E]1.indd 17

10/2/09 5:16:48 pm Menu-onderdeel Indien u TA-standbyontvangst ( 6) heeft geactiveerd, schakelt het toestel tijdelijk over van de huidige bron, uitgezonderd AM, naar verkeersinformatie (TA) indien beschikbaar. U kunt het volume voor TA vooraf instellen.

• Het volume verandert naar het ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het ingestelde niveau is. ♦ VOL 00 t/m 30 (of 50) *8; Basisinstelling VOL 15 Program Search (Programma Zoeken) *9 Indien voorkeurzenders zijn gekozen, wordt normaliter op een voorkeurzender afgestemd. Indien de signalen van een FM Radio Data System voorkeurzender niet sterk genoeg zijn, stemt dit toestel met gebruik van AF-data op een andere zender van hetzelfde netwerk af die mogelijk hetzelfde programma maar met sterkere signalen uitzendt. ♦ On : Kies om te activeren. ♦ Off : Geannuleerd. DAB AF (DAB AF) *10 Tijdens ontvangst van een DAB-service: Wanneer u in een gebied rijdt waar een service niet meer kan worden ontvangen, stemt deze receiver automatisch op een ander ensemble of FM Radio Data System-zender af die hetzelfde programma uitzendt. Tijdens ontvangst van een FM Radio Data System-zender: Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma uitzendt als de FM Radio Data System-zender, wordt met dit toestel automatisch op de DAB-service afgestemd. ♦ On : Kies om te activeren. ♦ Off : Geannuleerd. AV Input (AV Ingang) *11 U kunt het gebruik van de LINE IN en VIDEO IN aansluitingen bepalen. ( 47) ♦ Off : Kies indien er geen component is aangesloten (“AV-IN” wordt bij het aanbieden van bronnen overgeslagen). ♦ iPod (Off) : Kies wanneer de iPod/iPhone middels de USB audio- en videokabel voor iPod/iPhone is verbonden. ( 45) ♦ Audio&Video : Kies indien u een AV-component als bijvoorbeeld een videorecorder heeft aangesloten. ♦ Audio : Kies indien u audio-apparatuur als bijvoorbeeld een draagbare audiospeler heeft aangesloten. ♦ Camera *12 : Kies indien u een achteruitkijkcamera voor het tonen van beelden (die worden opgenomen) heeft verbonden. ♦ Navigatie : Kies indien u een navigatiesysteem heeft aangesloten. 48) Tuner TA Volume (TA-Volume) Invoer NEDERLANDS Kiesbare instelling/onderdeel *8 Afhankelijk van de ingestelde versterking voor de versterker. *9 Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd. *10 Verschijnt alleen indien een DAB-tuner is aangesloten. *11 Niet kiesbaar indien “AV-IN” als bron is gekozen. *12 Het REVERSE GEAR SIGNAL draad moet worden aangesloten. Zie de Handleiding voor installatie/aansluiting. Het achteruitzicht van de camera verschijnt met de <Full> aspectratio op het scherm (ongeacht de ingestelde aspectratio) wanneer u de auto in zijn achteruit (R) schakelt. Door een druk op DISP op het monitorpaneel of wanneer u de versnelling in een andere stand dan achteruit (R) zet, wordt het beeld van de achteruitkijkcamera gewist.

NL12-21_KW-AVX720[E]1.indd 18 10/2/09 5:16:48 pm Kiesbare instelling/onderdeel External Input (Externe Voor het verbinden van externe apparatuur met de CD-wisselaaraansluiting Ingang) *13, *14 op het achterpaneel. ♦ Changer/iPod *15 : CD-wisselaar, ( 43), iPod, ( 46). ♦ External : Een andere bron die hierboven beschreven, 48). Beep (Pieptoon) ♦ Off ♦ On : Geannuleerd. : De pieptoon voor een toetsdruk wordt geactiveerd. Telephone Muting (Telefoon Mute) *16 ♦ Off ♦ Muting1, : Geannuleerd. : Kies de functie waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon. Illumination (Verlichtingen) U kunt de verlichting van het scherm en de toetsen op het monitorpaneel uitschakelen wanneer het toestel is ingeschakeld. (

Muting2 Overige Toetsen op het monitorpaneel Motion Sensitiv. (Motion Sensitiv.) Scherm NEDERLANDS Invoer Menu-onderdeel Normal: Altijd opgelicht. Proximity/Motion: Licht op wanneer uw Altijd opgelicht. hand in de buurt van de toetsen komt. Altijd opgelicht. Proxi/Motion-LCD: Licht op wanneer uw Licht op wanneer uw hand in de buurt van de hand in de buurt van de toetsen komt. toetsen komt. Touch Panel: Altijd opgelicht. Licht op wanneer uw vinger de toetsen of het aanraakpaneel raakt. Touch Panel-LCD: Licht op wanneer uw Licht op wanneer uw vinger de toetsen of het vinger de toetsen of het aanraakpaneel raakt. aanraakpaneel raakt. Veranderen van de gevoeligheid van de sensor voor <Illumination> (hierboven). ♦ Low, Mid, High Initialize (Initialiseer) Terugstellen van alle door u gemaakte instellingen met het <AV Menu>. Houd [Enter] even ingedrukt voor het terugstellen van de instellingen en stel het toestel vervolgens terug. ( *13 Niet vereist voor de Bluetooth adapter en DAB-tuner. Deze worden automatisch herkend. *14 Niet kiesbaar indien het met de CD-wisselaaraansluitingen verbonden component als bron is gekozen. *15 De naam van het component dat met de CD-wisselaaraansluiting is verbonden, wordt getoond. *16 Het TEL MUTING draad moet worden aangesloten. Zie de Handleiding voor installatie/aansluiting. AV MENU NL12-21_KW-AVX720[E]1.indd 19

11/2/09 5:04:41 pm Kiezen van een voor het muziekgenre passende vastgelegde geluidsfunctie. ♦ Flat (Basisinstelling), Hard Rock, R&B, Pop, Jazz, Dance, Country, Reggae, Classic, User1, User2, User3

Stel in en leg vervolgens vast. Equalizer Tonen van het <AV Menu> scherm. Back Edit BAND

Roep het <Equalizer> scherm op. Maak de instellingen door iedere balk direct te verplaatsen. User Store NEDERLANDS AV Menu User1 User2 User3 Back

Bijv.: Vastleggen onder <User2>. Kies een geluidsfunctie. Equalizer Naar de overige 6 geluidsfuncties. Bijv.: Met <Hard Rock> gekozen Vastleggen van uw eigen instellingen U kunt uw instellingen onder <User1>, <User2> en <User3> vastleggen.

Voer stappen 1 en 2 hierboven uit om het <Equalizer> scherm op te roepen.

15 kHz Flat 1 kHz Edit 400 Hz Back 150 Hz Geluidsfunctie 60 Hz Reeds vastgelegde egalisatiewaarden

NL12-21_KW-AVX720[E]1.indd 20 1/9/09 7:59:37 PM Basisinstelling: Onderstreept Menu-onderdeel Fader/Balance (Fader/ Balans) Kiesbare instelling/onderdeel Fader : Instellen van het balans tussen de voor- en achterluidsprekers.

• Stel het faderniveau op “0” indien u slechts twee luidsprekers gebruikt. ♦ F6 t/m R6; Basisinstelling 0 Balance : Instellen van het balans tussen de linker- en rechterluidsprekers. ♦ L6 t/m R6; Basisinstelling 0 Druk op [ 5/∞/2/3 ] om in te stellen. Fader/Balance Reset Fader Balance 0 Volume Adjust (Volume Instellen)*1 Maak een instelling en leg het ingestelde volumeniveau voor iedere bron vast in overeenstemming met het FM-volumeniveau. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert.
• <Fix> verschijnt indien “ TUNER/Bluetooth PHONE” als bron is gekozen. ♦ –12 t/m +12; Basisinstelling 00 Subwoofer Level (Subwoofer Niveau) ♦ –06 t/m +08; Basisinstelling 00 High Pass Filter (High Pass Filter) ♦ Through ♦ On Crossover (Crossover) NEDERLANDS Back Instellen van het subwooferuitgangsniveau. : Kies indien er geen subwoofer is aangesloten. : Kies indien u een subwoofer heeft aangesloten. Kies de drempelfrequentie voor de voor-/achterluidsprekers en de subwoofer in. ♦ 80Hz, 120Hz, 150Hz Amplifier Gain (Verst. Vermogen) *2 U kunt het maximale volumeniveau van deze receiver veranderen. ♦ Off : De ingebouwde versterker wordt uitgeschakeld. ♦ Low : VOL 00 t/m 30 (Kies indien het maximale vermogen van de luidsprekers lager dan 50 W is.) ♦ High : VOL 00 t/m 50 *1 Voor “ DISC/USB”: u kunt de instellingen afzonderlijk maken, afhankelijk van het audioformaat—Dolby digital/ MPEG Audio en overige. *2 Het volumeniveau wordt automatisch “VOL 30” indien u <Low> kiest wanneer het volume hoger dan “VOL 30” is. AV MENU NL12-21_KW-AVX720[E]1.indd 21

1/9/09 7:59:38 PM Basisinstelling: Onderstreept Instelbare onderdelen met respektievelijk de volgende bronnen:

• AV-IN, EXT-IN : Title Entry Menu-onderdeel Mono (Mono) Kiesbare instelling/onderdeel Activeer mono-ontvangst indien een stereo FM-uitzending slecht ontvangbaar is. : De FM-ontvangst wordt verbeterd wanneer mono is geactiveerd, maar het stereo-effect gaat echter verloren. De MONO indicator licht op. ♦ OFF : Herstellen van het stereo-effect. NEDERLANDS ♦ ON SSM(Strong-station U kunt automatisch 6 zenders voor iedere FM-golfband vastleggen. Sequential Memory) • Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM(achtereenvolgend golfband vastgelegd. vastleggen van sterke Mode zenders) (SSM) Mono SSM PTy Standby PTy Code Start News Back PTy Standby (PTy-Standby) Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma. Indien een DAB-tuner is aangesloten, werkt PTY-standbyontvangst tevens voor het opzoeken van DAB-services. ♦ ON : Activeer PTY-standbyontvangst. (De PTY indicator licht op; en knippert wanneer het toestel afstemt op een andere zender die Radio Data System signalen levert.) ♦ OFF : Geannuleerd. PTy Code (PTy-Code) U kunt de PTY-code (

50) voor PTY-standbyontvangst veranderen.

Mode Back *1 Niet van toepassing met “iPod MODE”. ( 45)

NL22-29_KW-AVX720[E]1.indd 22 10/2/09 5:19:55 pm Menuonderdeel Kiesbare instelling/onderdeel D. (Dynamic) Range Control (D. Bereik Control) Bepaalde DAB-services leveren met de normale programmasignalen ook signalen voor het regelen van het dynamisch bereik (DRC). Met DRC wordt het geluid van laag niveau versterkt voor een duidelijkere weergave bij omgevingslawaai.

• De DRC indicator licht op wanneer u op een service heeft afgestemd die DRC-signalen levert. Het effect wordt sterker naarmate u een hoger nummer kiest.

♦ OFF/DRC 1/DRC 2/DRC 3

Announce Standby (Melding Standby) Met mededelingen-standbyontvangst kan het toestel tijdelijk van iedere bron, uitgezonderd FM/AM, overschakelen naar uw favoriete DAB-service (mededelingentype). ♦ ON : Activeer mededelingen-standbyontvangst. (De ANN indicator licht op; en knippert wanneer het toestel afstemt op een andere service die de gerelateerde signalen levert.) ♦ OFF : Geannuleerd. Announce Code (MdedelingCode) U kunt het mededelingen-type voor mededelingen-standbyontvangst veranderen. Mode News, Weather, Event, Special Event, Radio Info, Sports News, Financial News Back De beschikbare onderdelen verschillen afhankelijk van het soort disc en weergavebestand. iPod

CD-CH JPEG VCD/CD USB JPEG DivX/MPEG/ MP3/WMA/ WAV Herhalen DVD-VR DISC Soort disc/ bestand MPEG/MP3/ WMA/WAV Bron DVD-Video Repeat (Herhalen)*2 NEDERLANDS ♦ Transport News, Warning, Chapter Title Program Disc Folder Track One All Off ♦ Chapter ♦ Title ♦ Program ♦ Disc ♦ Folder ♦ Track ♦ One ♦ All ♦ Off : Herhalen van het huidige hoofdstuk. : Herhalen van de huidige titel. : Herhalen van het huidige programma (voor DVD-VR, niet beschikbaar bij het afspelen van een weergavelijst). : Herhalen van alle fragmenten van de huidige disc. : Herhalen van alle fragmenten van de huidige map. : Herhalen van het huidige fragment. (Voor VCD: Wanneer PBC niet in gebruik is.) : Functioneert hetzelfde als “Herhaal Eén” van de iPod. : Functioneert hetzelfde als “Herhaal Alle” van de iPod. : Geannuleerd. *2 Niet van toepassing met “iPod MODE”. ( 45) Vervolg op de volgende bladzijde AV MENU NL22-29_KW-AVX720[E]1.indd 23

1/16/09 5:28:51 PM Menuonderdeel Kiesbare instelling/onderdeel

MPEG/MP3/ WMA/WAV Willekeurig VCD/CD Soort disc/ bestand DivX/MPEG/ MP3/WMA/ WAV Random De beschikbare onderdelen verschillen afhankelijk van het soort disc en weergavebestand. (Willekeurig)*3 Bron DISC USB CD-CH iPod iPod *4 Folder Disc/USB (All) All Song Album Off ♦ Folder ♦ Disc/USB NEDERLANDS (All) ♦ All ♦ Song ♦ Album ♦ Off : Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen. : Willekeurige weergave van alle fragmenten. (Voor VCD: Wanneer PBC niet in gebruik is.) : Willekeurige weergave van alle fragmenten van de alle geplaatste discs. : Functioneert hetzelfde als “Shuffle Nummers” *5 van de iPod. : Functioneert hetzelfde als “Shuffle Albums” van de iPod. : Geannuleerd. Audiobooks U kunt de weergavesnelheid van het “Audiobook” geluidsbestand in de iPod kiezen. : Weergave met normale snelheid. (Audioboeken)*3 ♦ Normal ♦ Faster : Versnelde weergave. ♦ Slower : Vertraagde weergave. Title Entry (Titel Invoeren) U kunt titels (maximaal 16 tekens) voor AV-IN en EXT-IN invoeren. (Voor beschikbare tekens, 56). Druk op [Enter] om het <Title Entry> scherm te tonen. [Store] : Bevestig de invoer. [2/3] : Verplaats de cursor [BS] : Wissen van het teken voor de cursor. [Del] Wissen van het teken op de plaats van de cursor. Back [Cap] : Veranderen van letterformaat (hoofdletters/ kleine letters). [A = 0 = Ä] : Veranderen van het soort tekens. [Space] : Invoeren van een spatie. *3 Niet van toepassing met “iPod MODE”. ( 45) *4 Niet van toepassing op videobestanden. *5 U kunt <Shuffle Songs> in het <Search Mode> menu activeren. ( 26)

NL22-29_KW-AVX720[E]1.indd 24 1/16/09 4:38:38 PM Bron TUNER/DAB Bediening/instelling

• Handmatig vastleggen van een voorkeurzender/service 1 Druk op [BAND] en vervolgens op [ / ] om op de vast te leggen zender/service af te stemmen. 2 Kies <List> van het <AV Menu>. 3 Houd het voorkeurnummer even ingedrukt. List Bijv.: Vastleggen van een FM-zender onder voorkeurnummer 4 FM1 FM2 FM3 Back

• Kiezen van een voorkeurzender/service uit de lijst List FM1 FM2 FM3 Bijv.: Kiezen van een FM-voorkeurzender NEDERLANDS De in stap 1 gekozen zender wordt nu onder voorkeurnummer 4 vastgelegd. Back DISC/USB Kiezen van een fragment uit de lijst Indien er mappen zijn opgenomen, kunt u de lijsten met mappen/fragmenten (bestand) tonen en dan de weergave starten. 1 Nummer van huidige maplijst/ List Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 Back 0005/0035 0003/0099 Track001.mp3 Track002.mp3 Track003.mp3 Track004.mp3 Track005.mp3 Track006.mp3 totaal aantal maplijsten 2 Nummer van huidige fragmentlijst/totaal aantal fragmenten van huidige map
• Druk op: Omhoog of omlaag verspringen in de lijst. Slepen: Omhoog of omloog rollen van de lijst. Vervolg op de volgende bladzijde AV MENU NL22-29_KW-AVX720[E]1.indd 25

1/9/09 8:00:05 PM Bron Bluetooth PHONE Bediening/instelling Kiezen van een vastgelegd telefoonnummer uit de lijst List Phone Number Back CD-CH Kiezen van een disc uit de lijst Disc List Disc 01 Disc 04 Disc 02 MP3 Disc Disc 03 Disc 06 De map-/fragmentlijst verschijnt indien een MP3-disc is gekozen. Kies een fragment om de weergave te starten. NEDERLANDS Back Naar andere lijst iPod * Kiezen van een fragment/video met <Search Mode> ♦ Music : Playlists, Artists, Albums, Search Mode Music Playlists Songs, Podcasts, Genres, Composers, Videos Artists Audiobooks Shuffle Songs Albums Songs ♦ Videos : Video Playlists, Movies, Podcasts Music Videos, TV shows, Video Genres Podcasts Back ♦ Shuffle Songs : De weergave start wanneer u deze instelling kiest. 0003/0099 List Playlists Artists Albums Songs Podcasts Genres Track 01 Track 02 Track 03 Track 04 Track 05 Track 06 Nummer van huidige fragment (video)/ totaal aantal fragmenten (video’s) Back

• Niet van toepassing met “iPod MODE”. ( 45)

NL22-29_KW-AVX720[E]1.indd 26 1/9/09 8:00:06 PM Kies “Bluetooth PHONE” of “Bluetooth AUDIO” als de te bedienen bron.

• Gebruik eerst <Open> of <Search> voor het registreren en maken van een verbinding met een apparaat. Menu-onderdeel Dial Menu (Oproep Menu) *1 Kiesbare instelling/onderdeel Kies de methode voor het bellen. ♦ Redial : Toont de lijst met gebelde telefoonnummers. ♦ Received Calls : Toont de lijst met ontvangen gesprekken. ♦ Phonebook : Toont het telefoonboek van de verbonden mobiele telefoon. ♦ Missed Calls : Toont de lijst met gemiste gesprekken. ♦ Phone Number : Toont het scherm voor het invoeren van telefoonnummers. Back ♦ Voice Dialing Message (Bericht) *2 [BS] : Wissen van het teken voor de cursor. [Del] : Wissen van het teken op de plaats van de cursor. [Preset] : Naar de voorkeurlijst. U kunt het ingevoerde nummer vastleggen door een voorkeurnummer te kiezen. [Dial] : Bellen van het ingevoerde nummer. : Alleen indien de verbonden mobiele telefoon het stemherkenningssysteem heeft: = Zeg de naam van de persoon die u wilt opbellen. NEDERLANDS Phone Number Met <Message Info> op <Manual> gesteld... ( 29) Roep de boodschappenlijst op om de boodschap te lezen. ♦ Unread : Niet-gelezen boodschappen. ♦ Read : Gelezen boodschappen. ♦ Unsent : Niet-verstuurde boodschappen. ♦ Sent : Verstuurde boodschappen.
• Het aantal mededelingen in iedere geschiedenislijst wordt tevens getoond. *1 Alleen voor de voor “ Bluetooth PHONE” verbonden apparatuur. *2 Alleen kiesbaar indien “ Bluetooth PHONE” als bron is gekozen en de aangesloten mobiele telefoon voor SMS (Short Message Service) geschikt is. Vervolg op de volgende bladzijde AV MENU NL22-29_KW-AVX720[E]1.indd 27

10/2/09 5:19:57 pm Menu-onderdeel Open (Openen) Kiesbare instelling/onderdeel Voorbereiding:

• Bedien het Bluetooth apparaat om de Bluetooth functie te activeren.
• Zorg dat “NEW DEVICE” is gekozen. Zo niet, druk dan op [ 5 ] of [ ∞ ] om het te kiezen. 1 Druk op <Open> van het <Bluetooth> menu. 2 Voer een PIN-code (persoonlijk identificatienummer) *3 in.

• U kunt ieder gewenst nummer invoeren (1-cijferig t/m 16-cijferig). PIN Code Back U kunt uitsluitend [0] – [9] invoeren. [BS] : Wissen van het teken voor de cursor. [Del] : Wissen van het teken op de plaats van de cursor. [Enter] : Bevestigen van de invoer. NEDERLANDS 3 Bedien de Bluetooth apparatuur om te verbinden terwijl “Open...” op het scherm wordt getoond. Voer dezelfde PIN-code in (als in de stap hierboven ingevoerd) op de te verbinden apparatuur. De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.
• Het apparaat blijft ook na het ontkoppelen daarvan geregistreerd. Gebruik <Connect> of activeer <Auto Connect> om hetzelfde apparaat de volgende keer te verbinden. Search (Zoek) Voorbereiding:
• Zorg dat “NEW DEVICE” is gekozen. Zo niet, druk dan op [ 5 ] of [ ∞ ] om het te kiezen. 1 Druk op <Search> van het <Bluetooth> menu. Het toestel zoekt beschikbare apparatuur en toont deze in een lijst. (“Device Unfound” verschijnt indien er geen beschikbare apparatuur is gevonden.) 2 Kies het apparaat dat u wilt verbinden. 3 Voer de gespecificeerde PIN-code van het apparaat in het toestel in.
• Zie de bij het apparaat geleverde handleiding voor het controleren van de PIN-code. 4 Bedien de Bluetooth apparatuur om te verbinden terwijl “Connecting...” op het scherm wordt getoond. De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.

• Bepaalde apparaten hebben hun eigen PIN-code. Voer de gespecificeerde PIN-code voor het toestel in.

NL22-29_KW-AVX720[E]1.indd 28 1/9/09 8:00:07 PM Kiesbare instelling/onderdeel Special Device (Spec. Apparaat) Alleen voor “NEW DEVICE”. Kies een te verbinden apparaat uit de lijst met Bluetooth apparatuur waarvoor speciale handelingen voor het maken van een Bluetooth verbinding moeten worden uitgevoerd. Gebruik vervolgens <Open> of <Search> om een verbinding te maken.

• Nadat u deze verbinding eenmaal heeft gemaakt, wordt het in het toestel geregistreerd. U kunt het toestel en het apparaat de volgende keer verbinden met gebruik van <Connect>. Connect (Verbinding) Alleen voor de geregistreerde apparaten. Kies een apparaat uit de lijst met geregistreerde apparaten en maak daar vervolgens een verbinding mee. Disconnect (Verb. Verbreken) Alleen voor de verbonden apparaten. Ontkoppel het huidige verbonden apparaat alvorens een ander apparaat te verbinden. Delete Pairing (Verwijderen) Alleen voor de geregistreerde apparaten. Druk op <Yes> om het wissen van de geregistreerde apparaten te bevestigen. Settings (Instellingen) Basisinstelling: Onderstreept Auto Connect (Auto Connect) *4 Indien het toestel is ingeschakeld, wordt automatisch een verbinding gemaakt met... ♦ Off : Geen Bluetooth apparaat. ♦ Last : Het laatst verbonden Bluetooth apparaat. ♦ Order : Het eerst gevonden, beschikbare geregistreerde Bluetooth apparaat. Auto Answer (Auto Beantwoord.) *5 ♦ Off ♦ On ♦ Reject Message Info (Info. Bericht) *5 ♦ Auto ♦ Manual NEDERLANDS Menu-onderdeel : Het toestel beantwoordt het binnenkomende gesprek niet automatisch. Beantwoordt het binnenkomend gesprek handmatig. : Het toestel beantwoordt het binnenkomende gesprek automatisch. : Het toestel negeert alle binnenkomende gesprekken. : Het toestel geeft met een beltoon en de “Receiving Message” aanduiding aan dat een boodschap is binnengekomen. Lezen van de boodschap, : Het toestel informeert u niet dat een boodschap is ontvangen. MIC Setting (Microfoon Stand) *5 Stel het volume van de met de Bluetooth adapter verbonden microfoon in. ♦ 01/02/03 Version (Versie) De versies van de Bluetooth software en hardware worden getoond. *4 Alleen kiesbaar voor “ Bluetooth PHONE”. *5 Alleen voor de voor “ Bluetooth PHONE” verbonden mobiele telefoon. Niet kiesbaar wanneer “NEW DEVICE” is gekozen. AV MENU NL22-29_KW-AVX720[E]1.indd 29

10/2/09 5:19:58 pm Luisteren naar de radio Voorkeurnummer SOURCE TUNER Golfband Geluidsfunctie FM1 Tuner-/ standbyontvangstindicator

PS (zendernaam) voor FM Radio Data System. * Pop Music 3:00

PTY-code voor FM Radio Data System BAND ~ Druk op [SOURCE] en vervolgens op [TUNER]. NEDERLANDS

Ÿ Druk op [BAND]. ! Druk op [ ] of [ ] om een zender op te zoeken—Automatisch zoeken.

• De ST indicator icht op wanneer een stereo FM-uitzending wordt ontvangen waarvan de signalen sterk genoeg zijn.
• “No Name” verschijnt indien er geen PS-signaal wordt ontvangen.

• Handmatig zoeken: Houd [ ]of [ ] ingedrukt totdat “Manual Search” op het scherm verschijnt en druk vervolgens herhaaldelijk op de toets. Kiezen van een voorkeurzender Veranderen van display-informatie

• Direct met het aanraakpaneel

• Verbeteren van de FM-ontvangst,

• Automatisch vastleggen van zenders in het geheugen,

• Handmatig vastleggen van zenders in het geheugen,

U kunt tevens een voorkeurzender kiezen met gebruik van de afstandsbediening (

voorkeurlijst ( 25). U kunt de voorkeurlijst oproepen door een druk op [ ] of [5/∞] in te drukken.

NL30-37_KW-AVX720[E]1.indd 30 2/16/09 9:51:43 AM De volgende functies kunnen alleen voor FM Radio Data System-zenders worden gebruikt. Opzoeken van Radio Data System FM-programma’s—PTY zoeken U kunt uw favoriete programma opzoeken dat op dat moment wordt uitgezonden door eenvoudigweg de PTY-code te kiezen die met dat programma overeenkomt.

Vastleggen van uw favoriete programmatypes U kunt uw favoriete PTY-codes in de PTY-voorkeurlijst vastleggen. Bijv.: Vastleggen van <Drama> onder <Preset 1>

Pop Music Rock Music Easy Listening Serious Classics Enter Current Affairs Enter Varied Speech Back Kies een PTY-code. In het volgende voorbeeld wordt een PTY-code uit de voorkeurlijst gekozen. Indien u het <PTy Code> menu hieronder oproept, kunt u vervolgens een van de 29 PTYcodes kiezen. ( 50) PTy Memory Preset1 Preset2 Preset3 Preset4 Preset5 Preset6 PTy Search Preset PTy Code NEDERLANDS Preset PTy Code News Current Affairs Information Sports Enter Education Enter Drama Enter Back Enter Enter

Back PTy Search Preset PTy Code Back Het PTY-zoeken start. Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

• Voor het activeren/annuleren van PTYstandbyontvangst,

• Veranderen van de PTY-code voor PTY22. standbyontvangst,
• Volgen van hetzelfde programma—Ontvangst van netwerk-volgen,

• Automatisch kiezen van een zender— Programmazoeken,

BEDIENING NL30-37_KW-AVX720[E]1.indd 31

10/2/09 5:25:47 pm Bediening voor discs Het disctype wordt automatisch herkend en de weergave start (met bepaalde discs verschijnt het top-menu van de disc). Indien een disc geen discmenu heeft, worden alle fragmenten van deze disc herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt. Indien “ ” op het scherm verschijnt, kan het toestel de door u gemaakte bediening niet uitvoeren.

• In bepaalde gevallen zijn bedieningen onmogelijk, ook wanneer “ ” niet verschijnt. ~ Open het monitorpaneel. ! Plaats een disc. Labelkant NEDERLANDS Het <Open/Tilt> menu verschijnt.
• Door de toets even ingedrukt te houden, wordt het monitorpaneel geopend en de disc uitgeworpen.

Open/Tilt Het monitorpaneel sluit automatisch. Zo niet, druk dan op [Close]. Let op: Steek uw vingers niet achter het monitorpaneel. Vergrendelen van een disc U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen. Bij weergave van een multi-kanaal gecodeerde disc, worden de multi-kanaal signalen teruggemengd.

• U kunt het multi-kanaal geluid volledig beluisteren door een voor multi-kanaal bronnen geschikte versterker of decoder aan te sluiten. 55)

• Kiezen van de weergavefunctie, 23, 24.
• Kiezen van fragmenten uit de lijst,

Back Voor het annuleren van de vergrendeling herhaalt u dezelfde procedure om <EJECT OK?> te kiezen.

• Een disc kan geforceerd worden verwijderd. (

NL30-37_KW-AVX720[E]1.indd 32 1/9/09 8:00:45 PM Veranderen van display-informatie Door iedere druk op de toets, verandert het display en wordt andere informatie getoond. ( 56) Bijv.: Tijdens weergave van een DVD Video SOURCE DVD FLAT CHAP. RPT

• DVD Video/DVD-VR: Kiezen van een titel/ programma/weergavelijst.
• DivX/MPEG/JPEG/MP3/WMA/WAV: – Kiezen van map – Tonen van map-/fragmentlijsten (Houd ingedrukt)
• DVD-Video: Titelnummer/hoofdstuknummer/ weergavetijd
• DVD-VR: Programmanummer (of weergavelijstnummer)/hoofdstuknummer/ weergavetijd
• DivX/MPEG/MP3/WMA/WAV: Mapnummer/ fragmentnummer/weergavetijd
• JPEG: Mapnummer/fragmentnummer
• VCD/CD: Fragmentnummer/weergavetijd [6 ] Starten/pauzeren van de weergave Toont dat de toets is ingedrukt ( / 8 / 7 ) Geluidsfunctie ( 20) Weergavefunctie ( 23, 24) p Disc-/fragmentinformatie

• DVD Video/DVD-VR: Bemonsteringsfrequentie/ bitwaarde/opgenomen signaal kanaalnummer
• DivX/MPEG/JPEG: Mapnaam/bestandsnaam
• CD-tekst: Titel/artiestnaam/albumnaam – “No Name” verschijnt voor normale CD’s of indien er geen naam is opgenomen.
• MP3/WMA/WAV: Huidige mapnaam/huidige bestandsnaam/tag-data (huidige fragmentlijst/ artiestnaam/albumtitel) indien opgenomen q Stopt de weergave w [4 / ¢]
• DVD Video/DVD-VR: Kiezen van hoofdstuk.
• DivX/MPEG/JPEG/VCD/CD/MP3/WMA/WAV: Kiezen van fragment.
• DVD Video/DVD-VR/DivX/MPEG/VCD/CD/MP3/ WMA/WAV: Achterwaarts/voorwaarts zoeken (Houd ingedrukt) NEDERLANDS 3:00 Vervolg op de volgende bladzijde BEDIENING NL30-37_KW-AVX720[E]1.indd 33

10/2/09 5:25:50 pm Bedieningstoetsen op het scherm U kunt de volgende bedieningstoetsen tonen tijdens weergave van beelden op het scherm.

• Indien u gedurende een bepaalde tijd geen bediening uitvoert, zullen de bedieningstoetsen verdwijnen (uitgezonderd wanneer een discmenu wordt getoond).

[SOURCE] NEDERLANDS Raak het scherm aan (middelste gedeelte). Oproepen van <Source Menu> scherm [5 ∞] Starten/pauzeren van de weergave [3 / 8] [4 ¢] • Kiezen van fragmenten

• Achterwaarts/voorwaarts zoeken (Houd ingedrukt) Tonen van het <AV Menu> scherm [7] Stopt de weergave
• De toetsen hierboven functioneren tevens wanneer ze niet op het scherm worden getoond (bijvoorbeeld bij weergave van beelden).

Raak [KEY] aan. Voor weergave van DVD/VCD met menu-bediening [5 ∞ 2 3] Kiezen van de menu-onderdelen [ENTER] Bevestigen van de keuze [TOP MENU] Tonen van het discmenu [MENU] Tonen van het discmenu [RETURN] Terugkeren naar het voorgaande menu of tonen van het menu (alleen voor VCD met PBC)

Raak [KEY] aan. Raak [KEY] aan. Voor het stoppen van de bediening, raakt u het scherm weer even aan. Voor het invoeren van nummers [0]–[9]=[ENTER] Invoeren van nummers [Direct/CLR]

• Afwisselend veranderen naar invoeren van hoofdstuk/ fragment en invoeren van titel/map
• Wissen van de laatste invoer indien u een fout nummer heeft ingevoerd Bijv.: Voor het invoeren van “105”, drukt u op [1], [0], [5] en vervolgens op [ENTER] *1 [KEY] wordt automatisch getoond wanneer een discmenu voor een DVD wordt weergegeven. Met het discmenu kunt u een menu-onderdeel direct kiezen door het op het scherm aan te raken *2 Tonen van short-cut iconen. ( *3 Weergavetijd. ( 33)

NL30-37_KW-AVX720[E]1.indd 34 10/2/09 5:25:50 pm Bediening met gebruik van de afstandsbediening (RM-RK252) Stoppen van de weergave Stoppen van de weergave Starten van de weergave/pauzeren (indien tijdens weergave gedrukt).

• DivX/MPEG: Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt).
• JPEG: • Starten van de weergave (Diashow: Ieder bestand wordt een paar seconden getoond).
• Pauzeren (indien tijdens weergave gedrukt).
• DivX/MPEG: Achterwaarts/voorwaarts fragmentzoeken *4 (Geen geluid).

• Achterwaarts/voorwaarts hoofdstukzoeken *1 (Geen geluid).
• Vertraagde weergave *2 tijdens pauze (Geen geluid). – DVD-VR: Vertraagde weergave in achterwaarste richting is niet mogelijk.
• Kiezen van een hoofdstuk (tijdens weergave of pauze)
• Achterwaarts/snel-voorwaarts hoofdstukzoeken *3 (Geen geluid). (Houd ingedrukt)
• DVD-Video: Kiezen van een titel (tijdens weergave of pauze)
• DVD-VR: • Kiezen van programma
• Kiezen van weergavelijst (tijdens weergave of pauze).

• DivX/MPEG: Ongeveer 5 minuten terug of verder verspringen Kiezen van de aspectratio

Kiezen van de aspectratio

• DivX/MPEG: • Kiezen van een fragment
• Achterwaarts/ snel-voorwaarts fragmentzoeken *5 (Geen geluid.) (Houd ingedrukt)
• JPEG: Kiezen van bestand Kiezen van map NEDERLANDS

Toets Zoeksnelheid: Snelheid van vertraagde weergave: Zoeksnelheid: Zoeksnelheid: Zoeksnelheid: Gebruik van menu-aangedreven functies... (DVD Video) Annuleren van PBC-weergave... (VCD) 1 Roep het menuscherm op.

2 Kies het onderdeel dat u wilt afspelen.

Cijfertoetse (0 – 9)

• Druk op TOP M/MENU om PBC weer te activeren. Vervolg op de volgende bladzijde BEDIENING NL30-37_KW-AVX720[E]1.indd 35

1/9/09 8:00:46 PM NEDERLANDS Toets Stoppen van de weergave Stoppen van de weergave Stoppen van de weergave Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt). Achterwaarts/voorwaarts fragmentzoeken *6

• Voorwaartse vertraagde weergave *7 tijdens pauze. (Geen geluid). – Vertraagde weergave in achterwaarste richting is niet mogelijk.
• Kiezen van een fragment
• Achterwaarts/ snel-voorwaarts fragmentzoeken *8 (Geen geluid). (Houd ingedrukt) Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt). Achterwaarts/voorwaarts fragmentzoeken *6 Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt). Achterwaarts/voorwaarts fragmentzoeken *6

• Kiezen van een fragment
• Achterwaarts/ snel-voorwaarts fragmentzoeken *8 (Houd ingedrukt) Kiezen van map

• Kiezen van een fragment
• Achterwaarts/ snel-voorwaarts fragmentzoeken *8 (Houd ingedrukt)

Kiezen van de aspectratio

• Zoeksnelheid: *7 Snelheid van vertraagde weergave: *8 Zoeksnelheid: Direct opzoeken van een onderdeel 1 Houd SHIFT ingedrukt en druk herhaaldelijk op DIRECT om de gewenste zoekfunctie te kiezen. DVD-Video: DVD-VR: DivX/MPEG: JPEG: MP3/WMA/ WAV: VCD/CD: 2 Houd SHIFT ingedrukt en druk op de cijfertoetsen (0 – 9) om het gewenste nummer in te voeren. 3 Druk op ENT (invoer) om te bevestigen.

• Met DivX/MPEG/JPEG/MP3/WMA/WAV, worden alleen fragmenten in dezelfde map afgezocht.
• Voor DVD-VR is programma/weergavelijst zoeken mogelijk tijdens weergave van het oorspronkelijke programma (PG)/weergave van weergavelijst (PL).
• Druk op CLR (clear) met SHIFT ingedrukt om een fout te wissen.
• Voor het terugkeren naar het voorgaande scherm, drukt u op RETURN.

NL30-37_KW-AVX720[E]1.indd 36 1/9/09 8:00:46 PM Gebruik van de lijstschermen... (DVD-VR) Bediening met gebruik van de-in-beeldbalk 1 Roep het Original Program scherm op. 2 Kies het onderdeel dat u wilt afspelen. Oorspronkelijk programma-/ weergavelijstscherm

• Oorspronkelijk programma (DVD/DVD-VR/DivX/MPEG/JPEG/VCD) Deze bedieningen zijn mogelijk met gebruik van de monitor en de afstandsbediening.

Tonen van de in-beeldbalk ( 38). (tweemaal)

Maak uw keuze. Indien een rolmenu verschijnt... NEDERLANDS Roep het Play List scherm op.

• Druk op RETURN om het pop-up menu te annuleren.
• Zie het volgende voor het invoeren van de tijd/nummers.
• Playlist 1 Oorspronkelijk programma-/weergavelijstnummer 2 Opnamedatume 3 Opnamebron (TV-zender, ingangsaansluiting van

opname-apparatuur, etc.) Starttijd van de opname Titel van de programma-/weergavelijst * Opgelichte balk (huidige keuze) Dateren van een weergavelijst Totaal aantal hoofdstukken in de weergavelijst Weergavetijd

• De titel van de oorspronkelijke programma- of weergavelijst wordt afhankelijk van de opnameapparatuur mogelijk niet getoond. NL30-37_KW-AVX720[E]1.indd 37 Invoeren van tijd/nummers Druk op % / fi om het nummer te veranderen en vervolgens op @ / # om naar de volgende invoer te gaan.
• Door iedere druk op % / fi, ordt het nummer met één verhoogd/verlaagd.
• Druk na het invoeren van de nummers op ENT (enter).
• U hoeft de nul en daarop volgende nullen (de laatste twee cijfers in het voorbeeld hieronder) niet in te voeren. Bijv.: Tijdzoeken DVD: _:_ _:_ _ (Bijv.: 1:02:00) Druk éénmaal op % en vervolgens tweemaal op # om naar de derde invoer te gaan, dan tweemaal op % en als laatste op ENT (invoeren). Verwijderen van de in-beeldbalk Vervolg op de volgende bladzijde BEDIENING

1/9/09 8:00:47 PM In-beeldbalken Bijv.: DVD-Video Informatie Bediening 1 Disctype 2 • DVD-Video: Audiosignaalformaat en kanaal

• VCD: PBC 3 Weergavefunctie *1 NEDERLANDS DVD-Video: T. RPT: Herhalen van titel C. RPT: Herhalen van hoofdstuk DVD-VR: C. RPT: Herhalen van hoofdstuk PG. RPT: Herhalen van programma DivX/MPEG Video: T. RPT: Herhalen van fragment F. RPT: Herhalen van map A. RND: Alles (Disc) willekeurig F. RND: Map willekeurig JPEG: F. RPT: Herhalen van map VCD *2: T. RPT: Herhalen van fragment A. RND: Alles (Disc) willekeurig 4 Weergave-informatie Huidige titel/hoofdstuk Huidige programma/hoofdstuk Huidige weergavelijst/hoofdstuk Huidige fragment Huidige map/fragment Huidige map/bestand 5 Tijdaanduiding Verstreken weergavetijd van de disc (Voor DVD-Video wordt de verstreken weergavetijd van de huidige titel/programma/ weergavelijst getoond.) DVD-Video/DVD-VR: Resterende tijd van titel/programma/ weergavelijst VCD: Resterende disctijd Verstreken weergavetijd van het huidige hoofdstuk/fragmen *3 Resterende tijd van het huidige hoofdstuk/fragment *3 6 Weergavestatus Afspelen Voorwaarts/achterwaarts zoeken Voorwaarts/achterwaarts slowmotion Pauze Stoppen 7 Bedieningsiconen Veranderen van tijdsaanduiding (zie 5) Tijdzoeken (Voer de verstreken tijd van de huidige titel/programma/ weergavelijst of disc in). Titelzoeken (met het nummer) Hoofdstukzoeken (met het nummer) Fragmentzoeken (met het nummer) Herhaalde weergave *1 Willekeurige weergave *1 Veranderen van de geluidstaal, audiostream of het audiokanaal Veranderen of uitschakelen van de ondertitels Veranderen van camerahoek *1 Voor herhaalde weergave/willekeurige weergave, 23, 24. *2 Wanneer PBC niet in gebruik is. *3 Niet van toepassing op DVD-VR.

NL38-49_KW-AVX720[E]1.indd 38 1/11/09 5:35:13 PM Bediening van USB U kunt USB-opslagapparatuur, bijvoorbeeld USB-geheugen, een digitale audio-speler, draagbare harde schijf, etc. met dit toestel verbinden.

• U kunt de iPod ook met de USB aansluiting van het toestel verbinden. Voor details aangaande de bediening, 45 – 46. NEDERLANDS USB-kabel van de achterkant van het toestel Dit toestel is geschikt voor weergave van JPEG/MPEG1/ MPEG2/MP3/WMA/WAV bestanden die op USBopslagapparatuur zijn opgeslagen.
• Bediening voor USB-apparatuur is hetzelfde als bediening voor bestanden op discs.
• Alle fragmenten van de USB-apparatuur worden herhaald afgespeeld totdat u van bron verandert.
• De weergave wordt vanaf het hiervoor gestopte punt voortgezet wanneer u later dezelfde USB-apparatuur weer aansluit.
• Kiezen van de weergavefunctie, 23, 24.

• Kiezen van fragmenten uit de lijst, Veranderen van display-informatie

• Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd.
• Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl “Now Reading” op het scherm wordt getoond.
• Start de motor van de auto niet indien USBapparatuur is aangesloten.
• Dit toestel is mogelijk niet geschikt voor weergave van bestanden, afhankelijk van het soort bestand dat op de USB-apparatuur is opgenomen.
• Met bepaald USB-apparatuur is de bediening en stroomtoevoer mogelijk anders.
• U kunt geen computer met de USB ingangsaansluiting van het toestel verbinden.
• Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data.
• Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen.
• Bepaald soort USB-apparatuur werkt mogelijk niet direct na het inschakelen van de stroom.

• Voor details aangaande bediening van USB, BEDIENING NL38-49_KW-AVX720[E]1.indd 39

11/2/09 5:16:42 pm Gebruik van Bluetooth® apparatuur Voor Bluetooth bediening, moet u de Bluetooth Adapter, KS-BTA200 (niet bijgeleverd) met de CDwisselaaraansluiting op het achterpaneel van dit toestel verbinden.

• Zie tevens de bij de Bluetooth adapter en Bluetooth apparatuur geleverde handleidingen.
• Zie de lijst (in de doos bijgeleverd) voor het controleren van de landen waar u de Bluetooth ® functie mag gebruiken. Voor in gebruik name van Bluetooth apparatuur via dit toestel (“ Bluetooth PHONE” en “ Bluetooth AUDIO”), moet u eerst een Bluetooth wireless verbinding tussen dit toestel en de apparatuur maken.
• Nadat eenmaal een verbinding is gemaakt, blijft deze in het toestel geregistreerd, ook wanneer u het toestel terugstelt. U kunt in totaal maximaal vijf apparaten registreren.
• Voor iedere bron (““ Bluetooth PHONE” en “ Bluetooth AUDIO”) kan echter tegelijkertijd één apparaat worden verbonden. NEDERLANDS Verbinden van nieuwe Bluetooth apparatuur Methodes voor registreren (koppelen) Gebruik een van de volgende onderdelen van het <Bluetooth> menu om een apparaat te registreren en met dit toestel te verbinden.
• Kies “ Bluetooth PHONE” of “ Bluetooth AUDIO” als bron voor gebruik van het <Bluetooth> menu. Open Zorg dat het toestel gereed is voor een nieuwe Bluetooth verbinding. De verbinding wordt gemaakt door het Bluetooth apparaat te bedienen. Search Zorg dat het toestel gereed is voor een nieuwe Bluetooth verbinding. De verbinding wordt gemaakt door dit toestel te bedienen.

• Registreren van een apparaat met gebruik van <Open> of <Search>,
• Verbinden van een speciaal apparaat,

• Voor het verbinden/ontkoppelen/wissen van een apparaat,

Veranderen van display-informatie

56) Bluetooth informatie: Indien u meer informatie over Bluetooth wilt, ga dan naar de volgende JVC website: <http://www.jvc.co.jp/english/car/> (uitsluitend een Engelse website).

NL38-49_KW-AVX720[E]1.indd 40 1/9/09 7:59:16 PM Gebruik van de Bluetooth mobiele telefoon Status van het apparaat [5 / ∞]: Kiezen van

• Signaalsterkte/batterij-indicator (alleen indien een ander geregistreerd de informatie van het apparaat komt). apparaat. Naam van verbonden apparaat verschijnt indien een mobiele telefoon met audiofunctie is geregistreerd/verbonden. SOURCE Connected Device Name FLAT Activeren van de <Voice Dialing> functie. (Houd ingedrukt)

Tonen van het <Dial Menu> scherm.

• Verschijnt op ieder broninformatiescherm indien de Bluetooth adapter is verbonden. Bluetooth icoon
• Licht op wanneer de Bluetooth adapter is aangesloten. ~ Druk op [SOURCE] en vervolgens op [Bluetooth PHONE]. Ÿ Druk op [ ]. ! Druk op [Bluetooth]. ⁄ Maak een verbinding met een apparaat en telefoneer vervolgens (of maak instellingen met gebruik van het <Bluetooth> menu). ( Indien een gesprek binnekomt... De bron verandert automatisch naar “ Bluetooth PHONE”. Naam en telefoonnummer (indien reeds ontvangen) Indien <Auto Answer> is geactiveerd... Het toestel beantwoordt het binnenkomende gesprek automatisch. ( 29) NEDERLANDS 3:00 27 – 29) Beëindigen van het gesprek
• Druk even op de mededeling die op het aanraakpaneel wordt getoond.
• Houd een willekeurige toets op het monitorpaneel of VOL +/–). even ingedrukt (uitgezonderd
• U kunt het volume van de microfoon instellen,

Gebruik <Dial Menu> voor het telefoneren. 27) Indien <Auto Answer> niet is geactiveerd... Beantwoorden van het binnenkomende gesprek

• Druk op de mededeling die op het aanraakpaneel wordt getoond.
• Druk op een willekeurige toets op het monitorpaneel (uitgezonderd of VOL +/–). Vervolg op de volgende bladzijde EXTERNE APPARATUUR NL38-49_KW-AVX720[E]1.indd 41

1/9/09 7:59:17 PM Bij ontvangst van een SMS... Indien de mobiele telefoon voor SMS (Short Message Service) geschikt is, kunt u de SMS op het scherm lezen.

• U kunt geen boodschappen samenstellen of versturen via dit toestel. Met <Message Info> op <Auto> gesteld... Het toestel geeft een beltoon en het volgende scherm wordt getoond ten teken dat u een boodschap ontvangen heeft. ( 29) Vastleggen van telefoonnummers U kunt maximaal 6 telefoonnummers vastleggen.

Kies het vast te leggen telefoonnummer uit <Phonebook>, <Redial>, <Received Calls> of <Missed Calls>. ( 27)

Voor het lezen van de boodschap, drukt u op [Yes]. De bron verandert naar “Bluetooth PHONE”. Voor het later lezen van de boodschap, drukt u op [No].

• De boodschap wordt in <Message> = <Unread> opgeslagen. ( 27) Kies een voorkeurnummer. Dial Menu Back “Tom” is nu onder voorkeurnummer 1 vastgelegd. Met <Message Info> op <Manual> gesteld... Roep de boodschappenlijst op om de boodschap te lezen, Bellen van een voorkeurnummer,

Stoppen van bellen (annuleren van het gebelde nummer) Houd een willekeurige toets op het monitorpaneel even ingedrukt (uitgezonderd of VOL +/–).

NL38-49_KW-AVX720[E]1.indd 42 1/9/09 7:59:18 PM Gebruik van de Bluetooth audiospeler Starten/pauzeren van de weergave Toont dat de toets is ingedrukt.

• Het is mogelijk verschillend afhankelijk van de geactiveerde bediening. SOURCE Connected Device Name FLAT 3:00

[4 / ¢]: Achterwaarts/ voorwaarts zoeken [5 / ∞]: Kiezen van een ander geregistreerd apparaat. Stopt de weergave NEDERLANDS ~ Druk op [SOURCE] en vervolgens op [Bluetooth AUDIO]. Ÿ Starten van de weergave. Indien de weergave niet automatisch wordt gestart, moet u de weergave starten door de Bluetooth audiospeler te bedienen. Luisteren naar de CD-wisselaar Gebruik bij voorkeur de JVC MP3-compatibele CD-wisselaar met deze receiver.

• U kunt uitsluitend CD’s (CD-DA) en MP3-discs afspelen. Voorbereiding: Zorg dat <Changer> voor for <External Input> is gekozen. ( 19) Bijv.: Tijdens weergave van een MP3-disc
• [4 / ¢]: Kiezen van fragment
• [4 / ¢]: Achterwaarts/voorwaarts zoeken (Houd ingedrukt) [5 / ∞]: Tonen van disclijst. DISC 1 SOURCE CD-CH FLAT REPEAT 3:00

1/9/09 7:59:19 PM Luisteren naar de DAB-tuner Voorkeurnummer SOURCE Golfband DAB Geluidsfunctie DAB-indicators */ standbyontvangstindicator DAB1 1 1475.216MHz LN Service Label FLAT “No DAB Signal” verschijnt indien er geen signalen worden ontvangen. DRC 3:00

NEDERLANDS BAND ~ Druk op [SOURCE] en vervolgens op [DAB]. Ÿ Druk op [BAND]. ! Druk op [ ] of [ ] om een ensemble op te zoeken—Automatisch zoeken.

• Handmatig zoeken: Houd [ ]of [ ] ingedrukt totdat “Manual Search” op het scherm verschijnt en druk vervolgens herhaaldelijk op de toets. ⁄ Druk op [5 SERVICE] of [SERVICE ∞] om de service (primair of secundair) die u wilt beluisteren te kiezen.
• De TEXT indicator licht op wanneer op een service met DLS (Dynamic Label Segment) is afgestemd.

Verbeteren van de weergave bij veel lawaai is, Handmatig vastleggen van services in het geheugen, Kiezen van een voorkeurservice, Voor het activeren/annuleren van TA/PTY-standbyontvangst, 6, 22. (U kunt PTY-codes niet afzonderlijk voor de DAB-tuner en FM-tuner vastleggen).

• Activeren/annuleren van mededelingen-standbyontvangst,

• Veranderen van het mededelingen-type voor mededelingen-standbyontvangst,

• Opsporen van hetzelfde programma—Alternatieve frequentie-ontvangst (DAB AF),

NL38-49_KW-AVX720[E]1.indd 44 1/9/09 7:59:19 PM Luisteren naar een iPod/iPhone U kunt de iPod/iPhone met gebruik van de volgende kabel of adapter verbinden: Voor Luisteren naar muziek Bekijken van video Kabel/adapter Bediening USB 2.0 kabel (accessoire van de iPod/iPhone) naar de USB-kabel van het achterpaneel van het toestel. Zie “Indien verbonden middels de USBkabel” hieronder. Interface-adapter voor iPod, KS-PD100 (niet bijgeleverd) met de CD-wisselaaraansluiting op het achterpaneel van het toestel. Zie “Indien verbonden middels de interface-adapter” op bladzijde 46. USB audio- en videokabel voor iPod/iPhone, KS-U30 (niet bijgeleverd) naar de USB-kabel van het achterpaneel van het toestel. Zie “Indien verbonden middels de USBkabel” hieronder.

• Zorg dat <iPod (Off)> voor <AV Input> is gekozen, NEDERLANDS Indien verbonden middels de USB-kabel Er zijn 2 verschillende bedieningsfuncties voor de “ iPod “ bron.
• “HEAD MODE” : Bediening via dit toestel.
• “iPod MODE” : Bediening via de verbonden iPod/iPhone. Zorg dat <iPod (Off)> voor <AV Input> is gekozen indien u de KS-U30 voor het verbinden heeft gebruikt. ( 18)
• Houd even ingedrukt om afwisselend “HEAD MODE” en “iPod MODE” te kiezen. De hieronder beschreven bediening is een onderdeel van “HEAD MODE”.
• [5 / ∞]: Naar voorgaand/volgend onderdeel van een categorie *1
• Oproepen van het <Search Mode> menu (Houd ingedrukt) *2 ( 26 ) Starten/pauzeren van de weergave SOURCE Toont het te bedienen toestel voor weergave HEAD MODE iPod FLAT REPEAT 3:00

• [4 / ¢]: Kiezen van een fragment/video
• [4 / ¢]: Achterwaarts/voorwaarts zoeken (Houd ingedrukt) Fragmentnummer/ weergavetijd Stopt de weergave *1 [5 / ∞] functioneert mogelijk niet afhankelijk van hoe u het huidige fragment/video heeft gekozen. *2 Niet van toepassing met “iPod MODE”. Vervolg op de volgende bladzijde EXTERNE APPARATUUR NL38-49_KW-AVX720[E]1.indd 45

• Wanneer u een iPod met de USB aansluiting verbindt, wordt “ iPod” als bron gekozen en start de weergave automatisch. Ÿ Druk op [4] of [¢] om een fragment/video te kiezen. De volgende bedieningen/instellingen zijn uitsluitend van toepassing op “HEAD MODE”.
• Tonen van <iPod Artwork>,

• Voor het kiezen van een fragment/video van <Search Mode>,

• Kiezen van de weergavefunctie, 23, 24.
• Voor het veranderen van de weergavesnelheid van audioboeken, U kunt de weergave van videobronnen niet voortzetten. Indien verbonden middels de interface-adapter Oproepen van het hoofdmenu Fragmentnummer/weergavetijd NEDERLANDS SOURCE iPod FLAT REPEAT 3:00

• [4 / ¢]: Achterwaarts/voorwaarts zoeken (Houd ingedrukt) Song Name Artist Name Album Title Starten/pauzeren van de weergave Voorbereiding: Zorg dat <iPod> voor for <External Input> is gekozen. ( 19) ~ Druk op [SOURCE] en vervolgens op [iPod]. De weergave start automatisch. Ÿ Druk op [4] of [¢] om een fragment te kiezen.

NL38-49_KW-AVX720[E]1.indd 46 10/2/09 5:26:23 pm Kiezen van een fragment van het hoofdmenu

Druk op [SEARCH] om het hoofdmenu op te roepen. “SEARCH” knippert tijdens menubediening op het scherm.

• Deze functie wordt geannuleerd indien u gedurende ongeveer 5 seconden geen bediening uitvoert.

Druk op [4] of [¢] om het gewenste onderdeel te kiezen.

• Tegelijkertijd 10 onderdelen verspringen indien er meer dan 10 onderdelen zijn. (Houd ingedrukt)

Druk op [3 / 8] om uw keuze te bevestigen.

Herhaal stappen 2 en 3 om een fragment te kiezen.

• De weergave start nadat u een fragment heeft gekozen.
• Voor het terugkeren naar het voorgaande menu, drukt u op [SEARCH]. Kiezen van de weergavefunctie, 23, 24. Veranderen van display-informatie

56) NEDERLANDS Playlists Ô Artists Ô Albums Ô Songs Ô Genres Ô Composers Ô (terug naar het begin) Gebruik van andere externe componenten AV-INPUT U kunt een extern component met de LINE IN/VIDEO IN aansluitingen verbinden. Ingevoerde titel ( 24) SOURCE AV-IN FLAT 3:00

~ Druk op [SOURCE] en vervolgens op [AV-IN]. Ÿ Schakel het aangesloten component in en start de weergave van de bron. Tonen van de bedieningstoetsen tijdens weergave van beelden,

Vervolg op de volgende bladzijde EXTERNE APPARATUUR NL38-49_KW-AVX720[E]1.indd 47

1/9/09 7:59:21 PM Navigatiescherm U kunt tevens een navigatiesysteem met de VIDEO IN aansluiting verbinden voor gebruik van navigatieschermen. Voorbereiding: Zorg dat <Navigation> voor for <AV Input> is gekozen. ( 18) Bekijken van het navigatiescherm Druk herhaaldelijk op DISP op het monitorpaneel. ( 56) NEDERLANDS

• De aspectratio van het navigatiescherm is vastgesteld op <Full> en de instelling bij <Aspect> heeft geen effect hierop. ( 15) Indien <Navigation> voor <AV Input> is gekozen ( 18)
• U kunt de “AV-IN” bron gebruiken voor het beluisteren van de weergave van de audiobron die met de LINE IN aansluitingen is verbonden. EXT-INPUT U kunt een extern component met de CD-wisselaaraansluiting op het achterpaneel verbinden met gebruik van de lijningangsadapter KS-U57 (niet bijgeleverd) of met de AUX ingangsadapter - KS-U58 (niet bijgeleverd). Ingevoerde titel ( 24) Voorbereiding: Zorg dat <External> voor for <External Input> is gekozen. ( 19) SOURCE EXT-IN FLAT 3:00

~ Druk op [SOURCE] en vervolgens op [EXT-IN]. Ÿ Schakel het aangesloten component in en start de weergave van de bron. Veranderen van display-informatie

56) 48 EXTERNE APPARATUUR NL38-49_KW-AVX720[E]1.indd 48 1/16/09 4:48:40 PM Onderhoud Voorzorgen voor het schoonmaken van het toestel Gebruik geen oplosmiddelen (bijv. thinner en benzine), reinigingsmiddelen en insectenspray’s. Dit soort middelen beschadigen namelijk de monitor of het toestel. Schoonhouden van discs Een vuile disc wordt mogelijk niet juist afgespeeld. Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

• Gebruik geen oplosmiddelen (bijvoobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs. Aanbevolen manier voor het reinigen: Veeg het paneel voorzichtig schoon met een zachte, droge doek. Condensvorming Middenspil Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:
• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is. Het toestel functioneert dan mogelijk onjuist. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt. NEDERLANDS Afspelen van nieuwe discs Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit. Verwijder deze bramen door een potlood of pen langs de randen te halen. Gebruik de volgende discs niet: “Single” CD (8 cm disc) Kromme disc Sticker en lijm van sticker Plaklabel Afwijkende vorm Doorschijnende disc (halfdoorzichtige disc) Behandeling van discs Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.
• Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan. Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).
• Bewaar discs na gebruik beslist in de bijbehorende doosjes. Het opname-oppervlak is doorzichtig of halfdoorzichtig REFERENTIES 49 NL38-49_KW-AVX720[E]1.indd 49 1/9/09 7:59:22 PM Meer over deze receiver Algemeen Inschakelen van de stroom
• De stroom kan ook worden ingeschakeld door op SOURCE op het monitorpaneel te drukken. De weergave start indien de bron gereed staat. Tuner (alleen FM) Vastleggen van zenders in het geheugen
• Na SSM worden de ontvangen zenders onder nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd. NEDERLANDS Bediening voor FM Radio Data System
• Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten Radio Data Systemsignalen vereist—PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen.
• Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA-volume) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau.
• Volgen van hetzelfde programma—Ontvangst van netwerk-volgen: Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM Radio Data System-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt. Programma A wordt op verschillende frequenties uitgezonden (01 – 05)

• Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd. Ontvangst van netwerk-volgen kan daarentegen niet worden uitgeschakeld zonder ontvangst van alternatieve frequentie uit te schakelen. ( 18)
• Beschikbare PTY-codes: News, Current Affairs, Information, Sport, Education, Drama, Cultures, Science, Varied Speech, Pop Music, Rock Music, Easy Listening, Light Classics M, Serious Classics, Other Music, Weather & Metr, Finance, Children’s Progs, Social Affairs, Religion, Phone In, Travel & Touring, Leisure & Hobby, Jazz Music, Country Music, National Music, Oldies Music, Folk Music, Documentary Disc Algemeen
• In deze gebruiksaanwijzing worden de woorden “fragment” en “bestand” beiden wisselbaar gebruikt.
• Het toestel kan uitsluitend CD (CD-DA) bestanden afspelen indien er verschillende soorten bestanden (MP3/WMA/WAV) op dezelfde disc zijn opgenomen. Plaatsen van een disc
• “Cannot play this disc Check the disc” verschijnt op het scherm indien een disc verkeerd om geplaatst is of geen afspeelbare bestanden heeft. Werp de disc uit. Uitwerpen van een disc
• Indien “No Disc” verschijnt na het verwijderen van een disc, moet u een disc plaatsen of een andere weergavebron kiezen.
• Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof.

NL50-57_KW-AVX720[E]1.indd 50 1/9/09 8:00:21 PM

• Dit toestel kan in totaal 5 000 bestanden en 250 mappen (maximaal 999 bestanden per map) herkennen.
• Gebruik uitsluitend “afgeronde” discs.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Het toestel kan maximaal 25 tekens voor namen van bestanden/mappen verwerken.
• Bepaalde discs of bestanden kunnen mogelijk vanwege de karakteristieken of opnameomstandigheden niet worden afgespeeld. Weergave van DVD-VR
• Zie de bij de opname-apparatuur geleverde gebruiksaanwijzing voor details aangaande het DVDVR formaat en weergavelijsten. Weergave van bestand Afspelen van DivX-bestanden
• Dit toestel kan DivX-bestanden met de <.divx>, <.div> of <.avi> extensie (ongeacht de combinatie hoofdletters en kleine letters) afspelen.
• Audio stream moet aan MP3 of Dolby Digital voldoen.
• Een bestand dat met de ineengestrengelde aftastfunctie is gecodeerd, wordt mogelijk niet juist afgespeeld.
• De maximale bitwaarde voor videosignalen (gemiddelde) is 4 Mbps. Weergave van MPEG1/MPEG2 bestanden
• Dit toestel is geschikt voor weergave van MPEG1/ MPEG2-bestanden met de <.mpg>, <.mpeg> of <.mod>* extensiecode.
• <.mod> is een extensiecode die wordt gebruikt voor MPEG2 bestanden die met JVC Everio camcorders zijn opgenomen. Een MPEG2-bestand met de <.mod> extensiecode kan niet worden afgespeeld indien het op USB-opslagapparatuur is opgeslagen.
• Het stream-formaat moet aan MPEG system/program stream voldoen. Het bestandsformaat moet MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/ MP@LL (Main Profile at Low Level) zijn.
• De audiostream moet aan MPEG1 Audio Layer-2 of Dolby Digital voldoen.
• De maximale bitwaarde voor videosignalen (gemiddelde) is 4 Mbps. Afspelen van JPEG-bestanden
• Dit toestel is geschikt voor weergave van JPEGbestanden met de <.jpg> of <.jpeg> extensiecode.
• Dit toestel kan JPEG-bestanden met een resolutie van 32 × 32 t/m 8 192 × 7 680 tonen. Afhankelijk van de resolutie van het bestand duurt het even eer het verschijnt.
• Dit toestel is geschikt voor weergave van baseline JPEG-bestanden. Progressieve JPEG-bestanden of “lossless” JPEG-bestanden kunnen niet worden getoond. Afspelen van MP3/WMA/WAV-bestanden
• Dit toestel kan bestanden met de <.mp3>, <.wma> en <.wav> (ongeacht de combinatie van hoofdletters en kleine letters) extensiecode afspelen.
• Het toestel is geschikt voor weergave van bestanden die aan de volgende voorwaarden voldoen: – Bitwaarde: MP3/WMA: 32 kbps — 320 kbps – Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG2) 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz (voor WMA) 44,1 kHz (voor WAV)
• Dit toestel kan ID3 Tag Versie 1,0/1,1/2,2/2,3/2,4 (voor MP3) tonen.
• Het toestel kan tevens WAV/WMA Tag tonen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.
• Er is een verschil in de aanduiding van de verstreken tijd wanneer de bestanden met VBR zijn opgenomen.
• Deze receiver is niet geschikt voor de volgende bestanden: – MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd. – MP3-bestanden die met Layer 1/2 zijn gecodeerd. – WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd. – WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd. – WMA-bestanden die met DRM tegen kopiëren zijn beschermd. – Bestanden met data als AIFF, ATRAC3, enz. NEDERLANDS Afspelen van opneembare/herschrijfbare discs Vervolg op de volgende bladzijde REFERENTIES NL50-57_KW-AVX720[E]1.indd 51

1/11/09 5:36:43 PM Informatie voor disc/bestand op de externe monitor

• DivX/MPEG1/MPEG2/JPEG/MP3/WMA/WAV De volgende schermen verschijnen uitsluitend op de externe monitor.

TIME 00:14 Track : 6 / 14 Cloudy Fair Fog Hail Indian summer Rain Shower Snow Thunder Typhoon Wind Winter sky Gekozen weergavefunctie Verstreken weergavetijd van huidige fragment Bedieningsstatus Huidige fragmentnummer/totaal aantal fragmenten op de disc 5 Fragmentinformatie 6 Fragmentlijst 7 Huidige fragment (opgelichte balk)

Huidige map (opgelichte balk) Huidige mapnummer/totaal aantal mappen Maplijst Gekozen weergavefunctie Verstreken weergavetijd van het huidige fragment (wordt niet voor JPEG getoond) Bedieningsstatus Huidige fragmentnummer/totaal aantal fragmenten in de huidige map (totaal aantal fragmenten van de disc) Fragmentinformatie (alleen voor MP3/WMA/WAV) Fragmentlijst Huidige fragment (opgelicht)

• Indien tagdata “Jacket Picture” (baseline JPEG) data hebben, worden deze getoond.

NL50-57_KW-AVX720[E]1.indd 52 1/9/09 8:00:23 PM Bluetooth bediening Algemeen

• Voer tijdens het besturen van de auto geen ingewikkelde bedieningen uit, bijvoorbeeld het bellen van nummers, gebruik van het telefoonboek. Parkeer de auto op een veilige plaats alvorens dergelijke bedieningen uit te voeren.
• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
• Dit toestel werkt mogelijk niet met bepaalde Bluetooth apparatuur.
• De verbindingsconditie varieert mogelijk vanwege de omgevingsomstandigheden.
• Het apparaat wordt ontkoppeld wanneer u dit toestel uitschakelt. Waarschuwingen voor Bluetooth bediening
• Connection Error : Apparaat is geregistreerd maar verbinding wordt niet gemaakt. Kies <Connect> om de apparatuur weer te verbinden. ( 29)
• Error : Voer de procedure nogmaals uit. Indien “Error” weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is.
• Device Unfound : Geen beschikbare Bluetooth apparatuur met <Search> gevonden.
• Loading : Het toestel werkt het telefoonboek of SMS bij.
• Please Wait...: Het toestel maakt voorbereiding voor gebruik van de Bluetooth functie. Indien de mededeling niet verdwijnt, schakel het toestel dan even uit en weer in en verbind de apparatuur opnieuw (of stel het toestel terug).
• Reset08: Controleer de verbinding tussen de adapter en dit toestel. NEDERLANDS Bediening van USB
• Indien “No USB Device” verschijnt na het verwijderen van een apparaat, moet u het apparaat opnieuw aansluiten of een andere bron kiezen.
• “Cannot play this device Check the device” verschijnt op het scherm indien USB-apparatuur geen afspeelbare bestanden heeft.
• Dit toestel herkent geen USB-apparatuur die een ander voltage dan 5 V heeft en de 500 mA overschrijdt.
• Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers.
• Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opnameomstandigheden mogelijk niet met dit toestel worden afgespeeld.
• USB-apparatuur met speciale functies, bijvoorbeeld databeveiligingsfuncties, kan niet met dit toestel worden gebruikt.
• Gebruik geen USB-apparatuur met 2 of meerdere partities.
• Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt.
• Zie tevens de bij de USB-apparatuur geleverde handleiding voor het aansluiten.
• Verbind tegelijkertijd slechts één USB-apparaat met dit toestel. Gebruik geen USB-spoel.
• Dit toestel herkent mogelijk USB-apparatuur niet indien het via een USB-kaartlezer is verbonden.
• Gebruik indien van toepassing de USB 2.0 kabel voor het verbinden.
• Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden.
• Een juiste werking en stroomtoevoer via dit toestel kan niet voor alle soorten USB-apparatuur worden gegarandeerd.
• Dit toestel kan in totaal 5 000 bestanden en 250 mappen (maximaal 999 bestanden per map) herkennen.
• Het toestel kan maximaal 25 tekens voor namen van bestanden/mappen verwerken.
• Voor MPEG1/2 bestanden: De maximale bitwaarde voor videosignalen (gemiddelde) is 2 Mbps. Vervolg op de volgende bladzijde REFERENTIES NL50-57_KW-AVX720[E]1.indd 53

1/9/09 8:00:23 PM Iconen voor type telefoon

• Deze iconen tonen het type telefoon dat voor het apparaat is ingesteld. : Mobiele telefoon : Vaste lijn (huistelefoon) : Kantoor : Algemeen : Anders dan hierboven CD-wisselaar NEDERLANDS

• U hoort een pieptoon indien u een map van de lijst (

26) kiest waarin geen muziekbestanden

zijn opgeslagen. Kies een andere map waarin muziekbestanden zijn opgeslagen. DAB

• Alleen de primaire DAB-service kan worden vastgelegd, ook al probeert u een secundaire service vast te leggen. Bediening voor iPod/iPhone
• U kunt de volgende iPod/iPhone modellen gebruiken: (A) Verbonden met de USB-kabel: – iPod met video (5de generatie) *1, *2, *3 – iPod classic *1, *2 – iPod nano *2, *3 – iPod nano (2de generatie) *2 – iPod nano (3de generatie) *1, *2 – iPod nano (4de generatie) *1, *2 – iPod Touch *1, *2 – iPod Touch (2de generatie) *1, *2 – iPhone/iPhone 3G *1, *2 (B) Verbonden met de interface-adapter: – iPod met klikwiel (4de generatie) – iPod mini – iPod foto – iPod met video (5de generatie) – iPod classic – iPod nano – iPod nano (2de generatie) – iPod nano (3de generatie) – iPod nano (4de generatie) *4 *1 Om de video met het geluid weer te geven, moet u de iPod/iPhone met een USB audio- en videokabel (KD-U30, niet bijgeleverd) verbinden. *2 “iPod MODE” is beschikbaar, *3 Voor het luisteren naar het geluid met “iPod MODE” geactiveerd, moet u de iPod/iPhone middels een USB audio- en videokabel (KS-U30, niet bijgeleverd) verbinden. *4 De batterij kan niet via dit toestel worden opgeladen.
• Indien de weergave van de iPod onjuist is, moet u uw iPod software tot de nieuwste versie updaten. Zie <http://www.apple.com> voor details aangaande een update van uw iPod.
• De iPod wordt via dit toestel opgeladen indien dit toestel is ingeschakeld.
• De tekstinformatie wordt mogelijk niet juist getoond.
• De tekstinformatie rolt over de monitor. Dit toestel kan maximaal 40 tekens tonen indien verbonden middels de interface-adapter en maximaal 128 tekens indien verbonden middels de USB 2.0 kabel of USB audio- en videokabel (KS-U30). Opmerking: Bepaalde bedieningen worden mogelijk onjuist of anders uitgevoerd bij gebruik van een iPod. Ga in dat geval naar de volgende JVC website: <http://www.jvc.co.jp/english/car/> (uitsluitend een Engelse website) Voor USB-verbinding: Met <iPod Artwork> op <On> gesteld: Druk tijdens tenminste de eerste 5 seconden van weergave van een fragment met Illustratie* niet op een van de toetsen. Het duurt 5 seconden of langer om Illustratie te tonen en u kunt tijdens het laden van Illustratie geen bediening uitvoeren.
• Het beeld dat op het scherm van de iPod/iPhone wordt getoond tijdens weergave van een fragment.

NL50-57_KW-AVX720[E]1.indd 54 1/11/09 5:36:44 PM Menu-instellingen

• Indien u de <Amplifier Gain> instelling van <High> naar <Low> verandert terwijl het volumeniveau hoger dan “30” is gesteld, verandert de receiver het volumeniveau automatisch naar “VOL 30”.
• Na het veranderen van instellingen van <Menu Language/Audio Language/Subtitle> moet u de stroom even uitschakelen en dan weer inschakelen en de disc even opnieuw plaatsen (of een andere disc plaatsen) zodat de door u gemaakte instellingen effectief worden.
• Met <16:9> gekozen voor een beeld waarvan de aspecratio 4:3 is, verandert het beeld iets vanwege de procedure voor het omzetten van de beeldbreedte.
• Ook met <4:3PS> gekozen, wordt het beeld met sommige discs <4:3LB>. Geluidssignalen die via de achter-aansluitingen worden uitgestuurd Via de analoge aansluitingen (Speaker out/LINE OUT) 2-kanaal signalen worden uitgestuurd. Tijdens weergave van een multikanaal gecodeerde disc, worden de multikanaal-signalen teruggemengd.
• DTS geluid kan niet worden gereproduceerd. NEDERLANDS Via de DIGITAL OUT (optische) aansluiting Digitale signalen (Lineair PCM, Dolby Digital, MPEG Audio) worden uitgestuurd.
• DTS geluid kan niet worden gereproduceerd.
• Voor het reproduceren van multikanaal-geluid, bijvoorbeeld Dolby Digital en MPEG Audio, moet u met deze aansluiting een versterker of decoder verbinden die voor deze multikanaal-bronnen geschikt is en <D. Audio Output> juist instellen. ( 17) Uitgangssignalen <D. Audio Output> Weergavedisc DVD <Stream> <Dolby D> <PCM> 48 kHz, 16/20/24 bit lineair PCM 48 kHz, 16 bit stereo lineair PCM* 96 kHz, lineair PCM 48 kHz, 16 bit stereo lineair PCM met Dolby Digital met MPEG Audio Audio-CD, Video-CD DivX/ met Dolby Digital MPEG met MPEG Audio MP3/WMA WAV 48 kHz, 16 bit stereo lineair PCM Dolby Digital bitstream MPEG bitstream 48 kHz, 16 bit stereo lineair PCM 44,1 kHz, 16 bit stereo lineair PCM / 48 kHz, 16 bit stereo lineair PCM 48 kHz, 16 bit stereo lineair PCM Dolby Digital bitstream 32/44,1/48 kHz, 16 bit lineair PCM 32/44,1/48 kHz, 16 bit lineair PCM 44,1 kHz, 16 bit lineair PCM

• Digitale signalen worden mogelijk met 20 of 24 bits (met de oorspronkelijke bitwaarde) via de DIGITAL OUT aansluiting uitgestuurd indien de discs niet tegen kopiëren zijn beschermd. Vervolg op de volgende bladzijde REFERENTIES NL50-57_KW-AVX720[E]1.indd 55

• De beschikbare display-informatie verschilt afhankelijk van de gekozen weergavebron. Door iedere druk op DISP verandert het display en wordt andere informatie getoond. Bijv.: Indien een DVD-videodisc als bron is gekozen SOURCE SOURCE DVD DVD FLAT FLAT CHAP. RPT 3:00 NEDERLANDS Scherm met weergavebeeld (alleen voor videobronnen) 3:00

Scherm met weergavebeeld en broninformatie *1 Navigatiescherm *2 *1 Met “ iPod” als bron gekozen, verschijnt het Artwork (Illustratie) van het liedje indien er Artwork data zijn opgeslagen. ( 16) Bij weergave van een MP3/WMA-bestand, verschijnt “Jacket picture” indien het bestand tag-data met “Jacket picture” heeft. 18) *2 Indien <Navigation> voor <AV Input> is gekozen. ( Tekens die u voor titels kunt gebruiken Behalve de normale letters van het alfabet (A - Z, a - z), beschikt u over de volgende tekens voor het invoeren van titels. ( 24)

• Indien <Руccĸий> voor <Language> is gekozen. ( 15) Hoofdletters en kleine letters Cijfers en symbolen

• Indien een andere taal dan <Руccĸий> voor <Language> is gekozen. ( 15) Hoofdletters en kleine letters Cijfers en symbolen

Azerbeidzjaans Bashkir Wit-Russisch Bulgaars Bihari Bislama Bengaals: Bangla Tibetaans Bretons

Catalaans Corsicaans Tsjechisch Wales Bhutaans Grieks Esperanto Estisch Baskisch Taal Code Taal Code Taal Code Taal

Kazaks Groenlands Cambodiaans Kannadees Koreaans Kashmiri Koerdisch

Kirghiz Latijns Lingala Laothiaans Litouws Letlands; Lets Malagasi

JVC is niet aansprakelijk voor het verlies van data van een iPod/iPhone en/of USB-apparatuur door of tijdens het gebruik van dit toestel. Vervolg op de volgende bladzijde REFERENTIES NL50-57_KW-AVX720[E]1.indd 57

• Gefabriceerd onder licentie van Dolby Laboratories. Dolby en het symbool double-D zijn handelsmerken van Dolby Laboratories.
• “DVD Logo” is een handelsmerk van DVD Format/Logo Licensing Corporation, geregistreerd in de V.S, Japan en andere landen.
• DivX® is een geregistreerd handelsmerk van DivX, Inc. en wordt onder licentie gebruikt.
• Afspelen van DivX®-video
• INFO OVER DIVX-VIDEO: DivX® is een digitaal videoformaat, ontwikkeld door DivX, Inc. Dit is een erkend DivX Certified of DivX Ultra Certified toestel voor het afspelen van DivX-video.
• INFO OVER DIVX VIDEO-ON-DEMAND: Dit DivX® Certified toestel moet worden geregistreerd voor het afspelen van DivX-Video- on-Demand (VOD) materiaal. Maak eerst de DivX VOD-registratiecode voor uw toestel en geef deze code door tijdens het registreren. [Belangrijk: DivX VOD-materiaal is beschermd door het DivX DRM (Digital Rights Management) systeem waarmee de weergave wordt beperkt tot weergave met DivX Certified toestellen. Indien u probeert DivX VOD-materiaal af te spelen dat niet voor uw toestel erkend is, zal “Authorization Error” worden getoond en het materiaal niet worden afgespeeld.] Ga naar www.divx.com/vod voor meer informatie.
• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Het woord Bluetooth en de bijbehorende markeringen en logo’s zijn eigendom van Bluetooth SIG, Inc. en Victor Company of Japan, Limited (JVC) gebruikt deze onder licentie. Overige handelsmerken en namen zijn eigendom van de overeenkomende eigenaren.
• “Made for iPod” betekent dat een elektronische accessoire specifiek is ontworpen voor het verbinden met een iPod en door de fabrikant is erkend om aan de Apple standaard voor gebruik en werking te voldoen.
• “Works with iPhone” betekent dat een elektronische accessoire specifiek is ontworpen voor het verbinden met een iPhone en door de fabrikant is erkend om aan de Apple standaard voor gebruik en werking te voldoen.
• Apple is niet verantwoordelijk voor de werking van deze apparatuur en het voldoen aan de veiligheidsreglementen en standaard.
• iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.
• iPhone is een handelsmerk van Apple Inc.
• Dit product bevat auteursrechtelijke beschermingstechnologie die wordt beschermd door Amerikaanse octrooien en andere intellectuele eigendomsrechten. Gebruik van deze auteursrechtelijke beschermingstechnologie moet worden gemachtigd door Macrovision en is bestemd voor gebruik in huishoudens en voor andere beperkte doeleinden, tenzij met speciale toestemming van Macrovision. Reverse-engineering of demontage is verboden.

NL58-65_KW-AVX720[E]1.indd 58 11/2/09 5:18:22 pm Oplossen van problemen Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

• Zie tevens de bij de voor de verbindingen gebruikte adapters geleverde handleidingen en de handleidingen van de externe componenten voor details aangaande de bediening van externe apparatuur.
• Mededelingen (met “ ” aangegeven) in de volgende tabel, verschijnen in de taal die met <Language> is

15) De hier beschreven mededelingen verschijnen in de taal van deze gebruiksaanwijzing.

• Aanduidingen op scherm zijn onduidelijk.
• “Positie Fout - Druk [Open]” verschijnt op het scherm. Algemeen

• “Mecha Fout - Druk [Reset]” verschijnt op het scherm en het paneel beweegt niet.
• “Geen Signaal” verschijnt.

• Toetsen op het monitorpaneel werken niet.
• Receiver werkt helemaal niet. TUNER

• Het aanraakpaneel reageert niet juist.
• <Illumination> functie werkt onjuist.

• SSM automatisch vastleggen werkt niet.
• Statische ruis tijdens het luisteren naar de radio. Oplossing/Oorzaak
• Stel het volume op het optimale niveau in.
• Controleer de snoeren en verbindingen. Dit wordt mogelijk veroorzaakt door het zonlicht wat via de ruiten op de monitor valt. 14) Stel <Bright> in. ( De hoek van het monitorpaneel werd geforceerd veranderd of de instelling werd tijdens het openen of sluiten onderbroken. Druk op [OPEN/TILT]. Stel het toestel terug. (

• Geen geluid via de luidsprekers.

• Veranderen van bron.
• Start de weergave van het externe component dat met de VIDEO IN aansluiting is verbonden.
• Controleer de snoeren en verbindingen.
• Het ontvangen signaal is te zwak. Wanneer het monitorpaneel is geopend, werken uitsluitend de toetsen. De overige toetsen functioneren VOL +/– en niet. Stel het toestel terug. (
• Zorg dat uw handen en het aanraakpaneel schoon en droog zijn.
• Vermijd statische elektriciteit en plaats geen magnetische onderdelen in de buurt van het toestel.
• Wacht met gebruik van het toestel todat de temperatuur in de auto stabiel is.
• Een rubber mat op de vloer kan de reden van dit probleem zijn. Verwijder in dat geval de rubber mat. Leg de zenders handmatig vast. ( 25) Sluit de antenne goed aan. Vervolg op de volgende bladzijde REFERENTIES NL58-65_KW-AVX720[E]1.indd 59

1/9/09 7:59:51 PM Symptoom

• Disc wordt niet herkend en niet afgespeeld.
• Disc kan niet worden uitgeworpen.

Oplossing/Oorzaak Werp de disc geforceerd uit. (

Ontgrendel de disc. ( 32) Opneembare/herschrijfbare disc kan • Plaats een afgeronde disc. niet worden afgespeeld.

• Rond de disc af met het component dat u voor de opname Verspringen van fragmenten op een heeft gebruikt. opneembare/herschrijfbare disc is onmogelijk. Weergave start niet.
• Plaats de disc juist.
• Het formaat van de bestanden is niet geschikt voor dit toestel. Weergavebeeld is onduidelijk. Stel de onderdelen van het <Picture Adjust> menu in. ( 14) Geluid en beeld wordt soms
• Stop de weergave wanneer u over zeer slechte wegen rijdt. onderbroken of is vervormd.
• Verander van disc. Geen weergavebeeld en “Handrem” Het handremdraad is niet goed aangesloten. verschijnt op het scherm wanneer de Zie de Handleiding voor installatie/aansluiting. handrem is aangetrokken. Geen beeld op de externe monitor. • Sluit het videosnoer juist aan.
• Kies de juiste ingang met de externe monitor. “Eject Fout” of “Laad Fout” verschijnt Verander van bron door een druk op SOURCE. op het scherm. “Regiocode fout” verschijnt op het De regiocode is fout. ( scherm wanneer u een DVD-Video plaatst. Disc kan niet worden afgespeeld.
• Neem de fragmenten met een geschikt programma op een geschikte disc op. (

• Voeg de juiste extensiecode aan de bestandsnaam toe. U hoort ruis. Het fragment heeft niet het juiste bestandsformaat. Ga naar een ander bestand. Fragmenten worden niet in de De weergavevolgorde verschilt mogelijk van de gewenste volgorde afgespeeld. weergavevolgorde van andere apparatuur. Verstreken tijd is niet correct. Dit gebeurt soms tijdens weergave. Dit wordt veroorzaakt door de manier hoe fragmenten zijn opgenomen. “Geen Support” verschijnt op het Het fragment kan niet worden afgespeeld. scherm en het fragment wordt overgeslagen.

• Fragmenten worden niet in de opnamevolgorde afgespeeld.
• “Bezig te Lezen” blijft op het scherm knipperen. Het fragment heeft niet het juiste bestandsformaat. Ga naar een ander bestand. De weergavevolgorde verschilt mogelijk van de weergavevolgorde van andere apparatuur.
• De afleestijd verschilt afhankelijk van de USB-apparatuur.
• Gebruik niet te veel lagen en mappen.
• Schakel de stroom even uit en dan weer in.

• “Afspelen appar. niet mogeli. Controleer het apparaat” verschijnt op het scherm. Er zijn geen fragmenten opgeslagen. Kopieer fragmenten naar de USB-apparatuur.

• Juiste tekens worden niet getoond (bijv. albumnaam).
• Geluid wordt soms onderbroken tijdens weergave van een fragment.
• Bluetooth apparatuur herkent het toestel niet. Voor beschikbare tekens,

De fragmenten zijn niet goed naar de USB-apparatuur gekopieerd. Kopieer de fragmenten opnieuw en probeer nogmaals. Dit toestel kan tegelijkertijd slechts met één Bluetooth mobiele telefoon en één Bluetooth audiospeler worden verbonden. Wanneer een apparaat is verbonden, kan dit toestel niet door een ander apparaat worden herkend. Ontkoppel het huidige verbonden apparaat en zoek opnieuw. Toestel herkent de Bluetooth

• Controleer de Bluetooth instelling van het apparaat. apparatuur niet.
• Zoek met de Bluetooth apparatuur. Toestel kan niet aan Bluetooth
• Voer dezelfde PIN-code voor het toestel en het gewenste apparatuur worden gekoppeld. apparaat in. Probeer “0000” of “1234” indien de PIN-code van de apparatuur niet in de betreffende handleiding specifiek wordt aangegeven.
• Kies de naam van het apparaat in <Special Device> en probeer vervolgens opnieuw. ( 29) Echo of ruis. Stel de positie van de microfoon (bijgeleverd bij de Bluetooth adapter) in. Kwaliteit van het geluid van de
• Zorg dat de afstand tussen het toestel en de Bluetooth mobiele telefoon is slecht. telefoon korter is.
• Rijd de auto naar een plaats waar de signaalontvangst beter is. Geluid wordt onderbroken tijdens • Zorg dat de afstand tussen het toestel en de Bluetooth weergave van een Bluetooth audiospeler korter is. audiospeler.
• Ontkoppel de voor “Bluetooth PHONE” verbonden apparatuur.
• Schakel het toestel vervolgens even uit en dan weer in.
• (Indien het geluid nog niet wordt hersteld,) verbind de speler opnieuw. “NEW DEVICE” kan niet worden Bluetooth audiospeler is reeds verbonden. Ontkoppel het om gekozen voor “Bluetooth “NEW DEVICE” te kiezen. ( 29) AUDIO”. Verbonden audiospeler kan niet Controleer of de verbonden audiospeler geschikt is voor AVRCP worden bediend. (Audio/Video Remote Control Profile). NEDERLANDS Symptoom Vervolg op de volgende bladzijde REFERENTIES NL58-65_KW-AVX720[E]1.indd 61

• “Geen Disc” verschijnt op het scherm.
• “Geen Magazijn” verschijnt op het scherm.
• “Kan disc niet afspelen Controleer de disc” verschijnt op het scherm.
• “Reset08” verschijnt op het scherm. Plaats een disc in het magazijn. Plaats het magazijn. De geplaatste disc heeft geen afspeelbare bestanden. Plaats een disc met geschikte bestanden. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
• “Reset01” – “Reset07” verschijnt op het scherm. Druk op de terugsteltoets van de CD-wisselaar.
• CD-wisselaar werkt helemaal niet. Stel het toestel terug. (

• “Geen DAB Signaal” verschijnt op het scherm. Ga naar een plaats waar de signalen sterker zijn.
• “Reset 08” verschijnt op het scherm. Verbind dit toestel juist met de DAB-tuner en stel het toestel terug. (
• DAB-tuner werkt helemaal niet. Verbind dit toestel juist met de DAB-tuner en stel het toestel terug.(

• “Antenna Power NG” verschijnt op het scherm. Controleer de snoeren en verbindingen.
• De iPod/iPhone kan niet worden ingeschakeld • Controleer de aansluitkabel en de verbinding. of werkt niet.
• Update de firmware-versie van de iPod/iPhone.
• Laad de batterij van de iPod/iPhone.
• Stel de iPod/iPhone terug. Schakel de equalizer van dit toestel of van de iPod uit.
• “Verbrek” verschijnt op het scherm. Controleer de verbinding.
• Weergave stopt. De hoofdtelefoon werd tijdens weergave ontkoppeld. Start de weergave opnieuw.
• “Afspelen appar. niet mogeli. Controleer het Er zijn geen fragmenten opgeslagen. Importeer apparaat” verschijnt op het scherm. fragmenten naar de iPod.
• U kunt geen bediening uitvoeren tijdens Bedien het toestel nadat Illustratie is geladen. ( 16) weergave van een fragment dat Illustratie heeft.
• “Reset01” – “Reset07” verschijnt op het scherm. Ontkoppel de adapter van zowel dit toestel als de iPod. Sluit vervolgens weer aan. Controleer de verbinding tussen de adapter en dit toestel.
• “Reset08” verschijnt op het scherm.
• Regelaars van de iPod werken niet na het Stel de iPod terug. ontkoppelen van dit toestel.
• “Beperkingen apparaat” verschijnt op het Controleer of de aangesloten iPod met dit toestel kan 54) scherm. worden gebruikt. (
• Geen beeld op het scherm.
• Schakel het videocomponent in indien het nog niet is ingeschakeld.
• Sluit het videocomponent juist aan.
• Weergavebeeld is onduidelijk. Stel de onderdelen van het <Picture Adjust> menu 14) in. (

NL58-65_KW-AVX720[E]1.indd 62 1/11/09 5:39:06 PM Technische gegevens VERSTERKER Lastimpedantie: Bereik voor equalizer: Frequenties: Niveau: Signaal-tot-ruis ratio: Audio-uitgangsniveau:

• SUBWOOFER Lijnuitgangsniveau/ impedantie: Uitgangsimpedantie: Kleursysteem: Video-uitgang (composiet): Overige aansluitingen: Ingang: FM/AM-TUNER Frequentiebereik: FM-tuner: MG-tuner: LG-tuner: Uitgang: Overige: FM: AM: Bruikbare gevoeligheid: 50 dB Quieting gevoeligheid: Alternatieve kanaalgevoeligheid (400 kHz): Frequentierespons: Stereoscheiding: Gevoeligheid/Selectiviteit: Gevoeligheid: 50 W per kanaal 20 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 1,0% totale harmonische vervorming. 4 Ω (4 Ω t/m 8 Ω toelaatbaar) 60 Hz, 150 Hz, 400 Hz, 1 kHz, 2,5 kHz, 6,3 kHz, 15 kHz ±10 dB 70 dB 2,5 V/20 kΩ belasting (volledige schaal) 1 kΩ PAL 1 Vp-p/75 Ω LINE IN, VIDEO IN, Antenne-ingang, USB-ingang, Stuur-afstandsbediening ingangen VIDEO OUT CD-wisselaar, DIGITAL OUT (optisch) 87,5 MHz t/m 108,0 MHz (MG) 522 kHz t/m 1 620 kHz (LG) 144 kHz t/m 279 kHz 9,3 dBf (0,8 μV/75 Ω) 16,3 dBf (1,8 μV/75 Ω) 65 dB NEDERLANDS Maximaal Voor/Achter: uitgangsvermogen: Doorlopend Voor/Achter: uitgangsvermogen (RMS): 40 Hz t/m 15 000 Hz 40 dB 20 μV/40 dB 50 μV Vervolg op de volgende bladzijde REFERENTIES NL58-65_KW-AVX720[E]1.indd 63

10/2/09 6:15:15 pm MONITOR ALGEMEEN NEDERLANDS USB DVD/CD Signaalaftastsysteem: Frequentierespons: Contactloos optische aftasting (halfgeleider-laser) DVD, fs=48 kHz/96 kHz: 16 Hz t/m 22 000 Hz VCD/CD: 16 Hz t/m 20 000 Hz Dynamisch bereik: 96 dB Signaal-tot-ruis ratio: 98 dB Wow en flutter: Lager dan meetbare limiet USB standaarden: USB 2.0 Full Speed Data-overdrachtswaarde Hoge snelheid: Maximaal 12 Mbps Lage snelheid: Maximaal 1,5 Mbps Compatibele apparatuur: Mass storage class Compatibel FAT 32/16/12 bestandssysteem: Max. stroomverbruik: 5 V gelijkstroom 500 mA Schermformaat: 7 inch breed vloeibaar kristallen display Aantal pixels: 336 960 pixels: 480 × 3 (horizontaal) × 234 (verticaal) Aandrijfmethode: TFT (Thin Film Transistor) actief matrix formaat Kleursysteem: NTSC/PAL Aspectratio: 16:9 (breed) Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar) Aarding: Negatieve aarding Opslagtemperatuur: –10°C t/m +60°C Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C Afmetingen (B x H x D): Installatie-afmetingen (bij 182 mm × 111 mm × 161 mm

• Met afwerkplaat en benadering): huls bevestigd Paneel-afmetingen (bij 188 mm × 117 mm × 22 mm benadering): Gewicht (bij benadering): 3,3 kg (inclusief sierplaat en huls) Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar. Vereiste ruimte voor het installeren en uitklappen van de monitor Dashboard

VOORZICHTIG: Zorg dat er voldoende vrije ruimte voor het openen van de monitor is. De monitor zou anders de bediening van het stuur of versnellingshendel kunnen hinderen met mogelijk verkeersongelukken tot gevolg. Toestel: mm
