GEBRUIKSAANWIJZING KW-AVX820E JVC

Zie de pagina met de paragraaf Het apparaat terugstellen

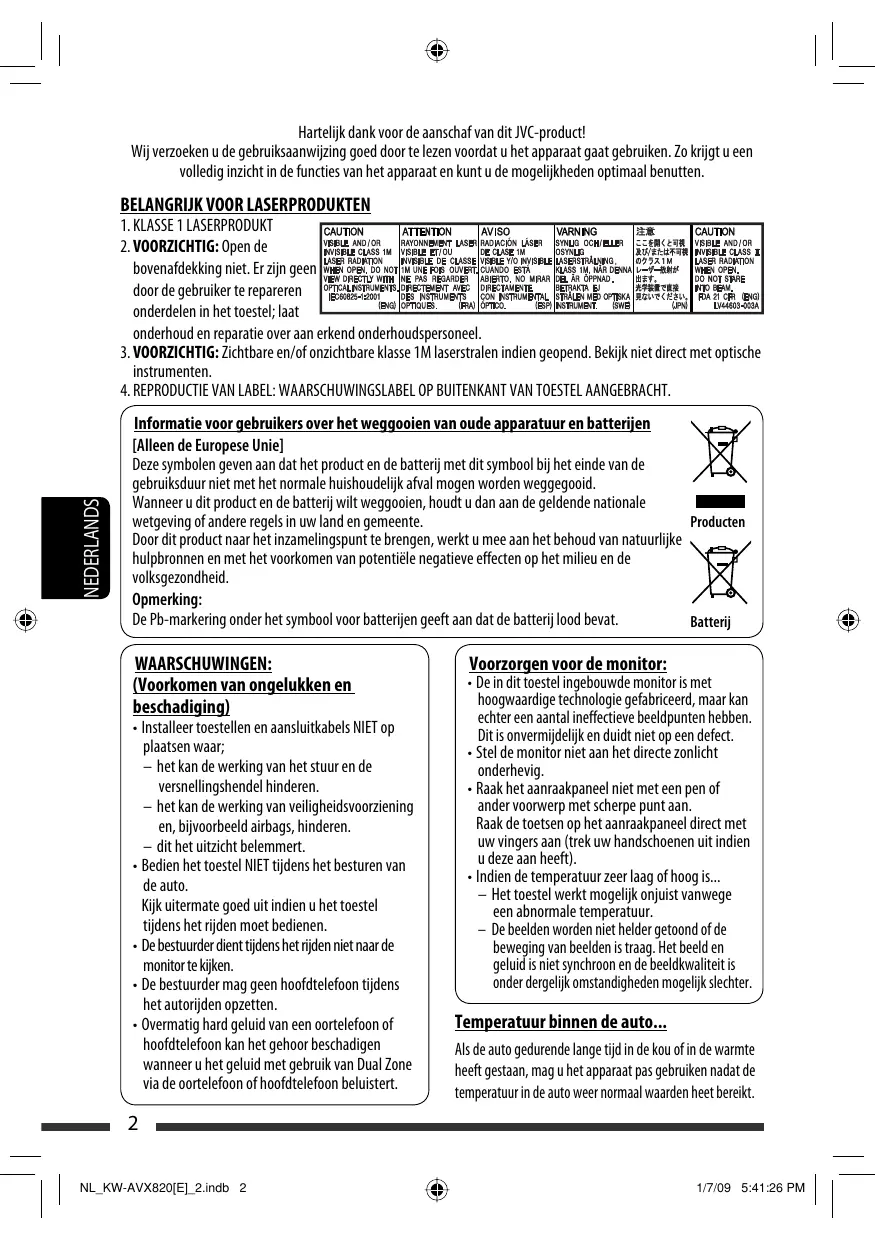

Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

2. VOORZICHTIG: Open de

bovenafdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

Informatie voor gebruikers over het weggooien van oude apparatuur en batterijen [Alleen de Europese Unie] Deze symbolen geven aan dat het product en de batterij met dit symbool bij het einde van de gebruiksduur niet met het normale huishoudelijk afval mogen worden weggegooid. Wanneer u dit product en de batterij wilt weggooien, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en gemeente. Producten Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid. Opmerking: De Pb-markering onder het symbool voor batterijen geeft aan dat de batterij lood bevat. Batterij WAARSCHUWINGEN: (Voorkomen van ongelukken en beschadiging)

• Installeer toestellen en aansluitkabels NIET op plaatsen waar; – het kan de werking van het stuur en de versnellingshendel hinderen. – het kan de werking van veiligheidsvoorziening en, bijvoorbeeld airbags, hinderen. – dit het uitzicht belemmert.
• Bedien het toestel NIET tijdens het besturen van de auto. Kijk uitermate goed uit indien u het toestel tijdens het rijden moet bedienen.
• De bestuurder dient tijdens het rijden niet naar de monitor te kijken.
• De bestuurder mag geen hoofdtelefoon tijdens het autorijden opzetten.
• Overmatig hard geluid van een oortelefoon of hoofdtelefoon kan het gehoor beschadigen wanneer u het geluid met gebruik van Dual Zone via de oortelefoon of hoofdtelefoon beluistert. Voorzorgen voor de monitor:
• De in dit toestel ingebouwde monitor is met hoogwaardige technologie gefabriceerd, maar kan echter een aantal ineffectieve beeldpunten hebben. Dit is onvermijdelijk en duidt niet op een defect.
• Stel de monitor niet aan het directe zonlicht onderhevig.
• Raak het aanraakpaneel niet met een pen of ander voorwerp met scherpe punt aan. Raak de toetsen op het aanraakpaneel direct met uw vingers aan (trek uw handschoenen uit indien u deze aan heeft).
• Indien de temperatuur zeer laag of hoog is... – Het toestel werkt mogelijk onjuist vanwege een abnormale temperatuur. – De beelden worden niet helder getoond of de beweging van beelden is traag. Het beeld en geluid is niet synchroon en de beeldkwaliteit is onder dergelijk omstandigheden mogelijk slechter. Temperatuur binnen de auto... Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt.

NL_KW-AVX820[E]_2.indb 2 1/7/09 5:41:26 PM

• <> toont de variabele schermen/menu’s/ bedieningen/instellingen die op het aanraakpaneel verschijnen.
• [] toont de toetsen op het aanraakpaneel. bladzijdenummer) toont de referentiepagina van de overeenkomende onderdelen/bedieningen/ instellingen.
• Index voor bediening: Voor het gemakkelijk opzoeken van gewenste bedieningen/functies. 71)

• Taal voor aanduidingen: De schermaanduidingen voor de uitleg worden in het Engels getoond. U kunt de taal voor de aanduidingen kiezen met <AV Menu>. ( 15) Het apparaat terugstellen
• De door u gemaakte instellingen worden tevens gewist (uitgezonderd de geregistreerde Bluetooth apparatuur, 28). Geforceerd verwijderen van een disc INHOUD Meer over deze gebruiksaanwijzing ............. Het apparaat terugstellen ............................ Geforceerd verwijderen van een disc............ INTRODUCTIE Afspeelbare disctypes .................................. Basisbediening.............................................

• Verwijderen/bevestigen van het monitorpaneel ............................................ 5
• Gebruik van het monitorpaneel/aanraakpaneel

• Veranderen van display-informatie ............ 9
• Gebruik van de afstandsbediening (RM-RK252)

• Bedieningstoetsen op het scherm .............. 35
• Bediening met gebruik van de afstandsbediening (RM-RK252).................. 36 NEDERLANDS Meer over deze gebruiksaanwijzing: Bediening voor Dual Zone ............................ 40 Bediening van USB ....................................... 43 EXTERNE APPARATUUR Gebruik van Bluetooth® apparatuur ............. 44
• Verbinden van nieuwe Bluetooth apparatuur

• Gebruik van de Bluetooth mobiele telefoon ... 45
• Gebruik van de Bluetooth audiospeler ........ 47
• Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen.
• Stel de receiver terug indien dit niet werkt. Denk aan de veiligheid...
• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten. Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen. Luisteren naar de CD-wisselaar .................... 47 Luisteren naar de DAB-tuner........................ 48 Luisteren naar een iPod/iPhone ................... 50
• Indien verbonden met de USB-kabel .......... 50
• Indien verbonden met de interface-adapter ... 51 Gebruik van andere externe componenten ..... 52

• DTS geluid kan niet via dit toestel worden gereproduceerd. Bijv.: NEDERLANDS DVD-Audio/DVD-ROM Opneembare/herschrijfbare DVD (DVD-R/-RW *2, +R/+RW *3)

MPEG4 *1 Indien u een DVD-Video met een verkeerde regiocode heeft geplaatst, verschijnt “Regiocode fout” op het scherm. *2 Een DVD-R opgenomen met meerdere grenzen is ook afspeelbaar (behalve voor dual layer-discs). DVD-RW dual-discs zijn niet afspeelbaar. *3 U kunt afgeronde +R/+RW (alleen videoformaat) discs afspelen. “DVD” is als disctype gekozen wanneer een +R/+RW-disc is geplaatst. +RW dual-discs zijn niet afspeelbaar. *4 Dit toestel is geschikt voor weergave van AAC-bestanden die met gebruik van iTunes zijn gecodeerd. Waarschuwing voor weergave van een DualDisc De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

01NL_KW-AVX820[E]_3.indd 4 1/12/09 10:24:49 AM Basisbediening Verwijderen/bevestigen van het monitorpaneel

Verwijderen ~ Met het toestel ingeschakeld: Het monitorpaneel is ontgrendeld. Open/Tilt Open Tilt + Eject Tilt – Yes Detach Exit Detach?

NEDERLANDS Close Bevestigingsplaat

• De bevestigingsplaat sluit automatisch ongeveer 10 seconden nadat het monitorpaneel is ontgrendeld. Verwijder het monitorpaneel voordat de plaat sluit. Het monitorpaneel opent vervolgens ongeveer 50°.
• Het sluit automatisch indien u gedurende ongeveer een minuut geen bediening uitvoert.

Bevestigen Zachte hoes (bijgeleverd) Let op:

• Houd het monitorpaneel goed vast zodat het niet kan vallen.
• Plaats het monitorpaneel zodanig op de bevestigingsplaat dat het goed vergrendeld. INTRODUCTIE NL_KW-AVX820[E]_2.indb 5

1/7/09 5:41:38 PM Gebruik van het monitorpaneel/aanraakpaneel Tonen van het <AV Menu> scherm, ( USB-kabel van de achterkant van het toestel, ( 13) 43, 50) NEDERLANDS

Tonen van het <Source Menu> scherm, ( Tonen van de Short Cut iconen, (

1 Stel het toestel terug. ( 2 • Inschakelen van de stroom.

• Dempen van het geluid (indien de stroom is ingeschakeld).
• Uitschakelen van de stroom. (Houd ingedrukt)
• Instellen van het volume.
• Bluetooth (telefoon) : Instellen van het volume van de binnenkomende gesprekken. *1
• Oproepen van <Dial Menu> scherm. ( 25)
• Tonen van het <Redial> menu. (Houd ingedrukt) ( 25)
• Voor het kiezen van de bron. *2

TUNER = DAB = DISC (DVD/VCD/

CD) = USB/USB iPod = CD-CH/iPod/ EXT-IN = Bluetooth =AV-IN = (terug naar het begin) Aanraakpaneel (zie de volgende bladzijden). De meeste bedieningen worden met gebruik van het aanraakpaneel uitgelegd, tenzij anders wordt vermeld. Afstandsbedieningssensor 8 • Activeren/annuleren van TA-standbyontvangst.

• Tonen van het <PTy Search> menu. (Houd 30) ingedrukt) (
• Veranderen van de display-informatie. *3
• Uitschakelen van het scherm (aanraakpaneel) wanneer het toestel is ingeschakeld. *4 (Houd ingedrukt)
• Veranderen van bron naar “USB” of “USB-iPod”.
• Veranderen van de iPod/iPhone regeling voor “USB-iPod”. (Houd ingedrukt) ( 50)
• Tonen van het <Open/Tilt> scherm. (

• Uitwerpen van de disc en tonen van het <Open/Tilt> scherm. (Houd ingedrukt)
• Sluiten van het monitorpaneel wanneer u drukt terwijl het paneel geopend is. Monitorpaneel

NL_KW-AVX820[E]_2.indb 6 1/7/09 5:41:38 PM Toetsverlichting

• Uitgeschakeld: Indien u gedurende ongeveer 10 seconden geen bediening uitvoert.
• Weer ingeschakeld: – Wanneer u het aanraakpaneel aanraakt of uw hand in de buurt van het paneel beweegt afhankelijk van de <Illumination> instelling. ( 18) – Wanneer u de afstandsbediening gebruikt. – Wanneer een gesprek/SMS wordt ontvangen (voor Bluetooth mobiele telefoon).
• Altijd ingeschakeld: – Wanneer het <AV Menu> scherm wordt getoond. ( 13) – Wanneer het <Source Menu> scherm wordt getoond. ( 8) – Wanneer het <Open/Tilt> scherm wordt getoond. ( 8) - Wanneer <Illumination> op <Normal> is gesteld. ( 18) U kunt het volume tevens instellen door uw vinger zoals afgebeeld over het aanraakpaneel te bewegen. Let op met het instellen van het volume: Digitale apparatuur (CD/USB) produceren weinig ruis in vergelijking met andere bronnen. Verlaag derhalve het volume alvorens de weergave van deze digitale bronnen te starten zodat beschadiging van de luidsprekers door een plotselinge sterke volumeverhoging wordt voorkomen. Door uw vinger over het aanraakpaneel te verschuiven, gebeurt hetzelfde als wanneer u [5 / ∞ / 4 / ¢] aanraakt. INTRODUCTIE NL_KW-AVX820[E]_2.indb 7 NEDERLANDS *1 Deze instelling heeft geen effect op het volume van andere bronnen. *2 De bronnen die beschikbaar zijn, zijn afhankelijk van de externe componenten die zijn aangesloten, de media die is bevestigd en de door u gemaakte <Input> instellingen. ( 18) *3 De beschikbare display-informatie verschilt afhankelijk van de gekozen weergavebron. *4 Het scherm wordt weer ingeschakeld: Wanneer u het aanraakpaneel aanraakt Wanneer u op TP/PTY, DISP, iPod of drukt – Wanneer een gesprek/SMS wordt ontvangen (voor Bluetooth mobiele telefoon) Wanneer een signaal van de achteruitkijkcamera wordt ontvangen

1/7/09 5:41:40 PM Short-cut iconen Tonen van het <PTy Search> menu. ( 30) Met gebruik van de short-cut iconen kunt u snel vaak gebruikte functies oproepen. Activeren van de <Voice Dialing> functie. ( 25) Bayern Radio <Source Menu> scherm Pop Music U kunt de bron tevens met gebruik van het aanraakpaneel kiezen. 15:45

• Druk nogmaals op de toets om het venster te wissen. Bayern Radio Pop Music NEDERLANDS 15:45 Setup Beep Telephone Muting Illumination Motion Sensitiv. Initialize Normal Proximity/Motion Touch Panel Huidige bron Back Verlaten Exit De beschikbare iconen verschillen afhankelijk van de gekozen bron. <Open/Tilt> scherm Open/Tilt Tonen van het <Illumination> menu. ( 18) Veranderen van geluidsfunctie.

22) Tonen van het <Aspect> menu.

15) Activeren van PTY-standbyontvangst.

21) Activeren van mededelingenstandbyontvangst. ( 21) Tilt + Eject Tilt – Close 19) Activeren of uitschakelen van herhalen van fragment/hoofdstuk. Open Detach Exit [Open] Openen van het monitorpaneel. [Eject] Uitwerpen van de disc. [Close] Sluiten van het monitorpaneel. [Tilt +/–] Kantelen van het monitorpaneel. [Detach] Verwijderen van het monitorpaneel. ( 5) [Exit] Wissen van dit scherm.

• Grijs gekleurde onderdelen kunnen niet worden gebruikt.

01NL_KW-AVX820[E]_3.indd 8 1/12/09 10:28:18 AM Veranderen van display-informatie Gebruik van de afstandsbediening (RM-RK252)

• De beschikbare display-informatie verschilt afhankelijk van de gekozen weergavebron. Plaatsen van batterijen

• Door iedere druk op DISP verandert het display en wordt andere informatie getoond.

Bijv.: Indien een DVD-videodisc als bron is gekozen. Plaats de batterijen met de polen (+ en –) in de juiste richting in de afstandsbediening. Broninformatiescherm Weergavebeeld*1 en kloktijd met grote cijfers Navigatiescherm*2 Let op:

• De batterij kan ontploffen indien verkeerd geplaatst. Vervang uitsluitend door een van het zelfde of gelijkwaardig type.
• Stel batterijen niet aan extreme hitte van zonlicht, vuur of dergelijk onderhevig. NEDERLANDS Weergavebeeldscherm (alleen voor videobronnen) Vervang de batterijen indien het bereik voor het gebruik van de afstandsbediening aanzienlijk kleiner wordt. Gebruik van de afstandsbediening:
• Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel.
• Stel de afstandbedieningssensor NIET aan schel licht bloot (direct zonlicht of lamplicht). Terug naar het begin *1 • Met “ USB-iPod” als bron gekozen, verschijnt het Artwork (Illustratie) van het liedje indien er Artwork data zijn opgeslagen. ( 16)
• Bij weergave van een MP3/WMA/AAC-bestand, verschijnt “Jacket picture” indien het bestand tag-data met “Jacket picture” heeft. *2 Indien <Navigation> voor <AV Input> is gekozen ( 18) De receiver heeft een functie voor bediening met de stuurafstandsbediening.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden.
• De bediening is mogelijk anders afhankelijk van het soort stuur-afstandsbediening. Vervolg op de volgende bladzijde INTRODUCTIE 01NL_KW-AVX820[E]_3.indd 9

• Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld.
• Uitschakelen van de stroom. (Houd ingedrukt) 2 5/∞ toetsen
• TUNER/DAB: Kiezen van voorkeurzenders/ services.
• DISC/USB/CD-CH: – DVD-Video: Kiezen van de titel. – DVD-VR: Kiezen van programma/weergavelijst. – DivX/MPEG1/MPEG2/MP3/WMA/WAV/AAC: Kiezen van mappen, indien aanwezig.
• USB iPod: – Kiezen van voorgaande/volgende onderdeel.

• iPod: – 5 : Oproepen van het hoofdmenu (en vervolgens 5 / ∞ / 4 / ¢ werken als menukeuzetoetsen.) 5 : Terugkeren naar het voorgaande menu. ∞ : Bevestigen van de keuze. – ∞ : Pauzeren of voortizetten van de weergave. 4 / ¢ toetsen
• TUNER/DAB: – Automatisch opzoeken van zenders/ensembles. – Handmatig opzoeken van zenders/ensembles. (Houd ingedrukt)
• DISC/USB/CD-CH: – Achterwaarts verspringen/voorwaarts verspringen. – Achterwaarts/voorwaarts zoeken. (Houd ingedrukt)
• USB iPod: – Achterwaarts verspringen/voorwaarts verspringen. – Achterwaarts/voorwaarts zoeken. (Houd ingedrukt)
• iPod: – Achterwaarts verspringen/voorwaarts verspringen. – Achterwaarts/voorwaarts zoeken. (Houd ingedrukt) Tijdens de menukeuzefunctie: – Kiezen van een onderdeel. (Druk vervolgens op ∞ om de keuze te bevestigen.) – Tegelijkertijd 10 onderdelen verspringen. (Houd ingedrukt)
• Bluetooth (audio): – Achterwaarts verspringen/voorwaarts verspringen. 3 VOL (volume) + / – toetsen*1
• Voor het instellen van het volume.
• Bluetooth (telefoon): – Instellen van het volume van de binnenkomende gesprekken. 2nd VOL (volume) toetsen
• Instellen van het volume van de 2nd AUDIO OUT aansluiting wanneer tegelijk ingedrukt met de SHIFT toets. ( 40) 4 ASPECT toets*2
• Verandert de aspectratio van de weergavebeelden. PHONE toetsen*1
• Tonen van het <Dial Menu> scherm. ( 25)
• Tonen van het <Redial> menu. (Houd ingedrukt) ( 25)
• Beantwoorden van binnenkomende gesprekken.

01NL_KW-AVX820[E]_3.indd 10 1/12/09 10:28:22 AM

• Functioneert uitsluitend als cijfertoets. 7 TOP M (menu) toets*2

• DVD-Video: Toont het discmenu.
• DVD-VR: Tonen van het Original Program scherm.
• VCD: Voortzetten van PBC-weergave. OSD (in-beelddisplay) toets
• Tonen van de in-beeldbalk.
• Functioneert niet als “ ”. SHIFT toets
• Functioneert met andere toetsen. DISP (display) toets*1 Veranderen van de display-informatie. ( 1 / ¡ toetsen
• DISC/USB: – DVD-Video: Vertraagde weergave (tijdens pauze). – DVD-VR/VCD: Voorwaartse vertraagde weergave (tijdens pauze). – DivX/MPEG1/MPEG2/MP3/WMA/WAV/AAC: Achterwaarts/voorwaarts zoeken.
• USB iPod: Achterwaarts/voorwaarts zoeken. w SOURCE toets*1

• Voor het kiezen van de bron. e 3 (weergave) / 8 (pauze) toets

• DISC/USB/USB iPod: Starten/pauzeren van de weergave.
• Bluetooth (telefoon): Beantwoorden van binnenkomende gesprekken.

(einde gesprek) toets

• Bluetooth (telefoon): Eindigen van het gesprek. BAND toets
• TUNER/DAB: Kiezen van de golfband. 7 (stoppen) toets
• DISC/USB: Stoppen van de weergave.
• Bluetooth (audio): Pauzeren van de weergave. t RETURN toets*2
• VCD: Terugkeren naar het PBC menu.
• DVD-Video/DVD-VR/DivX/MPEG1/MPEG2/JPEG/ VCD: Annuleren van het pop-up menu van de in-beeldbalk. y MENU toets*2

• DVD-Video: Toont het discmenu.
• DVD-VR: Toont het Play List scherm.
• VCD: Voortzetten van PBC-weergave. u % / fi toetsen*2
• DVD-Video: Maken van keuzes/instellingen.
• CD-CH: Veranderen van discs in het magazijn. @ / # toetsen*2
• DVD-Video: Maken van keuzes/instellingen.
• DivX/MPEG1/MPEG2: Ongeveer 5 minuten terug of verder verspringen. ENT (invoer) toets*2
• Bevestigen van de keuze. i DUAL toets 40) Activeert of annuleert Dual Zone. (
• Functioneert niet als “#”. o DIRECT toets
• DISC/USB: Activeren van de directe zoekfunctie voor een hoofdstuk/titel/ programma/weergavelijst/map/fragment wanneer tegelijk ingedrukt met de SHIFT toets. 37) CLR (wissen) toets
• DISC/USB: Wissen van een foute invoer wanneer tegelijk ingedrukt met de SHIFT toets. SURROUND toets
• Wordt niet voor dit toestel gebruikt. *1 Deze toetsen kunnen niet worden gebruikt indien Dual Zone is geactiveerd. *2 Functioneren als cijfertoetsen wanneer tegelijkertijd met de SHIFT toets ingedrukt. – DISC/USB : Opzoeken van een hoofdstuk-/ titel-/weergavelijst-/map-/fragment-nummer na het activeren van de zoekfunctie door tegelijk op SHIFT en DIRECT te drukken. ( 37) – TUNER/DAB : (Nummer 1 t/m 6): Invoeren van een voorkeurzender-/servicenummer. – Bluetooth (telefoon): (Nummer 1 t/m 6): Bellen van voorkeurnummer. INTRODUCTIE NL_KW-AVX820[E]_2.indb 11 NEDERLANDS 6 SETUP toets*2

NL_KW-AVX820[E]_2.indb 12 1/7/09 5:41:46 PM Meer over het AV-menu U kunt voor de meeste bedieningen en instellingen het <AV Menu> gebruiken. De beschikbare menu-onderdelen die op het aanraakpaneel verschijnen, verschillen afhankelijk van de gekozen bron. De volgende stappen zijn de basishandelingen die moeten worden uitgevoerd.

• U kunt bedieningen uitvoeren/instellingen maken door deze stappen te volgen, tenzij anders wordt vermeld. ~ Inschakelen van de stroom. ! Druk op het gewenste icoon/onderdeel voor de uit te voeren bediening/te maken instellingen. Terugkeren naar de voorgaande menupagina Toont de volgende laag/instelbaar onderdeel indien aanwezig. Setup Demonstration Wall Paper Color Scroll Dimmer Dimmer Time Set Bright Blue Once Auto

Ÿ Tonen van het <AV Menu> scherm. Terugkeren naar het voorgaande scherm. Toont de resterende tijd totdat het huidige scherm automatisch wordt gewist. Verder naar de volgende menupagina NEDERLANDS Back

• Bepaalde instellingen openen het sub-instelscherm niet, maar door een optie te kiezen wordt de instelling veranderd.
• Niet-beschikbare onderdelen zijn grijs-gekleurd.
• Voor het verlaten van de instellingen, drukt u op [Exit]. AV Setup : Equalizer : Sound Mode List Bluetooth : 14 – 19

21, 22 23, 24 25 – 28 Vervolg op de volgende bladzijde AV-MENU NL_KW-AVX820[E]_2.indb 13

1/7/09 5:41:47 PM AV Setup (AV Setup) Basisinstelling: Onderstreept Menu-onderdeel Demonstration (Demonstratie) Kiesbare instelling/onderdeel ♦ Off ♦ On : Geannuleerd. : Activeren van de demonstratie op het scherm. Raak het scherm aan voor het tijdelijk stoppen. ( 12) U kunt het achtergrondbeeld voor het scherm kiezen. Wall Paper (Achtergrondbeeld) ♦ Bright, Future, Horizon, Plain Color (Kleur) U kunt de kleur voor het achtergrondbeeld kiezen. ♦ Blue, Light-Blue, Red, Orange, Yellow, Green, Purple, Dark-Blue, Display NEDERLANDS Dark-Green, Brown, Light-Brown, Black Scroll (Scroll) ♦ Off ♦ Once ♦ Auto Dimmer (Dimmer) ♦ Off ♦ On ♦ Auto Dimmer Time Set (Dimmer Tijd) Instellen van de start- ( ) en stoptijden ( ) voor de dimmer. Dimmer Level (Dimmerniveau) U kunt de helderheid voor de dimmer kiezen. ♦ 01 (helder), 02 (midden), 03 (donker) : Geannuleerd. : De informatie wordt eenmaal rollend getoond. : Het rollen van tekst wordt herhaald (met intervallen van 5 seconden).

• De tekst wordt ongeacht deze instelling rollend getoond wanneer u een informatiebalk aanraakt. ( 34) : Geannuleerd. : Activeert de dimmer. : De verlichting van de monitor wordt zwakker wanneer u de koplampen aanzet. *1 ♦ Dimmer Time Set : Activeren van de dimmertijd-instelling (zie hieronder). Bright (Helderheid) U kunt de helderheid van het scherm instellen. ♦ –15 t/m +15; Basisinstelling 00 Picture Adjust U kunt de volgende instellingen maken zodat de aanduidingen op het scherm (Beeldinstelling) *2 duidelijk en helder zijn voor het bekijken van het weergavebeeld. De instelling wordt vastgelegd—een voor “DISC/USB” (algemeen) en een andere voor “AV-IN”. Druk op [5] of [∞] om in te stellen. (–15 t/m +15; Basisinstelling 00) ♦ Bright ♦ Contrast ♦ Color ♦ Tint

Stel in indien het beeld te licht of te donker is. Instellen van het contrast. Stel de kleur van het beeld in—lichter of donkerder. Stel de tint in indien de huidskleur onnatuurlijk is (alleen beschikbaar indien “AV-IN” als bron is gekozen en het ontvangen signaal NTSC is). *1 Het ILLUMINATION CONTROL draad moet worden aangesloten. (Zie de Handleiding voor installatie/aansluiting). *2 Alleen instelbaar indien “ DISC/USB” (de geplaatste media moet beelden of film hebben) of “AV-IN” als bron is gekozen.

NL_KW-AVX820[E]_2.indb 14 1/7/09 5:41:47 PM Menu-onderdeel Kiesbare instelling/onderdeel Aspect U kunt de aspectratio van het beeld veranderen. (Beeldverhouding) *3 Aspectratio van het ontvangen signaal 4:3 16:9 Regular: Voor oorspronkelijk 4:3 beelden Full: Voor oorspronkelijk 16:9 beelden Auto:

• Voor “DISC”: De aspectratio wordt automatisch in overeenstemming met de binnenkomende signalen ingesteld.
• Voor andere videobronnen: De aspextratio is op <Regular> gesteld. Disc Klock Language (Taal) *4 Kiezen van de taal voor de aanduidingen op het scherm. ♦ English, Español, Français, Deutsch, Italiano, Nederlands, Svenska, Dansk, Руccĸий, Português
• De tekens die u voor titels kunt gebruiken, zijn verschillen afhankelijk van de 59) gekozen taal. ( Time Set (Tijd Instellen) Basisinstelling 0:00 ( Time Format (Tijd Formaat) Kies het 12-uur systeem of 24-uur systeem. ( ♦ 12 Hours, 24 Hours OSD Clock (OSD Klok) ♦ Off ♦ On Clock Adjust (Klokinstelling) Kies <Auto> om de klok automatisch op basis van CT-data (kloktijd) van een FM Radio Data Systeem-zender in te stellen. ♦ Off ♦ Auto Menu Language (Menutaal) *5 Kies de basistaal voor het discmenu; Basisinstelling English ( Audio Language (Audiotaal) *5 Kies de basistaal voor het geluid; Basisinstelling English ( Subtitle (Ondertitels) *5 Kies de basistaal voor de ondertitels of het niet-tonen van ondertitels (Off); Basisinstelling English ( 61) NEDERLANDS Display Panorama: Voor het normaal bekijken van 4:3 beelden op het breedbeeld 12) 12) : Geannuleerd. : De kloktijd wordt op het weergavebeeld getoond. 61) 61) *3 Niet instelbaar indien er geen beeld wordt getoond. *4 Schakel de stroom even uit en dan weer in zodat de gemaakte instelling effectief wordt. *5 Alleen kiesbaar voor “DISC/USB”. (De weergave stopt wanneer u de instelling verandert.) Vervolg op de volgende bladzijde AV-MENU 02NL_KW-AVX820[E]_3.indd 15

1/12/09 10:29:26 AM Menu-onderdeel Kiesbare instelling/onderdeel Monitor Type (Type Monitor) *5 Kies het monitortype voor het bekijken van breedbeelden op de externe monitor. ♦ 16:9 : Kies indien de aspectratio van de externe monitor 16:9 is. ♦ 4:3LB (Letterbox)/ : Kies indien de aspectratio van de externe 4:3PS (Pan Scan) monitor 4:3 is. 16:9 4:3LB OSD Position (OSD Instelling) *5 Kiezen van de positie voor de in-beeldbalk. ( : Hogere positie. : Lagere positie. File Type (Bestandstype) *5 Kies het af te spelen bestandstype indien er meerdere soorten bestanden op een disc/USB zijn opgenomen. U kunt deze instelling afzonderlijk voor iedere bron vastleggen—“DISC/USB”. ♦ Audio : Afspelen van audiobestanden. ♦ Still Picture : Afspelen van JPEG-bestanden. ♦ Video : Afspelen van DivX/MPEG1/MPEG2-bestanden. ♦ Audio&Video : Afspelen van audiobestanden en DivX/MPEG1/ MPEG2 bestanden. DivX Regist. (Registration) (DivX Registratie) *5 Dit toestel heeft zijn eigen registratiecode. Na weergave van een bestand met een registratiecode, wordt de registratiecode van dit toestel ter auteursrechtbescherming overschreven. iPod Artwork (iPod Illustratie) *5 Tijdens weergave van een fragment met Artwork (Illustratie), wordt het Artwork op het scherm getoond. ♦ Off : Geannuleerd. ♦ On : Activeren van het Illustratie display. Druk herhaaldelijk op DISP om Illustratie te tonen. *6 D. (Digital) Audio Output (D. Audio Output) *5 Kies het signaalformaat dat via de DIGITAL OUT (optisch) aansluiting wordt uitgestuurd. ( 60) ♦ PCM : Kies voor een versterker of decoder die niet voor Dolby Digital of MPEG Audio geschikt is of wanneer u opname-apparatuur heeft aangesloten. ♦ Dolby D : Kies indien u een voor Dolby Digital geschikte versterker of decoder heeft aangesloten. ♦ Stream : Kies indien u een versterker of decoder heeft aangesloten die geschikt is voor Dolby Digital of MPEG Audio. Disc NEDERLANDS 4:3PS 38) *5 Alleen kiesbaar voor “DISC/USB”. (De weergave stopt wanneer u de instelling verandert.) *6 Het duurt 5 seconden of langer om Illustratie te tonen en u kunt tijdens het laden van Illustratie geen bediening uitvoeren.

NL_KW-AVX820[E]_2.indb 16 1/7/09 5:41:51 PM Menu-onderdeel Kiesbare instelling/onderdeel D. (Dynamic) Range Compres. (Compression) (D.Bereik Comprim) *5 U krijgt ook tijdens weergave van Dolby Digital software met een laag volume een krachtig geluid. ♦ Auto : Kies om het effect voor multikanaal gecodeerde software te gebruiken. ♦ On : Kies om deze functie altijd te gebruiken. IF Band Width (IF-Bandbreedte) ♦ Auto ♦ Wide : De gevoeligheid van de tuner wordt verhoogd om interferentieruis van in de buurt zijnde zenders te verminderen. (Het stereo-effect gaat mogelijk verloren.) : Onderhevig aan interferentie van in de buurt liggende zenders, maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijft behouden. 32) U kunt de instelling voor ontvangst van netwerk-volgen veranderen. ( Indien de signalen van de huidige zender zwak worden... ♦ Off : Geannuleerd—niet kiesbaar indien <DAB AF> op <On> is gesteld. ♦ AF Reg. : Schakelt naar een andere zender die hetzelfde (Regional) programma uitzendt. De REG indicator licht op. ♦ AF : Overschakelen naar een andere zender. Het programma verschilt mogelijk van het huidige ontvangen 32) programma (de AF indicator licht op). ( TA Volume (TA-Volume) U kunt het ingestelde TA-volumeniveau instellen. Wanneer naar verkeersinformatie (TA) wordt overgeschakeld, verandert het volume naar het vooringestelde TA-volumeniveau indien het huidige volume lager dan het vooringestelde niveau is. ( 31) ♦ 00 t/m 30 of 50*7, Basisinstelling 15 Tuner AF Regional (AF-Regionaal) Program Search (Programma Zoeken)

NEDERLANDS Disc Down Mix Tijdens weergave van een multi-kanaal disc, heeft deze instelling effect op de (Kanaalreductie) *5 signalen die via de LINE OUT aansluitingen worden gereproduceerd. ♦ Dolby Surr. : Kies voor multikanaal surroundgeluid indien een voor Dolby Surround geschikte versterker is aangesloten. ♦ Stereo : Kies normaliter deze instelling. U kunt programmazoeken activeren en uitschakelen. ( 32) : Activeren van de Programmazoeken. : Geannuleerd. ♦ On ♦ Off U kunt de alternatieve frequentie-ontvangst activeren en uitschakelen. 49) ♦ On : Activeren van de alternatieve frequentie-ontvangst. ♦ Off : Geannuleerd. 20) *7 Afhankelijk van de ingestelde versterking voor de versterker. ( *8 Verschijnt alleen indien een DAB-tuner is aangesloten. ( 48) Vervolg op de volgende bladzijde AV-MENU NL_KW-AVX820[E]_2.indb 17

1/7/09 5:41:52 PM Menu-onderdeel NEDERLANDS Invoer AV Input (AV Ingang) *9 Kiesbare instelling/onderdeel U kunt het gebruik van de LINE IN en VIDEO IN aansluitingen bepalen. ( 52) ♦ Off : Kies indien er geen component is aangesloten (“AV-IN” wordt bij het aanbieden van bronnen overgeslagen). ♦ iPod (Off) : Kies wanneer de iPod/iPhone middels de USB audio- en videokabel voor iPod/iPhone is verbonden. ( 50) ♦ Audio&Video : Kies indien u een AV-component als bijvoorbeeld een videorecorder heeft aangesloten. ♦ Audio : Kies indien u audio-apparatuur als bijvoorbeeld een draagbare audiospeler heeft aangesloten. ♦ Navigation : Kies indien u een navigatiesysteem heeft 52) aangesloten. ( Camera Input Voor het verbinden van een achteruitkijkcamera met de CAMERA IN (Camera Ingang) *10, *11 aansluiting op het achterpaneel. ♦ Off : Kies indien er geen achteruitkijkcamera met de CAMERA IN aansluiting is verbonden. ♦ On : Kies indien er wel een achteruitkijkcamera met de CAMERA IN aansluiting is verbonden. Het beeld van de camera wordt, als opgenomen, getoond. External Input (Externe Ingang) *12 Voor het verbinden van externe apparatuur met de CD-wisselaaraansluiting op het achterpaneel.

• U hoeft deze instelling niet voor een aangesloten DAB-tuner te maken. De DAB-tuner wordt automatisch herkend. ♦ Changer/iPod *13 : CD-wisselaar, ( 47), iPod, ( 51). ♦ External : Een andere bron die hierboven beschreven, ( 53). Beep (Pieptoon) ♦ Off ♦ On : Geannuleerd. : De pieptoon voor een toetsdruk wordt geactiveerd. Telephone Muting (Telefoon Mute) *14 ♦ Off ♦ Muting1, : Geannuleerd. : Kies de functie waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon. Muting2 U kunt de verlichting van de monitorpaneeltoetsen uitzetten wanneer het toestel is ingeschakeld. ( ♦ Normal : Altijd opgelicht. ♦ Proximity/ : De monitorpaneeltoetsen lichten op wanneer uw Motion vinger in de buurt van het aanraakpaneel komt. ♦ Touch Panel : De monitorpaneeltoetsen lichten op wanneer uw vinger het aanraakpaneel raakt. Motion Sensitiv. (Motion Sensitiv.) Veranderen van de gevoeligheid van de sensor voor <Illumination> (hierboven). ♦ Low, Mid, High Overige Illumination (Verlichtingen) Initialize (Initialiseer) Terugstellen van alle door u gemaakte instellingen met het <AV Menu>. Houd [Enter] even ingedrukt voor het terugstellen van de instellingen en stel het toestel vervolgens terug. ( *9 Niet kiesbaar indien “AV-IN” als bron is gekozen.

02NL_KW-AVX820[E]_3.indd 18 1/12/09 10:30:15 AM *10 Het REVERSE GEAR SIGNAL draad moet worden aangesloten. Zie de Handleiding voor installatie/aansluiting. Het achteruitzicht van de camera verschijnt met de <Full> aspectratio op het scherm (ongeacht de ingestelde aspectratio) wanneer u de auto in zijn achteruit (R) schakelt. Door een druk op DISP op het monitorpaneel of wanneer u de versnelling in een andere stand dan achteruit (R) zet, wordt het beeld van de achteruitkijkcamera gewist. *11 Er worden geen mededelingen getoond wanneer het beeld van de camera op de monitor wordt weergegeven. *12 Niet kiesbaar indien het met de CD-wisselaaraansluitingen verbonden component als bron is gekozen. *13 De naam van het component dat met de CD-wisselaaraansluiting is verbonden, wordt getoond. *14 Het TEL MUTING draad moet worden aangesloten. Zie de Handleiding voor installatie/aansluiting. Equalizer (Equalizer) Vastleggen van uw eigen instellingen U kunt uw instellingen onder <User1>, <User2> en <User3> vastleggen.

Tonen van het <AV Menu> scherm.

Roep het <Equalizer> scherm op. NEDERLANDS Kiezen van een voor het muziekgenre passende vastgelegde geluidsfunctie. ♦ Flat (Basisinstelling), Hard Rock, R&B, Pop, Jazz, Dance, Country, Reggae, Classic, User1, User2, User3 Equalizer Back Edit Naar de overige 6 geluidsfuncties. Maak de instellingen door iedere balk direct te verplaatsen. Exit 15 kHz 6,3 kHz 1 kHz 2,5 kHz 400 Hz

Geluidsfunctie 60 Hz 150 Hz Reeds vastgelegde egalisatiewaarden Flat

1/7/09 5:41:55 PM Sound (Geluid) Basisinstelling: Onderstreept Menu-onderdeel Fader/Balance (Fader/Balans) Fader/Balance Reset Fader Balance 0 Back NEDERLANDS Volume Adjust (Volume Instellen) *1 Kiesbare instelling/onderdeel Fader : Instellen van het balans tussen de voor- en achterluidsprekers. ♦ F6 t/m R6; Basisinstelling 0

• Stel fader in het midden (0) indien u slechts twee luidsprekers heeft. Balance : Instellen van het balans tussen de linker- en rechterluidsprekers. ♦ L6 t/m R6; Basisinstelling 0 Druk op [ 5/∞/2/3 ] of versleep [ ] voor het instellen. Maak een instelling en leg het ingestelde volumeniveau voor iedere bron vast in overeenstemming met het FM-volumeniveau. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert.
• <Fix> verschijnt indien een FM-uitzending als bron is gekozen. ♦ –12 t/m +12; Basisinstelling 00 Subwoofer Level (Subwoofer Niveau) ♦ –06 t/m +08; Basisinstelling 00 High Pass Filter (High Pass Filter) ♦ Through ♦ On Crossover (Crossover) Instellen van het subwooferuitgangsniveau. : Kies indien er geen subwoofer is aangesloten. : Kies indien u een subwoofer heeft aangesloten. Kies de drempelfrequentie voor de voor-/achterluidsprekers en de subwoofer in. ♦ 80Hz, 120Hz, 150Hz Amplifier Gain (Verst. Vermogen) *2 U kunt het maximale volumeniveau van deze receiver veranderen. ♦ Off : De ingebouwde versterker wordt uitgeschakeld. ♦ Low : VOL 00 t/m 30 (Kies indien het maximale vermogen van de luidsprekers lager dan 50 W is.) ♦ High : VOL 00 t/m 50 Rear Speaker (Speaker Achter) *3 U kunt de achterluidsprekers activeren of uitschakelen. ♦ On : Inschakelen van de achterluidsprekers. ♦ Off : Uitschakelen van de achterluidsprekers. *1 Voor “DISC/USB”: U kunt de instellingen afzonderlijk maken, afhankelijk van het audioformaat—Dolby digital/ MPEG Audio en overige. *2 Het volumeniveau wordt automatisch “VOL 30” indien u <Low> kiest wanneer het volume hoger dan “VOL 30” is. *3 Deze instelling is uitsluitend effectief indien Dual Zone is geactiveerd. ( 40)

NL_KW-AVX820[E]_2.indb 20 1/7/09 5:41:56 PM Mode (Functie) Basisinstelling: Onderstreept Instelbare onderdelen met respektievelijk de volgende bronnen:

• USB iPod : Repeat, Random, Audiobooks
• AV-IN, EXT-IN : Title Entry Menu-onderdeel Mono (Mono) Kiesbare instelling/onderdeel Activeer mono-ontvangst indien een stereo FM-uitzending slecht ontvangbaar is. : De FM-ontvangst wordt verbeterd wanneer mono is geactiveerd, maar het stereo-effect gaat echter verloren. De MONO indicator licht op. ♦ Off : Herstellen van het stereo-effect. ♦ On PTy Standby (PTy-Standby) U kunt automatisch 6 zenders voor iedere FM-golfband vastleggen.
• Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd. U kunt de PTY-standbyontvangst activeren en uitschakelen. ( : Activeer PTY-standbyontvangst. : Geannuleerd. NEDERLANDS SSM (Strong-station Sequential Memory) (SSM) 31) ♦ On ♦ Off PTy Code (PTy-Code) Kiezen van een PTY-code voor PTY-standbyontvangst. ( D.(Dynamic) Range Control (D.Bereik Control) Bepaalde DAB-services leveren met de normale programmasignalen ook signalen voor het regelen van het dynamisch bereik (DRC). Met DRC worden de lage tonen versterkt zodat het geluid beter hoorbaar is. ♦ DRC1, DRC2, : Het effect wordt sterker naarmate het nummer hoger wordt. DRC3 ♦ Off : Geannuleerd. 30, 31) Announce Standby U kunt de mededelingen-standbyontvangst activeren en uitschakelen. ( (Melding Standby) ♦ On : Activeren van mededelingen-standbyontvangst. ♦ Off : Geannuleerd. Announce Code (Mdedeling-Code) Kies het soort mededelingen voor mededelingen- standbyontvangst. ( 49) 49) ♦ Transport News, Warning, News, Weather, Event, Special Event, Radio Info, Sports News, Financial News Vervolg op de volgende bladzijde AV-MENU 03NL_KW-AVX820[E]_3.indd 21

1/12/09 10:58:36 AM Menu-onderdeel Kiesbare instelling/onderdeel Repeat (Herhalen) De beschikbare onderdelen verschillen afhankelijk van het soort disc en weergavebestand. ♦ Chapter : Herhalen van het huidige hoofdstuk. ♦ Title : Herhalen van de huidige titel. ♦ Program : Herhalen van het huidige programma (Voor DVD-VR, niet beschikbaar bij het afspelen van een weergavelijst). ♦ Disc : Herhalen van alle fragmenten van de huidige disc. ♦ Folder/Group : Herhalen van alle fragmenten van de huidige map/groep. ♦ Track : Herhalen van het huidige fragment. (Voor VCD: Wanneer PBC niet in gebruik is.) ♦ One : Functioneert hetzelfde als “Repeat One” van de iPod/iPhone. ♦ All : Functioneert hetzelfde als “Repeat All” van de iPod/iPhone. ♦ Off : Geannuleerd. NEDERLANDS Random (Willekeurig) De beschikbare onderdelen verschillen afhankelijk van het soort disc en weergavebestand. : Willekeurige weergave van alle fragmenten van de huidige map/groep en vervolgens de fragmenten van volgende mappen/groepen. ♦ Disc/USB : Willekeurige weergave van alle fragmenten. (Voor VCD: Wanneer PBC niet in gebruik is.) ♦ All : Willekeurige weergave van alle fragmenten van de alle geplaatste discs. ♦ Song : Functioneert hetzelfde als “Shuffle Songs” *1 van de iPod/iPhone. ♦ Album : Functioneert hetzelfde als “Shuffle Albums” van de iPod/iPhone. ♦ Off : Geannuleerd. ♦ Folder/Group Audiobooks (Audioboeken) *2 U kunt de weergavesnelheid van het “Audiobook” geluidsbestand in de iPod/iPhone kiezen. ♦ Normal : Weergave met normale snelheid. ♦ Faster : Snellere weergave. ♦ Slower : Langzamere weergave. Title Entry (Titel Invoeren) U kunt titels (maximaal 16 tekens) voor AV-IN en EXT-IN invoeren. (Voor beschikbare tekens, 59.) Druk op [Enter] om het <Title Entry> scherm te tonen.

Bevestig de invoer. Verplaats de cursor. Wissen van het teken voor de cursor. Wissen van het teken op de plaats van de cursor. Veranderen van letterformaat (hoofdletters/kleine letters). Veranderen van het soort tekens. Invoeren van een spatie. *1 U kunt <Shuffle Songs> in het <Search Mode> menu activeren. ( *2 Niet kiesbaar indien de iPod middels de interface-adapter is verbonden. ( 24) 51)

03NL_KW-AVX820[E]_3.indd 22 1/12/09 10:58:38 AM List (Lijst) Bron TUNER/DAB Bediening/instelling

• Handmatig vastleggen van een voorkeurzender/service 1 Druk op [BAND] en vervolgens op [ / ] om op de vast te leggen zender/service af te stemmen. 2 Druk op [ ], en druk vervolgens op [List]. 3 Kies een voorkeurnummer. Bijv.: Vastleggen van een FM-zender

(Houd ingedrukt) Exit NEDERLANDS Back De in stap 1 gekozen zender wordt nu onder voorkeurnummer 4 vastgelegd.

• Kiezen van een voorkeurzender uit de lijst Bijv.: Kiezen van een FM-voorkeurzender List FM1 FM2 FM3 Back DISC/USB Kiezen van een fragment uit de lijst Indien er mappen op een disc/apparatuur zijn opgenomen, kunt u de lijsten met mappen/ fragmenten (bestand) tonen en dan de weergave starten. 1 Nummer van huidige maplijst/ List Folder 01 Folder 02 Folder 03 Folder 04 Folder 05 Folder 06 Back 0005/0035 totaal aantal maplijsten 0003/0099 Track001.mp3 Track002.mp3 Track003.mp3 Track004.mp3 Track005.mp3 Track006.mp3 2 Nummer van huidige fragmentlijst/totaal aantal fragmenten van huidige map Exit Druk/versleep om de lijst te doorlopen.
• U kunt de lijst tevens doorlopen door uw vinger omhoog en omlaag over de lijst te verschuiven. Vervolg op de volgende bladzijde AV-MENU NL_KW-AVX820[E]_2.indb 23

1/7/09 5:41:59 PM Bron CD-CH Bediening/instelling Kiezen van een disc uit de lijst De map-/fragmentlijst verschijnt indien een MP3-disc is gekozen.

23) Kies een fragment om de

47) weergave te starten. ( Disc List Back Naar andere lijst NEDERLANDS USB iPod Kiezen van een fragment/video met <Search Mode>*1 ♦ Music : Playlists, Artists, Albums, Search Mode Music Playlists Songs, Podcasts, Genres, Composers, Videos Artists Audiobooks Shuffle Songs Albums Songs ♦ Videos : Video Playlists, Movies, Podcasts Music Videos, TV shows, Video Genres Podcasts Back ♦ Shuffle Songs : Start de weergave. List Playlists Artists Albums Songs Podcasts Genres Back 0003/0099 Track 01 Track 02 Track 03 Track 04 Track 05 Track 06 Huidige fragment- (video) nummer / totaal aantal fragmenten/video’s Druk/versleep om de lijst te doorlopen.

• U kunt de lijst tevens doorlopen door uw vinger omhoog en omlaag over de lijst te verschuiven. *1 De beschikbare zoekfuncties zijn verschillend afhankelijk van uw iPod/iPhone.

03NL_KW-AVX820[E]_3.indd 24 1/12/09 10:59:50 AM Bluetooth (Bluetooth)

• Gebruik eerst <New Paring> in <Device Menu> voor het registreren en maken van een verbinding met een apparaat. Menu-onderdeel Kiesbare instelling/onderdeel Dial Menu (Oproep Kies een methode voor het bellen en vervolgens het gewenste onderdeel. ♦ Redial*3 : Toont de lijst met gebelde telefoonnummers. Menu) *1*2 ♦ Received Calls : Toont de lijst met ontvangen gesprekken. ♦ Phonebook : Toont het gekopieerde telefoonboek van de mobiele telefoon. 27) ♦ Preset Calls : Toont de lijst met de voorkeurnummers. ( 46) ♦ Phone Number : Toont het scherm voor het invoeren van telefoonnummers. Back ♦ Voice Dialing*4

[BS] : Wissen van het teken voor de cursor. [Del] : Wissen van het teken op de plaats van de cursor. [Preset] : Naar de voorkeurlijst. U kunt het ingevoerde nummer vastleggen door een voorkeurnummer te kiezen. [Dial] : Bellen van het ingevoerde nummer. : Uitsluitend beschikbaar indien de verbonden mobiele telefoon het stemherkenningssysteem gebruikt = Zeg de naam van de op te bellen persoon. NEDERLANDS Phone Number Alleen voor de voor Bluetooth phone verbonden apparatuur. U kunt het <Dial Menu> scherm oproepen door SOURCE op het monitorpaneel even ingedrukt te houden. U kunt tevens het <Redial> menu door van de afstandsbediening even ingedrukt te houden. U kunt tevens activieren door [ ] even in te drukken. Wissen van telefoonnummers/namen 1 Druk op [Delete] wanneer <Redial>, <Received Calls> of <Phonebook> in <Dial Menu> wordt getoond. 2 Kies het telefoonnummer/de naam van de persoon die u wilt wissen.

• Druk op [ALL] om alle nummers/namen van het gekozen onderdeel te wissen. 3 Druk op [Yes] om het wissen te bevestigen. Vervolg op de volgende bladzijde AV-MENU 03NL_KW-AVX820[E]_3.indd 25

1/12/09 10:59:53 AM Menu-onderdeel Kiesbare instelling/onderdeel NEDERLANDS Device Menu (Apparaat Menu) Phone Connect Alleen voor de geregistreerde apparaten. (Tele. Verbinding) *5/ Kies een apparaat uit de geregistreerde apparaten en maak daar vervolgens een verbinding mee. Audio Connect (Audio Verbinding) *5 Phone Disconnect (Tele. Ver. Verb.) *5/ Audio Disconnect (Audio Ver. Verb.) *5 Alleen voor het apparaat dat wordt verbonden. Ontkoppel het huidige verbonden apparaat alvorens een ander apparaat te verbinden. Delete Pairing (Verwijderen) Alleen voor de geregistreerde apparaten. Druk op [Yes] om het wissen van de geregistreerde apparaten te bevestigen. New Pairing (Opn. Koppelen) Voorbereiding:

• Bedien het Bluetooth apparaat om de Bluetooth functie te activeren. 1 Druk op [Enter]. 2 Voer een PIN-code (persoonlijk identificatienummer) *6 in.

• U kunt ieder gewenst nummer invoeren (1-cijferig t/m 16-cijferig). [BS] : Wissen van het teken voor de cursor. [Del] : Wissen van het teken op de plaats van de cursor. Back [Enter] : Bevestigen van de invoer. PIN Code 3 Bedien de Bluetooth apparatuur om te verbinden terwijl “Open...” op het scherm wordt getoond. Voer dezelfde PIN-code in (als in de stap hierboven ingevoerd) op de te verbinden apparatuur. De verbinding is nu gemaakt en u kunt het apparaat via dit toestel gebruiken.
• Het apparaat blijft geregistreerd, ook nadat u het apparaat heeft ontkoppeld. Gebruik <Phone Connect>/<Audio Connect> (of activeer

27) om hetzelfde apparaat de volgende keer te

<Auto Connect>, verbinden. *5 Indien er reeds een apparaat met het toestel is verbonden, zal <Phone Connect> en <Audio Connect> niet verschijnen. *6 Bepaalde apparaten hebben hun eigen PIN-code. Voer de gespecificeerde PIN-code voor het toestel in.

NL_KW-AVX820[E]_2.indb 26 1/7/09 5:42:01 PM Kiesbare instelling/onderdeel Auto Connect (Auto Connect) Indien het toestel is ingeschakeld, wordt automatisch een verbinding gemaakt met... ♦ Off : Geen Bluetooth apparaat. ♦ Last : Het laatst verbonden Bluetooth apparaat. Auto Answer (Auto Beantwoord.) ♦ Off ♦ On ♦ Reject SMS Notify (Informeer SMS) ♦ On Settings (Instellingen) ♦Off : Het toestel beantwoordt het binnenkomende gesprek niet automatisch. Beantwoordt het binnenkomend gesprek handmatig. : Het toestel beantwoordt het binnenkomende gesprek automatisch. : Het toestel negeert alle binnenkomende gesprekken. : Het toestel geeft met een beltoon en de “Receiving Message” aanduiding aan dat een boodschap is binnengekomen. : Het toestel informeert u niet dat een boodschap is ontvangen. Add Phonebook (Voeg U kunt het telefoonboekgeheugen van een mobiele telefoon naar dit toestel Adres. toe) kopiëren. 1 Druk op [Enter]. 2 Voer een PIN-code (persoonlijk identificatienummer)*6 in.

• U kunt ieder gewenst nummer invoeren (1-cijferig t/m 16-cijferig). NEDERLANDS Menu-onderdeel [BS] : Wissen van het teken voor de cursor. [Del] : Wissen van het teken op de plaats van de cursor. [Enter] : Bevestigen van de invoer. 3 Bedien de relevante mobiele telefoon. Voer dezelfde PIN-code (als in de stap hierboven ingevoerd) in de mobiele telefoon in en verstuur vervolgens het telefoonboekgeheugen naar het toestel. (Zie de bij uw mobiele telefoon geleverde gebruiksaanwijzing.) 4 Druk op [Back] om de procedure te voltooien.
• “Phonebook Full” verschijnt op de monitor wanneer u probeert het 101ste telefoonboekgegeven probeert te kopiëren. Wis ongewenste namen alvorens te kopiëren. ( 25) Vervolg op de volgende bladzijde AV-MENU NL_KW-AVX820[E]_2.indb 27

1/7/09 5:42:02 PM NEDERLANDS Settings (Instellingen) Menu-onderdeel Kiesbare instelling/onderdeel MIC Setting (Microfoon Stand) Stel het volume van de met het toestel verbonden microfoon in. ♦ 01/02/03 Phone Volume (Telefoon-Volume) ♦ 00 t/m 30 of 50*7, Basisinstelling 15 Voor het instellen van het volume van de telefoon. Initialize (Initialiseer) Houd [Enter] ingedrukt voor het terugstellen <Bluetooth> scherm zijn gemaakt. Information (Informatie) De volgende informatie wordt getoond: : Naam van toestel : Mac adres van toestel ♦ Version : Versies van de Bluetooth software/hardware*8 ♦ Phone Device/ : Namen van verbonden apparatuur Audio Device ♦ Name ♦ Address 20) *7 Afhankelijk van de ingestelde versterking voor de versterker. ( *8 Indien u meer informatie over Bluetooth wilt, ga dan naar de volgende JVC website: <http://www.jvc.co.jp/english/car/> (uitsluitend een Engelse website)

NL_KW-AVX820[E]_2.indb 28 1/7/09 5:42:03 PM Luisteren naar de radio Voorkeurnummer PS (zendernaam) voor FM Radio Data Systeem.

• “No Name” verschijnt indien er geen PS-signaal wordt ontvangen. PTY-code voor FM Radio Data Systeem Geluidsfunctie Tuner-/ standbyontvangst-indicators

30) ~ Druk op [SOURCE] en vervolgens op [TUNER]. Ÿ Druk op [BAND]. ! Druk op [ ] of [ ] om een zender op te zoeken—Automatisch zoeken.

• Handmatig zoeken: Houd [ ] of [ ] ingedrukt totdat “Manual Search” op het scherm verschijnt en druk vervolgens herhaaldelijk op de toets.
• De ST indicator icht op wanneer een stereo FM-uitzending wordt ontvangen waarvan de signalen sterk genoeg zijn. Kiezen van een voorkeurzender
• Vastleggen van zenders in het geheugen, 21, 23. NEDERLANDS Golfband

• Verbeteren van de FM-ontvangst,

• Gebruik van handige functies voor FM Radio Data Systeem zenders,

• Direct met het aanraakpaneel Bayern Radio 15:45 U kunt tevens een voorkeurzender kiezen met gebruik 10, 11) en uit de van de afstandsbediening ( voorkeurlijst ( 23). U kunt de voorkeurlijst oproepen door een druk op [ ] of [5/∞] in te drukken. Vervolg op de volgende bladzijde BEDIENING NL_KW-AVX820[E]_2.indb 29

1/7/09 5:42:03 PM De volgende functies kunnen alleen voor FM Radio Data Systeem-zenders worden gebruikt. Opzoeken van Radio Data Systeem FM-programma’s— PTY zoeken NEDERLANDS U kunt uw favoriete programma opzoeken door de PTY-code van het gewenste programma te kiezen.

Roep het <PTy Search> menu op.

• In het volgende voorbeeld wordt een PTY-code uit de voorkeurlijst gekozen. Indien u het <PTy Code> menu hieronder oproept, kunt u vervolgens een van de 29 PTY-codes kiezen. Back Exit Back Exit Het PTY-zoeken start. Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

NL_KW-AVX820[E]_2.indb 30 1/7/09 5:42:04 PM Vastleggen van uw favoriete programmatypes U kunt uw favoriete PTY-codes in de PTY-voorkeurlijst vastleggen. Bijv.: Vastleggen van <Drama> onder <Preset 1> Activeren/annuleren van TA/ PTY-standbyontvangst TA-standbyontvangst Indicator Druk op op het monitorpaneel voor het activeren. Licht op Het toestel schakelt van iedere bron uitgezonderd AM, tijdelijk over naar verkeersinformatie (TA) indien beschikbaar.

• Het volume verandert naar het hiervoor ingestelde TA-volumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is. ( 17) Druk op om te annuleren. Knippert NEDERLANDS Nog niet geactiveerd. Stem op een andere zender af die wel Radio Data Systeem-signalen uitzendt. Dooft PTY-standbyontvangst Indicator Voor het activeren, roept u het <AV Menu> scherm op, drukt u op [Mode] en dan op [On] voor <PTy Standby>. ( 21) PTY Het toestel schakelt van iedere bron, Licht op uitgezonderd AM, tijdelijk overschakelen naar uw favoriete PTY-programma. Nog niet geactiveerd. Stem op een andere zender af die wel Radio Data Systeem-signalen uitzendt. Knippert Voor het uitschakelen, drukt u op [Off] Dooft 21) voor <PTy Standby>. (
• Indien een DAB-tuner is aangesloten, werken TA-standby/PTY-standbyontvangst tevens voor de DAB-tuner en het opzoeken van services. Veranderen van de PTY-code voor PTY-standbyontvangst, Vervolg op de volgende bladzijde BEDIENING NL_KW-AVX820[E]_2.indb 31

1/7/09 5:42:05 PM Volgen van hetzelfde programma—Ontvangst van netwerk-volgen Indien u in gebied rijdt waar de FM-ontvangst niet sterk genoeg is, schakelt dit toestel automatisch over naar een andere Radio Data Systeem FM-zender van hetzelfde netwerk, die mogelijk hetzelfde programma als het oorspronkelijke programma maar met sterkere signalen uitzendt. Indien voorkeurzenders zijn gekozen, wordt normaliter op een voorkeurzender afgestemd. Indien de signalen van een vastgelegde Radio Data Systeem FM-zender te zwak voor een goede ontvangst zijn, gebruikt dit toestel AF-data en stemt op een andere zender af die hetzelfde programma als de oorspronkelijke zender uitzendt. Voor het activeren van deze functie, kiest u <On> voor <Program Search>.( 17)

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd. NEDERLANDS Programma A wordt op verschillende frequenties uitgezonden (01 – 05) Automatisch kiezen van zenders—Programmazoeken Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd. Voor het veranderen van de instelling voor ontvangst van netwerk-volgen, zie <AF Regional>. 17)
• Zie tevens “Blijven volgen van hetzelfde programma—Alternatieve frequentie-ontvangst (DAB AF)” indien u een DAB-tuner heeft aangesloten. 49)

NL_KW-AVX820[E]_2.indb 32 1/7/09 5:42:06 PM Bediening voor discs Het disctype wordt automatisch herkend en de weergave start (met bepaalde discs verschijnt het top-menu van de disc). Indien een disc geen discmenu heeft, worden alle fragmenten van deze disc herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt. Indien “ ” op het scherm verschijnt, kan het toestel de door u gemaakte bediening niet uitvoeren.

• In bepaalde gevallen zijn bedieningen onmogelijk, ook wanneer “ ” niet verschijnt. ~ Open het monitorpaneel. ! Plaats een disc. Labelkant NEDERLANDS Het <Open/Tilt> scherm verschijnt.
• Door de toets even ingedrukt te houden, wordt het monitorpaneel geopend en de disc uitgeworpen.

Het monitorpaneel sluit automatisch. Zo niet, druk dan op [Close]. Let op: Steek uw vingers niet achter het monitorpaneel. Vergrendelen van een disc U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen. Bij weergave van een multi-kanaal gecodeerde disc, worden de multi-kanaal signalen teruggemengd.

• U kunt het multi-kanaal geluid volledig beluisteren door een voor multi-kanaal bronnen geschikte 60) versterker of decoder aan te sluiten. (

• Kiezen van de weergavefunctie,

• Kiezen van fragmenten uit de lijst, Back Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure om <EJECT OK?> te kiezen.
• De disc kan geforceerd worden verwijderd. (

BEDIENING NL_KW-AVX820[E]_2.indb 33

1/7/09 5:42:07 PM Veranderen van display-informatie Door iedere druk op de toets, verandert het display en wordt andere informatie getoond. Bijv.: Tijdens weergave van een DVD Video Bijv.: Tijdens weergave van MP3

• DVD Video/DVD-VR: Kiezen van een titel/ programma/weergavelijst.
• DivX/MPEG1/MPEG2/JPEG/MP3/WMA/WAV/AAC: – Kiezen van map – Tonen van map-/fragmentlijsten (Houd ingedrukt)
• DVD-Video: Titelnummer/hoofdstuknummer/ weergavetijd
• DVD-VR: Programmanummer (of weergavelijstnummer)/hoofdstuknummer/ weergavetijd
• DivX/MPEG1/MPEG2/MP3/WMA/WAV/AAC: Mapnummer/fragmentnummer/weergavetijd
• JPEG: Mapnummer/fragmentnummer
• VCD/CD: Fragmentnummer/weergavetijd [6] Starten/pauzeren van de weergave Toont ‰, 8 of 7 wanneer op de toets wordt gedrukt 8 Weergavefunctie ( 22) 9 Geluidsfunctie ( 19) p Disc-/fragmentinformatie

• DVD Video/DVD-VR: Bemonsteringsfrequentie/ bitwaarde/opgenomen signaal kanaalnummer
• DivX/MPEG1/MPEG2/JPEG: Mapnaam/ bestandsnaam
• CD-tekst: Huidige fragmenttitel/artiestnaam/ albumtitel – “No Name” verschijnt voor normale CD's of indien er geen naam is opgenomen
• MP3/WMA/WAV/AAC: Huidige mapnaam/ huidige bestandsnaam/tag-data (huidige fragmentlijst/artiestnaam/albumtitel) indien opgenomen q Stopt de weergave w [4 / ¢]
• DVD Video/DVD-VR: Kiezen van hoofdstuk.
• DivX/MPEG1/MPEG2/JPEG/VCD/CD/MP3/WMA/ WAV/AAC: Kiezen van fragment.
• DVD Video/DVD-VR/DivX/MPEG1/MPEG2/ VCD/CD/MP3/WMA/WAV/AAC: Achterwaarts/ voorwaarts zoeken*3 (Houd ingedrukt) *1 Tonen van map-/fragmentlijsten. ( 23) *2 Door een informatiebalk aan te raken, gaat de tekst rollen indien deze nog niet in het geheel wordt getoond. ( *3 De zoeksnelheid is verschillend afhankelijk van het soort disc of bestand. ( 36, 37) 14)

04NL_KW-AVX820[E]_3.indd 34 1/12/09 11:01:12 AM Bedieningstoetsen op het scherm U kunt de volgende bedieningstoetsen tonen tijdens weergave van beelden op het scherm.

• Indien u gedurende ongeveer 10 seconden geen bediening uitvoert, zullen de bedieningstoetsen verdwijnen (uitgezonderd wanneer een discmenu wordt getoond).

Raak het scherm aan (middelste gedeelte). FLAT Oproepen van <Source Menu> scherm [5 ∞] [3 / 8] Starten van de weergave/pauzeren [4 ¢] • Kiezen van fragmenten

• Achterwaarts/voorwaarts zoeken (Houd ingedrukt)

Tonen van het <AV Menu> scherm [7] Stoppen van de weergave

• De toetsen hierboven functioneren tevens wanneer ze niet op het scherm worden getoond (bijvoorbeeld bij weergave van beelden).

Raak [KEY] aan. Voor weergave van DVD/VCD met menu-bediening [5 ∞ 2 3] Kiezen van de menu-onderdelen [ENTER] Bevestigen van de keuze [TOP MENU] Tonen van het discmenu [MENU] Tonen van het discmenu [RETURN] Terugkeren naar het voorgaande menu of tonen van het menu (alleen voor VCD met PBC) NEDERLANDS [SOURCE]

Raak [KEY] aan. Raak [KEY] aan. Voor het stoppen van de bediening, raakt u het scherm weer even aan. Voor het invoeren van nummers [0]–[9]=[ENTER] Invoeren van nummers [Direct/CLR]

• Afwisselend veranderen naar invoeren van hoofdstuk/fragment en invoeren van titel/map
• Wissen van de laatste invoer indien u een fout nummer heeft ingevoerd Bijv.: Voor het invoeren van “105”, drukt u op [1], [0], [5] en vervolgens op [ENTER] *1 [KEY] wordt automatisch getoond wanneer een discmenu voor een DVD wordt weergegeven. Met het discmenu kunt u een menu-onderdeel direct kiezen door het op het scherm aan te raken *2 Tonen van short-cut iconen. (

1/7/09 5:42:09 PM Bediening met gebruik van de afstandsbediening (RM-RK252)

Toets Stoppen van de weergave Stoppen van de weergave Starten van de weergave/pauzeren (indien tijdens weergave gedrukt)

• DivX/MPEG1/MPEG2: Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt)
• JPEG: Starten van de weergave (Dia-show: Ieder bestand wordt een paar seconden getoond.) Toont het huidige bestand totdat u het verandert tijdens dia-show. NEDERLANDS

• Achterwaarts/voorwaarts hoofdstukzoeken *1 • DivX/MPEG1/MPEG2: Achterwaarts/ (Geen geluid.) voorwaarts fragmentzoeken *4 (Geen geluid.)
• Vertraagde weergave *2 tijdens pauze (Geen geluid.) – DVD-VR: Vertraagde weergave in achterwaarste richting is niet mogelijk.
• Kiezen van een hoofdstuk (tijdens weergave of pauze)
• Achterwaarts/snel-voorwaarts hoofdstukzoeken *3 (Geen geluid.) (Houd ingedrukt)

• Kiezen van een fragment
• Achterwaarts/snel-voorwaarts fragmentzoeken *5 (Geen geluid.) (Houd ingedrukt)
• JPEG: Kiezen van bestand

• DVD-Video: Kiezen van een titel (tijdens weergave of pauze)
• DVD-VR: Kiezen van programma Kiezen van weergavelijst (tijdens weergave of pauze) Kiezen van een map

Kiezen van de aspectratio

DivX/MPEG1/MPEG2: Ongeveer 5 minuten terug of verder verspringen Kiezen van de aspectratio Zoeksnelheid: Slow-motion snelheid: Zoeksnelheid: Zoeksnelheid: Zoeksnelheid:

NL_KW-AVX820[E]_2.indb 36 1/7/09 5:42:09 PM Stoppen van de weergave Stoppen van de weergave Stoppen van de weergave Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt) Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt) Starten van de weergave/ pauzeren (indien tijdens weergave gedrukt)

• Achterwaarts/voorwaarts Achterwaarts/voorwaarts fragmentzoeken (Geen fragmentzoeken *1 geluid.)*1
• Voorwaartse vertraagde weergave *2 tijdens pauze. (Geen geluid.) – Vertraagde weergave in achterwaarste richting is niet mogelijk. Achterwaarts/voorwaarts fragmentzoeken *1

• Kiezen van een fragment
• Kiezen van een fragment
• Kiezen van een fragment
• Achterwaarts/snel-voorwaarts • Achterwaarts/snel-voorwaarts • Achterwaarts/snel-voorwaarts fragmentzoeken *3 (Geen fragmentzoeken *3 (Houd fragmentzoeken *3 (Houd geluid.) (Houd ingedrukt) ingedrukt) ingedrukt) Kiezen van een map Kiezen van de aspectratio NEDERLANDS Toets

Direct opzoeken van een onderdeel 1 Houd SHIFT ingedrukt en druk herhaaldelijk op DIRECT om de gewenste zoekfunctie te kiezen. DVD-Video: DVD-VR: DivX/MPEG1/ MPEG2: JPEG:

AAC: VCD/CD: 2 Houd SHIFT ingedrukt en druk op de cijfertoetsen (0 – 9) om het gewenste nummer in te voeren. 3 Druk op ENT (invoer) om te bevestigen. Vervolg op de volgende bladzijde BEDIENING NL_KW-AVX820[E]_2.indb 37

• Voor DivX/MPEG1/MPEG2/JPEG/MP3/WMA/WAV/ AAC, wordt een fragment in dezelfde map opgezocht.
• Voor DVD-VR is programma/weergavelijst zoeken mogelijk tijdens weergave van het oorspronkelijke programma (PG)/weergave van weergavelijst (PL).
• Druk op CLR (clear) met SHIFT ingedrukt om een fout te wissen. (DVD-Video/DVD-VR/DivX/MPEG1/MPEG2/ JPEG/VCD) Deze bedieningen zijn mogelijk met gebruik van de monitor en de afstandsbediening. Gebruik van menu-aangedreven functies

• DVD Video 1 Druk op TOP M/MENU om het menuscherm op te roepen. 2 Druk op % / fi / @ / # om het af te spelen onderdeel te kiezen. 3 Druk op ENT (invoer) om te bevestigen.
• DVD-VR 1 Druk op TOP M om het oorspronkelijke programma in te voeren. Druk op MENU om de weergavelijst in te voeren. 2 Druk op % / fi / @ / # om het af te spelen onderdeel te kiezen. 3 Druk op ENT (invoer) om te bevestigen.
• Oorspronkelijk programma/weergavelijstscherm,

Bediening met gebruik van de-in-beeldbalk Tonen van de in-beeldbalk. ( 39) (tweemaal)

Kies een onderdeel. Maak uw keuze. Indien een pop-up menu verschijnt...

• Druk op RETURN om het pop-up menu te annuleren.
• Zie het volgende voor het invoeren van de tijd/nummers.

• VCD Invoeren van tijd/nummers 1 Houd SHIFT ingedrukt en druk op DIRECT om de Druk op % / fi om het nummer te veranderen en vervolgens op @ / # om naar de volgende invoer te gaan.
• Door iedere druk op % / fi, ordt het nummer met één verhoogd/verlaagd.
• Druk na het invoeren van de nummers op ENT (invoer).
• U hoeft de nul en daarop volgende nullen (de laatste twee cijfers in het voorbeeld hieronder) niet in te voeren. zoekfunctie te kiezen. 2 Houd SHIFT ingedrukt en druk op de cijfertoetsen (0 – 9) om het gewenste nummer in te voeren. 3 Druk op ENT (invoer) om te bevestigen.
• Voor het terugkeren naar het voorgaande scherm, drukt u op RETURN. Annuleren van PBC-weergave... (VCD) 1 Druk op en vervolgens op DIRECT terwijl u SHIFT indrukt. 2 Houd SHIFT ingedrukt en druk op de cijfertoetsen (0 – 9) om het gewenste nummer in te voeren. 3 Druk op ENT (invoer) om te bevestigen.
• Druk op TOP M/MENU om PBC weer te activeren. Bijv.: Tijdzoeken DVD: _:_ _:_ _ (Bijv.: 1:02:00) Druk éénmaal op % en vervolgens tweemaal op # om naar de derde invoer te gaan, dan tweemaal op, % en als laatste op ENT (invoer). Verwijderen van de in-beeldbalk

NL_KW-AVX820[E]_2.indb 38 1/7/09 5:42:12 PM In-beeldbalken Bijv.: DVD-Video Informatie 1 Disctype 2 • DVD-Video: Audiosignaalformaat en kanaal

• VCD: PBC 3 Weergavefunctie *1 DVD-Video: T. RPT: Herhalen van titel C. RPT: Herhalen van hoofdstuk DVD-VR: C. RPT: Herhalen van hoofdstuk PG. RPT: Herhalen van programma DivX/MPEG1/MPEG2: T. RPT: Herhalen van fragment F. RPT: Herhalen van map A. RND: Alles (Disc) willekeurig F. RND: Map willekeurig JPEG: F. RPT: Herhalen van map VCD *2: T. RPT: Herhalen van fragment A. RND: Alles (Disc) willekeurig 4 Weergave-informatie Huidige titel/hoofdstuk Huidige programma/hoofdstuk Huidige weergavelijst/hoofdstuk Huidige fragment Huidige map/fragment Huidige map/bestand 5 Tijdsaanduiding Verstreken weergavetijd van de disc (Voor DVD-Video wordt de verstreken weergavetijd van de huidige titel/programma/ weergavelijst getoond.) DVD-Video/DVD-VR: Resterende tijd van titel/programma/ weergavelijst VCD: Resterende disctijd Verstreken weergavetijd van het huidige hoofdstuk/fragmen *3 Resterende tijd van het huidige hoofdstuk/fragment *3 6 Weergavestatus Afspelen Snel voorwaarts/achterwaarts zoeken Voorwaarts/achterwaarts slow-motion Pauze Stoppen 7 Bedieningsiconen Veranderen van tijdsaanduiding (zie 5) Tijdzoeken (Voer de verstreken tijd van de huidige titel/programma/ weergavelijst of disc in.) Titelzoeken (met het nummer) Hoofdstukzoeken (met het nummer) Fragmentzoeken (met het nummer) Herhaalde weergave *1 Willekeurige weergave *1 Veranderen van de geluidstaal, audiostream of het audiokanaal Veranderen of uitschakelen van de ondertitels Veranderen van camerahoek *1 Voor herhaalde weergave/willekeurige weergave, *2 Wanneer PBC niet in gebruik is. *3 Niet van toepassing op DVD-VR. BEDIENING NL_KW-AVX820[E]_2.indb 39 NEDERLANDS Bediening

1/7/09 5:42:13 PM Bediening voor Dual Zone U kunt de beelden van een disc op de externe monitor bekijken die met de VIDEO OUT en 2nd AUDIO OUT aansluitingen is verbonden en tegelijkertijd een andere bron dan “USB” via de luidsprekers beluisteren.

• Met Dual Zone geactiveerd, kunt u de DVD/CD-speler uitsluitend met de afstandsbediening bedienen. ~ Druk op [SOURCE]. Kiezen van een andere bron (hoofdbron) voor weergave via de luidsprekers Druk op SOURCE op het monitorpaneel.
• Met gebruik van het aanraakpaneel, kunt u de nieuw gekozen hoofdbron bedienen zonder de bediening van Dual Zone (Disc) te beïnvloeden.
• U kunt “USB” niet als hoofdbron kiezen. NEDERLANDS Ÿ Druk op [Dual Zone]. Met de afstandsbediening:

2 Stel het volume van de 2nd AUDIO OUT aansluiting in. Door een druk op de toets wordt Dual Zone geactiveerd/uitgeschakeld. De DUAL indicator licht op wanneer Dual Zone geactiveerd is.

NL_KW-AVX820[E]_2.indb 40 1/7/09 5:42:16 PM Bediening met gebruik van het bedieningsscherm Voor discs, uitgezonderd DVD en VCD: Met Dual Zone geactiveerd, zijn deze bedieningen mogelijk voor de externe monitor met gebruik van de afstandsbediening. Het bedieningsscherm verschijnt automatisch wanneer u een disc plaatst. (Voor DivX/MPEG1/MPEG2/JPEG; wanneer gestopt.) Kiezen van een map of fragment

Kies de “Folder” kolom of “Track” kolom op het bedieningsscherm.

Kies een map of fragment.

• Indien tagdata “Jacket Picture” (baseline JPEG) data hebben, worden deze getoond. Door een druk op OSD, verschijnt het venster voor het kiezen van de weergavefunctie. ( 42) Gekozen weergavefunctie ( 42) Verstreken weergavetijd van het huidige fragment (wordt niet voor JPEG getoond) Bedieningsstatus Huidig fragmentnummer/totaal aantal fragmenten in de huidige map (totaal aantal fragmenten op de disc) Fragmentinformatie (alleen voor MP3/WMA/WAV/ AAC) Fragmentlijst Huidige fragment (opgelicht) MODE REPEAT TRACK Track Information Album Four seasons Artist Robert M. Smith Title Rain 00:14 NEDERLANDS T. RPT Folder : 2/3 01 Music 02 Music 03 Music Track : 6 / 14 Cloudy Fair Fog Hail Indian summer Rain Shower Snow Thunder Typhoon Wind Winter sky 1 Keuzevenster voor weergavefunctie: verschijnt wanneer u op OSD drukt. ( 42) Gekozen weergavefunctie ( 42) Verstreken weergavetijd van huidige fragment Bedieningsstatus Huidige fragmentnummer/totaal aantal fragmenten op de disc 6 Fragmentinformatie 7 Fragmentlijst 8 Huidige fragment (opgelichte balk)

Kiezen van een fragment

• Druk indien vereist op 6 om de weergave te starten. Vervolg op de volgende bladzijde BEDIENING NL_KW-AVX820[E]_2.indb 41

1/7/09 5:42:16 PM Kiezen van de weergavefuncties U kunt tevens van weergavefunctie veranderen met gebruik van het weergavefunctie-keuzevenster.

• Willekeurige weergave kan niet voor JPEG worden gekozen.

Uitgezonderd voor JPEG: Kies een weergavefunctie.

Kies de gewenste optie. Bediening met gebruik van het lijstscherm Voor andere discs dan DVD, VCD en CD Met Dual Zone geactiveerd, zijn deze bedieningen mogelijk voor de externe monitor met gebruik van de afstandsbediening. Wanneer gestopt...

Kiesbare weergavefunctie Roep het lijstscherm op.

• Voor het terugkeren naar de maplijst, drukt u op RETURN. 1 Huidige mapnummer/totaal aantal mappen 2 Huidige fragmentnummer/totaal aantal fragmenten in de huidige map 3 Huidige pagina/totaal aantal pagina’s van de lijst 4 Huidige map/fragment (opgelichte balk)

NL_KW-AVX820[E]_2.indb 42 1/7/09 5:42:17 PM Bediening van USB NEDERLANDS U kunt USB-opslagapparatuur, bijvoorbeeld USB-geheugen, een digitale audio-speler, draagbare harde schijf, etc. met dit toestel verbinden.

• U kunt ook een iPod/iPhone met de USB aansluiting van het toestel verbinden. Voor details aangaande de bediening,

USB-kabel van de achterkant van het toestel De bron verandert naar “USB” en de weergave start. Dit toestel is geschikt voor weergave van JPEG/MPEG1/ MPEG2 *1/MP3/WMA/WAV/AAC *2 bestanden die op USB-opslagapparatuur zijn opgeslagen.

• Bediening voor USB-apparatuur is hetzelfde als 34 – 39) bediening voor bestanden op discs. (
• Alle fragmenten van de USB-apparatuur worden herhaald afgespeeld totdat u van bron verandert. *1 Uitgezonderd MPEG2 bestanden die met een JVC Everio camcorder (extensiecode <.mod>) zijn opgenomen. *2 Dit toestel is geschikt voor weergave van AAC-bestanden die met gebruik van iTunes zijn gecodeerd. Dit toestel kan geen FairPlay-gecodeerde bestanden afspelen. Let op:
• Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd.
• Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl “Now Reading” op het scherm wordt getoond.
• Start de motor van de auto niet indien USB-apparatuur is aangesloten.

• Stop de weergave alvorens USB-apparatuur te ontkoppelen.
• De weergave wordt mogelijk gestoord door elektrostatische schokken bij het verbinden van USB-apparatuur. Ontkoppel in dat geval de USB-apparatuur even, stel dit toestel terug en sluit de USB-apparatuur weer aan.
• Dit toestel is mogelijk niet geschikt voor weergave van bestanden, afhankelijk van het soort bestand dat op de USB-apparatuur is opgenomen.
• Met bepaald USB-apparatuur is de bediening en stroomtoevoer mogelijk anders.
• U kunt geen computer met de USB ingangsaansluiting van het toestel verbinden.
• Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data.
• Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen.
• Bepaald soort USB-apparatuur werkt mogelijk niet direct na het inschakelen van de stroom.
• Voor details aangaande bediening van USB,

BEDIENING NL_KW-AVX820[E]_2.indb 43

1/7/09 5:42:18 PM Gebruik van Bluetooth® apparatuur Bluetooth is een short-range draadloze communicatietechnologie voor mobiele apparatuur, bijvoorbeeld mobiele telefoons, draagbare PC’s en andere dergelijke toestellen. Bluetooth apparatuur kan zonder gebruik van kabels worden verbonden en onderling met elkaar communiceren.

• Zie de lijst (in de doos bijgeleverd) met landen waar u de Bluetooth® mag gebruiken. NEDERLANDS Bluetooth profielen Dit toestel is geschikt voor de volgende Bluetooth profielen;
• HFP (Hands-Free Profile) 1.5
• OPP (Object Push Profile) 1.1
• A2DP (Advanced Audio Distribution Profile) 1.2
• AVRCP (Audio/Video Remote Control Profile) 1.3 Verbinden van nieuwe Bluetooth apparatuur Voor het eerst verbinden van een Bluetooth apparaat Nadat u voor het eerst een Bluetooth apparaat op dit toestel heeft aangesloten, moet u het apparaat aan dit toestel koppelen. Door te koppelen, kan Bluetooth apparatuur met elkaar communiceren. Voor het koppelen, moet u mogelijk de PIN-code (persoonlijk identificatienummer) van de te verbinden Bluetooth apparatuur invoeren.
• Nadat eenmaal een verbinding is gemaakt, blijft deze in het toestel geregistreerd, ook wanneer u het toestel terugstelt. U kunt in totaal maximaal 5 apparaten registreren.
• Tegelijkertijd kan er slechts één apparaat voor “Bluetooth Phone” en één apparaat voor “Bluetooth Audio” worden verbonden.
• Voor het gebruik van de Bluetooth functie, moet u de Bluetooth functie van het apparaat activeren. Gebruik <New Paring> van het <Bluetooth> menu om een apparaat te registreren en met dit toestel te verbinden. ( 26)
• Voor het verbinden/ontkoppelen/wissen van een apparaat,

Bluetooth informatie: Indien u meer informatie over Bluetooth wilt, ga dan naar de volgende JVC website: <http://www.jvc.co.jp/english/car/> (uitsluitend een Engelse website)

NL_KW-AVX820[E]_2.indb 44 1/7/09 5:42:19 PM Gebruik van de Bluetooth mobiele telefoon Status van het apparaat

• Signaalsterkte/batterij-indicator (alleen indien de informatie van het apparaat komt). Connected Device Name Current Track Title Artist Name Album Title Activeren van de
• Tonen van het <Dial Menu> scherm. Bluetooth icoon <Voice Dialing> functie.
• Kleurt blauw wanneer Bluetooth
• Tonen van het <Redial> menu. (Houd ingedrukt) apparatuur is verbonden. (Houd ingedrukt)
• Voor het annuleren van <Voice Dialing>, houdt u een willekeurige toets op het monitorpaneel (uitgezonderd of VOL +/–) even ingedrukt. ~ Druk op [SOURCE] en vervolgens op [BLUETOOTH]. Ÿ Druk op [ ]. ! Druk op [Bluetooth]. ⁄ Maak een verbinding met een apparaat en telefoneer vervolgens (of maak instellingen met gebruik van het <Bluetooth> menu). ( Gebruik <Dial Menu> voor het telefoneren. ( NEDERLANDS FLAT Naam van verbonden apparaat of verschijnt afhankelijk van de aangesloten apparatuur.
• “No Audio Device” verschijntindien er geen audio-apparatuur is aangesloten. 25 – 28) 25) Indien een gesprek binnekomt... De bron verandert automatisch naar “ Bluetooth”. Naam en telefoonnummer (indien reeds ontvangen) Indien <Auto Answer> is geactiveerd... Het toestel beantwoordt het binnenkomende gesprek automatisch. ( 27) Indien <Auto Answer> niet is geactiveerd... Beantwoorden van het binnenkomende gesprek
• Druk op de mededeling die op het aanraakpaneel wordt getoond.
• Druk op een willekeurige toets op het monitorpaneel (uitgezonderd of VOL +/–). Beëindigen van het gesprek
• Druk even op de mededeling die op het aanraakpaneel wordt getoond.
• Houd een willekeurige toets op het monitorpaneel even ingedrukt (uitgezonderd of VOL +/–).
• U kunt het volume van de microfoon instellen,

Vervolg op de volgende bladzijde EXTERNE APPARATUUR 45 NL_KW-AVX820[E]_2.indb 45 1/7/09 5:42:19 PM Bij ontvangst van een SMS... Indien de mobiele telefoon voor SMS (Short Message Service) geschikt is, vertelt het toestel u dat u een boodschap heeft ontvangen. Vastleggen van telefoonnummers U kunt maximaal 6 telefoonnummers vastleggen.

Kies het vast te leggen telefoonnummer.

Kies een voorkeurnummer. NEDERLANDS Parkeer de auto op een veilige plaats alvorens de ontvangen boodschap te lezen.

• U kunt geen boodschappen lezen, samenstellen of versturen via dit toestel. Stoppen van bellen (annuleren van het gebelde nummer) Houd een willekeurige toets op het monitorpaneel even ingedrukt (uitgezonderd of VOL +/–). Back “Tom” is nu onder voorkeurnummer 1 vastgelegd. Bellen van een voorkeurnummer,

NL_KW-AVX820[E]_2.indb 46 1/7/09 5:42:20 PM Gebruik van de Bluetooth audiospeler Starten/pauzeren van de weergave Fragmentnummer/ weergavetijd (Alleen voor apparatuur die deze functie ondersteunen) FLAT Achterwaarts zoeken Connected Device Name Current Track Title Artist Name Album Title

• “No Name” verschijnt indien er geen tag data zijn opgenomen of het apparaat niet voor deze functie geschikt is. Starten/pauzeren van de weergave Toont dat de toets is ingedrukt. (Alleen voor apparatuur die deze functie ondersteunen)
• Het is mogelijk verschillend afhankelijk van de geactiveerde bediening. Voorwaarts zoeken Tag data* (huidige fragmenttitel/artiestnaam/ albumtitel) indien opgenomen (Alleen voor apparatuur die deze functie ondersteunen) [BLUETOOTH]. Voor het verbinden van een nieuw apparaat, Ÿ Starten van de weergave.

Luisteren naar de CD-wisselaar NEDERLANDS ~ Druk op [SOURCE] en vervolgens op Gebruik bij voorkeur de JVC MP3-compatibele CD-wisselaar met deze receiver.

• U kunt uitsluitend CD’s (CD-DA) en MP3-discs afspelen. Voorbereiding: Zorg dat <Changer> voor for <External Input> is gekozen. ( 18) Bijv.: Tijdens weergave van een MP3-disc DISC 1 SOURCE Mapnummer/ fragmentnummer/ weergavetijd CD-CH FLAT REPEAT Current Folder Name Current File Name.mp3 Current Track Title Artist Name Album Title Tag data (huidige fragmenttitel/ artiestnaam/albumtitel) indien opgenomen ~ Druk op [SOURCE] en vervolgens op [CD-CH]. ⁄ Kies de af te spelen disc. Ÿ Druk op [ ].
• Kiezen van de weergavefunctie, ! Druk op [List].
• Voor het kiezen van een MP3-fragment uit de U kunt de disclijst tevens oproepen door [5 / ∞] in te drukken. map-/fragmentlijst,

EXTERNE APPARATUUR 47 NL_KW-AVX820[E]_2.indb 47 1/7/09 5:42:21 PM Luisteren naar de DAB-tuner Golfband Voorkeurnummer DAB indicators *1/ standbyontvantst-indicators “No DAB Signal” verschijnt indien er geen signalen worden ontvangen. NEDERLANDS *1 De TEXT indicator licht op wanneer op een service met DLS (Dynamic Label Segment) is afgestemd. ~ Druk op [SOURCE] en vervolgens op [DAB]. Ÿ Druk op [BAND]. ! Druk op [ ] of [ ] om een ensemble op te zoeken—Automatisch zoeken.

• Handmatig zoeken: Houd [ ] of [ ] ingedrukt totdat “Manual Search” op het scherm verschijnt en druk vervolgens herhaaldelijk op de toets. ⁄ Druk op [5 SERVICE] of [SERVICE ∞] om de te beluisteren service (primair of secundair) te kiezen.
• Voor een beter geluid onder lawaaierige omstandigheiden, kunt u <D. Range Control> uitproberen. (
• Voor het activeren/annuleren van TA/PTY-standbyontvangst, 31.*2 21) *2 De bedieningen zijn exact hetzelfde als de bediening voor FM Radio Data Systeem zenders.

NL_KW-AVX820[E]_2.indb 48 1/7/09 5:42:22 PM Met standbyontvangst van medelingen kan tijdelijk naar uw favoriete service (mededelingentype) worden overgeschakeld. Mededelingen-standbyontvangst Indicator Voor het activeren, roept u het <AV Menu> scherm op, drukt u op [Mode] en dan op [On] voor <Announce Standby>. ( 21) ANN Het toestel schakelt tijdelijk van iedere bron, uitgezonderd FM/AM, naar uw favoriete service over. Licht op Nog niet geactiveerd. Stem op een andere service af die wel de vereiste signalen levert. Knippert Voor het uitschakelen, drukt u op [Off] Dooft voor <Announce Standby>. ( 21) Blijven volgen van hetzelfde programma—Alternatieve frequentie-ontvangst (DAB AF)

• Tijdens ontvangst van een DAB-service: Wanneer u in een gebied rijdt waar een service niet meer kan worden ontvangen, stemt deze receiver automatisch op een ander ensemble of FM Radio Data Systeem-zender af die hetzelfde programma uitzendt.
• Tijdens ontvangst van een FM Radio Data Systeem-zender: Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma uitzendt als de FM Radio Data Systeem-zender, wordt met dit toestel automatisch op de DAB-service afgestemd. Bij het verlaten van de fabriek is de ontvangst van alternatieve frequentie geactiveerd. Voor het uitschakelen van alternatieve frequentie-ontvangst, kiest u <Off> voor <DAB AF>. ( 17) NEDERLANDS Activeren/annuleren van mededelingenstandbyontvangst Veranderen van het mededelingen-type voor mededelingen-standbyontvangst, EXTERNE APPARATUUR 49 NL_KW-AVX820[E]_2.indb 49 1/7/09 5:42:23 PM Luisteren naar een iPod/iPhone U kunt een iPod/iPhone met de volgende kabel of adapter verbinden: Voor Luisteren naar muziek NEDERLANDS Bekijken van video Kabel/adapter Bediening USB 2.0 kabel (accessoire van de iPod/iPhone) de Zie “Indien verbonden met de USB-kabel” USB-kabel van het achterpaneel van het toestel. hieronder. Interface-adapter voor iPod, KS-PD100 (niet bijgeleverd) met de CD-wisselaaraansluiting op het achterpaneel van het toestel. Zie “Indien verbonden met de interfaceadapter” ( 51). USB audio- en videokabel voor iPod/iPhone, KS-U30 (niet bijgeleverd) naar de USB-kabel van het achterpaneel van het toestel. Zie “Indien verbonden met de USB-kabel” hieronder.
• Zorg dat <iPod (Off)> voor <AV Input> is gekozen,

Indien verbonden met de USB-kabel De hieronder beschreven bediening is een onderdeel van “HEAD MODE”.

• Naar voorgaand/volgend onderdeel van een categorie *1
• Oproepen van het <Search Mode> menu (Houd ingedrukt) ( Starten/pauzeren van de weergave SOURCE Toont het te bedienen toestel voor weergave

• Kiezen van een fragment/video
• Achterwaarts/ voorwaarts zoeken 24 ) iPod FLAT REPEAT Current Track Title Artist Name Album Title (Houd ingedrukt) ~ Druk op [SOURCE] en vervolgens op [USB iPod]. De weergave start automatisch.
• Wanneer u een iPod/iPhone met de USB aansluiting verbindt, wordt “USB iPod” als bron gekozen en start de weergave automatisch.
• Houd iPod even ingedrukt om het toestel voor bediening te kiezen. –HEAD MODE: Bediening met dit toestel. –iPod MODE*2: Bediening met de aangesloten iPod/iPhone. Ÿ Druk op [4] of [¢] om een *1 [5 / ∞] functioneert mogelijk niet afhankelijk van hoe een huidig fragment/video is gekozen. *2 Zorg dat <iPod (Off)> voor <AV Input> is gekozen indien u een verbinding met gebruik van de KS-U30 heeft gemaakt ( 18). *3 U kunt de weergave van videobronnen niet voortzetten.
• Voor het kiezen van een fragment/video van <Search Mode>,

• Kiezen van de weergavefunctie,

• Voor het veranderen van de weergavesnelheid van audioboeken,

fragment/video te kiezen. *3

06NL_KW-AVX820[E]_3.indd 50 1/12/09 11:03:53 AM Indien verbonden met de interface-adapter Oproepen van het menu van de speler SOURCE iPod FLAT REPEAT Song Name Artist Name Album Title Starten/pauzeren van de weergave Voorbereiding: Zorg dat <iPod> voor <External Input> is gekozen. ( 18) NEDERLANDS

• Kiezen van fragmenten
• Achterwaarts/voorwaarts zoeken (Houd ingedrukt) ~ Druk op [SOURCE] en vervolgens op [iPod]. De weergave start automatisch. Ÿ Druk op [4] of [¢] om een fragment te kiezen. Kiezen van een fragment van het menu van de speler

Druk op [SEARCH] om het menu van de speler op te roepen. “SEARCH” knippert tijdens menubediening op het scherm.

• Deze functie wordt geannuleerd indien u gedurende ongeveer 5 seconden geen bediening uitvoert.

Druk op [4] of [¢] om het gewenste onderdeel te kiezen.

Druk op [3 / 8] om uw keuze te bevestigen.

Herhaal stappen 2 en 3 om een fragment te kiezen.

• De weergave start nadat u een fragment heeft gekozen.
• Voor het terugkeren naar het voorgaande menu, drukt u op [SEARCH]. Kiezen van de weergavefunctie,

• Tegelijkertijd 10 onderdelen verspringen indien er meer dan 10 onderdelen zijn. (Houd ingedrukt) Playlists Ô Artists Ô Albums Ô Songs Ô Genres Ô Composers Ô (terug naar het begin) EXTERNE APPARATUUR 51 NL_KW-AVX820[E]_2.indb 51 1/7/09 5:42:25 PM Gebruik van andere externe componenten AV-INPUT U kunt een extern component met de LINE IN/VIDEO IN aansluitingen verbinden. Ingevoerde titel ( 22) SOURCE AV-IN NEDERLANDS FLAT ~ Druk op [SOURCE] en vervolgens op [AV-IN]. Ÿ Schakel het aangesloten component in en start de weergave van de bron. Tonen van de bedieningstoetsen tijdens weergave van beelden,

Navigatiescherm U kunt tevens een navigatiesysteem met de VIDEO IN aansluiting verbinden voor gebruik van navigatieschermen. Voorbereiding: Zorg dat <Navigation> voor for <AV Input> is gekozen. ( 18) Bekijken van het navigatiescherm Druk herhaaldelijk op DISP op het monitorpaneel.

• De aspectratio van het navigatiescherm is vastgesteld op <Full> en de instelling bij <Aspect> heeft geen effect hierop. ( 15) Indien <Navigation> voor <AV Input> is gekozen ( 18)
• U kunt de “AV-IN” bron gebruiken voor het beluisteren van de weergave van de audiobron die met de LINE IN aansluiting is verbonden.

NL_KW-AVX820[E]_2.indb 52 1/7/09 5:42:25 PM EXT-INPUT U kunt een extern component met de CD-wisselaaraansluiting op het achterpaneel verbinden met gebruik van de lijningangsadapter - KS-U57 (niet bijgeleverd) of met de AUX ingangsadapter - KS-U58 (niet bijgeleverd). Ingevoerde titel ( 22) Voorbereiding: Zorg dat <External> voor for <External Input> is gekozen. ( 18) SOURCE EXT-IN NEDERLANDS FLAT ~ Druk op [SOURCE] en vervolgens op [EXT-IN]. Ÿ Schakel het aangesloten component in en start de weergave van de bron. EXTERNE APPARATUUR 53 NL_KW-AVX820[E]_2.indb 53 1/7/09 5:42:26 PM Onderhoud Voorzorgen voor het schoonmaken van het toestel Gebruik geen oplosmiddelen (bijv. thinner en benzine), reinigingsmiddelen en insectenspray’s. Dit soort middelen beschadigen namelijk de monitor of het toestel. Aanbevolen manier voor het reinigen: Veeg het paneel voorzichtig schoon met een zachte, droge doek. NEDERLANDS Reinigen van de aansluiting De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert. Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd Aansluitingen doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt. Schoonhouden van discs Een vuile disc wordt mogelijk niet juist afgespeeld. Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

• Gebruik geen oplosmiddelen (bijvoobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs. Afspelen van nieuwe discs Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit. Verwijder deze bramen door een potlood of pen langs de randen te halen. Gebruik de volgende discs niet: “Single” CD (8 cm disc) Kromme disc Sticker en lijm van sticker Plaklabel Afwijkende vorm Doorschijnende disc (halfdoorzichtige disc) Condensvorming Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden: Middenspil
• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is. Het toestel functioneert dan mogelijk onjuist. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt. Behandeling van discs Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.
• Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan. Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).
• Bewaar discs na gebruik beslist in de bijbehorende doosjes. Het opname-oppervlak is doorzichtig of half-doorzichtig

NL_KW-AVX820[E]_2.indb 54 1/7/09 5:42:26 PM Meer over deze receiver Algemeen Inschakelen van de stroom

• De stroom kan ook worden ingeschakeld door op SOURCE op het monitorpaneel te drukken. De weergave start indien de bron gereed staat. Tuner (alleen FM) Vastleggen van zenders in het geheugen
• Na SSM worden de ontvangen zenders onder nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.

• Bepaalde discs of bestanden kunnen mogelijk vanwege de karakteristieken of opname-omstandigheden niet worden afgespeeld. Weergave van DVD-VR
• Zie de bij de opname-apparatuur geleverde gebruiksaanwijzing voor details aangaande het DVD-VR formaat en weergavelijsten. Oorspronkelijk programma-/weergavelijstscherm
• Oorspronkelijk programma Disc
• In deze gebruiksaanwijzing worden de woorden “fragment” en “bestand” beiden wisselbaar gebruikt.
• Het toestel kan uitsluitend CD (CD-DA) bestanden afspelen indien er verschillende soorten bestanden (MP3/WMA/WAV/AAC) op dezelfde disc zijn opgenomen. NEDERLANDS Algemeen

• Weergavelijst Plaatsen van een disc
• “Cannot play this disc Check the disc” verschijnt op het scherm indien een disc verkeerd om geplaatst is of geen afspeelbare bestanden heeft. Werp de disc dan uit. Uitwerpen van een disc
• Indien “No Disc” verschijnt na het verwijderen van een disc, moet u een disc plaatsen of een andere weergavebron kiezen.
• Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof. Afspelen van opneembare/herschrijfbare discs
• Dit toestel kan maximaal 5 000 bestanden en 250 mappen herkennen (met maximaal 999 bestanden per map).
• Gebruik uitsluitend “afgeronde” discs.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Het toestel kan maximaal 25 tekens voor namen van bestanden/mappen verwerken. 1 Oorspronkelijk programma-/weergavelijstnummer 2 Opnamedatume 3 Opnamebron (TV-zender, ingangsaansluiting van opname-apparatuur, etc.) Starttijd van de opname Titel van de programma-/weergavelijst * Opgelichte balk (huidige keuze) Dateren van een weergavelijst Totaal aantal hoofdstukken in de weergavelijst Weergavetijd
• De titel van de oorspronkelijke programma- of weergavelijst wordt afhankelijk van de opname-apparatuur mogelijk niet getoond.

1/7/09 5:42:28 PM Weergave van bestand Afspelen van DivX-bestanden

• Dit toestel kan DivX-bestanden met de <.divx>, <.div> of <.avi> extensie (ongeacht de combinatie hoofdletters en kleine letters) afspelen.
• Audio stream moet aan MP3 of Dolby Digital voldoen.
• Een bestand dat met de ineengestrengelde aftastfunctie is gecodeerd, wordt mogelijk niet juist afgespeeld.
• De maximale bitwaarde voor videosignalen (gemiddelde) is 4 Mbps. NEDERLANDS Weergave van MPEG1/MPEG2 bestanden
• Dit toestel is geschikt voor weergave van MPEG1/MPEG2-bestanden met de <.mpg>, <.mpeg> of <.mod>* extensiecode.
• <.mod> is een extensiecode die wordt gebruikt voor MPEG2 bestanden die met JVC Everio camcorders zijn opgenomen. Een MPEG2-bestand met de <.mod> extensiecode kan niet worden afgespeeld indien het op USB-opslagapparatuur is opgeslagen.
• Het stream-formaat moet aan MPEG system/program stream voldoen. Het bestandsformaat moet MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/ MP@LL (Main Profile at Low Level) zijn.
• De audiostream moet aan MPEG1 Audio Layer-2 of Dolby Digital voldoen.
• De maximale bitwaarde voor videosignalen (gemiddelde) is 4 Mbps. Afspelen van JPEG-bestanden
• Dit toestel is geschikt voor weergave van JPEG-bestanden met de <.jpg> of <.jpeg> extensiecode.
• Dit toestel kan JPEG-bestanden met een resolutie van 32 x 32 t/m 8 192 x 7 680 tonen. Afhankelijk van de resolutie van het bestand duurt het even eer het verschijnt.
• Het toestel kan baseline JPEG-bestanden tonen. Progressive JPEG-bestanden en lossless JPEG-bestanden kunnen niet worden weergegeven. Afspelen van MP3/WMA/WAV/AAC-bestanden
• Dit toestel kan de bestanden afspelen die de volgende extensiecodes hebben <.mp3>, <.wma>, <.wav> of <.m4a> (ongeacht hoofdletters en kleine letters).
• Het toestel is geschikt voor weergave van bestanden die aan de volgende voorwaarden voldoen: – Bitwaarde: MP3/WMA: 32 kbps — 320 kbps AAC: 16 kbps — 320 kbps – Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG2) 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz (voor WMA) 44,1 kHz (voor WAV) 48 kHz, 44,1 kHz (voor AAC)
• Dit toestel kan ID3 Tag Versie 1.0/1.1/2.2/2.3/2.4 (voor MP3) tonen.
• Het toestel kan tevens WAV/WMA Tag tonen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen.
• Er is een verschil in de aanduiding van de verstreken tijd wanneer de bestanden met VBR zijn opgenomen.
• Deze receiver is niet geschikt voor de volgende bestanden: – MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd. – MP3-bestanden die met Layer 1/2 zijn gecodeerd. – WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd. – WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd. – WMA-bestanden die met DRM tegen kopiëren zijn beschermd. – AAC bestanden die met andere programma's dan iTunes zijn opgeslagen. – AAC-bestanden die met FairPlay tegen kopiëren zijn beschermd (uitgezonderd wanneer deze zijn opgeslagen op een iPod/iPhone). – Bestanden met data als AIFF, ATRAC3, enz.

NL_KW-AVX820[E]_2.indb 56 1/7/09 5:42:29 PM Bluetooth bediening Algemeen

• Voer tijdens het besturen van de auto geen ingewikkelde bedieningen uit, bijvoorbeeld het bellen van nummers, gebruik van het telefoonboek. Parkeer de auto op een veilige plaats alvorens dergelijke bedieningen uit te voeren.
• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
• Dit toestel werkt mogelijk niet met bepaalde Bluetooth apparatuur.
• De verbindingsconditie varieert mogelijk vanwege de omgevingsomstandigheden.
• Het apparaat wordt ontkoppeld wanneer u dit toestel uitschakelt. Waarschuwingen voor Bluetooth bediening
• Connection Error: Apparaat is geregistreerd maar verbinding wordt niet gemaakt. Gebruik <Phone Connect> of <Audio Connect> om het apparaat weer te verbinden. ( 26)
• Error: Voer de procedure nogmaals uit. Indien “Error” weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is.
• Please Wait...: Het toestel maakt voorbereiding voor gebruik van de Bluetooth functie. Indien de mededeling niet verdwijnt, schakel het toestel dan even uit en weer in en verbind de apparatuur opnieuw (of stel het toestel terug). Iconen voor type telefoon
• Deze iconen tonen het type telefoon dat voor het apparaat is ingesteld. : Mobiele telefoon : Vaste lijn (huistelefoon) : Kantoor : Algemeen : Anders dan hierboven REFERENTIES NL_KW-AVX820[E]_2.indb 57 NEDERLANDS USB
• Indien “No USB Device” verschijnt na het verwijderen van een apparaat, moet u het apparaat opnieuw aansluiten of een andere bron kiezen.
• “Cannot play this device Check the device” verschijnt op het scherm indien USB-apparatuur geen afspeelbare bestanden heeft.
• Dit toestel herkent geen USB-apparatuur die een ander voltage dan 5 V heeft en de 500 mA overschrijdt.
• Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers.
• Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opname-omstandigheden mogelijk niet met dit toestel worden afgespeeld.
• USB-apparatuur met speciale functies, bijvoorbeeld databeveiligingsfuncties, kan niet met dit toestel worden gebruikt.
• Gebruik geen USB-apparatuur met 2 of meerdere partities.
• Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt.
• Zie tevens de bij de USB-apparatuur geleverde handleiding voor het aansluiten.
• Verbind tegelijkertijd slechts één USB-apparaat met dit toestel. Gebruik geen USB-spoel.
• Dit toestel herkent mogelijk geen geheugenkaart die in een USB-kaartlezer is geplaatst.
• Gebruik indien van toepassing de USB 2.0 kabel voor het verbinden.
• Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden.
• Een juiste werking en stroomtoevoer via dit toestel kan niet voor alle soorten USB-apparatuur worden gegarandeerd.
• Dit toestel kan maximaal 5 000 bestanden en 250 mappen herkennen (met maximaal 999 bestanden per map).
• Het toestel kan maximaal 25 tekens voor namen van bestanden/mappen verwerken.
• Voor MPEG1/MPEG2 bestanden: De maximale bitwaarde voor videosignalen (gemiddelde) is 2 Mbps.

1/7/09 5:42:29 PM CD-wisselaar

• U hoort een pieptoon indien u een map van de

23) kiest waarin geen muziekbestanden

lijst ( zijn opgeslagen. Kies een andere map waarin muziekbestanden zijn opgeslagen. DAB-tuner

• Alleen de primaire DAB-service kan worden vastgelegd, ook al probeert u een secundaire service vast te leggen.

• Indien de weergave van de iPod/iPhone onjuist is, moet u uw iPod/iPhone software tot de nieuwste versie updaten. Zie <http://www.apple.com> voor details aangaande een update van uw iPod/iPhone.
• De iPod/iPhone wordt via dit toestel opgeladen indien dit toestel is ingeschakeld.
• De tekstinformatie wordt mogelijk niet juist getoond.
• De tekstinformatie rolt over de monitor. Dit toestel kan maximaal 40 tekens tonen indien verbonden middels de interface-adapter en maximaal 128 tekens indien verbonden middels de USB 2.0 kabel of USB audio- en videokabel. NEDERLANDS Bediening voor iPod/iPhone
• U kunt de volgende iPod/iPhone modellen gebruiken: (A) Verbonden met de USB-kabel: – iPod met video (5de generatie) *1, *2, *3 – iPod classic *1, *2 – iPod nano *2, *3 – iPod nano (2de generatie) *2 – iPod nano (3de generatie) *1, *2 – iPod nano (4de generatie) *1, *2 – iPod Touch *1, *2 – iPod Touch (2de generatie)*1, *2 – iPhone/iPhone 3G*1, *2 (B) Verbonden met de interface-adapter: – iPod met klikwiel (4de generatie) – iPod mini – iPod foto – iPod met video (5de generatie) – iPod classic – iPod nano – iPod nano (2de generatie) – iPod nano (3de generatie) – iPod nano (4de generatie) *4 *1 Om de video met het geluid weer te geven, moet u de iPod/iPhone met een USB audio- en videokabel (KS-U30, niet bijgeleverd) verbinden. *2 “iPod MODE” is beschikbaar, *3 Voor het luisteren naar het geluid met “iPod MODE” geactiveerd, moet u de iPod/iPhone middels een USB audio- en videokabel (KS-U30, niet bijgeleverd) verbinden. *4 De batterij kan niet via dit toestel worden opgeladen. Opmerking: Bepaalde bedieningen worden mogelijk onjuist of anders uitgevoerd bij gebruik van een iPod/iPhone. Ga in dat geval naar de volgende JVC website: <http://www.jvc.co.jp/english/car/> (uitsluitend een Engelse website) Voor USB-verbinding: Met <iPod Artwork> op <On> gesteld: Druk tijdens tenminste de eerste 5 seconden van weergave van een fragment met Illustratie* niet op een van de toetsen. Het duurt 5 seconden of langer om Illustratie te tonen en u kunt tijdens het laden van Illustratie geen bediening uitvoeren.
• Het beeld dat op het scherm van de iPod/iPhone wordt getoond tijdens weergave van een fragment JVC is niet aansprakelijk voor het verlies van data van een iPod/iPhone en USB-apparatuur door of tijdens het gebruik van dit toestel.

NL_KW-AVX820[E]_2.indb 58 1/7/09 5:42:30 PM Menu-instellingen

• Indien u de <Amplifier Gain> instelling van <High> naar <Low> verandert terwijl het volumeniveau hoger dan “30” is gesteld, verandert de receiver het volumeniveau automatisch naar “VOL 30”.
• Na het veranderen van instellingen van <Menu Language/Audio Language/Subtitle>, moet u de stroom even uitschakelen en dan weer inschakelen en de disc opnieuw plaatsen (of een andere disc plaatsen) zodat de door u gemaakte instellingen effectief worden.
• Met <16:9> gekozen voor een beeld waarvan de aspecratio 4:3 is, verandert het beeld iets vanwege de procedure voor het omzetten van de beeldbreedte.
• Ook met <4:3PS> gekozen, wordt het beeld met sommige discs <4:3LB>. Tekens die u voor titels kunt gebruiken Behalve de normale letters van het alfabet (A – Z, a – z), beschikt u over de volgende tekens voor het invoeren van titels. ( 22)
• Indien <Руccĸий> voor <Language> is gekozen. 15) Hoofdletters en kleine letters NEDERLANDS Cijfers en symbolen

• Indien een andere taal dan <Руccĸий> voor <Language> is gekozen. ( 15) Hoofdletters en kleine letters Cijfers en symbolen REFERENTIES 07NL_KW-AVX820[E]_3.indd 59

1/12/09 11:15:47 AM Geluidssignalen die via de achter-aansluitingen worden uitgestuurd Via de analoge aansluitingen (Speaker out/LINE OUT) 2-kanaal signalen worden uitgestuurd. Tijdens weergave van een multikanaal gecodeerde disc, worden de multikanaal-signalen teruggemengd.

• DTS geluid kan niet worden gereproduceerd. Via de DIGITAL OUT (optische) aansluiting Digitale signalen (Lineair PCM, Dolby Digital, MPEG Audio) worden uitgestuurd.
• DTS geluid kan niet via de DIGITIAL OUT aansluiting worden uitgestuurd.
• Voor het reproduceren van multikanaal-geluid, bijvoorbeeld Dolby Digital en MPEG Audio, moet u met deze aansluiting een versterker of decoder verbinden die voor deze multikanaal-bronnen geschikt is en <D. Audio Output> juist instellen. ( 16) Uitgangssignalen <D. Audio Output> NEDERLANDS Weergavedisc DVD <Stream> <Dolby D> <PCM> 48 kHz, 16/20/24 bit lineair PCM 48 kHz, 16 bit stereo lineair PCM* 96 kHz, lineair PCM 48 kHz, 16 bit stereo lineair PCM met Dolby Digital met MPEG Audio Audio-CD, Video-CD DivX/ met Dolby Digital MPEG met MPEG Audio MP3/WMA Dolby Digital bitstream MPEG bitstream 48 kHz, 16 bit stereo lineair PCM 48 kHz, 16 bit stereo lineair PCM 44,1 kHz, 16 bit stereo lineair PCM / 48 kHz, 16 bit stereo lineair PCM Dolby Digital bitstream 48 kHz, 16 bit stereo lineair PCM 32/44,1/48 kHz, 16 bit lineair PCM 32/44,1/48 kHz, 16 bit lineair PCM WAV 44,1 kHz, 16 bit lineair PCM AAC 44,1/48 kHz, 16 bit lineair PCM

• Digitale signalen worden mogelijk met 20 of 24 bits (met de oorspronkelijke bitwaarde) via de DIGITAL OUT aansluiting uitgestuurd indien de discs niet tegen kopiëren zijn beschermd.

NL_KW-AVX820[E]_2.indb 60 1/7/09 5:42:32 PM Taalcodes (voor taalkeuze met DVD/DivX) Taal Code Atar Afkhaziaans FI Afrikaans Amharic Arabisch Assamitisch GA Aymara Azerbeidzjaans GL Bashkir Wit-Russisch GU Bulgaars Bihari Bislama Bengaals:Bangla HU Tibetaans Bretons Catalaans Corsicaans Tsjechisch Wales Bhutaans Grieks Esperanto Estisch Baskisch

• Gefabriceerd onder licentie van Dolby Laboratories. Dolby en het symbool double-D zijn handelsmerken van Dolby Laboratories.
• “DVD Logo” is een handelsmerk van DVD Format/Logo Licensing Corporation, geregistreerd in de US, Japan en andere landen.
• DivX® is een geregistreerd handelsmerk van DivX, Inc., en wordt onder licentie gebruikt.
• Weergave van DivX® video:
• MEER OVER DIVX VIDEO: DivX® is een digitaal videoformaat, ontwikkeld door DivX, Inc. Dit is een erkend DivX Certified of DivX Ultra Certified apparaat voor weergave van DivX video.
• MEER OVER DIVX VIDEO-ON-DEMAND: Dit DivX® Certified apparaat moet worden geregistreerd voor het afspelen van Video-on-Demand (VOD) materiaal. Maak eerst de DivX VOD registratiecode voor uw toestel en geef deze code tijdens het registreren door. [Belangrijk: DivX VOD materiaal is beschermd door het DivX DRM (Digital Rights Management) systeem waarmee de weergave tot geregistreerde DivX Certified apparatuur wordt beperkt. “Authorization Error” wordt getoond en het materiaal kan niet worden weergegeven indien u probeert DivX VOD materiaal af te spelen dat niet voor uw toestel erkend is.] Ga voor details naar www.divx.com/vod.
• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Het woord Bluetooth en de bijbehorende markeringen en logo’s zijn eigendom van Bluetooth SIG, Inc. en Victor Company of Japan, Limited (JVC) gebruikt deze onder licentie. Overige handelsmerken en namen zijn eigendom van de overeenkomende eigenaren.
• “Made for iPod” betekent dat een elektronische accessoire specifiek ontworpen is voor gebruik met een iPod en door de fabrikant is erkend dat aan de Apple standaarden wordt voldaan.
• “Works with iPhone” betekent dat een elektronische accessoire specifiek ontworpen is voor gebruik met een iPhone en door de fabrikant is erkend dat aan de Apple standaarden wordt voldaan.
• Apple is niet verantwoordelijk voor de werking van dit toestel en het voldoen aan de veiligheidsstandaarden en reglementen.
• iPod en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen.
• iPhone is een handelsmerk van Apple Inc.
• Dit product bevat auteursrechtelijke beschermingstechnologie die wordt beschermd door Amerikaanse octrooien en andere intellectuele eigendomsrechten. Gebruik van deze auteursrechtelijke beschermingstechnologie moet worden gemachtigd door Macrovision en is bestemd voor gebruik in huishoudens en voor andere beperkte doeleinden, tenzij met speciale toestemming van Macrovision. Reverse-engineering of demontage is verboden.

NL_KW-AVX820[E]_2.indb 62 1/7/09 5:42:34 PM Oplossen van problemen Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen.

• Zie tevens de bij de voor de verbindingen gebruikte adapters geleverde handleidingen en de handleidingen van de externe componenten voor detials aangaande de bediening van externe apparatuur.
• Mededelingen (met “ ” aangegeven) in de volgende tabel, verschijnen in de taal die met <Language> is

15) De hier beschreven mededelingen verschijnen in de taal van deze gebruiksaanwijzing.

gekozen. ( Oplossing/Oorzaak

• Stel het volume op het optimale niveau in.
• Controleer de snoeren en verbindingen.
• DTS geluid kan niet via de aansluitingen (Luidspreker uit/LINE OUT/DIGITAL OUT) worden gereproduceerd.

• Aanduidingen op scherm zijn onduidelijk. Dit wordt mogelijk veroorzaakt door het zonlicht wat via de ruiten op de monitor valt. 14) Stel <Bright> in. (

• “Positie Fout—Druk [Open]” verschijnt op het scherm. De hoek van het monitorpaneel werd geforceerd veranderd of de instelling werd tijdens het openen of sluiten onderbroken. Druk op , en druk vervolgens op [Open].

• “Mecha Fout—Druk [Reset]” verschijnt Terugstellen van het toestel. ( op het scherm en het paneel beweegt niet.

• Veranderen van bron.
• Start de weergave van het externe component dat met de VIDEO IN aansluiting is verbonden.
• Controleer de snoeren en verbindingen.
• Het ontvangen signaal is te zwak.

• Toetsen op het monitorpaneel werken niet. Wanneer het monitorpaneel is geopend, werken uitsluitend de VOL +/– en toetsen. De overige toetsen functioneren niet.

• Receiver werkt helemaal niet. Terugstellen van het toestel. (

• Afstandsbediening werkt niet. Dual Zone wordt geannuleerd. ( 40) (Met Dual Zone geactiveerdwerkt de afstandsbediening uitsluitend voor bediening van de DVD/CD-speler.)

• Het aanraakpaneel reageert niet juist.
• <Illumination> functie werkt onjuist.

• Zorg dat uw handen en het aanraakpaneel schoon en droog zijn.
• Vermijd statische elektriciteit en plaats geen magnetische onderdelen in de buurt van het toestel.
• Wacht met gebruik van het toestel todat de temperatuur in de auto stabiel is.
• Een rubber mat op de vloer kan de reden van dit probleem zijn. Verwijder in dat geval de rubber mat. Algemeen

• “Geen Signaal” verschijnt. NEDERLANDS Symptoom
• Geen geluid via de luidsprekers.

Vervolg op de volgende bladzijde REFERENTIES 08NL_KW-AVX820[E]_3.indd 63

• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast. (

• Statische ruis tijdens het luisteren naar de radio. Sluit de antenne goed aan.

• Disc wordt niet herkend en niet afgespeeld. Werp de disc geforceerd uit. (

• Disc kan niet worden uitgeworpen. Ontgrendel de disc. ( 23)

33) Discs algemeen NEDERLANDS

• Opneembare/herschrijfbare disc kan • Plaats een afgeronde disc. niet worden afgespeeld.
• Rond de discs af met het component dat u voor de opname
• Verspringen van fragmenten op een heeft gebruikt. opneembare/herschrijfbare disc is onmogelijk.
• Weergave start niet.

• Plaats de disc juist.
• Het formaat van de bestanden is niet geschikt voor dit toestel.

• Weergavebeeld is onduidelijk. Stel de onderdelen van het <Picture Adjust> menu in. 14)

• Geluid en beeld wordt soms onderbroken of is vervormd.

• Stop de weergave wanneer u over zeer slechte wegen rijdt.

• Geen weergavebeeld en “Handrem” Het handremdraad is niet goed aangesloten. verschijnt op het scherm wanneer de Zie de Handleiding voor installatie/aansluiting. handrem is aangetrokken.
• Geen beeld op de externe monitor.

• Sluit het videosnoer juist aan.
• Kies de juiste ingang met de externe monitor.

• “Eject Fout” of “Laad Fout” verschijnt Verander van bron door een druk op SOURCE. op het scherm.
• “Regiocode fout” verschijnt op het scherm wanneer u een DVD-Video plaatst. De regiocode is fout. (

• Disc kan niet worden afgespeeld.

• Neem de fragmenten met een geschikt programma op een geschikte disc op. (

• Voeg de juiste extensiecode toe aan de bestandsnamen.

• U hoort ruis. Het fragment heeft niet het juiste bestandsformaat. Ga naar een ander bestand.

• Fragmenten worden niet in de gewenste volgorde afgespeeld. De weergavevolgorde is mogelijk anders dan bij gebruik van andere spelers.

• Verstreken tijd is niet correct. Dit gebeurt soms tijdens weergave. Dit wordt veroorzaakt door de manier hoe fragmenten zijn opgenomen.

• “Geen Support” verschijnt op het scherm en het fragment wordt overgeslagen. Het fragment kan niet worden afgespeeld.

• U hoort ruis. Het fragment heeft niet het juiste bestandsformaat. Ga naar een ander bestand.

• Fragmenten worden niet in de opnamevolgorde afgespeeld. De weergavevolgorde is mogelijk anders dan bij gebruik van andere spelers. NEDERLANDS DivX/MPEG1/MPEG2/MP3/WMA/WAV/AAC Symptoom

• “Bezig te Lezen” blijft op het scherm • De afleestijd verschilt afhankelijk van de USB-apparatuur. knipperen.
• Gebruik niet te veel lagen en mappen.
• Schakel de stroom even uit en dan weer in.
• Juiste tekens worden niet getoond (bijv. albumnaam). Voor beschikbare tekens,

• Geluid wordt soms onderbroken tijdens weergave van een fragment. De fragmenten zijn niet goed naar de USB-apparatuur gekopieerd. Kopieer de fragmenten opnieuw en probeer nogmaals.

• Bluetooth apparatuur herkent het toestel niet.

• Zoek nogmaals met de Bluetooth apparatuur.
• Terugstellen van het toestel. Zoek nogmaals met de Bluetooth apparatuur indien “Open...” op de monitor verschijnt.

• Toestel kan niet aan Bluetooth apparatuur worden gekoppeld. Voer dezelfde PIN-code voor het toestel en het gewenste apparaat in. Probeer “0000” of “1234” indien de PIN-code van de apparatuur niet in de betreffende handleiding specifiek wordt aangegeven.

Vervolg op de volgende bladzijde REFERENTIES 08NL_KW-AVX820[E]_4.indd 65

• Echo of ruis. Verander de positie van de microfoon.

• Kwaliteit van het geluid van de telefoon is slecht.

• Zorg dat de afstand tussen het toestel en de Bluetooth mobiele telefoon korter is.
• Rijd de auto naar een plaats waar de signaalontvangst beter is.

• Geluid wordt onderbroken tijdens weergave van een Bluetooth audiospeler.

• Zorg dat de afstand tussen het toestel en de Bluetooth audiospeler korter is.
• Ontkoppel de voor “Bluetooth phone” verbonden apparatuur.
• Schakel het toestel vervolgens even uit en dan weer in.
• (Indien het geluid nog niet wordt hersteld,) verbind de speler opnieuw.

• Verbonden audiospeler kan niet worden bediend. Controleer of de verbonden audiospeler geschikt is voor AVRCP (Audio Video Remote Control Profile).

• Het toestel reageert niet wanneer u probeert het telefoon naar het toestel te kopiëren. U probeert mogelijk dezelfde invoer (als opgeslagen) naar het toestel te kopiëren.

• “Geen Audio-Apparaat” verschijnt op de monitor. Verbind dit toestel en de Bluetooth audiospeler juist.

• “Geen stem herkenning” verschijnt op de monitor. De verbonden mobiele telefoon heeft geen stemherkenningssysteem.

• “Geen Disc” verschijnt op het scherm. Plaats een disc in het magazijn.

• “Geen Magazijn” verschijnt op het scherm. Plaats het magazijn.

• “Kan disc niet afspelen Controleer de disc” verschijnt op het scherm. De geplaatste disc heeft geen afspeelbare bestanden. Plaats een disc met geschikte bestanden.

• “Reset08” verschijnt op het scherm. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.

• “Reset01” – “Reset07” verschijnt op het scherm. Druk op de terugsteltoets van de CD-wisselaar.

• CD-wisselaar werkt helemaal niet. Terugstellen van het toestel. ( Bluetooth CD-wisselaar NEDERLANDS Oplossing/Oorzaak

• “Geen DAB Signaal” verschijnt op het scherm. Ga naar een plaats waar de signalen sterker zijn.
• “Reset 08” verschijnt op het scherm. Verbind dit toestel juist met de DAB-tuner en stel het toestel terug. (

• DAB-tuner werkt helemaal niet. Verbind dit toestel juist met de DAB-tuner en stel het toestel terug. (

• “Antenna Power NG” verschijnt op het scherm. Controleer de snoeren en verbindingen.

08NL_KW-AVX820[E]_3.indd 66 1/12/09 11:27:41 AM Symptoom Oplossing/Oorzaak

• Weergave stopt. De hoofdtelefoon werd tijdens weergave ontkoppeld. Start de weergave opnieuw.

• “Geen Bestanden” verschijnt op het scherm. Er zijn geen fragmenten opgeslagen. Importeer fragmenten naar de iPod/iPhone.

• U kunt geen bediening uitvoeren tijdens weergave van een fragment dat Illustratie heeft. Bedien het toestel nadat Illustratie is geladen. 16)

• “Beperkingen apparaat” verschijnt op het scherm. Controleer of de aangesloten iPod/iPhone met dit toestel kan worden gebruikt. ( 58)

• “Verbrek” verschijnt op het scherm. NEDERLANDS Schakel de equalizer van dit toestel of van de iPod/iPhone uit. Alleen indien verbonden middels de interface-adapter

• Geluid is vervormd. Controleer de verbinding.

• “Reset01” – “Reset07” verschijnt Ontkoppel de adapter van zowel dit toestel als de op het scherm. iPod. Sluit vervolgens weer aan.
• “Reset08” verschijnt op het scherm. Controleer de verbinding tussen de adapter en dit toestel.

• Regelaars van de iPod werken niet na het ontkoppelen van dit toestel. Stel de iPod terug.

• Geen beeld op het scherm.

• Schakel het videocomponent in indien het nog niet is ingeschakeld.
• Sluit het videocomponent juist aan.

• Weergavebeeld is onduidelijk. Stel de onderdelen van het <Picture Adjust> menu in. ( 14) AV-IN iPod iPod/iPhone

• De iPod/iPhone kan niet worden ingeschakeld • Controleer de aansluitkabel en de verbinding. of werkt niet.

1/12/09 11:27:41 AM Technische gegevens VERSTERKER Maximaal uitgangsvermogen Doorlopend uitgangsvermogen (RMS) Lastimpedantie Equalizerbereik Voor/achter 50 W per kanaal Voor/achter 20 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming 4 Ω (4 Ω t/m 8 Ω toelaatbaar) 60 Hz, 150 Hz, 400 Hz, 1 kHz, 2,5 kHz, 6,3 kHz, 15 kHz ±10 dB 70 dB 5 V/20 kΩ last (volledige schaal) Frequenties NEDERLANDS Niveau Signaal-ruisverhouding Audio-uitgangsniveau LINE OUT (FRONT, REAR), SUBWOOFER Lijnuitgangsniveau/ impedantie Uitgangsimpedantie Kleursysteem: Video-uitgang (composiet) Overige aansluitingen Ingang Uitgang Overige 1 kΩ PAL 1 Vp-p/75 Ω LINE IN, VIDEO IN, CAMERA IN, USB-ingang, MIC IN, antenne-ingang 2nd AUDIO OUT, VIDEO OUT CD-wisselaar, OE REMOTE, DIGITAL OUT (optisch) FM/AM-TUNER Frequentiebereik

1/7/09 5:42:38 PM ALGEMEEN Stroomvereisten Bedrijfsvoltage Aardingssysteem Toegestane opslagtemperatuur Toegestane bedrijfstemperatuur Afmetingen (B x H x D) Installatie-afmetingen (bij benadering) Paneel-afmetingen (bij benadering) Gewicht (bij benadering) 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar) Negatieve aarding –10°C t/m +60°C 0°C t/m +40°C 182 mm × 111 mm × 160 mm 188 mm × 117 mm × 10 mm 3,3 kg (inclusief de sierplaat, huls en beugels) Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar. NEDERLANDS Vereiste ruimte voor het installeren en uitklappen van de monitor Dashboard

LET OP: Zorg dat er voldoende vrije ruimte voor het openen van de monitor is. De monitor zou anders de bediening van het stuur of versnellingshendel kunnen hinderen met mogelijk verkeersongelukken tot gevolg. Toestel: mm

Zie de pagina met de paragraaf Het apparaat terugstellen

Zie de pagina met de paragraaf Het apparaat terugstellen
