GEBRUIKSAANWIJZING KD-AVX22E JVC

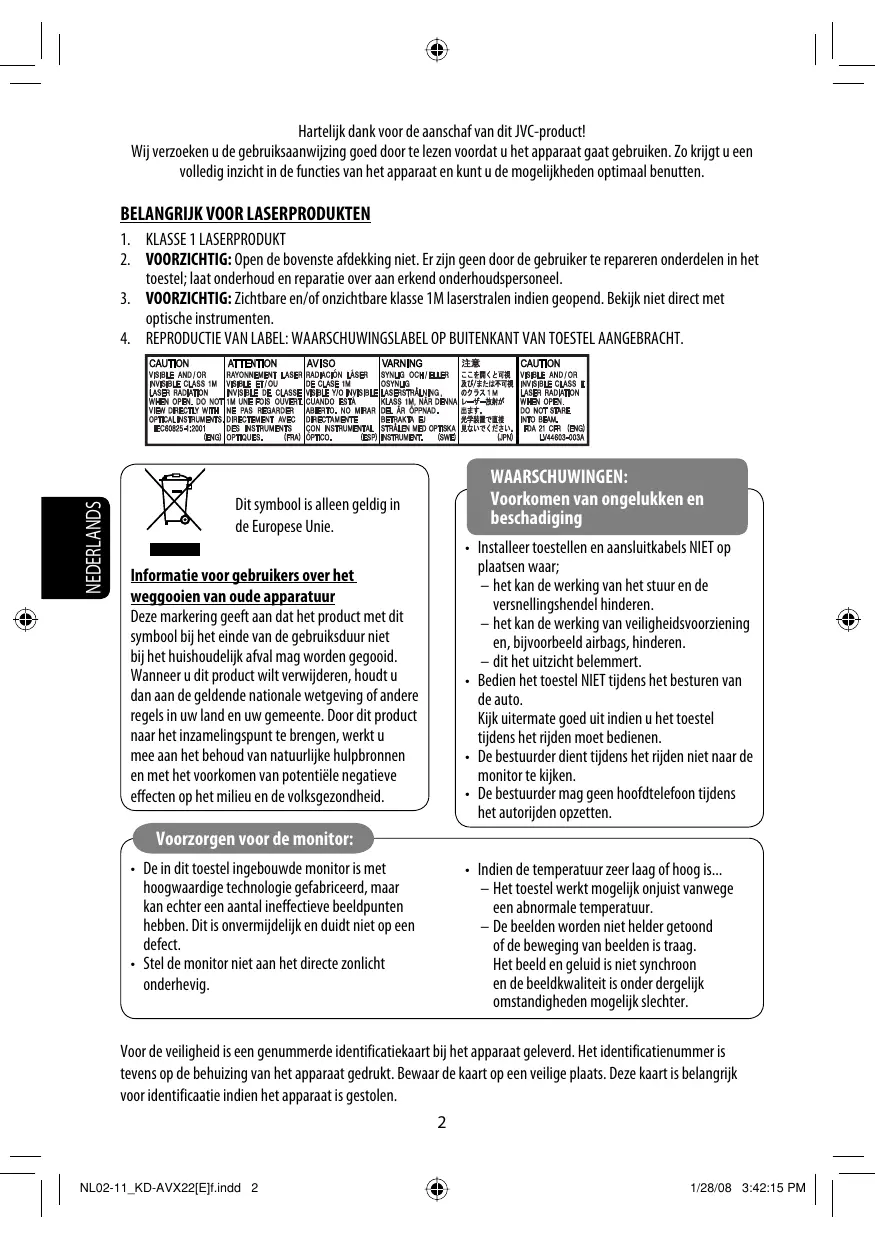

17/1/08 11:43:32 am Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten.

1. KLASSE 1 LASERPRODUKT

2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het

toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel.

3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met

optische instrumenten.

4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT.

WAARSCHUWINGEN: Voorkomen van ongelukken en beschadiging Dit symbool is alleen geldig in de Europese Unie.

• Installeer toestellen en aansluitkabels NIET op plaatsen waar; – het kan de werking van het stuur en de versnellingshendel hinderen. – het kan de werking van veiligheidsvoorziening en, bijvoorbeeld airbags, hinderen. – dit het uitzicht belemmert.
• Bedien het toestel NIET tijdens het besturen van de auto. Kijk uitermate goed uit indien u het toestel tijdens het rijden moet bedienen.
• De bestuurder dient tijdens het rijden niet naar de monitor te kijken.
• De bestuurder mag geen hoofdtelefoon tijdens het autorijden opzetten. Informatie voor gebruikers over het weggooien van oude apparatuur Deze markering geeft aan dat het product met dit symbool bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en uw gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid. Voorzorgen voor de monitor:
• De in dit toestel ingebouwde monitor is met hoogwaardige technologie gefabriceerd, maar kan echter een aantal ineffectieve beeldpunten hebben. Dit is onvermijdelijk en duidt niet op een defect.
• Stel de monitor niet aan het directe zonlicht onderhevig.

• Indien de temperatuur zeer laag of hoog is... – Het toestel werkt mogelijk onjuist vanwege een abnormale temperatuur. – De beelden worden niet helder getoond of de beweging van beelden is traag. Het beeld en geluid is niet synchroon en de beeldkwaliteit is onder dergelijk omstandigheden mogelijk slechter. Voor de veiligheid is een genummerde identificatiekaart bij het apparaat geleverd. Het identificatienummer is tevens op de behuizing van het apparaat gedrukt. Bewaar de kaart op een veilige plaats. Deze kaart is belangrijk voor identificaatie indien het apparaat is gestolen.

• NL02-11_KD-AVX22[E]f.indd 2 1/28/08 3:42:15 PM Het apparaat terugstellen Inhoud BEDIENING Basisbediening—AV-menu p. 6
• Basisbediening—Bedieningspaneel p. 8
• Basisbediening— Afstandsbediening (RM-RK252) p. 10
• Luisteren naar de radio p. 12
• Bediening voor discs p. 18
• Bediening voor Dual Zone p. 30
• Bediening van USB p. 34

• De door u gemaakte instellingen worden tevens gewist. Geforceerd verwijderen van een disc [Houd ingedrukt] NO EJECT? EMERGENCY EJECT? NO EJECT? EMERGENCY EJECT? Denk aan de veiligheid...
• Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort.
• Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten. EXTERNE APPARATUUR Luisteren naar de iPod ..................... 36 Luisteren naar de CD-wisselaar ......... 39 Luisteren naar de DAB-tuner ............ 41 Luisteren naar andere externe apparatuur .................................. 44 Temperatuur binnen de auto... Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt. INSTELLINGEN Geluidegalisatie .............................. 46 Invoeren van titels voor bronnen ...... 47 Menu-onderdelen ............................ 48

• Stel het toestel terug indien dit niet werkt. NEDERLANDS INTRODUCTIE Afspeelbare disctypes ...................... 4 Alvorens bediening .......................... 5 REFERENTIES Onderhoud ...................................... 56 Meer over deze receiver ................... 57 Oplossen van problemen .................. 62 Technische gegevens ....................... 66 Dit product bevat auteursrechtelijke beschermingstechnologie die wordt beschermd door Amerikaanse octrooien en andere intellectuele eigendomsrechten. Gebruik van deze auteursrechtelijke beschermingstechnologie moet worden gemachtigd door Macrovision en is bestemd voor gebruik in huishoudens en voor andere beperkte doeleinden, tenzij met speciale toestemming van Macrovision. Reverse-engineering of demontage is verboden.

JPEG DivX/MPEG1/MPEG2 MPEG4 *1 Indien u een DVD-Video met een verkeerde regiocode heeft geplaatst, verschijnt “Region code error” op de monitor. *2 Een DVD-R opgenomen met het “multi-border” formaat kan tevens worden afgespeeld (uitgezonderd dubbelzijdige discs). DVD-RW dual-discs zijn niet afspeelbaar. *3 U kunt afgeronde +R/+RW (alleen videoformaat) discs afspelen. +RW dual-discs zijn niet afspeelbaar. *4 Dit toestel is geschikt voor weergave van AAC-bestanden die met gebruik van iTunes zijn gecodeerd. Waarschuwing voor weergave van een DualDisc De niet-DVD kant van een “DualDisc” komt niet overeen met de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-DVD kant met dit toestel wordt derhalve afgeraden.

NL02-11_KD-AVX22[E]1.indd 4 1/16/08 5:12:51 PM Alvorens bediening Aanraak-bedieningspaneel Monitor De verlichting van het aanraak-bedieningspaneel en de monitor wordt uitgeschakeld wanneer er gedurende ongeveer 10 seconden geen bediening wordt uitgevoerd. De verlichting wordt in de volgende gevallen weer ingeschakeld: – Wanneer uw hand in de buurt van het aanraakbedieningspaneel komt.* – Wanneer uw vinger het aanraakbedieningspaneel aanraakt.* – Wanneer u de afstandsbediening gebruikt. – Wanneer de bron automatisch verandert door ontvangst van verkeersinformatie of een door PTY-zoeken gevonden programma. – Wanneer een signaal van de achteruitkijkcamera wordt ontvangen. U kunt het toestel bedienen door het relevante gedeelte van het aanraak-bedieningspaneel aan te raken.

• Voor het instellen van het volume, houdt u uw vinger zoals hieronder afgebeeld op het aanraakbedieningspaneel zodat de animatie op de monitor verschijnt en drukt u vervolgens herhaaldelijk op 5 of – U kunt het volume tevens instellen door uw vinger over het aanraak-bedieningspaneel te verschuiven zoals hieronder afgebeeld. NEDERLANDS Bediening van het toestel met gebruik van het aanraak-bedieningspaneel Vol+ Vol-

• Afhankelijk van de instelling. ☞ bladzijde 53 voor het veranderen van de instelling. VOL

• Door uw vinger zoals hieronder afgebeeld over het aanraak-bedieningspaneel te verschuiven, gebeurt hetzelfde als wanneer u 5 / ∞ / 4 / ¢ aanraakt. De verlichting is in de volgende gevallen altijd ingeschakeld: – Wanneer <AV Menu> wordt getoond. – Wanneer <Source Menu> wordt getoond. – Wanneer het bedieningspaneel geopend is. – Wanneer <Illumination> op <Normal> is gesteld. (☞ bladzijde 53)

• De bedieningen worden voornamelijk uitgelegd met gebruik van het aanraak-bedieningspaneel en de toetsen op het toestel; toetsen op de afstandsbediening werken echter op dezelfde wijze indien deze dezelfde of gelijkwaardige namen of markeringen hebben.
• De namen van schermen worden in de uitleg vet-gedrukt. Bijvoorbeeld, <AV Menu>.

NL02-11_KD-AVX22[E]1.indd 5 INTRODUCTIE 1/18/08 10:15:05 AM Basisbediening— AV-menu U kunt diverse instellingen met de menu’s van <AV Menu> maken. Zie “Menu-onderdelen” voor details aangaande ieder menu en de instellingen. (☞ bladzijden 48 t/m 55) AV Menu Enter Setup NEDERLANDS ~ Inschakelen van de stroom. ⁄ Kies een onderdeel. Sound De verlichting van het aanraak-bedieningspaneel en de monitor wordt ingeschakeld. Fader/Balance Volume Adjust Subwoofer Level High Pass Filter Crossover Through Ÿ Roep het <AV Menu> op. Indicator voor tijd aftellen Huidige instelling van het gekozen onderdeel @ Roep het volgende scherm op. AV Menu High Pass Filter Through

Enter Setup Instel-iconen Huidige gekozen icoonnaam Exit

• Niet-beschikbare onderdelen zijn grijsgekleurd.

• Terugkeren naar het voorgaande scherm: ! Kies een icoon voor het oproepen van het

• Herhaal stappen ⁄ en @ voor het instellen van het sub-onderdeel indien nodig. instelscherm. ¤ Voltooi de procedure. In deze gebruiksaanwijzingen worden de aanduidingen voor de uitleg in het Engels getoond. U kunt de taal voor de aanduidingen op de monitor kiezen. (☞ bladzijde 49)

Ga naar <Setup> terug door herhaaldelijk 4 aan te raken.

NL02-11_KD-AVX22[E]1.indd 7 BEDIENING 1/16/08 5:12:52 PM NEDERLANDS Basisbediening — Bedieningspaneel 1 Kiezen van bronnen.*1 “Tuner” = “DAB” = “Disc” = “USB” of “USB iPod” = “Changer”, “iPod” of “External Input” = “AV Input”

• U kunt bronnen tevens kiezen door 5 / ∞ / 4 / ¢ aan te raken na SRC even ingedrukt te houden om het <Source Menu> te tonen. 2 • Uitwerpen van de disc.
• Kantelen van het bedieningspaneel (☞ bladzijde 9). 3 Oproepen of verlaten van het <AV Menu>. 4 • “Tuner” en “DAB”: Opzoeken van zenders/ ensembles.
• “Disc”, “USB”, “USB iPod”, “Changer” en “iPod”: Achterwaarts verspringen/voorwaarts verspringen
• Met menu’s: – Oproepen van het voorgaande/volgende scherm. – Kiezen van onderdelen. 5 • Activeren van TA-standbyontvangst.
• Tonen van PTY-voorkeurlijst [Houd ingedrukt]. 6 Voor het instellen van het volume. (☞ bladzijde 5) 7*2 • “Tuner”: Kiezen van voorkeurzenders.
• “DAB”: Kiezen van services.
• “Disc”, “USB” en “Changer”: Kiezen van titels/ mappen.
• “USB iPod”: Kiezen van volgende/voorgaande onderdelen.
• “iPod”: Oproepen van het menu van de speler en pauzeren van de weergave.
• Met menu’s: Kiezen van onderdelen. 8 • “Disc”, “USB”, “USB iPod” en “Changer”: Starten en pauzeren van de weergave.
• Met menu’s: Oproepen van het volgende scherm of verlaten van het getoonde scherm. 9 Veranderen van de display-informatie. (☞ bladzijde 9) p • “Tuner” en “DAB”: Kiezen van de golfband.
• “Disc” en “USB”: Stopt de weergave. q • Inschakelen van de stroom.
• Uitschakelen van de stroom [Houd ingedrukt].
• Dempen van het geluid (indien de stroom is ingeschakeld). w Afstandsbedieningssensor e Stel het toestel terug.
• Gebruik uitsluitend indien het interne systeem onjuist functioneert. r Verwijderen van het bedieningspaneel (☞ bladzijde 9). *1 U kunt deze bronnen niet kiezen indien ze niet gereed staan. *2 Door 5 / ∞ even ingedrukt te houden, wordt de voor de gekozen bron geschikte lijst getoond.

NL02-11_KD-AVX22[E]1.indd 8 1/16/08 5:12:53 PM Kantelen van het bedieningspaneel Houd 0 even ingedrukt totdat “Tilt” op de monitor verschijnt en druk vervolgens herhaaldelijk op de toets. Bevestigen van het bedieningspaneel Veranderen van display-informatie De beschikbare display-informatie verschilt afhankelijk van de gekozen weergavebron. Iedere keer dat u DISP aanraakt, verandert het display en wordt andere informatie getoond. NEDERLANDS Bijv.: Indien een DVD-videodisc als bron is gekozen. Scherm met weergavebeeld (alleen voor videobronnen) DVD VIDEO 15:45 DIGITAL MULTI T 01 C 02 Broninformatiescherm 0:01:20 CHAP.RPT DVD VIDEO Scherm met weergavebeeld en broninformatie DIGITAL MULTI T 01 C 02 0:01:20 15:45 CHAP.RPT Navigatiescherm

• Dit scherm wordt getoond indien <Navigation> voor <AV Input> is gekozen. (☞ bladzijde 52) Terug naar het begin

NL02-11_KD-AVX22[E]1.indd 9 BEDIENING 1/16/08 5:12:54 PM Basisbediening—Afstandsbediening (RM-RK252) Belangrijke onderdelen en functies Plaatsen van de batterij

Gebruikke batterijen: NEDERLANDS Plaats de batterijen met de polen (+ en –) in de juiste richting in de afstandsbediening. Let op: Stel batterijen niet aan extreme hitte van zonlicht, vuur of dergelijk onderhevig. Vervang beide batterijen indien het bereik voor het gebruik van de afstandsbediening aanzienlijk kleiner wordt. Gebruik van de afstandsbediening:

• Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel.
• Stel de afstandbedieningssensor NIET aan schel licht bloot (direct zonlicht of lamplicht). 1 • Inschakelen van de stroom.
• Uitschakelen van de stroom [Houd ingedrukt].
• Dempen van het geluid (indien de stroom is ingeschakeld). 2 “Disc”, “USB” en “USB iPod”: Achterwaarts zoeken 3 • Voor het instellen van het volume.
• Instellen van het volumeniveau van de 2nd AUDIO OUT aansluiting (met SHIFT ingedrukt). (☞ bladzijde 30) 4 • DVD/DivX 6: Tonen van het discmenu.
• VCD: Voortzetten van PBC-weergave (☞ bladzijde 25).
• DVD-VR: Tonen van het Original Program scherm. De receiver heeft een functie voor bediening met de stuurafstandsbediening.
• Zie de Handleiding voor installatie/aansluiting (afzonderlijk boekje) voor het verbinden. BELANGRIJK: Indien Dual Zone is geactiveerd (☞ bladzijde 30), werkt de afstandsbediening uitsluitend voor de DVD/CD-speler.

*1 Deze toetsen kunnen niet worden gebruikt indien Dual Zone is geactiveerd. *2 Wordt voor dit toestel niet gebruikt. *3 Functioneert uitsluitend als cijfertoets (zie 5 ). *4 5 : Terugkeren naar het voorgaande menu. ∞ : Bevestigen van de keuze.

NL02-11_KD-AVX22[E]f.indd 11 “iPod”:

• ∞: Pauzeren of voortzetten van de weergave.
• 5: Oproepen van het hoofdmenu (en vervolgens werken 5 / ∞ / 4 / ¢ als menukeuzetoetsen).*4
• 4 / ¢: – Achterwaarts verspringen/voorwaarts verspringen – Achterwaarts zoeken/voorwaarts zoeken [Houd ingedrukt] Tijdens de menukeuzefunctie: – Kies een onderdeel. (Druk vervolgens op ∞ om de keuze te bevestigen.) – Tegelijkertijd 10 onderdelen verspringen [Houd ingedrukt]. “Disc”, “USB” en “USB iPod”: Voorwaarts zoeken Voor het kiezen van de bron. “Disc”, “USB” en “USB iPod”: Starten en pauzeren van de weergave. Verandert de aspectratio van de weergavebeelden.
• “Tuner” en “DAB”: Kiezen van de golfband.
• “Disc” en “USB”: Stopt de weergave.
• Functioneert niet als “ ”. VCD: Terugkeren naar het PBC menu.
• DVD Video/DivX 6: Tonen van het discmenu.
• VCD: Voortzetten van PBC-weergave. (☞ bladzijde 25)
• DVD-VR: Tonen van het Play List scherm.
• Maken van keuzes/instellingen.
• @ / #: 5 minuten verder of terug springen voor DivX/MPEG1/MPEG2.
• % / fi: Veranderen van disc voor “Changer”. Activeert of annuleert Dual Zone.
• Veranderen van de surroundfunctie.*1 (☞ bladzijde 27)
• “Disc” en “USB”: Veranderen van de cijferinvoerfunctie (met SHIFT ingedrukt).
• Wissen van de fout na het invoeren van een verkeerd nummer (met SHIFT ingedrukt). NEDERLANDS 5 • Invoeren van nummers (met SHIFT ingedrukt). (☞ bladzijden 14, 23 t/m 26, en 42)
• “Tuner” en “DAB”: Kiezen van voorkeurzenders. 6 Voor het oproepen van de in-beeldbalk. 7 Functioneert met andere toetsen (zie 3, 5 en 8 Tonen van de display-informatie. 9 “Tuner”:
• 5 / ∞: Kiezen van voorkeurzenders.
• 4 / ¢: Opzoeken van zenders. – Automatisch zoeken – Handmatig zoeken [Houd ingedrukt] “DAB”:
• 5 / ∞: Kiezen van services.
• 4 / ¢: Opzoeken van ensembles. – Automatisch zoeken – Handmatig zoeken [Houd ingedrukt] “Disc” en “Changer”:
• 5 / ∞: – DVD: Kiezen van de titel. – DVD-VR: Kiezen van programma/ weergavelijst. – Overige discs (uitgezonderd VCD/CD): Kiezen van mappen.
• 4 / ¢: – Achterwaarts verspringen/voorwaarts verspringen – Achterwaarts zoeken/voorwaarts zoeken [Houd ingedrukt]. “USB”:
• 5 / ∞: Kiezen van mappen.
• 4 / ¢: – Achterwaarts verspringen/voorwaarts verspringen – Achterwaarts zoeken/voorwaarts zoeken [Houd ingedrukt] “USB iPod”:
• 5 / ∞: Kiezen van voorgaande/volgende onderdeel.
• 4 / ¢: – Achterwaarts verspringen/voorwaarts verspringen – Achterwaarts zoeken/voorwaarts zoeken [Houd ingedrukt] BEDIENING 1/28/08 3:57:22 PM Luisteren naar de radio 15:45 TUNER FLAT FM1 P1

~ Kies “Tuner”. Ÿ Kies de golfband. Golfband Geluidsfunctie (☞ bladzijde 46) Voorkeurnummer Frequentie PS (zendernaam) voor FM RDS. “No Name” wordt getoond indien er geen signaal wordt ontvangen. F PTY-code voor FM RDS G Indicators voor tunerfuncties ! Opzoeken van een zender—Automatisch zoeken.

• Handmatig zoeken: Houd of ingedrukt totdat “Manual Search” op de monitor verschijnt en raak vervolgens de toets herhaaldelijk aan.
• De ST indicator icht op wanneer een stereo FM-uitzending wordt ontvangen waarvan de signalen sterk genoeg zijn.

NL12-17_KD-AVX22[E]1.indd 12 1/16/08 5:14:11 PM Indien een stereo FM-uitzending slecht ontvangbaar is Automatisch vastleggen van FM-zenders—SSM (achtereenvolgend vastleggen van sterke zenders)

Deze functie werkt uitsluitend voor de FM-golfbanden. U kunt zes zenders voor iedere golfband vastleggen. AV Menu

Start Exit Lokale FM-zenders met sterke signalen worden opgezocht en automatisch voor de FM-golfband vastgelegd. De ontvangst is beter, maar het stereo-effect gaat verloren.

NL12-17_KD-AVX22[E]1.indd 13 BEDIENING 1/16/08 5:14:16 PM Handmatig vastleggen Kiezen van voorkeurzenders Bijv.: Vastleggen van FM-zender op 92,5 MHz onder voorkeurnummer 4 van de FM1-golfband. Met de afstandsbediening:

Stem op een vast te leggen zender af.

Enter Store [Houd ingedrukt] NEDERLANDS Met het toestel: FM1 Direct kiezen

De voorkeurlijst verschijnt.

• Voor FM: Iedere keer dat u 5 / ∞ even ingedrukt houdt, wordt van golfband veranderd.

Kies een voorkeurnummer. FM1 Enter Store

Kiezen uit de voorkeurlijst

No Name [Houd ingedrukt] De in stap 2 gekozen zender wordt nu onder voorkeurnummer 4 vastgelegd. Enter Store

• Voor FM: Iedere keer dat u 5 / ∞ even ingedrukt houdt, wordt van golfband veranderd.

De voorkeurlijst kan tevens worden opgroepen met <AV Menu> = <List>. Kies een voorkeurnummer. FM1 Enter Store

De voorkeurlijst kan tevens worden opgroepen met <AV Menu> = <List>.

NL12-17_KD-AVX22[E]f.indd 14 1/28/08 3:28:01 PM Vastleggen van uw favoriete programmatypes De volgende functies kunnen alleen voor FM RDSzenders worden gebruikt. U kunt uw favoriete PTY-codes in de PTY-voorkeurlijst vastleggen. Opzoeken van een FM RDSprogramma — PTY-zoeken

PTy Memory De beschikbare PTY-codes worden getoond (inclusief de zes vastgelegde PTY-codes).

Store Kies een PTY-code. 1 Pop Music 2 Rock Music 3 Easy Listening 4 Serious Classics 5 Current Affairs 6 Varied Speech De huidige PTY-voorkeurlijst verschijnt. PTy Search Memory Cultures Science Varied Speech Pop Music Start Rock Music Eash Listening

Roep <PTy Memory> op.

De frequentie verandert tijdens het zoeken. NEDERLANDS

Voer de hier links beschreven stappen 1 en 2 uit om de vast te leggen PTY-code te kiezen. Leg de code vast. PTy Memory Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd. Store 1 Pop Music 2 Rock Music 3 Easy Listening 4 Serious Classics 5 Science 6 Varied Speech De hiervoor gekozen PTY-code wordt nu door de nieuwe vervangen. Beschikbare PTY-codes: News, Current Affairs, Information, Sport, Education, Drama, Cultures, Science, Varied Speech, Pop Music, Rock Music, Easy Listening, Light Classics M, Serious Classics, Other Music, Weather & Metr, Finance, Children’s Progs, Social Affairs, Religion, Phone In, Travel & Touring, Leisure & Hobby, Jazz Music, Country Music, National Music, Oldies Music, Folk Music, Documentary

Raak T/P aan om te activeren. AV Menu

Enter Mode NEDERLANDS Het toestel schakelt van iedere bron Licht op uitgezonderd AM, tijdelijk over naar verkeersinformatie (TA) indien beschikbaar. Het volume verandert naar het hiervoor ingestelde TAvolumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (☞ bladzijde 52).

Nog niet geactiveerd. Stem op een Knippert andere zender af die wel RDS-signalen uitzendt. Raak T/P aan om uit te schakelen. Dooft PTY-standbyontvangst Indicator Mode PTy Standby Select Off News Exit

Kies een PTY-code voor PTY-standbyontvangst. PTy Standby Roep <AV Menu> = <Mode> = <PTy Standby> op (☞ rechterkolom PTY en bladzijde 55). Exit Drama Cultures Science Varied Speech Pop Music Het toestel schakelt van iedere Licht op bron, uitgezonderd AM, tijdelijk overschakelen naar uw favoriete PTYprogramma. Knippert Nog niet geactiveerd. Stem op een andere zender af die wel RDS-signalen uitzendt. Voor het uitschakelen, kiest u <Off> in stap 4 en raakt u vervolgens éénmaal 6 aan (☞ rechterkolom). Dooft

• Indien een DAB-tuner is aangesloten, werkt TAstandbyontvangst/PTY-standbyontvangst tevens voor de DAB-tuner.

NL12-17_KD-AVX22[E]1.indd 16 1/16/08 5:14:19 PM Volgen van hetzelfde programma—Ontvangst van netwerk-volgen Automatisch kiezen van zenders—Programmazoeken Indien voorkeurzenders zijn gekozen, wordt normaliter op een voorkeurzender afgestemd. Indien de signalen van een vastgelegde FM RDSzenders echter niet sterk genoegd zijn, gebruikt dit toestel de AF-data voor het afstemmen op een andere frequentie waarop hetzelfde programma als van de oorspronkelijke voorkeurzender wordt uitgezonden. (☞ bladzijde 52)

• Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd. Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM RDS-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt. Programma A wordt op verschillende frequenties uitgezonden (01 – 05) NEDERLANDS

Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd. U kunt de instelling voor ontvangst van netwerk-volgen veranderen. ☞ <AF Regional> op bladzijde 52.

• Zie tevens “Volgen van hetzelfde programma— Ontvangst van alternatieve frequentie (DAB AF)” indien u een DAB-tuner heeft aangesloten. (☞ bladzijde 43)

NL12-17_KD-AVX22[E]1.indd 17 BEDIENING 1/16/08 5:14:20 PM Bediening voor discs Het disctype wordt automatisch herkend en de weergave start tevens automatisch (met bepaalde discs: het automatisch starten is afhankelijk van de interne programmering). Indien een disc geen discmenu heeft, worden alle fragmenten van deze disc herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt. De door u gemaakte bediening kan niet met het toestel worden uitgevoerd indien “ ” op de monitor verschijnt.

• In bepaalde gevallen zijn bedieningen onmogelijk, ook wanneer “ ” niet verschijnt. ~ Open het voorpaneel. Ÿ Plaats de disc. Labelkant De weergave start automatisch. NEDERLANDS Let op: Steek uw vingers niet achter het bedieningspaneel. Let op met het instellen van het volume: Discs en aangesloten USB-apparatuur produceren in vergelijking met andere geluidsbronnen weinig ruis. Verlaag het volume alvorens een disc af te spelen, zodat beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau wordt voorkomen. 15:45 DISC Now Reading...

3/8: BAND: Uitwerpen van de disc. Starten en pauzeren van de weergave. Stopt de weergave.

Raak aan: Kiezen van hoofdstuk. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken*1 Kiezen van titel. Disctype Audioformaat Geluid-/surroundfunctie (☞ bladzijden 26 en 46) Titelnummer/hoofdstuknummer/weergavetijd Weergavefunctie Raak aan indien nodig (☞ bladzijde 9). DVD VR-PRG P 01 4 ¢: 5 ∞: DISP: 15:45 DIGITAL FLAT C 02 0:01:20 NEDERLANDS 4 ¢: A Audioformaat B VR-PRG: Oorspronkelijk programma VR-PL: Weergavelijst C Geluid-/surroundfunctie (☞ bladzijden 26 en 46) D Programmanummer (of weergavelijstnummer)/ hoofdstuknummer/weergavetijd Raak aan: Kiezen van hoofdstuk. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken*1 Kiezen van programmanummer/ weergavelijstnummer Raak aan indien nodig (☞ bladzijde 9). DVD DivX 15:45 FRONT 2CH

0:01:20 Current Folder Name Current File Name.avi 4 ¢: 5 ∞: DISP: A Geluid-/surroundfunctie (☞ bladzijden 26 en 46) B Voor DivX/MPEG: Mapnummer/fragmentnummer/ weergavetijd Voor JPEG: Mapnummer/bestandsnummer C Naam van huidige map/huidig bestand Raak aan: Kiezen van fragment. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken voor DivX/MPEG*2 Raak aan: Kiezen van map. Houd ingedrukt: Tonen van maplijst. Raak aan indien nodig (☞ bladzijde 9). *1 Zoeksnelheid: x2 ] x10 *2 Zoeksnelheid: ¡1 ] ¡2

0:01:20 0: 45: 38 A De PBC indicator licht op wanneer PBC is geactiveerd. B Geluid-/surroundfunctie (☞ bladzijden 26 en 46) C Fragmentnummer/weergavetijd 4 ¢: Raak aan: Kiezen van fragment. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken*1 DISP: Raak aan indien nodig (☞ bladzijde 9) 15:45

0:01:20 Current Track Title Artist Name Disc Title 4 ¢: A Geluid-/surroundfunctie (☞ bladzijden 26 en 46) B Fragmentnummer/weergavetijd C Fragmenttitel (alleen voor CD-tekst)/artiestnaam/ disctitel*2 Raak aan: Kiezen van fragment. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken*1

Raak aan: Kiezen van fragment. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken*1 Raak aan: Kiezen van map. Houd ingedrukt: Tonen van maplijst. Audioformaat (MP3/WMA/WAV/AAC) Geluid-/surroundfunctie (☞ bladzijden 26 en 46) Mapnummer/fragmentnummer/weergavetijd Naam van huidige map/huidig bestand*3 *1 Zoeksnelheid: x2 ] x10 *2 “No Name” verschijnt voor normale CD’s. *3 Tag-data, indien opgenomen, worden in plaats van de namen van mappen/bestanden getoond indien <Tag Display> op <On> is gesteld. (☞ bladzijde 48)

NL18-35_KD-AVX22[E]1.indd 20 1/16/08 5:16:16 PM Kiezen van de weergavefuncties U kunt de herhaalde of willekeurige weergavefunctie gebruiken.

Repeat Repeat Random Off Bijv.: Kiezen van herhalen van fragment

Off Track Folder Set AV Menu Wanneer een van de weergavefuncties is gekozen, licht de overeenkomende indicator op het broninformatiescherm op. Enter Mode Voor het annuleren, kiest u <Off> in stap 4. Repeat Chapter: Herhalen van het huidige hoofdstuk. Title: Herhalen van de huidige titel. Chapter: Herhalen van het huidige hoofdstuk. Program: Herhalen van het huidige programma (niet beschikbaar bij het afspelen van een weergavelijst). Track: Herhalen van het huidige fragment (voor VCD: zonder gebruik van PBC). Track: Herhalen van het huidige fragment. Folder: Herhalen van alle fragmenten van de huidige map. Herhalen van het huidige fragment. Track: Folder: Folder: Herhalen van alle fragmenten van de huidige map. Herhalen van alle fragmenten van de huidige map.

Disc (All): Willekeurige weergave van alle fragmenten (voor VCD: zonder gebruik van PBC). Folder: Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen. Disc (All): Willekeurige weergave van alle fragmenten. Folder: Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen. Disc (All): Willekeurige weergave van alle fragmenten.

BEDIENING 1/16/08 5:16:17 PM Kiezen van fragmenten uit de lijst Bediening met gebruik van de afstandsbediening —RM-RK252 Indien er mappen op een disc zijn opgenomen, kunt u de lijsten met mappen/fragmenten (bestand) tonen en dan de weergave starten.

• Houd de toets ingedrukt voor het tonen van voorgaande/volgende mappen.

Kies een map. NEDERLANDS Folder List My Best Cinema Pops My Best2 Favorite Song Cinema2

Kies een bestand. File List Enter Song011.mp3 Song012.mp3 Song013.mp3 Song014.mp3 Song015.mp3 Song016.mp3 De maplijst kan tevens worden opgroepen met <AV Menu> = <List>. Vergrendelen van een disc U kunt een disc in de lade vergrendelen zodat deze niet kan worden uitgeworpen. Functioneert tevens als CLR (wissen): Voor het wissen van een fout wanneer tegelijk met SHIFT ingedrukt. ~ Houd de toetsen tegelijk ingedrukt. [Houd ingedrukt] NO EJECT? EMERGENCY EJECT? Ÿ Vergrendel de disc. “No Eject” verschijnt. Voor het annuleren van de vergrendeling herhaalt u dezelfde procedure om <EJECT OK?> te kiezen.

NL18-35_KD-AVX22[E]1.indd 22 1/18/08 10:16:15 AM Stopt de weergave. Stopt de weergave.

• Achterwaarts/voorwaarts zoeken*1 (Geen geluid).
• Voorwaartse vertraagde weergave*2 tijdens pauze. (Geen geluid).
• Vertraagde weergave in achterwaarste richting is niet mogelijk.
• Kiezen van een hoofdstuk (tijdens weergave of pauze).
• Achterwaarts/voorwaarts zoeken*3 [Houd ingedrukt]
• Kiezen van programma.
• Kiezen van weergavelijst (tijdens weergave of pauze).

• Achterwaarts/voorwaarts zoeken (Geen geluid).
• Vertraagde weergave*2 tijdens pauze. (Geen geluid).
• Kiezen van hoofdstuk (tijdens weergave of pauze).
• Achterwaarts/voorwaarts zoeken*3 [Houd ingedrukt] Kiezen van titel (tijdens weergave of pauze).

• Kiezen van hoofdstuk.
• Kiezen van titel (niet tijdens weergave).

• Kiezen van hoofdstuk.
• Kiezen van programma (niet tijdens weergave). NEDERLANDS Starten of pauzeren van de weergave. Starten of pauzeren van de weergave. [Twee keer] Kiezen van titel (tijdens weergave of pauze). Verandert de aspectratio van de weergavebeelden. [Twee keer] Kiezen van programma/weergavelijst (tijdens weergave of pauze). Verandert de aspectratio van de weergavebeelden. Gebruik van de oorspronkelijke programma-/ weergavelijstschermen (☞ bladzijde 33)

1. Voor oorspronkelijke programma:

Gebruik van menu-aangedreven functies

2. Kies het gewenste, af te spelen onderdeel.

2. Kies het gewenste, af te spelen onderdeel.

*1 Zoeksnelheid: x2 ] x5 ] x10 ] x20 ] x60 *2 Snelheid van vertraagde weergave: 1/32 ] 1/16 ] 1/8 ] 1/4 ] 1/2 *3 Zoeksnelheid: x2 ] x10

NL18-35_KD-AVX22[E]1.indd 23 BEDIENING 1/16/08 5:16:19 PM Stopt de weergave. Starten of pauzeren van de weergave. Achterwaarts/voorwaarts zoeken*1 (Geen geluid).

• Kiezen van fragment.
• Achterwaarts/voorwaarts zoeken*2 [Houd ingedrukt] (Geen geluid). Kiezen van map. NEDERLANDS Kiezen van een fragment (binnen dezelfde map). [Twee keer] Kiezen van map. Verandert de aspectratio van de weergavebeelden. Tijdens weergave... 5 minuten terug/verder in een scène. Huidige weergavepositie Functioneert tevens als CLR (wissen): Voor het wissen van een fout wanneer tegelijk met SHIFT ingedrukt. 2de druk 1ste druk 3de druk 1ste druk 2de druk Voor DivX6: Gebruik van menu-aangedreven functies

2. Kies het gewenste, af te spelen onderdeel.

NL18-35_KD-AVX22[E]1.indd 24 1/16/08 5:16:20 PM Tijdens PBC-weergave... Stopt de weergave. Kiezen van een onderdeel van het menu. Start de weergave. (Dia-show: ieder bestand wordt een paar seconden getoond). Toont het huidige bestand totdat u het verandert tijdens dia-show. Annuleren van PBC-weergave

Kiezen van fragment. 2 Start het gewenste fragment. Terugkeren naar het voorgaande menu. Kiezen van map.

• Voortzetten van PBC: [Twee keer] NEDERLANDS Kiezen van een fragment (binnen dezelfde map). Stopt de weergave. Kiezen van map. Starten of pauzeren van de weergave. Verandert de aspectratio van de weergavebeelden. Achterwaarts/voorwaarts zoeken*3
• Kiezen van fragment.
• Achterwaarts/voorwaarts zoeken*5 [Houd ingedrukt] Stopt de weergave. Kiezen van map. Starten of pauzeren van de weergave.
• Achterwaarts/voorwaarts zoeken*3
• Voorwaartse vertraagde weergave*4 tijdens pauze. (Geen geluid).
• Vertraagde weergave in achterwaarste richting is niet mogelijk.
• Kiezen van fragment.
• Achterwaarts/voorwaarts zoeken*5 [Houd ingedrukt] (Geen geluid). Kiezen van een fragment (binnen dezelfde map). [Twee keer] Kiezen van map. Zoeksnelheid: ¡1 ] ¡2 ] ¡3 Zoeksnelheid: ¡1 ] ¡2 Zoeksnelheid: x2 ] x5 ] x10 ] x20 ] x60 Snelheid van vertraagde weergave: 1/32 ] 1/16 ] 1/8 ] 1/4 ] 1/2 *5 Zoeksnelheid: x2 ] x10

Kiezen van fragment. Verandert de aspectratio van de weergavebeelden.

NL18-35_KD-AVX22[E]f.indd 25 BEDIENING 1/29/08 9:37:57 AM Weergave met surroundgeluid Multikanaal surroundweergave via de voor-, middenen surroundluidsprekers is mogelijk.

• Indien u een middenluidspreker heeft aangesloten, moet u de middenluidspreker activeren; u hoort anders geen geluid via de middenluidspreker (☞ bladzijde 51).
• U kunt deze functie niet in de volgende gevallen activeren: – Wanneer “USB iPod” als bron is gekozen. – Wanneer Dual Zone in gebruik is. NEDERLANDS MULTI: Voor multikanaal gecodeerde bronnen, bijvoorbeeld Dolby Digital*3 en DTS*4. (Indien geactiveerd, wordt “MULTI” op het broninformatiescherm getoond.) Dolby Pro Logic II (Movie/Music): Voor 2-kanaal bronnen, uitgezonderd DivX/MPEG1/ MPEG2 discs. *3 Gefabriceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het symbool double-D zijn handelsmerken van Dolby Laboratories. *4 “DTS” en “DTS Digital Surround” zijn gedeponeerde handelsmerken van DTS, Inc. Functioneert tevens als CLR (wissen): Voor het wissen van een fout wanneer tegelijk met SHIFT ingedrukt. Stopt de weergave. Starten of pauzeren van de weergave. Achterwaarts/voorwaarts zoeken*1
• Kiezen van fragment.
• Achterwaarts/voorwaarts zoeken*2 [Houd ingedrukt] Kiezen van fragment. *1 Zoeksnelheid: x2 ] x5 ] x10 ] x20 ] x60 *2 Zoeksnelheid: x2 ] x10

Disc Surround Surround Off Surround On Roep ieder sub-scherm op en kies vervolgens de gewenste instelling. Bijv.: Met <Panorama> in stap 1 gekozen. Dolby PLII Music Panorama Center Width Auto Surround Off: Uitschakelen van surround. Surround On: Activeren van surround. = Ga naar de volgende stap.

Panorama Off Exit Panorama: Kies <On> voor een omringend geluidseffect. Center Width: U kunt het middengeluidsbeeld instellen zodat u het bijvoorbeeld alleen via de middenluidspreker, alleen via de linker- en rechtervoorluidsprekers als een “phantom” middengeluidsbeeld, of via een combinatie van deze luidsprekers hoort. Het “phantom” effect wordt sterker naarmate u een hogere waarde kiest (kies normaliter <04>). Surround On Auto Through Dolby PLII Movie Dolby PLII Music Exit Auto:

• “MULTI” surround wordt geactiveerd wanneer multi-kanaal, digitale signalen worden ontvangen.
• “4CH STEREO” wordt geactiveerd wanneer 2-kanaal of 2.1-kanaal signalen*5 worden ontvangen. Through: Alle binnenkomende kanaalsignalen worden naar de overeenkomende luidsprekers gestuurd. Dolby PLII Movie: Dolby Pro Logic II Movie wordt geactiveerd. Dolby PLII Music: Dolby Pro Logic II Music wordt geactiveerd. U kunt <Panorama> en <Center Width> instellen. (☞ rechterkolom) NEDERLANDS Off

Met de afstandsbediening:

• U kunt de <Dolby PL II Music> instellingen niet met gebruik van de afstandsbediening veranderen. *5 Uitgezonderd signalen van DivX/MPEG1/MPEG2 discs.

NL18-35_KD-AVX22[E]f.indd 27 BEDIENING 1/28/08 3:30:05 PM Bediening met gebruik van de in-beeldbalk (DVD/VCD/DivX/MPEG1/ MPEG2/JPEG) Deze bedieningen zijn mogelijk met gebruik van de monitor en de afstandsbediening. ~ Voor het oproepen van de in-beeldbalk. (☞ bladzijde 29) NEDERLANDS Ÿ Kies een onderdeel. ! Maak uw keuze.

• Indien een pop-up menu verschijnt...

• Voor het invoeren van tijd/nummers... Verplaatsen van de invoerpositie: Kiezen van een nummer:

Herhaal stappen Ÿ en ! voor het instellen van andere onderdelen indien nodig. Verwijderen van de in-beeldbalk

C. RPT TITLE CHAP RPT Het voorbeeld hierboven betreft een DVD-Video. De op de balk getoonde onderdelen verschillen afhankelijk van het soort disc. 5 Tijdaanduiding 1 Disctype 2 • DVD: Audiosignaalformaat

• VCD: PBC 3 Weergavefunctie*1 T. REM TIME Herhalen van hoofdstuk Herhalen van titel Herhalen van hoofdstuk Herhalen van programma Herhalen van fragment Herhalen van map Map willekeurig Alles (Disc) willekeurig Herhalen van map Herhalen van fragment Alles (Disc) willekeurig REM Huidige titel/hoofdstuk PG-001 C-002 Huidige programma/hoofdstuk PL-003 C-004 Huidige weergavelijst/hoofdstuk TRACK 01 Huidige fragment F001-T001 Huidige map/fragment F002-F002 Huidige map/bestand

• Resterende titeltijd (voor DVD)
• Resterende disctijd (voor overige) Verstreken weergavetijd van het huidige hoofdstuk/fragment*2 Resterende tijd van het huidige hoofdstuk/fragment*2 6 Weergavestatus Afspelen Achterwaarts/voorwaarts zoeken Achterwaarts/voorwaarts slow-motion Pauze Stoppen 7 Bedieningsiconen 4 Weergave-informatie T02-C03 Verstreken weergavetijd van de disc NEDERLANDS DVD-Video C. RPT: T. RPT: DVD-VR C. RPT: PG. RPT: DivX/ T. RPT: MPEG1/ F. RPT: MPEG2 F. RND: A. RND: JPEG F. RPT: VCD T. RPT: A. RND: TOTAL TITLE Veranderen van tijdsaanduiding (zie Tijdzoeken (Specificeren van een bepaald gedeelte door de tijd in te voeren.) Titelzoeken (met het nummer) TIME CHAP Hoofdstukzoeken (met het nummer) TRACK Fragmentzoeken (met het nummer) RPT Herhaalde weergave*1 RND Willekeurige weergave*1 Veranderen van de geluidstaal, audiokanaal of het audiostream Veranderen van ondertiteltaal Veranderen van camerahoek *1 ☞ bladzijde 21 *2 Niet van toepassing op DVD-VR.

NL18-35_KD-AVX22[E]1.indd 29 BEDIENING 1/16/08 5:16:24 PM Bediening voor Dual Zone U kunt de beelden van een disc op de externe monitor bekijken die met de VIDEO OUT en 2nd AUDIO OUT aansluitingen is verbonden en tegelijkertijd een andere bron dan “USB” via de luidsprekers beluisteren.

• Met Dual Zone geactiveerd, kunt u de DVD/CD-speler uitsluitend met de afstandsbediening bedienen. Kiezen van een andere bron (hoofdbron) voor weergave via de luidsprekers: Druk op SRC op het bedieningspaneel.
• Met gebruik van het aanraak-bedieningspaneel, kunt u de nieuw gekozen hoofdbron bedienen zonder de bediening van Dual Zone (Disc) te beïnvloeden.
• U kunt “USB” niet als hoofdbron kiezen.

Met de afstandsbediening: AV Menu

Stel het volume van de 2nd AUDIO OUT aansluiting in.

Bedien de DVD/CD-speler. Dual Zone Off On/Surround On Set Off: Dual Zone wordt geannuleerd. On : Activeren van Dual Zone zonder gebruik van Headphone Surround*. De DUAL indicator licht op. On/Surround On: Activeren van Dual Zone met gebruik van Headphone Surround. “Headphone Surround” verschijnt en de DUAL-SURROUND indicator licht op.

• JVC oorspronkelijk hoofdtelefoon virtueel surroundsysteem. Deze surroundfunctie werkt tevens indien “Disc” als hoofdbron of “On/Surround On” als sub-bron is gekozen. Deze surroundfunctie werkt niet voor DivX/MPEG1/MPEG2-discs. Wanneer Dual Zone wordt geactiveerd, verandert de hoofdbron naar “Disc”.

NL18-35_KD-AVX22[E]1.indd 30 1/16/08 5:48:25 PM Voor discs, uitgezonderd DVD en VCD: Met Dual Zone geactiveerd, zijn deze bedieningen mogelijk voor de externe monitor met gebruik van de afstandsbediening. Het bedieningsscherm verschijnt automatisch wanneer u een disc plaatst. (Voor DivX/MPEG1/MPEG2/JPEG; wanneer gestopt.) Bijv.: MP3/WMA T. RPT Folder : 2/3 01 Music 02 Music 03 Music Track Information Album Weather Artist Robert M. Smith Title Rain TIME 00:00:14 Track : 6 / 14 (Total 41) Cloudy.mp3 Fair.mp3 Fog.mp3 Hail.wma Indian summer.mp3 Rain.mp3 Shower.mp3 Snow.mp3 Thunder.wma Typhoon.mp3 Wind.mp3 Winter sky.mp3 Kiezen van een map of fragment

Kies de “Folder” kolom of “Track” kolom op het bedieningsscherm.

Kies een map of fragment. NEDERLANDS 1 Huidige map (opgelichte balk) 2 Huidige mapnummer/totaal aantal mappen 3 Maplijst

• Indien tagdata “Jacket Picture” (baseline JPEG) data hebben, worden deze getoond. Door een druk op OSD, verschijnt het venster voor het kiezen van de weergavefunctie. (☞ bladzijde 32) 4 Gekozen weergavefunctie (☞ bladzijde 32) 5 Verstreken weergavetijd van het huidige fragment (wordt niet voor JPEG getoond) 6 Bedieningsstatus 7 Huidig fragmentnummer/totaal aantal fragmenten in de huidige map (totaal aantal fragmenten op de disc) 8 Fragmentinformatie (alleen voor MP3/WMA/WAV/ AAC) 9 Fragmentlijst p Huidige fragment (opgelicht) Bediening met gebruik van het bedieningsscherm

NL18-35_KD-AVX22[E]1.indd 31 BEDIENING 1/16/08 5:48:28 PM Kiezen van de weergavefuncties U kunt tevens van weergavefunctie veranderen met gebruik van het weergavefunctie-keuzevenster.

MODE REPEAT OFF 1 Keuzevenster voor weergavefunctie: verschijnt wanneer u op OSD drukt (☞ rechterkolom). 2 Gekozen weergavefunctie (☞ rechterkolom) 3 Verstreken weergavetijd van huidige fragment 4 Bedieningsstatus 5 Huidige fragmentnummer/totaal aantal fragmenten op de disc 6 Fragmentinformatie 7 Fragmentlijst 8 Huidige fragment (opgelichte balk)

Uitgezonderd voor JPEG: Kies een weergavefunctie.

Kiesbare weergavefunctie

• DivX/MPEG1/MPEG2/JPEG: ☞ bladzijde 29
• MP3/WMA/WAV/AAC: – T. RPT: Herhalen van fragment – F. RPT: Herhalen van map – F. RND: Map willekeurig – A. RND: Alles (Disc) willekeurig
• CD: – T. RPT: Herhalen van fragment – A. RND: Alles (Disc) willekeurig Kiezen van een fragment

NL18-35_KD-AVX22[E]1.indd 32 1/16/08 5:16:27 PM Bediening met gebruik van het lijstscherm Lijstscherm voor DVD-VR Voor andere discs dan DVD, VCD en CD Met Dual Zone geactiveerd, zijn deze bedieningen mogelijk voor de externe monitor met gebruik van de afstandsbediening. U kunt het oorspronkelijke programma- en weergavelijstscherm tijdens weergave van een DVD-VR gebruiken indien de vereiste data zijn opgenomen.

• Deze schermen kunnen zowel op de ingebouwde monitor als een externe monitor worden getoond. Wanneer gestopt...

Roep het lijstscherm op. Roep het oorspronkelijke programma/weergavelijstscherm op. ORIGINAL PROGRAM

4ch 8ch 8ch L-1 4ch L-1 Time 19:00 10:30 17:00 13:19 22:00 8:23 Title JVC DVD World 2008 Music Festival children 001 children 002 Date Chap Length 25/05/08 001 1:03:16 17/06/08 005 1:35:25 20/06/08 003 0:10:23 25/06/08 001 0:07:19 Title My JVC World Favorite music children001-002 Kies een gewenst onderdeel. 1 Programma-/weergavelijstnummer 2 Opnamedatume 3 Opnamebron (TV-zender, ingangsaansluiting van opname-apparatuur, etc.) 4 Starttijd van de opname 5 Titel van de programma-/weergavelijst* 6 Opgelichte balk (huidige keuze) 7 Dateren van weergavelijsten 8 Totaal aantal hoofdstukken 9 Weergavetijd

• De titel van de oorspronkelijke programma- of weergavelijst wordt afhankelijk van de opnameapparatuur mogelijk niet getoond. Kies het fragment van de lijst.

• Voor het terugkeren naar de maplijst, drukt u op 1 Huidige mapnummer/totaal aantal mappen 2 Huidige fragmentnummer/totaal aantal fragmenten in de huidige map 3 Huidige pagina/totaal aantal pagina’s van de lijst 4 Huidige map/fragment (opgelichte balk)

• U kunt de iPod ook met de USB aansluiting van het toestel verbinden. Voor details aangaande de bediening, ☞ bladzijden 36 en 37. NEDERLANDS USB-kabel van de achterkant van het toestel.

• U kunt geen computer aansluiten op de USB ( )-aansluiting van het apparaat. 15:45 USB Now Reading... 4 ¢: 5 ∞: 3 / 8: DISP: BAND: Dit toestel is geschikt voor weergave van JPEG/MPEG1/ MPEG2*1/MP3/WMA/WAV/AAC*2 bestanden die op USB-opslagapparatuur zijn opgeslagen.
• Bediening voor USB-apparatuur is hetzelfde als bediening voor bestanden op discs. (☞ bladzijden 21 t/m 29)
• U kunt “USB” niet kiezen wanneer Dual Zone is geactiveerd.
• Alle fragmenten van de USB-apparatuur worden herhaald afgespeeld totdat u van bron verandert. *1 Uitgezonderd MPEG2 bestanden die met een JVC Everio camcorder (extensiecode <.mod>) zijn opgenomen. *2 Dit toestel is geschikt voor weergave van AACbestanden die met gebruik van iTunes zijn gecodeerd. Het toestel kan geen FairPlay-gecodeerde bestanden afspelen. Raak aan: Kiezen van fragment Houd ingedrukt: Achterwaarts/ voorwaarts zoeken Raak aan: Kiezen van map Houd ingedrukt: Tonen van maplijst Starten/pauzeren van de weergave. Raak aan: indien nodig. (☞ bladzijde 9) Stopt de weergave. ~ Sluit USB-apparatuur aan. “USB” wordt als bron gekozen en de weergave start automatisch.

Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd. Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl “Now Reading...” op de monitor knippert. Start de motor van de auto niet indien USB-apparatuur is aangesloten. Stop de weergave alvorens USB-apparatuur te ontkoppelen. Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data. Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen.

• Voor details aangaande bediening van USB, ☞ bladzijde 59. Kiezen van de weergavefuncties U kunt de herhaalde of willekeurige weergavefunctie gebruiken. Bijv.: Kiezen van herhalen van fragment

Wanneer een van de weergavefuncties is gekozen, licht de overeenkomende indicator op het broninformatiescherm op. AV Menu Enter Voor het annuleren, kiest u <Off> in stap 4. Mode

NEDERLANDS Set Mode Repeat Random Off Bestandstype Track: Folder: Track: Folder: Folder: Repeat Herhalen van het huidige fragment. Herhalen van alle fragmenten van de huidige map. Herhalen van het huidige fragment. Herhalen van alle fragmenten van de huidige map. Herhalen van alle fragmenten van de huidige map.

NL18-35_KD-AVX22[E]1.indd 35 Random Folder: Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen. USB (All): Willekeurige weergave van alle fragmenten. Folder: Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen. USB (All): Willekeurige weergave van alle fragmenten.

BEDIENING 1/16/08 5:16:28 PM Luisteren naar de iPod U kunt een iPod met de volgende kabel of adapter verbinden: Kabel/adapter Bediening ☞ “Indien verbonden met de USB-kabel” hieronder. Luisteren naar muziek USB 2.0 kabel (bijgeleverd bij de iPod) Bekijken van video Interface-adapter voor iPod— KS-PD100 (niet bijgeleverd) ☞ “Indien verbonden met de interface-adapter” op bladzijde 38. USB audio- en videokabel voor iPod—KS-U20K (niet bijgeleverd) ☞ “Indien verbonden met de USB-kabel” hieronder.

• Zorg dat <iPod (Off)> voor <AV Input> is gekozen. (☞ bladzijde 52) Indien verbonden met de USB-kabel USB iPod 15:45 FLAT NEDERLANDS 01 0:01:20 Track Title Artist Name Album Title A Bronnaam B Geluidsfunctie (☞ bladzijde 46) C Fragment- of videonummer/weergavetijd

5 ∞: DISP: Ÿ Kies een fragment/video

Raak aan: Kiezen van fragment/video. Houd ingedrukt: Achterwaarts/voorwaarts zoeken *2 Weergave van videobronnen kan niet worden voortgezet. Starten/pauzeren van de weergave. Naar voorgaand/volgend onderdeel van een categorie (bijv.: een ander(e) album, artiest, weergavelijst, etc.).*1 Raak aan indien nodig. (☞ bladzijde 9) U kunt iPod Illustratie op de monitor tonen. (☞ bladzijden 50 en 59) Kiezen van een fragment/video met <Search Mode>

*1 5 / ∞ functioneert mogelijk niet afhankelijk van hoe u het huidige fragment/video heeft gekozen. Roep <Search Mode> op. Search Mode Music Videos Shuffle Songs ~ Kies “USB iPod”. [Houd ingedrukt] De weergave start automatisch.

• Wanneer u een iPod met de USB aansluiting verbindt, wordt “USB iPod” als bron gekozen en start de weergave automatisch.

Kies een onderdeel. Bijv.: Met <Music> in stap 2 gekozen. Repeat Off One All Music Set Repeat: One: Functioneert hetzelfde als “Herhaal Eén” van de iPod. All: Functioneert hetzelfde als “Herhaal Alle” van de iPod. Song: Functioneert hetzelfde als “Shuffle Nummers” van de iPod.* Album: Functioneert hetzelfde als “Shuffle Albums” van de iPod.

• Herhaal de procedure om een gewenst fragment/video te kiezen.

Bevestig de keuze. Random: <Search Mode> kan tevens worden opgeroepen via <AV Menu> = <List>. Wanneer een van de weergavefuncties is gekozen, licht de overeenkomende indicator op het broninformatiescherm op. Kiezen van de weergavefuncties Voor het annuleren, kiest u <Off> in stap 4. U kunt de herhaalde of willekeurige weergavefunctie gebruiken.

• U kunt de weergavefunctie tevens activeren via <Search Mode>. Voor het activeren, kiest u <Shuffle Songs> en raakt u vervolgens 6 aan in stap 2 op bladzijde 36. Bijv.: Kiezen van herhalen van fragment

Veranderen van de weergavesnelheid van audioboeken AV Menu Enter Mode

Kiezen van een fragment van het menu van de speler Pauzeren van de weergave – Raak nogmaals aan om voort te zetten

A Bronnaam B Geluidsfunctie (☞ bladzijde 46) C Fragmentnummer/weergavetijd Voorbereiding: Roep het menu van de speler op.

• Deze functie wordt geannuleerd indien u gedurende ongeveer 5 seconden geen bediening uitvoert. De SEARCH indicator licht op.

Controleer dat <iPod> als externe ingang is gekozen indien u een verbinding via de CD-wisselaaraansluiting heeft gemaakt. (☞ bladzijde 52) Kies het gewenste onderdeel. Raak aan: Kies een onderdeel Houd ingedrukt: Tegelijkertijd 10 onderdelen verspringen <Playlists> Ô <Artists> Ô <Albums> Ô <Songs> Ô <Genres> Ô <Composers> Ô (terug naar het begin) ~ Kies “iPod”. De weergave start automatisch. Ÿ Kies een fragment.

Herhaal stappen 2 en 3 om een fragment te kiezen.

• De weergave start nadat u een fragment heeft gekozen.
• Voor het terugkeren naar het voorgaande menu, raakt u 5 aan. Raak aan: Kiezen van fragment. Houd ingedrukt: Achterwaarts/voorwaarts zoeken Kiezen van de weergavefuncties De bediening is exact hetzelfde als beschreven op bladzijde 37.*
• “AudioBooks” wordt niet in stap 3 getoond.

01 0:01:20 Current Track Title Artist Name Disc Title ! Kies de af te spelen disc. Raak aan: Kiezen van fragment. Houd ingedrukt: Achterwaarts/ voorwaarts zoeken Raak aan: Kiezen van map (alleen MP3). Houd ingedrukt: Tonen van disclijst. 5 ∞: Disc List Enter Tijdens weergave van een MP3-disc kunt u een fragment van de disc voor het starten van de weergave kiezen met gebruik van de lijsten: <Disc List> (kies de huidige disc) = <Folder List> = <File List> en start vervolgens de weergave van het gewenste fragment. A MP3 indicator (alleen MP3) B Geluidsfunctie (☞ bladzijde 46) C Discnummer/mapnummer/fragmentnummer/ weergavetijd D Huidige fragmenttitel/artiestnaam/disctitel “No Name” verschijnt voor normale CD’s. Gebruik bij voorkeur de JVC MP3-compatibele CDwisselaar met deze receiver.

• U kunt uitsluitend CD’s (CD-DA) en MP3-discs afspelen. Disc List MP3 DISC DISC 02 DISC 03 DISC 04 DISC 05 DISC 06 [Houd ingedrukt] Voorbereiding: Folder List Controleer dat <Changer> als externe ingangsinstelling is gekozen. (☞ bladzijde 52) My Best Cinema Pops My Best2 Favorite Song Cinema2 ~ Kies “Changer”. Ÿ Roep <Disc List> op. File List Disc List [Houd ingedrukt] MP3 DISC DISC 02 DISC 03 DISC 04 DISC 05 DISC 06 Enter Song011.mp3 Song012.mp3 Song014.mp3 Song014.mp3 Song015.mp3 Song016.mp3 De diverse lijsten kunnen tevens via <AV Menu> = <List> = <Disc List> = <Folder List> = <File List> worden opgeroepen.

• Iedere keer dat u de toets even ingedrukt houdt, wordt de andere lijst van de resterende discs getoond.

NL36-45_KD-AVX22[E]1.indd 39 MP3 DISC DISC 02 DISC 03 DISC 04 DISC 05 DISC 06 NEDERLANDS 4 ¢: EXTERNE APPARATUUR 1/16/08 5:15:36 PM Kiezen van de weergavefuncties U kunt de herhaalde of willekeurige weergavefunctie gebruiken. Bijv.: Kiezen van herhalen van fragment

Wanneer een van de weergavefuncties is gekozen, licht de overeenkomende indicator op het broninformatiescherm op. AV Menu Enter Voor het annuleren, kiest u <Off> in stap 4. Mode

Mode NEDERLANDS Repeat Random Off Disctype Track: Disc: Track: Repeat Herhalen van het huidige fragment. Herhalen van alle fragmenten van de huidige disc. Herhalen van het huidige fragment. Disc: All: Folder: Folder: Herhalen van alle fragmenten van de huidige map. Disc: Herhalen van alle fragmenten van de huidige disc. Disc: All: Random Willekeurige weergave van alle fragmenten van de huidige disc. Willekeurige weergave van alle fragmenten van de alle geplaatste discs. Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen. Willekeurige weergave van alle fragmenten van de huidige disc. Willekeurige weergave van alle fragmenten van de alle geplaatste discs. U kunt de volgende toetsen van de afstandsbediening gebruiken voor de bediening van de CD-wisselaar. Voor details, ☞ bladzijden 10 en 11. Alleen MP3

~ Kies “DAB”. Ÿ Kies de golfband. ! Opzoeken van een ensemble.

• Handmatig zoeken: Houd of ingedrukt totdat “Manual Search” op het display verschijnt en raak vervolgens de toets herhaaldelijk aan. TEXT indicator Geluidsfunctie (☞ bladzijde 46) Golfband Voorkeurnummer Frequentie Servicelabel Ensemble label* PTY-code DAB-indicators/standbyontvantst-indicators

• De TEXT indicator licht op wanneer is afgestemd op een ensemble dat Dynamic Label Segment (DLS) gebruikt. Raak DISP aan om DLS te tonen. ⁄ Kies een service (primaire of secundaire) die u wilt beluisteren.

Indien het geluid van de omgeving storend is Mode D. Range Control Announce Standby PTy Standby Bepaalde services leveren met de normale programmasignalen ook signalen voor het regelen van het dynamisch bereik (DRC). Met DRC worden de lage tonen versterkt zodat het geluid beter hoorbaar is.

• De DRC indicator licht op wanneer u op een service heeft afgestemd die DRC-signalen levert. Off

• Het effect wordt sterker naarmate u een hoger nummer kiest. AV Menu Enter Mode

DAB1 Zoek de gewenste, vast te leggen service. [Houd ingedrukt] Roep de voorkeurlijst op.

• Iedere keer dat u 5 / ∞ even ingedrukt houdt, wordt van golfband veranderd. DAB1 Enter

Kies een voorkeurservice. DAB1 Kies een voorkeurnummer. NEDERLANDS DAB1 Enter Store

ANN Activeren/annuleren van TA/PTYstandbyontvangst De voorkeurlijst kan tevens worden opgroepen met <AV Menu> = <List>.

• De bedieningen zijn exact hetzelfde als beschreven op bladzijde 16 voor FM RDS-zenders.
• U kunt PTY-codes niet afzonderlijk voor de DAB-tuner en FM-tuner vastleggen. Kiezen van voorkeurservices Met de afstandsbediening:

Activeren/uitschakelen van mededelingenstandbyontvangst Announce Standby Transport News Warning News Weather Exit Event Met standbyontvangst van medelingen kan tijdelijk naar uw favoriete service (mededelingentype) worden overgeschakeld. Indicator Beschikbare mededelingentypes: Transport news, Warning, News, Weather, Event, Special Event, Radio Info, Sports News, Financial News ANN Licht op Volgen van hetzelfde programma—Ontvangst van alternatieve frequentie (DAB AF) Knippert Dooft

• Tijdens ontvangst van een DAB-service: Wanneer u in een gebied rijdt waar een service niet meer kan worden ontvangen, stemt deze receiver automatisch op een ander ensemble of FM RDSzender af die hetzelfde programma uitzendt.
• Tijdens ontvangst van een FM RDS-zender: Wanneer u in een gebied rijdt waar een DAB-service hetzelfde programma uitzendt als de FM RDS-zender, wordt met dit toestel automatisch op de DAB-service afgestemd. Activeren van mededelingen-standbyontvangst

AV Menu Enter Bij het verlaten van de fabriek is de ontvangst van alternatieve frequentie geactiveerd. U kunt alternatieve frequentie-ontvangst ook annuleren. ☞ bladzijde 52 Mode

NEDERLANDS Mededelingen-standbyontvangst Roep <AV Menu> = <Mode> = <Announce Standby> op (☞ hieronder en bladzijde 55). Het toestel schakelt tijdelijk van iedere bron, uitgezonderd FM/AM, naar uw favoriete service over. Nog niet geactiveerd. Stem op een andere service af die wel de vereiste signalen levert. Voor het uitschakelen, kiest u <Off> in stap 4 en raakt u vervolgens 6 aan (☞ hieronder). Kies een type voor mededelingenstandbyontvangst. Mode D. Range Control Announce Standby PTy Standby Off

NL36-45_KD-AVX22[E]f.indd 43 EXTERNE APPARATUUR 1/28/08 3:37:39 PM Luisteren naar andere externe apparatuur AV-INPUT U kunt een extern component met de LINE IN/VIDEO IN aansluitingen verbinden. AV-IN 15:45 FLAT NEDERLANDS AV-INPUT DISP: Raak aan indien nodig. (☞ bladzijde 9) Navigatiescherm Indien een navigatiesysteem met dit toestel is verbonden, kunt u ongeacht welke bron is gekozen het navigatiescherm bekijken. A Geluidsfunctie (☞ bladzijde 46) B Ingevoerde titel (☞ bladzijde 47) Voorbereiding: Voorbereiding: Controleer dat <AV Input> op <Navigation> is gesteld. (☞ bladzijde 52) Controleer dat de juiste <AV Input> instelling voor het aangesloten component is gekozen. (☞ bladzijde 52) ~ Kies “AV Input”. Ÿ Schakel het aangesloten component in en Raak DISP herhaaldelijk aan om het navigatiescherm te bekijken. (☞ bladzijde 9)

• De aspectratio van het navigatiescherm is vastgesteld op <Full> en de instelling bij <Aspect> heeft geen effect hierop ( ☞ bladzijde 49). start de weergave.

• Indien u geen navigatiesysteem verbindt, maar een audiocomponent op LINE IN aansluit, kunt u “AV Input” voor het luisteren naar de audiobron gebruiken.

NL36-45_KD-AVX22[E]1.indd 44 1/16/08 5:55:13 PM EXT-INPUT U kunt een extern component met de CD-wisselaaraansluiting op het achterpaneel verbinden met gebruik van de lijningangsadapter—KS-U57 (niet bijgeleverd) of de AUX-ingangsadapter—KS-U58 (niet bijgeleverd). EXT-IN 15:45 FLAT EXT-INPUT NEDERLANDS A Geluidsfunctie (☞ bladzijde 46) B Ingevoerde titel (☞ bladzijde 47) Voorbereiding: Controleer dat <External Input> op <External Input> is gesteld. (☞ bladzijde 52) ~ Kies “External Input”. Ÿ Schakel het aangesloten component in en start de weergave van de bron.

Kiezen van een geluidsfunctie Vastleggen van uw eigen instellingen

AV Menu Volg de stappen ~ en Ÿ hier links. Kies het gewenste, in te stellen onderdeel. Equalizer Edit Enter Equalizer Exit

! Kies een geluidsfunctie. Equalizer Edit Exit Flat Hard Rock R&B Pop Jazz Stel als gewenst in. Edit Flat Hard Rock R&B Pop Jazz +03 Store U kunt een van de volgende geluidsfuncties kiezen:

• Voor de vastgelegde egalisatiewaardes van iedere geluidsfunctie, ☞ bladzijde 61.
• Voor multi-kanaal bronnen, wordt de geluidsfunctie tijdelijk geannuleerd.

NL46-55_KD-AVX22[E]1.indd 46 1/16/08 5:17:01 PM Invoeren van titels voor bronnen Title Entry A-a-0 AV-In Name AV-INPUT Store ⁄ Voer een titel in. Title Entry A-a-0 AV-In Name AV-INPUT Bijv.: Invoeren van een titel voor “AV Input” Store ~ Kies “AV Input”.

1 Kies een teken en verplaats vervolgens de invoerpositie. NEDERLANDS U kunt titels voor “AV Input” en “External Input” invoeren. U kunt maximaal 16 tekens invoeren. AV Menu

• Raak DISP aan om van tekens te veranderen. (☞ bladzijde 60 voor de beschikbare tekens.)
• Houd DISP even ingedrukt voor het wissen van alle tekens. 2 Herhaal stap 1 totdat de gehele titel is ingevoerd. Enter Mode Mode @ Voltooi de procedure. Title Entry

• De display-aanduidingen verschillen mogelijk afhankelijk van de specificaties. Mode Input List Others Dual Zone Basisinstelling: Onderstreept Display (Display) Setup (Setup) Menu-onderdelen Kiesbare instellingen, [referentiebladzijde] Demonstration (Demonstratie) Off: Geannuleerd. On: Activeren van de demonstratie op de monitor. Wall Paper (Achtergrondbeeld) U kunt het achtergrondbeeld voor de monitor kiezen. Grid, Silk, Metal, Plain Color (Kleur) U kunt de achtergrondkleur voor de monitor kiezen. Blue, Light-Blue, Red, Orange, Yellow, Green, Purple, Dark-Blue, Dark-Green, Brown, Light-Brown, Black Scroll (Scroll) Off: Geannuleerd. Once: De broninformatie wordt éénmaal rollend getoond. Auto: Het rollen van tekst wordt herhaald (met intervallen van 5 seconden).
• Door DISP (op het toestel) even in te drukken, wordt de informatie ongeacht deze instelling rollend getoond. Tag Display (Tag-Display) Off: Geannuleerd. On: Tonen van tag-data tijdens weergave van MP3/WMA/WAV/AACfragmenten.

Kiesbare instellingen, [referentiebladzijde] Off: Geannuleerd. On: Activeert de dimmer. Auto: Dimmen van de monitor wanneer de koplampen worden aangezet.*1 Time Set: Raak ¢ aan om het tijdinstelscherm te tonen en stel vervolgens de in- en uitschakeltijd voor de dimmer in. U kunt de helderheid van de monitor instellen. –15 (donkerst) t/m +15 (lichtst); Basisinstelling 00 U kunt de volgende instellingen maken zodat de aanduidingen op de monitor duidelijk en helder zijn voor het bekijken van het weergavebeeld. De instelling wordt voor “Disc/USB” en “AV Input” vastgelegd. –15 t/m +15; Basisinstelling 0 Bright: Stel in indien het beeld te licht of te donker is. Contrast: Instellen van het contrast. Color: Stel de kleur van het beeld in—lichter of donkerder. Tint: “Fixed” verschijnt en u kunt deze instelling niet veranderen. U kunt de aspectratio van het beeld veranderen. Aspectratio van het ontvangen signaal 4:3 16:9 Full: Voor 16:9 oorspronkelijke beelden Auto:

• Voor “Disc”: De aspectratio wordt automatisch gekozen in overeenstemming met het ontvangen signaal.
• Voor overige videobronnen: De aspectratio is op <Regular> gesteld. Regular: Voor 4:3 oorspronkelijke beelden Kiezen van de taal voor de aanduidingen op de monitor. English, Español, Français, Deutsch, Italiano, Nederlands, Svenska, Dansk, Руccĸий, Português
• De tekens die u voor titels kunt gebruiken, zijn verschillen afhankelijk van de gekozen taal, ☞ [60] NEDERLANDS Menu-onderdelen Dimmer (Dimmer) Het ILLUMINATION CONTROL draad moet worden aangesloten. (☞ “Handleiding voor installatie/aansluiting”) Alleen instelbaar indien een disc of USB met beelden of film, of “AV Input” als bron is gekozen. Niet instelbaar voor audiobronnen. Na het veranderen van de taal voor de aanduidingen, moet u de stroom even uit- en dan weer inschakelen zodat de nieuwe taal van kracht is.

NL46-55_KD-AVX22[E]1.indd 49 INSTELLINGEN 1/16/08 5:17:13 PM Clock (Klok) Menu-onderdelen Time Set (Tijd Instellen) Time Format (Tijd Formaat) OSD Clock (OSD Klok) Clock Adjust (Klokinstelling) Menu Language (Menutaal) Audio Language (Audiotaal) Subtitle (Ondertitels) Monitor Type (Type Monitor) 4:3 Letterbox 4:3 Pan Scan Disc Setup 1 (Disc Setup 1)*1 NEDERLANDS 16:9 OSD Position (OSD Instelling) Position 1 Position 2 Kiesbare instellingen, [referentiebladzijde] Basisinstelling 0:00, ☞ [7] 12Hours, 24Hours Off: Geannuleerd. On: Tonen van de kloktijd tijdens weergave van een videobron. Off: Geannuleerd. Auto: Activeren van automatische klok-gelijkstelling op basis van tijddata (CT) van een RDS-zender. Kiezen van de basistaal voor het discmenu; Basisinstelling English (☞ tevens bladzijde 61). Kiezen van de basistaal voor het geluid; Basisinstelling English (☞ tevens bladzijde 61). Kiezen van de basistaal van de ondertitels of het niet tonen van ondertitels (<Off>); Basisinstelling English (☞ tevens bladzijde 61). Kies het monitortype voor het bekijken van breedbeelden op de externe monitor. 16:9: Kies indien de aspectratio van de externe monitor 16:9 is. 4:3 Letterbox/4:3 Pan Scan: Kies indien de aspectratio van de externe monitor 4:3 is. De linkerafbeeldingen tonen hoe de beelden op de monitor verschijnen. Kies de positie voor de in-beeldbalk ,☞ [29]. 1: Hogere positie 2: Lagere positie File Type (Bestandstype) Kies het af te spelen bestandstype indien er meerdere soorten bestanden op een disc/USB zijn opgenomen. U kunt deze instelling afzonderlijk voor iedere bron vastleggen—”Disc” en “USB”. Audio: Afspelen van audiobestanden. Still Picture: Afspelen van JPEG-bestanden. Video: Afspelen van DivX/MPEG1/MPEG2-bestanden. Audio&Video: Afspelen van audiobestanden en DivX/MPEG1/MPEG2 bestanden. DivX Regist. (Registration) (DivX Dit toestel heeft zijn eigen registratiecode. Na weergave van een bestand met een registratiecode, wordt de registratiecode van dit Registratie) toestel ter auteursrechtbescherming overschreven. iPod Artwork (iPod Illustratie) Off: Geannuleerd. On: Activeren van het Illustratie display. Raak DISP herhaaldelijk aan om Illustratie te tonen. ☞ [9]

• Zie tevens bladzijde 59.

NL46-55_KD-AVX22[E]1.indd 50 1/18/08 10:16:36 AM Kiesbare instellingen, [referentiebladzijde] U krijgt ook tijdens weergave van Dolby Digital software met een laag volume een krachtig geluid. Auto: Kies om het effect voor multikanaal gecodeerde software te gebruiken. On: Kies om deze functie altijd te gebruiken. Speaker Size (Speakerformaat) U kunt het luidsprekerformaat instellen.

• Center SPK: None, Small, Large luidspreker
• Rear SPK: None, Small, Large
• Subwoofer: On, Off Stel het
• Luidsprekerformaat: <Large> voor diameter van 13 cm of meer; luidsprekerformaat <Small> voor 13 cm of minder.

• U kunt geen afzonderlijke instellingen voor links en rechts voor de voor- en achterluidsprekers maken. Ongeacht de instelling hierboven...
• Er wordt geen geluid via de subwoofer gereproduceerd tijdens weergave van Dolby Pro Logic II Movie of Music indien <Large> voor de voorluidsprekers is gekozen.
• Er wordt geen geluid via de middenluidspreker gereproduceerd indien surround is uitgeschakeld. Speaker Level (Speakerniveau) U kunt het uitgangsniveau van de geactiveerde luidsprekers (☞ <Speaker Size> hierboven) aan de hand van de testtoon instellen. Kies de Front Lch/Center Ch/Front Rch/Rear Rch/Subwoofer*2/Rear Lch: luidspreker Stel het uitgangsniveau voor iedere luidspreker vanaf –10dB t/m Stel het +10dB in; Basisinstelling 0dB. luidsprekerniveau
• Houd 6 even ingedrukt om de testtoon afwisselend te activeren en uit te schakelen. Speaker Distance (Speakerafstand) Kies de luidspreker Stel de luidsprekerafstand

NEDERLANDS Disc Setup 2 (Disc Setup 2)*1 Menu-onderdelen D. (Dynamic) Range Compres. (Compression) (D.Bereik Comprim) U kunt de timing voor weergave via de luidsprekers instellen. Front Lch/Center Ch/Front Rch/Rear Rch/Rear Lch: Stel de luidsprekerafstand vanaf de luisterpositie in binnen een bereik van 15 cm/6 inches tot 600 cm/240 inch met stappen van 15 cm/6 inches; Basisinstelling 120 cm/48 inch (voor middenluidspreker), 150 cm/60 inch (voor overige luidsprekers).

• Houd DISP even ingedrukt om de meeteenheid te veranderen naar—cm of inch. *1 Alleen kiesbaar voor “Disc” en “USB”. (De weergave stopt wanneer u een van de onderdelen kiest.) *2 Deze instelling voor het subwooferniveau is uitsluitend effectief wanneer surround is geactiveerd. (☞ tevens bladzijden 26 en 27)

AV Input (AV Ingang)*3 Others (Overige) External Input (Externe Ingang)*5 Beep (Pieptoon) Telephone Muting (Telefoon Mute)*7 Kiesbare instellingen, [referentiebladzijde] Indien de signalen van de huidige zender verzwakken... Off: Geannuleerd (niet kiesbaar indien <DAB AF> op <On> is gesteld). AF REG: Schakelt naar een andere zender die hetzelfde programma uitzendt. De AF REG indicator licht op. AF: Overschakelen naar een andere zender. Het programma verschilt mogelijk van het huidige ontvangen programma (de AF indicator licht op), ☞ [17]. 00 t/m 30 of 50*1, Basisinstelling 15, ☞ [16]. Off, On, ☞ [17] Auto: Verhoogt de gevoeligheid van de tuner voor minder, door in de buurt liggende zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren.) Wide: Onderhevig aan interferentie van in de buurt liggende zenders, maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijft behouden. Off, On, ☞ [43] U kunt het gebruik van de LINE IN en VIDEO IN aansluitingen bepalen. Off: Kies indien er geen component is aangesloten (“AV Input” wordt bij het aanbieden van bronnen overgeslagen). iPod (Off): Kies wanneer de iPod middels de USB audio- en videokabel voor iPod is verbonden. ☞ [36] Audio&Video: Kies indien u een AV-component als bijvoorbeeld een videorecorder heeft aangesloten. Audio: Kies indien u audio-apparatuur als bijvoorbeeld een draagbare audiospeler heeft aangesloten. Camera*4: Kies indien u een achteruitkijkcamera heeft aangesloten. Navigation: Kies indien u een navigatiesysteem heeft aangesloten. ☞ [44] Voor het verbinden van externe apparatuur met de CDwisselaaraansluiting op het achterpaneel. Changer/iPod*6: CD-wisselaar of iPod ☞ [38, 39] External Input: Een andere bron die hierboven beschreven. ☞ [45]

• U hoeft deze instelling niet voor een aangesloten DAB-tuner te maken. De tuner wordt automatisch herkend. Off: Geannuleerd. On: De pieptoon voor een toetsdruk wordt geactiveerd. Off: Geannuleerd. Muting1, Muting2: Kies de functie waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon.

NL46-55_KD-AVX22[E]1.indd 52 1/16/08 5:17:17 PM Menu onderdelen Illumination (Verlichtingen) Kiesbare instellingen, [referentiebladzijde] U kunt de verlichting van het aanraak-bedieningspaneel en de monitor uitzetten wanneer het toestel is ingeschakeld. ☞ [5] Aanraak-bedieningspaneel Monitor Initialize (Initialiseer) Terugstellen van alle door u gemaakte instellingen met het <AV Menu>. Houd 6 even ingedrukt en stel het toestel vervolgens terug. ☞ [ 3] NEDERLANDS Others (Overige) Normal: Altijd opgelicht. Proximity/Motion: Licht op wanneer uw Altijd opgelicht. hand in de buurt van het bedieningspaneel komt. Proxi/Motion-LCD: Licht op wanneer uw hand in de buurt van het bedieningspaneel komt. Touch Pad: Licht op wanneer u het Altijd opgelicht. bedieningspaneel met uw vinger aanraakt. Touch Pad-LCD: Licht op wanneer u het bedieningspaneel met uw vinger aanraakt. Equalizer (Equalizer) Flat/Hard Rock/R&B/Pop/Jazz/Dance/Country/Reggae/Classic/User1 (Gebruiker 1)/User2 (Gebruiker 2)/User3 (Gebruiker 3), ☞ [46]

Afhankelijk van de ingestelde versterking voor de versterker. (☞ bladzijde 54) Alleen kiesbaar wanneer een DAB-tuner is aangesloten. Niet kiesbaar indien “AV Input” als bron is gekozen. Het REVERSE GEAR SIGNAL draad moet worden aangesloten ☞ “Handleiding voor installatie/aansluiting”. Het achteruitkijkzicht via de camera vershcijnt op de monitor met de volledige “Full” aspectratio (ongeacht de ingestelde aspectratio) wanneer u in zijn “achteruit” schakelt. *5 Niet kiesbaar indien het met de CD-wisselaaraansluitingen verbonden component als bron is gekozen. *6 De naam van het component dat met de CD-wisselaaraansluiting is verbonden, wordt getoond. *7 Het TEL MUTING draad moet worden aangesloten. ☞ “Handleiding voor installatie/aansluiting”.

NL46-55_KD-AVX22[E]1.indd 53 INSTELLINGEN 1/18/08 10:16:54 AM Sound (Geluid) Menu-onderdelen Fader/Balance (Fader/ Balans) Instellen van de fader Instellen van het balans Kiesbare instellingen, [referentiebladzijde] Instellen van de fader—het luidsprekeruitgangsbalans tussen de voor- en achterluidsprekers.

• Geheel omhoog—alleen voor
• Geheel omlaag—alleen achter Stel fader in het midden (00) indien u slechts twee luidsprekers heeft. Instellen van het balans—het luidsprekerbalans tussen de linker- en rechterluidsprekers.
• Geheel naar links—alleen links
• Geheel naar rechts—alleen rechts NEDERLANDS Volume Adjust (Volume Instellen) Maak een instelling en leg het ingestelde volumeniveau voor iedere bron vast in overeenstemming met het FM-volumeniveau. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert. –12 t/m +12; Basisinstelling 00
• Voor digitale bronnen: U kunt de instellingen afzonderlijk maken, afhankelijk van het audioformaat—Dolby Digital/DTS en overige. Subwoofer Level (Subwoofer Instellen van het subwooferuitgangsniveau. –06 t/m +08; Basisinstelling 00 Niveau)*1 High Pass Filter (High Pass Through: Kies indien er geen subwoofer is aangesloten. On: Kies indien u een subwoofer heeft aangesloten. Filter) Crossover (Crossover) Stel de drempelfrequentie voor de voor-/achterluidsprekers en de subwoofer in. 80Hz, 120Hz, 150Hz Amplifier Gain (Verst. U kunt het maximale volumeniveau van deze receiver veranderen. Off: De ingebouwde versterker wordt uitgeschakeld. Vermogen) Low Power: Kies indien het maximale vermogen van de luidsprekers lager dan 50 W is. High Power Rear Speaker (Speaker Achter)*2 U kunt de achterluidsprekers activeren of uitschakelen. Off, On Disc Surround (Disc Surround)*3 Menu-onderdelen Surround Off (Surround Uit) Surround On (Surround Aan) Kiesbare instellingen, [referentiebladzijde] Kies voor het uitschakelen van de surroundfunctie. Kies voor het activeren van de surroundfunctie. ☞ [26] Auto, Through, Dolby PLII Movie, Dolby PLII Music
• Indien u <Dolby PLII Music> heeft gekozen, kunt u <Panorama> en <Center Width> instellen.*4

NL46-55_KD-AVX22[E]f.indd 54 1/28/08 3:40:14 PM Mode (Functie)*5 Title Entry (Titel Invoeren) Repeat/Random (Herhalen/ Willekeurig) D.(Dynamic) Range Control (D.Bereik Control) Announce Standby (Melding Standby) AudioBooks (Audioboeken) Kiesbare instellingen, [referentiebladzijde] Alleen voor FM. (Off, On), ☞ [13] Alleen voor FM. ☞ [13] Alleen voor FM en “DAB”. (Off, News), ☞ [16, 42]

• Indien PTY-standbyontvangst is geactiveerd, kunt u de PTY-code voor PTYstandbyontvangst veranderen. Alleen voor “AV Input” en “External Input”. ☞ [47] Alleen voor “Disc”, “USB”, “USB iPod”, “Changer” en “iPod”. ☞ [21, 35, 37, 38, 40] Alleen voor “DAB”. (Off, DRC 1, DRC 2, DRC 3), ☞ [41] Alleen voor “DAB”. (Off, Transport News), ☞ [43]
• Met mededelingen-standbyontvangst geactiveerd, kunt u het soort mededelingen veranderen voor Mededelingen-standbyontvangst. Alleen voor “USB iPod”. (Normal, Faster, Slower) ☞ [37] List (Lijst) NEDERLANDS Menu-onderdelen Mono (Mono) SSM (SSM) PTy Standby (PTy-Standby) De oproepbare lijsten zijn verschillend afhankelijk van de gekozen bron. ☞ [14, 22, 36, 42] Dual Zone (Dual Zone) Off (Uit), On (Aan), On/Surround On (Aan/Surround Aan), ☞ [30]

Deze instelling is uitsluitend effectief indien surround is uitgeschakeld. (☞ tevens bladzijden 26 en 27) Deze instelling is uitsluitend effectief indien Dual Zone is geactiveerd. (☞ tevens bladzijde 30) Alleen kiesbaar voor “Disc” en “USB”. Deze instelling is uitsluitend effectief indien de middenluidspreker is geactiveerd. De onder <Mode> gegeven onderdelen variëren per weergavebron.

NL46-55_KD-AVX22[E]f.indd 55 INSTELLINGEN 1/28/08 3:40:17 PM Onderhoud Reinigen van de aansluiting Schoonhouden van discs De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert. Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt. Een vuile disc wordt mogelijk niet juist afgespeeld. Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon.

• Gebruik geen oplosmiddelen (bijvoorbeeld, platenreinigers, spray, thinner, benzine, enz.) voor het reinigen van discs. NEDERLANDS Afspelen van nieuwe discs Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit. Verwijder deze bramen door een potlood of pen langs de randen te halen. Aansluitingen Condensvorming Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden:
• Nadat de verwarming in de auto werd aangezet.
• Indien het zeer vochtig in de auto is. Het toestel functioneert dan mogelijk onjuist. Werp in dat geval de disc uit en laat de receiver enkele uren ingeschakeld totdat de condens is verdampt. Gebruik de volgende discs niet: Behandeling van discs Voor het verwijderen van een disc Middenspil uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje.
• Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan. Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven).
• Bewaar discs na gebruik beslist in de bijbehorende doosjes. “Single” CD—8 cm disc Kromme disc Sticker en lijm van sticker Plaklabel Afwijkende vorm Doorschijnende disc (halfdoorzichtige disc) Doorzichtige of half-doorzichtige gedeeltes in het opnamevlak

NL56-61_KD-AVX22[E]1.indd 56 1/16/08 5:17:48 PM Meer over deze receiver Veranderen van bron Algemeen

• Indien u van bron verandert, wordt de weergave tevens gestopt zonder de disc uit te werpen. Wanneer u de volgende keer “Disc” als weergavebron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt. Inschakelen van de stroom
• U kunt de stroom ook inschakelen door op SRC (bron) op de receiver te drukken. De weergave start indien de bron gereed staat. Tuner (alleen FM)
• Na SSM worden de ontvangen zenders onder nummer 1 (laagste frequentie) t/m nummer 6 (hoogste frequentie) vastgelegd.

• Dit toestel kan in totaal 5 000 bestanden en 250 mappen (maximaal 999 bestanden per map) herkennen.
• Gebruik uitsluitend “afgeronde” discs.
• Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen.
• Dit toestel kan maximaal 25 tekens voor een naam van een bestand/map tonen.
• Bepaalde discs of bestanden kunnen mogelijk vanwege de karakteristieken of opnameomstandigheden niet worden afgespeeld. Disc Algemeen
• In deze gebruiksaanwijzing worden de woorden “fragment” en “bestand” afwisselend gebruikt.
• Het toestel kan uitsluitend CD (CD-DA) bestanden afspelen indien er verschillende soorten bestanden (MP3/WMA/WAV/AAC) op dezelfde disc zijn opgenomen.
• Deze receiver is uitsluitend geschikt voor één-bit tekens. Andere tekens kunnen niet juist worden getoond. Weergave van DVD-VR
• Zie de bij de opname-apparatuur geleverde gebruiksaanwijzing voor details aangaande het DVDVR formaat en weergavelijsten. Plaatsen van een disc
• “Cannot play this disc Check the disc” verschijnt op de monitor indien een disc verkeerd om geplaatst is of geen afspeelbare bestanden heeft. Werp de disc uit. Weergave van bestand Afspelen van DivX-bestanden
• Dit toestel kan DivX-bestanden met de <.divx>, <.div>, <.avi> extensie (ongeacht de combinatie hoofdletters en kleine letters) afspelen.
• Dit toestel is geschikt voor DivX-bestanden met een resolutie van 720 x 576 pixels of lager.
• Audio stream moet aan MP3 of Dolby Digital voldoen.
• Een bestand dat met de ineengestrengelde aftastfunctie is gecodeerd, wordt mogelijk niet juist afgespeeld.
• De maximale bitwaarde voor videosignalen (gemiddelde) is 4 Mbps. Uitwerpen van een disc
• Indien een uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt de disc automatisch weer in de lade getrokken ter bescherming tegen stof.

NL56-61_KD-AVX22[E]1.indd 57 NEDERLANDS Afspelen van opneembare/herschrijfbare discs Vastleggen van zenders in het geheugen REFERENTIES 1/16/08 5:17:53 PM

• Dit toestel kan ID3 Tag Versie 1.0/1.1/2.2/2.3/2.4 (voor MP3) tonen. Het toestel kan tevens WAV/WMA/ AAC Tag tonen.
• Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen. Er is een verschil in de aanduiding van de verstreken tijd wanneer de bestanden met VBR zijn opgenomen.
• Deze receiver is niet geschikt voor de volgende bestanden: – MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd. – MP3-bestanden die met Layer 1/2 zijn gecodeerd. – WMA-bestanden die met lossless, professional en stem-formaten zijn gecodeerd. – WMA-bestanden die niet op Windows Media® Audio zijn gebaseerd. – WMA/AAC-bestanden die met DRM tegen kopiëren zijn beschermd. – AAC-bestanden die met FairPlay tegen kopiëren zijn beschermd (uitgezonderd wanneer deze zijn opgeslagen op een iPod). – Bestanden met data als AIFF, ATRAC3, enz. NEDERLANDS Weergave van MPEG1/MPEG2 bestanden
• Dit toestel is geschikt voor weergave van MPEG1/ MPEG2-bestanden met de <.mpg>, <.mpeg> of <.mod>* extensiecode.
• <.mod> is een extensiecode die wordt gebruikt voor MPEG2 bestanden die met JVC Everio camcorders zijn opgenomen. Een MPEG2-bestand met de <.mod> extensiecode kan niet worden afgespeeld indien het op USB-opslagapparatuur is opgeslagen.
• Het stream-formaat moet aan MPEG system/program stream voldoen.
• Het bestandsformaat moet MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/ MP@LL (Main Profile at Low Level) zijn.
• De audiostream moet aan MPEG1 Audio Layer-2 of Dolby Digital voldoen.
• De maximale bitwaarde voor videosignalen (gemiddelde) is 4 Mbps. Afspelen van JPEG-bestanden
• Dit toestel is geschikt voor weergave van JPEGbestanden met de <.jpg> of <.jpeg> extensiecode.
• Neem bij voorkeur bestanden op met een resolutie van 640 x 480.
• Dit toestel is geschikt voor weergave van baseline JPEG-bestanden. Progressieve JPEG-bestanden of “lossless” JPEG-bestanden kunnen niet worden getoond. Weergave met surroundgeluid
• Met <Surround On> gekozen, start “MULTI” surroundweergave automatisch voor een multikanaal gecodeerde disc, ongeacht de <Surround On> instelling.
• U kunt surround niet activeren voor een MPEG multikanaal DVD-Video, DivX 2-kanaal en MPEG 2-kanaal bronnen. Met <Surround On> gekozen, wordt het stereogeluid uitsluitend via de voorluidsprekers gereproduceerd. “FRONT 2CH” verschijnt op het broninformatiescherm.
• Indien “FIX” op het broninformatiescherm wordt getoond, wordt er geen geluid via de subwoofer gereproduceerd.
• Met <AUTO> gekozen, worden signalen van DVDVideo (alleen LPCM) en DVD-VR (alleen LPCM) teruggemengd. Afspelen van MP3/WMA/WAV/AAC-bestanden
• Dit toestel kan de bestanden afspelen die de volgende extensiecodes hebben <.mp3>, <.wma>, <.wav> of <.m4a> (ongeacht hoofdletters en kleine letters).
• Het toestel is geschikt voor weergave van bestanden die aan de volgende voorwaarden voldoen: – Bitwaarde: MP3/WMA: 32 kbps — 320 kbps AAC: 16 kbps — 320 kbps – Bemonsteringsfrequentie: 48 kHz, 44,1 kHz, 32 kHz (voor MPEG1) 24 kHz, 22,05 kHz, 16 kHz (voor MPEG2) 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz (voor WMA) 44,1 kHz (voor WAV) 48 kHz, 44,1 kHz (voor AAC)

Opmerking: Bepaalde bedieningen worden mogelijk onjuist of anders uitgevoerd bij gebruik van een iPod. Ga in dat geval naar de volgende JVC website: – Voor USB-verbinding: <http://www.jvc-victor. co.jp/english/car/> – Voor interface-adapterverbinding: <http://www.jvc. co.jp/english/car/support/ks-pd100/index.html> Voor USB-verbinding: Met <iPod Artwork> op <On> gesteld: Voorzorgen voor het tonen van iPod Illustratie Druk tijdens tenminste de eerste 30 seconden van weergave van een fragment met Illustratie* niet op een van de toetsen. Het duurt 30 seconden of langer om Illustratie te tonen en u kunt tijdens het laden van Illustratie geen bediening uitvoeren.

• Het beeld dat op het scherm van de iPod wordt getoond tijdens weergave van een fragment. Bediening voor iPod DAB-tuner

• U kunt de volgende iPod modellen gebruiken: – Via de USB 2.0 kabel
• iPod video (5de generatie)*
• iPod nano (2de generatie)

• Alleen de primaire DAB-service kan worden vastgelegd, ook al probeert u een secundaire service vast te leggen.

NL56-61_KD-AVX22[E]1.indd 59 – Via de interface-adapter

• iPod met dock-connector (3de generatie)
• iPod met klikwiel (4de generatie)
• iPod video (5de generatie) Om videobeelden te bekijken, moet u de iPod met een USB audio- en videokabel (niet bijgeleverd) verbinden. Indien de weergave van de iPod onjuist is, moet u uw iPod software tot de nieuwste versie updaten. Zie <http://www.apple.com> voor details aangaande een update van uw iPod. De iPod wordt via dit toestel opgeladen indien dit toestel is ingeschakeld. U kunt geen bediening met de iPod zelf uitvoeren wanneer de iPod met dit toestel is verbonden. U moet alle bedieningen met dit toestel uitvoeren. De tekstinformatie wordt mogelijk niet juist getoond. Dit toestel kan maximaal 40 tekens tonen indien verbonden middels de interface-adapter en maximaal 128 tekens indien verbonden middels de USB 2.0 kabel of USB audio- en videokabel. NEDERLANDS USB
• Indien “No USB device” verschijnt na het verwijderen van een apparaat, moet u het apparaat opnieuw aansluiten of een andere bron kiezen.
• “Cannot play this device Check the device” verschijnt op de monitor indien USB-apparatuur geen afspeelbare bestanden heeft.
• Dit toestel herkent geen USB-apparatuur die een ander voltage dan 5 V heeft en 500 mA overschrijdt.
• Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers.
• Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opnameomstandigheden mogelijk niet met dit toestel worden afgespeeld.
• USB-apparatuur met speciale functies, bijvoorbeeld databeveiligingsfuncties, kan niet met dit toestel worden gebruikt.
• Gebruik geen USB-apparatuur met 2 of meerdere partities.
• Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt.
• Zie tevens de bij de USB-apparatuur geleverde handleiding voor het aansluiten.
• Verbind tegelijkertijd slechts één USB-apparaat met dit toestel. Gebruik geen USB-spoel.
• Dit toestel herkent mogelijk USB-apparatuur niet indien het via een USB-kaartlezer is verbonden.
• Gebruik indien van toepassing de USB 2.0 kabel voor het verbinden.
• Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden.
• Een juiste werking en stroomtoevoer via dit toestel kan niet voor alle soorten USB-apparatuur worden gegarandeerd.
• Dit toestel kan in totaal 5 000 bestanden en 250 mappen (maximaal 999 bestanden per map) herkennen.
• Het toestel kan maximaal 25 tekens voor namen van bestanden/mappen verwerken.
• Voor MPEG1/2 bestanden: De maximale bitwaarde voor videosignalen (gemiddelde) is 2 Mbps. REFERENTIES 1/18/08 10:17:17 AM Menu-onderdelen Tekens die u voor titels kunt gebruiken NEDERLANDS

• Indien u de <Amplifier Gain> instelling van <High Power> naar <Low Power> verandert terwijl het volumeniveau hoger dan “30” is gesteld, verandert de receiver het volumeniveau automatisch naar “VOL 30”.
• Na het veranderen van instellingen van <Menu Language/Audio Language/Subtitle> moet u de stroom even uitschakelen en dan weer inschakelen en de disc even opnieuw plaatsen (of een andere disc plaatsen) zodat de door u gemaakte instellingen effectief worden.
• Met <16:9> voor een beeld met een aspectratio van 4:3 gekozen, zal het beeld door het omzetten van de beeldbreedte iets veranderen.
• Ook met <4:3 Pan Scan> gekozen, wordt het beeldformaat mogelijk <4:3 Letterbox> met bepaalde discs. Behalve de normale letters van het alfabet (A - Z, a - z), beschikt u over de volgende tekens voor het invoeren van titels. (☞ bladzijde 47)
• Indien <Руccĸий> voor <Language> is gekozen. (☞ bladzijde 49) Hoofdletters en kleine letters Cijfers en symbolen Meer over het geluid dat via de achteraansluitingen wordt gereproduceerd
• Luidsprekeruitgang/analoge discrete uitgang—LINE OUT (FRONT/REAR)/CENTER OUT/SUBWOOFER OUT: Multi-kanaal signalen worden voor multi-kanaal gecodeerde software gereproduceerd. (Indien Dual Zone is geactiveerd, wordt hetzelfde signaal via de 2nd AUDIO OUT aansluitingen voor de hoofdbron “Disc” uitgestuurd.)
• 2nd AUDIO OUT: Een 2-kanaal signaal wordt uitgestuurd wanneer Dual Zone is geactiveerd. Tijdens weergave van een multikanaal gecodeerde disc, worden de multikanaal-signalen teruggemengd.

• Indien een andere taal dan <Руccĸий> voor <Language> is gekozen. (☞ bladzijde 49) Hoofdletters en kleine letters

• “DVD Logo” is een handelsmerk van DVD Format/ Logo Licensing Corporation, geregistreerd in de V.S., Japan en andere landen.
• DivX, DivX Ultra Certified en daarmee samenhangende logo’s zijn handelsmerken van DivX, Inc., en worden onder licentie gebruikt.
• Officieel DivX® Ultra Certified-product
• Alle versies van DivX®-video afspelen (waaronder DivX® 6), met verbeterde afspeelmogelijkheden voor DivX®-mediabestanden en de DivX®mediabestandsindeling
• Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• iPod en iTunes zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen. Cijfers en symbolen

Taal Atar Afkhaziaans Afrikaans Amharic Arabisch Assamitisch Aymara Azerbeidzjaans Bashkir Wit-Russisch Bulgaars Bihari Bislama Bengaals: Bangla Tibetaans Bretons Code

Taal Kazaks Groenlands Cambodiaans Kannadees Koreaans Kashmiri Koerdisch Kirghiz Latijns Lingala Laothiaans Litouws Letlands; Lets Malagasi Maori Macedonisch Code

Catalaans Corsicaans Tsjechisch Wales Bhutaans Grieks Esperanto Estisch Baskisch

Oekraïens Urdu Oezbeeks Vietnamees Volapük Wolof Xosa Yoruba Zoeloes NEDERLANDS Taalcodes (voor taalkeuze met DVD/DivX) REFERENTIES 1/16/08 5:17:56 PM Oplossen van problemen Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen. Symptomen

• Geen geluid via de middenluidspreker.

• Receiver werkt helemaal niet.
• Afstandsbediening werkt niet. Algemeen NEDERLANDS

• Aanduidingen op monitor zijn onduidelijk.

• “No Signal” verschijnt. FM/AM

• “Mecha Error Push Reset” verschijnt op de monitor en het bedieningspaneel beweegt niet.
• Het aanraak-bedieningspaneel reageert onjuist.
• <Illumination> functie werkt onjuist. Oplossingen/Oorzaken
• Middenluidspreker is niet geactiveerd. (☞ bladzijde 51) Na het terugstellen van het toestel, moet u de luidspreker opnieuw weer activeren.
• De middenluidspreker wordt uitsluitend bij surroundweergave gebruikt. Geen geluid bij stereoweergave. Dit wordt mogelijk veroorzaakt door zonlicht dat op de monitor valt. Stel <Bright> in. (☞ bladzijde 49) Stel het toestel terug. (☞ bladzijde 3) Dual Zone wordt geannuleerd. (☞ bladzijde 30) (Met Dual Zone geactiveerd werkt de afstandsbediening uitsluitend voor bediening van de DVD/CD-speler).
• Veranderen van bron.
• Start de weergave van het externe component dat met de VIDEO IN aansluiting is verbonden.
• Controleer de snoeren en verbindingen.
• Het ontvangen signaal is te zwak. Stel het toestel terug. (☞ bladzijde 3)

• Zorg dat uw handen en het bedieningspaneel schoon en droog zijn.
• Vermijd statische elektriciteit en plaats geen magnetische onderdelen in de buurt van het toestel.
• Wacht met gebruik van het toestel todat de temperatuur in de auto stabiel is.
• Een rubber mat op de vloer kan de reden van dit probleem zijn. Verwijder in dat geval de rubber mat.
• SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast. (☞ bladzijde 14)
• Statische ruis tijdens het luisteren naar de radio. Sluit de antenne goed aan.

Weergave van bestand

Oplossingen/Oorzaken Werp de disc geforceerd uit. (☞ bladzijde 3) Ontgrendel de disc. (☞ bladzijde 22)

• Plaats een afgeronde disc.
• Rond de discs af met het component dat u voor de opname heeft gebruikt.

• Plaats de disc juist.
• De regiocode van de DVD is verkeerd. (☞ bladzijde 4)
• Het formaat van de bestanden is niet geschikt voor dit toestel. Weergavebeeld is onduidelijk. Stel de onderdelen van <Picture Adjust> in. (☞ bladzijde 49) Geluid en beeld wordt soms onderbroken of is • Stop de weergave wanneer u over zeer slechte wegen vervormd. rijdt.
• Verander van disc. Geen weergavebeeld op de monitor. Het handremdraad is niet goed aangesloten. (☞ “Handleiding voor installatie/aansluiting”) Geen beeld op de externe monitor.
• Sluit het videosnoer juist aan.
• Kies de juiste ingang met de externe monitor. “Eject Error” of “Loading Error” verschijnt op Verander van bron door een druk op SRC om dit probleem de monitor. op te lossen. Disc kan niet worden afgespeeld.
• Neem de fragmenten met een geschikt programma op een geschikte disc op. (☞ bladzijde 4)
• Voeg de juiste extensiecode toe aan de bestandsnamen. U hoort ruis. Het fragment heeft niet het juiste bestandsformaat. Ga naar een ander bestand. Fragmenten worden niet in de gewenste De weergavevolgorde verschilt mogelijk van de volgorde afgespeeld. weergavevolgorde van andere apparatuur. Verstreken tijd is niet correct. Dit gebeurt soms tijdens weergave. Dit wordt veroorzaakt door de manier hoe fragmenten zijn opgenomen. “Not Support” verschijnt op de monitor en Het fragment kan niet worden afgespeeld. het fragment wordt overgeslagen.

NL62-67_KD-AVX22[E]1.indd 63 NEDERLANDS Symptomen

• Disc wordt niet herkend en kan niet worden afgespeeld.
• Disc kan niet worden uitgeworpen.
• Opneembare/herschrijfbare disc kan niet worden afgespeeld.
• Verspringen van fragmenten op een opneembare/herschrijfbare disc is onmogelijk.
• Weergave start niet. REFERENTIES 1/18/08 10:17:38 AM Symptomen NEDERLANDS Weergave van USB

• Fragmenten worden niet in de opnamevolgorde afgespeeld.
• “Now Reading...” blijft op de monitor knipperen.

• Juiste tekens worden niet getoond (bijv. albumnaam).
• Geluid wordt soms onderbroken tijdens weergave van een fragment. Oplossingen/Oorzaken
• Het formaat van het huidige fragment is verkeerd (MP3/ WMA/WAV/AAC). Ga naar een ander bestand.
• Voeg de <.mp3>, <.wma>, <.wav> of <.m4a> extensiecode niet toe aan niet-MP3/WMA/WAV/AAC fragmenten. De weergavevolgorde verschilt mogelijk van de weergavevolgorde van andere apparatuur.
• De afleestijd verschilt afhankelijk van de USBapparatuur.
• Gebruik niet te veel lagen, mappen en lege mappen.*
• Map is leeg of map heeft data maar geen geschikte MP3/WMA/WAV/AAC-fragmenten.
• Schakel de stroom even uit en dan weer in.
• Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl “Now Reading...” op de monitor wordt getoond. ☞ bladzijde 60 voor de beschikbare tekens. De fragmenten zijn niet goed naar de USB-apparatuur gekopieerd. Kopieer de fragmenten opnieuw naar de USBapparatuur en probeer nogmaals.

• “No Files” verschijnt op de monitor. Oplossingen/Oorzaken
• Controleer de aansluitkabel en de verbinding.
• Laad de batterij op. Schakel de equalizer van dit toestel of van de iPod uit. Controleer de aansluitkabel en de verbinding. De hoofdtelefoon werd tijdens weergave ontkoppeld. Start de weergave opnieuw. Er zijn geen fragmenten opgeslagen. Importeer fragmenten naar de iPod. Ontkoppel de adapter van zowel dit toestel als de iPod. Sluit vervolgens weer aan. Controleer de verbinding tussen de adapter en dit toestel. Stel de iPod terug.

• “Reset 01” – “Reset 07” verschijnen op de monitor.
• “Reset 08” verschijnt op de monitor.
• Regelaars van de iPod werken niet na het ontkoppelen van dit toestel.
• “Restricted Device” verschijnt op de monitor. Controleer of de aangesloten iPod met dit toestel kan worden gebruikt. (☞ bladzijde 59)
• U kunt geen bediening uitvoeren tijdens Bedien het toestel nadat Illustratie is geladen. weergave van een fragment dat Illustratie (☞ bladzijde 59) heeft.
• “No Disc” verschijnt op de monitor. Plaats een disc in het magazijn.
• “No Magazine” verschijnt op de monitor. Plaats het magazijn.
• “Cannot play this disc Check the disc” Er zijn geen afspeelbare bestanden op de disc. Plaats een verschijnt op de monitor. disc met afspeelbare bestanden.
• “Reset 08” verschijnt op de monitor. Verbind deze receiver en de CD-wisselaar op de juiste manier en druk op de terugsteltoets van de CD-wisselaar.
• “Reset 01” – “Reset 07” verschijnen op de Druk op de terugsteltoets van de CD-wisselaar. monitor.
• CD-wisselaar werkt helemaal niet. Stel het toestel terug. (☞ bladzijde 3)
• “No DAB Signal” verschijnt op de monitor. Ga naar een plaats waar de signalen sterker zijn.
• “Reset 08” verschijnt op de monitor. Verbind dit toestel juist met de DAB-tuner en stel het toestel terug. (☞ bladzijde 3)
• DAB-tuner werkt helemaal niet. Verbind dit toestel juist met de DAB-tuner en stel het toestel terug. (☞ bladzijde 3)
• “Antenna Power NG” verschijnt op de Controleer de snoeren en verbindingen. monitor.
• Geen beeld op de monitor.
• Schakel het videocomponent in indien het nog niet is ingeschakeld.
• Dit toestel is niet juist met het videocomponent verbonden. Sluit juist aan.
• Weergavebeeld is onduidelijk. Stel de onderdelen van <Picture Adjust> in. (☞ bladzijde 49)

• De iPod kan niet worden ingeschakeld of werkt niet.
• “Disconnect” verschijnt op de monitor.
• Weergave stopt. REFERENTIES 1/16/08 6:05:45 PM Technische gegevens NEDERLANDS VERSTERKER Maximaal uitgangsvermogen: Doorlopend uitgangsvermogen (RMS): Lastimpedantie: Bereik voor equalizer: FM/AM-TUNER 50 W per kanaal Voor/Achter: 20 W per kanaal in 4 Ω, 40 Hz t/m 20 000 Hz met niet meer dan 0,8% totale harmonische vervorming 4 Ω (4 Ω t/m 8 Ω toelaatbaar) 60,0 Hz, 150,0 Hz, 400,0 Hz, 1,0kHz, 2,5kHz, 6,3kHz, 15,0kHz ±10 dB 70 dB 5,0 V/20 kΩ belasting (volledige schaal) 1 kΩ Frequenties: Niveau: Signaal-tot-ruis ratio: Audio-uitgangsniveau Lijnuitgangsniveau/impedantie:

Uitgangsimpedantie: SUBWOOFER OUT: Kleursysteem: Video-uitgang (composiet): Overige aansluitingen: Ingang: Frequentiebereik: FM-tuner: MG-tuner: LG-tuner: Signaalaftastsysteem: Frequentierespons: DVD/CD Voor/Achter: Dynamisch bereik: Signaal-tot-ruis ratio: Wow en flutter: Uitgang: Overige: FM: AM: PAL 1 Vp-p/75 Ω

NL62-67_KD-AVX22[E]f.indd 66 1/28/08 3:40:55 PM NEDERLANDS MONITOR USB ALGEMEEN Schermformaat: 3,5 inch breed vloeibaar kristallen display Aantal pixels: 211 200 pixels: 960 (horizontaal) × 220 (verticaal) Aandrijfmethode: TFT (Thin Film Transistor) actief matrix formaat Kleursysteem: PAL/NTSC Aspectratio: 16:9 (breed) Opslagtemperatuur: –10°C t/m +60°C Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C USB standaarden: USB 2,0 Full Speed Data-overdrachtswaarde: Hoge snelheid: Maximaal 12 Mbytes Lage snelheid: Maximaal 1,5 Mbytes Compatibele apparatuur: Mass storage class Compatibel FAT 32/16/12 bestandssysteem: Max. stroomverbruik: Minder dan 500 mA/5 V Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar) Aarding: Negatieve aarding Toelaatbare bedrijfstemperatuur: 0°C t/m +40°C Afmetingen (B × H × D): Installatie-afmetingen (bij 182 mm × 52 mm × 160 mm benadering): Paneel-afmetingen (bij 188 mm × 58 mm × 12 mm benadering): Gewicht (bij benadering): 2,2 kg (exclusief accessoires) Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
