PS-LX250 - Platenspeler SONY - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING PS-LX250 SONY

Gebruiksaanwijzing NL

Bruksanvisning SE

Stel het toestel niet bloot aan regen of vocht om het risico op brand of elektrocutie te verminderen.

Plaats het apparaat niet in een gesloten ruimte, zoals een boekenrek of ingebouwde kast.

Om brand te voorkomen mogen de verluchtingsopeningen van het toestel niet worden afgedekt met kranten, tafelkleedjes, gordijnen, enz. Plaats geen brandende kaarsen op het toestel. Plaats geen met vloeistof gevulde voorwerpen zoals een vaas op het toestel om elektrocutie of brand te voorkomen.

Voorzorgsmaatregelen

Veiligheid

• Controleer voor het aansluiten van het apparaat eerst of de bedrijfspanning ervan wel overeenkomt met de plaatselijke netspanning.
• Mocht er vloecistof of een voorwerp in het apparaat terechtkomen, verbreek dan de aansluiting op het stopcontact en laat het apparaat eerst door de vakhandel nakijken alvorens het apparaat weer in gebruik te nemen.
• Verbreek de aansluiting van het netsnoer op het stopcontact wanneer u denkt het apparaat geruime tijd niet te gebruiken. Trek voor het verbreken van de aansluiting op het stopcontact alleen aan de stekker. Trek nooit aan het snoer zelf.
• Zolang de stekker van de platenspeler op een stopcontact is aangesloten, blijft het apparaat onder spanning staan, ook al is het apparaat zelf uitgeschakeld.
• Een naamplaatje met de voornaamste gegevens zoals bedrijfsspanning, stroomverbruik e.d. vindt u aan de achterzijde van het apparaat.

Opstelling

• Plaats de platenspeler zo precies mogelijk waterpas op een stevige ondergrond.
• Houd elektrische apparaten (een haardroger, TV-toestel, tl-verlichting, e.d.) tijdens het afspelen uit de buurt van de platenspeler om het oppikken van brom of andere stoorgeluiden te voorkomen.
• Kies een plaats waar de platenspeler niet blootgesteld staat aan trillingen (dichtslaande deuren, luidsprekers, e.d.).
• Plaats de platenspeler niet in de buurt van een warmtebron of in direct zonlicht. Vermijd tevens een stoffige of vochtige omgeving.

Opnieuw verpakken

Gooi de doos en het andere verpakkingsmateriaal niet weg. Deze vormen het ideale verpakkingsmateriaal als u het apparaat nogmaals wilt vervoeren.

Mocht u na het lezen van de gebruiksaanwijzing nog vragen of problemen hebben, aarzel dan niet contact op te nemen met de dichtstbijzijnde Sony handelaar.

Welkom!

Hartelijk dank voor uw aankoop van deze Sony stereo platenspeler. Lees, alvorens het apparaat in gebruik te nemen, deze gebruiksaanwijzing aandachtig door en bewaar deze voor eventuele naslag.

Ter verduidelijking

Op een aantal plaatsen in deze gebruiksaanwijzing zult u het onderstaande tekentje aantreffen:

Dit symbool vestigt uw aandacht op handige tips, die de bediening vergemakkelijken.

INHOUDSOPGAVE

Voorbereidingen

Uitpakken 3

Monteren van de platenspeler 4

Aansluiten van de platenspeler 4

Bediening

Afspelen van een grammofoonplaat 5

Aanvullende informatie

Onderhoud 6

Verhelpen van storingen 7

Onderdelen en bedieningsorganen 8

Uitpakken

Controleer of het onderstaande bijgeleverd toebehoren inderdaad in de verpakking van de platenspeler aanwezig is:

• Draaiplateau (met aandrijfsnaar) (1)
• Rubber mat (1)
  • Stofkap (met scharnieren) (1)
  • 45-toeren adapter (1)

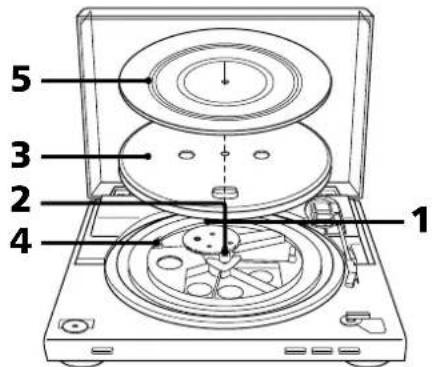

Monteren van de platenspeler

1 Stel de EQ schakelaar in overeenkomstig de ingangsaansluitingen van uw stereo-installatie (versterker).

- Als uw stereo-installatie (versterker) beschikt over PHONO ingangsaansluitingen (speciale platenspeler-ingangen)

→zet de EQ schakelaar op OFF.

- Als uw stereo-installatie (versterker) niet beschikt over PHONO ingangsaansluitingen (zodat u de platenspeler moet aansluiten op AUX of VIDEO ingangen e.d.)

→zet de EQ schakelaar op ON.

2 Beweeg de metalen onderdelen binnenin het grotere tandwiel in de richting van de pijlen.

Bij de eerste keer inschakelen na opstellen of verplaatsen van de platenspeler

Soms kan de platenspeler vanzelf gaan draaien en de toonarm dalen voordat er op START is gedrukt. Als dit zich voordoet, drukt u op STOP om de toonarm te laten terugkeren naar de armsteun.

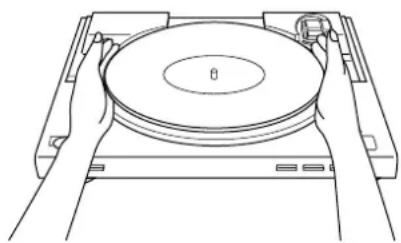

3 Plaats het draaiplateau voorzichtig over de middenas.

4 Leg de aandrijfsnaar met behulp van het lint om de aandrijfas. Ligt de aandrijfsnaar eenmaal goed om de as, vergeet dan niet het lint te verwijderen.

5 Leg de rubber mat op het draaiplateau.

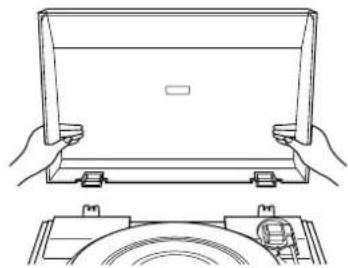

Aanbrengen van de stofkap

Steek de scharnieren aan de stofkap in de vattingen aan de achterkant van de behuizing.

Aansluiten van de platenspeler

Het aansluitsnoer van de platenspeler en de aardedraad zijn vast verbonden aan de achterkant van de behuizing.

1 Steek de witte stekker van het snoer in de witte (L) aansluitbus en de rode stekker in de rode (R) aansluitbus. Steek alle stekkers zo ver mogelijk in de aansluitbussen. Als de stekkers niet stevig genoeg vast zitten, kunnen er bijgeluiden klinken.

U zult de EQ schakelaar moeten instellen overeenkomstig de ingangsaansluitingen waarop u de platenspeler hebt aangesloten. Zie aanwijzing 1 onder "Monteren van de platenspeler".

Aansluiten van het netsnoer

Steek de stekker van het netsnoer in een gewoon wandstopcontact nadat u alle andere aansluitingen gemaakt hebt.

Opmerking

Installeer het systeem zodat de stekker bij problemen onmiddellijk uit het stopcontact kan worden getrokken.

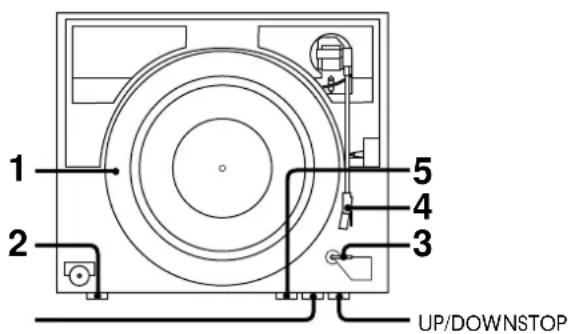

Afspelen van een grammofoonplaat

1 Leg een plaat op de draaitafel.

Leg altijd slechts één enkele plaat tegelijk op de draaitafel. Als er twee of meer platen in een stapel liggen, zal de naald geen juist contact maken met de groeven, hetgeen de kwaliteit van de geluidsweergave vermindert.

2 Druk op de snelheidskeuzetoets om het gewenste toerental te kiezen.
3 Zet de SIZE SELECTOR schakelaar op 17 of 30 (cm).
4 Klap het beschermkapje van het element open zodat de naald vrijkomt en sluit de stofkap.
5 Druk op de START toets. Het draaiplateau gaat draaien.
6 Stel de geluidssterkte naar wens in met de volumeregelaar van uw versterker.

Stoppen met afspelen

Druk op de STOP toets.

Pauzeren van de weergave

Druk op de UP/DOWN toets om de toonarm van de plaat te tillen.

Verder luisteren vanaf een ander punt op de plaat

1 Druk op de UP/DOWN toets.
2 Plaats de toonarm boven het punt op de plaat waar u verder wilt luisteren.
3 Druk op de UP/DOWN toets. De toonarm daalt tot de naald op de plaat rust.

Afspelen van 17-cm EP's of singletjes

Plaats de bijgeleverde 45-toeren adapter over de middenas. Wanneer u na het afspelen de 45-toeren adapter niet meer gebruikt, plaatst u deze terug in de hiervoor bestemde uitsparing.

Onderhoud

Schoonhouden van de naald en uw platen

Om voortijdige slijtage van de naald en uw grammofoonplaten te voorkomen, dient u steeds de naald en de plaat voor het afspelen te reinigen. Maak de naald schoon met een speciaal hiervoor bestemd zacht borsteltje en veeg hiermee van voor naar achter over de naald. Tracht niet de naald met uw vinger schoon te maken. Gebruikt u reinigingsvloeistof voor de naald, zorg dan dat er niet teveel aan de naald blijft hangen.

Veeg elke grammofoonplaat voor het afspelen grondig schoon met een goede platenreiniger.

Reinigen van de platenspelerbehuizing en de stofkap

Veeg de behuizing van de platenspeler en de stofkap regelmatig schoon met een zachte droge doek. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met milde vloeibare huishoudzeep. Gebruik voor het reinigen in geen geval vluchtige stoffen als spiritus, benzine of thinner, aangezien deze middelen de afwerking van het apparaat kunnen aantasten.

Vervangen van de naald

De punt van de naald zal bij normaal gebruik ongeveer 500 uren meegaan. Om van een goede geluidskwaliteit te blijven genieten en om schade aan uw grammofoonplaten te voorkomen, is het aanbevolen de naald binnen deze termijn te vervangen.

Voor een vervangende naald kunt u terecht bij uw dichtstbijzijnde Sony handelaar.

Vervang de naald aldus:

1 Schakel de versterker uit.
2 Klap het beschermkapje van het element omlaag om de naald te beschermen.

3 Pak de naalddrager vast en trek deze recht naar voren uit het element los.

4 Plaats een nieuwe naald door de naalddrager hiervan recht in het element te steken.

Verhelpen van storingen

Voor u de onderstaande lijst met controlepunten doorneemt, dient u eerst even het volgende zeker te stellen:

• Is het netsnoer stevig aangesloten?
• Zijn de rode en witte stekkers en de luidsprekersnoeren stevig aangesloten?

Is het probleem niet zo eenvoudig te verhelpen, raadpleeg dan uw plaatselijke Sony handelaar.

De naald "schaatst" over de plaat, verspringt of blijft hangen.

• De platenspeler staat niet waterpas. Zet de platenspeler op een vlakke, horizontale ondergrond.
  →De plaat is vuil of bekrast. Reinig de plaat met een in de handel verkrijgbare platenreiniger, of speel een andere plaat af.

De weergave klinkt vervormd, lawaaiig of onregelmatig.

• De naald is vuil of versleten. Verwijder het stof van de naald met een hiervoor bestemd borsteltje of vervang de naald door een nieuwe (zie blz. 6).
  →De grammofoonplaat is stoffig of vuil. Reinig de plaat met een goede platenreiniger.

Stommelende geluiden of een lage janktoon\*.

- De platenspeler staat te dicht bij de luidsprekers. Zet de luidsprekers wat verder van de platenspeler vandaan.

De weergavesnelheid of de toonhoogte is niet juist.

- Het verkeerde toerental is gekozen. Stel in op het juiste toerental dat op de grammofoonplaat staat aangegeven. (Kies "33" voor een langspeelplaat die geschikt is voor 33^1/_3 tpm, of "45" voor een 45-toeren EP of singletje.)

De aandrijfsnaar is versleten.

- Vervang de aandrijfsnaar. Neem hiervoor a.u.b. contact op met uw Sony audio-handelaar.

De draaitafel draait niet.

▶Controleer of het netsnoer goed en stevig is aangesloten op een werkend stopcontact.

De aandrijfsnaar is gebroken.

→Vervang de aandrijfsnaar. Neem hiervoor a.u.b. contact op met uw Sony audio-handelaar.

Het geluid klinkt te laag of vervormd.

- Het snoer van de platenspeler is niet naar behoren aangesloten op de PHONO IN aansluitingen van de versterker (zie blz. 4).

* Dit verschijnsel wordt "rondzingen" of "akoestische terugkoppeling" genoemd. De door de luidsprekers afgegeven luchttrillingen worden via de vloer, kast, e.d. weer op de platenspeler overgebracht, door het element opgevangen, versterkt en door de luidsprekers nogmaals weergegeven.

Technische gegevens

Motor en draaitafel

Aandrijfsysteem Snaaraandrijving

Motor Gelijkstroommotor

Draaitafel 295 mm ∅, gegoten aluminium plateau

Snelheden 2 toerentallen, 33 ^1/_3 tpm en 45 tpm

Snelheidsfluctuaties Minder dan 0,25% (WRMS)

Signaal/ruisverhouding Beter dan 50 dB (DIN-B)

Toonarm

Type arm Dynamisch gebalanceerde rechte

toonarm met zachte dempingsregeling

Effectieve armlengte 195 mm

Algemeen

Stroomvoorziening Model voor de V.S. en Canada: 120 V

wisselstroom, 60 Hz

Model voor Europa: 230 V

wisselstroom, 50/60 Hz

Stroomverbruik 2 watt

Afmetingen Ca. 420 x 100 x 342 mm (b/h/d)

Gewicht Ca. 2,7 kg

Bijgeleverd toebehoren

45-toeren adapter (1)

Draaiplateau (met aandrijfsnaar) (1)

Rubber mat (1)

Stofkap (met scharnieren) (1)

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

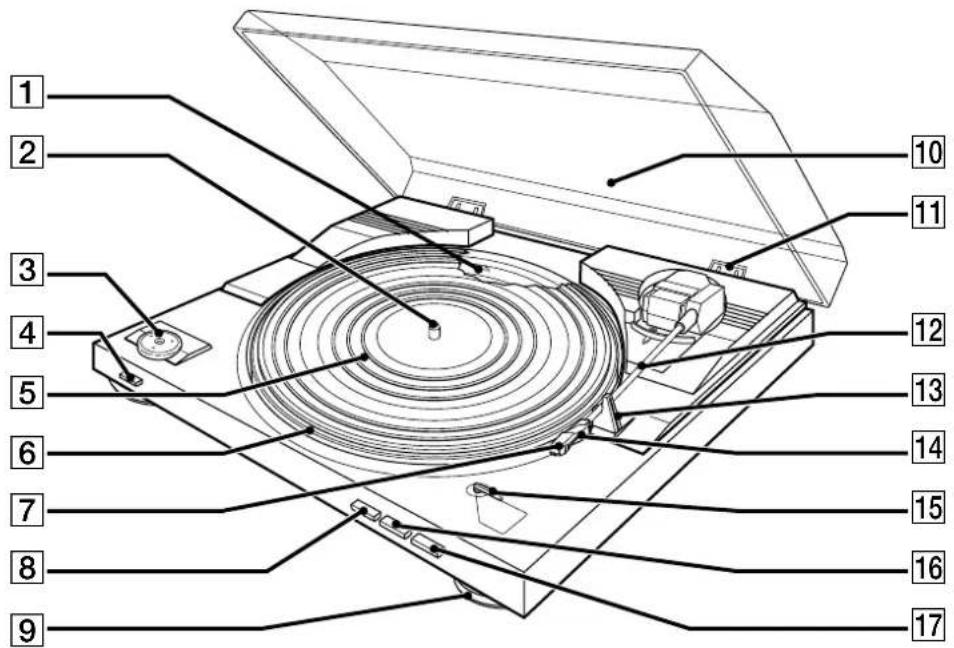

Onderdelen en bedieningsorganen

1 EQ aanpassingsschakelaar
2 Middenas
3 45 toeren adaptor
4 Snelheidkeuzetoetsen en indikatorlampjes
5 Rubber mat
6 Draaiplateau
7 Element en toonkop/elementhouder
8 START toets
9 Isolerend instelvoetje

10 Stofkap
11 Scharnier
12 Toonarm
13 Toonarmsteun
14 Vinger-optilhaak
15 Plaatformaatkeuzeschakelaar (SIZE SELECTOR)
16 STOP toets
17 Armlifttoets (UP/DOWN)
