MANUALE UTENTE PS-LX250 SONY

Istruzioni per l'uso IT

Per ridurre il rischio di incendi o di scosse elettriche, non esporre l'apparecchio a pioggia o umidità.

Non installare l'apparecchio in uno spazio chiuso, come una libreria o un mobiletto.

Per evitare il rischio di incendi, non coprire le prese di ventilazione dell'apparecchio con giornali, tovaglie, tende e così via, né collocare sull'apparecchio candele accese. Per evitare il rischio di incendi o scosse elettriche, non collocare sull'apparecchio oggetti contenenti liquidi, per esempio vasi o simili.

Precauzioni

Sicurezza

• Prima di usare l'apparecchio, controllare che la sua tensione operativa sia identica a quella della rete elettrica locale.
• In caso di penetrazione di oggetti o liquidi all'interno dell'apparecchio scollegare il cavo di alimentazione e far controllare l'apparecchio da personale qualificato prima di usarlo nuovamente.
• Scollegare l'apparecchio dalla presa a muro se non lo si usa per un lungo periodo. Per scollegare il cavo, tirarlo afferrandone la spina. Non tirare mai il cavo stesso.
• L'apparecchio non è scollegato dalla fonte di alimentazione CA (corrente di rete) fintanto che il cavo di alimentazione è inscrito nella presa a muro, anche se l'apparecchio stesso è stato spento.
• La piastrina indicante la tensione operativa, il consumo di corrente, ecc. si trova all'esterno sul retro.

Collocazione

• Collocare l'apparecchio su una superficie piana.
• Evitare di collocare l'apparecchio nei pressi di apparecchi elettrici (come televisori, asciugacapelli o lampade fluorescenti) che possano causare ronzii o disturbi.
• Collocare l'apparecchio dove non sia soggetto a vibrazioni, come quelle causate da diffusori, porte sbattute, ecc.
• Proteggere l'apparecchio dalla luce solare diretta, estremi di temperatura, polvere eccessiva e umidità.

Reimballaggio

Conservare lo scatolone e il materiale di imballaggio. Sono il contenitore ideale quando si deve trasportare l'apparecchio.

In caso di interrogativi o problemi riguardanti l'apparecchio non trattati in questo manuale, consultare il proprio rivenditore Sony.

Benvenuti!

Grazie per avere acquistato questo giradischi stereo Sony. Prima di usare l'apparecchio leggere attentamente questo manuale e conservarlo per riferimenti futuri.

Convenzione

Il seguente simbolo è usato in questo manuale:

Indica suggerimenti e consigli per facilitare l'impiego.

INDICE

Preparativi

Disimballaggio 3

Montaggio del giradischi 4

Collegamento del giradischi 4

Funzionamento

Ascolto dei dischi 5

Altre informazioni

Manutenzione 6

Soluzione di problemi 7

Caratteristiche tecniche 7

Parti e comandi 8

Disimballaggio

Controllare che i seguenti elementi siano presenti insieme al giradischi:

• Piatto (con cinghia di trasmissione) (1)
  • Tappetino di gomma (1)
  • Coperchio parapolvere (con cardini) (1)
• Adattatore per 45 gpm (1)

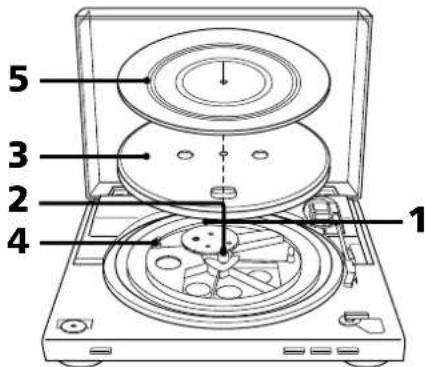

Montaggio del giradischi

1 Regolare l'interruttore EQ secondo le prese del sistema stereo (amplificatore) usato.

• Se il sistema stereo (amplificatore) dispone di prese di ingresso PHONO (collegamento alle prese di ingresso PHONO) →regolarlo su OFF.
• Se il sistema stereo (amplificatore) non dispone di prese di ingresso PHONO (collegamento alle prese di ingresso AUX, VIDEO, ecc.) →regolarlo su ON.

2 Spostare le parti metalliche all'interno dell'ingranaggio grande in direzione delle frecce.

Quando si fornisce alimentazione dopo aver montato o spostato il giradischi

A volte il piatto ruota e il braccio si abbassa sul piatto anche se non si è premuto START. In questo caso premere STOP per riportare il braccio al supporto del braccio.

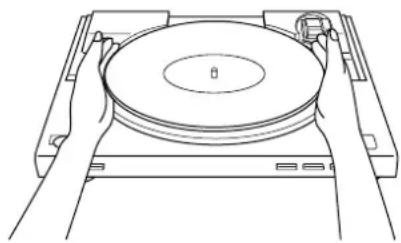

3 Facendo attenzione, collocare il piatto sul perno.
4 Usando il nastro, far passare la cinghia di trasmissione intorno alla puleggia del motore. Dopo aver applicato la cinghia non dimenticare di rimuovere il nastro.

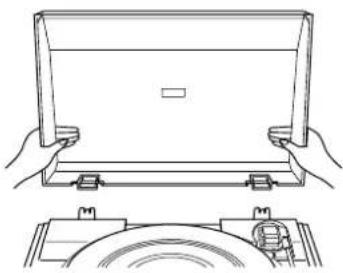

Installazione del coperchio parapolvere

Inserire i cardini del coperchio parapolvere nei vani appositi sul retro dell'apparecchio.

Collegamento del giradischi

I cavi fono e il filo di massa sono già applicati al retro dell'apparecchio.

1 Collegare il cavo con la spina bianca alla presa bianca (L) e collegare il cavo con la spina rossa alla presa rossa (R). Assicurarsi di inserire le spine a fondo nelle prese. Se le spine non sono inserite saldamente si possono verificare disturbi.

È necessario regolare l'interruttore EQ in base alle prese collegate. Per dettagli fare riferimento al punto 1 di "Montaggio del giradischi".

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione ad una presa CA a muro dopo aver completato tutti gli altri collegamenti.

Nota

Installare il sistema in modo che il cavo di alimentazione possa essere immediatamente scollegato dalla presa di rete in caso di necessità.

5 Collocare il tappetino di gomma sul piatto.

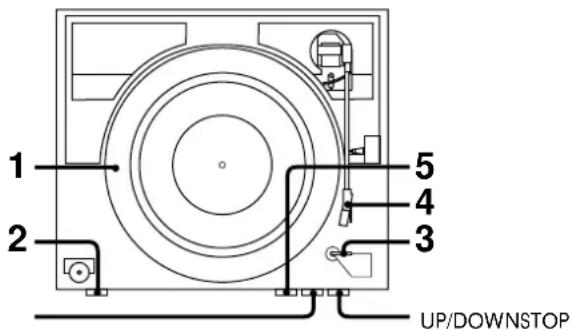

Ascolto dei dischi

1 Collocare un disco sul piatto.

Collocare solo un disco per volta sul piatto. Se due o più dischi sono impilati sul piatto la puntina non tocca correttamente i solchi e la qualità della riproduzione ne risente.

2 Premere il tasto di selezione velocità per selezionare la velocità.
3 Regolare SIZE SELECTOR su 17 o 30.
4 Girare la copertura protettiva per esporre la puntina e chiudere il coperchio parapolvere.
5 Premere START. Il piatto inizia a girare.
6 Regolare il volume sull'amplificatore.

Per interrompere la riproduzione

Premere STOP.

Per fare una pausa nella riproduzione

Premere il tasto UP/DOWN per sollevare la puntina dal disco.

Per ascoltare un'altra parte del disco

1 Premere il tasto UP/DOWN.
2 Spostare il braccio al punto desiderato.
3 Premere il tasto UP/DOWN.
Il braccio si abbassa sul disco.

Per riprodurre dischi da 45 giri

Collocare l'adattatore per 45 gpm in dotazione sul perno. Quando si finisce di usare l'adattatore, riporlo nel vano apposito.

Manutenzione

Cura della puntina e dei dischi

Per evitare un'usura prematura della puntina e dei dischi, pulire la puntina e il disco prima della riproduzione.

Per pulire la puntina, passare uno spazzolino per puntine di buona qualità dal dietro al davanti. Non pulire la puntina con la punta di un dito. Se si usa un fluido di pulizia per puntine, assicurarsi di non inumidire eccessivamente la puntina.

Per pulire i dischi, passarli bene con un pulitore per dischi di buona qualità.

Pulizia del rivestimento e del coperchio parapolvere

Pulire periodicamente il rivestimento e il coperchio parapolvere con un panno morbido asciutto. Se ci sono macchie resistenti, usare un panno inumidito con una blanda soluzione detergente. Non usare solventi come alcool, benzina o diluente perché danneggiano la finitura.

Sostituzione della puntina

La durata di una puntina è di circa 500 ore. Per conservare la massima qualità sonora ed evitare danni ai dischi, consigliamo di sostituire la puntina entro questo limite di tempo.

Per la puntina di ricambio, rivolgersi al proprio rivenditore Sony.

Sostituzione della puntina

1 Spegnere amplificatore.
2 Proteggere la puntina con la copertura della puntina.

3 Afferrare il supporto puntina e allontanarlo dal corpo della cartuccia.

4 Inserire la nuova puntina spingendola nell'apertura sulla cartuccia.

Soluzione di problemi

Prima di eseguire i controlli sotto indicati, verificare che:

• Il cavo di alimentazione sia collegato saldamente.
• I cavi diffusori siano collegati saldamente.
  Se un problema rimane insoluto anche dopo che sono stati eseguiti questi controlli, consultare il proprio rivenditore Sony.

Il braccio salta, slitta o non avanza.

• Il giradischi non è in piano. Collocarlo su una superficie in piano.
  Il disco è sporco o graffiato. Pulire il disco con un corredo di pulizia per dischi reperibile in commercio o sostituire il disco.

Qualità sonora scadente, disturbi eccessivi, suono intermittente, ecc.

Puntina sporca o usurata. Rimuovere la polvere dalla puntina usando uno spazzolino per puntine o sostituire la puntina se è usurata (vedere pagina 6).
- Polvere o sporco si sono accumulati sul disco. Pulire il disco con un pulitore dischi di buona qualità.

Rombi o fischi a bassa frequenza\*.

- Il giradischi è collocato troppo vicino ai diffusori. Allontare i diffusori dal giradischi.

Il tempo non è corretto.

Velocità cerrata. Selezionare il numero di giri corrispondente a quello indicato sul disco. (Selezionare “33” per dischi a 33 ^1/3 giri e “45” per dischi a 45 giri.)

La cinghia di trasmissione è usurata.

Sostituire la cinghia di trasmissione. Per dettagli, contattare il proprio rivenditore Sony.

Il piatto non ruota.

- Assicurarsi che il cavo di alimentazione sia inserito completamente nella presa CA a muro.

La cinghia di trasmissione è rotta.

Sostituire la cinghia di trasmissione. Per dettagli, contattare il proprio rivenditore Sony.

Il suono è troppo basso o distorto.

- Il giradischi non è collegato agli ingressi PHONO IN dell'amplificatore (vedere pagina 4).

* Questo fenomeno, chiamato “retroazione acustica”, si verifica quando le vibrazioni dai diffusori sono trasmesse dall’aria o oggetti solidi (come gli scaffali di un mobile o il pavimento) al giradischi dove sono captate dalla puntina, amplificate e riprodotte dai diffusori.

Caratteristiche tecniche

Motore e piatto

Sistema di trasmissione Trasmissione a cinghia Motore Motore CC

Piatto 295 mm dia, lega di alluminio

pressofuso

Velocità 33 ^1/_3 e 45 gpm, 2 velocità

Wow e flutter Inferiori allo 0,25% (WRMS)

Rapporto segnale/rumore

Più di 50 dB (DIN-B)

Braccio

Tipo Diritto a bilanciamento dinamico con controllo di smorzamento morbido

Lunghezza effettiva braccio

195 mm

Generali

Alimentazione USA e Canada: 120 V CA, 60 Hz Paesi europei: 230 V CA, 50/60 Hz

Consumo 2 W

Dimensioni Circa 420 x 100 x 342 mm (l/a/p)

Massa 2,7 kg

Accessori in dotazione

Adattatore per 45 gpm (1)

Piatto (con cinghia di trasmissione) (1)

Tappetino di gomma (1)

Coperchio parapolvere (1)

Disegno e caratteristiche tecniche soggetti a modifiche senza preavviso.

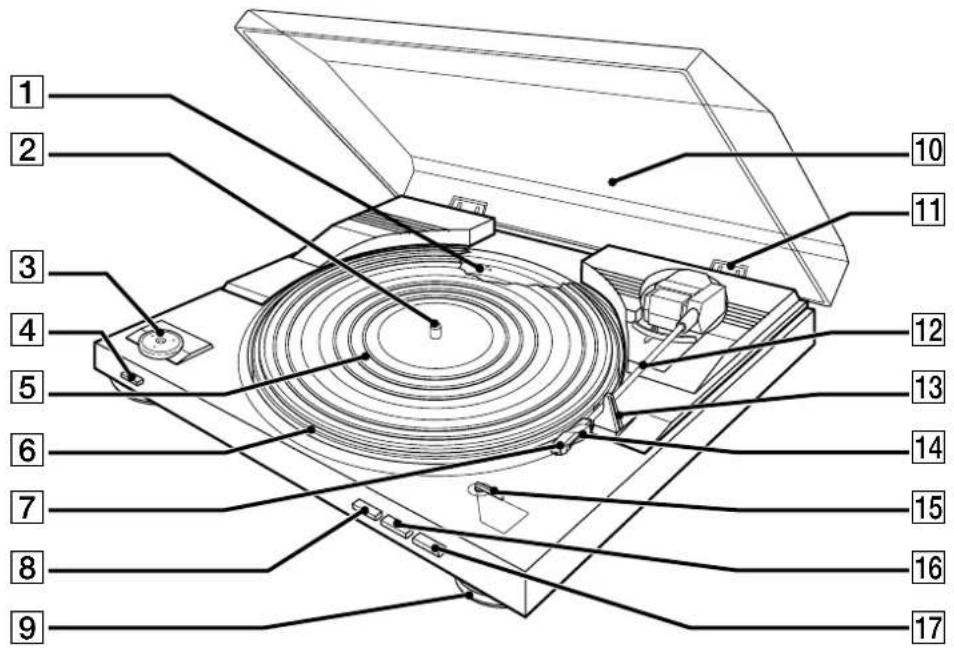

Parti e comandi

1 Interruttore EQ
2 Perno
3 Adattatore per 45 gpm
4 Tasto di selezione velocità
5 Tappetino di gomma
6 Piatto
7 Cartuccia e testina
8 Tasto START
9 Isolante

10 Coperchio parapolvere
11 Cardine
12 Braccio
13 Supporto del braccio
14 Appoggiadito
15 Interruttore SIZE SELECTOR
16 Tasto STOP
17 Tasto UP/DOWN
