Tipo de produto	Toca-discos
Marca	Sony
Modelo	PS-LX250
Sistema de acionamento	Acionamento por correia
Motor	Motor de corrente contínua
Prato	295 mm de diâmetro, fundição de alumínio
Velocidades	33 1/3 e 45 RPM
Flutuações de velocidade	Inferior a 0,25% (WRMS)
Relação sinal-ruído	Mais de 50 dB (DIN-B)
Tipo de braço	Braço reto equilibrado dinamicamente com amortecedor efetivo
Comprimento efetivo do braço	195 mm
Alimentação elétrica	230 V CA, 50/60 Hz
Consumo de energia	2 W
Dimensões (L × A × P)	aprox. 420 × 100 × 342 mm
Peso	2,7 kg
Acessórios fornecidos	Adaptador 45 RPM, prato (com correia de transmissão), tapete de borracha, base
Interruptor EQ	LIG/DES para conexão PHONO ou AUX/VIDEO
Seletor de tamanho	SELECTOR DE TAMANHO: 17 cm ou 30 cm
Controles	Botões START, STOP, UP/DOWN, seletor de velocidade
Manutenção	Limpeza da agulha com escova, limpeza do disco, limpeza do gabinete com pano seco
Vida útil da agulha	aprox. 500 horas de operação
Avisos de segurança	Proteger da umidade, não cobrir as aberturas de ventilação, colocar apenas em superfície plana

Perguntas frequentes - PS-LX250 SONY

Como conectar o toca-discos ao meu sistema de som?

Por que o prato não gira?

Como trocar a agulha?

O que fazer em caso de má qualidade de som ou ruídos?

O braço pula faixas ou desliza sobre o disco – o que fazer?

Como ajustar a velocidade correta?

Por que o toca-discos zumbe ou uiva?

Posso colocar vários discos ao mesmo tempo?

Quais produtos de limpeza posso usar para o gabinete?

Como posso pausar a reprodução ou selecionar outra faixa?

MANUAL DE UTILIZADOR PS-LX250 SONY

Manual de instruções PT

PS-LX250H

Vorsicht

A correia de transmissão está partida.

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à humidade.

Não instale o aparelho num espaço fechado, como por exemplo, uma estante ou um armário.

Para evitar o risco de incêndio, não tape a ventilação do aparelho com jornais, toalhas, cortinas, etc. nem coloque velas acesas sobre o aparelho. Para evitar o risco de incêndio ou choque elétrico, não coloque recipientes com líquidos, como jarras, em cima do aparelho.

Precauções

Segurança

• Antes de utilizar o aparelho, assegure-se de que a voltagem de funcionamento do seu gira-discos é a mesma da tensão da rede elétrica local.
• Caso algum objeto sólido ou líquido penetre no gira-discos, desligue o aparelho da tomada e solicite uma averiguação técnica a pessoal qualificado antes de voltar a utilizá-lo.
• Desligue o gira-discos da tomada da rede, caso preveja não utilizá-lo durante um longo intervalo. Para retirar o cabo de alimentação CA da tomada, puxe-o segurando pela ficha, nunca pelo próprio cabo.
• Mesmo que o interruptor de alimentação seja desativado, o aparelho não estará desligado da rede elétrica enquanto o cabo permanecer ligado numa tomada.
• A placa indicativa da voltagem de funcionamento, do consumo, etc. está localizada na parte externa posterior do aparelho.

Localização

• Coloque o aparelho sobre uma superfície plana.
• Evite deixar o aparelho nas proximidades de aparelhos elétricos (tais como televisores, secadores de cabelo ou lâmpadas fluorescentes) que podem causar zumbidos ou ruídos.
• Coloque o aparelho onde não fique sujeito a vibrações, tais como de alto-falantes, batidas de porta, etc.
• Mantenha o aparelho distante da luz solar direta, temperaturas extremas, poeira excessiva e muita umidade.

Reempacotamento

Guarde a embalagem e o material de empacotamento. Estes são ideais para o transporte do aparelho.

Caso surjam quaisquer dúvidas ou problemas concernentes ao aparelho não esclarecidos neste manual, consulte o seu agente Sony mais próximo.

Bem-vindo!

Muito obrigado pela aquisição do Sistema de Gira-discos Estéreo Sony. Antes de utilizar o aparelho, leia atentamente este manual e guarde-o para futuras consultas.

Convenção

O símbolo a seguir é utilizado neste manual:

Indica informações e conselhos para tornar a sua tarefa mais fácil.

ÍNDICE

Preparativos iniciais

Desempacotamento 3

Montagem do gira-discos 4

Ligações do gira-discos 4

Operações

Reprodução de discos 5

Informações adicionais

Manutenção 6

Verificação de problemas 7

Especificações 7

Partes e controlos (Última capa)

Desempacotamento

Certifique-se de ter recebido os itens a seguir junto com o seu gira-discos:

• Prato (com correia de transmissão) (1)
• Esteira de borracha (1) • Cobertura antipó (com dobradiças) (1)
• Adaptador de 45 rpm (1)

Montagem do gira-discos

1 Ajuste o interruptor EQ de acordo com as tomadas do seu sistema estéreo (amplificador).

• Se o seu sistema estéreo (amplificador) possuir tomadas de entrada PHONO (ligue às tomadas de entrada PHONO) →ajuste o interruptor a OFF.
• Se o seu sistema estéreo (amplificador) não possuir tomadas de entrada PHONO (ligue às tomadas de entrada VIDEO, AUX, etc.) →ajuste o interruptor a ON.

2 Mova as peças metálicas dentro da engrenagem maior na direcção indicada pelas setas.

Quando a alimentação é fornecida após a montagem ou o transporte do gira-discos

Às vezes, o gira-discos roda e o braço do fonocaptador desce ao prato, mesmo que START não seja pressionada. Se isto ocorrer, carregue em STOP para retornar o braço do fonocaptador ao suporte de braço.

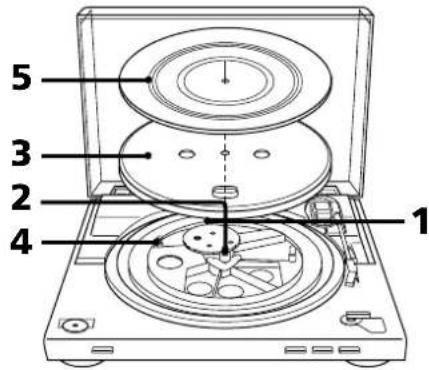

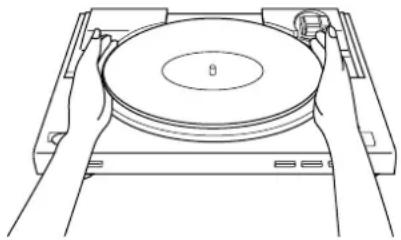

3 Cuidadosamente, coloque o prato sobre o eixo de rotação. 4 Usando a fita, enlace a correia de transmissão em torno da polia motora. Após enlaçar a correia, não se esqueça de remover a fita.

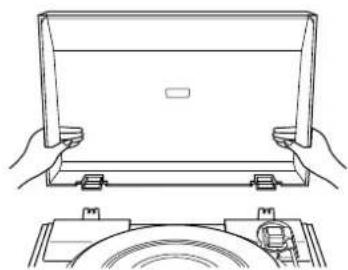

Instalação da cobertura antipó

Insira as dobradiças na cobertura antipó dentro dos encaixes de dobradiça na parte posterior do aparelho.

Ligações do gira-discos

Os cabos de gira-discos e o fio terra vêm anexos na parte posterior do aparelho.

1 Ligue o cabo com a ficha branca à tomada branca (L), e ligue o cabo com a ficha vermelha à tomada vermelha (R). Certifique-se de inserir as fichas firmemente dentro das tomadas. Se as fichas não estiverem firmemente inseridas, podem ocorrer ruídos.

É necessário ajustar o interruptor EQ de acordo com as tomadas ligadas. Quanto aos pormenores, consulte o passo 1 em «Montagem do giradiscos».

Ligações do cabo de alimentação CA

Ligue o cabo de alimentação CA a uma tomada da rede somente após completar todas as ligações prévias.

Nota

Instale este sistema de forma a que o cabo de alimentação possa ser imediatamente desligado da tomada de parede, na eventualidade de haver um problema.

5 Coloque a esteira de borracha sobre o prato.

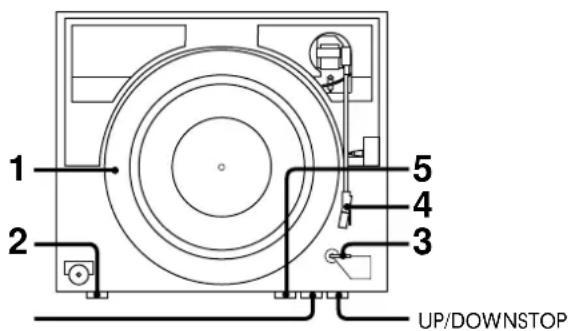

Reprodução de discos

1 Coloque um disco no prato.

Coloque somente um disco por vez no prato. Caso dois ou mais discos sejam empilhados no prato, a agulha não fará o contacto apropriado com as ranhuras e a qualidade de reprodução será comprometida.

2 Carregue na tecla de seleção de velocidade para seleccionar a velocidade. 3 Ajuste SIZE SELECTOR a 17 ou 30. 4 Vire a capa protectora para expor a agulha e feche a cobertura antipó. 5 Carregue em START. O prato passa a girar. 6 Ajuste o volume no seu amplificador.

Para cessar a reprodução

Carregue em STOP.

Para pausar a reprodução

Carregue na tecla UP/DOWN para elevar a agulha sobre o disco.

Para escutar um trecho diferente do disco

1 Carregue na tecla UP/DOWN. 2 Desloque o braço do fonocaptador até a posição desejada. 3 Carregue na tecla UP/DOWN.

O braço do fonocaptador desce até o disco.

Para reproduzir um disco de 17 cm

Coloque o adaptador de 45 rpm fornecido no eixo de rotação.

Ao terminar de utilizar o adaptador, coloque-o de volta na bandeja de adaptador.

Manutenção

Cuidados com a agulha e o disco

Para evitar o desgaste prematuro da agulha e do disco, a agulha e o disco devem ser limpos antes da reprodução.

Para limpar a agulha, escove-a de trás para frente com uma escova de limpeza de agulhas de boa qualidade.

Não limpe a agulha com a ponta dos dedos. Na utilização de um fluido de limpeza de agulhas, assegure-se de não umedecer demasiadamente a agulha.

Para limpar os seus discos, passe um limpador de discos de boa qualidade por todo o disco.

Limpeza da parte externa e da cobertura antipó

Limpe a parte externa e a cobertura antipó periodicamente, usando um pano seco e macio. No caso de nódoas difíceis de remover, utilize um pano umedecido com solução de detergente suave.

Não utilize solventes tais como álcool, benzina ou diluentes, visto que estes podem danificar o acabamento externo.

Substituição da agulha

A expectativa de vida da ponta de uma agulha é de aproximadamente 500 horas.

Para preservar a máxima qualidade de som e evitar danos aos discos, recomenda-se substituir a agulha dentro deste limite de tempo.

Para a substituição da agulha, consulte o seu agente Sony mais próximo.

Para substituir a agulha

1 Desligue o amplificador. 2 Proteja a agulha com a capa de agulha.

Capa de agulha

3 Segure o suporte de agulha e puxe-o para fora do corpo da célula fonocaptadora.

Suporte de agulha

4 Insira a nova agulha, pressionando-a para dentro do receptáculo da célula fonocaptadora.

Verificação de problemas

Antes de verificar a lista abaixo, primeiro certifique-se de:

• ter ligado firmemente o cabo de alimentação CA;
• que os fios de altifalante estejam firmemente ligados. Caso algum problema persista após ter efectuado estas verificações, consulte o seu agente Sony mais próximo.

O braço do fonocaptador salta, desliza ou não avança.

→O gira-discos não está sobre uma superfície plana. Coloque-o numa superfície plana. →O disco está sujo ou riscado. Limpe o disco com um jogo de limpeza de discos disponível no comércio, ou substitua o disco.

Qualidade sonora insatisfatória, ruídos excessivos, interrupção intermitente do som, etc...

A agulha está suja ou desgastada. Remova a sujidade na agulha com uma escova de limpeza de agulhas, ou substitua a agulha desgastada (consulte a página 6). - Pó ou sujidades acumularam-se no disco. Limpe o disco com um limpador de discos de boa qualidade.

Roncos ou chiados de baixa frequência*.

- O gira-discos está localizado demasiadamente próximo dos altifalantes. Afaste os altifalantes do gira-discos.

O tempo está incorrecto.

Rpm incorrectas. Ajuste as rpm para corresponderem ao valor indicado no disco. (Seleccione «33» para discos de 33 1/3 rpm ou «45» para discos de 45 rpm.)

A correia de transmissão está deteriorada.

Substitua a correia de transmissão. Quanto aos pormenores, entre em contacto com o seu agente Sony.

O prato não gira.

- Certifique-se de que o cabo de alimentação CA está inserido completamente numa tomada da rede CA.

A correia de transmissão está quebrada.

Substitua a correia de transmissão. Quanto aos pormenores, entre em contacto com o seu agente Sony.

Redução ou distorção excessiva do som.

- O gira-discos não está ligado às entradas PHONO IN no amplificador (consulte a página 4).

* Este fenómeno, denominado «realimentação acústica», ocorre quando vibrações dos altifalantes são transmitidas através do ar ou de objectos sólidos (tais como estantes, armários ou pisos) ao gira-discos, onde são captadas pela agulha, amplificadas e reproduzidas pelos altifalantes.

Especificações

Motor e prato

Sistema de accionamento Correia de transmissão Motor Motor CC

Prato Liga de alumínio moldado de 295 mm de diâmetro.

Velocidades 33 1/3 e 45 rpm, 2 velocidades.

Choro e flutuação Inferior a 0,25% (eficaz ponderado). Relação sinal/ruído Superior a 50 dB (DIN-B).

Braço do fonocaptador

Tipo Braço de formato reto, equilíbrio dinâmico, com controle de amortecimento suave.

Comprimento efetivo do braço 195 mm.

Generalidades

Alimentação requerida E.U.A. e Canadá: 120 V CA, 60 Hz. Países da Europa: 230 V CA, 50/60 Hz.

Consumo 2 W. Dimensões Aprox. 420 x 100 x 342 mm (l/a/p). Peso 2,7 kg.

Acessórios opcionais

Adaptador de 45 rpm (1). Prato (com correia de transmissão) (1). Esteira de borracha (1). Cobertura antipó (1).

Design e especificações sujeitos a alterações sem aviso prévio.

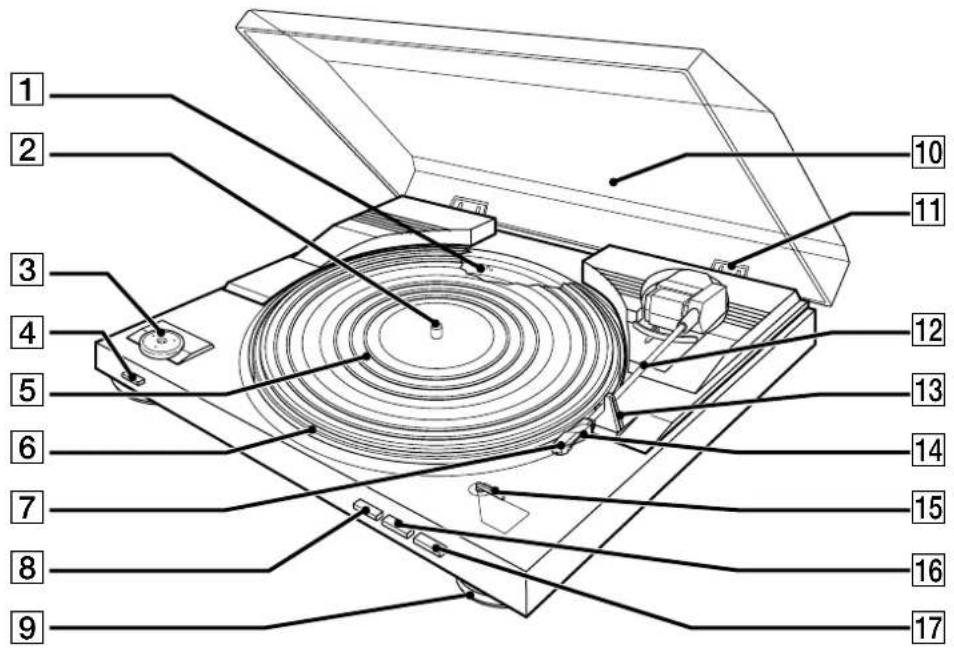

Partes e controles

1 Interruptor EQ de equalização. 2 Eixo de rotação. 3 Adaptador de 45 rpm. 4 Teclas de seleção da velocidade. 5 Esteira de borracha. 6 Prato. 7 Célula fonocaptadora e cápsula frontal. 8 Tecla START de início. 9 Isolante.

10 Cobertura antipó. 11 Dobradiça. 12 Braço do fonocaptador. 13 Suporte do braço. 14 Lingueta de suspensão. 15 Selector SIZE SELECTOR de tamanho. 16 Tecla STOP de paragem. 17 Tecla UP/DOWN de cima/baixo.
