BRUKSANVISNING PS-LX250 SONY

Utsätt inte enheten för regn eller fukt, för att undvika risk för brand och elektriska stötar.

Placera enheten på en plats med god ventilation. Placera den inte i bokhyllan eller i ett skåp.

Att täcka över enheten med t.ex. tidningar, bordsdukar, gardiner eller liknande medför risk för överhettning och brand. Placera inte tända ljus ovanpå enheten.

Att placera kärl med vätska, t.ex. blomvaser, på enheten medför risk för elektriska stötar och fara för brand.

Att observera

Angående säkerhet

• Allra första steget före bruk: kontrollera att märkspänningen stämmer överens med lokal nätspänning.
• Dra ut stickkontakten ur nätuttaget, om du skulle råka tappa ett föremål eller spilla vätska i skivspelaren. Låt en fackkunnig reparatör besiktiga skivspelaren innan den tas i bruk igen.
• Dra ut stickkontakten ur nätuttaget, när skivspelaren inte skall användas under en längre tidsperiod. Dra i stickkontakten, aldrig i själva kabeln, för att koppla ur nätkabeln.
• Nätströmtillförseln kopplas inte ur så länge stickkontakten sitter i ett nätuttag, inte ens när strömmen slås av.
• Namnplåten, som anger märkspänningen, strömförbrukningen och liknande märkuppgifter, finns på baksidan.

Angående placering

• Ställ skivspelaren på ett plant underlag.
• Placera inte skivspelaren nära elektriska apparater (som till exempel en tv, en hårtork eller en lysrörslampa). Det kan bli orsak till brum och störningar i ljudet.
• Placera skivspelaren på en plats, där den inte utsätts för vibrationer, som till exempel uppstår nära högtalare, när en dörr slås igen o.s.v.
• Utsätt inte skivspelaren för solsken, värme, kyla, damm och/eller fukt.

Angående emballering

Spara såväl förpackningskartongen som förpackningsmaterialet. De utgör det idealiska skyddet mot transportskador vid skivspelarens eventuella, framtida transport.

Rådfråga Sonys lokala återförsäljare, när du råkar ut för svårigheter eller vill ställa frågor som inte besvaras i denna bruksanvisning.

Välkommen!

Tack för inköpet av Sonys stereoskivspelare. Läs noga igenom bruksanvisningen för att lära känna till skivspelaren och dess användning. Spara bruksanvisningen.

Praktisk vägledning

Följande ikon används i denna bruksanvisning:

anger praktiska råd och fingervisningar som underlättar tillvägagångssättet.

INNEHÅLL

Förberedelser

Uppackning 3 Hopsättning av skivspelaren 4 Anslutningarna 4

Tillvägagångssättet

Skivspelning 5

Övrigt

Underhåll 6 Felsökning 7 Tekniska data 7 Delarna och reglagen 8

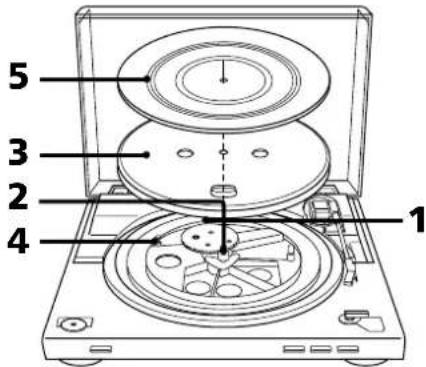

Uppackning

Kontrollera att de följande delarna levererats tillsammans med denna skivspelare:

• skivtallrik (med drivrem) (1),
• gummimatta (1),
• dammlock (med gångjärn) (1),
• 45-varvs adapter (1),

Hopsättning av skivspelaren

1 Ställ ekvaliseringsomkopplaren EQ i korrekt läge enligt ingångarna på den stereo (förstärkare) som skivspelaren ska anslutas till.

• När stereon (förstärkaren) har särskilda skivspelaringångar (PHONO) (anslut skivspelaren till ingångarna PHONO): →ställ EQ i läget OFF.
• När stereon (förstärkaren) inte har särskilda skivspelaringångar (PHONO) (anslut skivspelaren till ingångarna AUX, VIDEO etc.): →ställ EQ i läget ON.

2 Flytta de metalliska delarna inuti det större drevet i pilarnas riktning:

När strömmen slås på efter att skivspelaren monterats ihop eller flyttats

Det kan ibland hända att skivtallriken börjar rotera och tonarmen sänks ned mot skivtallriken, trots att START inte tryckts in. Tryck i så fall på STOP för att återföra tonarmen till tonarmsstödet.

3 Placera försiktigt skivtallriken på skivtallriksaxeln.
4 Använd bandet för att linda drivremmen runt drivtrissan. Glöm inte att ta bort bandet efter att drivremmen lindats runt drivtrissan:

5 Lägg gummimattan på skivtallriken.

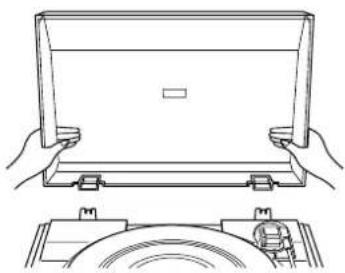

Montering av dammlocket

Skjut in gångjärnen på dammlocket i gångjärnsfästena på skivspelarens bakkant:

Skivspelarkablarna är fast anslutna på baksidan av skivspelaren.

1 Anslut kabeln med vit kontakt till den vita ingången (L) och kabeln med röd kontakt till den röda ingången (R). Var noga med att skjuta in kontakterna i ingångarna så långt det går. Slarviga anslutningar kan resultera i störningar vid skivspelning.

Ekvaliseringsomkopplaren EQ måste stå i korrekt läge enligt de ingångar skivspelaren anslutits till. Vi hänvisar till punkt 1 under rubriken Hopsättning av skivspelaren angåenda detaljer.

Nätanslutning

Anslut allra sist, efter att alla andra anslutningarna slutförts, nätkabeln till ett nätuttag:

OBS!

Installera systemet så att nätkabeln omedelbart kan dras ur vägguttaget om problem uppstår.

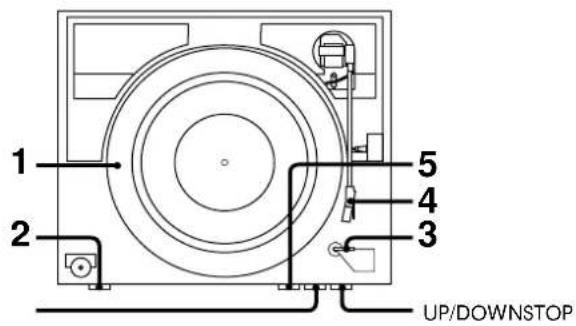

Skivspelning

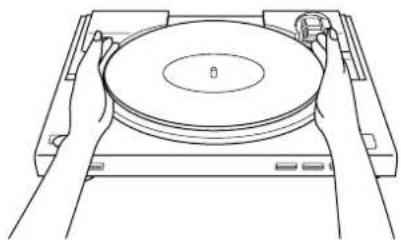

1 Lägg önskad grammofonskiva på skivtallriken:

Endast en skiva åt gången kan läggas på skivtallriken. Pickupnålen kommer inte i kontakt med spåren på skivan, eller så försämras ljudkvaliteten, om två eller fler skivor läggs på skivtallriken.

2 Tryck på varvtalsväljaren för att välja korrekt varvtal.
3 Ställ väljaren SIZE SELECTOR i korrekt läge, 17 eller 30, enligt formatet på grammofonskivan.
4 Vrid pickupskyddet åt sidan, så att pickupnålen frigörs, och stäng dammlocket.
5 Tryck på START. Skivtallriken börjar rotera.
6 Styr volymnivån på förstärkaren.

Hur skivspelningen avbryts

Tryck på STOP.

Paus under pågående skivspelning

Tryck på UP/DOWN för att lyfta upp pickupnålen från skivan.

Fortsatt skivspelning från ett nytt läge på skivan

1 Tryck på UP/DOWN.
2 Flytta för hand tonarmen över önskat läge på skivan.
3 Tryck på UP/DOWN. Tonarmen sänks ned mot skivan.

Skivspelning på en 17 cm:s EP-skiva

Placera den medföljande 45-varvs adaptern på skivtallriksaxeln.

Lägg adaptern i adapterhållaren efter avslutad skivspelning.

Underhåll

Skötsel av pickupnål och skivor

Pickupnålen och skivorna bör rengöras före skivspelningsstart för att skydda både nålen och skivorna mot skador.

Rengöring av pickupnål: borsta pickupnålen bakifrån framåt med en förstklassig rengöringsborste. Använd inte pekfingertoppen för att rengöra pickupnålen. Var noga med att inte väta pickupnålen för mycket, när rengöringslösning används.

Rengöring av skivor: använd en rengöringsduk av hög kvalitet för att rengöra skivorna.

Rengöring av själva skivspelaren och dammlocket

Använd en torr, mjuk trasa för att periodiskt torka bort damm från skivspelaren och dammlocket. Använd en mjuk trasa, som fuktats i mild diskmedelslösning, när fläckarna sitter hårt. Använd inte kemiska lösningar, som t. ex. alkohollösningar, bensin eller lösningsmedel. Det kan skada ytbehandlingen.

Pickupnålens livslängd beräknas till ca. 500 timmar. Vi rekommenderar att picknålsmodulen byts ut efter varje 500 timmars bruk för att undvika försämrad ljudkvalitet och skador på skivorna. Kontakta närmaste Sony återförsäljare för utbytesnål.

1 Slå av förstärkaren.

2 Skydda pickupnålen med hjälp av nälskyddet.

3 Håll i pickupnålmodulen och dra loss den från pickupen.

4 Skjut in den nya pickupnålmodulen i pickupen.

Felsökning

Kontrollera allra först, före felsökningen, det följande:

• att nätkabeln har anslutits till ett nätuttag,
• att högtalarkablarna har anslutits på korrekt sätt.

Rådfråga Sonys lokala återförsäljare, när felet inte går att reparera.

Tonarmen hoppar över spår, glider på skivan eller flyttas inte framåt.

→Skivspelaren står inte plant. Se till att skivspelaren står på ett plant underlag.
→Smuts eller repor på skivan Använd en rengöringssats (tillval) för att rengöra skivan, alternativt byt ut skivan.

Dålig ljudkvalitet, märkbara störningar, ljudbortfall o.s.v.

→Smutsig eller sliten pickupnål. Rengör pickupnålen med en rengöringsborste, alternativt byt ut pickupnålen (sid. 6).
→Dammig eller smutsig skiva. Rengör skivan med en rengöringsduk av hög kvalitet (tillval).

Rumble (motorbuller) eller lågfrekventa störljud\*.

→Skivspelaren står för nära högtalarna. Flytta skivspelaren på längre avständ från högtalarna.

Fel tempo

▶Fel varvtal. Ställ in varvtalet enligt ilagd skiva. (Välj 33 ^1 / _3 varv för en LP-skiva och 45 varv för en EP-skiva.)

Drivremmen är utsliten.

- Byt ut drivremmen. Kontakta Sonys återförsäljare angående detaljer.

Skivtallriken står stilla.

- Kontrollera att stickkontakten har skjutits in i nätuttaget så långt det går.

Drivremmen är trasig.

- Byt ut drivremmen. Kontakta Sonys återförsäljare angående detaljer.

För låg volymnivå eller så förvrängs ljudet.

→Skivspelaren har inte anslutits till skivspelaringångarna PHONO IN på förstärkaren (sid. 4).

* S. k. akustisk återkoppling uppstår när vibrationerna från högtalarna överförs via luften eller föremål (som t. ex. hyllor, skåp eller golvet) till skivspelaren, där de samlas upp av pickupnålen, förstärks och återges på nytt via högtalarna.

Tekniska data

Motor och skivtallrik

Drivmekanism Remdrift

Motor Likströmsmotor

Varvtal 33 ^1/_3 och 45 varv/min., valbart

Svaj Under 0,25% (vägt effektivvärde WRMS)

Signalbrusförhållande Över 50 dB (enligt DIN B)

Tonarm

Typ Dynamiskt balanserad, rak tonarm med mjukdämpningskontroll

Effektiv tonarmslängd 195 mm

Allmänt

Strömförsörjning Modellen till Förenta staterna och

Kanada: 120 V/60 Hz nätspänning

Modellerna till europeiska länder: 230 V nätspänning, 50/60 Hz

Strömförbrukning 2 watt

Dimensioner Ca. 420 x 100 x 342 mm (b/h/d)

Vikt 2,7 kg

Medföljande tillbehör

45-varvs adapter (1)

Skivtallrik (med drivrem) (1)

Gummimatta (1)

Dammlock (1)

Rätt till ändringar förbehålles.

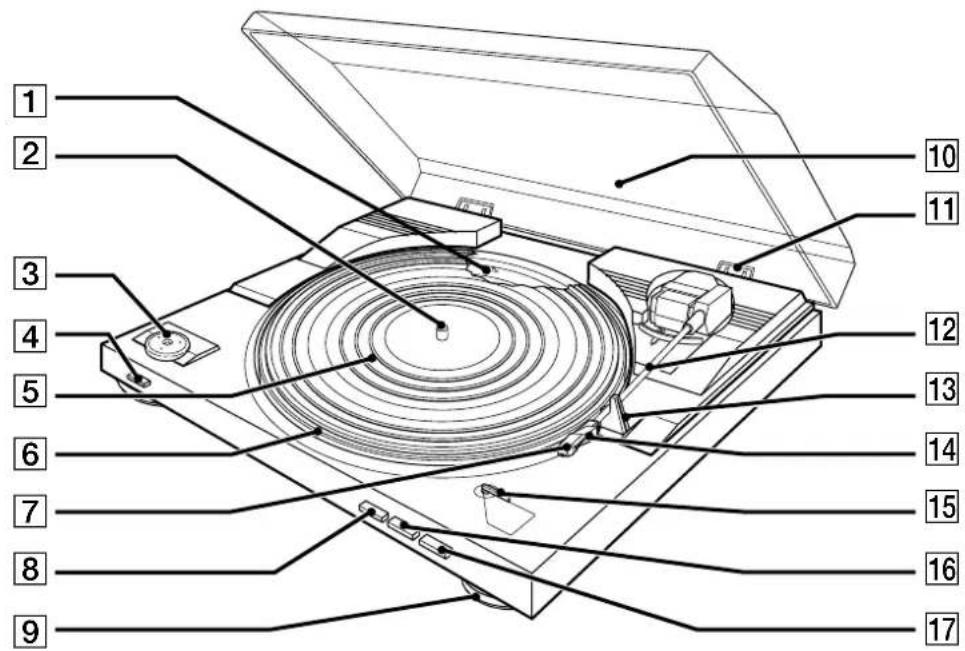

Delarna och reglagen

1 Ekvaliseringsomkopplare (EQ)
2 Skivtallriksaxel
3 45-varvs adapter
4 Varvtalsväljare
5 Gummimatta
6 Skivtallrik
7 Pickup och pickuphuvud
8 Knapp för skivspelningsstart (START)
9 Isolerande fot

10 Dammlock
11 Gångjärn
12 Tonarm
13 Tonarmsstöd
14 Lyftkrok
15 Väljare för skivformat (SIZE SELECTOR)
16 Knapp för skivspelningsstopp (STOP)
17 Knapp för tonarmens upphöjning/nedsänkning (UP/DOWN)
