BEDIENUNGSANLEITUNG PS-LX250 SONY

Bedienungsanleitung DE

Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät keinem Regen und keiner Feuchtigkeit aus.

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Um Feuergefahr zu vermeiden, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab. Stellen Sie auch keine brennenden Kerzen auf das Gerät. Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, stellen Sie keine Gefäße mit darin enthaltenen Flüssigkeiten, wie z. B. Vasen, auf das Gerät.

Zur besonderen Beachtung

Zur Sicherheit

• Vergewissern Sie sich vor der Inbetriebnahme, daß die Betriebsspannung des Geräts mit der örtlichen Netzspannung übereinstimmt.
• Sollte ein fester Gegenstand oder Flüssigkeit in das Gehäuse gelangen, trennen Sie das Gerät ab und lassen Sie es von einem Fachmann überprüfen, bevor Sie es weiterverwenden.
• Trennen Sie das Gerät bei längerer Nichtverwendung von der Wandsteckdose ab. Zum Abtrennen fassen Sie stets am Stecker und niemals am Kabel an.
• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange es an einer Wandsteckdose angeschlossen ist.
• Das Typenschild mit Angabe der Betriebsspannung, der Leistungsaufnahme usw. befindet sich an der Rückseite.

Zur Aufstellung

• Stellen Sie das Gerät auf einer ebenen Unterlage auf.
• Stellen Sie das Gerät nicht in die Nähe von Fernsehgeräten, Haartrocknern, Leuchstoffröhren oder anderen Komponenten, von denen Störstrahlungen ausgehen können.
• Stellen Sie das Gerät so auf, daß es keinen Vibrationen von Lautsprechern, zugeschlagenen Türen usw. ausgesetzt ist.
• Halten Sie das Gerät von direktem Sonnenlicht, extremen Temperaturen, starker Staubentwicklung und Feuchtigkeit fern.

Zur Wiederverpackung

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport sicher wieder verpacken zu können.

Bei weiterführenden Fragen wenden Sie sich bitte an den nächsten Sony Händler.

Willkommen!

Wir beglückwünschen Sie zum Kauf dieses Sony Plattenspielers. Lesen Sie vor der Inbetriebnahme die Anleitung sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen gut auf.

Was Sie noch über die Anleitung wissen sollten

Folgendes Symbol wird in der Anleitung verwendet:

Tips und Hinweise zur Bedienungserleichterung.

INHALTSVERZEICHNIS

Vorbereitung

Auspacken 3

Zusammenbau des Plattenspielers 4

Anschluß des Plattenspielers 4

Betrieb

Abspielen einer Schallplatte 5

Zusatzinformationen

Wartung 6

Störungsüberprüfungen 7

Technische Daten 7

Bezeichnung der Teile 8

Auspacken

Vergewissern Sie sich, daß die folgenden Teile vorhanden sind:

• Plattenteller (mit Antriebsriemen) (1)
  • Gummimatte (1)
  • Zarge (mit Scharnieren) (1)
  • 45-UpM-Adapter (1)

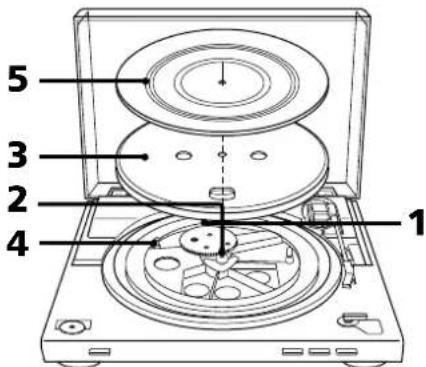

Zusammenbau des Plattenspielers

1 Stellen Sie den EQ-Schalter wie folgt je nach dem Typ der Anschlußbuchsen an der Stereoanlage (am Verstärker) ein.

• Wenn der Plattenspieler an den PHONO-Buchsen der Stereoanlage (des Verstärkers) angeschlossen ist →auf OFF.
• Wenn die Stereoanlage (der Verstärker) keine PHONO-Buchsen besitzt und der Plattenspieler an den AUX- oder VIDEO-Buchsen angeschlossen ist →auf ON.

2 Bewegen Sie die Metallteile am großen Zahnrad in Pfeilrichtung.

Wenn der Plattenspieler nach dem Zusammenbau oder einem Transport eingeschaltet wird

Manchmal beginnt sich der Plattenteller zu drehen und der Tonarm senkt sich ab, obwohl START nicht gedrückt wurde.

Drücken Sie in einem solchen Fall STOP, damit der Tonarm auf seine Auflage zurückkehrt.

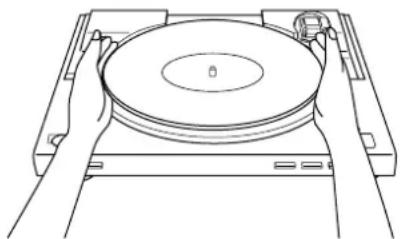

3 Legen Sie den Plattenteller vorsichtig auf die Achsspindel.
4 Ziehen Sie den Antriebsriemen mit Hilfe des Bandes über die Antriebswelle. Vergessen Sie anschließend nicht, das Band zu entfernen.

5 Legen Sie die Gummimatte auf den Plattenteller.

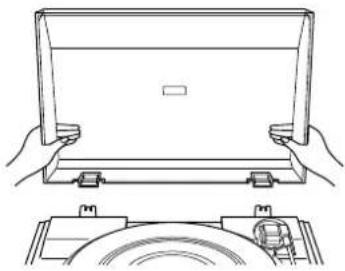

Anbringen der Zarge

Setzen Sie die Scharnieren der Zarge in die Halterungen an der Gehäuserückseite ein.

Anschluß des Plattenspielers

Das Cinchkabel ist fest an der Rückseite des Gehäuses angebracht.

1 Stecken Sie den weißen Stecker des Kabels in die weiße Buchse (L) und den roten in die rote Buchse (R). Achten Sie darauf, daß die Stecker fest eingesteckt sind, da sonst Störgeräusche auftreten können.

Stellen Sie den EQ-Schalter wie folgt je nach dem Typ der Anschlußbuchsen ein. Siehe hierzu Schritt 1 im Absehnitt „Zusammenbau des Plattenspielers“.

Anschluß des Netzkabels

Wenn alle anderen Anschlüsse hergestellt sind, schließen Sie das Netzkabel an eine Wandsteckdose an.

Hinweis

Stellen Sie das System so auf, dass der Netzstecker bei Problemen schnell aus der Wandsteckdose gezogen werden kann.

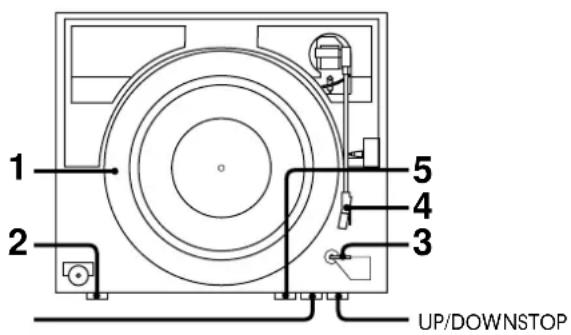

Abspielen einer Schallplatte

1 Legen Sie die Schallplatte auf den Plattenteller.

Legen Sie nur eine einzige Platte auf den Plattenteller. Wenn mehrere Platten auf den Teller gelegt werden, kann die Nadel die Rillen nicht einwandfrei abtasten, und es kommt zu Beeinträchtigungen der Tonqualität.

2 Stellen Sie an der Drehzahlwahltaste die gewünschte Drehzahl ein.
3 Stellen Sie SIZE SELECTOR auf 17 oder 30.
4 Klappen Sie die Schutzkappe auf, so daß die Nadel frei liegt, und schließen Sie die Zarge.
5 Drücken Sie START. Der Plattenteller beginnt sich zu drehen.
6 Stellen Sie die Lautstärke am Verstärker ein.

Zum Beenden der Wiedergabe

Drücken Sie STOP.

Zum kurzzeitigen Anhalten der Wiedergabe

Drücken Sie die UP/DOWN-Taste, damit der

Tonabnehmer von der Platte abhebt.

Um einen anderen Plattenteil zu hören

1 Drücken Sie die UP/DOWN-Taste.
2 Bewegen Sie den Tonarm zur gewünschten Stelle.
3 Drücken Sie die UP/DOWN-Taste.
Der Tonarm senkt sich auf die Platte ab.

Zum Abspielen einer 17-cm-Platte

Legen Sie den mitgelieferten 45-UpM-Adapter auf die Achsspindel.

Nach dem Abspielen der Platte nehmen Sie den Adapter wieder ab und legen Sie ihn in das Adapterfach zurück.

Wartung

Reinigung der Nadel und der Platte

Nadel und Platte sollten vor dem Abspielen stets gereinigt werden, um eine vorzeitige Abnutzung zu verhindern.

Streichen Sie mit einem hochqualitativen

Reinigungspinsel von hinten nach vorne über die

Nadel. Versuchen Sie niemals, die Nadel mit den

Fingern zu reinigen. Wenn Sie einen flüssigen

Nadelreiniger verwenden, achten Sie darauf, daß die Nadel nicht zu feucht wird.

Zur Reinigung der Platte wischen Sie mit einem hochqualitativen Plattenreiniger gründlich über die Platte.

Reinigung des Gehäuses und der Zarge

Reinigen Sie das Gehäuse und die Zarge regelmäßig mit einem weichen, trockenen Tuch. Zum Entfernen von hartnäckiger Verschmutzung verwenden Sie ein mit milder Reinigungslösung angefeuchtetes Tuch.

Lösungsmittel wie Alkohol, Benzin oder Verdünner dürfen nicht verwendet werden, da sie das Material angreifen.

Auswechseln der Nadel

Die Nadel besitzt eine Lebensdauer von etwa 500

Betriebsstunden. Wechseln Sie die Nadel rechtzeitig aus, um optimale Tonqualität sicherzustellen und die Platte zu schonen.

Zum Auswechseln der Nadel wenden Sie sich an den nächsten Sony Händler.

Auswechseln der Nadel

1 Schalten Sie den Verstärker aus.
2 Schützen Sie die Nadel mit der Schutzkappe.

3 Ziehen Sie den Nadelträger vom Tonabnehmer ab.

4 Setzen Sie die neue Nadel in den Tonabnehmer ein.

Störungsüberprüfungen

Bevor Sie die folgenden Störungsliste durchgehen, vergewissern Sie sich, daß:

• das Netzkabel sicher angeschlossen ist;
• die Lautsprecherkabel sicher angeschlossen sind.
Wenn das Problem anhand der folgenden Zusammenstellung nicht behoben werden kann, wenden Sie sich an den nächsten Sony Händler.

Der Tonarm überspringt Spuren, gleitet über die Platte oder bewegt sich nicht.

Der Plattenspieler steht nicht waagerecht. Den Plattenspieler auf eine waagerechte Unterlage stellen.
Die Platte ist verschmutzt oder verkratzt. Die Platte mit einem handelsüblichen Plattenreiniger reinigen oder eine andere Platte abspielen.

Schlechte Tonqualität, starke Störgeräusche, Tonaussetzer usw.

Die Nadel ist verschmutzt oder abgenutzt. Die Nadel mit einem Nadelreinigungspinsel säubern bzw. die Nadel auswechseln (siehe Seite 6).
Die Platte ist verschmutzt oder verstaubt. Die Platte mit einem hochqualitativen Plattenreiniger säubern.

Rumpelgeräusch oder Heulen niedriger Frequenz\*.

Der Plattenspieler steht zu dicht neben den Lautsprechern. Die Lautsprecher weiter vom Plattenspieler entfernen.

Die Drehzahl stimmt nicht.

Die Drehzahl entsprechend der Angabe auf der Schallplatte einstellen (bei einer Platte mit 33 ^1 / _3 UpM auf „33“ und bei einer Platte mit 45 UpM auf „45“ einstellen).

Der Riemen ist beschädigt.

- Den Riemen auswechseln. Einzelheiten erfahren Sie bei Ihrem Sony Händler.

Der Plattenteller dreht sich nicht.

▶Darauf achten, daß das Netzkabel fest in die Steckdose eingesteckt ist.

Der Riemen ist gerissen.

→Den Riemen auswechseln. Einzelheiten erfahren Sie bei Ihrem Sony Händler.

Der Ton ist zu leise oder verzerrt.

Der Plattenspieler ist nicht an den Phonoeingängen des Verstärkers angeschlossen (siehe Seite 4).

* Das Heulgeräusch entsteht durch eine akustische Rückkopplung: Die Schallschwingungen von den Lautsprechern werden über die Luft oder feste Gegenstände (Bücherregal, Schrank oder Fußboden) zum Plattenspieler und zur Nadel übertragen, gelangen zum Verstärker und schließlich wieder zu den Lautsprechern.

Technische Daten

Motor und Plattenteller

Antriebssystem Riemenantrieb
Motor Gleichstrommotor
Plattenteller 295 mm Durchmesser, Aluminiumguß
Drehzahlen 2 Drehzahlen (33 ^1/_3 und 45 UpM)
Gleichlaufschwankungen Unter 0,25% (WRMS)
Signal-Rauschabstand Über 50 dB (DIN-B)

Tonarm

Typ Dynamisch ausbalancierter, gerader
Tonarm mit effektivem Dämpfer
Effektive Armlänge 195 mm

Allgemeines

Stromversorgung USA- und Kanada-Modell: 120 V
Wechselspannung, 60 Hz
Europa-Modell: 230 V
Wechselspannung, 50/60 Hz

Leistungsaufnahme 2 W

Abmessungen ca. 420 x 100 x 342 mm (B/H/T)

Gewicht 2,7 kg

Mitgeliefertes Zubehör

45-UpM-Adapter (1)
Plattenteller (mit Antriebsriemen) (1)
Gummimatte (1)
Zarge (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

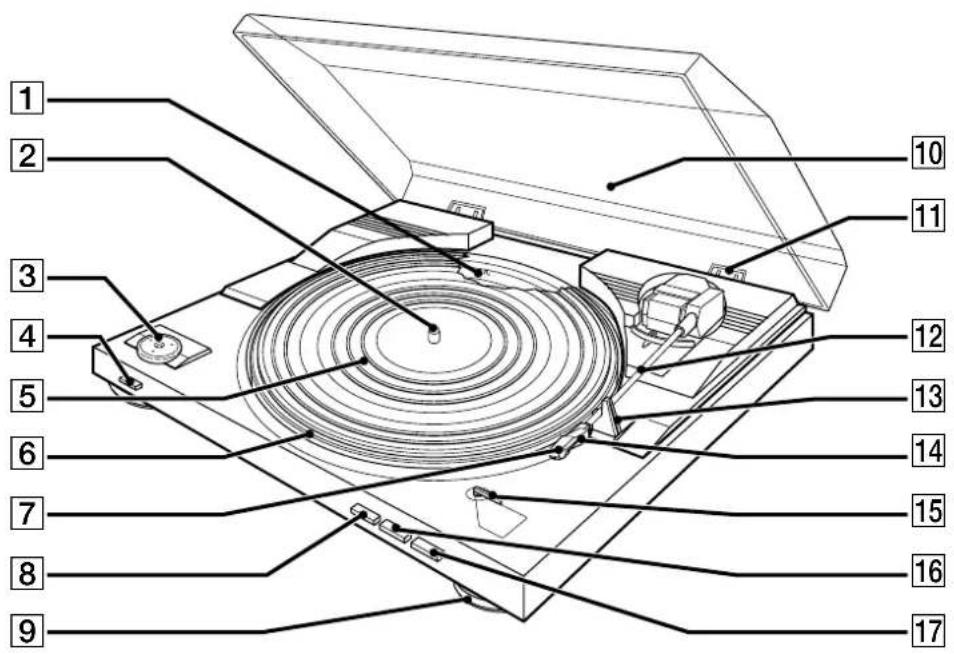

Bezeichnung der Teile

1 EQ-Schalter
2 Achsspindel
3 45-UpM-Adapter
4 Drehzahlwahltaste
5 Gummimatte
6 Plattenteller
7 Tonabnehmer und Tonarmkopf
8 START-Taste
9 Isolierfuß

10 Zarge
11 Scharnier
12 Tonarm
13 Tonarmauflage
14 Fingersteg
15 SIZE SELECTOR-Wähler
16 STOP-Taste
17 UP/DOWN-Taste
