Producttype	Autoradio met CD/MP3-speler en RDS
Merk	Marquant
Model	MCR-632
Afmetingen (ca.)	180 x 50 x 160 mm (1-DIN)
Gewicht (ca.)	1,0 kg
Stroomvoorziening	12 V gelijkstroom (voertuigboordnet)
Uitgangsvermogen	4 x 50 W (max.)
Frequentiebereiken	FM 1, 2, 3 en AM (niet nader gespecificeerd)
RDS-functies	PI, PS, AF, TP, TA, EON, PTY
Verkeersinformatie (TA)	Automatische onderbreking en verhoging van het volume
Equalizer-voorinstellingen	Verschillende geluidsprofielen (bijv. Rock, Pop, Klassiek)
CD-weergave	Audio-CD en MP3-CD
MP3-extra functies	Directe titelzoeken, bestandszoeken, mapzoeken
Weergavemodi	Herhaling (RPT), willekeurige weergave (SHF), scan (SCN)
Bedieningselementen	Draaiknop voor volume, knoppen voor band, EQ, modus, zendergeheugen
Display	LCD met bedrijfsindicatoren en RDS-informatie
Aansluitingen	ISO-stekker, antenneaansluiting
Reiniging	Afvegen met een zachte, droge doek; geen agressieve reinigingsmiddelen
Veiligheidsinstructies	Alleen gebruiken in voertuigen met 12V-boordnet; beschermen tegen vocht
Reparatie en reserveonderdelen	Bij defecten een vakwerkplaats raadplegen; reserveonderdelen verkrijgbaar via de klantenservice

Veelgestelde vragen - MCR-632 Marquant

Hoe schakel ik tussen radio- en CD-modus?

Druk op de knop MODE (6) om te kiezen tussen radio en CD.

Hoe sla ik een radiozender op op een geheugenknop?

Stel de gewenste zender in en houd een van de zes geheugenknoppen (bijv. M1) langer dan 1 seconde ingedrukt. Een geluidssignaal bevestigt de opslag.

Hoe activeer ik de verkeersinformatiefunctie (TA)?

Druk kort op de TA-knop. In het display verschijnt 'TA'. Bij verkeersinformatie wordt de weergave onderbroken en het volume automatisch verhoogd.

Waarom schakelt de radio kort naar een andere zender?

Dit gebeurt in de EON TA-modus wanneer de huidige zender EON-informatie uitzendt. De radio schakelt kort naar de zender met verkeersinfo. U kunt de modus instellen op LOCAL of DISTANCE om ongewenste omschakelingen te voorkomen.

Hoe kan ik een nummer op CD herhalen?

Druk in de CD-modus op de knop RPT (22). Het huidige nummer wordt continu herhaald. Opnieuw indrukken stopt de herhaling.

Hoe zoek ik een MP3-bestand op naam?

Druk meerdere keren op de knop AMS (MP3) tot 'Searching File Name' verschijnt. Kies vervolgens met de knoppen TUNE/SKIP TRACK UP/DOWN de beginletter. Bevestig met BND/LOU (ENTER).

Hoe kan ik de geluidsinstellingen aanpassen?

Druk kort op de SEL-knop om te wisselen tussen Bass, Treble, Fader en Balance. Met de knoppen AUDIO ^ en AUDIO V stelt u de gekozen waarde in.

Wat betekenen de indicaties 'TA SEEK' en 'ALARM P1' in het display?

'TA SEEK' geeft aan dat de radio zoekt naar een zender met verkeersinformatie. 'ALARM P1' is een RDS-alarmmodus. Deze verschijnen in het instellingenmenu, dat u oproept door lang op de SEL-knop te drukken.

Hoe werp ik de CD uit?

Klap de frontplaat naar beneden en druk op de EJ-knop (48). De CD wordt uitgeworpen.

Kan ik de frontplaat verwijderen?

Ja, druk op de losmaakknop (7) om de frontplaat te verwijderen. Dit dient als diefstalbeveiliging.

GEBRUIKSAANWIJZING MCR-632 Marquant

• Kies een plaats om het apparaat te bevestigen waar het de normale handelingen van de bestuurder niet hindert.
• Bevestig de bedrading tijdelijk en verzeker u ervan dat alles correct is aangesloten en dat het apparaat naar behoren functioneert, vóór u het definitief installeert.
• Gebruik alleen de onderdelen die bij het apparaat geleverd worden om van een correcte installatie verzekerd te zijn. Het gebruik van niet goedgekeurde onderdelen kan storingen tot gevolg hebben.
• Raadpleeg uw plaatselijke dealer als de installatie vraagt om het boren van gaten of andere aanpassingen aan het voertuig.
• Installeer het apparaat zo dat het de bestuurder niet in de weg zit en passagiers niet kan verwonden als er plotseling gestopt moet worden, zoals bij een noodstop.
• Als het apparaat wordt geïnstalleerd onder een hoek van meer dan 30° ten opzichte van het horizontale vlak, zou het niet optimaal kunnen functioneren.

- Vermijd installatie van het apparaat op plaatsen waar het wordt blootgesteld aan hoge temperaturen, zoals van direct zonlicht of hete lucht, van de verwarming, of waar het wordt blootgesteld aan stof, vuil, of overmatige trilling.

DIN VOOR/ACHTER MONTAGE

Dit apparaat kan correct worden geïnstalleerd ofwel van "voren" (conventionele DIN voor-montage), ofwel van "achteren" (DIN achter-montage, met gebruikmaking van schroefdraad gaten aan de zijkant van de behuizing van het apparaat). Voor details zie de volgende geïllustreerde installatiemethoden.

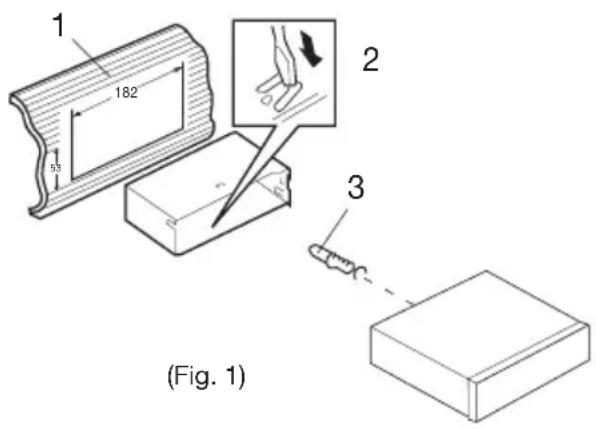

DIN VOOR MONTAGE (METHODE A)

Installatie van het apparaat

1. Dashboard
2. Houder

Schuif eerst de houder in het dashboard en kies dan de juiste lipjes al naargelang de dikte van het dashboard materiaal.

Buig de lipjes naar binnen om de houder op zijn plaats vast te zetten.

1. Schroef vast

Verwijderen van het apparaat

Gebruik de band in elk geval om de achterkant van het apparaat op zijn plaats te houden. De band kan met de hand verbogen worden tot de gewenste hoek.

1. gewone oplegring

2. frame

3. steek vingers in de groef in de voorkant van het frame en trek om het frame te verwijderen. (om het frame opnieuw vast te maken de kant met de groef neerwaarts richten en vastmaken)
4. Hefboom

Steek de hefboompjes die bij het apparaat geleverd worden in de groeven aan beide zijden van het apparaat zoals aangegeven in de afbeelding tot ze klikken. Trekken aan de hefboompjes maakt het mogelijk het apparaat uit het dashboard te verwijderen.

DIN ACHTER MONTAGE (METHODE B)

Installatie met gebruik van de schroefgaten aan de zijkant.

Vastmaken van het apparaat aan de radio montagebeugel van de fabriek.

1. Kies een positie waar de schroefgaten van de beugel en de schroefgaten van het apparaat op één lijn zitten (passen) en schroef de schroeven op twee plaatsen aan elke zijde vast. Gebruik ofwel platbolkopschroeven (5 x 5 mm) of schroeven met verzonken kop (4 x 5 mm), afhankelijk van de schroefgaten in de beugel.

2. schroef

3. radio montagebeugel van fabriek
4. dashboard of console
5. haak (verwijder dit onderdeel)

N.B.: De montagedoos, buitenste afwerkrand en hulp staaf worden niet gebruikt bij installatiemethode B.

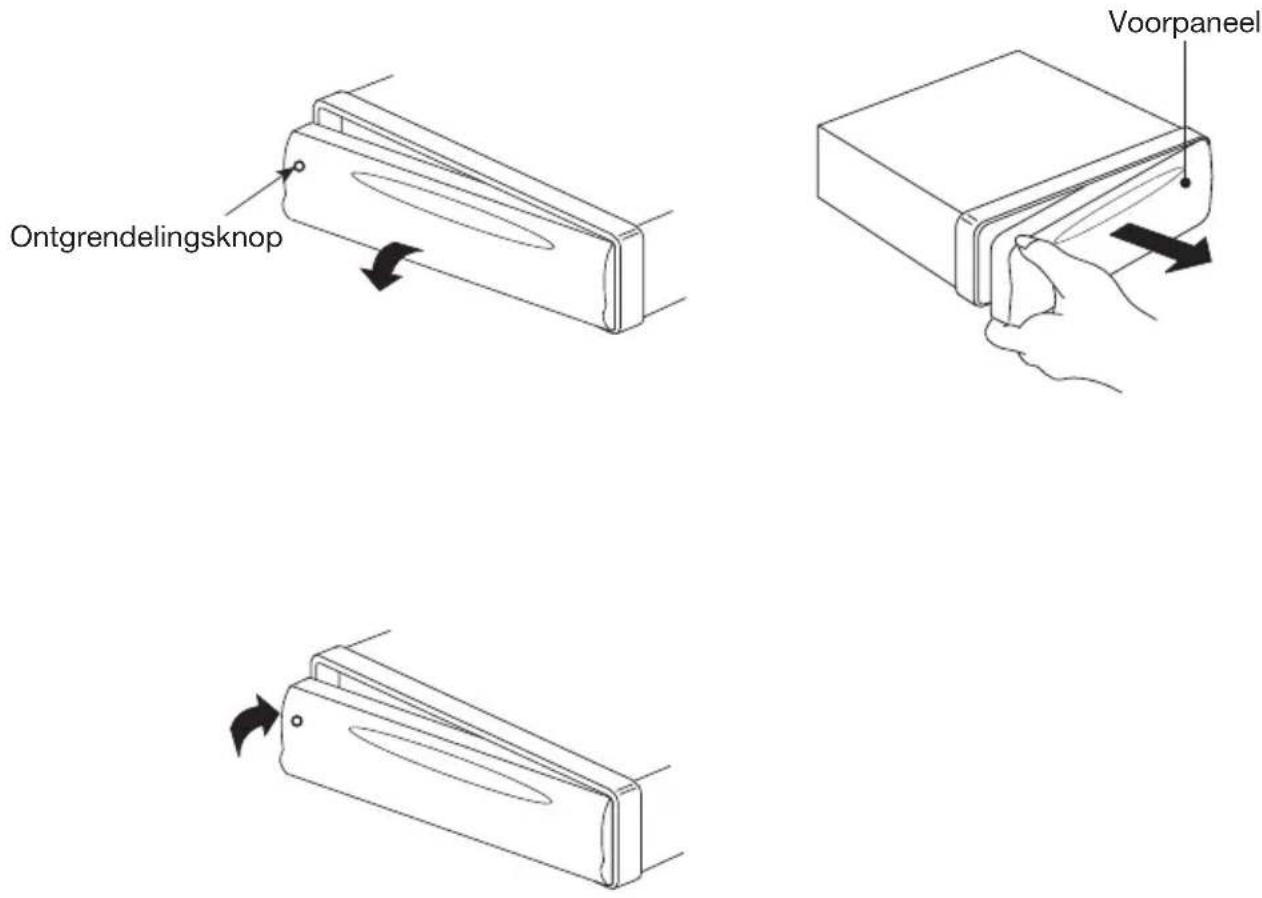

VERWIJDEREN EN INSTALLEREN VAN HET VOORPANEEL

1. Druk op de vrijmakingsknop en trek het voorpaneel er af. Bewaar het voorpaneel in de houder.
2. Om het voorpaneel te installeren, schuif het in de behuizing en zorg dat het paneel correct geïnstalleerd is, anders kunnen op het display abnormale dingen verschijnen of kunnen sommige toetsen niet goed functioneren.

VERWIJDEREN VAN HET VOORPANEEL

AANSLUITING VAN KABELS

Let op!

1. Gebruik de adaptersteker van de autoradio om een veilige elektrische verbinding te maken.
2. Belangrijk! Let erop, dat de oranje geheugenkabel aan de constante +12V voeding aangesloten moet zijn (voor zendergeheugen).
3. Nadat alle verbindingen zijn voltooid, druk op de "RESET" (24) knop.

Antenne-relais kabel

Een geel kabel is bijgeleverd voor relais besturing van antenne. Het relais activeert de antenne automatisch en brengt hem omhoog als het apparaat wordt aangezet en trekt hem weer terug als het apparaat wordt uitgeschakeld.

WAARSCHUWING:

Bevestig de geel kabel niet aan motorbedrading of schade aan het apparaat kan het gevolg zijn.

KABELAANSLUITINGEN

    A --> I["ORANJE"]
    I --> J["ZWART"]
    I --> K["GEEL"]

    A --> L["RCA KABEL"]
    L --> M["(GRIJS) Rechts ROOD"]
    L --> N["Links WIT"]

    G --> O["WIT"]
    G --> P["WIT/ZWART"]

    H --> Q["GROEN"]
    H --> R["GROEN/ZWART"]

    A --> S["PAARS"]
    S --> T["PAARS/ZWART"]

    A --> U["GRIJS"]
    U --> V["GRIJS/ZWART"]

    A --> W["RECHTER LUIDSPR. VOOR"]

    A --> X["RECHTER LUIDSPR. ACHTER"]

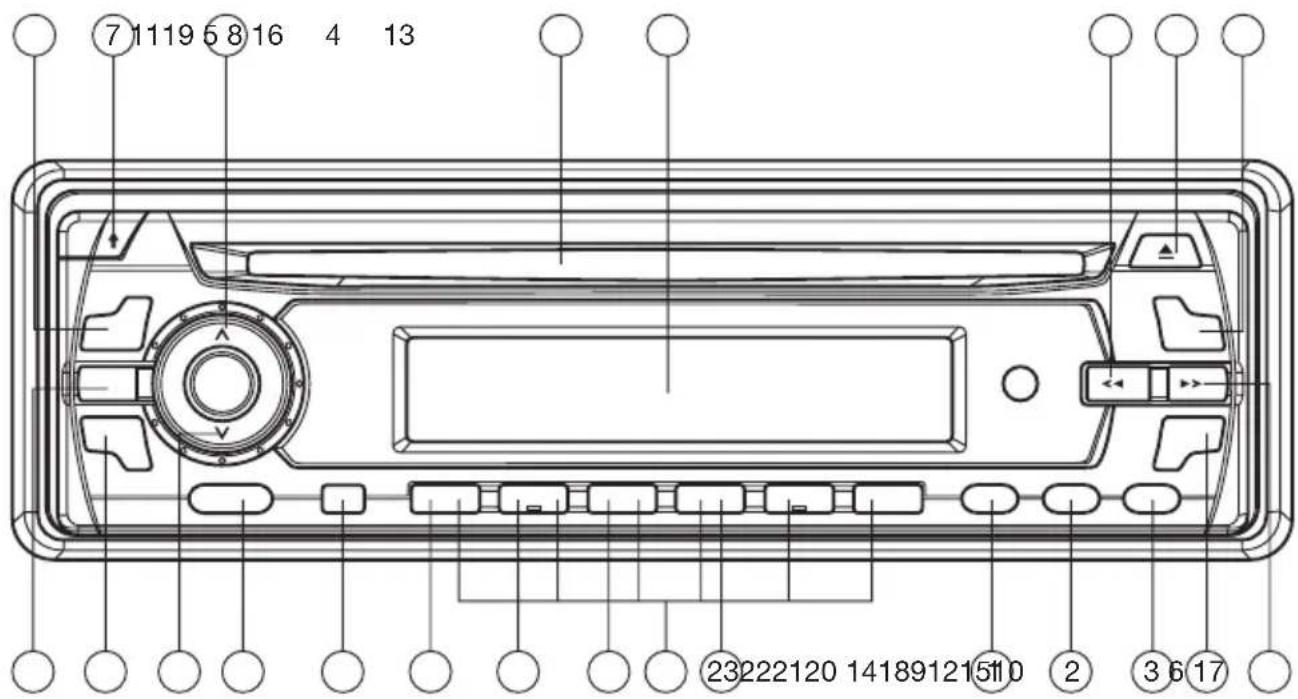

TOETSEN EN KNOPPEN

Bedienungselemente

PWR-toets (9) indrukken om de installatie aan te zetten. PWR opnieuw indrukken om haar uit te schakelen.

Vereiste Voeding : DC 12 Volts, Negatieve Aarde

Maten Kast : 178 (BR) x 160 (D) x 50 (H) mm

Maximum Uitgangsvermogen : 4 x 7W

RADIO

FM

Frequencies : 87.5 tot 108 MHz

IF : 10.7 MHz

Gevoeligheid (S/N = 30 dB) : 4 μV

Stereo Scheiding : > 25 dB

Symtoom Oorzaak Oplossing
Geen spanning. Autoc	contact is niet aan. Als de voeding	correct is aangesloten aan de accesoires aansluiting van de auto, zet de contactsleutel in de stand “ACC”.
	Zekering doorgebrand. Vervang	de zekering.
CD kan niet Eer zit al ingebracht of speler. de uitgeworpen worden. CD is verkeer	een CD in de Haal CD uit de speler en doe
	om Breng CD in met label naar ingebracht. boven.
	CD is erg vuil of Maak CD schoon of probeer beschadigd. een andere.
	Temperatuur in de auto is te hoog.	Laat afkoelen tot temperatuur normaal is.
	Condensatie.	Zet CD speler ongeveer een uur uit en probeer dan opnieuw.
Geen geluid.	Volume staat te laag.	Pas volume naar wens aan.
	Kabels zijn niet goed aangesloten.	Controleer de verbindingen.
Bedieningstoetsen werken niet.	De ingebouwde micro- Druk op de RESET knop.computer werkt niet goed het voorpaneel zit niet goed op als gevolg van ruis.	zijn plaats.
Overslaan van geluid.	Het apparaat zit onder een Installeer het apparaat onder hoek van meer dan 30°. een hoek van minder dan 30°.
	De CD is erg vuil of beschadigd. een nieuwe.	Maak de CD schoon of probeer
Radio werkt niet.	Antennekabel is niet Maak de antennekabel goed aangesloten.	vast.
	Het signaal is te zwak.	Zoek handmatig een station.
