GEBRUIKSAANWIJZING BMK-F 125 BERBEL

NL Wandkast voor afzuigsystemen

NL Montagehandleiding voor de modellen

Montagehandleiding voor:

• Wandkast BMK-F 125
• Wandkast BMK-F 150
• Wandkast BMK-L 125
• Wandkast BMK-L 150
• Wandkast BMK-Z 150

De beschrijvingen zijn voor alle modellen identiek.

Er wordt apart op de verschillen gewezen.

Afbeeldingen tonen:

• Wandkast BMK-F 150
• Originelehandleiding.
• Deel van het product.
• Wijzigingenvoorbehouden.

- Vermenigvuldiging, nadruk en doorgave alleen met toestemming.

Veiligheidsinstructies

⚠ GEVAAR!

Aanwijzingen met het woord GEVAAR waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg zal hebben.

⚠ WAARSCHUWING!

Aanwijzingen met het woord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg kan hebben.

⚠️VOORZICHTIG!

Aanwijzingen met het woord VOORZICHTIG waarschuwen voor een situatie die licht of middelzwaar letsel tot gevolg kan hebben.

ATTENTIE!

Aanwijzingen met het woord ATTENTIE waarschuwen voor een situatie die materiële schade of milieuschade tot gevolg kan hebben.

Verklaring van de symbolen, tekst

Oproep tot actie

- Opsomming

→ Verwijzing naar andere plaatsen in dit document

Verwijzing naar andere documenten die in acht genomen moeten worden

Verklaring van de symbolen, afbeeldingen

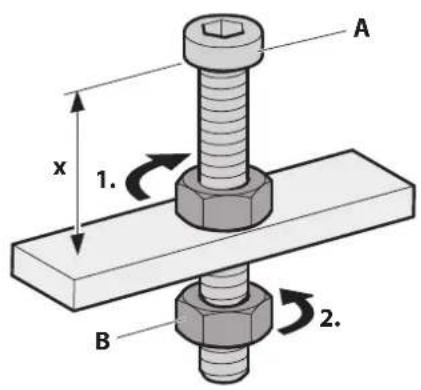

A x 1. B 2.

■ Accentuering van de actiegedeeltes met vlakken

1. Handelingsstappen met nummering

A Benaming onderdelen met hoofdletters
x Maten met kleine letters of eenheden in mm
Bewegings- en richtingspijlen

Inhoudsopgave

1. Veiligheidsinformatie 58

1.1 Doelmatig gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
1.2 Geautoriseerde doelgroepen .....58
1.3 Algemene veiligheidsinstructies .....58

2. Productinformatie....59

2.1 Productvarianten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
2.2 Productoverzicht 59
2.3 Leveringsomvang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
2.4 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

3. Montage 61

3.1 Veiligheidsinstructies voor de montage . . . . . . . . . .61
3.2 Eisen aan de montageplaats....61
3.3 Eisen aan de muurdoorvoeropening. . . . . . . . . . . 62
3.4 Eisen aan de afzuigleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
3.5 Montagestappen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

3.5.1 Montage voorbereiden 63
3.5.2 Apparaat uitpakken 64
3.5.3 Beschermrooster aanbrengen (alleen bij variant BMK-Z)....64

3.5.4 Apparaat buiten monteren.... 65
3.5.5 Apparaat binnen aansluiten – variant BMK-F of BMK-Z....67
3.5.6 Apparaat binnen aansluiten – variant BMK-L 68
3.5.7 Controle en inbedrijfstelling uitvoeren ..... 68

4. Reiniging....69

5. Reparaties....70

5.1 Veiligheidsinstructies voor het uitvoeren van reparaties....70
5.2 Onderhoud. 70
5.3 Verhelpen van storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

6. Demontage....71

7. Verwerking van afvalstoffen....72

7.1 Verpakking afvoeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
7.2 Apparaat afvoeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

8. Contact....73

1. Veiligheidsinformatie

Het apparaat dient voor het naar buiten afzuigen van kookdampen. Het apparaat vormt de afsluiting van de afzuigleiding en gaat bij gebruik van de afzuigkap automatisch open.

BMK-Z

Het apparaat dient voor de toevoer van frisse lucht. In geopende toestand wordt de lucht tussen binnen en buiten uitgewisseld.

Gebruik van het apparaat alleen in combinatie met een afzuigkap. Het apparaat is uitsluitend bestemd voor het gebruik in particuliere huishoudens.

Het gebruik van het apparaat is alleen toegestaan in technisch onberispelijke staat en na correcte montage. Elk ander gebruik geldt als niet doelmatig.

Tot het doelmatig gebruik behoort ook het lezen en opvolgen van deze handleiding.

1.2 Geautoriseerde doelgroepen

Elektrotechnische werkzaamheden alleen laten uitvoeren door gekwalificeerde elektromonteurs conform DIN VDE 0100. Eisen aan gekwalificeerde elektromonteurs:

• Basiskennis van de elektrotechniek.
- Kennis van de landspecifieke bepalingen en normen (in Duitsland b.v. DIN VDE 0100, deel 701).
- Kennis van de toepasselijke veiligheidsvoorschriften.
- Kennis van de toepasselijke wettelijke voorschriften voor gasinstallaties (in Duitsland bijv. de technische regels voor gasinstallaties TRGI).
• Kennis van deze handleiding.

Montage en reparaties alleen door gekwalificeerd, deskundig personeel. Eisen aan gekwalificeerd, deskundig personeel:

• Kennis van de bepalingen voor veiligheid op de werkplek (ARBO).
  • Kennis van de bevestigingstechniek.
• Basiskennis van de ventilatietechniek.
• Ervaring in het gebruik van elektrische en mechanische werktuigen.
• Kennis van het lezen van technische tekeningen.
  • Kennis van deze handleiding.

Reparaties door gebruiker. Eisen aan de gebruikers:

• Kennis van deze handleiding.

Voor de volgende gebruikers gelden bijzondere eisen:

• Kinderen vanaf 8 jaar.
• Personen met een verminderd fysiek, sensorisch of mentaal vermogen.
• Personen met gebrek aan ervaring en kennis.

Deze gebruikers mogen alleen actief zijn bij het onderhouden. Bijzondere eisen:

• Er is toezicht op de gebruikers.
- De gebruikers worden geïnstrueerd over het veilig gebruik van het apparaat.
- Gebruikers begrijpen de gevaren bij het omgaan met het apparaat.
- Kinderen mogen niet met het apparaat spelen.

1.3 Algemene veiligheidsinstructies

⚠ WAARSCHUWING!

Gevaar door veronachtzaming van de montagehandleiding!

Deze handleiding bevat belangrijke informatie voor een veilige omgang met het apparaat. Er wordt apart op mogelijke gevaren gewezen.

Lees deze handleiding zorgvuldig door.
De veiligheidsinstructies in deze handleiding moeten worden opgevolgd.
Berg de handleiding vrij toegankelijk op.

Het apparaat mag uitsluitend met het volgende stekkernetdeel worden gebruikt: type "EM1012CHES" van de firma EDACPOWER Electronics Co., Ltd.

In de volgende gevallen aanvaardt de fabrikant geen aansprakelijkheid voor schade:

• Bij veronachtzaming van deze handleiding.
- Bij ondoelmatig gebruik van het apparaat.
- Bij ondeskundige montage en ondeskundig gebruik van het apparaat.
- Bij gebruik van het apparaat door niet geautoriseerde doelgroepen.
- Bij omzeiling van de veiligheidsvoorzieningen aan het apparaat.
- Bij gebruik van onderdelen (b.v. netkabel), die niet door de fabrikant vervaardigd of vrijgegeven zijn.

Meer veiligheidsinstructies staan in de desbetreffende hoofdstukken in deze handleiding.

→ "3.1 Veiligheidsinstructies voor de montage" (pagina 61).
→ "5.1 Veiligheidsinstructies voor het uitvoeren van reparaties" (pagina 70).

2. Productinformatie

Het apparaat breidt de functies van de afzuigkap uit.

De wandkast gaat open bij gebruik van de afzuigkap. Na uitschakeling van de afzuigkap gaat de wandkast na een korte vertragingstijd dicht.

Bij gesloten wandkast is het afvoerkanaal geluids- en warmtegeïsoleerd afgedicht.

De handleiding van de afzuigkap moet in acht worden genomen.

2.1 Productvarianten

• BMK-F (met afstandsbediening – afzuigmodus) Het apparaat ontvangt de signalen van de afzuigkap van de fabrikant.
• BMK-L (met luchtbediening – afzuigmodus) Het apparaat ontvangt de signalen van een stromingsschakelaar in de sensorslang. Het apparaat kan worden gebruikt voor afzuigkappen van andere fabrikanten.
• BMK-Z (met afstandsbediening – luchttoevoermodus) Het apparaat ontvangt de signalen van de afzuigkap van de fabrikant. In combinatie met variant BMK-F of BMK-L kan het apparaat worden gebruikt als alternatief voor de raamcontactschakelaar. Bij combinatie met variant BMK-L is de uitbreidingset "Reedschakelaar" nodig.

2.2 Productoverzicht

A B C D

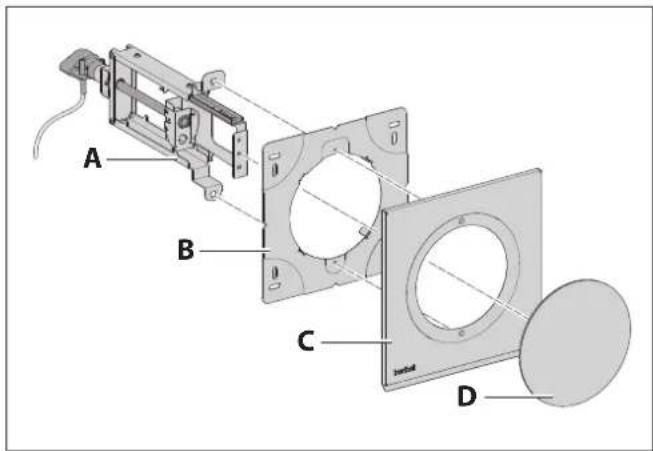

A Aandrijfeenheid

B Wandbevestiging

C Afdekplaat

D Wandkaststop met buitendeksel

ABCD

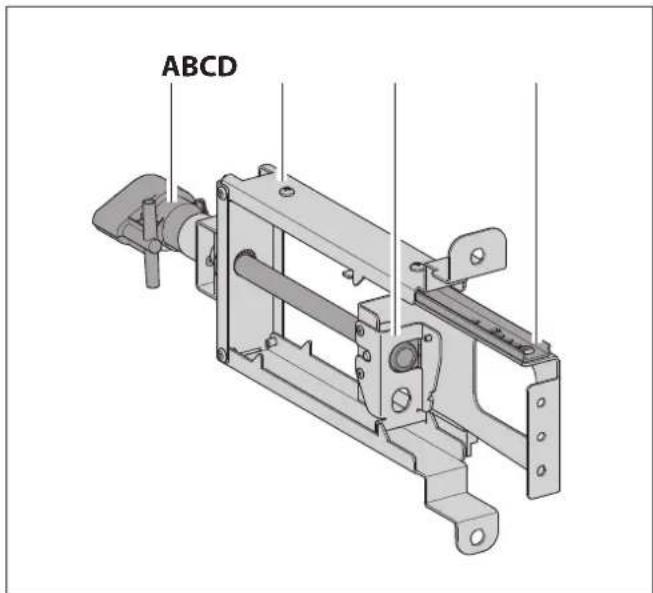

A Motor met besturingselektronica

B Frame

C Slede

D Transportrail

2.3 Leveringsomvang

A B

	BMK-... 125 BMK-... 150
Aansluitspanning 230 V / 50 Hz	230 V / 50 Hz
Totaal vermogen	3 W	3 W
Spanning aandrijfmotor	12 V	12 V
Openingsdruk	>40 Pa	>40 Pa
Breedte	230 mm	255 mm
Diepte	335 mm	335 mm
Hoogte	239 mm	264 mm
Gewicht netto	2,0 kg	2,25 kg

Informatie over het model (b.v. serienummer, bouwjaar) staat op het typeplaatje.

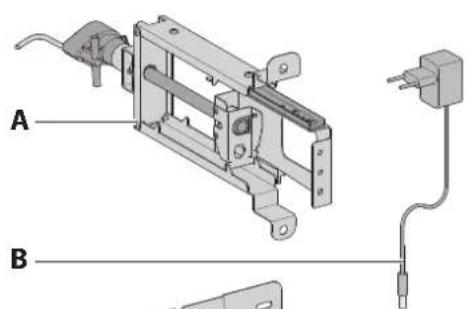

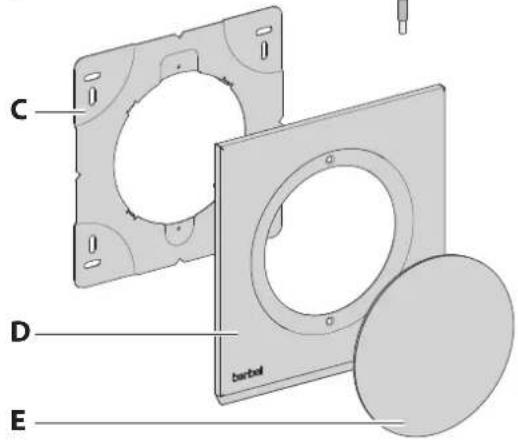

A Aandrijfeenheid

• met besturingsleiding, 3 m (BMK-F, BMK-Z)
• met sensorslang, 70 cm (BMK-L)

B Netadapter 12 Volt met aansluitkabel, 1 m

C Wandbevestiging

D Afdekplaat

E Wandkaststop met buitendeksel

F Schroeven met verzonken kop M4 x 5

G Rubberen mof voor kabeldoorvoer

H Universele schroeven 4,5 x 50

1 Nylon plug, 6 mm

J Montagehandleiding

K Y-kabel

L Beschermrooster (alleen BMK-Z)

M Draadadapter (alleen BMK-Z)

3. Montage

3.1 Veiligheidsinstructies voor de montage

⚠ WAARSCHUWING!

Gevaar door veronachtzaming van de montage-instructies!

Dit hoofdstuk bevat belangrijke informatie voor veilige montage van het apparaat.

Lees dit hoofdstuk voor de montage zorgvuldig door.
Volg de veiligheidsinstructies op.
■ Voer de montage uit zoals is beschreven.

• Montage alleen door gekwalificeerd, deskundig personeel.
  → "1.2 Geautoriseerde doelgroepen" (pagina 58).

- Elektrotechnische werkzaamheden alleen laten uitvoeren door gekwalificeerde elektromonteurs.

→ "1.2 Geautoriseerde doelgroepen" (pagina 58).

- Bij werkzaamheden op hoogte moet u letten op een stabiele stand (b.v. een stabiele keukentrap).

- Bewaar folie en andere delen van de verpakking op een plek die voor kinderen niet toegankelijk is.

- Het apparaat moet voor de montage onbeschadigd en in optimale staat zijn.

- De kabels mogen niet geknikt zijn, bekneld raken of worden beschadigd.

- De bevestiging van andere componenten (bijv. panelen, luchtkanalen) aan het apparaat is niet toegestaan.

- De vereiste netspanning moet met de aangegeven spanning op het typeplaatje overeenkomen.

→ "2.4 Technische gegevens" (pagina 60).

- Voor de montage moet ervoor gezorgd worden dat de elektrische voeding onderbroken is en blijft.

De elektrische voeding wordt pas ingeschakeld na de vraag hiertoe in de betreffende montagestap.

3.2 Eisen aan de montageplaats

⚠ WAARSCHUWING!

Levensgevaar door ondeskundige montage!

Het niet opvolgen van de omgevingscondities kan tot gevaarlijke situaties leiden, b.v. in de omgang met stroom of gas.

Zorg ervoor dat de eisen aan de montageplaats absoluut in acht genomen worden.

• Geen montage in omgevingen met explosiegevaar.
• Bij afzuigmodus en gelijktijdig gebruik van een ruimteluchtafhankelijke brander (b.v. rookkanaal) binnen één en dezelfde luchtmassa:
• Een veiligheidsvoorziening is absoluut noodzakelijk.
• De veiligheidsinrichting moet voorkomen, dat er gassen de ruimte binnengezogen worden.
• Er moet op worden gelet dat de onderdruk in de installatieruimte van de brander niet groter is dan 4 Pa.
• Er moet een vergunning voor de inbedrijfstelling (b.v. door schoorsteenveger) aanwezig zijn.

- De montage is alleen toegestaan aan draagkrachtige delen van het gebouw (massieve bouwwijze).

- Montage is alleen toegestaan aan loodrechte buitenwanden.

- Als de buitenmuur van isolatie is voorzien, moet geschikt bevestigingsmateriaal worden gebruikt.

- De elektrische installatie van het gebouw moet over een correcte aarding beschikken.

- De onderhavige netspanning moet met de aangegeven spanning op het typeplaatje overeenkomen.

- Binnen in het gebouw moet een afstand van max. 1m vanaf het apparaat een 230V-stopcontact voorhanden zijn.

- Uitstromende lucht moet ongehinderd kunnen ontsnappen. Geen hindering van de luchtstroom, b.v. door montage van voorwerpen op of boven het apparaat.

De nationaal geldende, wettelijke bepalingen moeten in acht genomen worden.

3.3 Eisen aan de muurdoorvoeropening

⚠ WAARSCHUWING!

Levensgevaar door ondeskundige montage!

Een opening in de muur beïnvloedt de statische eigenschappen van het gebouw, er bestaat instortingsgevaar. De uitvoering is alleen door een vakbedrijf toegestaan.

Zorg ervoor dat de muurdoorvoeropening deskundig uitgevoerd is.

ATTENTIE!

Gevaar op materiële schade door ondeskundige montage!

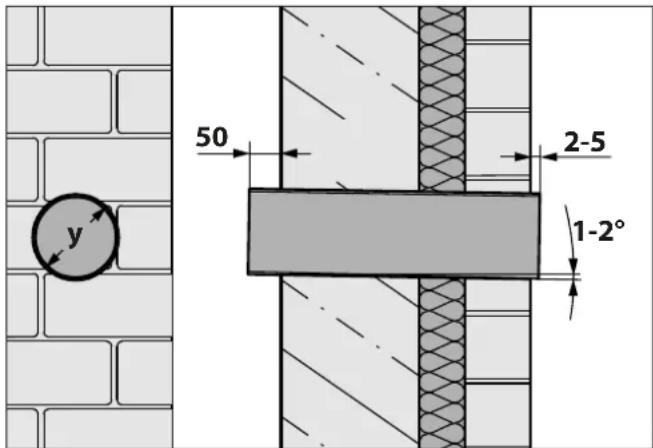

Door een verkeerde hoek van de muurdoorvoeropening kan er water binnendringen en schade veroorzaken.

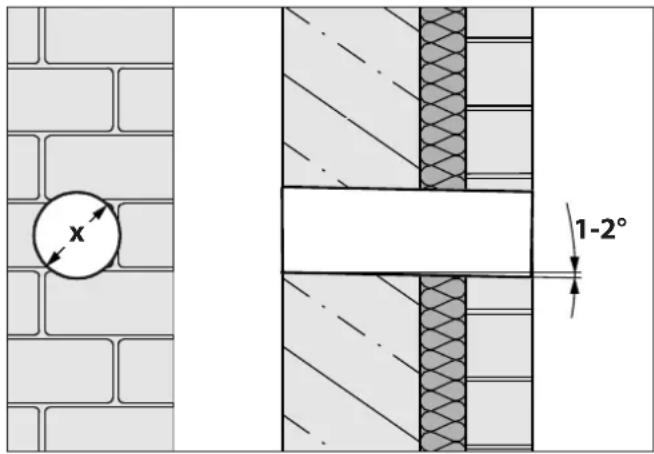

Zorg ervoor dat de muurdoorvoeropening 1-2° naar buiten gericht is.

x 1-2°

Diameter (x) van de wanddoorvoer:

3.4 Eisen aan de afzuigleiding

⚠ WAARSCHUWING!

Brand- en verstikkingsgevaar door ondeskundige montage!

Bij gebruik van de afzuigleiding met andere toestellen of bij aansluiting op actieve afvoerluchtkanalen (b.v. rookkanaal), kunnen gassen of rook de ruimte binnengezogen worden.

Zorg ervoor dat de eisen aan de afzuigleiding absoluut in acht genomen worden.

• De afzuigleiding wordt uitsluitend door dit apparaat gebruikt.
• De afzuigleiding bestaat uit niet brandbaar materiaal overeenkomstig DIN 4102 klasse B2.
• Bij het leggen van de afzuigleiding door de buitenwand:
• De doorsnede van de ventilatorafvoer wordt niet onderschreden.
• Montage van een condenswatervat in de afzuigleiding om waterschade aan het apparaat te voorkomen. Het condenswatervat moet voldoende groot gedimensioneerd zijn.
• Door montage van de vereiste accessoires wordt gezorgd voor voldoende toevoer van frisse lucht (b.v. raamcontactschakelaar).

De doorsnede, de lengte, de soort en het verloop van de afzuigleiding beïnvloeden de afzuigefficiëntie. Krachtig omgeleide lucht leidt tot vermogensverliezen en geluiden.

Voor een optimaal vermogen van het apparaat:

• De afzuigleiding gaat zo kort mogelijk en direct naar buiten.
• De voorgeschreven doorsnede van de afzuigleiding wordt aangehouden.
• Gebruik uitsluitend buizen en bogen met een glad oppervlak aan de binnenkant.

Om wervelingen of opstuwing van de getransporteerde lucht te voorkomen – geen gebruik van:

• Spiraalslangen.
• Flexbuizen.
  • Vlakke ombuigstukken.
  • Scherpe afvoerluchtkanalen.

3.5 Montagestappen

Kort overzicht:

1. Montage voorbereiden
2. Apparaat uitpakken
3. Beschermrooster aanbrengen (alleen bij variant BMK-Z)
4. Apparaat buiten monteren
5. Apparaat binnen aansluiten – variant BMK-F of BMK-Z
6. Apparaat binnen aansluiten – variant BMK-L
7. Controle en inbedrijfstelling uitvoeren

3.5.1 Montage voorbereiden

Maak u vertrouwd met uw montagesituatie en de bijbehorende documenten:

• Apparaat en handleiding
• Handleiding van de afzuigkap

Stel het benodigde werktuig en materiaal samen:

• Duimstok of meetband
- Stift
- Waterpas
- Steenboor ø 6 mm
• HSS-boor ø 10 mm
- Klopboormachine
• Kruiskopschroevendraaier
• Isolatieschuim of montagekit
- Siliconenmassa

Zorg ervoor dat de afzuigkap deskundig gemonteerd is.
Zorg ervoor dat de afzuigkap is voorbereid voor aansluiting van de net- en de besturingskabel.
Houd het montagegedeelte vrij van voorwerpen die storen of beschadigd kunnen raken.
Zorg ervoor dat de kookplaat en andere delen die aangeraakt kunnen worden zijn afgekoeld.
Bescherm de kookplaat en andere vlakken in het montagegedeelte (b.v. met dik karton).
Zorg ervoor dat de elektrische voeding onderbroken is en blijft. De elektrische voeding wordt pas ingeschakeld na de vraag hiertoe in de betreffende montagestap.

y 50 2-5 1-2°

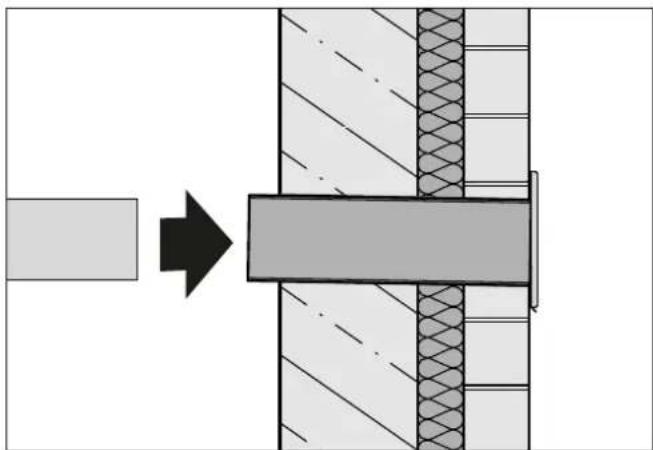

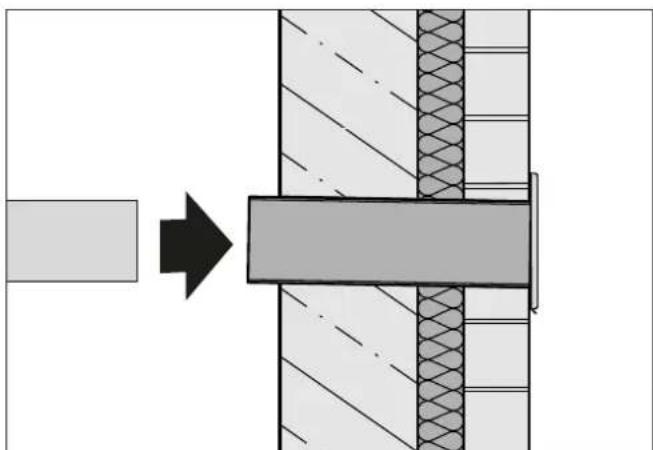

Zorg ervoor dat de afzuigleiding in de muurdoorvoeropening correct voorbereid is:

• 1-2° naar buiten hellend.
• Binnendiameter (y) van de afzuigleiding:
BMK-... 125 = 123 mm
BMK-... 150 = 148 mm
• Lengte 325 mm voor de opname van het apparaat.
• Uitstekend buiten ca. 2-5 mm.
• Uitstekend binnen ca. 50 mm.
• Gefixeerd met isolatieschuim of montagekit.

Voor variant BMK-L heeft de afzuigleiding extra lengte nodig:

• Minstens 100 mm bij aansluiting van een ronde leiding.
• Minstens 250 mm bij aansluiting van een overgang van ronde leiding naar plat kanaal

3.5.2 Apparaat uitpakken

ATTENTIE!

Gevaar voor beschadigingen door ondeskundig gebruik!

Het apparaat en zijn oppervlak kunnen bij het uitpakken of bij het transport beschadigd raken.

Snijd niet in het beschermende karton.
Houd voorwerpen uit de buurt die het apparaat kunnen bekrassen (b.v. werktuigen, gespen).

Pak het apparaat en alle ingepakte delen voorzichtig uit.

Zet het apparaat op een vaste, schone en beschermende onderlaag (b.v. dik karton).

Controleer het apparaat en alle aanwezige delen op beschadigingen.

Controleer de levering op volledigheid.

→ "2.3 Leveringsomvang" (pagina 60).

Wanneer delen ontbreken of beschadigd zijn:

Neem contact op met uw dealer of de klantenservice.

Verwijder het verpakkingsmateriaal en de beschermfolie.

→ "7.1 Verpakking afvoeren" (pagina 72).

3.5.3 Beschermrooster aanbrengen (alleen bij variant BMK-Z)

ATTENTIE!

Gevaar op materiële schade door ondeskundige montage!

De motor of de elektronica kunnen bij de inbouw beschadigd raken.

Voer de stappen zo uit als hier beschreven.
Zorg ervoor dat de transportrail ongehinderd door het beschermrooster kan worden geleid.
Verdraai het motorhuis niet.

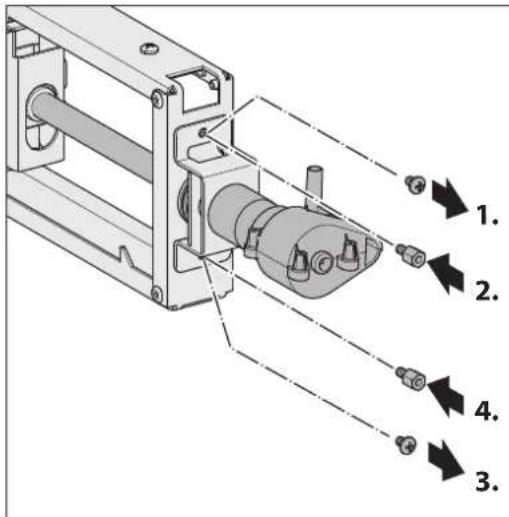

Draai de eerste schroef los.
Schroef de eerste draadadapter in het vrije bevestigingsgat.
Draai nu pas de tweede schroef los.
Schroef de tweede draadadapter in het vrije bevestigingsgat.

Let op de uitsparing voor de transportrail.

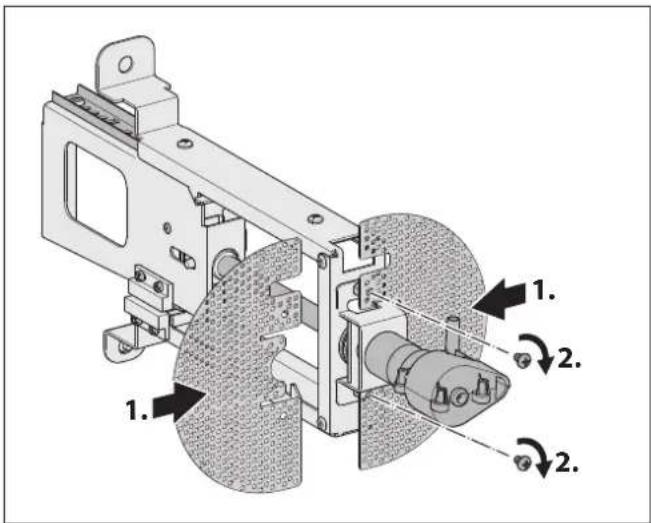

Schuif de delen van het beschermrooster van de zijkant op de aandrijfeenheid, tot de bevestigingsgaten over elkaar liggen.
Zet het beschermrooster vast door de schroeven in de draadadapters te draaien.

3.5.4 Apparaat buiten monteren

Let op de uitlijning van de wandbevestiging:
• Hoekig bevestigingsvlak = boven
• Rond bevestigingsvlak = onder
Lijn de wandbevestiging centraal op de afzuigleiding uit.
Bepaal de ophangpositie.

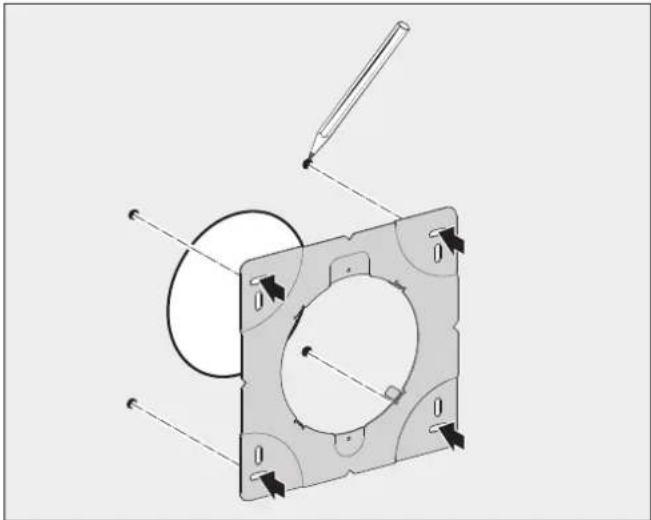

Bepaal en markeer de bevestigingspunten.

⚠ WAARSCHUWING!

Levensgevaar door explosies of elektrische schok!

Het aanboren van gas-, water- of elektrische leidingen kan tot gevaarlijke situaties leiden.

Controleer of zich op de bevestigingspunten geen leidingen in de wand bevinden.

Ø 6

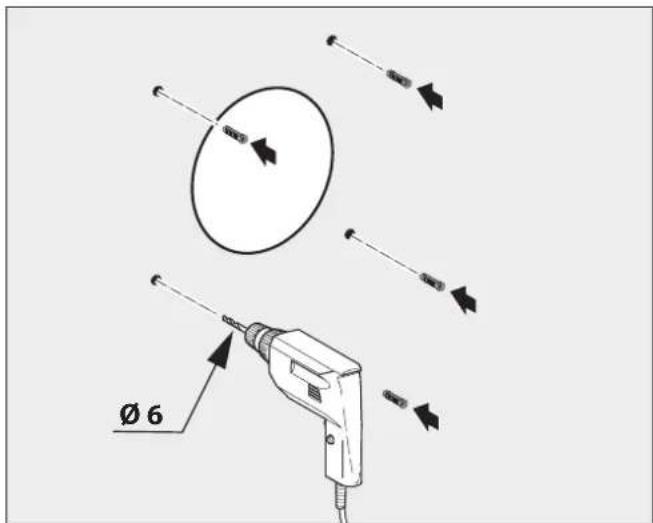

Boor de gaten in de wand.
Breng de pluggen in de boorgaten aan.

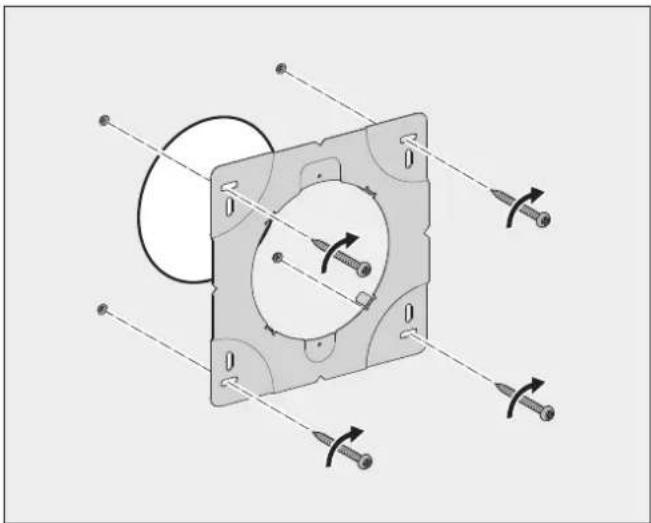

Schroef de wandbevestiging vast.
Dicht de spleet tussen wandbevestiging en afzuigleiding af (b.v. met siliconenmassa).

ATTENTIE!

Gevaar op materiële schade door ondeskundige montage!

De aandrijfeenheid kan door incorrecte inbouw in de afzuigleiding beschadigd raken.

Controleer of de afzuigleiding geschikt is.
→ "3.5.1 Montage voorbereiden" (pagina 63).

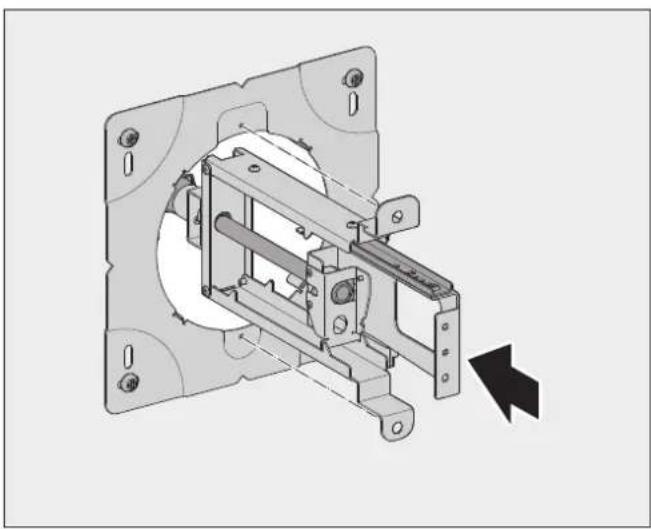

Plaats de aandrijfeenheid behoedzaam in de afzuigleiding.
Zorg ervoor dat de aandrijfeenheid de afzuigleiding niet raakt.

Let op de uitlijning van de wandbevestiging:
• Hoekige bevestigingshoek = boven
• Ronde bevestigingshoek = onder
Plaats de aandrijfeenheid voorzichtig in de afzuigleiding.

Lijn de afdekplaat uit met de gootrand naar beneden.

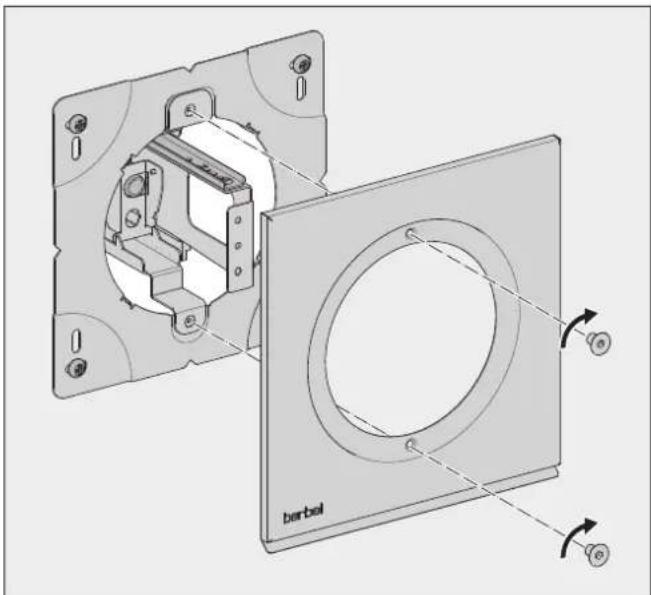

Plaats de afdekplaat op de wandbevestiging.
Schroef de afdekplaat vast.

berbel 1. 2.

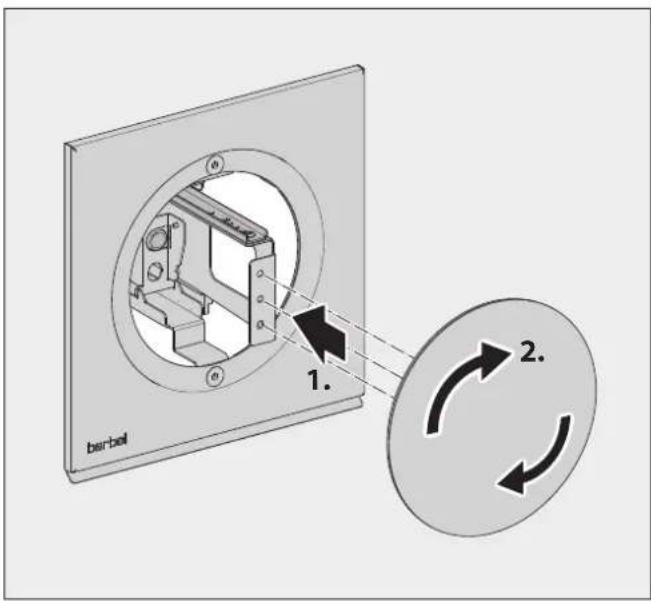

Plaats de wandkaststop met de centreerpen op de aandrijfeenheid.
Druk het buitendeksel met de wandkaststop aan.
Draai het buitendeksel los-vast in tot de markeringen op de beschermfolie op hun plaats staan.
Verwijder de beschermfolie.

Het buitendeksel is correct uitgelijnd, als de uitlijning van het slijppatroon op de oppervlakken overeenkomt.

3.5.5 Apparaat binnen aansluiten – variant BMK-F of BMK-Z

Voor het aanleggen van de besturingsleiding naar de afzuigkap zijn er twee mogelijkheden:

• In de afzuigleiding tot aan de afzuigkap, dan door een opening de afzuigleiding uit.
• Direct bij de wand door een opening de afzuigleiding uit en dan parallel tot aan de afzuigkap.

Ø 11

Boor in de afzuigleiding een uitgang voor de aansluitkabel van de stekker.
Boor in de afzuigleiding tevens een uitgang voor de besturingsleiding.
Leid de kabels door een rubberen mof en de daarvoor bestemde uitgang in de afzuigleiding naar het apparaat.

Voor een eventuele demontage van de aandrijfeenheid:

Leg aansluitkabel en besturingsleiding zo aan dat er een ca. 250 mm lange lus in de afzuigleiding is.

Dicht de uitgangen af met de rubberen mof.

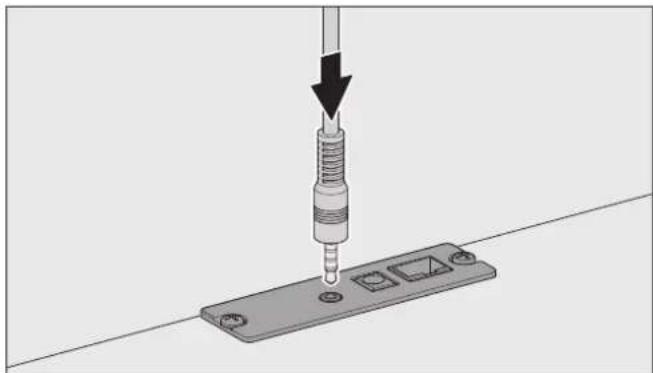

Sluit de aansluitkabel van de stekker en de besturingsleiding aan op het apparaat.

☐ Voor het aansluiten van de besturingsleiding moet de handleiding van de afzuigkap in acht worden genomen.

BMK-F

Verbind de besturingsleiding met de afzuigkap.

BMK-Z en BMK-F

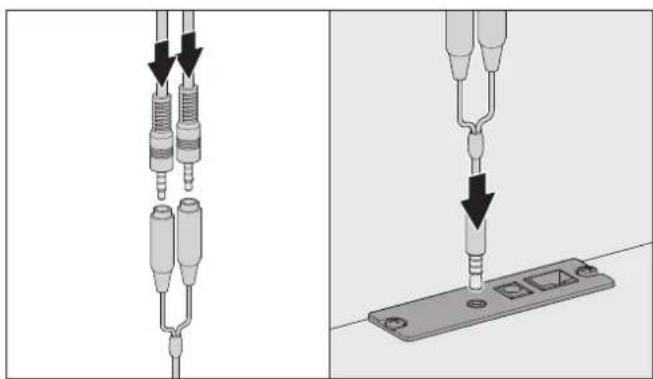

Verbind beide besturingsleidingen met de Y-kabel.
Verbind de Y-kabel met de afzuigkap.

Sluit de afzuigleiding aan op de wandbinnenkant van het apparaat.

Steek de stekker van de netadapter in het stopcontact.

Het apparaat is bedrijfsklaar.

3.5.6 Apparaat binnen aansluiten – variant BMK-L

De sensorslang moet worden teruggeleid de keuken in. Om een probleemloze werking van de sensorslang te waarborgen:

• Het open uiteinde moet direct in de luchtruimte van de keuken uitkomen.
  • De sensorslang mag niet geknikt worden.
• Het meetbuisje mag niet afgesloten of verstopt zijn.

Als de ruimtesituatie daarom vraagt, moet de sensorslang worden verlengd (lengte max. 6 m).

Ø 11

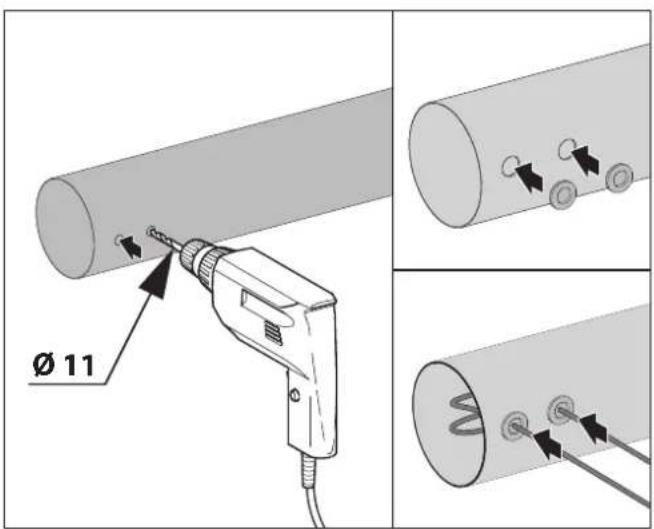

Boor in de afzuigleiding een uitgang voor de aansluitkabel van de stekker.
Boor in de afzuigleiding tevens een uitgang voor de sensorslang.
Leid de kabels door een rubberen mof en de daarvoor bestemde uitgang in de afzuigleiding naar het apparaat.

Voor een eventuele demontage van de aandrijfeenheid:

Leg aansluitkabel en sensorslang zo aan dat er een ca. 250 mm lange lus in de afzuigleiding is.

Dicht de uitgangen af met de rubberen mof.

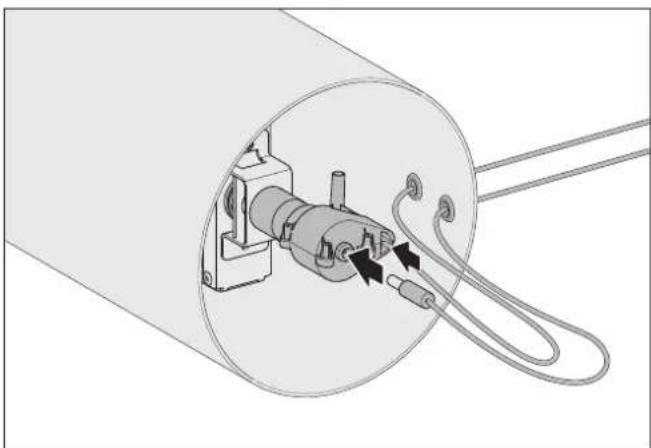

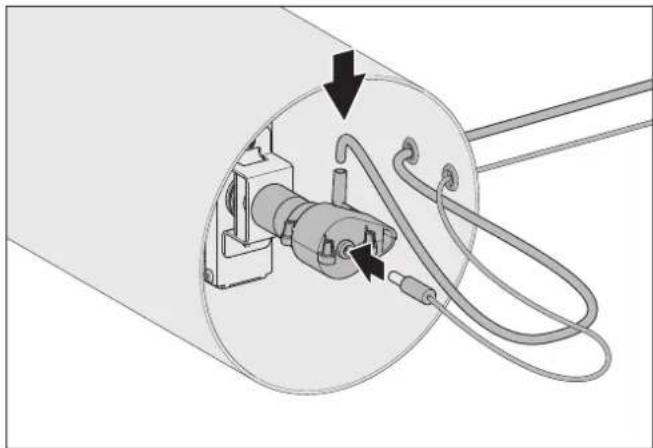

Sluit de aansluitkabel van de stekker en de sensorslang aan op het apparaat.

Sluit de afzuigleiding aan op de wandbinnenkant van het apparaat.
Steek de stekker van de netadapter in het stopcontact.

Het apparaat is bedrijfsklaar.

3.5.7 Controle en inbedrijfstelling uitvoeren

Controleer of de net- en elektroaansluitkabel niet geknikt, bekneld geraakt of beschadigd zijn.
Stel vast dat de beschermfolies worden verwijderd.
Controleer de correcte werking van het apparaat.
→ "5. Reparaties" (pagina 70).

De wandkast gaat open bij gebruik van de afzuigkap. Na uitschakeling van de afzuigkap gaat de wandkast na een korte vertragingstijd dicht.

4. Reiniging

ATTENTIE!

Gevaar voor beschadigingen door ondeskundige reiniging!

Voorwerpen met scherpe randen, schuurmiddelen of ongeschikte reinigingsmiddelen kunnen het apparaat beschadigen.

De volgende reinigingsmiddelen zijn niet geschikt en mogen niet worden gebruikt:

• Aceton
• Trichlorethyleen
  • Oplossingen op nitro-basis (bijv. een nitro-oplossing)
• Kunstharsverdunning
  • Schuurmiddelen
  • Silicoonhoudende polijstmiddelen
  • Oliehoudende polijstmiddelen
• Was
• Waterdamp
  • Op gecoate oppervlakken: microvezeldoek
  Houd voorwerpen uit de buurt, die het apparaat kunnen bekrassen (b.v. ringen).
  Gebruik milde huishoudreinigingsmiddelen (bijv. alkalivrije, ph-neutrale allesreiniger).
  Gebruik een zachte, vochtige doek.
  Reinig zonder veel druk uit te oefenen.

De aanwijzingen en gegevens op de reinigingsmiddelen moeten in acht genomen worden.

Reinig de oppervlakken met een zachte, vochtige doek en een mild huishoudreinigingsmiddel.
Behandel het roestvrijstalen oppervlak met een geschikt onderhoudsmiddel.

5. Reparaties

5.1 Veiligheidsinstructies voor het uitvoeren van reparaties

⚠ WAARSCHUWING!

Gevaar door veronachtzaming van de onderhoudsinstructies!

Dit hoofdstuk bevat belangrijke informatie voor het veilig onderhouden en repareren van het apparaat.

Lees dit hoofdstuk voordat u het apparaat onderhoudt zorgvuldig door.
Volg de veiligheidsinstructies op.
Voer het onderhoud en de reparaties uit zoals is beschreven.

• Reparatiewerkzaamheden alleen door gekwalificeerd, deskundig personeel.
  → "1.2 Geautoriseerde doelgroepen" (pagina 58).
• Elektrotechnische werkzaamheden alleen laten uitvoeren door gekwalificeerde elektromonteurs.
  → "1.2 Geautoriseerde doelgroepen" (pagina 58).
• Reparaties alleen door geautoriseerde gebruikers. → "1.2 Geautoriseerde doelgroepen" (pagina 58).
• Geen reparaties door kinderen onder de 8 en personen die gevaren bij het omgaan met het apparaat niet in kunnen schatten.

5.2 Onderhoud

Het apparaat is onderhoudsvrij.

5.3 Verhelpen van storingen

Mogelijke storingen worden hieronder als volgt beschreven: Beschrijving van de storing.

- Mogelijke oorzaak.

Oplossing.

Het apparaat werkt niet.

• Geen stroomtoevoer. De stekker zit niet goed in het stopcontact.
  Controleer of de stekker goed in het stopcontact zit.
• Geen stroomtoevoer. Het stopcontact is spanningsloos of de zekering is doorgeslagen.
  Controleer of de zekering gereageerd heeft.
  Wanneer u over een automatische zekering beschikt, schakelt u de automatische zekering in.
  Raadpleeg bij andere typen zekering of het ontbreken van spanning op het stopcontact een elektricien.

De wandkast BMK-F gaat niet open of dicht - zelfs na een schakelvertraging van ca. 20 seconden.

- Het aansturingscontact voor de wandkast aan de afzuigkap is niet correct aangesloten of defect.

Neem contact op met een elektricien om het aansturingscontact te laten controleren.

De wandkast BMK-L gaat niet open.

• De sensorslang bevindt zich in een gesloten luchtruimte, die slechts een zwakke of geen verbinding heeft met de ruimtelucht van de keuken (b.v. gesloten hangkast, schacht van de kap of verlaagd, verzegeld plafond).
  Zorg ervoor dat de sensorslang in de keuken uitkomt en een rechtstreekse verbinding heeft met de ruimtelucht van de keuken.
  • De sensorslang is verstopt of geknikt.
  Zorg ervoor dat de sensorslang niet geknikt is en vrije doorgang heeft.
• Het stromingsgat van het tweede meetbuisje is verstopt.
  Zorg ervoor dat het stromingsgat vrij is.

Wanneer een storing niet verholpen kan worden:

Neem contact op met uw dealer of de klantenservice.

6. Demontage

ATTENTIE!

Gevaar op materiële schade door ondeskundige demontage!

Het apparaat kan door verkeerde behandeling bij de demontage beschadigd raken.

Ga bij het losmaken en verwijderen van onderdelen behoedzaam te werk.
Zorg ervoor dat kabels en slangen niet worden losgescheurd.
Verdraai het motorhuis niet.

Onderbreek de alpolige stroomvoorziening van het apparaat.
■ Trek de stekker van de netadapter uit het stopcontact.

Indien aanwezig:

Maak de besturingsleiding los van de afzuigkap.
Haal de afzuigleiding aan de binnenkant weg.
Koppel kabels en slangen los van het apparaat.
Draai het buitendeksel tegen de klok in.
Haal het buitendeksel met de wandkaststop weg.
Draai de schroeven van de afdekplaat los.
Verwijder de afdekplaat.
Haal de aandrijfeenheid voorzichtig uit de afzuigleiding.
Maak de wandbevestiging los en verwijder deze.

7. Verwerking van afvalstoffen

7.1 Verpakking afvoeren

ATTENTIE!

Gevaar voor milieuschade door niet-vakkundig afvoeren van de verpakking!

Geef de verpakking niet met het normale huisvuil mee.
Voer de verpakking af voor een vakkundige, milieuvriendelijke recycling.

De verpakking dient als bescherming tegen transportschade. Alleen de originele verpakking garandeert voldoende bescherming tijdens het transport.

Bewaar de verpakking op een plek die voor kinderen niet toegankelijk is.

Het verpakkingsmateriaal is vanuit milieuvriendelijk oogpunt gekozen en is vervaardigd van recyclebare materialen. Het verpakkingsmateriaal kan na gebruik in de kringloop van grondstoffen terugkeren. Daardoor kunnen waardevolle grondstoffen gespaard blijven.

• De buitenverpakking is van karton.
- Het vulmateriaal en de inzetstukken zijn van karton of polyethyleen (PE).
- De beschermfolies en zakjes zijn van polyethyleen (PE).
Verwijder de verpakking op milieuvriendelijke wijze als gescheiden materialen.

7.2 Apparaat afvoeren

ATTENTIE!

Gevaar voor milieuschade door niet-vakkundig afvoeren van het apparaat!

Het apparaat valt onder Europese Richtlijn 2012/19/EU en mag niet worden afgevoerd met het huishoudelijk afval.

Geef het apparaat na de gebruiksperiode niet met het normale huisvuil mee.
Informeer bij uw gemeentebestuur naar de mogelijkheden om het apparaat een op een vakkundige, milieuvriendelijke manier te recyclen.

Door de correcte afvoer van het apparaat wordt er een bijdrage geleverd aan de recycling van materialen en de bescherming van bronnen.

Het apparaat volgens de wettelijke bepalingen via een deskundig afvalverwerkingsbedrijf of uw lokale inzamelpunt recyclen of door teruggave aan de tot terugname verplichte verkoper.

Als er batterijen of accu's worden gebruikt:

Verwijder de accu uit het apparaat.
- Verwijder batterijen en accu's door teruggave aan de verkoper van het type accu of een lokaal inzamelpunt.

Wanneer u suggesties of vragen heeft, kiest u uit de volgende mogelijkheden:

Ma tot do 8:00 – 17:30 uur

en vr 8:00 – 16:30 uur

Fax: [phone]

Internet: www.berbel.de

E-mail: [e-mail]

Contact opnemen met de klantenservice van de fabrikant

U kunt op verschillende manieren contact opnemen met onze klantenservice. Kies uit de volgende mogelijkheden:

Telefoon: +49 (0) 5971/80 809-0

Ma tot do 8:00 – 17:00 uur

en vr 8:00 – 15:00 uur

Fax: [phone]

E-mail: [e-mail]

Document information
