Producttype	UHF-riemzender met headsetmicrofoon en lavaliermicrofoon
Merk	Ibiza Sound
Model	HS20-UHFA
Werkfrequentie	UHF 863.9 en 864.9 MHz
Zendvermogen	30 mW
Voeding	2 AA-batterijen (LR6) 1,5 V
Batterijduur	6 tot 8 uur
Maximaal bereik	10 tot 60 meter
Audiofrequentiebereik	40 Hz - 18 kHz
Signaal-ruisverhouding	> 105 dB
Totale harmonische vervorming	< 0,5% bij 1 kHz
Inbegrepen microfoontypes	Headsetmicrofoon en lavaliermicrofoon
Weergave	LCD-scherm met frequentieweergave
LED-indicatoren	Aan (ingeschakeld), knipperend (lege batterij)
Ontvangercompatibiliteit	Ibiza Sound UHF-ontvangers (DR20UHF-HB, DR20UHF-HH)
Microfooningang	3,5 mm jack (voor headset- of lavaliermicrofoon)
Bedrijfstemperatuur	5 °C tot 35 °C
Onderhoud en reiniging	Reinig met een droge, pluisvrije doek. Verwijder de batterijen bij langdurig niet-gebruik.
Veiligheid	Niet blootstellen aan regen of vocht. Open de behuizing niet (geen door de gebruiker te repareren onderdelen).
Onderdelen en repareerbaarheid	Geen door de gebruiker vervangbare onderdelen. Neem contact op met de klantenservice voor reparaties.
Algemene informatie	Conform RED-richtlijn 2014/53/EU. Alleen voor gebruik binnenshuis.

Veelgestelde vragen - HS20-UHFA IBIZA SOUND

Hoe zet ik de riemzender HS20-UHFA aan en uit?

Druk 2 tot 3 seconden op de aan/uit-schakelaar om in te schakelen. De LED gaat branden. Druk opnieuw 2 tot 3 seconden in om uit te schakelen.

Welk type batterijen moet ik gebruiken en hoe installeer ik ze?

Gebruik 2 AA-batterijen (LR6) van 1,5 V. Open het deksel van het batterijvak, plaats de batterijen met de juiste polariteit (+/-) zoals aangegeven en sluit het deksel.

Wat moet ik doen als de LED van de zender knippert?

De knipperende LED geeft een lage batterij aan. Vervang de batterijen zo snel mogelijk door nieuwe.

Hoe sluit ik de headsetmicrofoon of lavaliermicrofoon aan op de zender?

Sluit de microfoonconnector (meestal een 3,5 mm jack) aan op de ingang op de riemzender. Zorg ervoor dat de verbinding veilig is.

Wat is het maximale bereik van het HS20-UHFA-systeem?

Het bereik is 10 tot 60 meter in open veld, afhankelijk van de omgevingsomstandigheden (obstakels, storingen).

Wat moet ik doen als de ontvanger geen signaal ontvangt?

Controleer of de zender is ingeschakeld, de batterijen correct zijn geplaatst en voldoende stroom hebben, en of de afstand tussen zender en ontvanger niet te groot is. Zorg er ook voor dat de antenne van de ontvanger correct is uitgestoken.

Hoe voorkom ik feedback (akoestische terugkoppeling)?

Houd de microfoons uit de buurt van luidsprekers, verlaag het microfoonvolume op de ontvanger en houd de microfoons uit elkaar.

Kan ik deze microfoon buitenshuis gebruiken?

Het apparaat is ontworpen voor alleen gebruik binnenshuis. Vermijd blootstelling aan regen, vocht en extreme temperaturen.

Hoe reinig ik de riemzender en de microfoons?

Gebruik een droge, pluisvrije doek om de oppervlakken af te vegen. Gebruik geen chemicaliën of vloeistoffen. Verwijder de batterijen voor het reinigen.

Wat moet ik doen als het geluid vervormd is?

Controleer of de batterijen niet leeg zijn, verlaag het microfoonvolume, houd de ontvanger uit de buurt van elektrische storingsbronnen en zorg ervoor dat de microfoons niet te dicht bij elkaar staan.

GEBRUIKSAANWIJZING HS20-UHFA IBIZA SOUND

NL - Handleiding - p. 14

RO - Manual de instructiuni - p. 18

Gefeliciteerd voor de aankoop van onze microfoonsysteem

Deze instructies zijn van toepassing op de volgende artikelnummers:

DR20UHF-HH: UHF-ontvanger met 2 UHF-handmicrofoons

DR20UHF-HB: UHF ontvanger met 1 hand- en 1 lavalier microfoon met bodypackzender

HM20-UHF: UHF handmicrofoon

HS20-UHFA/HS20-UHFB: UHF Bodypack-zender met headset- en lavalier-microfoon

VERKLARING VAN DE TEKENS

Correcte verwijdering van dit product

Deze markering geeft aan dat dit product niet met ander huishoudelijk afval in de hele EU mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze op verantwoorde wijze recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Als u uw gebruikt apparaat wilt retourmeren, gebruikt u de retour- en verzamelsystemen of neemt u contact op met de winkel waar het product is gekocht. Ze zullen voor milieuveilige recycling zorgen.

CE Voldoet aan de europese CE richtlijnen

Alléén voor gebruik binnenshuis

GEBRUIKSBEPERKINGEN

Dit product voldoet aan de Europese normen en aan de richtlijn RED 2014/53 / EU. Het maakt gebruik van een UHF-frequentieband die op Europees niveau is geharmoniseerd. De gebruiker moet bij de regelgevende instantie in zijn land navragen of deze frequentieband zonder beperking is toegestaan.

BELANGRIJKE VEILIGHEIDS EN RISICO WAARSCHUWINGEN

• Alle veiligheidsinstructies en waarschuwingen moeten worden nageleefd. Ze maken deel uit van de handleiding en moet worden bewaard met de handleiding.
• Aanspraak op garantie vervalt als er schade optreedt als gevolg van niet-naleving van deze gebruiksaanwijzing. Wij zijn niet aansprakelijk voor eventuele daaruit voortvloeiende schade.
• Onbevoegde conversies en / of wijzigingen van het apparaat zijn niet toegestaan voor reden van veiligheid en vergunningen (CE).
• Het apparaat is goedgekeurd voor gebruik in droge, gesloten ruimtes alleen. Niet het apparaat in de buurt van water, zoals in de badkamer of zwembaden gebruiken.
• Het toestel en de batterijen niet aan extreme temperaturen blootstellen (< +5°C / > °35°C).
• Het apparaat mag niet worden blootgesteld aan sterke trillingen of zware mechanische belasting.
• Plaats geen ontvangers gevuld met vloeistoffen, zoals glazen of vazen, op of direct naast het apparaat. Ze kunnen omvallen, waardoor water in het apparaat binnendringt. Giet nooit vloeistoffen uit boven het toestel. Plaats geen kleine voorwerpen, zoals munten of paperclips, op het toestel, aangezien zij zou kunnen vallen in het apparaat. Zij kunnen brand of stroomslag veroorzaken! Als er vloeistof of voorwerpen in het apparaat dringen, trek dan onmiddellijk de stekker uit het stopcontact en raadpleeg een deskundige.
• Gebruik het apparaat alleen in een gematigd klimaat, niet in een tropische omgeving.

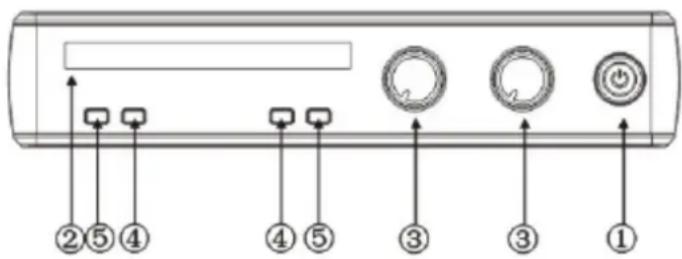

RECEIVER FRONT PANEEL

1. Aan / uit-schakelaar: om het apparaat aan en uit te zetten
2. Display: toont informatie zoals signaal, frequentie, AF, RF, etc.
3. Volumeregeling
4. AF
5. RF

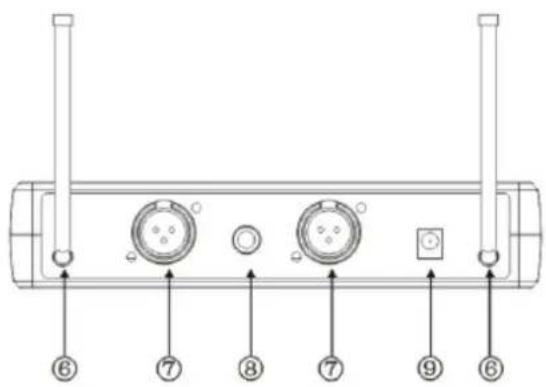

RECEIVER ACHTER PANEEL

1. Antenne
2. Gebalanceerde audio uitgang
3. Ongeblanceerde audio uitgang
4. 12V== voedingsingang

1. LCD display
2. Aan/uit schakelaar

BELT-CLIP TRANSMITTER (HS20-UHFA/HS20-UHFB

1. Antenne
2. Aan / uit-schakelaar: Houd de knop 2-3 seconden ingedrukt om in te schakelen. De led gaat branden. Druk nogmaals 2-3 seconden om uit te schakelen.
3. Microfooningangsconnector
4. LED indicatie: Licht op wanneer het apparaat is ingeschakeld. Knippert als de batterij bijna leeg is
5. LCD display: Toont de frequentie
6. Batterijvak
7. Batterijvakdeksel

Verwijder het deksel van het batterij vak en plaats 2 AA batterijen met de juiste poling in het vak

Dit symbool geeft aan dat gebruikte batterijen en accu's niet bij het huisvuil mogen worden weggegooid, maar moeten worden gedeponeerd in gescheiden inzamelpunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschermen. Bij langere niet-gebruik batterijen uit het vak verwijderen.

Slik de batterij niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een arts

Houd nieuwe en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

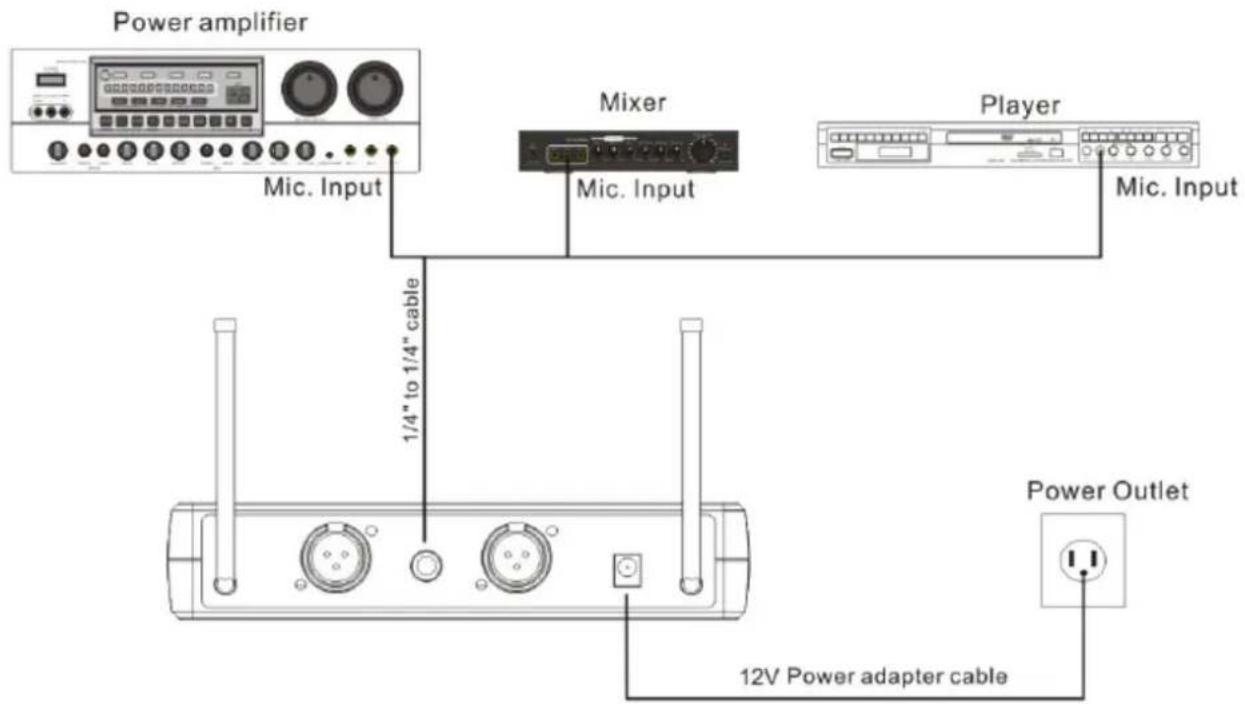

INSTALLATIE

• Steek de meegeleverde 12V= 1000mA-adapter in de DC IN-aansluiting op het achterpaneel en het andere uiteinde in een geschikt stopcontact.
• Sluit het ene uiteinde van een 6,35 mm jack-kabel aan op de ONGEBALANCEERDE audio-uitgang (MIX) van de ontvanger en het andere uiteinde op de 6,35 mm microfooningang een karaokemixer, karaokespeler of karaokeversterker. Als u de GEBALANCEERDE audio-uitgang wilt gebruiken, gebruik dan een XLR / XLR of XLR / 6,35 mm jack-kabel.

IN GEVAL VAN PROBLEMEN

Probleem Mogelijke oorzak Oplossing
Ontvanger:Geen geluid; geen licht	Aan / uit-knop staat in de UIT-standGelijkstroomadapter is niet aangeslotenSlechte aansluiting van gelijkstroomadapter	Schakel de aan / uit-knop inSluit de gelijkstroomadapter aanControleer of de gelijkstroomadapter los zit
MicrofoonGeen geluid; led's aan	Zender is buiten bereikMicrofoon staat uit of staat op gedemptHet microfoonvolume staat laagDe batterijen in de microfoon zijn niet goed geplaatstAntenne werkt nietOntvanger is niet aangesloten op een versterker, mixer of karaokespeler	Blijf binnen het bereikMicrofoon aanzetten (groen licht)Verhoog het microfoonvolume op de ontvangerPlaats de batterijen met de juiste polariteitVerander de hoek van de antenneVerbind de jack-kabel van de ontvanger met een microfooningang van een versterker, mixer of speler
Vervormd geluid; larsen effect	De 2 microfoons staan te dicht bij elkaarDe batterijen zijn bijna leegMicrofoonvolume te hoogVervorming veroorzaakt door een externe bron	Vergroot de afstand tussen de microfoonsVervang de batterijenVerlaag het microfoonvolumeVerplaats de ontvanger uit de buurt van elektrische apparatuur
Batterijen	Batterijen zijn leeg	Vervang de batterijen

SPECIFICATIES

ONTVANGER

UHF frequencies 863.9 & 864.9MHz

Voeding....100-240V\~ 50/60Hz via lichtnet adapter

Adapter uitgangsspanning....12V= 1A

Gevoeligheid....-105dB

S/R verhouding ....>105dB

THD....<0.5% à 1kHz

Afwijzing van beeldfrequentie....85dB typisch

Afwijzing van storingsfrequencies 75dB typisch

Frequentiebereik 40Hz - 18kHz

AF uitgangsimpedantie 2.2kOhms

Max. uitgangsniveau....Bal.: 0-400mV; Unbal.: 0-200mV

Uitgangsconnectoren Bal. XLR, unbal. 6.35mm Jack

Reikwijdte 10-60m

Gewicht......DR20UHF-HB: 0.870kg; DR20UHF-HH: 1.05kg

TRANSMITTER

Transmissievermogen 30mW

Ongewenste emissies ....<40dB (met draagfrequentie)

Display ....LCD

Batterijspanning....1.5V== x 2 pcs AA batterijen

Batterij levensduur 6-8 uren

De bovengenoemde specificaties zijn slechts voor verwijzing.

Ontwerp en specificaties zijn onderhevig aan verandering voor verbetering zonder voorafgaande kennisgeving.
