GEBRUIKSAANWIJZING HF4004 Atag

Veiligheidsvoorschriften 5

Verpakking 7

Bediening 7

Onderhoud 8

Installatievoorschriften 8

Montagevoorschriften 9

Storing 11

Milieuvriendelijke afvalverwerking 11

Dank voor het kopen van een Plasma E-technology Filter.

Het Plasma Filter is bedoeld om lucht gedragen geurdeeltjes, fijnstofdeeltjes, pollen en microorganismen (huisstofmijt, bacteriën, virussen en schimmels)uit de lucht te filteren. Wanner de geurbron nog actief is kan het Plasma Filter de geur Niet volledig verwijderen (bijvoorbeeld als u nog aan het koken bent). Schadelijke gassen (koolmonoxide etc.) hunnen Niet verwijderd worden door het Plasma Filter. Het Plasma E-technology Filter beschikt over OACS (Ozone Active Control Systems) en IACS (Ionisation Active Control System) en voldoet hiermee aan de LASTe, strengste verilgheidsnormen.

Het Plasma Filter maaktijdens het gebruik van de afzuigkap voor de luchtreiniging gebruik van ozon. De hoeveelheid is afhankelijk van de tijd dat u het filter gebruikt. Wanner het filter is geplaatst in een goed geventileerde omgeving blijdt de concentratie binnen de gestelde veiligheidsnorm. Dit proces kan wel een lichte ionisatie geur veroorzaken.

Lees eerst de verilgheidsvoorschriften voordat u het filter gaat gebruiken!

Lees.Deze gebruikershandleiding door voordat u het filter in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik.

Op onsite website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Veiligheidsvoorschriften

• Plasma E-technology Filteruitsluitend toepassen i.c.m. een afzuigunit met metalen vetfilters (i.v.m. brandvertraging).
• Gebruik het filter alleen in goed geventileerde ruimtes i.v.m. de aanvoer van zuurstofrijke lucht. De normen hiervoor zijn bepaald in het bouwbesluit.
• Plaats nooit een Plasma Filter in een afgesloten nichtgeventileerde rujmite!
• Steek nooit jets in het filter, hierbij heeft u kans op een schok.
  Hanteer het filter of de netadapter nooit met natte handen.
• Gebruik het filter nooit wanneer het filter of de netadapter beschadigd is, maar neem direct contact met ons op.
• Dit filter kan worden gebruikt door kinderen vanaf 8aar en ouder en personen met een verminderd lichamelijk, zintuiglijk of verstandelijk vermogen of gebrek aan ervaring en kennis, wanner ze onder supervisie staan of aanwijzingen hebben gekregen voor het veilig gebruik van het filter en begrijpen wat de gevaren zich.
• Kinderen mogen nicht met het filter spelien.
• Reiniging of onderhoud mag Niet door kinderen gebeuren.
• Plasma Filter type HF4004 is uitsluitend ontwikkeld voor toepassenen bestemd voor consumpenten.
• Gebruik maximaal 1 plasmafilter per ruimte.
• Hoge vlammen, flamberen of frituren onder een afzuigunit wordt ten strengste afgeraden. Oververhitte olie in de pan onder de afzuigunit is brandgevaarlijk.
• Blokveer nooit de luchtinlaat en/of luchtuiitlaat.
• Voorafgaand aan het schoonmaken of ander onderhoud moet het toestel worden losgekoppeld van het voedingsnet.
• Gebruikuitsluitend een stopcontact van 220 ~ 240 volt.

• Zorg ervoor dat, na installmentie van het filter, de netadapter toegankelijk blijft voor disconnectie.

• Gebruik het filter uitsluitend met de meegeleverde netadapter.

• Het filter moet gevoed worden door een SELV Circuit.
• Zorg dat u de afzuigkap en daarmee ook het filter, al voor het koken aanzet op een lage stand. Gebruikijdens het koken de afzuiging op een zo laag möglichk stand, waar bij de kookdampen naturuurlijk wel in de luchtstroom van de afzuiging要去 worden meegenomen.
• Zorg dat het filter na het koken in de nalooptijd op een lage stand nog lang genoeg aanblijft om alle geuren te elimineren. Wanner de geurbron nog aanwezig is kan het Plasma Filter de geur nicht volledig verwijderen.
• Gebruik het filter maximaal 2aar per 24aar, om de levensduur van het filter te maximaliseren tot maximaal 10-15aar. Indien u het filter langer gebruikt dan 2aar per dag kan dat de levensduur nadelig beinvloeden.

Verpakking

Open voorzichtig de verpakking en haal het Plasma Filter uit de verpakking. Controller het filter op onregelmatigheden voor de montage. Bewaar de doos voor eventuele returnering tot na contrôle van de correcte werkig. Zorg daarna voor een milieuvriendelijkke verworking van het verpakkingsmateriaal.

In de doos bevinden zich de volgende onderdelen:

• Netadapter met 1,5 meter snoer voorzien van een stekker

• Plasma E-technology Filter HF4004

• Montage- en gebruikershandleiding
• Mounting Adapter Ø150 mm
• 2 pluggen 5mm
• 2 schroeven DIN 7981, 3,5 × 13 ~mm
• 2 schroeven DIN 7981, 4,2 × 25 ~mm
  4 plakvoetjes

Bediening

Het Plasma Filter is voorzien van het Active Air Controlled System; dit is een sensor die reageert op luchtstroom. Wanner u de afzuigkap aanzet worden automatisch het Plasma Filter geactiveerd. De contrôleampjes aan de bovenzijde van het filter gezven de in- en uitschakeling van het filter waar.

A. Rood lampje: aangesloten op de netstroom.
B. Blauw lampje: luchtstroom indicatie, het fiter is in werkinq.

Onderhoud

Wanner het Plasma E-technology Filter volgens de voorschriften is geinstalleerd hebft het weinig onderhoud nodig. Het Plasma Filter worden op het moment dat deze in werkig is, automatisch gereinigd. Mocht de buitenzijde of de sensor verwuild raken, dan kan deze eenvoudig worden gereinigd met behulp van een stofzuiger. Er hoeven geen onderdelen periodiek verwangen te worden. U dient.altijd de onderhoudsvoorschriften van uw afzuigkap te volgen. De vetfilters in uw afzuigkap要去en van goede kwaliteit+zijn en regelmatig worden gereinigd. Hiermee voorkomt u verruiling van het Plasma E-technology Filter.

Installatievoorschriften

Het Plasma Filter is op nagenoeg elke bestaande en nieuw teplaatsen afzuigunit toepasbaar. U heeft een stopcontact binnen passende afstand nodig. (220 V en aarding Nietoodzakelijk).

Daarnaast moet de afzuigunit geschikt+zijn voor recirculatie (de schacht of ruimte waar het filter geplaatst worden要去zien,zijn van een opening waardoor de gefilterde lucht terug kan worden geventileerd).Wij raden aan deze opening Niet richting de muur of plafond teplaatsen of met minimaal 500~mm afstand.

Let op

Het is van belang dat de gefilterde lucht alleen via deze opening/rooster/verlaagde plint de ruimte verlaat waarin het filter gemonteerd is, en dat de lucht Niet via kieren, andere opening, kastjes of lades ook kan ontsnappen. Het principe van recirculatie worden dan onderbroken, de luchtstroom is Niet constanteer.

Plaatst u het filter in een ruimte die nicht volledig luchtdicht is en waar de uitgeblazen lustcht Niet alleen via een rooster/verlaagde plint, maar ook op andere manieren weg kan, zorg dan dat het filter in een box of koof geplaatst worden, en met kanaalwerk geleid worden maar de opening/rooster.

Montagevoorschriften

Montage afzuigunit

De afzuigunit dient gemonteerd te worden volgens de richtlijnen voor recirculatie; zi hiervoorde handleiding van uw afzuigunit.

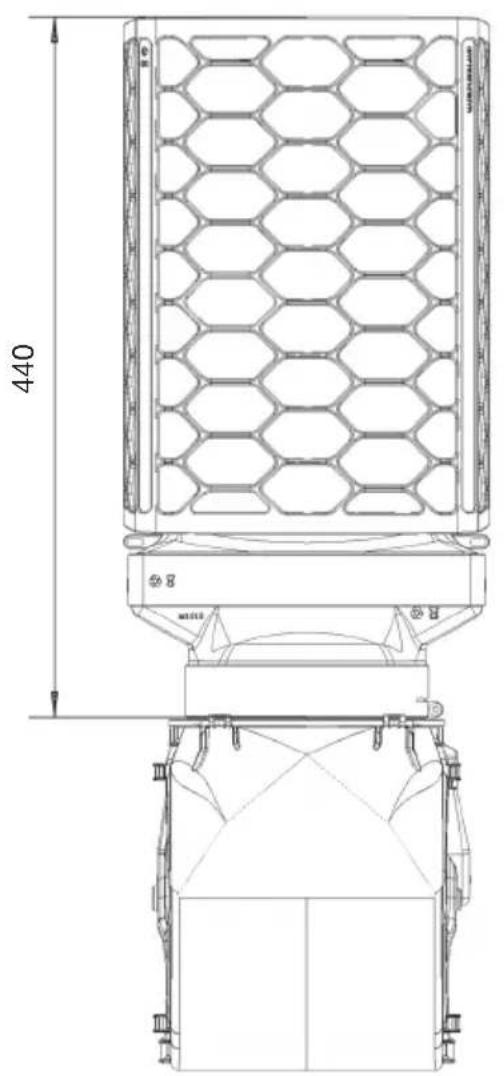

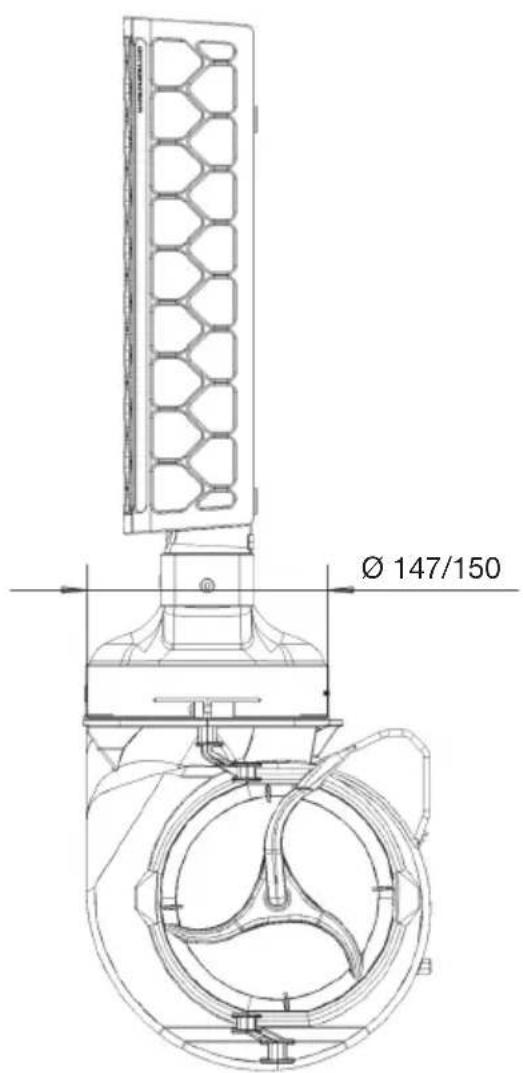

Montage op het motorhuis

Monteer het Plasma Filter zorgvuldig en waterpas op het motorhuis d.m.v. de mounting adapter. Gebruik de schroeven 3,5 × 13 ~mm om de mounting adapter aan het motorhuis en het Plasma Filter te klemmen. Plaats de netadapter in het Plasma Filter (aan de boenzijde) en in het stopcontact. Na het activeren van de motor van de afzuigkap begint het filter automatisch te werkken. Het lampje gaat blauw branden.

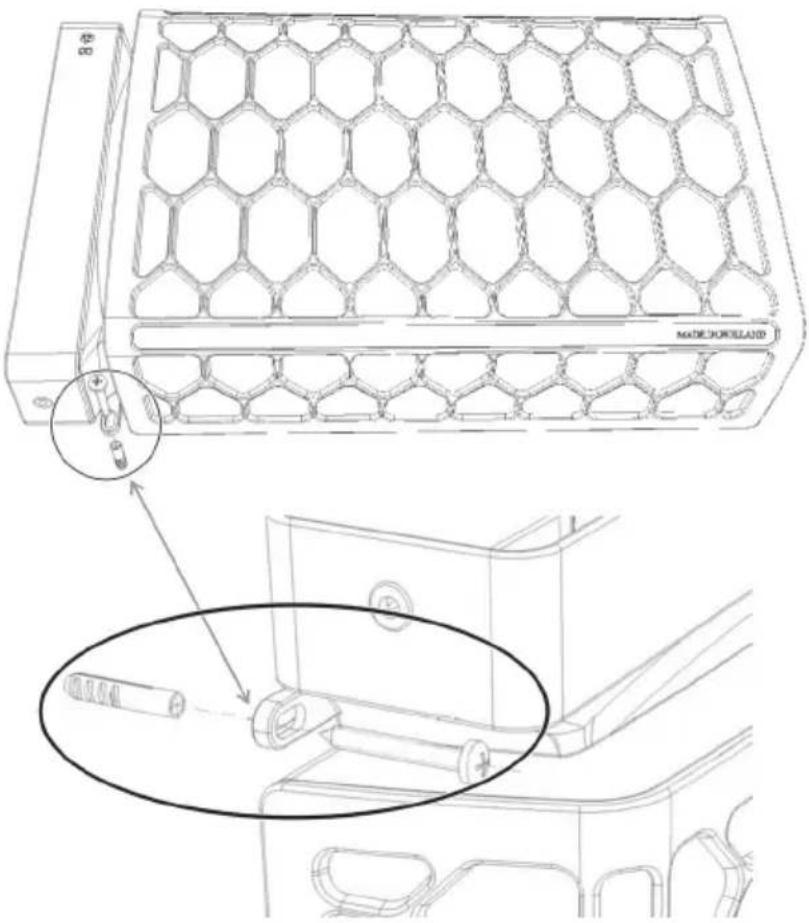

Montage aan de wand

Teken met behulp van een waterpas een loodrechte lijn op de plek waar u het filter wilt bevestigen. Gebruik het filter om de boorposities te bepalen en bevestig het filter aan de muur d.m.v. bijgeleverde pluggen en schroeven 4,2× 25mm

Storing

Ondeskundige reparations zijn gevaarlijk, u hebft kans op een elektrische schok! Is het apparaat defect, haal dan de stekker uit het stopcontact en neem contact op met de klantenservice.

Storing Mogelijkeoorzaak Oplossing
Apparaat werkt nicht. De stekker is Niet in het stopcontact gestoken.		De stekker in het stopcontact steken.
Stroomonderbreking. Controller de andere tekenapparaten functioneren.
Zekerigdefect. Controller in de meterkast of de zekerig voor het toestel in orde is.
Rode lampje knippert. Overbelasting filter. Maak het filter tijdelijk stroomloos (verwijder stekkeruit het stopcontact), reset daarna de elektronica.
Blauwe lampje knippertijdens bedrijfsmodus.	Maximale reinigungstijd filter is bereikt.	Afzuigkap uitschakelen en na 1-2 minuten de afzuigkap opnieuw inschakelen.
Blauwe lampje knippert. Maximale levensduur van het filter bereikt.		Nieuw filter aanschaffen.

Wanner de storing na deutsche handelingen nicht is opgelost,kest u contact opnemen met de klantenservice.

Milievriendelijke afvalverwerking

Het Plasma E-technology Filter voldoet aan de eisen van de Europese richtlij betreffende afgedankte elektrische en elektronische apparatuur (WEEE-Waste Electrical and Electronic Equipment). Deze richtlij bevat de in de EU geldende bepalingen betreffende terugname en verwerking van afgedankte apparatuur.

Zorg ook voor een milieuvriendelijkke afvalverwerking van het verpakkingsmaterialiaal.

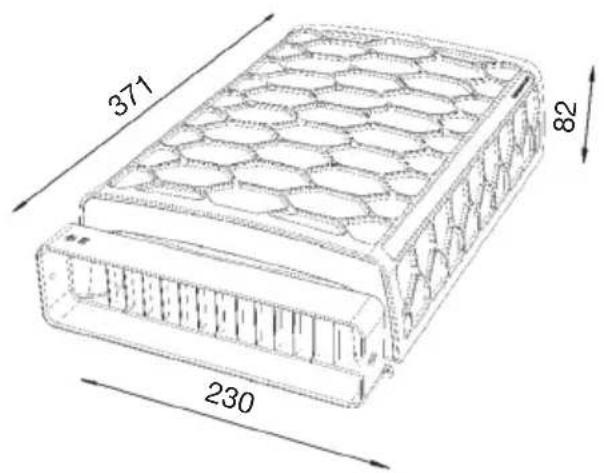

Technische gegevens

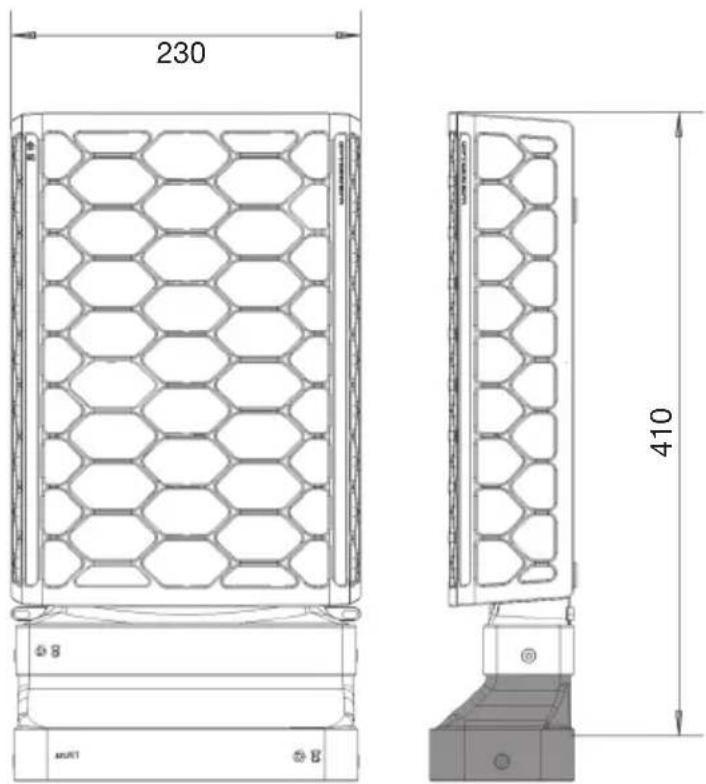

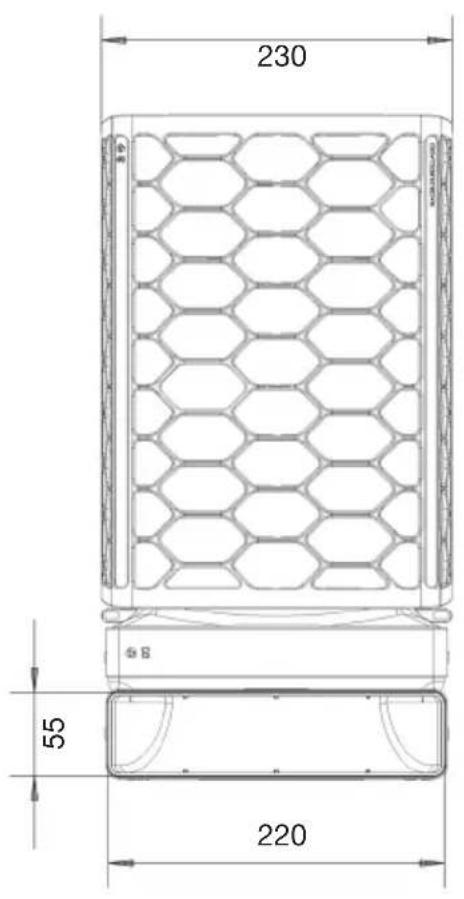

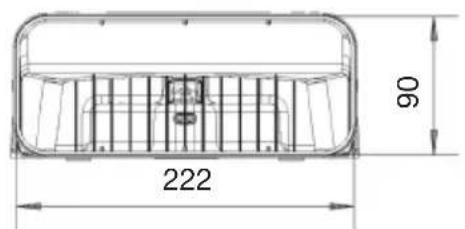

Alternative opties

Let op

Aansluitdelen moeten apart besteld worden.

HD2014

HD2015
