BEDIENUNGSANLEITUNG HF4004 Atag

Technische gegevens 12

Alternative opties 12

Inleiding

Sicherheitsvorschriften 5

Verpackung 7

Bedienung 7

Wartung 8

Installationsvorschriften 8

Montagevorschriften 9

Störung 11

Umweltfreundliche Entsorgung 11

Technische Daten 12

Alternative Optionen 12

Einführung

Vielen Dank für den Kauf eines Plasma E-technology Filter.

Der Plasma Filter soll luftgetragene Geruchspartikel, Feinstaubpartikel, Pollen und Mikroorganismen (Hausstaubmilben, Bakterien, Viren und Pilze) aus der Luft filtern. Wenn die Geruchsquelle noch aktiv ist, kann der Plasma Filter den Geruch nicht vollständig entfernen (wenn Sie z.B. noch am Kochen sind). Schädliche Gase (Kohlenmonoxid etc.) konnen vom Plasma Filter nicht entwickelten werden. Die Plasma E-technology Filter hat OACS (Ozon Active Control System) und IACS (Ionisierung Active Control System), so dass es die neusten, hochsten Sicherheitsstandards entspricht

Der Plasma Filter verwendet Ozon, während er die Dunstabzugshaube zur Luftreinigung verwendet. Die Menge hängt von der Zeit ab, zu der Sie den Filter verwenden. Wenn der Filter in einer gut belufteten Umgebung aufgestellt wird, bleibt die Koncentration innerhalb der eingestillten Sicherheitsnorm. Thiser Prozess kann einen leichten Ionisationsgeruch verursichen.

Lesen Sie vor der Inbetriebnahme des Filters die separates Sicherheitshinweise.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, und haben Sie diese zum späteren Nachlesen gut auf.

Die neue Version der Bedienungsanleitung finden Sie auf unserer Website.

Sicherheitsvorschriften

• Plasma E-technology Filter nur in Verbindung mit einer Dunstabzugshaube mit Fettfiltern aus Metall Einsetzen (wegen flammhemmender Funktion).
• Sorgen Sie wegen ausreichender Sauerstoffzufuhr immer für eine gute Ventilation. Siehe dazu die Richtlinien Ihres Kochgeräts.
• Platzieren Sie einen Plasmafilter niemals ininem geschlossenen, nicht belufteten Bereich!
• Stecken Sie niemals etwas in das Gerät, da sonst die Gefahr eines elektrischen Schlags besteht.
• Fassen Sie das Gerät oder den Netzadapter niemals mit nassen Händen an. Verwenden Sie das Gerät nicht, wenn das Gerät selbst oder der Netzadapter beschädigt sind.
• Dieses Gerät kann durch Kinder ab 8 Jahren und durch Personen mit reduzierten körperlichen, sensorischen oder mentalen Kapazitäten, sowie durch Menschen mit fehlender Erfahrung und Wissen genutzt werden, wenn diese durch überwacht werden oder Anweisungen für eine sichere Nutzung des Geräts erhalten haben und die Gefahren verstehen.
• Kinder sollen nicht mit dem Gerät speilen.
• Reinigung und Instandhaltung sollen nicht durch Kinder durchgeführt werden.
• Plasma Filter Typ HF4004 ist ausschließlich für den Einsatz für Endverbraucherzwecke entworfen.
• Verwenden Sie maximal 1 Plasmafilter pro Raum.
• Von hohen Flammen oder Flambieren unter einer Dunstabzugshaube wird dringend abgeraten. Überhitztes Öl in der Pflanne unter der Dunstabzugshaube ist feuergeführlich.
• Blockieren Sie niemals die Luft zufahr und/oder abfuhr.

• Vor der Reinigung oder der Instandhaltung muss das Gerät vom Strom getrennt werden.

• Verwenden Sie ausschließlich einen Stecker für 220 240 Volt.

• Achten Sie darauf, dass nach der Installation des Geräts der Netzadapter zugänglich bleibt, sodass er abgezogen werden kann.
• Das Gerätarf nur mit dem mitgelieferten Netzadapter betrieben werden.
• Der Filter sollte mit einer Sicherheitskleinspannung (SELV) angeschlossen werden.
• Stellen Sie vor dem Kochen sicher, dass Sie die Dunstabzugshaube und damit auch den Filter auf niedriger Stufe einschalten. Verwenden Sie beim Kochen den Dunstabzug auf der niedrigstmöglichen Stufe. Die Kochdämpfe müssen natürlich gut in der Dunstabzugshaube verschwinden.
• Stellen Sie sicher, dass der Filter nach des Kochens langle genug eingeschaltet ist, um alle Gerüche zu beseitigen. Auch bei einer niedrigen Einstellung. Wenn Gerüche hinzugefügt werden, kann der Filter den Geruch nicht vollständig entfernen.
• Verwenden Sie den Filter alle 24 Stunden für maximal 2 Stunden, um die Lebensdauer des Filters auf bis zu 10-15 Jahre zu maximieren. Wenn Sie den Filter länger als 2 Stunden am Tag verwenden, kann dies seine Lebensdauer beeinträchtigen.

Verpackung

Öffnen Sie die Verpackung und nehmen Sie den Plasma Filter Heraus. Kontrollieren Sie den Filter vor der Montage auf Unregelmäßigkeiten. Heben Sie den Karton für eine eventuelle Rückgabe auf, bis Sie die korrekte Funktion überprüft haben. Sorgen Sie anschließend für eine umweltfreundliche Entsorgung des Verpackungsmaterials.

Im Karton befinden sich die folgenden Teile:

• Plasma E-technology Filter HF4004
• Montage- und Gebrauchsanleitung
• Netzadapter mit 1.5 Meter Kabel und einem Stecker
• Mounting Adapter Ø150 mm
• 2 Dübel 5mm
  2 Schrauben DIN 7981, PH 1, 3.5 x 13 mm
  2 Schrauben DIN 7981, PH 2, 4,2 x 25 mm
  4 KlebefüBe

Bedienung

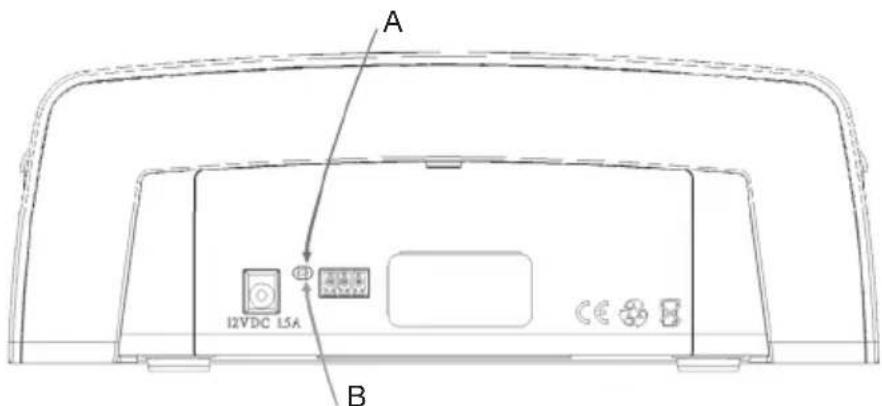

Der Plasma Filter ist mit dem Active Air Controlled System ausgerüstet, dies ist ein Sensor, der auf Luftströmung reagiert. Wenn Sie die Dunstabzugshaube anschalten, wird der Plasma Filter automatisch aktiviert. Die Kontrollampcheniben auf dem Filter zeigen den Ein- und Ausschaltvorgang des Filters an.

A. Rotes Kontrollämpchen: An das Stromnetz angeschlossen.
B. Blaes Kontrollampchen: Anzeige des Luftstroms, der Filter Funktioniert.

Wartung

Wenn der Plasma E-technology Filter vorschfristsgemäß installiert wurde, bestehtigt er kaum Wartung. Der Plasma Filter wird automatisch gereinigt, sobald er in Betrieb ist. Wenn die Außenseite oder der Sensor z.B. durch Staub verschmutzt sind, kann man sie einfach mithilfe eines Staubsaugers reinigen. Es gibt keine Teile, die regelmäßig ersetzt werden müssen. Sie müssen den Instandhaltungsanweisungen ihrer Dunstabzugshaube folgen. Die Fettfilter müssen in einer gute qualität sein, immer regelmäßig gereinigt werden und in Funktion sein, damit eine Verschmutzung des Plasma E-technology Filter verhindert werden kann.

Installationsvorschriften

Der Plasma Filter kann an nahezu jedervorhandenen und neuen Dunstabzugshauben verwendet werden. Sie benötigen eine Steckdose in einem geeigneten Abstand. (220 V und Erdung nicht erforderlich).

Darüber hinaus muss die Dunstabzugshaube für die Umwälzung geeignet sein (der Schacht oder Raum, in dem sich der Filter. Befindet, muss eine Öffnung haben, durch die die gefilterte Luft zusammen werden kann). Wir empfehlen, diese Öffnung nicht in Richtung Wand oder Decke oder mit einem Mindestabstand von 500 mm anzubringen.

Achtung!

Es ist wichtig, dass die gefiltrte Luft nur den Raum verlässt, in dem der Filter montiert ist, und dass die Luft nicht durch Risse, andere Öffnungen, Schränke oder Schubladen entweichen kann. Das Prinz per Umwälzung wird dann unterbrochen, der Luftstrom ist nicht mehr konstant.

Wenn Sie den Plasma Filter in einem Raum aufstellen, der nicht vollständig luftdicht ist und in dem die ausgeblasene Luft nicht nur durch ein Gitter / einen abgesenkten Sockel, sondern auch auf andere Weise entweichen kann, stellen Sie safer, dass der Filter in einer Box oder in einer Bucht und mit Rohrleitungen untergebracht ist wird zur Öffnung / Gitter geführt.

Montagevorschriften

Montage Absauganlage

Die Absauganlage muss gemäß den Richtlinien für Umluft montiert werden, siehe dazu die Bedienungsanleitung ihrer Absauganlage.

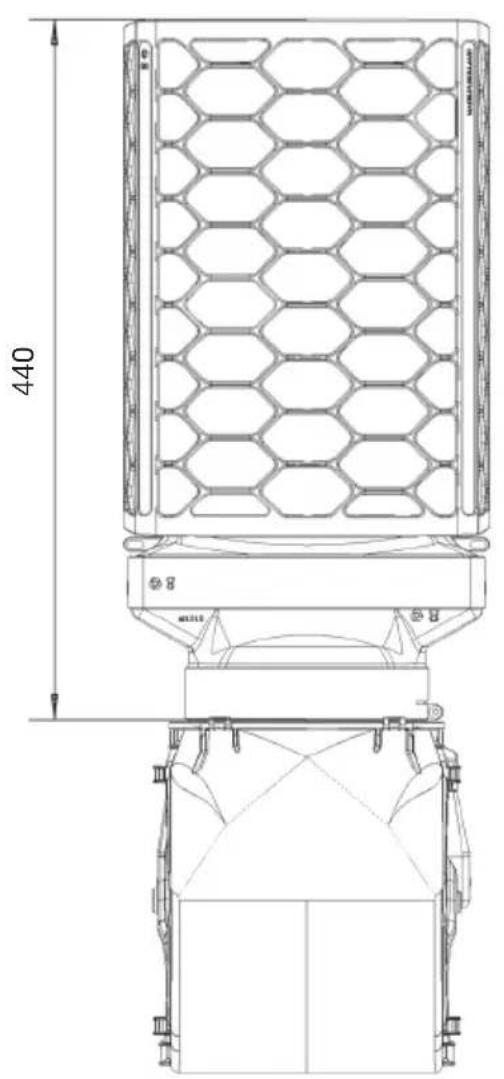

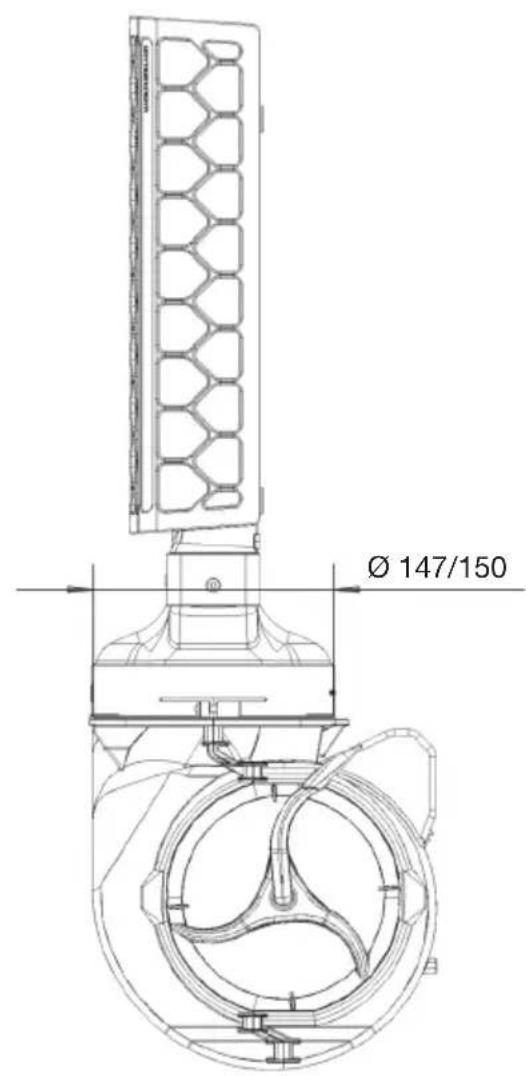

Montage auf dem Motorgehäuse

Montieren Sie den Plasma Filter mit Hilfe des Montageadapter sorgfältig und waagerecht auf dem Motorgehäuse. Verwenden Sie die 3,5 x 13-mm - Schrauben, um den Montageadapter am Motorgehäuse und dem Plasma Filter zu befestigen. Stecken Sie den Netzadapter in den Plasma Filter (auf der Oberseite) und in die Steckdose. Nach Aktivierung des Dunstabzug-haubemotor wird die automatische Funktionseise des Filters in Gang gesetzt. Die Kontrolleuchte leuchtet blau.

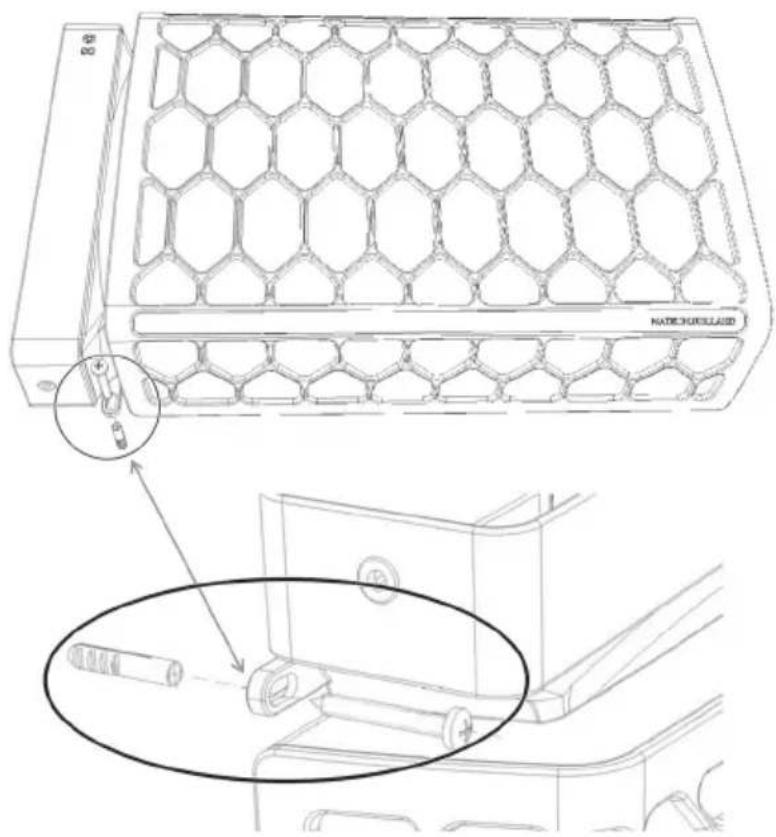

Montage and Wand

Zeichnen Sie mit einer Wasserwaage eine senkrechte Linie, an der Sie den Filter anbringen möchten. Verwenden Sie den Filter, um die Bohrpositionen zu bestimmen und befestigen Sie den Filter mithilfe der mitgelieferten Dübel und 4,2 x 25-mm-Schrauben an der Wand.

Störung

Nichtfachgerechte Reparaturen sind gefährlich, es besteht die Gefahr eines elektrischen Schlags! Wenn das Filter defekt ist,ziehen Sie den Stecker aus und sehen Sie Kontakt zum Kundendienst auf.

Störung Mögliche Ursache Lösung
Gerät Funktioniert nicht. Der Stecker steckt nicht in der Steckdose.	Den Stecker in die Steckdose stecken.
Stromausfall. Kontrollieren Sie, ob andere Kuchengeräte funktionieren.	ob andere Kuchengeräte Funktionieren.
Sicherung defekt. Kontrollieren	Sie im Stromkasten, ob die Sicherung in Ordnung ist.
Rote Lampe blinkt. Filter ist überlastet. Trennen Sie den von der
Stromversorgung, die Elektronik stellt sich danach von selbst wieder zugrück.	Abzugshaube ausschalten.
Blaue Lampe blinkt im betriebsmodus.	Nach 1-2 Minuten wieder Aktiveren.
Blaue Lampe blinkt. Die maximale Lebensdauer ist erreicht.	Bitte kaufen sie einen neuen Filter.

Sollte der Fehler nach diesen Operationen nicht behoben sein, erhmen Sie Kontakt zum Kundendienst auf.

Umweltfreundliche Entsorgung

Der Plasma E-technology Filter entspricht den Anforderungen der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE). These Richtlinie legt die in der EU geltenden Bestimmungen über die Rücknahme und Entsorgung von Altgeräten fest.

Sorgen Sie auch für eine umwelt-freundliche Entsorgung des Verpackungsmaterials.

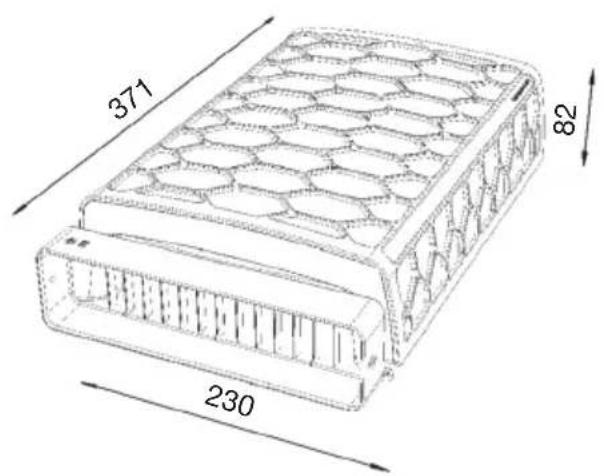

Technische Daten

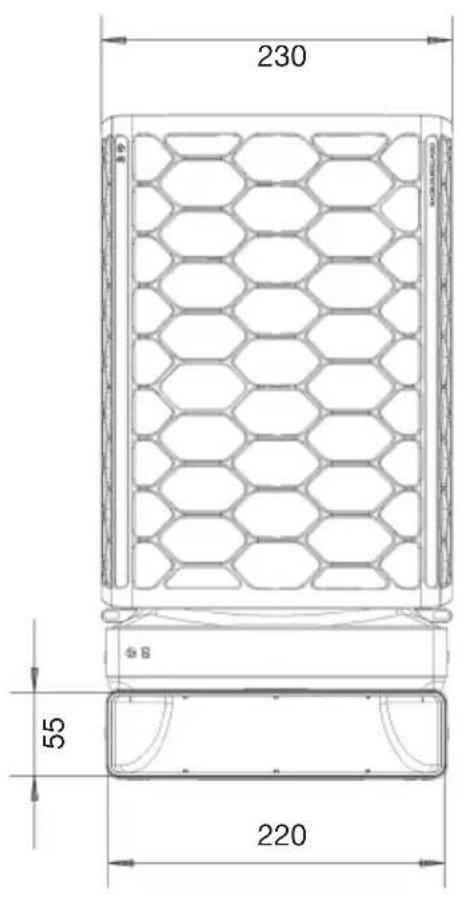

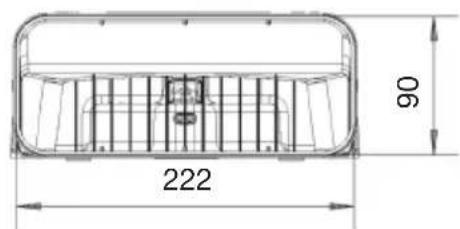

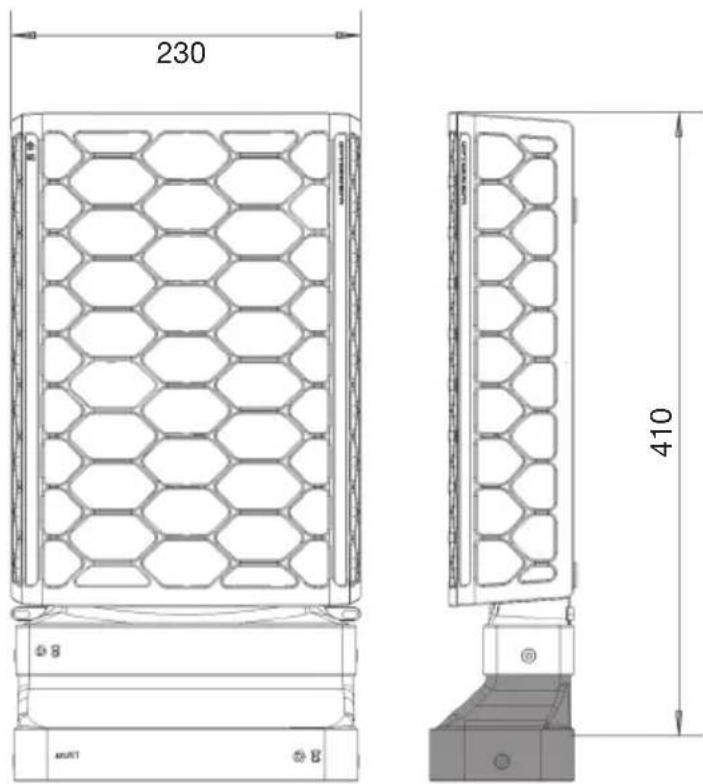

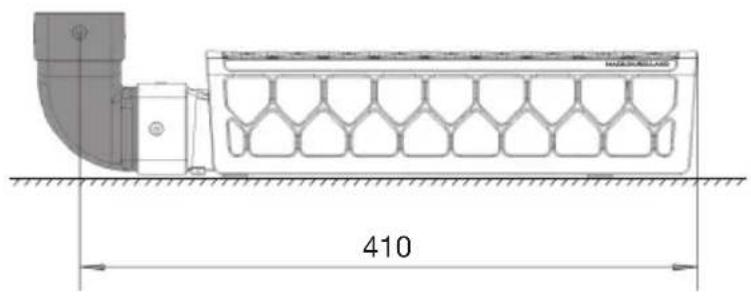

Alternative Optionen

Achtung

Anschlussteile müssen separat bestellt werden.

HD2014

HD2015

Plasma E-technology Filter
