GEBRUIKSAANWIJZING HG6011AF Atag

ontsteekzone (HG40..A)

0-stand
volstand
kleinstand
branderaanduiding

In deze handleiding staat beschreven op welke manier u de gaskookplaat zo optimaal mogelijk kunt benutten. Naast informatie over de bediening treft u ook achtergrondinfomatie aan die u van dienst kan zijn bij het gebruik van dit product.

De veiligheidsvoorschriften die van belang zijn tijdens de installatie zijn opgenomen in het installatievoorschrift, dat separaat wordt bijgeleverd en bestemd is voor de installateur.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Veel kookplezier!

uw gaskookplaat inleiding

uw gaskookplaat inhoud

Deze gaskookplaat van Atag is ontworpen voor de echte kookliefhebber. De ruime afstand tussen de branders maakt het werken comfortabel.

De verschillen in brandercapaciteit zorgen ervoor dat u ieder gerecht kunt bereiden. Dankzij de in de knoppen geïntegreerde vonkontsteking ontsteekt èn bedient u de branders met één hand.

veiligheid

waar u op moet letten 4

bediening

aansteken en instellen 5

comfortabel koken

branders 7

pannen 8

onderhoud

reinigen 9 - 10

storingen

wat moet ik doen als... 11

milieu aspecten

verpakking en toestel afvoeren 12

bijlage

waar u op moet letten

bediening

aansteken en instellen

algemeen

Controleer, voordat u het toestel installeert, of de gassoort en -druk overeenstemmen met de specificaties van het toestel.

Let er bij gebruik van een metalen toevoerleiding op dat deze niet beschadigd of afgekneld kan worden.

Bij het gebruik van gaskookapparatuur ontstaat warmte en vocht in de ruimte waar het toestel is geplaatst. Let op dat de ruimte voldoende wordt geventileerd; houd natuurlijke ventilatieopeningen open of installeer een mechanische ventilator (afzuigkap).

Bij langdurig gebruik van de kookplaat kan extra ventilatie noodzakelijk zijn, bijvoorbeeld een open raam of een hogere stand van de ventilator (afzuigkap).

tijdens het gebruik

Dit kooktoestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten. Gebruik het toestel niet voor het verwarmen van de keuken. Er zal dan een vochtige atmosfeer ontstaan.

Flamberen onder een afzuigkap is niet toegestaan. Door de hoge vlammen kan brand ontstaan, ook bij een uitgeschakelde ventilator.

Tijdens en na het gebruik is het toestel warm. Houd hier rekening mee als kleine kinderen in de buurt van het toestel kunnen komen. Laat kleine kinderen niet alleen bij een kooktoestel dat warm is.

let op!

De afstand tussen een pan en een knop of een niet hittebestendige wand moet groter zijn dan 2 cm. Staat de pan dichterbij, dan kan dit tot verkleuren of vervormen van de knop of de wand leiden.

Plaats pannen met een diameter groter dan 24 cm bij voorkeur op de achterste brander.

aansteken HG60..A

0-stand

volstand

kleinstand

branderaanduiding

1. Draai de bedieningsknop naar de gewenste positie tussen volstand en kleinstand.

2. Druk de bedieningsknop in.

De brander ontsteekt.

instellen

Ontsteekt de brander niet, controleer dan of:

- de dop goed op de brander ligt;

- de brander droog en schoon is.

Tussen vol-open en kleinstand is de brander traploos regelbaar.

bediening

aansteken en instellen

comfortabel koken

branders

aansteken HG40..A

0-stand

ontsteekzone

volstand

kleinstand

branderaanduiding

1. Druk de bedieningsknop in.
2. Draai de bedieningsknop voorzichtig naar de ontsteekzone.
   De brander ontsteekt.
3. Draai de bedieningsknop door naar de gewenste positie, nadat de brander ontstoken is.

Ontsteekt de brander niet, controleer dan of:

• de dop goed op de brander ligt;
• de brander droog en schoon is.

instellen

Tussen vol-open en kleinstand is de brander traploos regelbaar.

sterkbrander

Bakken en braden, frituren en blancheren, doorkoken van grote hoeveelheden en roerbakken gaat het beste op de sterkbrander. Deze heeft het hoogste vermogen.

Let wel op de diameter van de pan. Het beste is een diameter tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op deze brander past.

normaalbrander

De normaalbrander is bij uitstek geschikt voor stoven en stomen, koken van gemiddelde porties (ongeveer vier personen) en het maken van een roux.

Let wel op de diameter van de pan. Het beste is een diameter tussen 16 en 28 cm, alhoewel een pan van 12 cm ook op de brander past.

sudderbrander

Sauzen bereiden, sudderen en doorkoken kunt u het beste doen op de sudderbrander. Op de vol-openstand is deze brander groot genoeg voor het doorkoken.

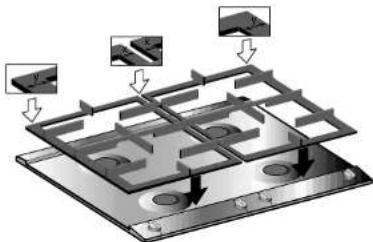

kookroosters

De kookroosters moeten met de smalle kant tegen elkaar aan liggen.

Let er bij het plaatsen en wegnemen van de roosters op dat u deze recht omhoog wegneemt en recht omlaag plaatst om krassen op het roestvrijstaal te voorkomen.

Gebruik het juiste formaal pannen.

Gebruik pannen met een maximale grootte van 28 cm voor de sudder-, sterk- en normaalbrander. Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm. Kleinere pannen staan niet stabiel; grotere pannen kunnen oververhitting van wanden tot gevolg hebben.

Plaats pannen met een diameter groter dan 24 cm bij voorkeur op de achterste brander.

De punten van de vlam zijn het heetst. Als vlammen om de pan heen spelen gaat er veel warmte verloren. Om het gas zo efficiënt mogelijk te benutten kunt u het beste een pan met een grote diameter gebruiken.

De afstand van de pan tot een knop of niet hittebestendige wand moet altijd groter zijn dan 2 cm. Staat de pan dichterbij dan kan dit leiden tot verkleuren of vervormen van de knoppen of de wand.

deksel

Kook met het deksel op de pan. U bespaart dan tot 50% energie.

Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt.

Reinig eerst de bedieningsknoppen, branders en kookroosters en dan pas de vangschaal. Hiermee voorkomt u dat de plaat tijdens het reinigen opnieuw vuil wordt.

dagelijks

Voor de dagelijkse reiniging van uw gaskookplaat kunt u het beste een mild reinigingsmiddel gebruiken. Gebruik niet te veel vocht, aangezien dit de brander of ventilatieopeningen kan binnendringen.

hardnekkige vlekken op email

Hardnekkige vlekken kunt u het beste verwijderen met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, agressieve reinigingsmiddelen en groene schuursponsjes.

onderhoud

reinigen

storingen

wat moet ik doen als...

hardnekkige vlekken op roestvrijstaal

Hardnekkige vlekken kunt u het beste verwijderen met een speciaal roestvrijstaal reinigingsmiddel. Poets altijd met de structuur van roestvrijstaal mee. Hiermee voorkomt u het ontstaan van glansplekken. Deze schades vallen niet onder de garantie. Als vlekken zich niet laten verwijderen, de kookplaat schoonmaken met HG oven & grill reiniger. Behandel altijd de gehele lekbak om 'kleur'verschil te voorkomen. Steeds nabehandelen met een glans- of onderhoudsmiddel voor roestvrijstaal.

let op!

Overgekookte voedselresten direct verwijderen, met name van rode kool, appelmoes en rabarber. Wanneer deze voedselresten lang inwerken kan dit tot verkleuring leiden.

Hete branderdoppen nooit onderdompelen in koud water. Door de sterke afkoeling kan het email beschadigd raken.

Let er bij het plaatsen en wegnemen van de roosters op dat u deze recht omhoog wegneemt en recht omlaag plaatst om krassen op het roestvrijstaal te voorkomen.

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

storing	oorzaak	oplossing
Brander brandt of ontsteekt niet goed.	Brander vuil of vochtig.	Brander schoon en/of droog maken.
	Branderdeksel niet juist op de brander geplaatst.	Branderdeksel op de juiste wijze op de brander plaatsen.
	De beluchtingssleuven aan de achterzijde van het toestel zijn geblokkeerd.	Maak de beluchtingssleuven vrij.
	Toestel niet geschikt voor de gebruikte gassoort.	Gegevensplaatje controleren en eventueel contact opnemen met service.
De vonkontsteking vonkt, maar ontsteekt niet.	Bougie vuil.	Reinig de bougie.
	Brander vuil of vochtig.	Brander schoon en/of droog maken.
	Branderdeksel niet juist op de brander geplaatst.	Branderdeksel op de juiste wijze op de brander plaatsen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton:
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

	toestelvariant I, aardgassen			toestelvariant II, vloeibare gassen lage druk			toestelvariant III, vloeibare gassen hoge druk
brander	belasting G25 25 mbar ^1_2L kW	belasting G20 25 mbar ^12H ^2E ^2E* kW	belasting G25 20 mbar ^1_2LL kW	belasting G30 29 mbar ^1_3B/P kW	belasting G31 29 mbar ^1_3* kW	belasting G31 37 mbar ^1_3P kW	belasting G30 50 mbar ^1_3B/P kW	belasting G31 50 mbar ^1_3* kW	belasting G31 67 mbar ^1_3P kW
sudder: volstand	0.90	0.95	0.60	0.80	0.70	0.83	0.90	0.75	0.90
normaal: volstand	2.00	2.20	1.60	1.75	1.50	1.70	1.95	1.70	1.95
sterkbrander: volstand	2.90	3.20	2.60	2.80	2.40	2.75	3.20	2.75	3.20

De genoemde vermogens zijn nominale vermogens.
