GEBRUIKSAANWIJZING AC-5478 TRISTAR

Belangrijkste onderdelen (zie afbeelding A)

1 Luchtinlaat
2 Luchtfilter
3 Bedieningspaneel
4 Netsnoer
5 Luchtuitlaat
6 Afvoergat

7 Zwenkwiel
8 Slangaansluiting (raamuiteinde)
9 Afvoerslang voor warme lucht

10 Slangaansluiting
(airconditioner-uiteinde)
11 Raamkit
12 Afstandsbediening

Bedieningspaneel (zie afbeelding B)

13 Aan/uit
14 Temperatuur omhoog
15 Temperatuur omlaag
16 Modusknop
17 Ventilatorsnelheid

18 Timer aan/uit
19 Indicator voor vol waterreservoir
20 Hoge/lage ventilatorsnelheid indicator

21 Indicator voor koelen
22 Indicator voor ontvochtigen
23 Indicator voor ventilator

Afstandsbediening (zie afbeelding C)

24 Ventilatorsnelheid
25 Temperatuur omhoog
26 Modus

27 Temperatuur omlaag
28 Timer aan/uit
29 Aan/uit

VEILIGHEID

Veiligheidsvoorzorgsmaatregelen

• Lees deze gebruikershandleiding zorgvuldig door voor een correct gebruik, onderhoud en installatie.
• Bij het negeren van de veiligheidsinstructies kan de fabrikant niet aansprakelijk worden gesteld voor de schade.
• Het apparaat is alleen bedoeld voor gebruik binnenshuis.
• Gebruik het toestel niet op een stopcontact dat beschadigd is of dat niet correct geïnstalleerd is.
• Gebruik het apparaat niet:
• in de buurt van een vuurbron.
• in een gebied waar olie kan opspatten.

- op een plek die blootstaat aan direct zonlicht.

- in een omgeving waar water kan spatten

- in de buurt van een bad, een douche of een zwembad.

- Steek nooit uw vingers of voorwerpen in de luchtuitlaat. Waarschuw kinderen vooral voor deze gevaren.

- Houd het apparaat rechtop tijdens transport en opslag.

- Voordat u het apparaat reinigt, moet u altijd de voeding uitschakelen of loskoppelen.

- Schakel de voeding altijd uit en koppel deze los voordat u het apparaat verplaatst.

- Alle stopcontacten van de unit moeten voldoen aan de plaatselijke elektrische veiligheidsvoorschriften. Controleer dit indien nodig.

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

- Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of gelijk gekwalificeerde personen om gevaar te voorkomen.

- Dit apparaat is uitsluitend voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

OPMERKINGEN:

- In geval van schade moet u de voeding uitschakelen en contact opnemen met de dealer of een erkend reparatiebedrijf.

- Het netsnoer moet in elk geval stevig geaard zijn.

- Als het netsnoer beschadigd is, haal dan de stekker uit het stopcontact om gevaar te voorkomen. Het moet worden vervangen door de dealer of een erkend reparatiebedrijf.

- Het apparaat moet worden geïnstalleerd volgens de nationale bedradingsvoorschriften.

WAARSCHUWING

- Gebruik alleen het aanbevolen ontdooi- en reinigingsproces van de fabrikant. Versnel het ontdooi- of reinigingsproces niet op een andere manier.

- Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open

vuur, een werkend gastoestel of een werkend elektrisch verwarmingselement).

• Niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen geen geur mogen hebben.
• Het apparaat moet worden geïnstalleerd, gebruikt en opgeslagen in een ruimte met een vloeroppervlak groter dan X m2. X=4 for 7000Btu/h, X=7.7 for 9000Btu/h.
• Neem alleen contact op met een bevoegde servicetechnicus voor reparatie of onderhoud van dit apparaat.

- Trek niet aan het netsnoer, vervorm het niet, breng er geen wijzigingen in aan en dompel het niet onder in water. Als u aan het netsnoer trekt of het verkeerd gebruikt, kan het apparaat beschadigd raken en een elektrische schok veroorzaken.

- De nationale gasvoorschriften moeten worden nageleefd.

- Houd ventilatieopeningen vrij van obstructies.

- ledereen die betrokken is bij het werken aan of het openen van een koudemiddelcircuit moet in het bezit zijn van een geldig certificaat van een door de industrie erkende beoordelingsinstantie dat zijn/haar competentie om veilig met koudemiddelen om te gaan autoriseert in overeenstemming met een door de industrie erkende beoordelingsspecificatie.

- Stop het apparaat niet door de stekker uit het stopcontact te trekken terwijl het in werking is, want dit kan leiden tot een elektrische schok of brand door warmteontwikkeling, tenzij er vreemde geluiden worden gehoord of als er een vreemde geur of rook uit het apparaat komt.

Specifieke informatie over apparaten met R 290-koelgas.

• Lees alle waarschuwingen grondig.
• Gebruik voor het ontdooien en schoonmaken van het apparaat alleen gereedschap dat door de fabrikant wordt aanbevolen.
• Het apparaat mag niet worden opgeslagen in een ruimte met continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastoestel of een werkende elektrische verwarming).
• Niet doorboren en niet verbranden.

• Dit apparaat bevat Y g (zie het typeplaatje op de achterkant van het apparaat) R290 koelgas.

• R290 is een koelgas dat voldoet aan de Europese milieurichtlijnen. Prik geen delen van het koelmiddelcircuit door.

• Als het apparaat wordt geïnstalleerd, gebruikt of opgeslagen in een niet-geventileerde ruimte, moet de ruimte zo zijn ontworpen dat er zich geen koudemiddellekken kunnen ophopen die brandgevaar of een explosie kunnen veroorzaken door ontsteking van het koudemiddel door elektrische kachels, fornuizen of andere ontstekingsbronnen.
• Het apparaat moet zo worden opgeborgen dat mechanische storingen worden voorkomen.
• Personen die werken met of aan het koudemiddelcircuit moeten de juiste certificering hebben, afgegeven door een geaccrediteerde organisatie die garandeert dat ze bekwaam zijn in het omgaan met koudemiddelen volgens een specifieke evaluatie die is erkend door brancheverenigingen.
• Reparaties moeten worden uitgevoerd op basis van de aanbevelingen van het productiebedrijf. Onderhoud en reparaties waarvoor de hulp van ander gekwalificeerd personeel nodig is, moeten worden uitgevoerd onder toezicht van een persoon die is gespecificeerd in het gebruik van ontvlambare koelmiddelen.

Batterijen

• Stel de batterij niet bloot aan hoge temperaturen of direct zonlicht. Gooi batterijen nooit in het vuur. Er bestaat explosiegevaar!
• Houd batterijen uit de buurt van kinderen. Batterijen zijn geen speelgoed!
• Open de batterijen niet met geweld.
• Vermijd contact met metalen voorwerpen (ringen, spijkers, schroeven enzovoort), er bestaat gevaar voor kortsluiting!
• Als gevolg van kortsluiting kunnen batterijen aanzienlijk warm worden of zelfs vlam vatten. dit kan brandwonden veroorzaken.
• Voor uw veiligheid moeten de accupolen tijdens het transport worden afgedekt met plakstrips.
• Raak een gescheurde en/of lekkende batterij niet aan. Als de vloeistof uit de batterij in uw ogen komt, spoel uw ogen dan zo snel mogelijk met schoon water, zonder in uw ogen te

wrijven. Ga onmiddellijk naar het ziekenhuis. Als het niet op de juiste manier wordt behandeld, kan het oogproblemen veroorzaken.

VOORWOORD

Over dit document

Deze gebruiksaanwijzing bevat alle informatie voor een juist, veilig en doelmatig gebruik van het apparaat. Lees en begrijp de aanwijzingen in deze gebruiksaanwijzing volledig voordat je het apparaat gebruikt. Bewaar deze gebruiksaanwijzing steeds op een veilige plaats in de buurt van het apparaat voor toekomstige raadpleging.

Oorspronkelijke instructies

Deze handleiding is oorspronkelijk geschreven in het Engels. Alle andere talen zijn vertaalde documenten.

Algemene symbolen

Symbool Beschrijving
	Dit product voldoet aan de conformiteitseisen van de toepasselijke Europese verordeningen of richtlijnen
	The Green Dot is het geregistreerde handelsmerk van Der Grüne Punkt - Duales System Deutschland GmbH en is een wereldwijd beschermd handelsmerk. Het logo mag uitsluitend worden gebruikt door klanten van DSD GmbH die in het bezit zijn van een geldig handelsmerkgebruikscontract of door aangewezen afvalverwerkingsbedrijven binnen de Bondsrepubliek Duitsland. Dit geldt ook voor de reproductie van het logo door derden in een woordenboek, een encyclopedie of een elektronische databank meteen naslagwerk.
	Het universele recyclingsymbool, -logo of -pictogram is een internationaal erkend symbool dat wordt gebruikt om recyclebare materialen aan te duiden. Het recyclingsymbool behoort tot het publieke domein en is geen handelsmerk.
	Van toepassing in Frankrijk:Het product of de verpakking kan worden gerecycled en de onderdelen moeten apart worden weggegooid. Volg de plaatselijke regelgeving.
	Van toepassing in Italië:Het product of de verpakking kan worden gerecycled en de onderdelen moeten apart worden weggegooid. Volg de plaatselijke regelgeving.

De Tristar Airconditioner is een stijlvol ontworpen mobiele airconditioner.

Bedien de airconditioner met de meegeleverde afstandsbediening en gebruik de handige timerfunctie om het apparaat automatisch uit te schakelen.

Beoogd gebruik

Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis.

Dit apparaat is uitsluitend bedoeld voor huishoudelijk, niet-commercieel gebruik.

Dit apparaat is bedoeld om gebruikt te worden in huishoudelijke en soortgelijke toepassingen zoals:

• personeelskeuken in winkels, kantoren en andere werkomgevingen;
• boerderijen;
• door klanten in hotels, motels en andere types residentiële omgevingen;
• omgevingen van het type bed and breakfast

Het apparaat is niet bedoeld om bediend te worden met behulp van een externe timer of een afzonderlijk afstandbedieningssysteem.

Elk gebruik van het apparaat anders dan beschreven in deze gebruiksaanwijzing wordt beschouwd als verkeerd gebruik en kan letsel of schade aan het apparaat veroorzaken en de garantie ongeldig maken.

TABEL AC-5478

Informatievereisten voor airconditioners met één luchtkanaal en met twee luchtkanalen			P
Informatie om het model of de modellen te identificeren waarop de informatie betrekking heeft: AC-5478
Beschrijving Symbool Waarde Eenheid
Nominaal vermogen voor koeling Geprijsd 2,05	kW
Nominaal vermogen voor verwarming Geprijsd	N.V.T. kW
Nominaal opgenomen vermogen voor koeling Peer 0,785 kW
Nominaal opgenomen vermogen voor verwarming	Pcop	N.V.T. kW
Stroomverbruik in stand-bymodus	EERd	0,5	W
Stroomverbruik in uitgeschakelde modus	Poff	N.V.T.	W
Stroomverbruik carterverwarming Pck	N.V.T. W
Informatie om het model of de modellen te identificeren waarop de informatie betrekking heeft: AC-5478
Beschrijving Symbool Waarde Eenheid
Nominale energie-efficiëntieverhouding	EER-gewaardeerd	2,61
Geschatte prestatiecoëfficiënt	COPrated N.V.T.
Elektriciteitsverbruik van eenkanaals-/tweekanaalstoestellen (voor koeling en verwarming apart aangeven)	Qsd	SD: 0,785 (koeling)	kWh/h
Elektriciteitsverbruik van dubbelwandige apparaten	Qdd	N.V.T. kWh/h
Geluidsvermogen	Lwa	65	dB(A)

TABEL AC-5530

Informatievereisten voor airconditioners met één luchtkanaal en met twee luchtkanalen			P
Informatie om het model of de modellen te identificeren waarop de informatie betrekking heeft: AC-5530
Beschrijving Symbool Waarde Eenheid
Nominaal vermogen voor koeling Geprijsd 2,600 kW
Nominaal vermogen voor verwarming Geprijsd	N.V.T. kW
Nominaal opgenomen vermogen voor koeling Peer 1,000 kW
Nominaal opgenomen vermogen voor verwarming	Pcop	N.V.T. kW
Stroomverbruik in stand-bymodus	EERd	0,5	W
Stroomverbruik in uitgeschakelde modus	Poff	N.V.T.	W
Stroomverbruik carterverwarming Pck	N.V.T. W
Informatie om het model of de modellen te identificeren waarop de informatie betrekking heeft: AC-5530
Beschrijving Symbool Waarde Eenheid
Nominale energie-efficiëntieverhouding	EER-gewaardeerd	2,60
Geschatte prestatiecoëfficiënt	COPrated N.V.T.
Elektriciteitsverbruik van eenkanaals-/tweekanaalstoestellen (voor koeling en verwarming apart aangeven)	Qsd SD: 1,000	(Koeling)	kWh/h
Elektriciteitsverbruik van dubbelwandige apparaten	Qdd N.V.T. kWh/h
Geluidsvermogen Lwa 65 dB(A)

Het product of de apparatuur bevat gefluoreerde broeikasgassen

Art.nr. AC-5478
Koelvloeistof: R290
Hoeveelheid in kg: 0,14
Potentieel broeikaseffect: 3
Art.nr. AC-5530
Koelvloeistof: R290
Hoeveelheid in kg: 0,16
Potentieel broeikaseffect: 3

INSTALLATIE

• De airconditioner moet op een vlak en stabiel oppervlak worden geïnstalleerd. Blokkeer de luchtuitlaat niet en houd minstens 30 cm ruimte vrij rond het apparaat.
• De bedrading moet voldoen aan de lokale veiligheidsvoorschriften voor elektriciteit.

Uitlaatslang installeren

• Draai beide uiteinden van de warme-lucht afvoerslang A ^9 indeslangconnector (raamzijde) A ^8 endeslangconnector (airconditionerzijde) A ^10 .
• Steekdeslangconnector (airconditionerzijde) Slangaansluiting(airconditioner-uiteinde) 10inde openingen aan de achterkant van de airconditioner.
• Bevestig de slangconnector (raamzijde) A aan de dichtstbijzijnde vensterbank.


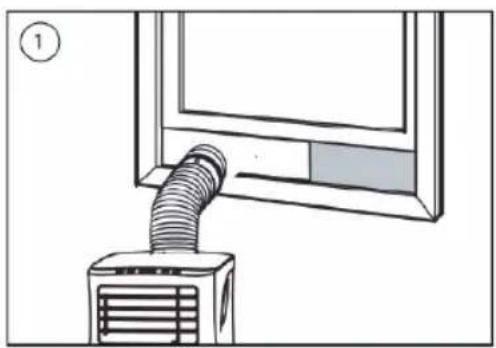

Installatie van het raamschuifkit

• Pas de breedte of hoogte van de raamschuif aan om op de raamopening te passen en zet de positie van de raamschuif vast met de bevestigingspluggen.
• Schuif het raam omhoog tot aan de schuif.

Voordat u de werkzaamheden in deze sectie start:

• Zoek een plek in de buurt van een stroomvoorziening.
• Installeer de afvoerslang en pas de raampositie goed aan.
• De meegeleverde kleine witte clips moeten op de vensterset worden gemonteerd.
• Steek het netsnoer in een geaard stopcontact.
• Druk op de aan/uit-knop om de airconditioner in te schakelen.
• Stel het temperatuurbereik in:16°C-31°C.
• Controleer of de afvoerslang correct is gemonteerd.

- Laat bij het gebruik van de functies koelen en ontvochtigen minimaal 3 minuten tussen het uitschakelen en inschakelen.

Afstandsbediening (zie afbeelding C)

• Er zijn 2xAAA-batterijen nodig.
• Zorg ervoor dat de batterijen in de juiste richting worden geplaatst.
  • Vervang beide batterijen tegelijkertijd.

GEBRUIK

De knoppen op het apparaat gebruiken

• Steek de stekker in het stopcontact, u hoort een pieptoon.
• Drukopdestand-byknopB om het apparaat in te schakelen. Druk nogmaals op de knop om het apparaat uit te schakelen.

Koelmodus

• Druk op de knop "Mode" B ^16 tothetindicatielampje"Cool"B ^21 brandt.
• Druk op de knop "Omhoog" B ^14 of "Omlaag" B ^15 om de gewenste kamertemperatuur te selecteren.
• Wacht ongeveer 5 minuten voordat het koelen begint.
• Druk op de knop "Ventilatorsnelheid" B ^17 om de luchtsnelheid aan te passen.

Ontvochtigingsmodus

• SluitdeuitlaatslangA 9 nietaanophetapparaat.
• Druk op de knop "Mode" B ^16 totdathetindicatorlampje"Dehumidify"B ^22 brandt.
• De temperatuur wordt automatisch geselecteerd.
• De ventilatorsnelheid wordt automatisch geselecteerd.

Ventilatorwerking

• Druk op de knop "Mode" B ^16 tothetindicatorlampje"Fan"B ^23 brandt.
• Druk op de knop "Ventilatorsnelheid" B ^17 om de luchtsnelheid aan te passen.

Timerfunctie

Timer AAN-instelling

• Wanneer de airconditioner UIT staat, drukt u op de knop "Timer" en selecteert u de gewenste AAN-tijd en past deze aan met de knoppen 16enB 15.
• De AAN-tijd kan worden ingesteld op elk moment tussen 0 en 24 uur.
  Timer UIT-instelling
• Wanneer de airconditioner AAN staat, drukt u op de knop "Timer" en selecteert u de gewenste UIT-tijd en past deze aan met de knoppen 13enB 15.
• De UIT-tijd kan worden ingesteld op elk moment tussen 0 en 24 uur.

Afvoer

- Na langdurig gebruik en voordat u het apparaat opbergt, moet u het verzamelde water aftappen. Zorg voor een geschikte locatie of bak om het water op te vangen en verwijder de rubberen stop uit de afvoergat aan de onderkant van het apparaat. Het water zal dan beginnen weg te lopen. Nadat dit is gestopt, kunt u de afvoerstopp terugplaatsen.

Functie voor alarm bij volle interne watertank

- De interne watertank in de airconditioner heeft een waterniveau-veiligheidsschakelaar die het waterniveau regelt. Wanneer het waterniveau een bepaalde hoogte bereikt, gaat de water vol-indicator branden. Volg de eerder beschreven stappen om het water af te voeren.

PROBLEEMOPLOSSING

Probleem Mogelijke oorzaak Mogelijke oplossing
Het apparaat start niet op wanneer je de aan/uit-knop indrukt.	Het lampje van de watervol indicator knippert en de watertank is vol.	Laat het water uit de watertank.
	De kamertemperatuur is hoger dan de ingestelde temperatuur. (Elektrische verwarmingsmodus)	Stel de temperatuur in.
	De kamertemperatuur is lager dan de ingestelde temperatuur. (Koelingsmodus)
Het apparaat koelt niet genoeg. De	deuren of ramen zijn niet gesloten.	Zorg ervoor dat alle ramen en deuren gesloten zijn.
	Er zijn warmtebronnen in de kamer.	Verwijder de warmtebronnen indien mogelijk.
	De afvoerslang voor warme lucht is niet aangesloten of is verstopt.	Sluit de afvoerslang voor warme lucht aan of maak deze schoon.
	De temperatuurinstelling is te hoog.	Reset de temperatuur.
	Luchtinlaat is geblokkeerd. Maak de luchtinlaat schoon.
Automatische uitschakeling in verwarmingsmodus.	Verwarming bescherming, wanneer de temperatuur bij de luchtuitlaat hoger is dan 70 graden, zal het apparaat automatisch uitschakelen.	Laat de kamertemperatuur afkoelen voordat u het apparaat opnieuw opstart.
Lawaaiierig. De grond is niet vlak of	niet genoeg gelijk. Het geluid komt van de stroming van het koelmiddel binnenin de airconditioner.	Zet het apparaat indien mogelijk op een vlakke, horizontale ondergrond.
E0 code De kamer temperatuur sensor is defect.		Vervang de kamertemperatuursensor.
E2 code Watertank vol. Maak de watertank leeg.

REINIGING EN ONDERHOUD

• Koppel het apparaat los van elk stopcontact voordat u het schoonmaakt.
• Reinig eerst het oppervlak met een neutraal reinigingsmiddel en een vochtige doek, en veeg het daarna af met een droge doek.
• Gebruik geen benzine of andere chemicaliën om het apparaat schoon te maken.
  • Was het apparaat niet direct.

Luchtfilter

• Het luchtfilter moet om de twee weken worden schoongemaakt.
• Open het luchtinlaatrooster en verwijder het luchtfilter.
• Reinig het luchtfilter met een neutraal reinigingsmiddel in lauwwarm water van 40°C en laat het drogen (niet in direct zonlicht).
• Plaats het luchtfilter terug in het inlaatrooster.

EU-CONFORMITEITSVERKLARING

Hierbij verklaart Smartwares Europe dat de radioapparatuur van het type 348035 / 348054 / 348070 in overeenstemming is met de richtlijn 2014/53/EU

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.tristar.eu

VERWIJDERING

Dit apparaat mag aan het einde van de levensduur niet bij het normale huisafval worden gedeponeerd, maar moet bij een speciaal inzamelpunt voor hergebruik van elektrische en elektronische apparaten worden aangeboden. Het symbool op het apparaat, in de gebruiksaanwijzing en op de verpakking attendeert u hierop. De in het apparaat gebruikte materialen kunnen worden gerecycled. Met het recyclen van gebruikte huishoudelijke apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Informeer bij uw lokale overheid naar het inzamelpunt.

ONDERSTEUNING

Voor onderdelen en meer informatie over het apparaat kunt u terecht op www.tristar.eu

Mode d'emploi

Climatiseur mobile
