Type product	Fotovoltaïsch zonnepaneel
Merk	Dometic
Model	MT 75 MC Slim
Nominaal vermogen	75 W
Nullastspanning (Voc)	21,0 V
Kortsluitstroom (Isc)	4,62 A
Cellype	Monokristallijn
Aantal cellen	36
Afmetingen (L x B x H) inclusief steunen	1200 x 540 x 35 mm
Gewicht	7,4 kg
Bedrijfstemperatuur	-40 °C tot 85 °C
Maximale relatieve luchtvochtigheid	85 %
Beschermingsklasse	IP65
Certificeringen	CE
Gebruik	Installatie op dak van camper, caravan, boot
Onderhoud	Reinigen met helder water, vermijd hogedrukreiniger en schurende producten
Veiligheid	Raak de contacten niet aan wanneer deze onder spanning staan; installatie door een gekwalificeerde professional

Veelgestelde vragen - MT 75 MC Slim DOMETIC

Hoe installeer ik het Dometic MT 75 MC Slim zonnepaneel?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Lijm de montagesteunen op het dak met de meegeleverde lijm, zonder te boren. Houd rekening met de droogtijden en zorg ervoor dat het oppervlak schoon is. Raadpleeg de volledige handleiding voor de gedetailleerde stappen.

Welk type accu kan ik gebruiken met dit zonnepaneel?

Het paneel is ontworpen om 12V lood-, AGM-, GEL- of lithiumaccu's op te laden via een geschikte laadregelaar. Gebruik de meegeleverde lader of een model dat geschikt is voor het vermogen van het paneel.

Hoe maak ik het zonnepaneel schoon?

Reinig het paneel wanneer het koel is (ochtend of late middag). Gebruik een tuinslang of een zachte microvezeldoek met water. Gebruik nooit een hogedrukreiniger, schurende producten of agressieve chemicaliën.

Wat te doen als het paneel geen elektriciteit produceert?

Controleer eerst de aansluitingen: kabels, zekering van de regelaar. Zorg ervoor dat het paneel aan direct zonlicht wordt blootgesteld en niet in de schaduw ligt. Inspecteer de kabels op beschadigingen. Als het probleem aanhoudt, neem dan contact op met een erkende dienst.

Kan ik op het zonnepaneel lopen?

Nee, het is ten strengste verboden om op het paneel te lopen of erop te leunen. Dit kan de cellen breken of microscheurtjes veroorzaken en het paneel onherstelbaar beschadigen.

Wat is de levensduur van het zonnepaneel?

Monokristallijne zonnepanelen hebben over het algemeen een levensduur van 25 tot 30 jaar, met een geleidelijke prestatievermindering. Regelmatig onderhoud en een correcte installatie verlengen de levensduur.

Kan het zonnepaneel worden gebruikt bij bewolkt weer?

Ja, maar de elektriciteitsproductie zal lager zijn. Het rendement hangt af van de lichtintensiteit. Bij bewolkt weer kan het vermogen dalen tot 10-25% van het nominale vermogen.

Moet ik een laadregelaar installeren?

Ja, een laadregelaar is essentieel om de spanning te regelen en de accu te beschermen tegen overladen en diepe ontlading. Gebruik de meegeleverde regelaar van de kit.

Hoe weet ik of het paneel correct is bevestigd?

Controleer voor elke rit en regelmatig of de steunen goed vastzitten en het paneel niet beweegt. Een slecht bevestigd paneel kan loskomen en ongelukken veroorzaken.

Wat te doen bij een gebroken glas?

Gebroken glas vormt een risico op elektrische schokken en brand. Het paneel kan niet worden gerepareerd; het moet onmiddellijk worden vervangen. Neem contact op met een erkende dienst.

GEBRUIKSAANWIJZING MT 75 MC Slim DOMETIC

Zonnesysteem Montagehandleiding en gebruiksaanwijzing....4

1 Belangrijke opmerkingen....4 Verklaring van de symbolen....4 Veiligheidsaanwijzingen....4 Omvang van de levering....4 Accessoires....4 Beoogd gebruik....4 2 Technische beschrijving....42 3 Het zonnesysteem monteren....42 4 Gebruik....104 10 Reiniging en onderhoud....104 11 Problemen oplossen....104 12 Verwijdering....100 13 Garantie....100 14 Technische gegevens....102

1 Belangrijke opmerkingen

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing moet bij dit product worden bewaard.

Door het product te gebruiken bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Voor de recentste productinformatie bezoek documents.dometic.com.

2 Verklaring van de symbolen

Een signaalwoord geeft informatie over veiligheid en eigendomsschade en geeft de mate of ernst van het gevaar aan.

1 GEVAAR

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg heeft.

3 WAARSCHUWING

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg kan hebben.

VOORZICHTIG

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, licht of matig letsel tot gevolg kan hebben.

LET OP

Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

INSTRUCTIE aanvullende informatie voor het gebruik van het product.

3 Veiligheidswaarschuwingen

Neem ook de veiligheidsaanwijzingen en voorschriften van de voertuigfabrikant en erkende werkplaatsen in acht.

3.6.1 Algemene veiligheid

3 WAARSCHUWING: Gevaar voor elektrische schokken

Zonnepanelen genereren gelijkstroom en vormen een bron van elektriciteit wanneer ze worden blootgesteld aan zonlicht of andere lichtbronnen. Raak geen onder spanning staande onderdelen van het zonnepaneel aan (bijvoorbeeld de klemmen), omdat dit brandwonden, vonken en dodelijke elektrische schokken tot gevolg kan hebben, of de module nu is aangesloten of niet. Monteer het zonnesysteem niet wanneer de zonnepanelen zijn blootgesteld aan zonlicht of andere lichtbronnen. Dek alle zonnepanelen af met een ondoorzichtige doek of ondoorzichtig materiaal om te voorkomen dat er elektriciteit wordt opgewekt tijdens de montage of tijdens werkzaamheden aan de zonnepanelen of bedrading. Montage en demontage van het zonnesysteem mogen alleen worden uitgevoerd door bevoegd personeel. Gebruik het zonnesysteem niet als een onderdeel zichtbaar beschadigd is. Als de stroomkabel van het toestel beschadigd is, moet de stroomkabel, om gevaren te voorkomen, worden vervangen door de fabrikant, diens klantenservice of gelijkwaardig bevoegd personeel. Het zonnesysteem mag uitsluitend worden gerepareerd door bevoegd personeel. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren. Als u het toestel demonteert: Maak alle aansluitingen los. Zorg ervoor dat alle in- en uitgangen spanningsvrij zijn. Gebruik uitsluitend door de fabrikant aanbevolen accessoires. Bewerk de componenten niet zelf en maak geen aanpassingen.

3 WAARSCHUWING: Gevaar voor letsel

Bij blootstelling aan direct zonlicht kunnen zonnepanelen opwarmen tot een temperatuur van 20°C. Raak het oppervlak van de zonnepanelen niet aan om brandwonden te voorkomen.

3 WAARSCHUWING: Gevaar voor de gezondheid

Dit toestel mag worden gebruikt door kinderen vanaf 3 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt. Elektrische toestellen zijn geen speelgoed. Houd het toestel buiten het bereik van zeer jonge kinderen. Kinderen moeten onder toezicht staan om te garanderen dat ze niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

LET OP: Gevaar voor schade

Let erop dat andere voorwerpen geen kortsluiting bij de contacten van het toestel kunnen veroorzaken. Let op dat de min- en pluspolen nooit in contact komen. Ga niet op de zonnepanelen staan en leun er niet tegen. Plaats geen zware last op het glas of de achterplaat van de zonnepanelen, omdat de cellen hierdoor kunnen breken of er hierdoor microscheuren kunnen ontstaan. Bewaar het zonnesysteem op een veilige plek voordat u het monteert en nadat u het demonteert. Bescherm de zonnepanelen tegen omkantelen of vallen.

1 GEVAAR: explosiegevaar

Monteer het toestel niet op plaatsen waar gevaar voor gas- of stofexplosie bestaat.

3 WAARSCHUWING: gevaar voor letsel

Als u het zonnesysteem op een dak monteert:

• Voer de installatie en montage niet uit bij harde wind.
• Bescherm uzelf en andere personen tegen vallen. Voorkom dat voorwerpen kunnen vallen.
• Beveilig de werkplek zodanig dat niemand anders gewond kan raken.

LET OP: gevaar voor schade

Onjuist gemonteerde zonnepanelen kunnen losraken en naar beneden vallen. Gebruik geen siliconenkit of andere lijm dan de bijgeleverde lijm of aanbevolen lijm om een optimale hechting te garanderen.

3 VEILIGHEID: bij de elektrische aansluiting van het toestel

3 WAARSCHUWING: gevaar voor elektrische schok

De elektrische installatie mag uitsluitend worden aangesloten door bevoegd personeel conform de nationale voorschriften. Onjuiste aansluiting kan ernstige gevaren veroorzaken. Als u aan elektrische installaties werkt, zorg er dan voor dat er iemand in de buurt is die u in geval van nood kan helpen. Neem de aanbevolen kabeldoorsneden in acht. Leg de kabels zodanig dat deze niet beschadigd kunnen raken door de deuren of de motorkap. Geplette kabels kunnen tot levensgevaarlijke verwondingen leiden.

LET OP: gevaar voor schade

Overschrijd de nominale stroom- en spanningswaarden van de oplader voor zonne-energie niet. Installeer zonnepanelen slechts tot het maximale vermogen van de gebruikte oplader voor zonne-energie. Als uw zonnesysteem deze waarden overschrijdt, neem dan contact op met uw dealer voor een geschikte oplader voor zonne-energie. Gebruik holle buizen of leidingdoorvoeren als leidingen door plaatwanden of andere wanden met scherpe randen geleid moeten worden. Plaats het AC-netsnoer en de DC-gelijkstroomleiding niet samen in dezelfde kabelgoot. Buig de kabel niet los of scherp geknikt. Bevestig de kabels op een veilige wijze. Trek niet aan de kabels.

Veiligheid bij het gebruik van het toestel

GEVAAR: Gevaar voor elektrische schokken

Raak blanke leidingen nooit met blote handen aan.

WAARSCHUWING: Gevaar voor letsel

Controleer voor elke reis en regelmatig gedurende de reis of de zonnepanelen stevig aan het dak zijn bevestigd. Een onjuist gemonteerd zonnepaneel kan tijdens het rijden van het dak vallen en andere weggebruikers verwonden.

VOORZICHTIG: Explosiegevaar

Gebruik het toestel niet onder de volgende omstandigheden:

- in de buurt van agressieve dampen

- in de buurt van brandbare materialen

- in zones waar explosiegevaar heerst

LET OP: Gevaar voor schade

Vermijd zware schokken en trillingen tijdens het rijden.

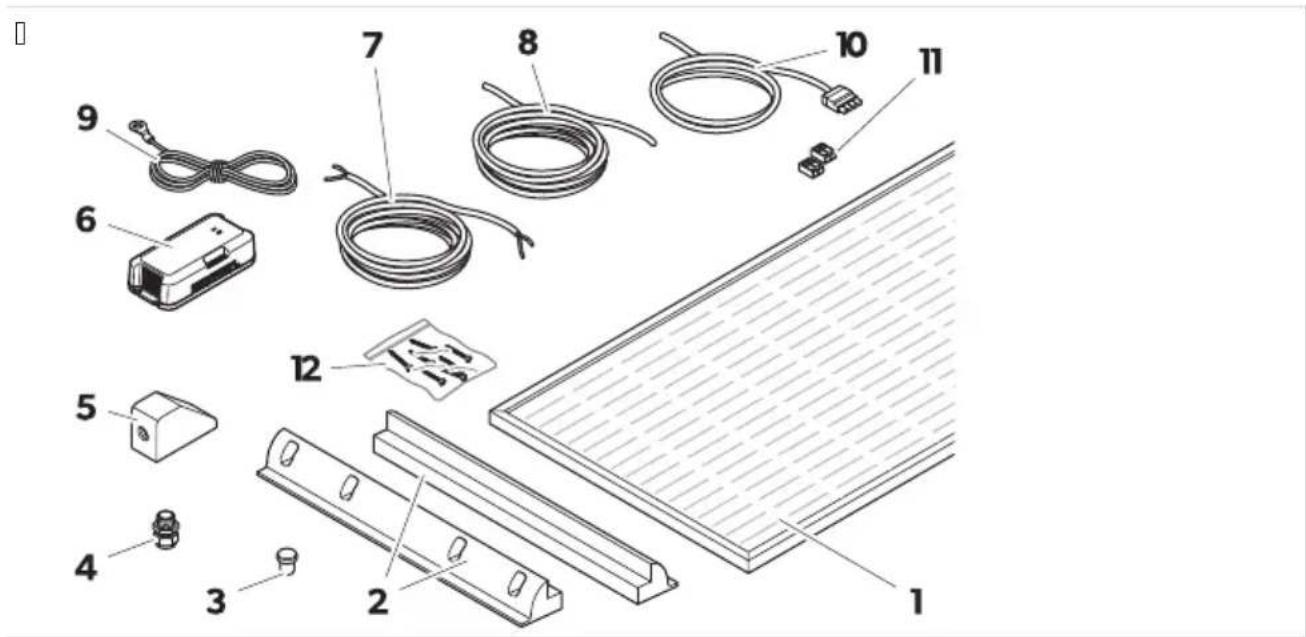

Gevaar voor de levering

LET OP: voor montage o

4 EE

3 Blinde stop 1

4 Labelwartel 1

NL...

Nr6 Beschri:vi ! Aa tal
5 Dakkanaal 1
6 Baadregelaar voor zonne-energie 1
7 Buitenkabel 6 - 4 mmHl 1
8 Binnenkabel 6 - 4 mmHl 1
9 %emperatuursensor 1
10 , B3-kabelset 1
11 6 *GO-connector
		10 E12 ) chroef * 6 0-* -. (4)
		0 EE
K Montagehandleiding en gebruiksaanwijzing Galleen digitaall		1
K Beknopte montagehandleiding en gebruiksaanwijzing		1
K Installatie- en bedieningshandleiding voor de laadregelaar voor zonne-energie		1
E	CDS-voe8i ! s9a0elA M% 130 5D) (M% 210 5D)
	Blac9 'i eA M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
	Power Blac9li eA M% 75 M5-30L) lim) hort(M% 100 M5-30L(M% 130 M5-30L(M%) 150 M5-30L(M% 200 M5-30L
EE	CDS-voe8i ! s9a0elA M% 260-2 5D) (M% 420-2 5D)
	Blac9 'i eA M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
	Power Blac9li eA M% 150-2 M5-30L) lim) hort(M% 200-2 M5-30L(M% 260-2 M5-30L(M% 300-2 M5-30L(M% 400-2 M5-30L

5 Accessoires

De toebehoren zijn verkrijgbaar, maar niet bij de levering inbegrepen.

Aa 85i8i !	Arti9el r6
Dometic %ouch Displa' %D 3.	40 001. 2

6 Beoogd gebruik

Het zonnepaneel is bedoeld om zonlicht om te zetten in gelijkstroom (DC) om oplaadbare 12V-accu's in voertuigen of boten tijdens het rijden op te laden of deze te voeden met een vlotterspanning voor energieopwekking. Het accuvermogen kan ook worden gebruikt als een stabiele stroomvoorziening voor apparatuur die op gelijkstroom werkt en die is aangesloten op de accu.

Het zonnestelsel is geschikt voor:

• Installatie in caravans en campers • Stationair of mobiel gebruik • Extreme gebruiksomstandigheden (gebruik tijdens expedities) • Windsnelheden tot 130 km/h

Het zonne-energiesysteem is niet geschikt voor:

• Werking op netspanning • Draagbare toepassingen

De uitgangsspanning van aangesloten zonnepanelen mag niet hoger zijn dan de gespecificeerde maximale uitgangsspanning van de laadregelaar voor zonne-energie.

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onvoldoende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste installatie (montage of aansluiting), inclusief te hoge spanning.
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen.
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant.
• Gebruik voor andere doeleinden dan beschreven in deze handleiding.

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

Technische beschrijving

De houders voor montage op het dak worden zonder te boren op het dak van het voertuig gelijmd. De zonnepanelen zijn op de houders voor montage op het dak geschroefd en kunnen worden vervangen.

De bedrading naar het interieur wordt geleid door een onder druk staand waterdicht dakkanaal.

Het zonnesysteem kan worden uitgebreid met andere zonnepanelen van dezelfde vermogensklasse. De afzonderlijke zonnepanelen kunnen met elkaar worden verbonden in één aansluitdoos.

De laadregelaar voor zonne-energie wordt tussen de zonnepanelen en de accu van het voertuig aangesloten om de juiste laadstroom van de accu te garanderen en de accu te beschermen tegen overspanning en diepontlading.

Het zonnestelsel monteren

WAARSCHUWING! Gevaar voor elektrische schokken

Dek alle zonnepanelen tijdens de montage volledig af met ondoorzichtig materiaal om te voorkomen dat er elektriciteit wordt opgewekt.

LET OP! Gevaar voor schade

Zorg ervoor dat de aansluitdoos en het dakkanaal correct zijn afgedicht en dat het dakkanaal stevig op het dak is gelijmd, zodat er geen vocht in de aansluitdoos of door het dak kan lekken.

Houd bij de keuze van de montageplaats rekening met het volgende:

• Het montageoppervlak moet vlak zijn en stevig genoeg om het zonnepaneel te dragen.
• Zorg ervoor dat het montageoppervlak is gemaakt van materialen die bestand zijn tegen de hoge temperaturen die worden veroorzaakt door het zonnepaneel.
• Zorg ervoor dat het beoogde montageoppervlak groot genoeg is.
• Zorg ervoor dat er voldoende ruimte is voor toegang tot de zonnepanelen en andere vaste onderdelen voor toekomstig onderhoud.
• Zorg ervoor dat de bestaande ventilatieopeningen op het voertuig niet worden geblokkeerd.
• Zorg ervoor dat eventuele bestaande ventilatieopeningen op het voertuig en de ventilatie aan de achterzijde van het zonnepaneel niet worden geblokkeerd.

• Schaduw kan de prestaties van het zonnesysteem verminderen. Zorg ervoor dat vaste onderdelen (zoals airconditioners of geopende satellietantennes) geen schaduw op de zonnepanelen werpen.
• Kies een plek met direct zonlicht voor optimale prestaties.
• Plaats meerdere zonnepanelen zo dicht mogelijk bij elkaar.
• Lijm de zonnepanelen of dakkanalen niet op rubberen oppervlakken, bijv. planken aan de buitenkant, omdat de hechting van de lijm dan niet gegarandeerd is.
• Lijm de houders voor montage op het dak of dakkanalen niet op rubberen oppervlakken, bijv. planken aan de buitenkant, omdat de hechting van de lijm dan niet gegarandeerd is.

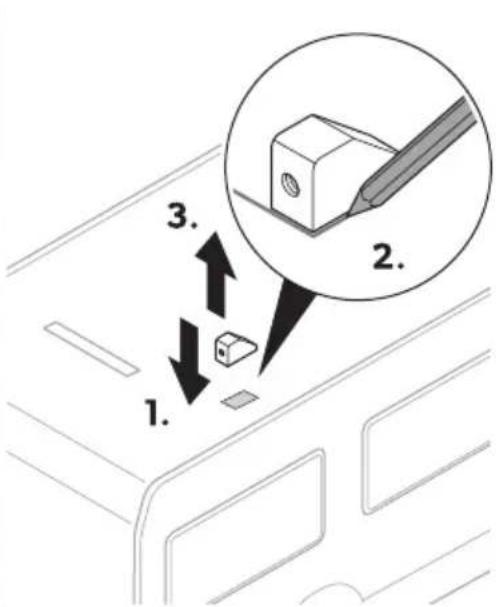

1. Markeer de hechtvlakken.

□

2. Schuur de hechtvlakken op het voertuig op met schuurpapier.

□

3. De hechtvlakken op het voertuig reinigen.

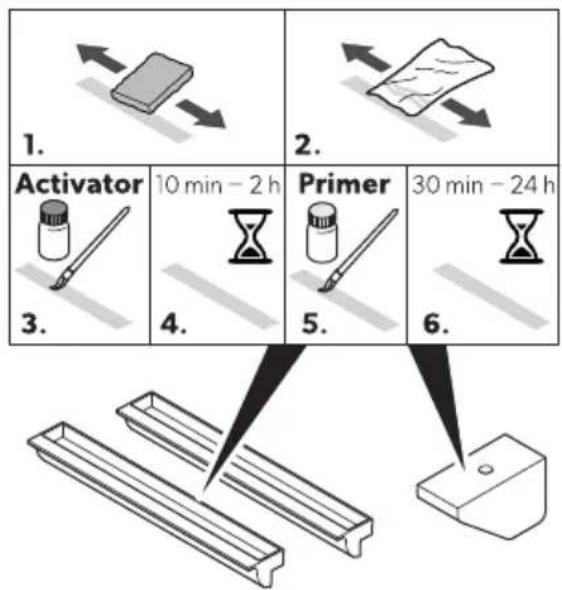

1. Breng de activator aan op het hechtvlak en laat deze drogen gedurende 10 min ± 2 uur.

4. Schuur de hechtvlakken op de houders voor montage op het dak en het dakkanaal op met schuurpapier.

□

5. Reinig de hechtvlakken op de houders voor montage op het dak en het dakkanaal. 6. Breng de activator aan op de hechtvlakken en laat deze drogen gedurende 10 min ± 3 uur. 7. Breng de primer aan op de hechtvlakken en laat deze drogen gedurende 10 min ± 4 uur. 8. Strip de kabeluiteinden als volgt:

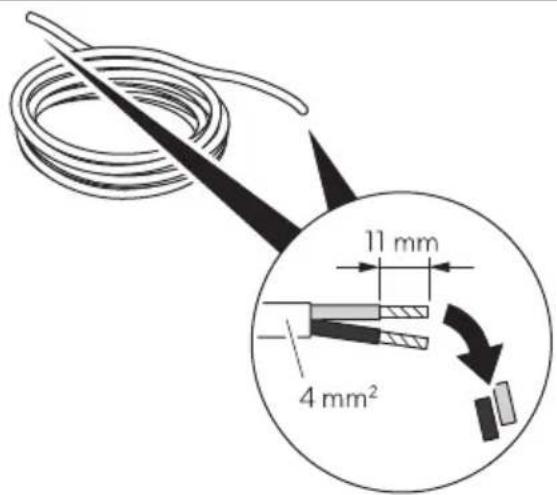

• Buitenkabel 11 mm (64 mm²) • Binnenkabel 11 mm (4 mm²)

□

Neem de volgende aanwijzingen in acht bij het aansluiten van het zonnepaneel:

• Sluit de ongebruikte kabeluitgang op de aansluitdoos 611 af met de blinde stop 621. - Gebruik alleen de buitenste klemmen op de aansluitdoos. - Sluit alleen zonnepanelen van hetzelfde type en met dezelfde capaciteit aan. • Sluit twee zonnepanelen aan op de aansluitdoos die zich het dichtst bij het dakkanaal bevindt.

NL...

) luidt het zonnepaneel als volgt aan:

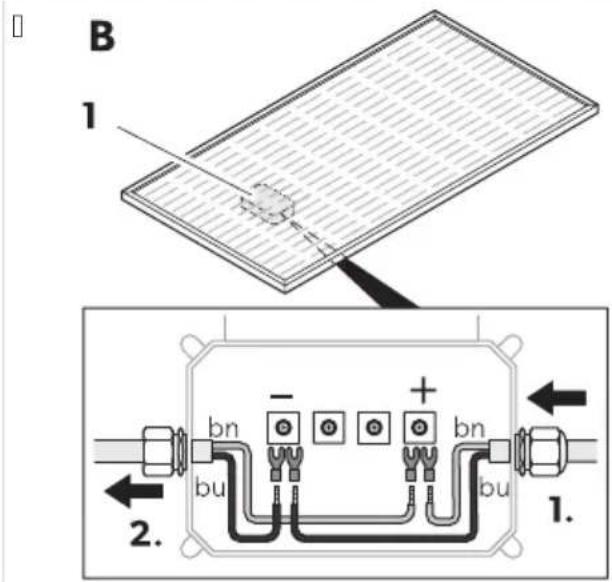

) luidt de buitenkabel aan op de aansluitdoos.

) luidt meerdere zonnepanelen parallel aan:

• Verbind de positieve polen met elkaar.
• Verbind de negatieve polen met elkaar.

3 WAARSCHUWING: gevaar voor letsel

Gebruik een geschikte lijm (bijv. ikaMe®-lijm). Gebruik geen silicone. Verplaats het voertuig niet totdat de lijm volledig droog is (om er zeker van te zijn dat de componenten stevig op het dak van het voertuig zijn bevestigd). Volg de instructies van de fabrikant op met betrekking tot de uithardingstijden van de gebruikte lijm.

LET OP: gevaar voor schade

Controleer voor het boren of er geen elektrische kabels of andere delen van het voertuig door boren, zagen of vijlen beschadigd kunnen raken.

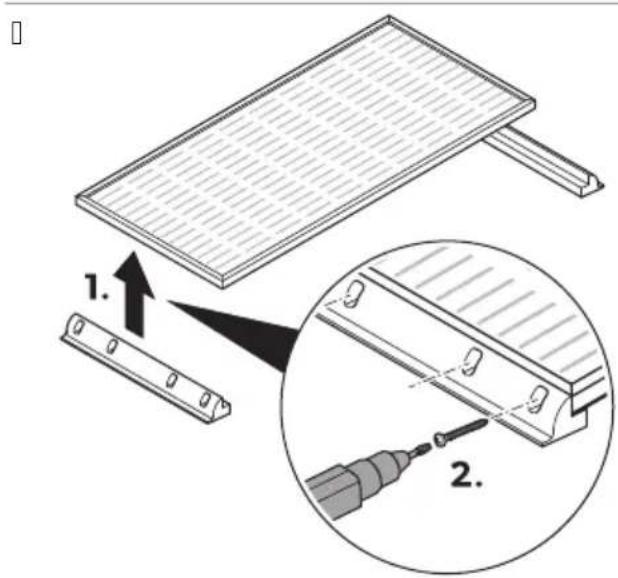

1.) Schroef de houders voor montage op het dak aan het zonnepaneel vast.

- Breng lijm aan op de houders voor montage op het dak van het zonnepaneel (zie afb. op pagina 2, 101 (1)).

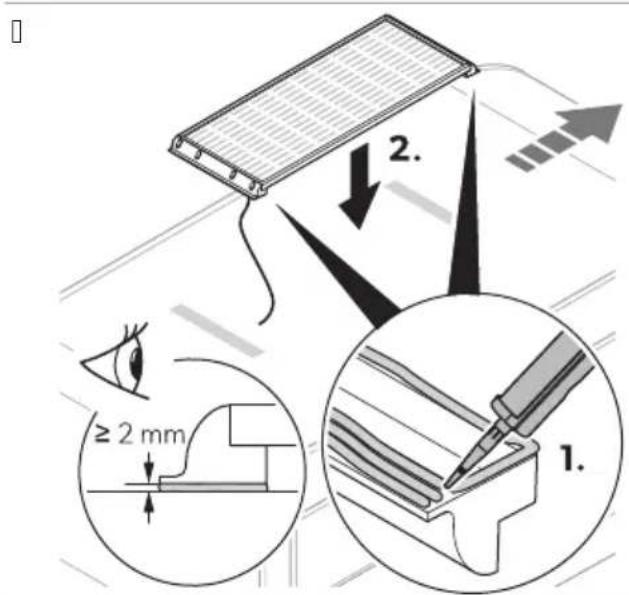

- Plaats het zonnepaneel op het voorbereide hechtvlak op het voertuig (zie afb. op pagina 2, 101 (2)).

1. Druk de houders voor montage op het dak licht op het hechtvlak om ervoor te zorgen dat het zonnepaneel stevig vastzit.

Druk niet te hard op het oppervlak van het zonnepaneel. Druk niet op het midden van het zonnepaneel.

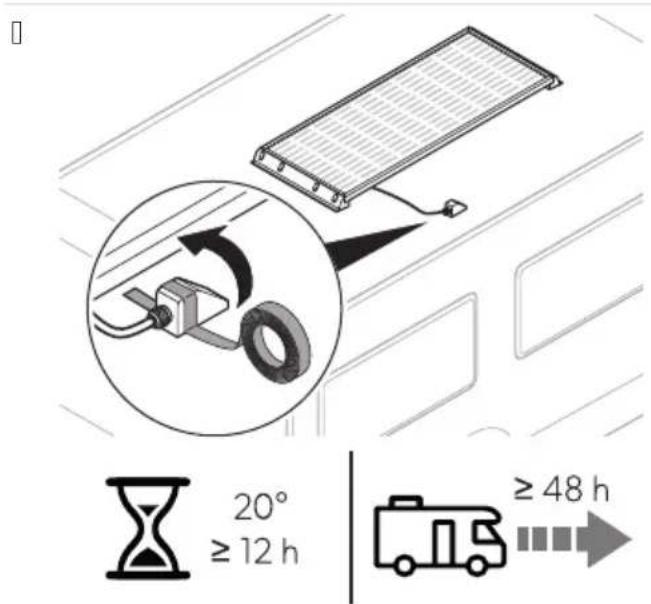

Bevestig het zonnepaneel bijv. met lichte gewichten of plakband totdat de lijm volledig is uitgehard om ervoor te zorgen dat het zonnepaneel stevig op het oppervlak van het voertuig vastzit.

INSTRUCTIE Volg de instructies van de fabrikant op met betrekking tot de uithardingstijden van de gebruikte lijm.

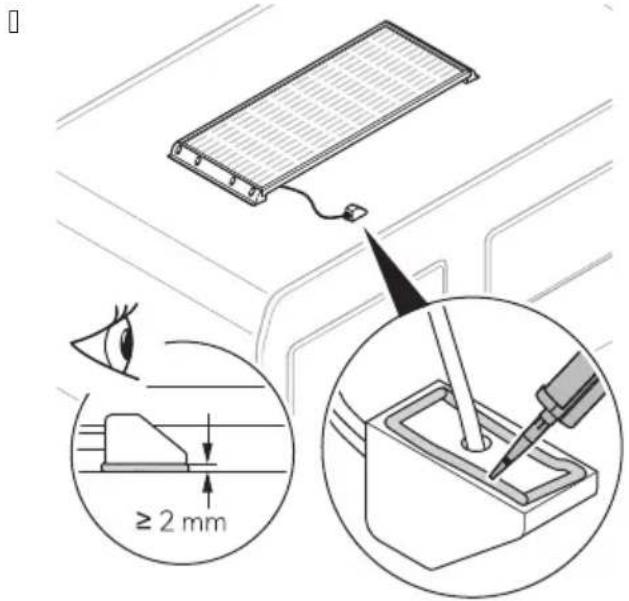

Leg de aansluitkabel van de aansluitdoos door de kabelwartel (zie afb. op pagina 10, punt 1).

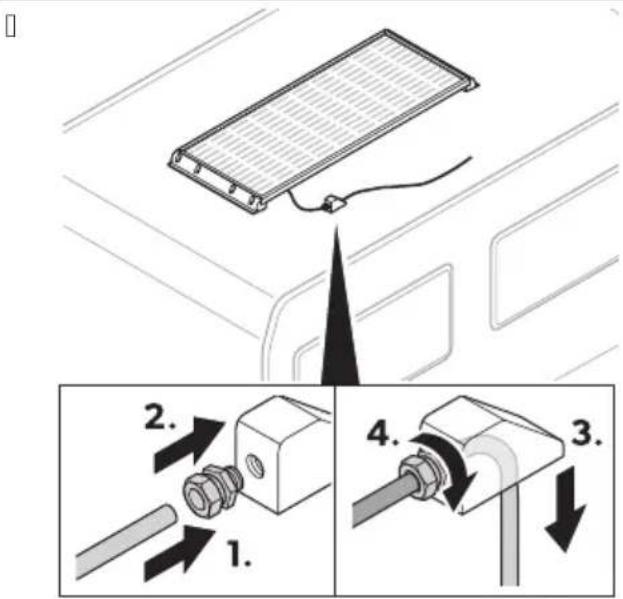

1. Leg de aansluitkabel van de kabelwartel door het dakkanaal (zie afb. op pagina 10, punt 2).
2. Bevestig de kabelwartel op het dakkanaal (zie afb. op pagina 10, punt 3). Let op de benodigde kabellengte voor het leggen en aansluiten van de kabel.

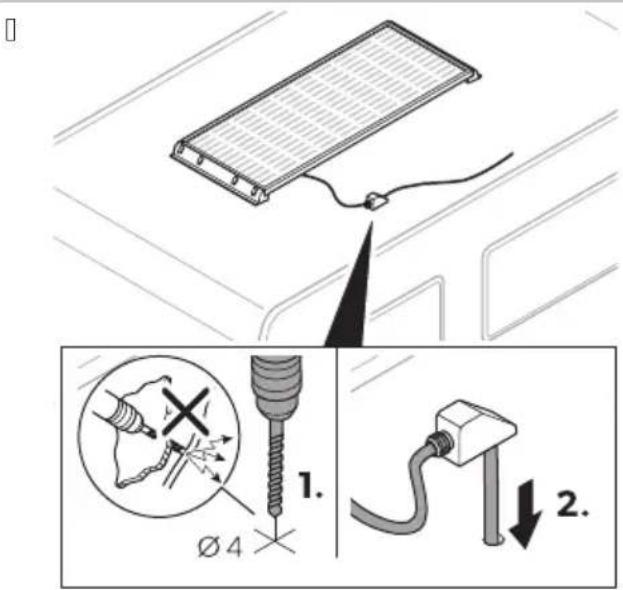

3. Boor een gat in het voertuigoppervlak voor de aansluitkabel (zie afb. op pagina 10, punt 1).

1. Leg de aansluitkabel door het voorgeboorde gat in het voertuig (zie afb. op pagina 10, punt 2).
2. Breng lijm aan op de achterkant van het dakkanaal.

1. Plaats het dakkanaal op het voorbereide oppervlak op het voertuig.

INSTRUCTIE Monteer het dakkanaal in de rijrichting van het voertuig om druk door wind en regen op de kabelwartel te voorkomen.

1. Bevestig het dakkanaal bijv. met plakband tot de lijm volledig is uitgehard om ervoor te zorgen dat het dakkanaal stevig op het voertuigoppervlak vastzit.

INSTRUCTIE Volg de instructies van de fabrikant op met betrekking tot de uithardingstijden van de gebruikte lijm.

INSTRUCTIE

De kabellengte moet zo kort mogelijk zijn.

Verbind de buitenkabel op een geschikt punt met de binnenkabel met behulp van de 6 * GO-connector 611.

bk Zwart

rd Rood

bn Bruin

bu Blauw

De laadregelaar voor zonne-energie sluit u aan zoals hieronder wordt beschreven.

Informatie over het installeren van de laadregelaar voor zonne-energie vindt u in de bijgevoegde installatie- en bedieningshandleiding of online op qr.dometic.com.

WAARSCHUWING

Neem ook de instructies en veiligheidsmaatregelen voor alle andere componenten van het zonnesysteem in acht.

Voor een optimale werking

Voor een optimale werking van het zonnesysteem op het volgende:

Het zonnesysteem genereert verschillende hoeveelheden elektriciteit afhankelijk van de hoeveelheid zonlicht gedurende de dag. Hoe meer zonlicht op het zonnesysteem valt, hoe meer elektriciteit er wordt opgewekt.

De hoeveelheid opgewekte elektriciteit wordt beïnvloed door de volgende omstandigheden:

Bewolkt weer, seizoensgebonden zonnestraling, variaties in de hoek van de zon, schaduw of vervuiling van het zonnesysteem.

De prestaties van het zonnesysteem nemen af naarmate de zonnepanelen warmer worden. Zorg voor voldoende ventilatie en voorkom overmatige zonnestraling.

10 Reiniging en onderhoud

3 WAARSCHUWING: Gevaar voor elektrische schokken

Gebroken glas van het zonnepaneel kan elektrische schokken of brand veroorzaken. Deze panelen kunnen niet worden gerepareerd en moeten onmiddellijk worden vervangen. Neem contact op met een geautoriseerde klantenservice.

VOORZICHTIG: Gevaar voor letsel

Laat het zonnepaneel afkoelen alvorens het te reinigen om brandwonden of schade aan het zonnepaneel als gevolg van overmatige temperatuurverschillen te voorkomen. Reinig de zonnepanelen vroeg in de ochtend, laat in de middag of op bewolkte dagen wanneer er weinig zonlicht is en de zonnepanelen koeler zijn.

LET OP: Gevaar voor schade

Reinig de zonnepanelen niet met een hogedrukreiniger. Gebruik geen scherpe of harde voorwerpen, schurende reinigingsmiddelen of agressieve chemische reinigingsmiddelen bij het reinigen.

Controleer onder spanning staande kabels regelmatig op beschadigde isolatie, kabelbreuk, schade door knaagdieren, slijtage en controleer of alle aansluitingen goed vastzitten en vrij van corrosie zijn. Controleer het oppervlak van de zonnepanelen regelmatig op barsten en ontbrekende of defecte componenten. Houd het zonnepaneel voor optimale prestaties vrij van vuil en schaduw, bijvoorbeeld stof en bladeren. Spoel de zonnepanelen af met een waterslang. Verwijder hardnekkig vuil voorzichtig met een zachte, vochtige microvezeldoek of spons. Controleer de afdichting af en toe op beschadiging.

11 Problemen oplossen

Fo5t Mo! eli:9e oor7aa9 Voorstel tot oplossi !
T et zonnes' steem werkt niet geen uitgangsvermogenl.	Beschadigde isolatie( kabelbreuk of losse contacten van onder spanning staande kabels.	> 5 ontroleer onder spanning staande kabels op beschadigde isolatie( kabelbreuk of losse contacten.> %rek de zekering van de laadregelaar voor zonne-energie eruit en controleer de spanning van het zonnepaneel Co51 op de laadregelaar voor zonne-energie.

NL...

Fo5t Mo! eli:9e oor7aa9 Voorstel tot oplossi !
	> Aeem contact op met een erkende klantenservice als u geen fout kunt vinden.
	Defecte laadregelaar voor zonne-energie.
T et zonnes' steem werkt niet correct Olaag uitgangsvermogenl.	Objecten of vuil blokkeren licht. 5 ontroleep op obstakels en zorg ervoor dat de zonnepanelen niet worden geblokkeerd door schaduwen.> Cerplaats het voertuig naar een geschiktere plaats.> Cerwijder vuil.
	Oververhitting van de zonnepanelen. Baat de zonnepanelen afkoelen.> Cerplaats het voertuig naar een geschiktere plaats> Xorg voor voldoende luchtcircula-tie rond de zonnepanelen.
	, en zonnepaneel in de reeks is defect. %rek de zekering van de laadregelaar voor zonne-energie eruit en controleer de spanning van het zonnepaneel Co51 op de laadregelaar voor zonne-energie.> 5 ontroleer de zonnepanelen op microscheuren.> 5 ontroleer het zonnepaneel op los-latend laminaat.> Cervang het zonnepaneel indien nodig.

12 Verwijdering

Verpakkingsmateriaal recyclen: Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.

Als u het product definitief weg wilt doen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervoorschriften. Het product kan gratis worden afgevoerd.

* Bevat het product niet-vervangbare batterijen (oplaadbare batterijen of lichtbronnen), verwijder deze dan niet voordat u het product afvoert.

De wettelijke garantieperiode is van toepassing. *Is het product defect, neem dan contact op met de vestiging van de fabrikant in uw land (zie dometic.com/dealer) of uw verkoper.

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop. - De reden voor de claim of een beschrijving van de fout.

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

14 Technische gegevens

1461 CDS Powerline

Zonne-energiesysteem

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Aominaal vermogen∅6 pl	1.0 00 10 4 0
Dagelijkse opbrengst∅6 hNdagl	/20 1140 4 0 1340
* fmetingen ∅B S D S T(emet dakmontagesteu-nen aan de zijkantl	1444°S /. 0°S 00 mm	- M% 1.0 5D)	1200°S 000°S 00 mm - M% 10 5D)
	afb.1 op paginaf102
Xonnepaneel M%) M 1.0 5D) - M%) M 1.0 5D)	M%) M 10 5D) - M%) M 10 5D)
Baadregelaar voor zon-ne-energie	) 5..0 ) 5430
Gewicht ☉zonder ka-belsl	11(1 kg)	1(1 kg)	1/(4 kg) . 0(. kg)
InspectieNcertificering	CE

Zonnepaneel

	MT SM 130 CDS MT SM 210 CDS
Aominaal vermogen Ⓐ6 pl 1. 0 10
Dagelijkse opbrengst Ⓝ6 hNdagl /20 4 0
Cermogenstolerantie U 10 V
Lortsluitstroom ⒶIscl /(0 * 3(4 *
Open-klemspanning ⒶCo5l 4(4 C 4(4 C
* antal cellen 44 44
5 elt' pe Monokristallijn
5 eltemperatuur in normaal bedrijf 43 °5'U K. °5
GAO5%I
Omgevingstemperatuur K 40°Q 3/ °5
Omgevingsvochtigheid ≤ 3/ V
*fmetingen Ⓐb - d - hl 1. 4°S /. 0°S . / mm		1040°S 000°S . / mm
Gewicht 3(/ kg)		1 (/ kg
Inspectie\ncertificering CE

De specificaties zijn verkregen onder de standaard testomstandigheden van 25 °C, 1000 W/m²: Lichtsterkte 1000 W/m² (paneeltemperatuur / °C * M 1(/l.

1462 Blackline

Zonne-energiesysteem

	MT 75 MC Slim Short	MT 150-2 MCSlim Short	MT 80 MC MT 160-2 MC
Aominaal vermogen6 pl	2/ 1/0 30 100
Dagelijkse opbrengst6 hNdagl	. 00 000 . 0 040
* fmetingen GB S D ST | 1. 0°S . . /°S 00 mm		- M% 2/ M5 ) lim	1120°S 4/0°S 00 mm	- M% 30 M5

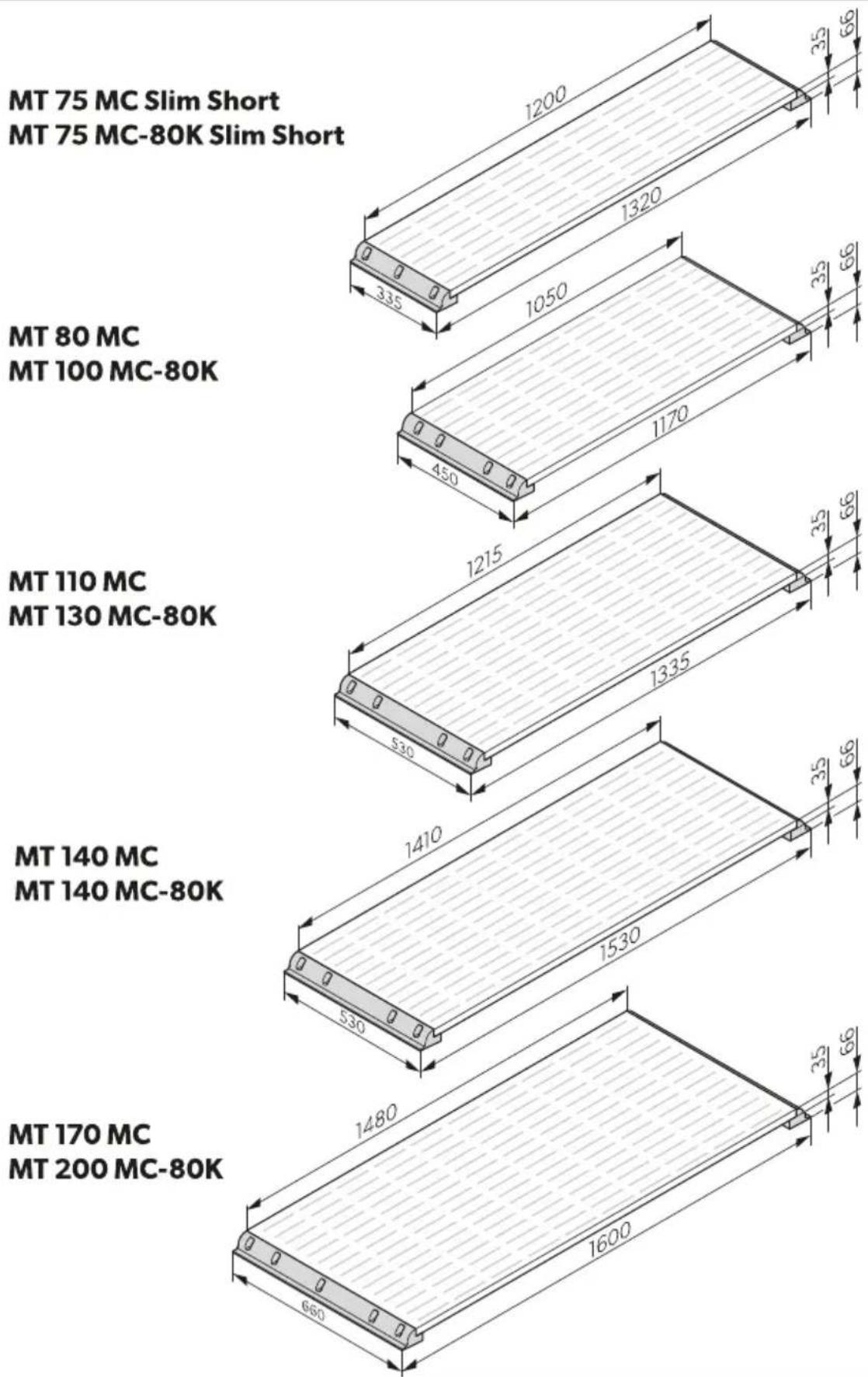

emet dakmontagesteu-nen aan de zijkantl	afb.1 op pagina#104
Xonnepaneel M%) M 2/M5 ) lim ) hort	- M%) M 2/M5 ) lim ) hort	M%) M 30 M5	- M%) M 30 M5
Baadregelaar voor zon-ne-energie	) 5..0		) 5..0
Gewicht @zonder ka-belsl	2(3 kg	1/ kg	3(/ kg	10(4 kg
InspectieNcertificering
	MT 110 MC MT 220-2 MC	MT 140 MC	MT 280-2 MC
Aominaal vermogen6 pl	110	0	140	30
Dagelijkse opbrengst6 hNdagl	440 330 /00	11 0
* fmetingen GB S D ST | 1. . /°S /. 0°S 00 mm		- M% 110 M5	1/. 0°S /. 0°S 00 mm	- M% 140 M5
emet dakmontagesteu-nen aan de zijkantl	afb.1 op pagina#104
Xonnepaneel	M%) M 110 M5	- M%) M 110 M5	M%) M 140 M5	- M%) M 140 M5
Baadregelaar voor zon-ne-energie	) 5..0		) 5..0
Gewicht @zonder ka-belsl	10( kg	14(4 kg	11(0 kg	(2 kg
InspectieNcertificering
	MT 170 MC		MT 340-2 MC
Aominaal vermogen6 pl	120		. 40
Dagelijkse opbrengst6 hNdagl	030		1. 00
* fmetingen GB S D ST | 1000°S 000°S 00 mm			- M% 120 M5
emet dakmontagesteu-nen aan de zijkantl	afb.1 op pagina#104
Xonnepaneel	M%) M 120 M5		- M%) M 120 M5
Baadregelaar voor zon-ne-energie	) 5430
	MT 170 MC MT 340-2 MC
Gewicht (zonder ka-bels)	14(1 kg 2(2 kg
Inspectie\certificering	CE

	MT SM 75 MC Slim Short	MT SM 80 MC MT	MT SM 110 MC MT	MT SM 140 MC MT SM 170 MC
Aominaal vermogen §6 pl	2/30 110 140 120
Dagelijkse opbrengst §6 hNdagl	.00.0440 /00 030
Cermogenstolerantie		U 10 V
Lortsluitstroom [Iscl]	4(.2*	4(2*	0(0*	2/ *	10(. *
Open-klemspanning [Co5]	1(0 C	1(0 C	1(0 C	4(3 C	(. C
*antal cellen	2 2 2	2 2
5elt'pe	Monokristallijn
5eltemperatuur in normaal bedrijf [CAO5%]	43 °5'UK. °5
Omgevingstemperatuur	K 40°Q 3/ °5
Omgevingsvochtigheid	≤3/V
* fmetingen [b - d - hl]	1 00°S . /PS . / mm	10/0°S 4/0°S . / mm	1 1/°S /. 0°S . / mm	1 1/°S /. 0°S . / mm	1430°S 000°S . / mm
Gewicht	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg
Inspectie\certifice-ring	CE

De specificaties zijn verkregen onder de standaard testomstandigheden van IEC 61215: lichtsterkte 1000 W/m², paneeltemperatuur 25 °C.

1463 Power Blackline

Zonne-energiesysteem

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
Aominaal vermogen €6 pl	2/	1/0	100	00

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
Dagelijkse opbrengst €6 hNdagl	. . 0 000 440 330
€met dakmontagesteu-nen aan de zijkantl	1. 0°S . . /°S 00 mm	- M% 2/ M5 ) lim) hort	1120°S 4/0°S 00 mm - M% 30 M5 * fmetingen (B S D S T I
	afb.1 op pagina104
Xonnepaneel M%) M 2/ M5 ) lim) hort		- M%) M 2/ M5 ) lim) hort	M%) M 100 M5 - M%) M 100 M5
Baadregelaar voor zon-ne-energie	) 5..0 ) 5..0
Gewicht Øzonder ka-belsl	2(3 kg	1/ kg	3(/ kg) 10(4 kg
InspectieNcertificering	CE
	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
Aominaal vermogen €6 pl	1. 0 00 1/0 . 00
Dagelijkse opbrengst €6 hNdagl	/2 1144 000 1. 0
* fmetingen €B S D S T | 1. . /°S /. 0°S 00 mm		- M% 1. 0 M5	1/. 0°S /. 0°S 00 mm - M% 1/0 M5
€met dakmontagesteu-nen aan de zijkantl	afb.1 op pagina104
Xonnepaneel	M%) M 1. 0 M5 - M%) M 1. 0 M5 M%) M 1/0 M5 - M%) M 1/0 M5
Baadregelaar voor zon-ne-energie	) 5..0 ) 5..0
Gewicht Øzonder ka-belsl	10( kg	14(4 kg	11(0 kg) (2 kg
InspectieNcertificering	CE
	MT 200 MC-80K	MT 400-2 MC-80K
Aominaal vermogen €6 pl	00	400
Dagelijkse opbrengst €6 hNdagl	330	1200
* fmetingen €B S D S T | 1000°S 000°S 00 mm		- M% 00 M5
€met dakmontagesteu-nen aan de zijkantl	afb.1 op pagina104
Xonnepaneel	M%) M 120 M5	- M%) M 120 M5
Baadregelaar voor zon-ne-energie	) 5430
Gewicht Øzonder ka-belsl	14(1 kg	2(2 kg)

	MT 200 MC-80K MT 400-2 MC-80K
Inspectie\certificering	CE

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aominaal vermogen 66 pl	2/ 100 1. 0 1/0 00
Dagelijkse op-brengst 66 hNdagl	.. 0 440 /2 000 330
Cermogenstolerantie			U 10 V
Lortsluitstroom ©Iscl	./ *	4 *	/(2 *	0(0 *	3(3 *
Open-klemspanning ©Co5 l	0(40 C	2(04 C	2(4/ C	2(04 C	2(4/ C
* antal cellen 30 30 30 30 30 30
5 elt' pe Monokristallijn
5 eltemperatuur in normaal bedrijf ©AO5 %l			43 °5PUK. °5
Omgevingstemperatuur			K 40°Q 3/ °5
Omgevingsvoch-tigheid			≤ 3/ V
* fmetingen Ⓞb - d - hl	1 00FS . ./FS . / mm	10/0FS 4/0'S . / mm	1 1/PS /. 0'S . / mm	1410PS /. 0'S . / mm	1430PS 000PS . / mm
Gewicht	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg
Inspectie\certifice-ring			CE

De specificaties zijn verkregen onder de standaard testomstandigheden van IEC 61215: lichtsterkte 1000 W/m², paneeltemperatuur 25 °C.

1464 Laadregelaar voor zonne-energie

Gedetailleerde informatie over de technische gegevens van de laadregelaar voor zonne-energie vindt u in de bijgevoegde installatie- en bedieningshandleiding of online op qr.dometic.com/nl.
