GEBRUIKSAANWIJZING PPAKF 12 A1 PARKSIDE

Vertaling van de oorspronkelijke gebruiksaanwijzing

PL

12 V AKUMULATOR 2,5 Ah + LADOWARKA 6 A

Instrukcja obsługi

NL/BE Gebruiksaanwijzing Pagina 125

Beoogd gebruik.... Pagina 130

Leveringsomvang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

Lijst van onderdelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Technische gegevens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Algemene veiligheidsaanwijzingen. . Pagina135

Ingebruikname ...... Pagina143

Product uitpakken en grondig reinigen.... Pagina143

Bediening ...... Pagina145

Accu opladen....Pagina145

Accu in het accu gereedschap plaatsen ...... Pagina148

Ladingsniveau van de accu op accu gereedschap controleren .... Pagina149

Accu uit het accu gereedschap halen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página150

Muurmontage van de oplader (optioneel) ...... Pagina151

Schoonmaken en onderhoud ..... Pagina152

Schoonmaken ...... Pagina152

Onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina153

Opbergen. ...... Pagina154

Afvoer ...... Pagina155

Garantie....Pagina158

Afwikkeling in geval van garantie. . . Pagina160

Service.... Pagina162

Lijst van gebruikte pictogrammen/symbolen
	Lees de gebruiksaanwijzing.
	GEVAAR! – Duidt op een gevaar met een hoog risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijvoorbeeld verstikkingsgevaar)
	WAARSCHUWING! – Duidt op een gevaar met een middelmatig risico dat ernstig letsel of de dood tot gevolg kan hebben, als dit niet wordt voorkomen (bijvoorbeeld gevaar voor elektrische schokken)
	VOORZICHTIG! – Duidt op een gevaar met een laag risico dat licht tot matig letsel tot gevolg kan hebben, als dit niet wordt voorkomen (bijvoorbeeld verbrandingsgevaar)
	OPGELET! – Waarschuwt voor mogelijke schade aan eigendommen (bijv. risico op kortsluiting)
	Gelijkstroom/ spanning
	Wisselstroom/ spanning
	Beschermingsklasse II (dubbele isolatie)
	Beveiliging
	Gebruik het product alleen in droge binnenruimtes.Bescherm de accu tegen hitte en langdurig, intens zonlicht.
	Bescherm de accu tegen water en vocht.
	Bescherm de accu tegen vuur.
	VeiligheidsaanwijzingenAanwijzingen voor het gebruik
	Het CE teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.
	Lithium ion accu

12 V ACCU 2,5 Ah +

OPLADER 6 A

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Beoogd gebruik

De accu en de oplader dienen in combinatie met een apparaat van de serie X 12 V TEAM worden gebruikt. De accu is compatibel met alle apparaten van de serie X 12 V TEAM. De accu mag alleen met opladers van de serie X 12 V TEAM worden opgeladen.

Het product is niet bestemd voor commercieel gebruik. Andere toepassingen of veranderingen van het product gelden als onjuist en vormen een substantieel gevaar voor ongevallen. De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde.

Leveringsomvang

1× Accu
1× Oplader
1× Gebruiksaanwijzing

- Lijst van onderdelen

Vouw voor het lezen de bladzijde met de afbeeldingen uit en maak uzelf daarna vertrouwd met alle functionaliteit van het product.

1 Accu
2 Ontgrendelingstoets
3 Oplader
4 Oplaadcontrolelampje – Rood
5 Oplaadcontrolelampje – Groen
6 Aansluitsnoer met netstekker

Aanbevolen omgevingstemperatuur:

Maximum temperatuur: max.	+50 °C
Tijdens het opladen: +4 tot +40 °C
Tijdens gebruik: +4 tot +50 °C
Bij opslag: 0 tot +45 °C
Oplader: PLGK 12 6.0 B1
Ingang:
Nominale spanning: 220–240 V~
Nominale frequentie: 50–60 Hz
Nominaal vermo gensverbruik: 100 W
Uitgang:
Nominale spanning: 12 V	---
Nominale stroom: 6 A
Zekering:	3.15 A T3.15A
Beschermings klasse:	II/□ (dubbele isolatie)

Oplaadduur:

De volgende accu's zijn geschikt voor opladen met de oplader:

PAPK 12 A4 /B4
PAPK 12 C1/D1
PAPK 12 2.5 A1/B1
PAPK 12 5.0 A1/B1

Wij raden u aan om deze accu's met de volgende opladers op te laden:

PLGK 12 A3
PLGK 12 6.0 B1

Oplaadduur PLGK 12 6.0 B1
PAPK 12 A4 45 min
PAPK 12 2.5 A1 / PAPK 12 2.5 B1	55 min
PAPK 12 B4 60 min
PAPK 12 D1 / PAPK 12 5.0 A1/ B1	80 min

Klanten kunnen compatibele vervangende accu's/batterijen en opladers bestellen in de Lidl online shops voor de volgende landen:

Duitsland (lidl.de), Frankrijk (lidl.

fr), België (lidl.be), Tsjechië (lidl.cz), Nederland (lidl.nl), Polen (lidl.pl), Slowakije (lidl.sk), Spanje (lidl.es)

Klanten uit alle overige landen kunnen bestellen op www.optimex shop.com.

Algemene veiligheidsaanwijzingen

- Dit product mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of aanwijzingen hebben gekregen over de veilige omgang met het product en in de aan het gebruik verbonden gevaren begrijpen.

Kinderen mogen niet met het product spelen.

Schoonmaken en onderhoud mogen niet door kinderen worden uitgevoerd tenzij ze onder toezicht staan.

WAARSCHUWING!

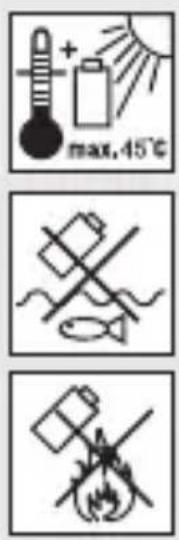

Gooi de accu niet bij het huishoudelijk afval, in open vuur of in water. Stel de accu niet gedurende langere tijd bloot aan sterke zonnestraling en leg deze niet op verwarmingslichamen (max. 45 °C).

Zorgvuldige omgang met en gebruik van accugereedschap

Laad accu's alleen op met opladers, die bij de serie X 12 V TEAM horen. Bij een oplader die geschikt is voor een bepaald soort accu's, bestaat brandgevaar als deze met andere soorten accu's wordt gebruikt.

- Gebruik in de elektrische apparaten alleen accu's die daarvoor zijn bestemd. Gebruik van andere accu's kan letsel en brandgevaar veroorzaken.

Houd de niet gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven, of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken. Kortsluiting tussen accupolen kan brandwonden of brand veroorzaken.

Bij onjuist gebruik kan vloeistof uit de accu naar buiten lekken. Vermijd contact daarmee. Bij toevallig contact met water afspoelen.

Als de vloeistof in de ogen komt, raadpleeg dan bovendien een arts. Lekkende vloeistof kan irritatie van de huid of brandwonden veroorzaken.

- Gebruik geen beschadigde of gemodificeerde accu's.

Beschadigde of gemodificeerde accu's kunnen zich onvoorspelbaar gedragen en kunnen gevaar voor brand, explosies of letsel veroorzaken.

Stel accu's niet bloot aan vuur en hoge temperaturen. Vuur of temperaturen van meer dan +130 °C kunnen explosies veroorzaken.

Volg alle aanwijzingen voor het opladen op en laad de accu of het op een accu werkend apparaat nooit op buiten het in de gebruikshandleiding aangegeven temperatuurbereik. Onjuist opladen of opladen bij te hoge of te lage temperaturen kan de accu beschadigen en het brandgevaar vergroten.

Service

- Verricht geen onderhoud aan beschadigde accu's. Al het onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of zijn daartoe gemachtigde klantenservice.

Speciale veiligheidstips voor accuapparaten

Zorg ervoor dat het apparaat is uitgeschakeld voordat u de accu plaatst. Het plaatsen van een accu in een elektrisch apparaat dat ingeschakeld is, kan ongelukken veroorzaken.

Laad uw batterijen altijd binnen op, omdat de oplader alleen daar- voor bestemd is.

- Om het risico op een elektrische stroomstoot te reduceren, trekt u de stekker van de oplader uit het stopcontact, voordat u gaat reinigen.

Stel de accu niet gedurende langere tijd bloot aan sterke zonnestraling en leg deze niet op verwarmingslichamen. Hitte beschadigt de accu en er bestaat explosiegevaar.

Laat een verwarmde accu voor het laden afkoelen.

Open de accu niet en vermijd mechanische beschadigingen van de accu. Er bestaat gevaar op kortsluiting en er kunnen dampen uittreden, die de ademhalingsorganen kunnen irriteren. Zorg voor frisse lucht en neem bij klachten contact op met een arts.

- Gebruik geen niet-oplaadbare batterijen. Het apparaat kan wor den beschadigd.

De juiste omgang met de oplader

■ Kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat gaan spelen.

- Controleer voor elk gebruik de oplader, kabel en stekker en laat deze door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Gebruik een defecte oplader niet en open deze niet zelf. Daarmee wordt verzekerd dat de veiligheid van het apparaat behouden blijft.

Let op dat de netspanning overeenkomt met de opgave op het typeplaatje van de oplader. Er bestaat gevaar voor een elektrische schok.

Houd de oplader schoon en uit de buurt van vocht en regen. Gebruik de oplader nooit buiten. Door vervuiling en binnendringend water vergroot de kans op een elektrische schok.

De oplader mag alleen met de bijbehorende originele accu's worden gebruikt. Het laden van andere accu's kan letsel en brandgevaar veroorzaken.

■ Voorkom mechanische beschadigingen van de oplader.

Deze kunnen tot interne kortsluiting leiden.

De oplader mag niet op of in de directe omgeving van een brandbare ondergrond (bijvoorbeeld papier, textiel) worden gebruikt. Er bestaat brandgevaar wegens de bij het opladen optredende opwarming.

Als het aansluitsnoer van dit apparaat beschadigd wordt, moet dit, om gevaar te vermijden, door de fabrikant, zijn klantendienst of een vergelijkbaar gekwalificeerd persoon vervangen worden.

De accu van uw apparaat wordt slechts gedeeltelijk voorgeladen geleverd en moet voor het gebruik eerst volledig worden opgeladen.
Steek de accu in de voet en sluit de oplader aan op het lichtnet.
- Trek de stekker uit het stopcontact als de accu volledig is opgeladen en verwijder de accu uit de oplader.
■ Laad niet oplaadbare batterijen nooit opnieuw op in de oplader.
- Gebruik geen hulpstukken die niet worden aanbevolen door de fabrikant. Dit kan elektrische schokken of brand veroorzaken.

Ingebruikname

● Product uitpakken en grondig reinigen

1. Haal het product uit zijn verpakking en verwijder al het verpakkingsmateriaal en beschermfolie.

2. Controleer of alle onderdelen aanwezig zijn en of de beschrijving van het meegeleverde volledig is (zie "Leveringsomvang").

3. Controleer of het product en alle onderdelen in goede staat zijn. Mocht u een beschadiging of een defect vaststellen, gebruik het product dan niet, maar ga te werk zoals beschreven in het hoofdstuk "Garantie".
4. Maak voor het eerste gebruik alle onderdelen van het product schoon zoals dat in het hoofdstuk "Schoonmaken en onderhoud" staat beschreven.

Bediening

Accu opladen

WAARSCHUWING!

Laad de ad 1 alleen in droge ruimtes op. De buitenste vlakken van de accu moeten schoon en droog zijn, voordat u de accu in de oplader 3 plaatst. Er bestaat gevaar op letsel door elektrische schokken.

VOORZICHTIG!

Stel de ad 1 niet bloot aan extreme omstandigheden, zoals hitte en schokken. Er bestaat gevaar voor letsel door uitlopende elektrolyt-oplossing! Spoel bij oog- of huidcontact de betroffen plaatsen met water of neutralisator en raadpleeg een arts.

TIPS

De ad 1 bereikt pas na meerdere keren opladen zijn volledige capaciteit.
■ Laad de accu voor het eerste gebruik op.
- Gebruik voor het opladen van de accu uitsluitend een oplader van de serie X 12 V TEAM.
- Een wezenlijk verkorte gebruikstijd ondanks oplading geeft aan dat de accu versleten is en vervangen moet worden. Gebruik alleen een originele reserve accu van de serie X 12 V TEAM.
■ Laat de accu voor het opladen afkoelen.
De accu kan altijd worden opgeladen, zonder daarbij de levensduur te verkorten.

TIPS

■ Een onderbreking van het oplaadproces leidt niet tot een beschadiging van de accu.

□ Laad de accu 1 op voordat u deze gaat gebruiken of als het ladingsniveau gemiddeld of laag is.
☐ De oplaadcontrolelampjes (groen 5 en rood 4) geven de status van de oplader 3 en de accu aan:

LED Status
Groene LEDlicht op zonder geplaatste accu	Oplader klaar voor gebruik
Groene LED brandt	Accu volledig opgeladen
Rode LED brandt	Accu wordt opgeladen

1. Verwijder de accu 1 uit het accu gereedschap.
2. Plaats de accu in de oplader 3.
3. Steek de stekker 6 in een stopcontact.
4. Als de accu volledig is opgeladen: Verwijder de accu uit de oplader. Trek de stekker uit het stopcontact.

Accu in het accu-gereedschap plaatsen

TIP

Plaats de ad 1 pas in het accu gereedschap als het accu gereedschap volledig is voorbereid voor gebruik.

□ Schuif de accu langs de geleiderail in het accu gereedschap. De accu klikt hoorbaar vast.

● Ladingsniveau van de accu op accu-gereedschap controleren

TIPS

De ac1 moet in het accu gereedschap zijn geplaatst om het ladingsniveau te controleren.
De aanduiding van het ladingsniveau op het accu gereedschap geeft het ladingsniveau van de accu aan.

☐ Houd de inschakelaar ingedrukt als het accu gereedschap in gebruik is.
□ Het ladingsniveau van de accu 1 wordt door het branden van de overeenkomstige LED lampjes weergegeven:

LED Status
rood-geel-groen	Accu volledig opgeladen
rood-geel Accu voor de helft opgeladen
rood Accu moet worden opgeladen

Accu uit het accu-gereedschap halen

TIP

Schakel het accu gereedschap uit, voordat u de accu 1 uit het accu gereedschap haalt.

□ Druk op de ontgrendelingstoetsen 2. Trek de accu uit het accu- gereedschap.

- Muurmontage van de oplader (optioneel)

WAARSCHUWING!

Let er bij het boren op dat u geen voedingsleidingen beschadigt. Gebruik een geschikt zoekapparaat om deze op te sporen of raadpleeg een installatieschema. Contact met elektrische leidingen kan leiden tot elektrische schokken en brand en contact met een gasleiding tot explosies. Beschadiging van een waterleiding kan materiële schade en elektrische schokken veroorzaken.

TIP

■ U kunt de oplac3 ook aan de muur monteren.

1. Breng op de gewenste positie van de muur met pluggen 2 schroeven op een afstand van 100 mm aan. De schroefkop mag een diameter hebben van 7 tot 9 mm. Laat de schroefkoppen ong. 10 mm uit de wand steken.

2. Plaats de oplader 3 met de openingen van de muurhouder op de beide schroeven. Trek de oplader tot de aanslag omlaag.

● Schoonmaken en onderhoud

Schoonmaken

TIP

- Gebruik geen chemische, alkalische, schurende of andere agressieve schoonmaak en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.

TIP

• Let erop dat er geen vloeistof in het binnenste van het product terechtkomt.
  Houd het product altijd schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
  ■ Regelmatig deugdelijk schoonmaken helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.

□ Maak het product met een droge doek schoon. Gebruik een zachte kwast voor moeilijk toegankelijke plaatsen.

Onderhoud

□ Het product is onderhoudsvrij.

Opbergen

☐ Haal de accu 1 voor een langere opslag uit het accu gereedschap.

□ Controleer tijdens een langere opbergperiode ongeveer elke 3 maanden het ladingsniveau van de accu en laadt de accu indien nodig op.

☐ De opslagtemperatuur voor de accu ligt tussen 0 °C en +45 °C.

□ Vermijd tijdens de opslag extreme koude of hitte, zodat de accu geen vermogen verliest.

☐ Sla de accu alleen op als deze deels is opgeladen. Tijdens een langere opslagtijd moeten 2 tot 3 LED's branden. De aanduiding van het ladingsniveau op het accu gereedschap geeft het ladingsniveau van de accu aan.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

b a

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht.

Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis:

1–7: kunststoffen/20–22: papier en vezelplaten/80–98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Info tri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product

omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of gebruikte batterijen/ oplaadbare batterijen moeten worden gerecycled. Geef batterijen/accu's en/of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen/accu's!

Verwijder de batterijen/het accupack uit het product alvorens het af te voeren.

Batterijen/accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen/accu's daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product is volgens strenge kwaliteitsrichtlijnen geproduceerd en voor levering zorgvuldig getest. In geval van materiaal of fabricageschade hebt u wettelijke rechten jegens de verkoper van het product. Uw wettelijke rechten worden op geen enkele wijze door de hieronder genoemde garantie beperkt.

De garantie voor dit product is 5 jaar (voor oplader)/3 jaar (voor accu) vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop.

Bewaar de originele koopbon op een veilige plek, omdat dit document nodig is als bewijs van aankoop.

Alle schade of gebreken die reeds op het tijdstip van aankoop voorhanden zijn, moeten direct na het uitpakken van het product worden gemeld.

Mocht het product een defect vertonen binnen 5 jaar (voor oplader) /3 jaar (voor accu) vanaf de aankoopdatum, zullen we het naar onze keuze gratis voor u repareren of vervangen. De garantietijd wordt door een toegekende garantieclaim niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen.

Deze garantie komt te vervallen als het product beschadigd wordt of niet correct gebruikt of onderhouden wordt.

De garantie dekt materiaal en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en

daarom als verbruiksartikelen worden beschouwd (bv. batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.

- Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 480899_2410) als bewijs van aankoop bij de hand.

Het artikelnummer kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de achter of onderkant van het product.

Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service afdeling, telefonisch of per e mail.

Een als defect aangemerkt product kunt u dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanneer het zich heeft voorgedaan gratis naar het aan u meegedeelde service adres opsturen.

Op parkside-diy.com kunt u deze en vele andere handleidingen inzien en downloaden. Met deze QR code komt u direct op parkside-diy.com. Selecteer daar uw land en zoek via de zoekfunctie naar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer (IAN) 480899_2410 komt u bij de gebruiksaanwijzingen voor uw artikel.

PDF ONLINE parkside-diy.com

Service

NL Service Nederland

Tel.:[phone]

E Mail:[e-mail]

BE Service België

Tel.:[phone]

Tel.:[phone](Luxemburg)

E Mail:[e-mail]

CE
