GEBRUIKSAANWIJZING PAS 5 D5 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de oorspronkelijke

gebruiksaanwijzing

PL

WKRETARKA

AKUMULATOROWA 4 V

Gebruikte waarschuwingen en

symbolen ...... Pagina 119

Inleiding.... Pagina 122

Beoogd gebruik....Pagina 122

Levering ...... Pagina 123

Onderdelenbeschrijving. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Technische gegevens....Pagina 126

Veiligheidsaanwijzingen ...... Pagina 130

Algemene veiligheidsaanwijzingen voor elektrische apparaten....Pagina 130

Veiligheidsaanwijzingen voor schroevendraaiers . . . . Pagina 139

Vermindering van trillingen en geluid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

Wat te doen in noodgevallen....Pagina 141

Veiligheidsaanwijzingen voor opladers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141

Gebruik ...... Pagina 144

Informatie over de accu....Pagina 144

Draairichting wijzigen....Pagina 146

LED-werklamp....Pagina 146

Bitjes omwisselen....Pagina 146

Afdekking voorkant....Pagina 147

Aan-/uitschakelen....Pagina 147

Reiniging en onderhoud ...... Pagina 148

Onderhoud ...... Pagina 149

Opbergen....Pagina 149

Transport ...... Pagina 149

Afvoer.... Pagina 150

Garantie ...... Pagina 151

Afwikkeling in geval van garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

Service ...... Pagina 153

EG-verklaring van overeenstemming. . Pagina 154

Gebruikte waarschuwingen en symbolenIn deze gebruiksaanwijzing en op de verpakking worden de volgende waarschuwingen gebruikt:
	GEVAAR! Dit symbool met de aanduiding “Gevaar” duidt op een groot risico op gevaar dat, indien niet vermeden, zware verwondingen of de dood tot gevolg kan hebben.
	WAARSCHUWING! Dit symbool met de aanduiding “Waarschuwing” betekent een middelmatig risico op gevaar dat, indien niet vermeden, zware verwondingen of de dood tot gevolg kan hebben.
	VOORZICHTIG! Dit symbool met de aanduiding “Voorzichtig” duidt op een klein risico op gevaar dat, indien niet vermeden, kan leiden tot kleine of middelgrote verwondingen.
	OPGELET! Dit symbool met de aanduiding “Opgelet” geeft aan dat er mogelijk gevaar bestaat op materiële schade.
	TIP: Dit symbool met de aanduiding “Tip” duidt op verdere nuttige informatie.
	Gevaar - kans op elektrische schokken!
	Wisselstroom/-spanning
	Gelijkstroom/-spanning
	Symbool voor een product van beschermingsklasse II
	Gebruik het product alleen in droge binnenruimtes.
	Dit symbool betekent dat er bij gebruik van het product de hand moet worden gehouden aan de gebruiksaanwijzing.
Li-Ion	Lithium-ion-accu
no	Onbelast toerental
	Bescherm de accu tegen hitte en direct zonlicht.
	Bescherm de accu tegen vuur.
	Bescherm de accu tegen water en vocht.
min-1	Toerental per minuut
	Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.

ACCU-SCHROEVENDRAAIER 4 V

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

• Deze accu-schroevendraaier 4 V (hierna "product" of "elektrisch apparaat" genoemd) is bedoeld voor het vastdraaien en losdraaien van schroeven.
• Gebruik het inzetgereedschap (opzetstukken en bitjes) altijd zoals beoogd! Neem bij de aanschaf en het gebruik van insteekgereedschap de technische eisen van het product in acht (zie "Technische gegevens").
  De LED-werklamp11 van dit product is bestemd voor directe verlichting van de werkplek.

Ander gebruik van of wijzigingen aan het product worden beschouwd als onjuist en kunnen risico's zoals levensgevaar, letsel en beschadigingen met zich meebrengen. De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde. Het product is niet voor commercieel gebruik of voor vergelijkbare toepassingen bestemd.

Levering

⚠ WAARSCHUWING!

Noch het product noch het verpakkingsmateriaal zijn kinderspeelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1 Accu-schroevendraaier 4 V
1 USB-kabel

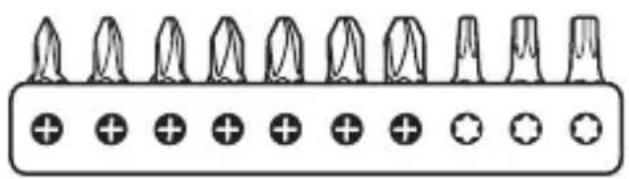

30 Schroefbitjes x 25 mm
1 Metalen opbergbox
1 Gebruiksaanwijzing

30 schroefbitjes x 25 mm

Onderdelenbeschrijving

Vouw voor het lezen de uitklapbare bladzijde met de tekeningen uit. Maak u vertrouwd met alle functies van het product.

(Afb. A)

1 Draairichtingsaanduiding
(▲chroeven vastdraaien)
2 Batterijstatus-LED
3 Draairichtingsaanduiding
(Ⅲchroeven losdraaien)
4 Draairichtingschakelaar
5 USB type-C-aansluiting
6 Oplader *
7 USB-aansluiting (type A)
8 USB-kabel
9 Schroefbitjes
10Aan-/uitschakelaar
11 LED-werklamp
12 Afdekking voorkant
13 Bitjeshouder
14 Metalen opbergbox (niet afgebeeld)

* Een oplader is niet bij de levering inbegrepen. Geschikte oplader: HG06825 / HG06825-BS

Technische gegevens

Accu-schroevendraaier 4 V

Model: HG07075

Nominale spanning: 4 V

= - - - (gelijkstroomspanning)

Oplaadspanning: 5 V

= - - - (gelijkstroomspanning)

Maximale laadstroom: 1,7 A

Accu (ingebouwd): Li-ion

Aantal cellen: 1

Capaciteit: 1,5 Ah

Onbelast toerental: n

_0 = 200 min ^-1

Draaimoment (hoge/lage

inschroefdiepte volgens ISO 5393): Max. 10 N m

Bitjeshouder: 6,35 mm (1/4")

Gebruik uitsluitend de volgende oplader, om het snoerloze gereedschap op te laden \*:

Informatie Waarde

Naam of handelsmerk

OWIM GmbH & Co. KG

van de fabrikant,

HRA 721742

handelsregisternummer en adres

Stiftsbergstraße 1,

74167 Neckarsulm,

DUITSLAND

Typeaanduiding:

HG06825, HG06825-BS

Informatie Waarde Eenheid

Voedingsspanning 100-240 V\~

Voedingsfrequentie 50/60 Hz

Uitgangsspanning 5,0 V

Uitgangsstroom 1,7 A

Uitgangsvermogen 8,5 W

Gemiddelde actieve efficiëntie 78,2 %

Energieverbruik in niet-belaste toestand 0,07 W

Ingangsstroom

Beschermingsklasse

0,3 A

||/□

(dubbel geïsoleerd)

Soort aansluiting

Oplaadtijd

USB (type A)

ong. 60

min

* Een oplader is niet bij de levering inbegrepen. Geschikte oplader: HG06825 / HG06825-BS

Aanbevolen omgevingstemperatuur

Tijdens het opladen:

+4 bis +40 °C

Tijdens het gebruik:

0 bis +40 °C

Tijdens opslag:

0 bis +50 °C

Geluidsemissiewaarden

De meetwaarden zijn volgens EN 62841 svastgesteld. Het

A-gewogen geluidsniveau van het elektrische apparaat bedraagt meestal:

Geluidsdrukniveau: L _pA = 55,5 dB(A)

Geluidsvermogensniveau: L _WA = 66,5 dB(A)

Onzekerheid K: K _pA/WA = 3 dB

Trillingsemissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), zijn volgens EN 62841 vastgesteld:

Schroeven

Trillingsemissiewaarde a_h:=<2,5 m/s ^2(0,912 m/s^2)

Onzekerheid K: = 1,5 m/s ^2

TIP

De aangegeven totale trillingswaarden en de aangegeven geluidsemissiewaarden zijn met een genormeerde testmethode gemeten en kunnen gebruikt worden ter vergelijking van dit elektrische apparaat met andere.
De aangegeven totale trillingswaarden en de aangegeven geluidsemissiewaarden kunnen ook dienen voor het voorlopig inschatten van de belasting.

WAARSCHUWING!

De trillings- en geluidsemissies kunnen tijdens het feitelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt wordt, in het bijzonder van welk soort werkstuk bewerkt wordt. Probeer om de trillings- en geluidsbelasting zo gering mogelijk te houden. U kunt bijvoorbeeld om de trillingsbelasting te verminderen tijdens het gebruik van het apparaat handschoenen dragen en een grens stellen aan de tijd dat u het apparaat gebruikt. Daarbij dient u rekening te houden met alle aspecten van de gebruikscyclus (bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het apparaat wel is ingeschakeld maar niet feitelijk wordt belast).

Veiligheidsaanwijzingen

- Algemene veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle veiligheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich niet opvolgen van de veiligheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch apparaat" heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparaten (met netsnoer) of op door een accu gevoede elektrische apparaten (zonder netsnoer).

Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.

b) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

a) De stekker van het elektrische apparaat moet in het stopcontact passen. Er mag niets worden veranderd aan de netstekker. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten.

Ongewijzigde netstekkers en passende stopcontacten verminderen het risico op elektrische schokken.

b) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten.

Het risico op elektrische schokken is groter als uw lichaam is geaard.

c) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

d) Gebruik het netsnoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat of om de netstekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, olie, scherpe voorwerpen of bewegende onderdelen. Een beschadigd of verward netsnoer verhoogt het risico op elektrische schokken.
e) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis. Gebruik van een voor werk buitenshuis geschikt verlengsnoer vermindert het risico op elektrische schokken.
f) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

a) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Eén moment van onachtzaamheid bij gebruik van het elektrische apparaat kan ernstig letsel veroorzaken.

b) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert het risico op letsel.
c) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat aansluit op de stroomvoorziening terwijl het al is ingeschakeld, dan kan dit tot ongelukken leiden.
d) Verwijder inzetgereedschap of moersleutels voordat u het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
g) Als er stofafzuig- en stofopvanginstallaties kunnen worden gemonteerd, moeten deze worden aangesloten en op juiste wijze worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Laat u niet in slaap sussen door een onterecht gevoel van veiligheid en veronachtzaam nooit de veiligheidsregels voor elektrische apparaten, ook niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werkt. Achteloos te werk gaan kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en behandeling van het elektrische apparaat

a) Belast het elektrische apparaat niet overmatig. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de netstekker uit het stopcontact en/ of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.

d) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektrische apparaat niet gebruiken door personen die hiermee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

e) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controleer of bewegende delen onberispelijk werken en niet klemmen en of er geen onderdelen gebroken of zodanig beschadigd zijn dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen vóór het gebruik van het elektrische apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische apparaten.

f) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.

g) Gebruik het elektrische apparaat, accessoires, de inzetgereedschap enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.

h) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en olie-en vetvrij blijven. Gladde grepen en greepvlakken maken veilige bediening en controle van het elektrische apparaat in onvoorziene omstandigheden onmogelijk.

Gebruik en behandeling van het accu-apparaat

a) Laad accu's alleen op met opladers die door de fabrikant worden aanbevolen. Bij een oplader die geschikt is voor een bepaald soort accu's, bestaat brandgevaar als het voor andere soorten accu's gebruikt wordt.
b) Gebruik in de elektrische apparaten alleen accu's die daarvoor zijn bestemd. Gebruik van andere accu's kan letsel en brandgevaar veroorzaken.
c) Houd de niet gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven, of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken. Kortsluiting tussen accupolen kan brandwonden of brand veroorzaken.

d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, raadpleeg dan bovendien een arts. Lekkende vloeistof kan irritatie van de huid of brandwonden veroorzaken.

e) Gebruik geen beschadigde of gemodificeerde accu's. Beschadigde of gemodificeerde accu's kunnen zich onvoorspelbaar gedragen en kunnen gevaar voor brand, explosies of letsel veroorzaken.

f) Stel accu's niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen van meer dan 130 °C kunnen explosies veroorzaken.

g) Volg alle aanwijzingen voor het opladen op en laad de accu of het accu-apparaat nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Onjuist opladen of opladen bij te hoge of te lage temperaturen kan de accu beschadigen en het brandgevaar vergroten.

	VOORZICHTIG! EXPLOSIEGEVAAR!Laad niet-oplaadbare batterijen nooit op.
	Bescherm de accu tegen hitte en bijv. ook tegen voortdurend direct zonlicht, vuur, water en vocht.
	Kans op explosies.

Service

a) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee wordt verzekerd dat de veiligheid van het elektrische apparaat behouden blijft.
b) Verricht geen onderhoud aan beschadigde accu's. Al het onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of zijn daartoe gemachtigde klantendienst.

- Veiligheidsaanwijzingen voor schroevendraaiers

a) Houd het elektrische apparaat alleen vast aan de geïsoleerde greepvlakken als u werkt verricht waarbij de schroef verborgen elektrische leidingen kan raken. Contact van de schroef met een leiding waarop spanning staat, kan ook metalen delen van het apparaat onder spanning zetten en tot een elektrische schok leiden.
b) Zet het werkstuk vast. Een met een spaninrichting of een bankschroef vastgezet werkstuk is veiliger dan een werkstuk dat u met uw hand vasthoudt.
c) Houd het elektrische apparaat goed vast. Als er schroeven worden losgedraaid, kan er soms sprake zijn van sterke weerstand.
d) Zet het product direct uit, als het apparaat tijdens gebruik blokkeert. Wees voorbereid op sterke weerstand omdat deze een terugslag kan veroorzaken.
e) Zet de draairichtingsschakelaar altijd in de middelste stand (vergrendeld) als u aan het apparaat werkt, het transporteert of het opbergt. Dat voorkomt dat het elektrische apparaat onbedoeld start.

- Vermindering van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag persoonlijke beschermingsmiddelen om de effecten van trillingen en geluid te reduceren.

De volgende maatregelen helpen om de risico's van trillingen en geluid te verminderen:

• Gebruik het product alleen zoals beoogd en zoals beschreven in deze aanwijzingen.
  Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden.
• Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat deze in een onberispelijke staat verkeert.
  Houd het product stevig vast aan de handgrepen/greepvlakken.
  Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (indien van toepassing).
  Organiseer uw werkplan zo dat het gebruik van producten die hevig trillen, over een langere tijdsduur wordt verdeeld.

- Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen in en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.
Schakel het product direct uit als het defect raakt en koppel het los van het elektriciteitsnet. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordat u het weer in gebruik neemt.

- Veiligheidsaanwijzingen voor opladers

- Dit apparaat mag door kinderen vanaf 8 jaar en door personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en/of kennis alleen worden gebruikt als ze onder toezicht staan of geïinstrueerd zijn met betrekking tot veilig gebruik van het apparaat en begrepen hebben welke gevaren uit dat gebruik voortvloeien.

Kinderen mogen niet met het apparaat spelen.

Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

Laad niet-oplaadbare batterijen nooit opnieuw op.

Het niet opvolgen van deze tip leidt tot gevaar.

Bescherm elektrische onderdelen tegen vocht. Dompel ze, om een elektrische schok te vermijden, nooit onder in water of andere vloeistoffen.

Houd het apparaat nooit onder stromend water. Neem de aanwijzingen voor reiniging, onderhoud en reparatie in acht.

Het apparaat is alleen geschikt voor gebruik binnenshuis.

Overige risico's

Ook als u het product volgens de voorschriften gebruikt, blijven er mogelijke risico's bestaan op lichamelijk letsel en materiële schade. Als gevolg van de bouwwijze en de uitvoering van dit product kunnen zich onder andere de volgende gevaren voordoen:

Schade aan de gezondheid door trillingsemissies in die gevallen waarin het product langdurig wordt gebruikt, niet wordt gehanteerd zoals voorgeschreven en onvoldoende wordt onderhouden.
Lichamelijk letsel en materiële schade als gevolg van defecte snijwerktuigen of een plotselinge inslag van een verborgen object tijdens het gebruik.
Gevaar voor letsel en materiële schade veroorzaakt door rondvliegende voorwerpen.

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts zowel als de fabrikant van het medische implantaat te raadplegen voor het product te bedienen!

Gebruik

- Informatie over de accu

De ingebouwde accu is bij aflevering gedeeltelijk opgeladen.
Li-ion-accu's kunnen te allen tijde worden opgeladen zonder daarmee afbreuk te doen aan hun levensduur. Het afbreken van een oplaadprocedure beschadigt de accu niet.
Als de batterijstatus-LED ^2 van de accu tijdens gebruik rood oplicht, bedraagt de accucapaciteit minder dan 30 % en moet de accu worden opgeladen.
Laad het product nooit op bij omgevingstemperaturen lager dan +4 °C of hoger dan +40 °C. De opbergomstandigheden moeten koel en droog zijn en de omgevingstemperatuur moet liggen tussen 0 °C en +50 °C.
In dit product is een accu ingebouwd die niet door de gebruiker kan worden vervangen. Om gevaren te vermijden mag de accu alleen verwijderd of vervangen worden door de fabrikant, zijn klantendienst of een vergelijkbaar gekwalificeerd persoon. Bij het verwijderen van dit product moet erop gewezen worden dat er een accu in het product zit.

Oplaadprocedure starten

(Afb. B)

■ Sluit de USB-kabel 8 aan op de USB-aansluiting (type A) 7 van de oplader 6.
■ Verbind het andere einde van de USB-kabel 8 met de USB type C-aansluiting 5.
■ Sluit de oplader 6 aan op een stopcontact.
De batterijstatus-LED ^2 geeft het ladingsniveau aan:

Batterijstatus-LED 2

Oplaadstatus

Rood Wordt opgeladen

Groen Accu opgeladen

TIP: De LED-werklamp 11 kan tijdens het opladen worden gebruikt. Het is normaal dat de greep tijdens het opladen wat warmer wordt.

Oplaadprocedure beëindigen

Koppel de USB-kabel 8 los van het product.
■ Trek de oplader6 uit het stopcontact.

Draairichting wijzigen

■ Duw op de draairichtingschakelaar 4 om de draairichting te kiezen (afb. C):

Schakelaar verschoven Richting Richtingsindicator

Rechts (b)	Schroeven vastdraaien		1
Links (a)	Schroeven losdraaien		3

LED-werklamp

Zet de draairichtingschakelaar 4 in de middelste stand, zodat de knop even ver van beide kanten is verwijderd.
De LED-werklamp ^11 kan afzonderlijk worden ingeschakeld, om de directe werkplek te verlichten.
■ LED-werklamp 11 inschakelen: Druk op de aan-/uitschakelaar 10.
■ LED-werklamp11 uitschakelen: Laat de aan-/uitschakelaar 10 los.

Bitjes omwisselen

■ Trek jet bitje 9 eruit. Plaats een ander soort bitje in de bitjeshouder 13 (afb. D).

TIP: Op de bitjes zijn hun afmeting en vorm aangegeven. Mocht het u niet duidelijk zijn, probeer het betreffende bitje dan om na te gaan of het bitje zonder speelruimte in de schroefkop past.

- Afdekking voorkant

De afdekking van de voorkant 12 kan worden verwijderd, om andere hulpstukken aan te brengen, die bij onze klantenservice verkrijgbaar zijn (afb. E, F):

A1 Draaimoment-opzetstuk
A2 Excentrisch-opzetstuk
A3 Hoek-opzetstuk
A4 Snij-opzetstuk

Aan-/uitschakelen

Aan-/uitschakelen	Actie
Aan	Druk de aan-/uitschakelaar 10 in en houd hem in deze stand.De LED-werklamp 11 gaat aan.
Uit	Laat de aan-/uitschakelaar 10 los.De LED-werklamp 11 gaat uit.

● Reiniging en onderhoud

Vóór het reinigen of verrichten van onderhoud:
-Zet de draairichtingschakelaar 4 in de middelste stand. Dit voorkomt onbedoeld inschakelen.
-Verwijder de USB-kabel 8.
-Verwijder het bitje 9.
–Trek de oplader 6 uit het stopcontact.
- Let erop dat er geen vloeistof in het binnenste van het product terechtkomt.
Houd het product altijd schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
■ Regelmatig deugdelijk reinigen helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.
Maak het product met een droge doek schoon. Gebruik een zachte borstel voor moeilijk toegankelijke plaatsen.
Houd vooral de ventilatieopeningen met een doek en een zachte borstel vrij van verontreinigingen en stof.
De ventilatieopeningen moeten altijd vrij worden gehouden.

TIP

Gebruik geen chemische, alkalische, schurende of andere agressieve reinigings- en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.

Onderhoud

Vóór en na ieder gebruik: Controleer het product en de schroefbitjes 9 op slijtage en beschadigingen.

Vervang de accessoires indien nodig (zie "Bitjes omwisselen"). Neem daarbij de technische vereisten in acht (zie "Technische gegevens").

Opbergen

Zet de draairichtingschakelaar 4 in de middelste stand. Dit voorkomt onbedoeld inschakelen.

Bewaar het product in een droge ruimte, beschermd tegen direct zonlicht, bij voorkeur in de metalen opbergbox ^14 .

Transport

In dit product zit een herlaadbare Li-ion-accu die voldoet aan de daarvoor geldende wettelijke bepalingen betreffende gevaarlijke stoffen. Het product met ingebouwde accu kan zonder verdere vereisten over land en water vervoerd worden.

Voor de verpakking en markering gelden bij transport door derden (bijv. luchtvaartmaatschappij, koeriers, expediteurs) bijzondere voorwaarden. Bij transport door derden moet een expert voor gevaarlijke goederen geconsulteerd worden.

Transporteer het product in de metalen opbergbox 14.

TIPS:

De ingebouwde Li-ion-accu mag uitsluitend door daarvoor opgeleid of gekwalificeerd personeel uit het product gehaald worden. Om de accu uit de behuizing te halen moet deze leeg zijn en moeten de schroeven van de behuizing losgedraaid worden. De accu-aansluitingen moeten van elkaar gescheiden gehouden en geïsoleerd worden.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling.

Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen / accu's moeten volgens de richtlijn 2006/66/EG en veranderingen daarop worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Milieuschade door foutieve verwijdering van de batterijen / accu's!

Batterijen / accu's mogen niet via het huisvuil worden weggegooid. Ze kunnen giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef verbruikte batterijen / accu's daarom af bij een gemeentelijk inzamelpunt.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 384760_2107) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL

Service Nederland

Tel.: [phone]

EG-verklaring van overeenstemming

EG-VERKLARING VAN OVEREENSTEMMING

IAN:

384760_2107

Het hierbeven beichroven voorwerp is in overeenstemming met de desbetreffende harmonisatiewetgeing van de Uniz:

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Vermelding van de loegepaste relevante geharmoniseerde nomen of van de andere technische specificaties waarop de conformteitsverlijaring betrekking heeft:

Nr. / Onderdelen

Directive 2006/41/EC

EN 62841-1:2015

EN 62841-2-2:2014

Directive 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/15/EU van het Europees Parliament en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:

Nr. / Onderdelen

Richtlijn 2011/65/EJ

EN IEC 63/00:2018

Ondertekend voor en namers:

Deze verklaring van overeenstemming wordt inder de uitzluitende verantwoordelijkheid van de fabrikant verstrekt

Vetzing van de originele verklaring van oversenkoms!

Neckarulm Plaats 24.05.2021 Datum Benjamin Steeb Managing Director Jens Buchheim Authorised Signatory

NL

= - - - (prqd staty)
