NÁVOD K OBSLUZE PAS 5 D5 PARKSIDE

Pokyny pro obsluhu a bezpečnostní pokyny

Překlad původního návodu k používání

SK

AKUMULÁTOROVÝ SKRUTKOVAČ 4 V

Pokyny pre obsluhu a bezpečnostné pokyny

Použitá výstražná upozornění a

symboly.... Strana 193

Üvod.... Strana 196

Použití ke stanovenému účelu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 196

Rozsah dodávky. Strana 197

Popis dílů .... Strana 199

Technické údaje .... Strana 200

Bezpečnostní pokyny ...... Strana 204

Všeobecné bezpečnostní pokyny pro elektrické nástroje .... Strana 204

Bezpečnostní pokyny pro šroubováky ..... Strana 213

Snížení vibrací a hluku .... Strana 214

Chování v nouzových případech ..... Strana 215

Bezpečnostní pokyny pro nabíječky ..... Strana 215

Zbytková rizika. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 217

Provoz.... Strana 218

Informace o akumulátoru .... Strana 218

Změna směru otáčení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 220

Pracovní svítilna s LED .... Strana 220

Výměna bitů. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 220

Přední kryt ...... Strana 221

Zapínání/Vypínání. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 221

Čištění a údržba.... Strana 222

Údržba. Strana 223

Skladování ...... Strana 223

Transport Strana 223

Zlikvidování.... Strana 224

Záruka Strana 225

Postup v případě uplatňování záruky. . . . . . . . . . . . . . . . . . Strana 226

Servis.... Strana 227

ES prohlášení o shodě. Strana 228

Použitá výstražná upozornění a symbolV tomto návodu k obsluze a na obalu jsou používána následující upozornění:
	NEBEZPEČÍ! Tento symbol se signální slovem „Nebezpečí“ označuje ohrožení s vysokým stupněm rizika, které má, pokud se mu nezabrání, za následek těžké zranění nebo smrt.
	VAROVÁNÍ! Tento symbol se signální slovem „Varování“ označuje ohrožení se středním stupněm rizika, které může mít, pokud se mu nezabrání, za následek těžké zranění nebo smrt.
	OPATRNĚ! Tento symbol se signální slovem „Opatrně“ označuje ohrožení s nízkým stupněm rizika, které může mít, pokud se mu nezabrání, za následek malé nebo lehké zranění.
	VÝSTRAHA! Tento symbol se signálním slovem „Výstraha“ označuje nebezpečí možného poškození majetku.
	UPOZORNĚNÍ:Tento symbol se signálním slovem „Upozornění” poskytuje další užitečné informace.
	Nebezpečí - riziko úrazu elektrickým proudem!
	Střídavý proud/napětí
	Stejnosměrný proud/napětí
	Symbol pro výrobek ochranné třídy II
	Používejte výrobek jen v suchých vnitřních prostorách.
	Tento symbol znamená, že při použití tohoto výrobku je třeba dodržet návod k obsluze.
Li-Ion	Lithium-ionotový akumulátor
n_0	Volnoběžné otáčky
	Chraňte akumulátor před horkem a přímým slunečním zářením.
	Chraňte akumulátor před ohněm.
	Chraňte akumulátor před vodou a vlhkem.
min^-1	Otáček za minutu
	Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují.

AKU ŠROUBOVÁK 4 V

• Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

- Použití ke stanovenému účelu

Tento aku šroubovák 4 V (dále jen „výrobek“ nebo „elektrický nástroj“) je určen pro utahování a povolování šroubů.
Vždy používejte nástrojové nástavce (nástavce a bity) v souladu s jejich zamýšlenými použitími! Při nákupu a použití nástrojových nástavců vždy dbejte na technické požadavky výrobku (viz „Technické údaje“).
Pracovní svítilna s LED ^11 tohoto výrobku je určena k osvětlení přímé pracovní oblasti.

Jiné upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením. Výrobek není určen k živnostenskému nebo podobnému využívání.

- Rozsah dodávky

⚠️ VAROVÁNÍ!

Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!

1 Aku šroubovák 4 V
1 USB kabel
30 Šroubovací bity x 25 mm
1 Kovové úložné pouzdro
1 Návod na obsluze

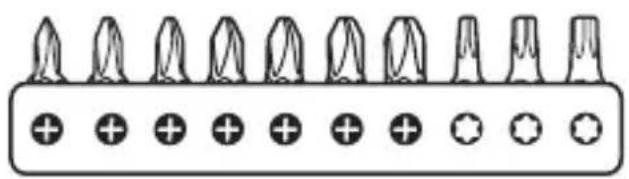

30 šroubovacích bitů x 25 mm

Rozložte před čtením poskládanou stránku s výkresy. Seznamte se se všemi funkcemi výrobku.

(Obr. A)

1 Indikátor směru otáčení (Altáhnout šrouby)
2 LED stavu nabíjení baterie
3 Indikátor směru otáčení (volnit šrouby)
4 Přepínač směru otáčení
5 USB přípojka typu C
6 Nabíječka *
7 USB přípojka (typ A)
8 USB kabel
9 Šroubovací bity
10Vypínač Zap/Vyp
11 Pracovní svítilna s LED
12Přední kryt
13 Držák bitů
14Kovové úložné pouzdro (není zobrazeno)

* Nabíječka není obsažena v rozsahu dodávky. Vhodná nabíječka: HG06825 / HG06825-BS

- Technické údaje

Aku šroubovák 4 V

Model: HG07075

Jmenovité napětí: 4 V

Nabíjecí napětí: 5 V

Maximální nabíjecí proud: 1,7 A

Volnoběžné otáčky: n

Utahovací moment (obtížné/

nekomplikované zašroubování/

odšroubování podle ISO 5393):

Držák bitů: 6,35 mm (1/4")

= - - - (stejnosměrné napětí)

---(stejnosměrné napětí)

_0 = 200 min ^-1

Max. 10 N m

K nabíjení bezkabelového nářadí používejte výhradně následující nabíječku \*:

Informace Hodnota

Název výrobce nebo

ochranná známka,

obchodní registrační číslo

a adresa

OWIM GmbH & Co. KG

HRA 721742

Stiftsbergstraße 1,

74167 Neckarsulm,

NĚMECKO

Identifikační značka

modelu

HG06825, HG06825-BS

Informace Hodnota

Jednotka

Vstupní napětí 100-240 V\~

Vstupní frekvence 50/60 Hz

Výstupní napětí 5,0 V

Výstupní proud 1,7 A

Výstupní výkon 8,5 W

Průměrná účinnost v aktivním režimu 78,2 %

Spotřeba energie ve stavu bez zátěže 0,07 W

Vstupní proud 0,3 A

Ochranná třída

||/回

(dvojitá izolace)

Typ připojení

USB (typ A)

Doba nabíjení

cca 60 min

*Nabíječka není obsažena v rozsahu dodávky. Vhodná nabíječka:

HG06825 / HG06825-BS

Doporučená okolní teplota

Během nabíjení:

+4 až +40 °C

Během provozu:

0 až +40 °C

Během skladování:

0 až +50 °C

Hodnoty emisí hluku

Naměřené hodnoty byly stanoveny v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:

Emisní hodnoty vibrací

Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 62841:

Šrouby

Emisní hodnota vibrací a_h : = < 2,5 m/s ^2 (0,912 m/s ^2 )

Nejistota K: = 1,5 m/s ^2

UPOZORNĚNÍ

Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedené celkové hodnoty vibrací a uvedené hodnoty emisí hluku mohou být použity i pro předběžnému odhadu zatížení.

VAROVÁNÍ!

Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro elektrické nástroje

VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte bezpečnostní pokyny a návody pro budoucnost.

Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým vedením) nebo elektrické nástroje napájené akumulátorem (bez sítového vedení).

Bezpečnost práce na pracovním místě a) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.

b) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
c) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.

Elektrická bezpečnost

a) Sít'ová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
b) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
c) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.

d) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.
e) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
f) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

Bezpečnost osob

a) Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem.

Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním.

b) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.

c) Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.

d) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.

e) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno. Použití odsávání prachu může snížit nebezpečí týkající se prachu.
h) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.

Upotřebení a zacházení s elektrickým nástrojem

a) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
b) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.

c) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.

e) Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.

f) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými reznými břity se méně zadírají a lépe se ovládají.

g) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
h) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.

Upotřebení akumulátorového nástroje a zacházení s ním

a) Akumulátory nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý druh akumulátorů, hrozí riziko požáru v případě jejího použití s jinými akumulátory.
b) V elektrických nástrojích používejte pouze akumulátory pro ně určené. Použití jiných akumulátorů může způsobit poranění a vést ke vzniku požáru.
c) Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů či jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.

d) Pokud jsou použity nesprávně, může z akumulátoru unikat tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, požadujte navíc lékařskou pomoc. Unikající kapalina z akumulátoru může vést k podráždění pokožky nebo popáleninám.

e) Nepoužívejte poškozený nebo změněný akumulátor. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a vést k požáru, výbuchu nebo nebezpečí zranění.

f) Nevystavujte akumulátor ohni nebo vysokým teplotám. Oheň nebo teploty nad 130 °C mohou vyvolat explozi.

g) Dodržujte všechny pokyny k nabíjení a nabíjejte akumulátor akumulátorového nástroje nikdy mimo rozsah teplot uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot mohou akumulátor zničit a zvyšují riziko vzniku požáru.

	OPATRNĚ! NEBEZPEČÍ VÝBUCHU!Nikdy nedobíjejte nedobíjitelné baterie.
	Chraňte akumulátor před horkem, např. i před opakovaným slunečním zářením, ohněm, vodou a vlhkostí.
	Existuje nebezpečí exploze.

Servis

a) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
b) Nikdy neudržujte poškozené akumulátory. Veškerá údržba akumulátorů musí být provedena výrobcem nebo autorizovanými servisními středisky.

Bezpečnostní pokyny pro šroubováky

a) Elektrický nástroj držte při provádění operací, kdy může použitý nástroj dojít do kontaktu se skrytými vodiči, za izolované rukojeti. Kontakt šroubu s vodičem pod napětím může také dát pod napětí kovové části přístroje a způsobit úraz elektrickým proudem.
b) Zajistěte obrobek. Obrobek držený upínacími přípravky nebo svěrákem je držen bezpečněji než rukou.
c) Držte elektrický nástroj pevně. Při povolování a uvolňování šroubů může dojít krátkodobě k silným reakcím.
d) Pokud je nástroj během používání zablokován, výrobek okamžitě vypněte. Budťe připraveni na silné reakce, protože ty mohou způsobit zpětný ráz.
e) Při práci, přepravě nebo skladování přístroje vždy přepněte přepínač směru otáčení zpět do střední polohy (uzamčeno). To zabrání nechtěnému spuštění elektrického nástroje.

Snížení vibrací a hluku

Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.

Následující opatření umožní snížit vibracemi a hlukem působená rizika:

Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.

Chování v nouzových případech

Seznamte se na základě tohoto návodu k obsluze s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.

Vždy bud’te při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odpojte ho od sítě. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.

Bezpečnostní pokyny pro nabíječky

Tento přístroj mohou používat děti starší 8 let i osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a chápou z toho vyplývající nebezpečí.

Děti si nesmí s přístrojem hrát.

Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.

Nenabíjejte nedobíjitelné baterie.

Porušení tohoto upozornění vede k rizikům.

- Chraňte elektrické komponenty před vlhkostí.

Abyste zabránili úrazu elektrickým proudem, neponořujte přístroj nikdy do vody nebo jiných kapalin.

Nedržte přístroj nikdy pod tekoucí vodou.

Dodržujte pokyny pro čištění, údržbu a opravy.

Přístroj je vhodný pouze pro použití ve vnitřních prostorách.

Zbytková rizika

I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:

Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
Nebezpečí zranění a věcné škody způsobené létajícími objekty.

UPOZORNĚNÍ

Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!

Provoz

Informace o akumulátoru

Ve integrovaný akumulátor je při dodání částečně nabit. Lithiumiontové akumulátory lze dobíjet kdykoliv, aniž by to ovlivnilo jejich životnost. Přerušení procesu nabíjení akumulátor nepoškodí.
Když LED stavu nabíjení baterie 2 při použití svítí červené, je kapacita akumulátoru nižší než 30 % a je třeba akumulátor nabít.
Nikdy nenabíjejte výrobek při okolních teplotách nižších než +4 °C nebo vyšších než +40 °C. Skladovací podmínky by měly být chladné a suché a okolní teplota by měla být mezi 0 °C a +50 °C.
Tento výrobek má vestavěný akumulátor, který nemůže být vyměněn uživatelem. Aby se zabránilo rizikům, může odstranění nebo náhradu akumulátoru provést pouze výrobce nebo jeho služba zákazníkům nebo podobně kvalifikovaná osoba. Při likvidaci je třeba upozorni na to, že tento výrobek obsahuje akumulátor.

Zahájení nabíjení

(Obr. B)

Připojte USB kabe 8 na USB připojku (typ A) 7 nabíječky 6.
Druhý konec kabelu USB 8 připojte k USB přípojce typu C 5.
Připojte nabíječku 6 k zásuvky.
LED stavu nabíjení baterie 2 indikuje stav nabíjení:

LED stavu nabíjení baterie 2 Stav nabití

Červená Nabíjení je aktivní

Zelená Akumulátor je nabitý

i UPOZORNĚNÍ: Během procesu nabíjení lze použít pracovní svítilnu s LED 11. Je normální, že se rukojeť během nabíjení lehce ohřeje.

Ukončení nabíjení

■ Odpojte USB kabel 8 od výrobku.

Vytáhněte nabíječku 6 ze zásuvky.

Změna směru otáčení

Stlačte přepínač směru otáčení 4 pro nastavení směru otáčení (obr. C):

Spínač stlačen Směr Ukazatel směru

Zprava (b) Utáhnout šrouby

1

Zleva (a) Uvolnit šrouby

3

Pracovní svítilna s LED

Nastavte přepínač směru otáčení 4 do střední polohy tak, že vyčnívá stejně daleko na obě strany.
Pracovní svítilna s LED11 může být zapnuta samostatně pro přímé osvětlení pracovní oblasti.
Zapněte pracovní svítilnu s LED ^11 : Stlačte potom vypínač Zap/Vyp ^10 .
Vypněte pracovní svítilnu s LED ^11 : Uvolněte vypínač Zap/Vyp ^10 .

Výměna bitů

Vytáhněte bit 9 ven. Vložte jiný typ bitu do držáku bitů 13 (obr. D).

i UPOZORNĚNÍ: Bity jsou označeny podle svých rozměrů a tvaru. Pokud si nejste jisti, odpovídající bit vyzkoušejte, jestli sedí bez vůle v hlavě šroubu.

Přední kryt

Přední kryt 12 může být odebrán, aby se připojily jiné nástavce, které je možné získat od našeho zákaznického servisu (obr. E, F):

A1 Momentový nástavec
A2 Excentrový nástavec
A3 Úhlový nástavec
A4 Střihací nástavec

Zapínání/Vypínání

Zapínání/Vypínání Akce

Zap	Stiskněte vypínač Zap/Vyp 10 a podržte ho v poloze. Pracovní svítilna s LED 11 se zapne.
Vyp	Uvolněte vypínač Zap/Vyp 10. Pracovní svítilna s LED 11 se vypne.

Čištění a údržba

Před čištěním nebo prováděním prací údržby:

–Nastavte přepínač směru otáčení 4 do střední polohy. Tím se zabrání nezamýšlenému zapnutí.
-Odstraňte USB kabel 8.
-Odstraňte bit 9.
-Vytáhněte nabíječku 6 ze zásuvky.

Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků.

Po každém použití a před uskladněním odstraňte prach.

Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
Odstraňte hlavně nečistoty a prach z ventilačních otvorů hadrem a měkkým kartáčem.
Větrací otvory musí být vždy volné.

UPOZORNĚNÍ

Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.

Údržba

Před a po každém použití: Zkontrolujte výrobek a jeho šroubovací bity 9 na opotřebení a poškození.
V případě potřeby obnovte příslušenství (viz „Výměna bitů“).
Dodržujte technické požadavky (viz „Technické údaje“).

Skladování

Nastavte přepínač směru otáčení 4 do střední polohy. Tím se zabrání nezamýšlenému zapnutí.
Uchovávejte výrobek v suchém vnitřním prostoru, chráněném před přímým slunečním světlem, pokud možno v kovovém úložném pouzdru 14.

Transport

Tento výrobek obsahuje dobíjecí lithium-ionotový akumulátor, a proto podléhá právním předpisům o nebezpečných látkách. Výrobek s integrovaným akumulátorem může být přepravován bez zvláštních požadavků po silnici a na moři.
- Balení a označování podléhá během přepravy od třetích stran (např. letecké společnosti, kurýra, spediční firmy) zvláštním požadavkům. Při přepravě prostřednictvím třetího poskytovatele musí být konzultován expert na nebezpečné zboží.
Přepravujte výrobek v kovovém úložném pouzdru 14.

i UPOZORNĚNÍ:

Lithium-ionotový akumulátor smí být odebrán výhradně školeným a kvalifikovaným personálem.

Pro odebrání akumulátoru z krytu musí být akumulátor vybitý a šrouby krytu musí být uvolněné. Přípojky akumulátoru musí být jednotlivě odděleny a izolovány.

Zlikvidování

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řid'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím

významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.

Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu.

Logo Triman platí jen pro Francii.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.

Ekologické škody v důsledku chybné likvidace baterií / akumulátorů!

Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.

Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování Vašeho případu se říd'te následujícími pokyny:

Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 384760_2107) jako doklad o zakoupení.

Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.

Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.

Servis

Servis Česká republika

Tel.: [phone]

E-Mail: [e-mail]

ES prohlášení o shodě

ES PROHLÁŠENÍ O SHODĚ

Mezinárodní číslo obchodní

pološky (IAN):

384760_2107

Identifikace produktu:

PARKSIDE Aku šroubovák

Číslo modelu:

HG07075

Výle popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpsy Unie:

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Odkazy na příslušné harmonizované normy, které były použity, nebo na jiné technické specifikace, na jejich základě se shoda prehlašuje:

C. / Casi

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-2:2014

Directive 2014/30/EU

EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

Předmět výše uvedeného prohlášení je v souladu se směrnici Žvropskéha parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení použivání některých nebezpečných látek v elektrických a elektronických zařízeních:

C./Části

Smilnice 2011/65/EU

EN IEC 63000:2018

Podepsáno ra a jménem:

Tota prokladani o stodě je vystává sa výhradní odpovědnost výrobo

Přetlad původního prohlíšení a šhali

Neckarsulm

Mito

24.09.2021

Datum

Managing Director

Použité výstražné upozornenia a

symboly.... Strana 230

Üvod. Strana 233

Použitie v súlade s určením. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 233

Rozsah dodávky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 234

Technické údaje ...... Strana 237

Bezpečnostné upozornenia .... Strana 241

Bezpečnostné upozornenia pre nabíjačky. . . . . . . . . Strana 252

Zvyškové riziká. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 254

1 Akumulátorový skrutkovač 4 V
1 USB kábel
30 Skrutkovacích bitov x 25 mm
1 Odkladací box z kovu
1 Návod na používanie

30 skrutkovacích bitov x 25 mm

Akumulátorový skrutkovač 4 V

Model: HG07075

Menovité napätie: 4 V

= - - - (jednosmerné napätie)

Nabíjacie napätie: 5 V

Maximálny nabíjací prúd: 1,7 A

Krútiaci moment (tvrdý/mäkký

Identifikačný kód modelu

HG06825, HG06825-BS

Vstupné napätie 100-240 V\~

Výstupné napätie 5,0 V

Výstupný prúd 1,7 A

Hodnoty emisií hluku

Elektrická bezpečnost'

b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

	POZOR! NEBEZPEČENSTVO VÝBUCHU!Nikdy nenabíjajte nenabíjatel'né batérie.
	Chráňte akumulátor pred teplom, napr. pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou.Hrozí nebezpečenstvo výbuchu.

Servis

- Bezpečnostné upozornenia pre nabíjačky

Elektrické časti chráňte pred vlhkostou. Nikdy ich neponárajte do vody alebo iných kvapalín, aby ste zabránili zásahu elektrickým prúdom. Prístroj neponárajte pod tečúcu vodu. Riad'te sa pokynmi pre čistenie, údržbu a opravy.

Zelená Akumulátor nabitý

Odpojte USB kábel 8 od produktu.
Nabíjačku 6 odpojte zo zásuvky.

Zmenit' smer otáčania

■ Pretlačte prepínač smeru točenia 4, aby sa nastavil smer otáčania (obr. C):

Spínač zatlačený z Smer Ukazovatel' smeru

Sprava	(b)	Utiahnut' skrutky		1
Zl'ava	(a)	Uvol'nit' skrutky		3

Pracovné svetlo LED

Zapnutie pracovného svetla LED11: Stlačte vypínač 10. Vypnutie pracovného svetla LED11: Uvol'nite vypínač 10.

Výmena bitov

A1 Nadstavec krútiaceho momentu
A2 Excentrický nadstavec
A3 Uhlový nadstavec
A4 Rezný nadstavec

Zapnutie/vypnutie

-Odstráňte USB kábel 8.
-Odstráňte bit 9.
-Nabíjačku 6 odpojte zo zásuvky.

Nesprávna likvidácia batérií / akumulátorových batérií ničí životné prostredie!

Predmet výšle uvedeného vyhlásenis je v tůlade so smernicou Európského parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zařadeniach:

C. / Castu

Smemica 2011/65/EU

EN IEC 63000:2011

Tota vyhlásenie o zhode sa vydáva na vyhradní zodpovednost výrobcu

Pretlad původního vyhlasenia a žnědíc

Neckarsulm

Miesto

24.09.2021

Dikum

Varnost na delovnem mestu
