DCG404 - Elektrische haakse slijper DEWALT - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING DCG404 DEWALT

Nederlands (vertaald vanuit de originele instructies) 87

Documenten beschikbaar online

*Vervang, voor rechtstreekse toegang, "xxx" door het op het productclassificatielabel of de verpakking opgegeven modelnummer van het product.

• Instructiehandleiding
• Conformiteitsverklaring (DoC)
• Productemissiegegevens (PED): Informatie over geluid, trillingen en stof (niet van toepassing op alle producten)

veiligheidswaarschuwingen, instructies, illustraties en specificaties in deze handleiding, met inbegrip van de delen over de geleverde accu en lader in een originele gereedschapshandleiding of de

afzonderlijke Accu's en laders-handleidingen. Handleidingen kunnen verkregen worden door contact op te nemen met de klantendienst (raadpleeg de laatste pagina van deze handleiding).

Technische gegevens

		DCG404
Spanning V	DC	18
Type 1
Accutype Li-lon
Snelheid onbelast min	-1	11000
Diameter slijpschijf mm 125
Dikte slijpschijf (max) mm 6,4
Diameter afkortschijf mm 125
Dikte afkortschijf (max) mm 3
Diameter draadwiel mm 125
Dikte draadwiel (max)	mm	11
Asdiameter		M14
Aslengte	mm	21,5
Gewicht (zonder accupakket; met Type B beschermkap, flens, hulphandgreep)	kg	1,56

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

EVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

HOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op risico van een elektrische schok.

Wijst op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.
b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.
e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.

c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.

d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.

e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.

b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Leder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.

e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

5) Gebruik en Verzorging van Gereedschap op Accu

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andere accu.

b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.

c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brand veroorzaken.

d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.

e) Werk niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.

f) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130 °C kunnen de accu doen exploderen.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het

opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

6) Service

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeer.
b) Probeer nooit beschadigde accu's te repareren. De reparaties aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerde servicecentra.

AANVULLENDE SPECIALE VEILIGHEIDSREGELS

Gemeenschappelijke veiligheidswaarschuwingen voor slijpen, schuren, draadborstelen en afkorten

a) Dit elektrische gereedschap is bedoeld als slijpmachine, schuurmachine en afkortgereedschap en voor het werken met een draadborstel. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap worden verstrekt. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.
b) Handelingen zoals polijsten en het boren van gaten mogen niet uitgevoerd worden met dit elektrisch gereedschap. Werkzaamheden waarvoor het elektrische gereedschap niet is ontworpen, kunnen leiden tot gevaarlijke situaties en lichamelijk letsel.
c) Voer geen wijzigingen aan dit gereedschap uit met het doel werkzaamheden te verrichten waarvoor het niet is ontworpen en bedoeld door de fabrikant. Dergelijke wijzigingen kunnen leiden tot verlies van controle en kunnen ernstig persoonlijk letsel veroorzaken
d) Gebruik geen accessoires die niet speciaal ontworpen en bedoeld zijn door de fabrikant van het gereedschap. Omdat u een accessoire op uw gereedschap kunt bevestigen, betekent dat nog niet dat u er gegarandeerd veilig mee kunt werken.
e) Het nominale toerental van het accessoire moet tenminste gelijk zijn aan het maximale toerental zoals dit op het gereedschap staat vermeld. Accessoires die sneller draaien dan hun nominale toerental, kunnen in stukken breken en deze stukken kunnen worden weggeslingerd.
f) De buitendiameter en dikte van het hulpstuk mogen niet groter zijn dan de maximale capaciteit van uw elektrische gereedschap. Hulpstukken die niet de juiste afmeting hebben, kunnen niet voldoende worden afgeschermd en onder controle worden gehouden.
g) De afmetingen van de aansluiting van het accessoire moet overeenkomen met die van de aansluiting van het elektrisch gereedschap. Accessoires die niet passen op de bevestigingshardware van het gereedschap zullen uit balans raken en/of extreem trillen en kunnen u de controle over het gereedschap doen verliezen.
h) Gebruik een hulpstuk niet als dit beschadigd is. Controleer accessoires zoals schuurschijven voor gebruik op schilfers en barstjes, steunkussens op barstjes, scheurtjes of excessieve slijtage, draadborstels op losse of gespleten draden. Als het gereedschap of het accessoire is gevallen, inspecteer het dan op schade of plaats een onbeschadigd accessoire. Stel uzelf en omstanders na het inspecteren en plaatsen van een accessoire op buiten het bereik van het ronddraaiende accessoire en laat het gereedschap

gedurende een minuut onbelast op maximale snelheid draaien. Beschadigde accessoires breken gewoonlijk af tijdens deze testperiode.

i) Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbedekking of bescherming van de ogen, zoals een veiligheidsbril. Draag, zo nodig, een stofmasker, gehoorbescherming, handschoenen en een werkschort die kleine afgeschuurde deeltjes of deeltjes van het werkstuk tegenhouden. De bescherming van de ogen moet rondvliegende deeltjes die door de diverse werkzaamheden vrijkomen, tegen kunnen houden. Het stofmasker moet in staat zijn deeltjes die door uw werkzaamheden vrijkomen te filteren. Langdurige blootstelling aan intense geluiden kan gehoorverlies veroorzaken.

j) Houd omstanders op veilige afstand van de werkomgeving. ledereen die het werkgebied betreedt, moet persoonlijke beschermende kleding dragen. Brokstukken van het werkstuk of van een afgebroken accessoire kunnen worden weggeslingerd en letsel buiten het directe werkgebied veroorzaken.
k) Houd het gereedschap alleen vast bij de geïsoleerde greepoppervlakken wanneer u een handeling uitvoert waarbij het zaagaccessoire in aanraking kan komen met verborgen bedrading. Een draad "onder spanning" raken zal ook de blootliggende delen van het elektrisch gereedschap "onder spanning" zetten en kan de gebruiker een elektrische schok geven.
1) Leg het gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het rondraaiend accessoire kan mogelijk in contact met het oppervlak komen waardoor u de controle over het gereedschap verliest.
m) Laat het gereedschap niet draaien terwijl u het aan uw zijde draagt. Wanneer uw kleding per ongeluk bekneld raakt in het ronddraaiende accessoire, kan het accessoire tegen uw lichaam aan worden getrokken.
n) Maak de ventilatieopeningen van het gereedschap regelmatig schoon. De ventilator van de motor zuigt het stof in de behuizing en extreme ophoping van metaaldeeltjes kan een elektrische schok veroorzaken.
o) Werk niet met het gereedschap in de buurt van ontvlambare materialen. Vonken kunnen deze materialen doen ontbranden.
p) Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan elektrocutie of een elektrische schok tot gevolg hebben.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE WERKZAAMHEDEN

Terugslag en gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een ronddraaiende schijf, steunkussen, borstel of ander accessoire dat bekneld raakt of vastloopt. Wanneer dit gebeurt, stopt het hulpstuk plotseling met draaien waardoor de draaiing wordt overgebracht op het gereedschap zelf dat vervolgens op het verbindingspunt naar achteren klapt in een richting tegengesteld aan de draaiing van het hulpstuk.

Als bijvoorbeeld een slijpschijf vastloopt of bekneld raakt in het werkstuk, kan de rand van de schijf die bij het knelpunt in het oppervlak van het materiaal dringt, de schijf omhoog doen komen en op de gebruiker afsturen. De schijf kan naar de gebruiker toe of van hem vandaan springen, afhankelijk van de richting van de

schijfbeweging op het beknellingspunt. Schuurschijven kunnen onder deze omstandigheden ook breken.

Terugslag is het gevolg van verkeerd gebruik of onjuiste gebruiksomstandigheden van het gereedschap. Met geschikte voorzorgsmaatregelen, zoals hieronder worden beschreven, kan terugslag worden voorkomen:

a) Blijf het gereedschap stevig met beide handen vasthouden en plaats uw lichaam en armen zo dat u een eventuele terugslag kunt opvangen. Gebruik altijd een hulphandgreep indien meegeleverd voor maximale beheersing van terugslag of torsiereactie tijdens het opstarten. Met de juiste voorzorgsmaatregelen kunnen gebruikers torsiereactie of terugslagkrachten onder controle houden.
b) Houd uw handen uit de buurt van het draaiende hulpstuk. Het accessoire kan over uw hand terugslaan.
c) Zorg ervoor dat uw lichaam zich niet op een positie bevindt waar het in aanraking zou kunnen komen in geval van terugslag. Wanneer terugslag optreedt, beweegt het gereedschap zich in een richting tegengesteld aan de draaiing van het hulpstuk op het moment van beknelling.
d) Wees extra voorzichtig bij het werken aan of in hoeken. Voorkom dat het gereedschap gaat 'springen' en bekneld raakt in het werkstuk. In hoeken, op scherpe randen en bij terugspringen kan het ronddraaiende accessoire bekneld raken en kunnen zich verlies van controle of terugslag voordoen.
e) Bevestig geen zaagkettingen, zaagbladen voor houtbewerking, gesegmenteerde diamantschijven met een opening groter dan 10 mm of getande zaagbladen. Dergelijke zaagbladen veroorzaken vaak terugslag en verlies van controle.

Veiligheidswaarschuwingen speciaal voor slijp- en afkortwerkzaamheden

a) Gebruik alleen de voor uw gereedschap genoemde slijpschijven en de beschermkap die specifiek is bedoeld voor de geselecteerde schijf. Wielen waarvoor het elektrische gereedschap niet is ontwikkeld, kunnen niet voldoende worden beveiligd en zijn niet veilig.

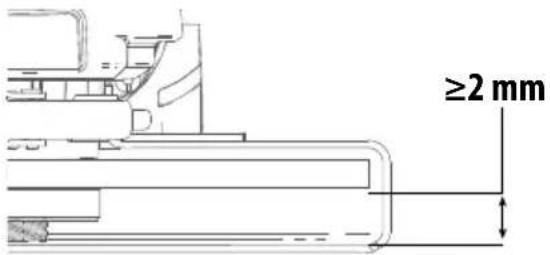

b) Het slijpoppervlak van schijven met verzonken middelpunt moet onder het vlak van lip van de beschermkap worden gemonteerd. Een schijf die niet goed is gemonteerd en uitsteekt door het vlak van de lip heen, kan niet naar behoren worden afgeschermd.
c) De beschermkap moet stevig worden bevestigd aan het gereedschap en zo worden geplaatst dat maximale veiligheid is gegarandeerd, waarbij een zo klein mogelijk gedeelte van de schijf niet-afgeschermd is voor de gebruiker. De beschermkap helpt de gebruiker te beschermen tegen afgebroken deeltjes van de schijf en voorkomt dat de gebruiker in contact komt met de schijf en met vonken die kleding in brand kunnen zetten.
d) Schijven moeten alleen worden gebruikt voor de genoemde toepassingen. Bijvoorbeeld, slijp niet met de zijkant van een afkortschijf. Schuur/afkortschijven zijn bedoeld voor rondom slijpen, zijwaartse krachten kunnen ervoor zorgen dat deze schijven uit elkaar spatten.
e) Gebruik altijd onbeschadigde flenzen van het juiste formaat en de juiste vorm voor de geselecteerde schijf. De juiste schijfflenzen ondersteunen de schijf en verminderen zo de

mogelijkheid van schijfbreuk. Flenzen voor afkortschijven kunnen verschillen van flenzen voor slijpschijven.

f) Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die is bedoeld voor groter elektrisch gereedschap, is niet geschikt voor de hogere snelheid van kleiner gereedschap en kan uit elkaar springen.
g) Gebruikt u schijven met een dubbele toepassing, gebruik dan altijd de juiste beschermkap voor het werk dat u uitvoert. Gebruikt u niet de juiste beschermkap, dan zal het niveau van bescherming misschien onvoldoende zijn, wat kan leiden tot ernstig letsel.

Aanvullende veiligheidswaarschuwingen speciaal voor afkortwerkzaamheden

a) 'Duw' niet te hard met de afkortschijf en zet niet te veel druk. Probeer niet een al te grote zaagdiepte te bereiken. Het overbelasten van de schijf vergroot de belasting en ontvankelijkheid voor het blokkeren of bekneld raken van de schijf in de zaagsnede, en de mogelijkheid van terugslag of schijfbreuk.
b) Zorg ervoor dat uw lichaam niet in één lijn is met de draaiende schijf en ga zo staan dat u niet recht achter de schijf staat. Wanneer de schijf op het punt van de werking van het gereedschap van uw lichaam vandaan beweegt, kan de mogelijke terugslag de draaiende schijf doen wegschieten en het elektrisch gereedschap direct in uw richting sturen.
c) Als het blad vast komt te zitten, of wanneer u het zagen om welke reden dan ook wilt onderbreken, schakelt u het gereedschap uit en houdt u dit zonder te bewegen in het materiaal tot de schijf volledig tot stilstand is gekomen. Probeer nooit om een afkortschijf uit de zaagsnede te verwijderen terwijl het wiel in beweging is, omdat dat terugslag kan veroorzaken. Zoek naar de oorzaak van het vastlopen van de schijf en neem de juiste maatregelen om dit te verhelpen.
d) Hervat de werkzaamheden niet als de schijf nog in het werkstuk zit. Laat de schijf volledig op snelheid komen en steek de schijf voorzichtig opnieuw in de zaagsnede. De schijf kan blokkeren, weglopen of terugslaan als het gereedschap opnieuw wordt opgestart in het werkstuk.
e) Ondersteun panelen of een ander groot werkstuk zodat het risico van vastlopen of terugslaan van de schijf minder groot is. Grote werkstukken kunnen onder hun eigen gewicht doorzakken. De ondersteuning moeten aan beide zijden worden geplaatst onder het werkstuk, dicht bij de zaaglijn en aan beide zijden van de schijf.
f) Ga extra voorzichtig te werk wanneer u "invallend" zaagt in bestaande muren of andere niet-zichtbare gedeelten. De uitstekende schijf kan in gas- of waterleidingen of elektrische bedrading zagen of in objecten die terugslag kunnen veroorzaken.
g) Probeer niet een gebogen zaagsnede te maken. Het overbelasten van de schijf vergroot de belasting en ontvankelijkheid voor het blokkeren of vastlopen van de schijf in de zaagsnede, en de mogelijkheid van terugslag of schijfbreuk, wat ernstig letsel tot gevolg kan hebben.

Aanvullende veiligheidsinstructies voor schuurwerkzaamheden

a) Gebruik schuurpapier van het juiste formaat. Volg bij het kiezen van schuurpapier de aanbevelingen van de fabrikant. Groter schuurpapier dat te ver buiten het schuurkussen

steekt, vormt een gevaar voor schaafwonden en kan beknelling of scheuren van de schijf of terugslag veroorzaken.

Aanvullende veiligheidsinstructies voor werken met draadborstels

a) Houd er rekening mee dat ook bij gewone werkzaamheden borstelharen los kunnen raken uit de draadborstel. Zet niet teveel kracht op de borstelharen door een te grote druk op de borstel uit te oefenen. De draden van de borstel kunnen gemakkelijk door dunne kleding en/of de huid dringen.
b) Als gebruik van een beschermkap wordt aanbevolen voor werken met een staalborstel, zorg er dan voor dat de schijf of de borstel de beschermkap niet kunnen raken. De draadschijf of de borstel kan in diameter groter worden als gevolg van centrifugale krachten.

Aanvullende veiligheidsregels voor slijpmachines

a) Gebruik nooit Type 11 schijven (komvormig) op dit gereedschap. Het gebruik van accessoires die niet geschikt zijn, kan persoonlijk letsel tot gevolg hebben.
b) Gebruik altijd de zijhandgreep. Zet de handgreep stevig vast. Gebruik de zijhandgreep zodat u te allen tijde de controle over het gereedschap behoudt.

De blootstelling aan stof verminderen

Controleer, vóór aanvang van het werk, de gevarenklasse van het stof dat tijdens het werk geproduceerd zal worden.

WAARSCHUWING: Vermijd het aanraken of inademen van stof, omdat dit de gezondheid kan schaden. Stof dat wordt gevormd tijdens het gebruiken van elektrisch gereedschap en andere constructieactiviteiten, kan chemicaliën, mineralen of deeltjes bevatten die bekend staan om infecties van de luchtwegen, allergische reacties, kanker, geboorteafwijkingen of andere vruchtbaarheidsproblemen te veroorzaken bij de gebruiker of omstaanders.

• Zulk stof kan bijvoorbeeld gegenereerd worden tijdens het werken op hardhout, zoals beuk of eik, verf op loodbasis, beton, metselwerk of stenen die kwarts bevatten.
• Materiaal dat asbest bevat mag alleen door specialisten worden verwerkt.
• Bekijk de in uw land relevante regelgeving voor de materialen waar op gewerkt moet worden.
• Gebruik een stofzuiger of stofafzuigsysteem met een officieel goedgekeurde beschermingsklasse, om de plaatselijk geldende regelgeving inzake bescherming tegen stof en geschikt voor het materiaal waar op gewerkt moet worden na te leven.
• Vang de resterende stofdeeltjes direct bij de bron op en vermijd afzetting in de omliggende omgeving. Gebruik gepaste afzuigaccessoires voor dit doeleinde.

Aanvullende maatregelen:

- Verzeker dat de werkplaats goed geventileerd is.

- Draagt adembescherming die geschikt is voor het soort stof dat wordt gegenereerd.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

- Gehoorbeschadiging.

• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.
• Risico op vrijkomen van stof van gevaarlijke stoffen.

Accutype

Deze accu's kunnen worden gebruikt:

Accu (kg) Accu (kg)
DCB181 0,35 DCB188 0,95
DCB182 0,61 DCB189 0,54
DCB183/B/G 0,40 DCBP034/G 0,32
DCB184/B/G 0,62 DCBP518/G 0,75
DCB185 0,35 DCB1880 0,98
DCB187 0,54 DCBP318 0,50

Raadpleeg de handleiding van de batterij/oplader voor meer informatie.

De volgende opladers kunnen gebruikt worden: DCB104, DCB107, DCB112, DCB113, DCB115, DCB116, DCB117, DCB118, DCB132, DCB1102, DCB1104.

Inhoud van de verpakking

De verpakking bevat:

1Haakseslijper

1 Beschermkap van 125 mm (Type B)

1Clip-onbeschermkap

1Zijhandgreep

1 Steunflens

1Vergrendelflens

1Inbussleutel

1 Li-lon-occupakket (modellen C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Li-lon-occupakketten (modellen C2, D2, L2, M2, P2, S2, T2, X2, Y2)
3 Li-lon-occupakketten (modellen C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1Gebruikershandleiding

OPMERKING: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT modellen worden geen accu's en laders geleverd. Bij B-modellen worden Bluetooth®-accu's geleverd.

OPMERKING: Het merkteken met het woord Bluetooth® en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijke merktekens door DEWALT door Stanley Fat Max vindt plaats onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

• Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.
• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u het apparaat in gebruik neemt.

Markeringen op het gereedschap

De gebruiker moet de volgende instructies op het gereedschap lezen om het risico op letsel te verkleinen:

Lees de gebruiksaanwijzing vóór gebruik.

Draag gehoorbescherming.

Draag oogbescherming.

Altijd met twee handen bedienen.

Gebruik de Type B beschermkap niet voor afkortwerk.

Positie datumcode (Afb. [Fig.] H)

De productiedatumcode 29 bestaat uit een 4-cijferig jaar gevolgd door een 2-cijferige week en wordt uitgebreid met een 2-cijferige fabriekscode.

Beschrijving (Afb. A)

AARSCHUWING: Breng nooit wijzigingen in het gereedschap of een onderdeel ervan aan. Beschadiging of persoonlijk letsel kan daarvan het gevolg zijn.

1 Kantelschakelaar
2 Hendel voor vergrendeling in de uit-stand
3 Asvergrendelknop
4 As
5 Zijhandgreep
6 Steunflens
7 Vergrendelflens
8 Beschermkap
9 Clip-on beschermkap
10 Vrijgavehendel beschermkap
11 Accu
12 Accuvrijgaveknop
13 Inbussleutel

Bedoeld gebruik

De snoerloze haakse slijper is ontworpen voor professioneel zagen, slijpen, schuren en toepassingen met een draadborstel. Gebruik dit gereedschap niet onder natte omstandigheden of in de aanwezigheid van ontylambare vloeistoffen of gassen.

EVAAR: Niet gebruiken voor het zagen of bewerken van hout. Geen zaagbladen met tanden gebruiken. Dit kan ernstig persoonlijk letsel veroorzaken.

Uw snoerloze haakse slijper is professioneel elektrisch gereedschap.

Laat kinderen niet met het gereedschap in contact komen. Toezicht is vereist als onervaren gebruikers met dit product werken.

• Kinderen en zieken. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring, kennis of bekwaamheden, mits zij onder toezicht staan

van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen gelaten worden met dit product.

Functions

De elektronische koppelbegrenzende koppeling vermindert de maximale koppelreactie die op de gebruiker wordt overgebracht in het geval dat een schijf vastloopt. Deze functie voorkomt ook dat de tandwielen en de elektrische motor vastlopen. De koppelbegrenzende koppeling is in de fabriek ingesteld en kan niet worden aangepast.

Power-OFF™ overbelastingsbeveiliging

De stroomvoorziening van de motor wordt gestopt bij overbelasting van de motor. Bij voortdurende overbelasting wordt het gereedschap uitgeschakeld. U kunt het gereedschap pas weer starten wanneer u de schakelaar hebt losgelaten en vervolgens weer hebt ingedrukt. Het gereedschap zal zichzelf uitschakelen wanneer de stroombelasting de waarde van de overbelastingsstroom bereikt (verbrandingspunt van de motor). Als het gereedschap steeds weer wordt uitgeschakeld, zet dan minder kracht/gewicht op het gereedschap totdat het functioneert zonder dat de overbelastingsbeveiliging wordt ingeschakeld.

Functie Langzame start

De functie langzame start maakt het langzaam opbouwen van snelheid mogelijk zodat een eerste hapering tijdens het opstarten wordt voorkomen. Deze functie is vooral handig als u in beperkte ruimten werkt.

No-Volt

De functie Geen-spanning voorkomt dat de haakse slijper start als u na een onderbreking van de stroomvoorziening, de schakelaar niet eerst uit en opnieuw aan zet.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, schakel het gereedschap uit en neem de accu uit, voor u aanpassingen uitvoert of hulpstukken of accessoires plaatst/verwijdert. Wanneer het gereedschap per ongeluk wordt gestart, kan dat leiden tot letsel.

WAARSCHUWING: Gebruik uitsluitend accu's en laders van het merk DEWALT.

De accu in het gereedschap plaatsen en de accu uit het gereedschap nemen (Afb. H)

OPMERKInG: Controleer dat de accu 11 geheel is opgeladen.

De accu in de handgreep van het gereedschap plaatsen

1. Houd de accu tegenover de rails in de handgreep van het gereedschap (Afb. H).
2. Schuif de accu in de handgreep tot deze stevig vastzit en let er vooral op dat u de accu hoort vastklikken.

De accu uit het gereedschap nemen

1. Druk op de vrijgaveknop van de accu 12 en trek de accu stevig uit de handgreep van het gereedschap.
2. Zet de accu in de lader.

Accu's met vermogenmeter (Afb. H)

Er zijn accu's van de merken DEWALT met een vermogenmeter en deze 28 bestaat uit drie groene LED-lampjes die een aanduiding geven van de resterende lading van de accu.

U kunt de vermogenmeter activeren door de knop van de vermogenmeter ingedrukt te houden. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter niet branden en moet de accu worden opgeladen.

OPMERKING: De accumeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De indicator geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

De zijhandgreep bevestigen (Afb. B)

AARSCHUWING: Controleer voordat u het gereedschap gebruikt, dat de handgreep stevig vastzit.

Schroef het verlengstuk van de zijhandgreep 27 stevig in een van de openingen aan weerszijde van de tandwielkast. De zijhandgreep 5 moet gebruikt worden om te allen tijde controle over het gereedschap te behouden.

De Clip-on beschermkap monteren (Afb. A, C, D)

De clip-on beschermkap maakt een Type A b beschermkap van een Type B beschermkap.

1. Plaats de clip-on beschermkap 9 op de Type B beschermkap zodat de haak 14 op het einde van de clip-on beschermkap is uitgelijnd met de rand 15 van de Type B beschermkap.
2. Druk de hendel van de clip-on beschermkap 16 omlaag tot de vergrendelknop 17 in de vergrendelhaak klikt 18. De clip-on beschermkap is nu op zijn plaats vergrendeld.
3. Druk, om de clip-on beschermkap te verwijderen, de vergrendelknop in de richting van de hendel van de clip-on beschermkap en de clip-on hendel zal loskomen. De clip-on hendel kan nu opgetild worden en de clip-on beschermkap kan van de Type B beschermkap verwijderd worden.

Beschermkappen

APGELET: Beschermkappen moeten worden gebruikt bij alle slijpschijven, zaagschijven, lamellenschijven, draadborstels en draadschijven. Het gereedschap mag alleen zonder beschermkap worden gebruikt wanneer het wordt gebruikt met conventionele schuurschijven. Zie Afbeelding A voor de beschermkappen die bij dit gereedschap worden meegeleverd. Voor sommige toepassingen moet u de juiste beschermkap aanschaffen bij uw dealer of erkend servicecentrum.

PGELET: Als u een Type 1/41/Type A (afkorten)/Type B met Clip-on beschermkap voor oppervlakteslijpen gebruikt, kan de beschermkap de bewerking van het werkstuk belemmeren, waardoor u minder controle heeft.

▲PGELET: Als u een Type 27/Type B (slijpen)/Type B met Clip-on beschermkap voor afkortwerkzaamheden met gelijmde slijpschijven gebruikt, is er een groter risico dat u wordt blootgesteld aan weggeslingerde vonken en deeltjes en aan fragmenten van de schijf als deze zou barsten.

APGELET: Als u een Type 1/41/Type A (afkorten), Type 27/Type B (slijpen) beschermkap gebruikt voor afkort- en oppervlaktewerk in beton of metselwerk, is het risico groter dat u wordt blootgesteld aan stof en verlies van de controle, met terugslag als gevolg.

APGELET: Als u een Type A (afkorten), Type B (slijpen) beschermkap gebruikt met schijfvormige draadborstel met

een dikte van meer dan de maximale dikte, zoals opgegeven in Technische gegevens, kunnen de draden van de borstel in de beschermkap verstrikt raken, met breken van de draden als gevolg.

OPMERKING: U kunt randen slijpen en langs randen zagen met schijven van het type 27 die speciaal voor dit doel zijn ontworpen; 6,3 mm dikke schijven zijn ontworpen voor slijpwerkzaamheden, bij dunnere schijven Type 27 moet u aan de hand van het label van de fabrikant vaststellen of u ze kunt gebruiken voor het slijpen van oppervlakken of alleen voor slijpen/zagen van randen. Een Type 1/41/Type A/Type B met Clip-on (afkorten) beschermkap moet worden gebruikt bij elke schijf waarmee oppervlakteslijpen verboden is. Een Type 1/41/Type A/Type B met Clip-on (afkorten) (voorheen Type 1/41) beschermkap moet worden gebruikt bij schijven voor gecombineerde toepassingen (slijpen gecombineerd met afkorten). Afkorten kan ook met een schijf van Type 1/41 en een Type 1/41/Type A/Type B met Clip-on afkortschijfbeschermkap die vroeger Type 1/41 beschermkap werd genoemd.

OPMERKING: Raadpleeg de Tabel met accessoires en beschermkappen om de juiste combinatie van beschermkap/accessoire te selecteren.

De beschermkap bevestigen en verwijderen (Afb. E)

■AARSCHUWING: Beperk het gevaar op ernstig persoonlijk letsel tot een minimum, zet het gereedschap uit en neem de accu uit, voor u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/plaatst. Per ongeluk starten kan letsel veroorzaken.

De beschermkap afstellen

Voor afstelling van de beschermkap grijpt de vrijgavehendel van de beschermkap 10 in een van de uitlijngaten 19 op de kraag van de beschermkap.

De beschermkap monteren (Afb. E)

1. Druk op de vrijgavehendel van de beschermkap 10.
2. Houd de vrijgavehendel van de beschermkap ingedrukt en houd de nokken 20 op de beschermkap tegenover de sleuven 21 op de tandwielkast.
3. Houd de vrijgavehendel van de beschermkap ingedrukt, duw de beschermkap omlaag totdat de nokken ingrijpen en draai ze in de groef op de naaf van de tandwielkast. Laat de vrijgavehendel van de beschermkap los.
4. Roteer de beschermkap naar rechts in de werkpositie van uw keuze, met de as naar u toe gericht. Houd de vrijgavehendel 10 ingedrukt en draai de beschermkap naar links.

OPMERKING: De beschermkap als geheel moet worden geplaatst tussen de as en de gebruiker, zodat laatstgenoemde maximaal is beschermd.

De vrijgavehendel van de beschermkap moet in één van de uitlijningsgaten 19 op de kraag van de beschermkap klikken. Dit verzekert dat de beschermkap goed vastzit.

1. Voer de stappen 1 – 3 van deze instructies in omgekeerde volgorde uit wanneer om de beschermkap te verwijderen.

Flenzen en schijven

Monteren van schijven die niet zijn voorzien van een naaf (Afb. F)

WAARSCHUWING: Wanneer de flens/klemmoer/schijf niet goed wordt geplaatst, kan dat leiden tot ernstige letsel (of beschadiging van het gereedschap of de schijf).

▲PGELET: Meegeleverde flenzen moeten worden gebruikt met verzonken schuurschijven van type 27 en type 42 en slijpschijven van type 41. Raadpleeg de Tabel met accessoires voor meer informatie.

WAARSCHUWING: Een gesloten, tweezijdige schijfbeschermkap is vereist tijdens het gebruik van schuurschijven of slijpschijven met diamantlaag.

WAARSCHUWING: Zet de vergrendelflens altijd volledig vast met de bijgeleverde sleutel om te voorkomen dat de schijf los komt.

WAARSCHUWING: Gebruik van een beschadigde flens of beschermkap of gebruik van een verkeerde flens en beschermkap kan leiden tot ernstig letsel als de schijf breekt of als u de schijf aanraakt. Raadpleeg de Tabel met accessoires voor meer informatie.

1. Plaats het gereedschap op een tafel, met de beschermkap omhoog.
2. Plaats de steunflens 6 op de as 4 met het verhoogde middenstuk (geleider) naar de schijf gericht. Druk de steunflens op z'n plaats.
3. Plaats de schijf 22 tegen de steunflens en centreer daarbij de schijf op het verhoogde middenstuk (geleider) van de steunflens.
4. Druk de asvergrendelknop in en draai met de zeskantige verzonken delen van de schijf weg gericht, de vergrendelflens met schroefdraad 7 op de as zodat de nokken ingrijpen in de twee gleuven op de as.
5. Zet, terwijl u de asvergrendelknop van de as indrukt, de vergrendelflens 7 vast met de bijgeleverde sleutel. (Gebruik alleen een vergrendelingsflens als deze in perfecte conditie is.) Raadpleeg de Tabel met accessoires om meer informatie over de flens te bekijken.
6. U kunt de schijf verwijderen door de hierboven vermelde instructies in omgekeerde volgorde uit te voeren.

Monteren van steunkussens voor het schuren (Afb. A, G)

OPMERKING: Het gebruik van een beschermkap met schuurschijven die een steunkussen gebruiken, vaak met vezel versterkte schijven genoemd, is niet verplicht. Omdat een beschermkap niet vereist is bij gebruik van deze accessoires kan het zijn dat de beschermkap niet goed past.

WAARSCHUWING: Wanneer de flens/klemmoer/schijf niet goed wordt geplaatst, kan dat leiden tot ernstige letsel (of beschadiging van het gereedschap of de schijf).

WAARSCHUWING: De juiste beschermkap moet weer worden geinstalleerd voor de slijpschijf, de zaagschijf, de schuurschijf, de draadborstel of bij toepassingen van de draadschijf, nadat de schuurtoepassingen zijn voltooid.

1. Plaats het gereedschap op een tafel, de spindel omhoog.
2. Plaats de steunflens 6 op de as 4 met het verhoogde middenstuk (geleider) naar de schijf gericht. Druk de steunflens op z'n plaats.
3. Plaats of draai een van het juiste schroefdraad voorzien steunkussen 23 op de as.
4. Plaats de schuurschijf 24 op het steunkussen.

5. Draai, terwijl u de asvergrendeling 3 ingedrukt houdt, de klemmoer 25 op de as en breng het verhoogde middenstuk op de klemmoer in het midden van de schuurschijf en het steunkussen aan.

6. Zet de klemmoer met de hand vast. Druk vervolgens de asvergrendelknop in en draai de schuurschijf tot de schijf en de klemmoer stevig tegen elkaar zitten.

7. U kunt de schijf verwijderen door het steunkussen en het schuurkussen vast te pakken en te draaien terwijl u de asvergrendelknop ingedrukt houdt.

Schijven met naaf plaatsen en verwijderen (Afb. A)

Schijven met naaf worden direct op de as met schroefdraad geplaatst. De schroefdraad van het accessoire moet overeenkomen met de schroefdraad op de as.

1. Als de steunflens niet nodig is, verwijder deze dan door deze van het gereedschap weg te trekken.

BELANGRIJK: De steunflens mag alleen verwijderd worden als het accessoire met naaf het verzonken deel van de schroefdraden die voorbij het deel van de as zonder schroefdraad gaan bereikt heeft.

Niet verzonken schroefdraden Gebruiken met steunflens

Verzonken schroefdraden Verwijder steunflens

1. Draai met de hand de schijf op de as 4.
2. Druk de asvergrendelknop 3 in en zet met een sleutel de naaf van de schijf vast.
3. Ga in omgekeerde volgorde te werk wanneer u de schijf wilt verwijderen.

KENNISGEVING: Wanneer u nalaat de schijf goed vast te zetten voordat u het gereedschap inschakelt, kan dat beschadiging van het gereedschap of van de schijf tot gevolg hebben.

Monteren van draadborstels en draadschijven (Afb. A)

KAARSCHUWING: Wanneer de flens/klemmoer/schijf niet goed wordt geplaatst, kan dat leiden tot ernstige letsel (of beschadiging van het gereedschap of de schijf).
APGELET: Beperk het risico van persoonlijk letsel, draag werkhandschoenen wanneer u met draadborstels en schijven werkt. Zij kunnen scherp worden.
▲PGELET: Beperk het risico van beschadiging van het gereedschap, de schijf of de borstel mag de beschermkap niet raken wanneer de kap is gemonteerd of in gebruik is. Niet-waarneembare beschadiging van het accessoire kan optreden, waardoor stukjes draad van de schijf of van de borstel los kunnen komen. Draadborstels of draadschijven worden rechtstreeks op de as met schroefdraad geïnstalleerd. Gebruik alleen draadborstels of draadschijven die voorzien zijn van een naaf met schroefdraad. Deze accessoires zijn tegen meerprijs verkrijgbaar bij uw plaatselijke dealer of bij een officieel servicecentrum.

1. Plaats het gereedschap op een tafel, met de beschermkap omhoog.

2. Als de steunflens niet nodig is, verwijder deze dan door deze van het gereedschap weg te trekken (Raadpleeg de Afbeelding in Schijven met naaf monteren en verwijderen om te bepalen of er een steunflens nodig is).

3. Draai de schijf met de hand op de as.

4. Druk de asvergrendelknop 3 in en zet de schijf met een sleutel op de naaf van de draadschijf of draadborstel vast.

5. U kunt de schijf verwijderen door de hierboven vermelde instructies in omgekeerde volgorde uit te voeren.

KENNISGEVING: Beperk het risico van beschadiging van het gereedschap, zet de naaf van de schijf goed op de as vast voordat u het gereedschap inschakelt.

Voor de bediening

• Installeer de beveiliging en pas schijf of wiel aan. Gebruik geen extreem versleten schijven of wielen.
• Controleer dat de steunflens en de vergrendelingsflens goed zijn gemonteerd. Volg de instructies die worden gegeven in de Tabel voor accessoires.
• Zorg ervoor dat de schijf of het wiel draait in de richting van de pijlen op het accessoire en het gereedschap.
• Gebruik een accessoire niet als het beschadigd is. Controleer accessoires zoals schuurwielen voor gebruik op schilfers en barstjes, steunkussens op barstjes, scheurtjes of excessieve slijtage, staalborstels op losse of gespleten draden. Als het gereedschap of het accessoire is gevallen, controleert u dit op schade of plaatst u een onbeschadigd accessoire. Na het controleren en plaatsen van een accessoire zorgt u dat u en omstanders uit de buurt van het bereik van het ronddraaiende accessoire blijft en zet u het gereedschap gedurende een minuut aan op maximale snelheid zonder weerstand. Beschadigde accessoires breken gewoonlijk af tijdens deze testtijd.

BEDIENING

Instructies voor gebruik

AARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

WAARSCHUWING:

• Zorg ervoor dat al het materiaal dat geschuurd of gezaagd moet worden stevig op zijn plaats zit.
• Zet het werkstuk vast en ondersteun het. Zet het werkstuk met klemmen of een bankschroef vast en ondersteun het op een stabiele ondergrond. Het is belangrijk dat u het werkstuk stevig vastzet en ondersteunt zodat u het onder controle houdt en het niet kan verschuiven. Wanneer het werkstuk verschuift of wanneer u de controle over het werkstuk verliest, kan dat leiden tot een gevaarlijke situatie met mogelijk persoonlijk letsel als gevolg.
• Draag altijd de gebruikelijke werkhandschoenen wanneer u met dit gereedschap werkt.
• De tandwielkast wordt zeer heet tijdens gebruik.
• Oefen slechts geringe druk op het gereedschap uit. Oefen geen zijwaartse druk uit op de schijf.
• Installeer altijd de beschermkap en de juiste schijf. Gebruik geen te veel versleten schijf.
• Overbelast de machine niet. Als het gereedschap heet wordt, laat het dan een paar minuten zonder belasting draaien zodat het accessoire kan afkoelen. Raak accessoires niet aan voordat ze zijn afgekoeld. De schijven worden zeer heet tijdens gebruik.

• Werk nooit met de slijpkom zonder geschikte beschermkap.

• Gebruik het elektrisch gereedschap niet met een afkortstandaard.

• Gebruik nooit blotters samen met gelijmde schuurproducten.
• Bedenk dat de schijf blijft draaien, nadat het gereedschap is uitgeschakeld.

Juiste handpositie (Afb. I)

WAARSCHUWING: Beperk het risico op ernstig persoonlijk letsel, plaats ALTIJD uw handen in de juiste positie, zoals afgebeeld.

WAARSCHUWING: Houd, om het risico op persoonlijk letsel te verminderen, het gereedschap ALTIJD stevig vast, zodat u voorbereid bent om een plotselinge terugslag.

Voor een juiste positie van de handen zet u één hand op de hoofdhandgreep 26 en de andere op de hulphandgreep 5, zoals wordt getoond in Afb. I.

Schuifschakelaar (Afb. A)

APGELET: Houd de zijhandgreep en de behuizing van het gereedschap stevig vast zodat u de controle over het gereedschap behoudt tijdens het opstarten en het gebruik, en totdat het wiel of accessoire niet meer draait. Het is belangrijk dat u het gereedschap pas neerlegt wanneer de schijf volledig tot stilstand is gekomen.

OPMERKInG: Beperk de onverwachte bewegingen van het gereedschap, schakel het gereedschap niet in of uit wanneer het wordt belast. Geef de slijpmachine de tijd om op volledige snelheid te komen voordat u het werkoppervlak aanraakt. Til het gereedschap van het oppervlak voor u het gereedschap uitschakelt. Leg het gereedschap pas neer wanneer het tot stilstand is gekomen.

1. Schakel het gereedschap in door de hendel voor vergrendeling in de uit-stand 2 naar de voorkant (tandwielkast) van het gereedschap te duwen en vervolgens peddelschakelaar 1 in te drukken. Het gereedschap loopt zolang u de schakelaar ingedrukt houdt.
2. U zet het gereedschap uit door de peddelschakelaar los te laten.

Asvergrendeling (Afb. J)

De asvergrendeling 3 is voorzien om te voorkomen dat de as ronddraait terwijl u schijven plaatst of verwijdert. Gebruik de asvergrendeling alleen als het gereedschap is uitgeschakeld, de accu is verwijderd en het gereedschap volledig tot stilstand is gekomen.

OPMERKING: Beperk het risico van beschadiging van het gereedschap, schakel de asvergrendeling niet in wanneer het gereedschap in bedrijf is. Er kan schade aan het gereedschap optreden en het bevestigde accessoire kan losschieten, hetgeen mogelijk tot letsel kan leiden.

U kunt de vergrendeling inschakelen door de knop van de asvergrendeling in te drukken en de as te draaien tot dat niet verder kan.

Slijpen, schuren en draadborstelen (Afb. K)

WOORZICHTIG: Gebruik altijd de beschermkap die in deze handleiding wordt aangegeven.

Als u werkt aan een oppervlak of werkstuk:

1. Geef het gereedschap de tijd om volledig op snelheid te komen voordat u met het gereedschap het werkoppervlak aanraakt.

2. Oefen minimale druk uit op het werkoppervlak, laat het gereedschap op hoge snelheid zijn werk doen. Het rendement van het gereedschap bij het verwijderen van materiaal is het grootst wanneer het gereedschap op hoge snelheid werkt.

3. Houd een goede hoek aan tussen het gereedschap en het werkoppervlak. Raadpleeg de tabel voor een specifieke functie.

Functie Hoek
Slijpen	20°-30°
Schuren met een flapschijf 5°-10°
Schuren met steunkussen 5°-15°
Draadborstelen 5°-10°

1. Houd altijd contact tussen de rand van de schijf en het werkoppervlak.

- Beweeg het gereedschap voortdurend naar voren en achteren tijdens het slijpen, schuren met flapschijven of draadborstelen, zodat er geen groeven in het werkoppervlak ontstaan.

- Als u schuurt met een steunkussen, verplaats het gereedschap dan voortdurend in een rechte lijn zodat er geen brand- en draaiplekken in het werkoppervlak ontstaan.

- Beweeg het gereedschap voortdurend naar voren en achteren tijdens het slijpen, schuren met flapschijven of draadborstelen, zodat er geen groeven in het werkoppervlak ontstaan. - Als u schuurt met een steunkussen, verplaats het gereedschap dan voortdurend in een rechte lijn zodat er geen brand- en draaiplekken in het werkoppervlak ontstaan.

OPMERKING: Als u het gereedschap op het werkoppervlak laat rusten zonder het te bewegen beschadigd u het werkstuk.

1. Til het gereedschap van het werkoppervlak voordat u het gereedschap uitschakelt. Laat het gereedschap tot stilstand komen en leg het daarna pas neer.

WOORZICHTIG: Ga extra voorzichtig te werk wanneer u over een rand werkt, omdat u dan een plotselinge scherpe beweging van de slijpmachine kunt ervaren.

Voorzorgsmaatregelen voor het werken met geverfde oppervlakken

1. Het schuren of met een draadborstel verwijderen van verf op loodbasis wordt NIET AANBEVOLEN omdat het moeilijk is het verontreinigde stof onder controle te houden. Voor kinderen en zwangere vrouwen is loodvergiftiging het meest gevaarlijk.
2. Omdat het zonder chemische analyse moeilijk is vast te stellen of een verf lood bevat, adviseren wij de volgende voorzorgsmaatregelen wanneer u verf schuurt:

Persoonlijke veiligheid

1. Kinderen en zwangere vrouwen mogen niet worden toegelaten op een werkplek waar verf wordt geschuurd of gestaalborsteld, totdat alle schoonmaakwerkzaamheden zijn voltooid.
2. Alle personen die de werkplek betreden moeten een stofmasker dragen. Het filter moet dagelijks worden vervangen of wanneer de drager moeilijkheden heeft met ademhalen.
   OPMERKING: Gebruik alleen stofmaskers die geschikt zijn voor het werken met stof van loodhoudende verf en dampen. Gewone stofmaskers bieden deze bescherming niet. Ga naar de gereedschapswinkel bij u in de buurt en vraag naar het juiste stofmasker met NIOSH-goedkeuring.
3. EET, DRINK EN ROOK NIET op de werkplek zodat u geen verontreinigde verfdeeltjes binnen kunt krijgen. Personen die dit werk uitvoeren moeten zich wassen en moeten opruimen VOORDAT zij eten, drinken of roken. Etenswaar, drinken en rookgerei mogen niet achterblijven op de werkplek waar er stof op kan neerdalen.

Milieuveiligheid

1. Verf moet worden verwijderd op een manier dat er zo min mogelijk stof wordt gegenereerd.
2. Ruimten waar verf wordt verwijderd moeten worden afgedicht met plastic doek met een dikte van 4 mils.
3. Schuren moet zo worden uitgevoerd dat er weinig sporen van verfstofdeeltjes buiten de werkplek komen.

Reinigen en verwijderen

1. Alle vlakken op de werkplek moeten dagelijks worden gestofzuigd en grondig worden gereinigd zolang er wordt geschuurd. Stofzuigerzakken moeten regelmatig worden vervangen.
2. Plastic dekkleden moeten worden verzameld en worden verwijderd met eventuele stofsnippers en ander verwijderd vuil. Zij moeten in afgedichte vuilnisbakken worden geplaatst en worden opgehaald volgens regelmatig uitgevoerde opruimprocedures.
   Tijdens het schoonmaken moeten kinderen en zwangere vrouwen uit de buurt worden gehouden van de directe werkplek.
3. Alle speelgoed, afwasbare meubels en gebruiksvoorwerpen die worden gebruikt door kinderen, moeten grondig worden gewassen voordat ze weer worden gebruikt.

Randen slijpen en zagen (Afb. L)

WAARSCHUWING: Gebruik schijven voor het zagen/slijpen van randen niet voor het slijpen van oppervlakken omdat deze schijven niet bestand zijn tegen de zijdelingse druk die ontstaat bij het slijpen van een oppervlak. Breuk van de schijf en letsel kan het gevolg zijn.

HOORZICHTIG: Schijven die worden gebruikt voor zagen en het schuren van randen kunnen breken of terugslaan als zij worden gebogen tijdens de werkzaamheden. Tijdens alle schuur/zaag werkzaamheden moet de open zijde van de beschermkap van de gebruiker vandaan zijn gericht.

OPMERKING: Randen slijpen/zagen met een Type 27 schijf moet worden beperkt tot ondiepe zaagsneden en inkepingen—minder dan 13 mm diep met een nieuwe schijf. Verminder de diepte van de zaagsnede/inkeping gelijk aan de vermindering van de schijfdiameter als deze afslijt. Raadpleeg de Tabel

Toepassingen Accessoires en Beschermkap voor meer informatie. Gebruik een Type A beschermkap tijdens randen slijpen/zagen met een Type 41 schijf.

1. Geef het gereedschap de tijd om volledig op snelheid te komen voor u met het gereedschap het werkoppervlak aanraakt.
2. Oefen minimale druk uit op het werkoppervlak, laat het gereedschap op hoge snelheid zijn werk doen. Het schuur- en zaagrendement van het gereedschap is het grootst wanneer het gereedschap op hoge snelheid werkt.
3. Ga zo staan dat de open onderzijde van de schijf van u af is gericht.

4. Verander niet meer de hoek van de zaagsnede wanneer het zagen is begonnen en er in het werkstuk een inkeping is ontstaan. Wanneer u de hoek verandert zal daardoor de schijf worden gebogen en dat kan leiden tot breuk van de schijf. Schijven voor het slijpen van randen zijn niet bestand tegen zijdelingse druk die wordt veroorzaakt door buigen.

5. Til het gereedschap van het werkoppervlak voordat u het gereedschap uitschakelt. Laat het gereedschap tot stilstand komen en leg het daarna pas neer.

Metaal zagen

Gebruik voor het snijden met gebonden schuurmiddelen altijd de Type A/Type B met Clip-on beschermkap.

Werk bij het zagen op een gematigde snelheid, aangepast aan het materiaal dat wordt gezaagd. Zet geen druk op de zaagschijf, kantel de machine niet of laat de machine niet trillen. Verminder de snelheid van lopende zaagschijven niet door zijwaartse druk uit te oefenen.

De machine moet altijd in een opwaartse beweging werken. Anders bestaat er het gevaar dat de machine uit de zaagsnede wordt geduwd en u de controle verliest.

Bij het zagen van profielen en vierkante balken kunt u het beste beginnen bij de kleinste doorsnede.

Ruw slijpen

Gebruik een slijpschijf nooit voor opruwen. Gebruik altijd de beschermkap Type B.

Bij het opruwen worden de beste resultaten behaald wanner de machine in een hoek van 30° tot 40° wordt geplaatst. Beweeg de machine heen en weer met gematigde druk. Op deze manier wordt het werkstuk niet te heet, verkleurt het niet en ontstaan er geen groeven.

Werkadvies

Ga voorzichtig te werk wanneer u sleuven zaagt in draagmuren. Voor sleuven in draagmuren gelden in elk land speciale voorschriften. Deze voorschriften moeten onder alle omstandigheden in acht worden genomen. Vraag, voordat u met de werkzaamheden begint, advies aan de verantwoordelijke bouwopzichter, architect of bouwkundig adviseur.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht. Raadpleeg de achterkant van deze handleiding voor de contactgegevens van het servicecentrum of ga naar www.2helpu.com.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Elektrische schok en mechanisch gevaar. Trek de stekker uit de voedingsbron en/of verwijder de accu, indien mogelijk, uit het product voordat u het reinigt.

WAARSCHUWING: Houd het product en de ventilatiesleuven (indien van toepassing) altijd schoon, om een veilige en efficiënte werking te verzekeren. De ventilatiesleuven kunnen gereinigd

worden met een droge, zachte niet metalen borstel en/of een geschikte stofzuiger. Gebruik geen water of schoonmaakmiddelen.

WAARSCHUWING: Blaas vuil en stof door middel van droge lucht uit de hoofdbehuizing, zo vaak u ziet dat vuil zich in en rond de ventilatiesleuven verzamelt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker wanneer u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van de niet-metalen onderdelen van het product. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, week maken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Laat nooit vloeistof in het product komen. Dompel nooit geen delen van het product onder in een vloeistof.

Als optie verkrijgbare accessoires

KAARSCHUWING: Omdat accessoires die niet worden aangeboden door DEWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Beperk het risico van letsel, gebruik uitsluitend door DEWALT aanbevolen accessoires met dit product.

KAARSCHUWING: Gebruik geen gebonden schuurschijf waarvan de uiterste datum (EXP), zoals aangegeven nabij het midden van de schijf(indien voorzien) staat aangegeven. Bij schijven waarvan de uiterste datum is verstreken, is het risico op breuk aanwezig, hetgeen ernstig letsel kan veroorzaken. Gebonden schuurschijven opslaan op een droge plaats, waar geen extreme temperaturen of vochtigheid zal optreden. Vernietig schijven waarvan de uiterste datum is verstreken, of schijven die beschadigd zijn, zodat deze niet meer gebruikt kunnen worden. Vraag uw dealer nadere informatie over de juiste accessoires.

	Max.[mm]		[mm]	Min.Rotatie[min. ^-1 ]	Omtreksnelheid[m/s]	Lengtedraadgat[mm]
	D b d
	115 6	22,23	11.50	0 80 –
	125 6	22,23	11.50	0 80 –
	115 – –	1	1500 80 –
	125 – –	1	1500 80 –
	75 30 M	1	4 1150	0 45 20,0
	115 11 M	1	4 1150	0 80 17*	11**
	125 11 M	1	4 1150	0 80 17*	11**

* Hoogte van het gat met schroefdraad voor verzonken schroefdraadtype waar de steunflens verwijderd is.

** Hoogte van het gat met schroefdraad voor niet verzonken schroefdraadtype waar de steunflens gebruikt wordt.

Bescherming van het milieu

Producten/batterijen zijn recyclebaar, maar als ze gemarkeerd zijn met de doorgekruiste afvalcontainer, mogen ze niet samen met normaal huishoudafval weggegooid worden. Laat de batterijen volledig ontladen en scheid ze, indien mogelijk, van lichtbronnen van het product. Het is de verantwoordelijkheid van de gebruiker om persoonsgegevens van dit product te verwijderen. Breng het afval daarna naar een officieel afvalinzamelcentrum of een deelnemende handelaar, die ze vaak gratis zal aanvaarden. De verpakking moet weggegooid worden op basis van de aangebrachte materiaalcode. De bedienings- of veiligheidsinstructies mogen alleen weggegooid worden als het betreffende product niet langer gebruikt wordt. Vraag de richtlijnen inzake afvalbeheer bij uw plaatselijke community/gemeente. Ga voor meer informatie naar www.2helpU.com en scan de bovenstaande QR-code.

Aanvullende informatie voor bewakers en accessoires
Wanneer u gesegmenteerde diamantschijfven gebruikt, gebruik dan alleen diamantschijven met een opening rondom die niet groter is dan 10 mm en een negatieve hellinghoek.
WERK NIET METgesegmenteerde diamantschijven met een opening rondom groter dan 10 mm en/of een positieve hellinghoek.
Voor alle accessoires voor werken met slijp-, schuur- en draadschijven, moet het laagste deel van het accessoire binnen het accessoire vallen met een ruimte van 2 mm of meer tot de onderste lip van de beschermkap.

Toepassingen van accessoires en beschermkappen

	Type accessoire	Accessoire	Beschermkap		Montage ter referentie
Oppervlakteslijpen Schijf Type 27
			Type B (Slijpen)
Afkorten	Schijf Type 41 (1A)(metaal)
			Type A (Gesloten afkorten)
			Type B beschermkap met Clip-on beschermkap
	Schijf Type 42 (27A)(metaal)
			Type A (Gesloten afkorten)
			Type B beschermkap met Clip-on beschermkap
	Schuurschijven voor andere materialen dan metaal
			Type A (Gesloten afkorten)
			Type B beschermkap met Clip-on beschermkap
Dubbele toepassing (gecombineerd afkorten en slijpen)	Slijpschijf voor dubbele toepassing
			Type A (Gesloten afkorten)
			Type B beschermkap met Clip-on beschermkap
Draadborstelen	Schijftype draadborstel
			Type B (Slijpen)
	Type accessoire	Accessoire	Beschermkap	Montage ter referentie
Schuren	Flapschijf (Type 27 / Type 29)		Type B (Slijpen)
	Flexibele schuurmiddel (bijv., schuurpapier) (ondersteund door een flexibel steunkussen)		Beschermkap niet vereist
			^6 Rubberen steunkussen en klemmoer voor schuren (wordt geleverd bij rubberen steunkussen) verkrijgbaar tegen meerprijs bij uw lokale D=WALT dealer of erkend D=WALT servicecentrum.

Richtlijnen voor beschermkappen en accessoires
Niet-goedgekeurde schijven	Type 11 / T11
	Type 6 / T6
Steeksleutel schijf met naaf	Steeksleutel voor schijf met naaf verkrijgbaar tegen bijbetaling bij uw lokale DEWALT-dealer of erkend DEWALT-servicecentrum.

EFVAAR: Niet gebruiken voor het zagen of bewerken van hout. Geen zaagbladen met tanden gebruiken. Dit kan ernstig persoonlijk letsel veroorzaken.
