GEBRUIKSAANWIJZING 60883 Märklin

Veiligheidsvoorschriften 34

Belangrijke aanwijzing 34

In- en uitgangen van de Link 88 34

Aansluiten 35

Aansluit overzicht 36

Configuratie van de L88 38

Benutten als drukknoppen-matrix 42

• De terugmeldmodule L88 is bestemd voor het aansluiten op het Central Station (CS2) 60123/60214/60125 met een softwareversie vanaf 3.8.xx en hoger.
• Aansluiten van de terugmeldmodules 6088/60880/60881 en 60882 op bovengenoemd Central Station..
• De terugmeldmodule L88 Link is een terugmelder met 16 meldcontacten voor het Märklin H0-middenrailsysteem of 2-rail (Spoor 1, Trix H0, Minitrix) met reedcontacten.
• Resp. aansluiten van max. 64 drukknoppen.

Veiligheidsvoorschriften

• De voedingsspanning voor de L88 Link kan uitsluitend van de netadapter 66361 of 66201 betrokken worden.
• Het maken van aansluitingen op de L88 Link mag alleen in spanningloze toestand uitgevoerd worden.
• OPGEPAST! Functionele scherpe kanten en punten.
• De behuizing mag niet geopend worden.
• De terugmeldmodule L88 Link is uitsluitend bestemt voor het gebruik in droge ruimtes.

Belangrijke aanwijzing

• De gebruiksaanwijzing is een essentieel onderdeel van het product en dient daarom bewaard te worden en bij het overdragen van het product meegegeven te worden.
• Voor reparaties kunt zich tot Uw Märklin handelaar wenden.
• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.
• Afdanken: www.maerklin.com/en/imprint.html

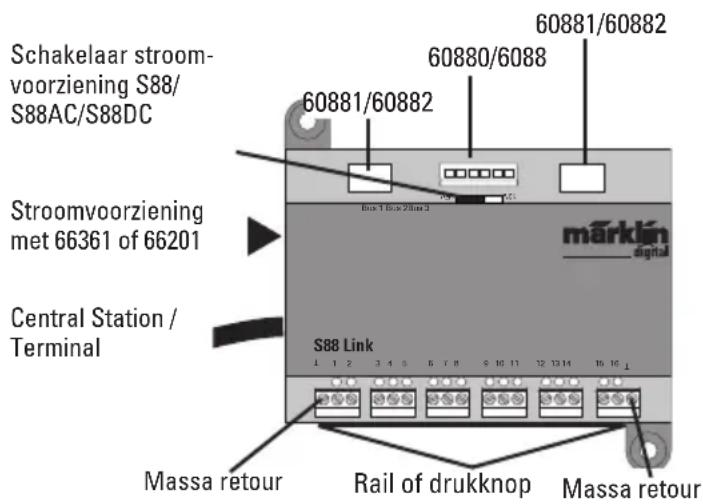

In- en uitgangen van de Link 88

Voeding: netadapter 66361 of 66201. Aansluiting op Central Station / Terminal T Massa-retourleiding (bij het gebruik als terugmelder) 1-16 Contactaansluiting (Märklin H0 3 rail of drukknoppen) Bus 1 60881 of 60882 Bus 2 60881 of 60882 Bus 3 6088 of 60880 Schakelaar voor de stroomvoorziening van de S88 module met 5V of 12V

Schakelaar stroom- voorziening S88/ S88AC/S88DC 60881/60882 60880/6088 60881/60882 Stroomvoorziening met 66361 of 66201 Central Station / Terminal S88 Link 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Massa retour Rail of drukknop Massa retour Markijn digital

Aansluiten

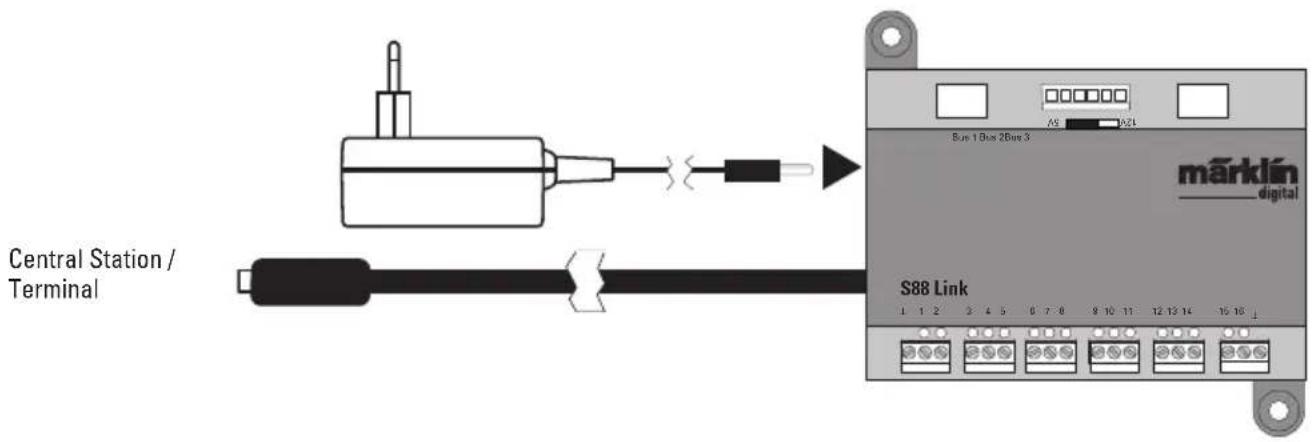

Aansluiten op het Central Station

De Link 88 direct op de boosteraansluiting van het CS2 of op de Terminal 60125 aansluiten, daarna de stekker van de stroomvoorziening 66361 of 66201 er in steken.

Central Station / Terminal S88 Link Marklin digital Bus 1 Box 2 Bus 3 A5 A21 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

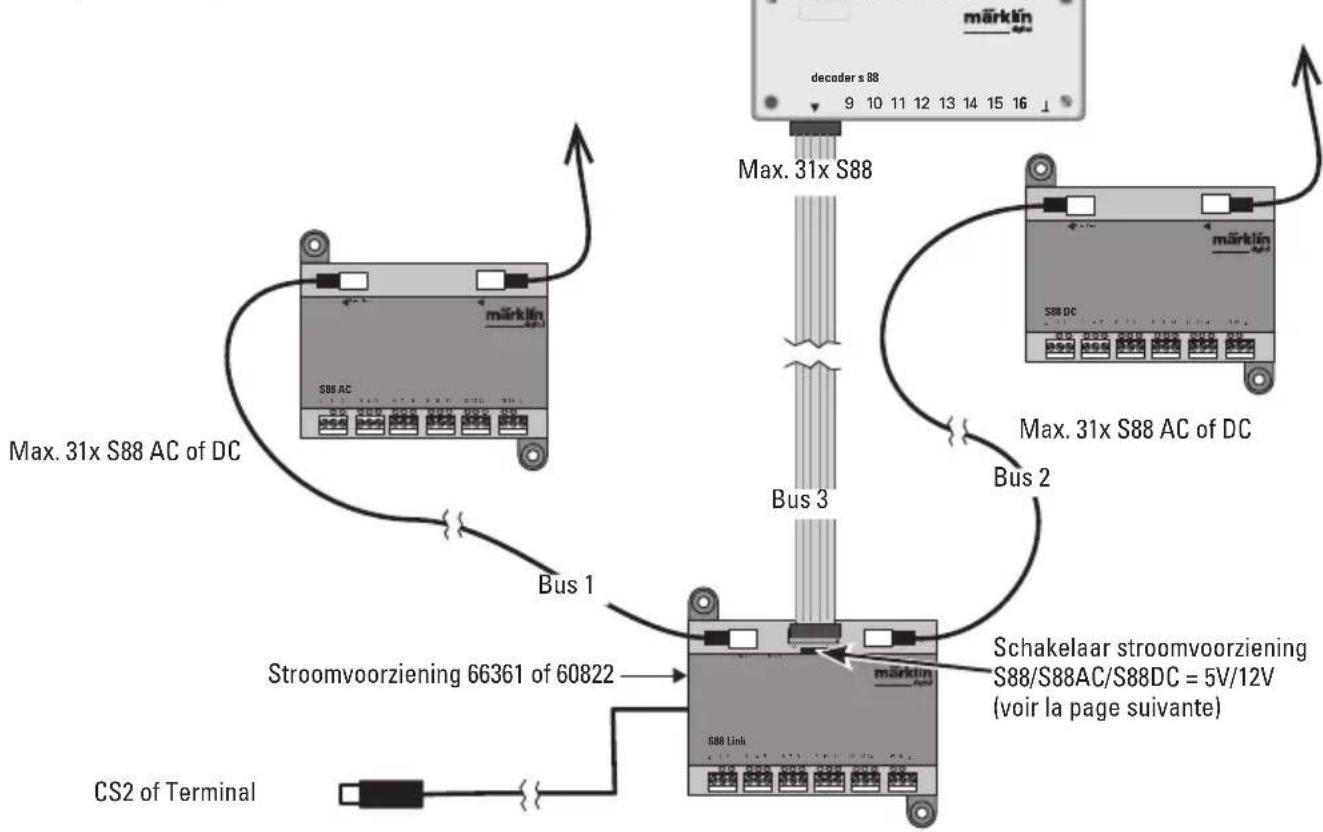

Aansluit overzicht

Op de Link 88 kunnen maximaal 31 S88 en/of 62 S88AC/S88DC aangesloten worden..

Een bestaande aansluiting van de S88 op het Central Station 2 kan gehandhaafd blijven.

Stroomvoorziening:

5V in gemengd bedrijf van Märklin producten S88 en S88 AC/DC (zoals in afb. weergegeven), alsmede producten van andere aanbieders. 12V alleen in combinatie met S88 AC/DC. Bij een stroomvoorziening met 12 V wordt de invloed van stoorsignalen verminderd.

PIN bezetting van de RJ45 stekker

Stift S88	Naam Omschrijving PIN RJ45		Kleur EIA/TIA 568A
1 DATA Uitleesgegevens 2 groen
2 GND Massa van signaal en voedingsspanning 3 wit/oranje
2 GND 5 wit/blauw
3 CLOCK Impulssignaal voor synchronisatie 4 blauw
4 PS (LOAD) Laad de informatie in de bus 6 oranje
5 RESET Terugzetten van het ingangsgeheugen 7 wit/bruin
6	+5V/+12V Voedingsspanning voor de terugmeldmodule	1	wit/groen
—	SHIELD Kabelafschermming, niet aangesloten	—	—

Märklin geeft geen garantie bij het gemeenschappelijk gebruik van Märklin producten en producten van andere aanbieders, we advieseren u dan ook dringend de PIN bezetting van de desbetreffende RJ45 aansluitingen te controleren.

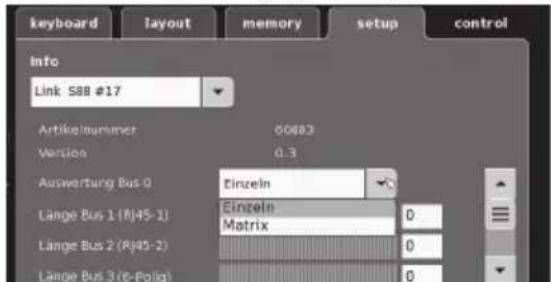

Confi guratie van de L88

Voor het in gebruik nemen van de L88 moet deze eerst geconfi gureerd worden. Daarvoor gaat u in het CS naar setup/info, nu met het sleuteltje naar de confi guratiemodus. Alle volgende afbeeldingen zijn voorbeelden.

keyboard layout memory setup control Info Central Station 2 #26470 Artikelnummer 60215 Version 2.43

klap de info uit

nu kunnen verschillende gegevens ingesteld worden.

• Uitlezen Bus 0 (directe bus van de L88) Instelling enkelvoudig = 16 meldcontacten Instelling matrix = t/m 64 drukknoppen
• Lengte bus 1-3 Hier wordt ingesteld hoeveel S88 op elke bus zijn aangesloten (max. 31).
• Cyclustijd Bus 1-3 Afvraag cycli van de S88 bussen in ms (min. 10 ms - max. 1000 ms) invoeren ( af fabriek 100 ms)
• Bittijd S88 Instellen van de antwoordcycli ( af fabriek 167 us)
• Cyclustijd (Link 88) contact 1-16 Afvraag cycli van de Link contacten bij het gebruik als railcontact 1 - 16.
• Cyclustijd drukknoppen Afvraag cycli bij het gebruik als schakelpaneel (af fabriek 67 ms).
• Kolommen schakelpaneel Aantal kolommen invoeren (max. 8) van de drukknoppenmatrix.
• Regels schakelpaneel Aantal regels invoeren (max. 8) van de drukknoppenmatrix.

Adressering van de module:

De module adresseert zich automatisch bij het insteken. Voor de instelling in het Central Station vindt u onderstaand de adressen.

Contact (spoor): 1 - 16

Drukknop adressen 101-164

Bus 1: 1001 -1496 (bijv. 1005 = 1ste module, contact 5)

Bus 2: 2001 - 2496

Bus 3: 3001 - 3496

Voorbeelden van instellingen op het Central Station:

Instellingen op het Central Station:

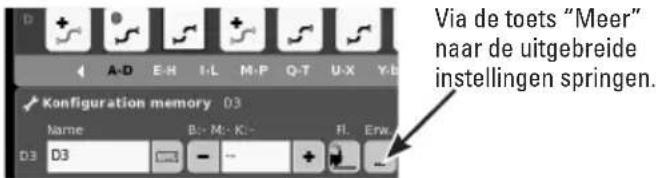

1.1 Gebruiken in het memory (voorbeeld) ga naar de configuratiemodus

Via de toets "Meer" naar de uitgebreide instellingen springen. Configuration memory D3 Name B:- M:- K:- Fl. Erw. D3 D3 - - + -

Modal- Kontakt- Flanke LinkS88 17 Master-CS2 17 Bedingungen Kontakt Zustanc Geräc Modal- Kontakt- 508 Master-CS2 Aangemeld apparaat kiezen

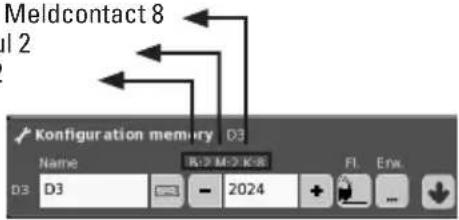

Voorbeeld: Meldcontact 8

Modul 2 Bus 2

Meldcontact 8 12 Configuration memory D3 Name R:2 M:2 K:6 FI Enx D3 D3 - 2024 + -

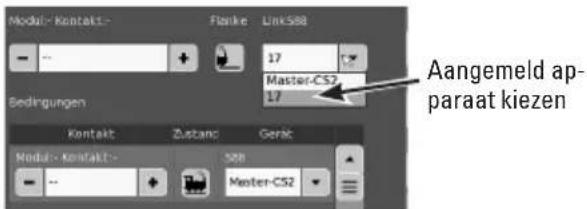

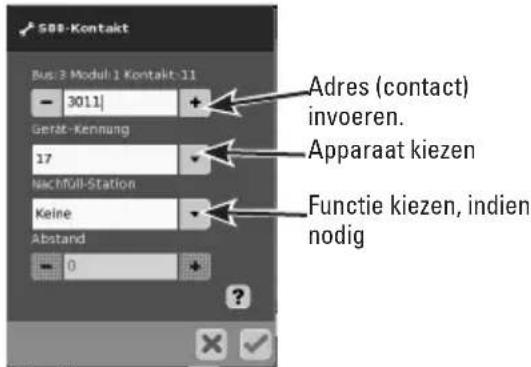

1.2 Gebruiken in het layout (voorbeeld) ga naar de configuratiemodus en definieer het contact.

500-Kontakt Bus:2 Moduli 1 Kontakt:11 - 3011 Geräte-Kennung 17 NachFull-Station Keine Abstand - 0 Adres (contact) invoeren. Apparaat kiezen Functie kiezen, indien nodig

Apparaat uitwisselen

Als een apparaat vervangen moet worden, kan de nieuwe L88 omgezet worden op het huidige apparatennummer. Het omzetten gebeurt na het aanmelden van deLink 88 in het CS onder Setup – Sleuteltje – Apparaten – bewerken. Geef daar de nieuwe Link 88, het oude apparatennummer en bevestig dat. Daarna is het noodzakelijk om het CS opnieuw op te starten, waarna alle contacten weer als gewoonlijk werken.

Voorbeelden voor het aansluiten van de verschillende meldcontacten

↓ Massa retour voor alle railcontacten slechts 1x nodig.

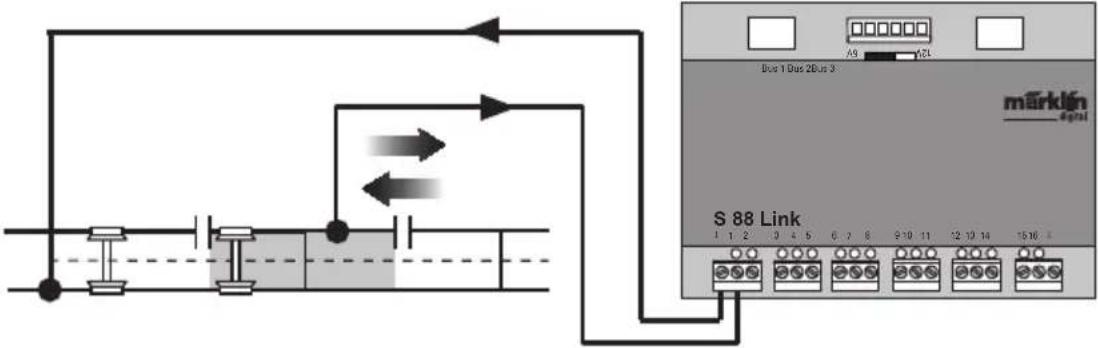

Aansluiting aan het Märklin H0-railsysteem met een schakelrail

=Meldende rijrich-

ting

Rijrichtingafhankelijke melding


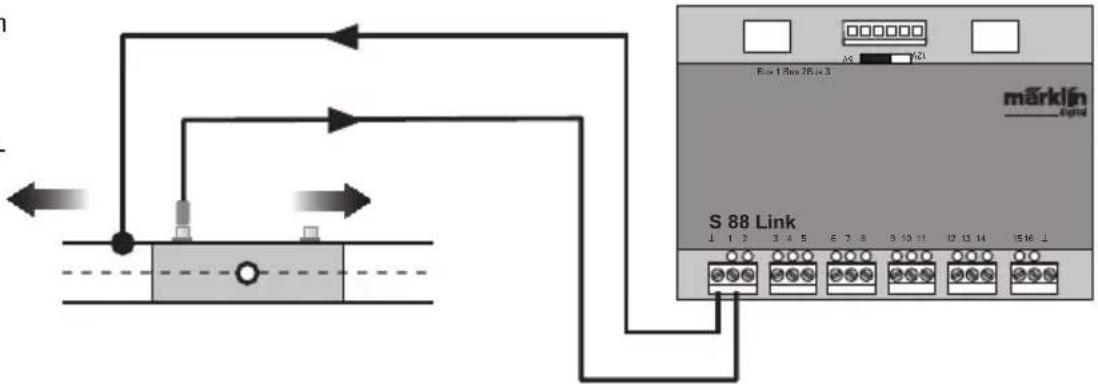

Aansluiting aan het Märklin H0-railsysteem met een contactrails

Rijrichtingonafhankelijke melding


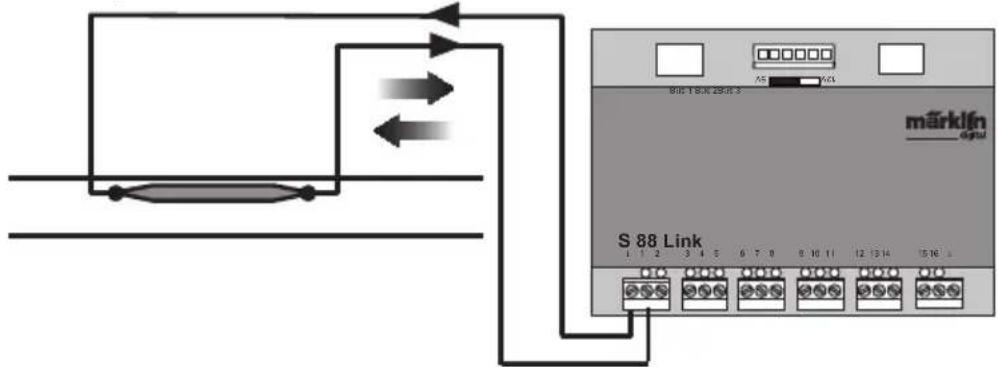

Aansluiting aan het Märklin H0-railsysteem met een reedcontact

Rijrichtingonafhankelijke melding

Massa retour is voor elk reedcontact nodig

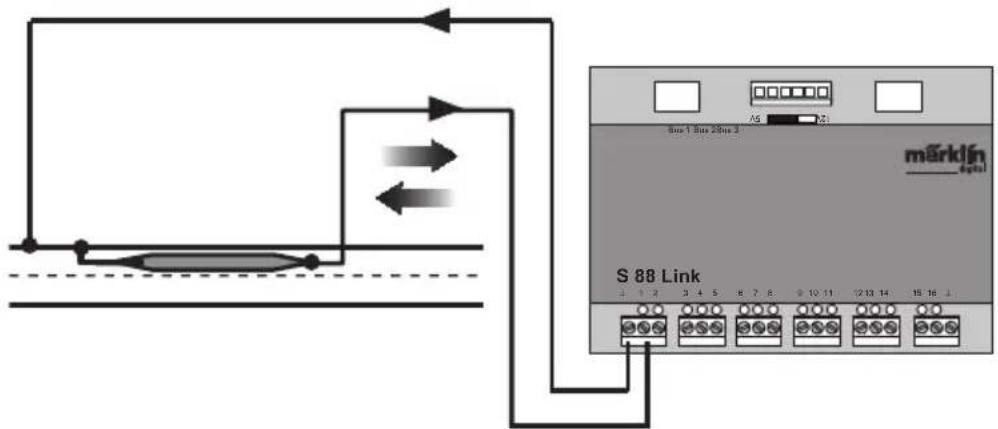

Aansluiting aan het twee-railsysteem, onafhankelijk van de modelspoorschaal alleen met reedcontact.

Rijrichtingonafhankelijke melding

S 88 Link märkifn gigui B01E 1 B02 2 B03 3 A5 A6

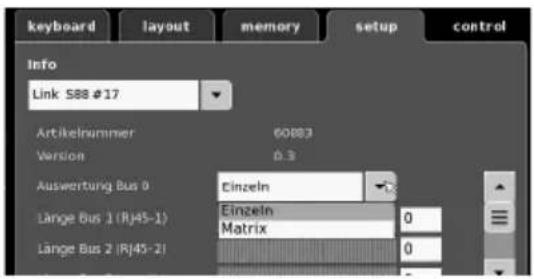

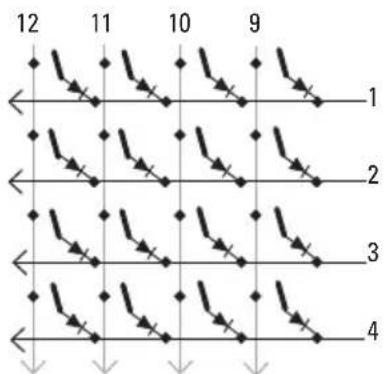

Benutten als drukknoppen-matrix (schakelpaneel):

Wilt u de L88 gebruiken voor een drukknoppen-matrix, dan moeten de volgende instellingen uitgevoerd worden.

Door de instelling matrix kunnen max. 64 drukknoppen (32 magneetartikelen of 64 rijwegen) ondersteunt worden. Voor de opbouw is per drukknop een diode 1N4148 nodig. Let op de inbouwrichting.

Contact 9-16 (ingang) Regels

Contact 1-8 (uitgang) Kolommen

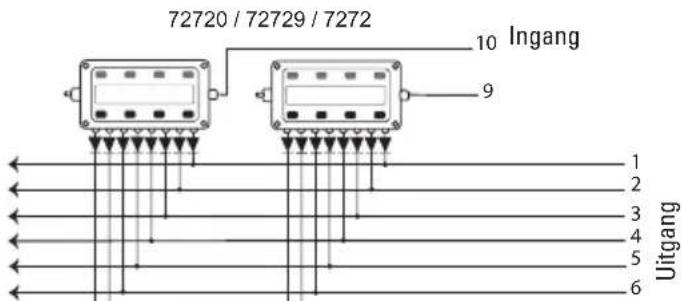

Aansluiten schakelkastjes

Er kunnen max. 8 schakelkastjes (ingang 9-16) aangesloten worden.

72720 / 72729 / 7272 10 Ingang 9 Uitgang 1 2 3 4 5 6

De instellingen worden in de configuratiemodus van het memory gemaakt (zie gebruiksaanwijzing Central Station).

Nu moet aan elke knop een rijweg toegewezen worden.

Let er op dat de rijwegen in de memory op automaat bedrijf ingesteld zijn.

De toewijzing gebeurd met de toets ... in de uitgebreide instellingen voor de rijwegen.

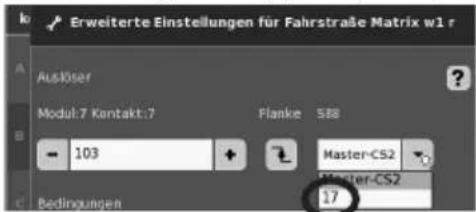

Invoer voorbeeld:

U voert eerst het adres van de drukknop in (Zie tabel op blz 13).

daarna het toegewezen apparaat (hier 17) invoeren.

Is alles juist ingevoerd, bevestig dat met het groene vinkje. Met de nu in het beeld verschijnende toets met de blauwe pijl tussendoor opslaan. Daarna verdere rijwegen bewerken of met het groene vinkje bevestigen en beëindigen.

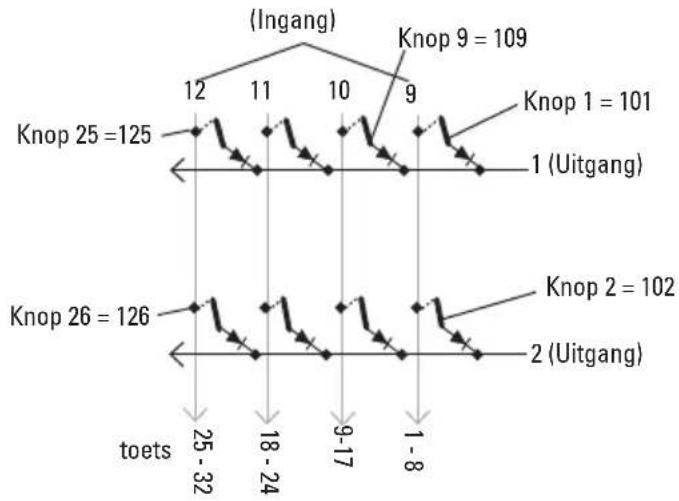

Aanpakken van de toets (voorbeelden)

Adrestabellen voor de toetsen

Let er op, de diode moet in sperrichting naar de uitgang zijn ingebouwd.

Voorbeeld Knop 1: 9 uitgang aangesloten op ingang 1 = adres 101.

(Ingang) 9 1 (Uitgang)

Uitgang\Ingang	9 10	11 12	13 14	15 16
1 101 109	117	125 1	33 141	149	157
2 102 110	118	126 1	34 142	150	158
3 103 111	119	127 1	35 143	151	159
4 104 112	120	128 1	36 144	152	160
5 105 113	121	129 1	37 145	153	161
6 106 114	122	130 1	38 146	154	162
7 107 115	123	131 1	39 147	155	163
8 108 116	124	132 1	40 148	156	164
