BJY-PHJ500u2 - Koude vonkenmachine Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Koude vonkenmachine
Merk	Vevor
Model	BJY-PHJ500u2
Voeding	AC 220-240V, 50/60Hz
Nominaal vermogen	500 W
Zekering	10 A
Opwarmtijd	< 3 minuten
Maximale vonkenhoogte	4 meter
Besturing	DMX512 (kanalen 1-512) en draadloze afstandsbediening (W-3+W-8)
Gebruikt poeder	Titaniumcomposiet (Ti)
Seriecapaciteit voedingskabels	Maximaal 6 groepen in serie
Continue bedrijfstijd	Maximaal 5 minuten, daarna 2 minuten rust
Reiniging na gebruik	Druk 30 seconden op de knop « D »
Opslag van het poeder	Op een droge en afgesloten plaats
Bescherming tegen vocht	Niet gebruiken in regen of sneeuw
Brandveiligheid	Uit de buurt houden van brandbare voorwerpen, minimale afstand 50 cm
Batterijen afstandsbediening	Type WW20, 1 stuks inbegrepen
Inbegrepen accessoires	Machine, voedingskabel, DMX-kabel, afstandsbediening, batterij, zekering
Onderhoud	Reinig de spuitmond van knobbeltjes voor/na gebruik
Repareerbaarheid	Neem contact op met technische ondersteuning; niet zelf demonteren

Veelgestelde vragen - BJY-PHJ500u2 Vevor

Welk poeder gebruiken voor de Vevor koude vonkenmachine ?

Gebruik goed droog, schoon titaniumcomposietpoeder (Ti) met kleine deeltjes. Vermijd onzuiverheden en bewaar het op een droge, afgesloten plaats.

Hoe lang duurt het om de machine voor te verwarmen?

De opwarmtijd is minder dan 3 minuten. Wacht tot het blauwe lampje gaat branden om aan te geven dat de bedrijfstemperatuur is bereikt.

Wat is de maximale vonkenhoogte?

De maximale vonkenhoogte is 4 meter voor het model BJY-PHJ500u2.

Kunnen meerdere machines in serie worden aangesloten?

Ja, u kunt maximaal 6 machines in serie aansluiten via de voedingskabel. Overschrijd dit aantal niet om brandgevaar te voorkomen.

Hoe bedien ik de machine via DMX?

Gebruik een DMX-kabel om de machine op een console aan te sluiten. Stel het DMX-adres in tussen 001 en 512 met behulp van het bedieningspaneel (toetsen Menu, Omhoog, Omlaag, Bevestigen).

Hoe maak ik de machine schoon na gebruik?

Druk na gebruik 30 seconden op de knop « D » van de afstandsbediening of het paneel om poederresten in de spuitmond te reinigen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Plaats de machine in een goed geventileerde ruimte, op minstens 50 cm van elk object. Vermijd vocht, raak de hete spuitmond niet aan en gebruik de machine niet langer dan 5 minuten onafgebroken.

Hoe vervang ik de zekering?

Koppel de machine los, verwijder de zekeringhouder met een schroevendraaier, vervang de doorgebrande zekering door een zekering van hetzelfde type (10 A voor BJY-PHJ500u2) en draai deze weer vast.

Wat te doen als de machine niet opwarmt of een storing aangeeft?

Controleer de zekering en de aansluitingen. Als het gele lampje brandt, duidt dit op een fout. Schakel de machine uit en neem contact op met de technische ondersteuning van Vevor.

Hoe verwijder ik gebruikte batterijen van de afstandsbediening?

Gooi batterijen niet bij het huisvuil. Lever ze in bij een geschikt inzamelpunt voor recycling.

GEBRUIKSAANWIJZING BJY-PHJ500u2 Vevor

	Waarschuwing-Om het risico op letsel te verminderen, m gebruiker de handleiding zorgvuldig lezen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese een aparte afvalinzameling vereist. Dit geldt voor het pr en alle accessoires die met dit symbool zijn gemarkeerd Producten die als zodanig zijn gemarkeerd mogen niet normale huisvuil worden weggegooid, maar moeten naar inzamelpunt voor recycling van elektrische en elektronisch apparaten worden gebracht.
	FCC-verklaring: Dit apparaat voldoet aan Deel 15 van de FCC-regels. gebruik is onderworpen aan de volgende twee voorwaar (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
	Wisselstroom

1. Zorg ervoor dat het Ti-composietpoeder droog genoeg is voordat u het toevoegt. Het poeder moet schoon zijn, met kleine deeltjes, zonder veel onzuiverheden.
2. Als u de machine langere tijd niet gebruikt, bescherm het poeder dan tegen vocht door het uit te gieten en afgesloten te bewaren. Wanneer de machine is ingeschakeld, bestaat er gevaar voor een elektrische schok en brandwonden door hoge temperaturen. Probeer niet de machine te openen of te demonteren en debug geen enkel onderdeel van de machine.

elektrische schok en brandwonden door hoge temperaturen. Probeer niet de machine te openen of te demonteren en debug geen enkel onderdeel van de machine.

1. Houd de elektronische vuurwerkmachine droog, gebruik hem niet bij regen of sneeuw.
2. Bevestig het apparaat met de schroefgaten op de beugel. Zorg ervoor dat de apparatuur stevig is vastgemaakt om trillingen en beweging tijdens het gebruik te voorkomen, en controleer altijd of de structuur die de apparatuur ondersteunt sterk genoeg is om weerstand te bieden aan apparatuur die minstens 10 keer het gewicht van de apparatuur weegt.
3. De apparatuur moet door professionals worden gerepareerd op een plaats buiten het bereik van mensen, en niemand mag eronder of eroverheen passeren.
4. Let op: Er bestaat explosiegevaar als de batterij niet op de juiste manier wordt geplaatst. Vervang alleen door dezelfde of gelijkwaardige typen.
5. Als u twijfelt of de batterij is ingeslikt of in andere delen van het lichaam is terechtgekomen, neem dan onmiddellijk contact op met een arts.

Voordat u het apparaat schoonmaakt, koppel het dan los van het elektriciteitsnet als het is aangesloten. Gebruik geen agressieve schoonmaakmiddelen. Veeg stof en vuil van het product met een schone doek. Wij zijn niet verantwoordelijk voor schade veroorzaakt door onjuiste behandeling, oneigenlijk gebruik of slijtage. Wij behouden ons het recht voor om technische wijzigingen aan te brengen.

1. Het deksel voor verbruiksartikelen aan de bovenkant van het apparaat moet gesloten zijn om onbedoeld uitwerpen te voorkomen.

Verbruiksartikelen moeten in een droge en afgesloten omgeving worden bewaard om vocht te voorkomen.

1. Voor en na de uitvoering moet u observeren of er knobbeltjes in het mondstuk zitten. Als dat zo is, moet het worden schoongemaakt. Deze modules beïnvloeden het vuurwerkeffect en beschadigen zelfs de vonkenmachine.
2. Eén enkel elektronisch vuurwerksnoer (spuitsnoer) kan slechts worden aangesloten voor maximaal 6 groepen. Te veel serieschakeling

kan leiden tot schade of brand.

1. De maximale looptijd bedraagt 5 minuten. Herbruikbaar, maar mag de machine niet oververhitten. Het verplaatsen en hanteren van de machine tijdens gebruik is verboden.
2. Zorg er bij het laden van verbruiksartikelen voor dat de machine uitgeschakeld is. Nadat u het hebt opgeborgen, dient u het af te dekken om te voorkomen dat er afval in de invoeropening valt en de machine blokkeert.
3. Voorkom dat er iets in het mondstuk terechtkomt; verwijder obstakels vóór gebruik.
4. Om brand of elektrische schokken te voorkomen, mag u dit apparaat niet blootstellen aan regen of vocht. Zorg er tijdens het gebruik voor dat er geen brandbare voorwerpen in de buurt van het apparaat zijn.
5. Installeer de apparatuur op een goed geventileerde plaats, op minstens 50 cm afstand van andere apparaten of oppervlakken. Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn.
6. Koppel de apparatuur los van de voeding voordat u enige bediening uitvoert of onderhoud pleegt.
7. Als er iets misgaat, stop dan onmiddellijk met de apparatuur en repareer deze niet zelf. Onjuist onderhoud leidt tot schade en uitval. Neem contact op met de technische ondersteuning voor goedkeuring. Gebruik alleen dezelfde reserveonderdelen als de originele om ervoor te zorgen dat het netsnoer niet geblokkeerd of beschadigd raakt.
8. Vervang de zekering: haal de stekker van het apparaat uit het stopcontact. Verwijder de zekeringhouder uit zijn oorspronkelijke positie met een schroevendraaier. Verwijder de doorgebrande zekering en vervang deze door een zekering met dezelfde kenmerken. Draai de schroeven opnieuw vast om het apparaat op de voeding aan te sluiten.
9. Waarschuwing: Als de zekering na het vervangen nog steeds kapot is, stop dan met het gebruik ervan. Neem contact op met de klantenondersteuning voor verdere instructies. Voortgezet gebruik kan ernstige schade veroorzaken.
10. Waarschuwing voor batterijen van de afstandsbediening: Gebruikte

batterijen mogen niet worden weggegooid met huishoudelijk afval, maar moeten op een apart inzamelpunt worden ingezameld.

BEWAAR DEZE INSTRUCTIES

Voorzorgsmaatregelen:

- Na gebruik moeten de verbruiksartikelen gedurende 30 seconden worden gereinigd door op de knop "D" te drukken!

- Stop met het verwarmen als er langere tijd geen vuurwerk wordt afgestoken.

- Verbod om de machine te laten kantelen.

- Raak het mondstuk niet met uw handen aan.

- Verbod op continu werken met de machine gedurende 30 minuten.

- De vuurwerkmachine dient daarna 2 minuten stil te staan na elk gebruik.

- Het poeder in de poedertank moet worden gereinigd en uitgegoten voor recycling in de tijd, en mag niet worden opgestapeld.

PAKLIJST

NEE	AFBEEL DING	NAAM	AANTAL	NEE	AFBEE LDING	NAAM	AANTAL
A		Koude vonkmachine	1	E		Afstandsbediening	1
B		Hoogspanningslijn	1	F		Accu	1
C		Stroomkabel	1	G		Samensmelten	1
D		D MX-signaalkabel	1
De bovenstaande lijst geldt voor elke binnendoos .

TECHNISCHE PARAMETERS

Model	BJY-PHJ500u1	BJY-PHJ500u2	BJY-PHJ700u1	BJY-PHJ700u2
Nominale spanning	AC120V60Hz	AC220-240V50Hz/60Hz	AC120V60Hz	AC220-240V50Hz/60Hz
Nominaal vermogen	500W	500W	7 00W	7 00W
Samensmelten	1 5 A	10 A _	1 5 A	10 A _
Voorverwarmingstijd	<3min	<3min	<3min	<3min
Hoogte van vonk	4m	4m	5m	5m
Draadloze controller	W-3+W-8	W-3+W-8	W-3+W-8	W-3+W-8
Schermbord weergeven	LED	LED	LED	LED
DMX-bereik	1-512	1-512	1-512	1-512
Poeder injecteren	Ti Composiet _	Ti Composiet _	Ti Composiet _	Ti Composiet _

Deze machine ondersteunt DMX512-signaalbesturing, sluit hem aan op de console voor bediening.

Eén enkele koudevonkmachinevoedingskabel (sproeiervoedingskabel) kan slechts in serie worden aangesloten voor maximaal 6 groepen; veel serieschakeling kan leiden tot schade of brand.

kan leiden tot schade of brand.

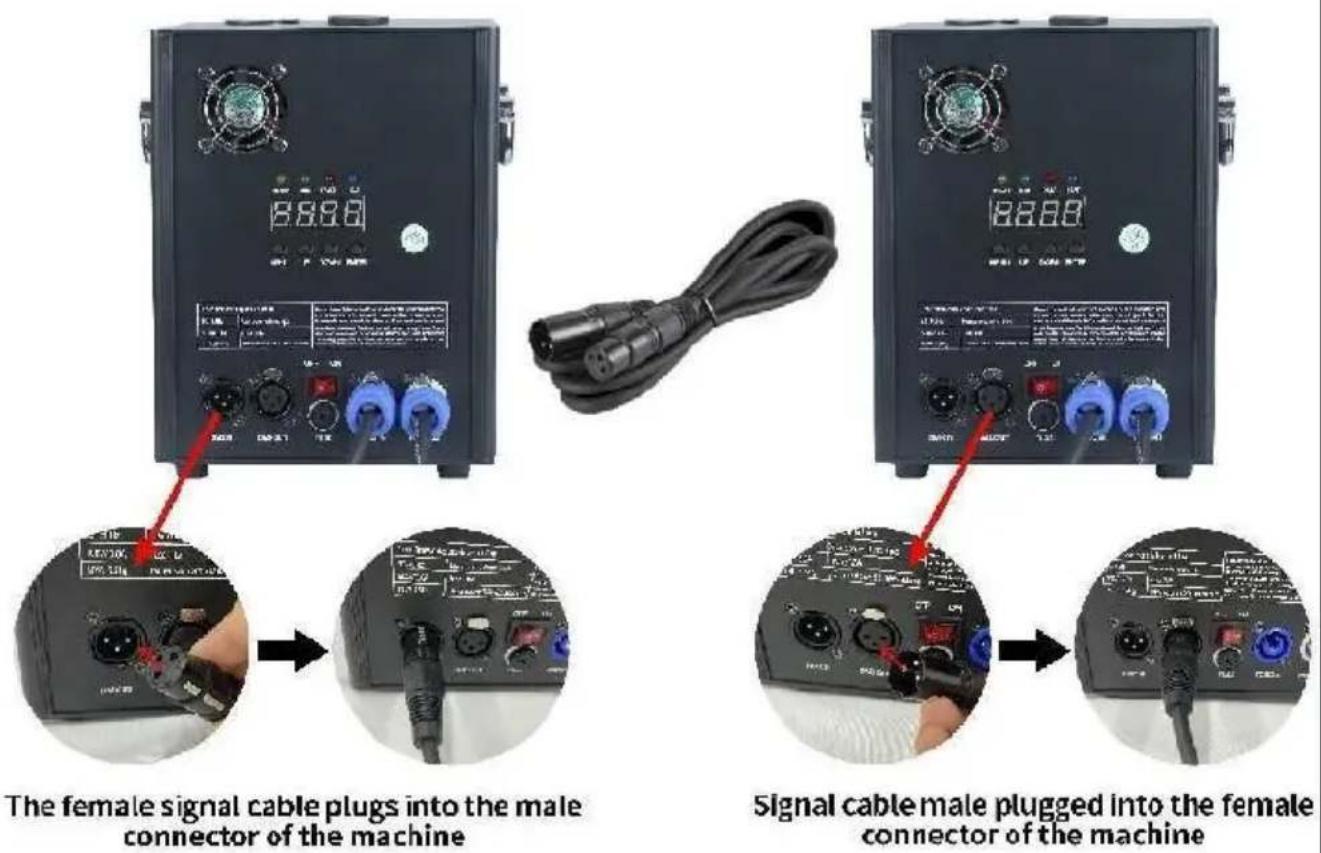

A. Schema signaalserieschakeling:

B. Schema voor serieschakeling voeding:

I. Kanaalinstructies

Kanaal	Controle functie	Numerieke waarden	Digitale buizenweergave
1	Voorverwarmen uit	000~010	A001 DMX-adrescode
	Ongeldig	011~239
	Voorverwarmen om te openen	240~255	Geeft de huidige temperatuurwaarde weer
2	dichtbij	000~015	UIT
	Spuitbloemhoogte 1	01 5 ~0 7	F1(Alleen geldig als de operationele g wordt bere temperatuur)
	Spuithoogte 2	0 75 ~ 13	F2 (moet de bedrijfstemperatuur bereiken om effectief te zijn)
	Spuithoogte 3	1 35 ~ 19	F3 (moet de bedrijfstemperatuur bereiken om effectief te zijn)
	Duidelijke voorraad	1 95 ~ 25	CLE-opruimingen

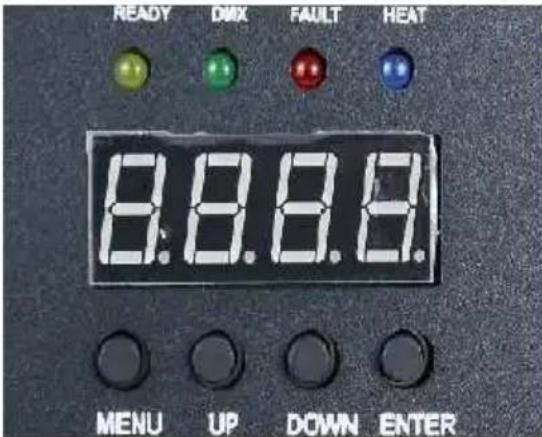

II. Paneelbeschrijving

1. Toetsbeschrijving

Toetsen van links naar rechts: Menu -> Omhoog -> Omlaag -> Bevestigen

1) Menu: Menu-interface wijzigen, volgend menu. 2) Omhoog: kan worden gebruikt als menuschakelaar, naar het vorige menu. Wanneer de bevestigingstoets in de opwaartse add-on wordt gedrukt, wordt in de DMX-adrescode-interface de adrescode opwaarts toegevoegd. In de interface voor het instellen van de werktemperatuur wordt de werktemperatuur opgeteld. 3) Omlaag: wanneer de bevestigingstoets wordt ingedrukt, wordt in de DMX-adrescode-interface de adrescode verlaagd; in de interface voor het instellen van de werktemperatuur wordt de werktemperatuur verlaagd. 4) Bevestigen: de interface gaat naar de instellingsstatus en de huidige interface kan de waarde optellen of aftrekken. (Alleen geldig in adresd werktemperatuur).

2. Beschrijving van het indicatielampje

1) Geel lampje: gaat branden als er een fout is, zoals een probleem met de detectie van de temperatuurregeling of een probleem met de verwarming.

2) Groen lampje: aan geeft aan dat er een DMX-signaal is, uit als signaal wordt verbroken.

3) Rood lampje: brandt altijd tijdens het verwarmen.

4) Blauw licht: het licht geeft aan dat de temperatuurverwarming is voltooid en de werktemperatuur is bereikt.

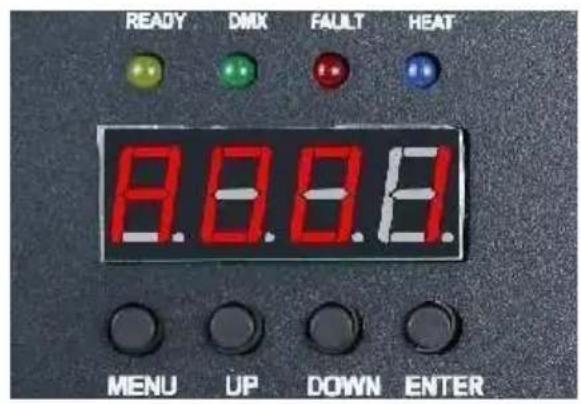

3. Interfacebeschrijving (Druk op de menutoets of de omhoog-toets om van interface te wisselen)

Bedieningsinstructies: Druk op de bevestigingstoets om het bewerken te openen. U kunt de adrescode 001-512 selecteren en vervolgens op de bevestigingstoets drukken om het bewerken van de adrescode te verlaten.

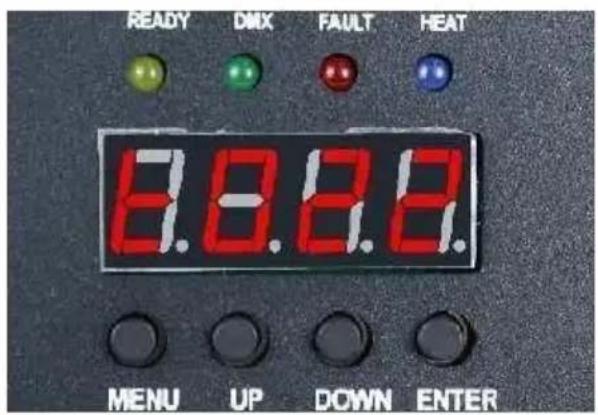

Temperatuurinterface:

Werkingsbeschrijving: De huidige interface kan niet worden bediend, maar geeft alleen realtime weergave van de huidige temperatuurstatus.

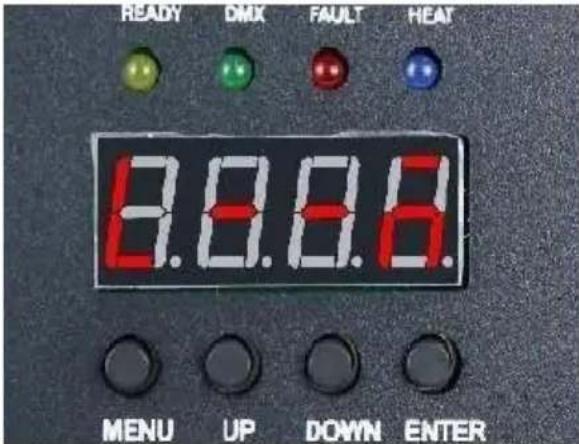

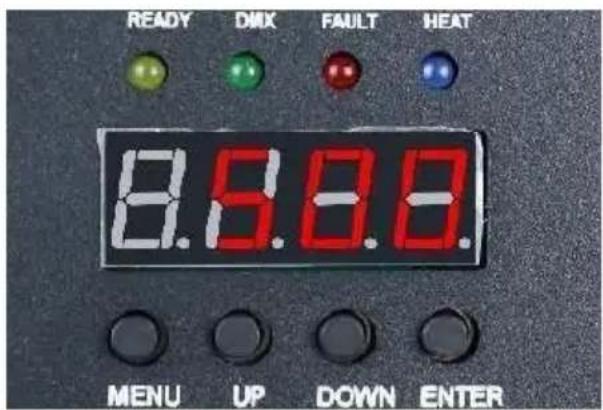

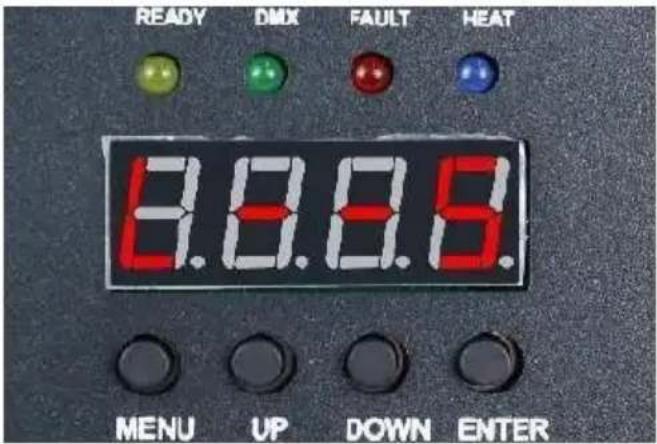

Interface voor het instellen van bedrijfstemperatuur:

Gebruiksinstructies: Stel de werktemperatuur in. Wanneer de temperatuur is verwarmd tot de huidige temperatuur, kan er worden gespoten. Klik op de bevestigingstoets om de bewerking te starten. U kunt het temperatuurbereik van 480-550 instellen.

graden kiezen en vervolgens op bevestigingstoets klikken om de bewerkingsstatus te verlaten.
Draadloze interface:Vriendelijke herinnering:Wanneer u meerdere machines in een serie gebruikt, wijs dan de machines aan als host. Hier vindt u de installatie-instructies
Slave-interface	Host-interface
Gebruiksaanwijzing: De code-interface wordt weergegeven zoals weergegeven in afbeelding " Slave-interface ", na de succesvol code-interfaceweergave zoals weergegeven in afbeelding " Host-interface "; Bij het instellen van de master kunt u de "-"knop gebruiken om de master/slave-status van de machine te selecteren. Als u deze als host moet instellen, wordt de instellingeninterface weergegeven in figuur " Hostinterface ", en huidige machine ingesteld als host.

III. Instructies voor afstandsbediening

B: Hoogwaardig;

C: Stop;

D: Materiaal reinigen;

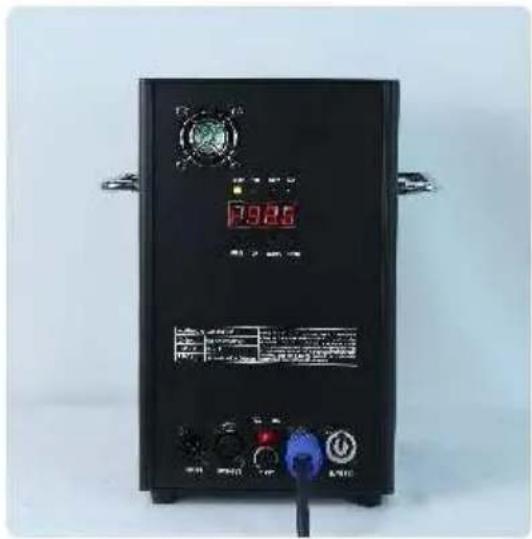

VI. Stapsgewijze machinebediening

NO.1
