Produkttyp	Kaltfunkenmaschine
Marke	Vevor
Modell	BJY-PHJ500u2
Stromversorgung	AC 220-240V, 50/60Hz
Nennleistung	500 W
Sicherung	10 A
Vorheizzeit	< 3 Minuten
Maximale Funkenhöhe	4 Meter
Steuerung	DMX512 (Kanäle 1-512) und Funkfernbedienung (W-3+W-8)
Verwendetes Pulver	Titanverbund (Ti)
Reihenschaltungskapazität der Stromkabel	Maximal 6 Gruppen in Reihe
Kontinuierliche Betriebszeit	Maximal 5 Minuten, dann 2 Minuten Pause
Reinigung nach Gebrauch	Drücken Sie die Taste « D » für 30 Sekunden
Lagerung des Pulvers	An einem trockenen und verschlossenen Ort
Feuchtigkeitsschutz	Nicht bei Regen oder Schnee verwenden
Brandschutz	Von allen brennbaren Gegenständen fernhalten, Mindestabstand 50 cm
Fernbedienungsbatterien	Typ WW20, 1 Stück enthalten
Im Lieferumfang enthaltenes Zubehör	Maschine, Netzkabel, DMX-Kabel, Fernbedienung, Batterie, Sicherung
Wartung	Reinigen Sie die Düse vor/nach dem Gebrauch von Klumpen
Reparierbarkeit	Technischen Support kontaktieren; nicht selbst zerlegen

Häufig gestellte Fragen - BJY-PHJ500u2 Vevor

Welches Pulver für die Vevor Kaltfunkenmaschine verwenden?

Verwenden Sie trockenes, sauberes Titanverbundpulver (Ti) mit kleinen Partikeln. Vermeiden Sie Verunreinigungen und lagern Sie es an einem trockenen und verschlossenen Ort.

Wie lange dauert das Vorheizen der Maschine?

Die Vorheizzeit beträgt weniger als 3 Minuten. Warten Sie, bis die blaue Anzeige leuchtet, um anzuzeigen, dass die Betriebstemperatur erreicht ist.

Wie hoch ist die maximale Funkenhöhe?

Die maximale Funkenhöhe beträgt 4 Meter für das Modell BJY-PHJ500u2.

Kann man mehrere Maschinen in Reihe schalten?

Ja, Sie können bis zu 6 Maschinen über das Netzkabel in Reihe schalten. Überschreiten Sie diese Anzahl nicht, um Brandgefahr zu vermeiden.

Wie steuere ich die Maschine über DMX?

Verwenden Sie ein DMX-Kabel, um die Maschine mit einem Pult zu verbinden. Stellen Sie die DMX-Adresse zwischen 001 und 512 über das Bedienfeld ein (Tasten Menü, Hoch, Runter, Bestätigen).

Wie reinige ich die Maschine nach dem Gebrauch?

Drücken Sie nach dem Gebrauch die Taste « D » auf der Fernbedienung oder dem Bedienfeld für 30 Sekunden, um Pulverreste in der Düse zu reinigen.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Stellen Sie die Maschine an einem gut belüfteten Ort auf, mindestens 50 cm von jedem Gegenstand entfernt. Vermeiden Sie Feuchtigkeit, berühren Sie nicht die heiße Düse und lassen Sie die Maschine nicht länger als 5 Minuten ununterbrochen laufen.

Wie tausche ich die Sicherung aus?

Trennen Sie die Maschine vom Stromnetz, entfernen Sie den Sicherungshalter mit einem Schraubendreher, ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung desselben Typs (10 A für BJY-PHJ500u2) und schrauben Sie sie wieder fest.

Was tun, wenn die Maschine nicht heizt oder eine Störung anzeigt?

Überprüfen Sie die Sicherung und die Anschlüsse. Wenn die gelbe Anzeige leuchtet, zeigt dies einen Fehler an. Stoppen Sie die Maschine und kontaktieren Sie den Vevor technischen Support.

Wie entsorge ich verbrauchte Batterien der Fernbedienung?

Werfen Sie die Batterien nicht in den Hausmüll. Geben Sie sie an einer geeigneten Sammelstelle zum Recycling ab.

BEDIENUNGSANLEITUNG BJY-PHJ500u2 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

KALTFUNKENMASCHINE

MODELL: BJY-PHJ500u1 / BJY-PHJ500u2 / BJY-PHJ700u1 / BJY-PHJ700u2

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäi Richtlinie 2012/19/EG. Das Symbol einer durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung beda Dies gilt für das Produkt und alle Zubehörteile, die mit Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll ents werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.
	FCC-Erklärung:Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursach und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Wechselstrom

1. Bitte stellen Sie sicher, dass das Ti-Verbundpulver trocken genug ist, bevor Sie es hinzufügen. Das Pulver muss sauber sein, mit kleinen Partikeln und ohne zu viele Verunreinigungen.
2. Wenn Sie die Maschine längere Zeit nicht benutzen, gießen Sie das Pulver bitte aus und bewahren Sie es verschlossen auf, um es vor

Feuchtigkeit zu schützen.

1. Wenn die Maschine eingeschaltet ist, besteht die Gefahr eines Stromschlags und von Verbrennungen durch hohe Temperaturen. Bitte versuchen Sie nicht, die Maschine zu öffnen oder zu zerlegen, und debuggen Sie keinen Teil der Maschine.
2. Bewahren Sie das elektronische Feuerwerksgerät trocken auf. Bitte verwenden Sie es nicht an Regentagen oder bei Schnee.
3. Befestigen Sie das Gerät mit den Schraubenlöchern an der Halterung. Stellen Sie sicher, dass die Ausrüstung sicher befestigt ist, um Vibrationen und Bewegungen während des Betriebs zu verhindern, und überprüfen Sie immer, ob die Struktur, die das Gerät trägt, stark genug ist, um dem Stand zu halten, der mindestens das 10-fache ihres Gewichts wiegt.
4. Die Ausrüstung muss von Fachleuten an Orten befestigt werden, die für Menschen unzugänglich sind. Niemand kann unter oder über dem Zebrastreifen hindurchgehen.
5. Hinweis: Es besteht Explosionsgefahr, wenn die Batterie falsch eingesetzt wird. Nur gleiche oder gleichwertige Typen ersetzen.
6. Wenn Sie Zweifel haben, ob die Batterie verschluckt oder in Körperteile gelangt ist, wenden Sie sich sofort an einen Arzt. Vor der Reinigung trennen Sie das Gerät vom Stromnetz, sofern es angeschlossen ist. Verwenden Sie keine scharfen Reinigungsmittel.

Entfernen Sie Staub oder Schmutz mit einem sauberen Tuch vom Produkt. Wir sind nicht verantwortlich für Schäden, die durch unsachgemäße Behandlung, unsachgemäßen Gebrauch oder Abnutzung entstehen. Wir behalten uns das Recht auf technische Änderungen vor.

1. Die Verbrauchsmaterialabdeckung oben am Gerät muss geschlossen sein, um ein versehentliches Herauswerfen zu verhindern.

Verbrauchsmaterialien sollten in einer trockenen und geschlossenen Umgebung gelagert werden, um Feuchtigkeit zu vermeiden.

1. Vor und nach dem Auftritt sollten Sie beobachten, ob sich Knötchen in der Düse befinden. Wenn ja, müssen sie entfernt werden. Diese Module beeinträchtigen den Feuerwerkseffekt und beschädigen sogar die

Funkenmaschine.

1. Ein einziges elektronisches Feuerwerksnetzkabel (Sprühernetzkabel) kann nur für bis zu 6 Gruppen in Reihe geschaltet werden. Zu viel Reihenschaltung kann zu Schäden oder Bränden führen.
2. Die maximale Laufzeit beträgt 5 Minuten. Wiederverwendbar, sollte aber nicht überhitzt werden. Das Bewegen und Hantieren der Maschine während des Betriebs ist verboten.
3. Stellen Sie beim Laden von Verbrauchsmaterialien sicher, dass die Maschine ausgeschaltet ist. Bitte decken Sie sie nach dem Verstauen ab, um zu verhindern, dass Müll in den Zufuhreinlass fällt und die Maschine verstopft.
4. Verhindern Sie, dass etwas in die Düse gelangt, und beseitigen Sie Hindernisse vor dem Betrieb.
5. Um die Gefahr von Bränden oder Stromschlägen zu vermeiden, setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. Stellen Sie während des Betriebs sicher, dass sich keine brennbaren Gegenstände in der Nähe der Ausrüstung befinden.
6. Installieren Sie das Gerät an einem gut belüfteten Ort mit einem Abstand von mindestens 50 cm zur Oberfläche. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.
7. Trennen Sie das Gerät vor jedem Betrieb oder jeder Wartung vom Stromnetz.
8. Wenn etwas schief geht, stoppen Sie das Gerät sofort und reparieren Sie es nicht selbst. Unsachgemäße Wartung führt zu Schäden und Ausfällen. Wenden Sie sich zur Genehmigung an den technischen Support. Verwenden Sie nur die gleichen Ersatzteile wie die Originalteile, um sicherzustellen, dass das Netzkabel nicht blockiert oder beschädigt wird.
9. Ersetzen Sie die Sicherung: Trennen Sie das Gerät vom Strom. Entfernen Sie den Sicherungshalter mit einem Schraubendreher aus seiner ursprünglichen Position. Entfernen Sie die durchgebrannte Sicherung und ersetzen Sie sie durch eine Sicherung mit den gleichen Eigenschaften. Schrauben Sie die Schrauben wieder fest, um das Gerät an die Stromversorgung anzuschließen.
10. Warnung: Wenn die Sicherung nach dem Austausch immer noch durchgebrannt ist, verwenden Sie sie bitte nicht mehr. Für weitere Anweisungen wenden Sie sich bitte an den Kundendienst. Bei fortgesetzter Verwendung kann es zu schweren Schäden kommen.
11. Warnung vor Fernbedienungsbatterien: Gebrauchte Batterien dürfen nicht zusammen mit dem Hausmüll weggeworfen werden, sondern sollten an einer separaten Sammelstelle gesammelt werden.

ANLEITUNG AUFBEWAHREN

Vorsichtsmaßnahmen:

• Nach Gebrauch müssen die Verbrauchsmaterialien 30 Sekunden lang durch Drücken der Taste „D“ gereinigt werden!
• Unterbrechen Sie den Heizbetrieb, wenn längere Zeit kein Feuerwerk versprüht wird.
• Verbot, die Maschine umkippen zu lassen.
• Berühren Sie die Düse nicht mit Ihren Händen.
• Verbot des ununterbrochenen Arbeitens mit der Maschine für 30 Minuten.
• Danach muss die Feuerwerksmaschine 2 Minuten ohne Pulver im Leerlauf stehen nach jeder Verwendung.
• Das Pulver im Pulvertank sollte gereinigt und ausgegossen werden, rechtzeitig recyceln und nicht aufstapeln.

PACKLISTE

NEIN	BILD	NAME	MENGE	NEIN	BILD	NAME	MENGE
A		KalteFunkenmaschine	1	E		Fernbedienung	1
B		Stromleitung	1	F	[2XX6]	Batterie	1
C		Stromkabel	1	G		Sicherung	1
D		D MX-Signalkabel	1
Die obige Liste gilt für jede Innenbox .

TECHNISCHE PARAMETER

Modell	BJY-PHJ500u1	BJY-PHJ500u2	BJY-PHJ700u1	BJY-PHJ700u2
Nennspannung	AC120V60Hz	AC220-240V50Hz/60Hz	AC120V60Hz	AC220-240V50Hz/60Hz
Nennleistung	500W	500W	7 00 W	7 00 W
Sicherung	1 5 A	10 A _	1 5 A	10 A _
Vorheizzeit	<3min	<3min	<3min	<3min
Höhe des Funkens	4m	4m	5m	5m
Drahtloser Controller	W-3+W-8	W-3+W-8	W-3+W-8	W-3+W-8
Bildschirmplatine	LED	LED	LED	LED
DMX-Bereich	1-512	1-512	1-512	1-512
Pulver injizieren	Ti - Verbundwerkstoff	Ti - Verbundwerkstoff	Ti - Verbundwerkstoff	Ti - Verbundwerkstoff

Dieses Gerät unterstützt die DMX512-Signalsteuerung. Zum Steuern schließen Sie es einfach an die Konsole an.

Ein einzelnes Kaltfunken-Netzkabel (Spritzgerät-Netzkabel) kann nur bis zu 6 Gruppen in Reihe geschaltet werden. Zu viele Reihenschaltungen können zu Beschädigungen oder Bränden führen.

Zu viele Reihenschaltungen können zu Beschädigungen oder Bränden führen.

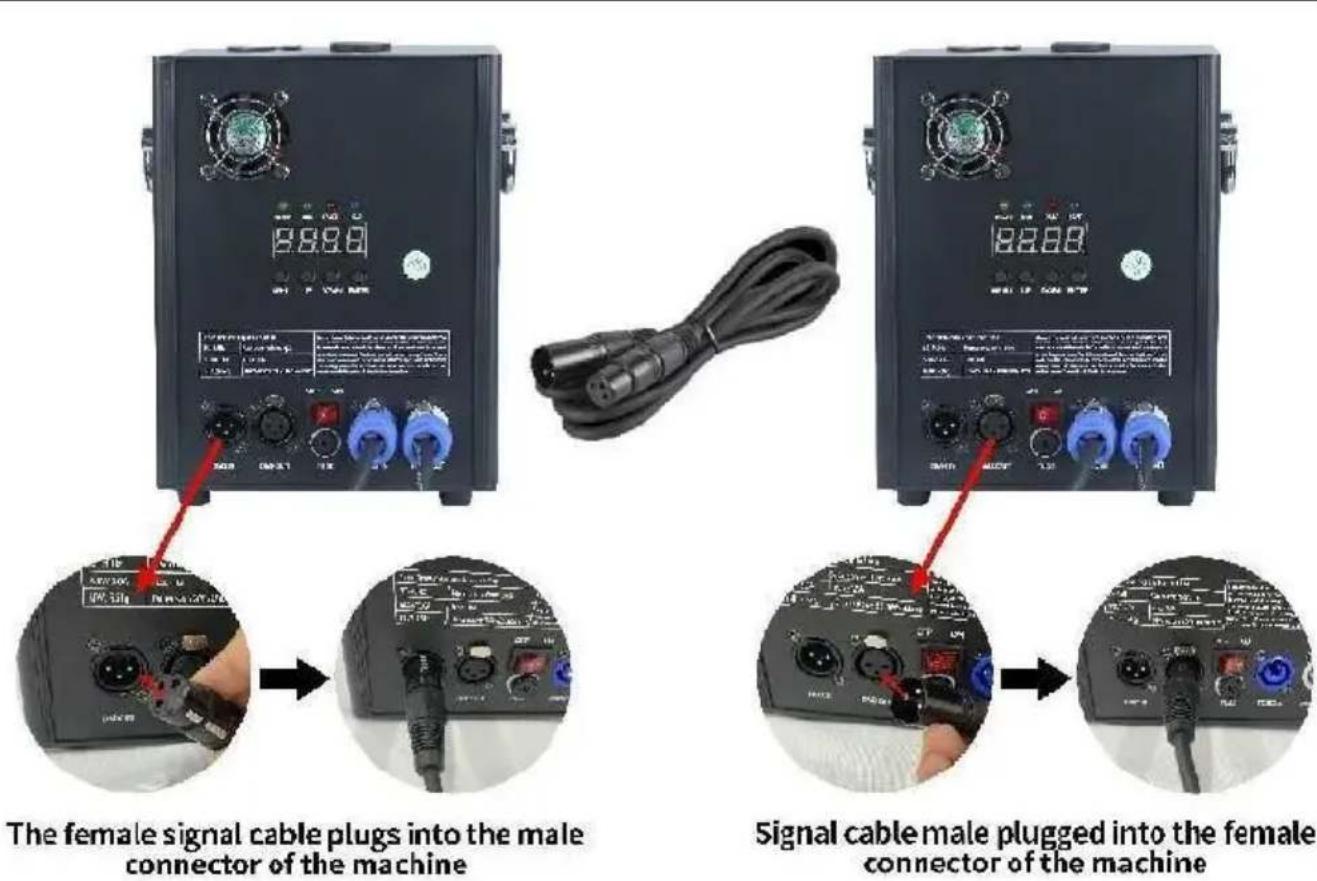

A. Schematische Signalreihenschaltung:

B. Schaltplan für die Reihenschaltung der Stromversorgung:

Kanal	Kontrolle Funktion	Zahlenwerte	Digitale Röhrenanzeige
1	Vorheizen	000~010	A001 DMX-Adresscode
	Ungültig	011~239
	Zum Öffnen vorheizen	240~255	Zeigt den aktuellen Temperaturwert an
2	schließen	000~015	AUS
	Blütenhöhe 1 sprühen	01 5 ~0 74	F1 (Nur gültig, wenn der Betriebszustand erreicht ist Temperatur)
	Sprühhöhe 2	0 75 ~ 134	F2 (muss die Betriebstemperatur erreichen, um wirksam zu sein)
	Sprühhöhe 3	1 35 ~ 194	F3 (muss die Betriebstemperatur erreichen, um wirksam zu sein)
	Lagerbestand löschen	1 95 ~ 255	CLE-Clearings

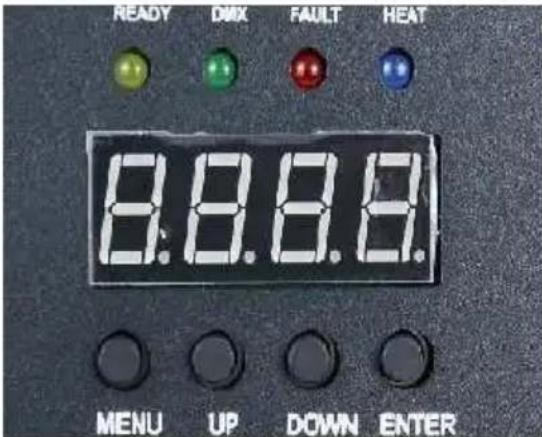

II. Panelbeschreibung

1. Tastenbeschreibung

Reihenfolge der Tasten von links nach rechts: Menü -> Aufwärts -> Abwärts -> Bestätigen

1) Menü: Menüoberfläche wechseln, nächstes Menü. 2) Aufwärts: Kann als Menüschalter verwendet werden, das vorherige Menü. Wenn die Bestätigungstaste gedrückt wird, wird in der DMX-Adresscode-Schnittstelle der Adresscode nach oben hinzugefügt. In der Arbeitstemperatur-Einstellschnittstelle wird die Arbeitstemperatur erhöht.

3) Abwärts: Wenn die Abwärtstaste gedrückt wird, wird in der DMX-Adresscode-Schnittstelle der Adresscode nach unten reduziert; In der Arbeitstemperatur-Einstellschnittstelle wird die Arbeitstemperatur gesenkt.

4) Bestätigen: Die Schnittstelle wechselt in den Einstellungsstatus und die aktuelle Schnittstelle kann den Wert addieren oder subtrahieren. (Nur gültig im Adresscode, Arbeitstemperatur).

2. Beschreibung der Anzeigeleuchte

1) Gelbes Licht: Leuchtet auf, wenn ein Fehler vorliegt, z. B. ein Problem mit der Erkennung der Temperaturregelung oder ein Problem mit der Heizung.

2) Grünes Licht: Zeigt an, dass ein DMX-Signal vorhanden ist, auch wenn das Signal unterbrochen ist

3) Rotes Licht: Leuchtet beim Heizen immer. 4) Blaues Licht: Zeigt an, dass die Temperaturerwärmung abgeschlossen ist und die Arbeitstemperatur erreicht wurde.

3. Schnittstellenbeschreibung (Drücken Sie die

Menütaste oder die Aufwärtstaste, um die Schnittstelle zu wechseln)

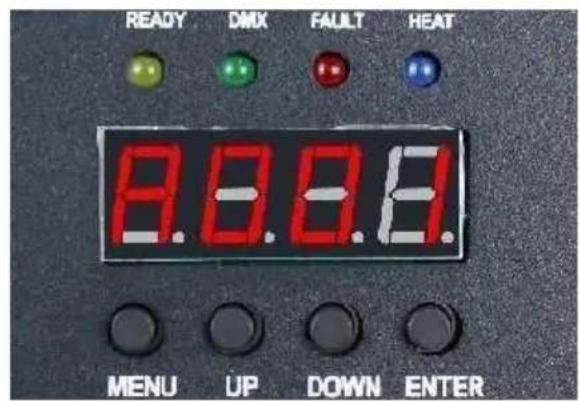

Adresscode-Schnittstelle:

Bedienungsanleitung: Drücken Sie die Bestätigungstaste, um die Bearbeitung aufzurufen. Sie können den Adresscode 001-512 auswählen und dann die Bestätigungstaste drücken, um die Bearbeitung des Adresscodes zu verlassen.

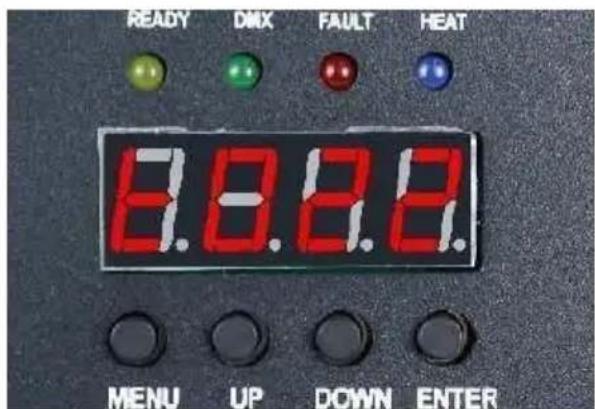

Temperaturschnittstelle:

Funktionsbeschreibung: Die aktuelle Schnittstelle kann nicht bedient werden, sondern zeigt nur den aktuellen Temperaturstatus in Echtzeit an.

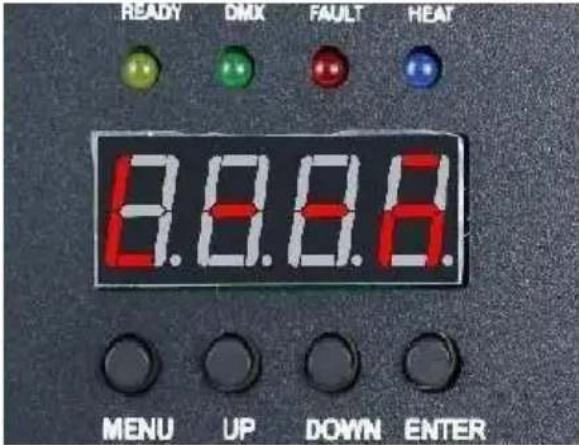

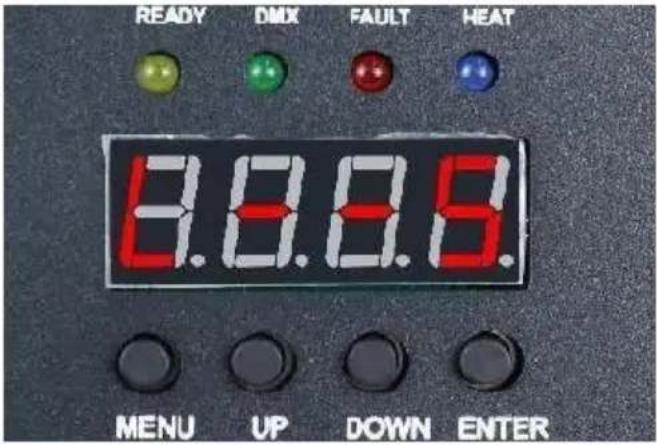

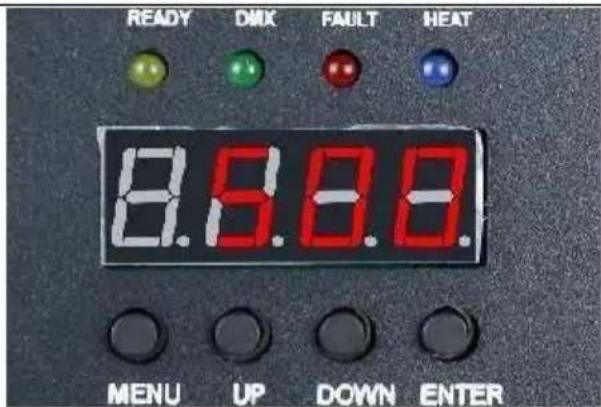

Schnittstelle zur Einstellung der Betriebstemperatur:

Bedienungsanleitung: Stellen Sie die Arbeitstemperatur ein. Wenn die Temperatur auf die aktuelle Temperatur erhitzt wird, kann der Sprühvorgang durchgeführt werden.

Klicken Sie auf die Bestätigungstaste, um die Bearbeitung aufzurufen. Sie könne den Temperaturbereich von 480–5 Grad auswählen und dann auf d Bestätigungstaste klicken, um den Bearbeitungsstatus zu verlassen.
Drahtlose Schnittstelle:Freundliche Erinnerung:Wenn Sie mehrere Maschinen in Reihe verwenden, legen Sie b der Maschinen als Host fest. Hier finden Sie die Einrichtungsanweisungen .
Slave-Schnittstelle	Host-Schnittstelle
Bedienungsanleitungen: Die Anzeige der Code-Schnittstelle erfol wie in der Abbildung „ Slave-Schnittstelle “ dargestellt, nach erfolgreicher Anzeige der Code-Schnittstelle wie in der Abbildung Host-Schnittstelle “ dargestellt; Beim Einstellen des Masters kör Sie mit der Taste „ ENTER “ den Master/Slave-Status der Mas auswählen. Wenn Sie ihn als Host festlegen müssen, wird die Einstellungsoberfläche in Abbildung „ Host-Schnittstelle “ angeze und der aktuelle Computer wurde als Host festgelegt.

III. Fernbedienung Kontrolle - Anweisungen

A: Niedrige Reichweite; B: Hochwertig; C: Stopp; D: Materialreinigung;

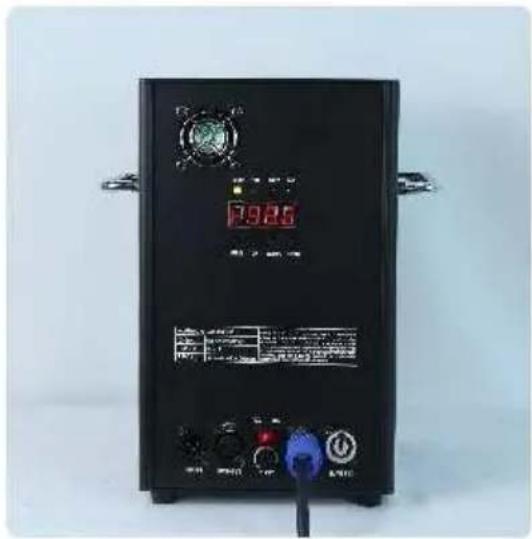

VI. Maschinenbedienung Schritt für Schritt
