Typ produktu	Maszyna do zimnych iskier
Marka	Vevor
Model	BJY-PHJ500u2
Zasilanie	AC 220-240V, 50/60Hz
Moc nominalna	500 W
Bezpiecznik	10 A
Czas nagrzewania	< 3 minuty
Maksymalna wysokość iskry	4 metry
Sterowanie	DMX512 (kanały 1-512) i pilot bezprzewodowy (W-3+W-8)
Używany proszek	Kompozyt tytanowy (Ti)
Maksymalna liczba urządzeń w łańcuchu	Maksymalnie 6 grup w szeregu
Czas ciągłej pracy	Maksymalnie 5 minut, następnie 2 minuty przerwy
Czyszczenie po użyciu	Naciśnij przycisk « D » przez 30 sekund
Przechowywanie proszku	W suchym i szczelnym miejscu
Ochrona przed wilgocią	Nie używać w deszczu lub śniegu
Bezpieczeństwo przeciwpożarowe	Trzymać z dala od wszelkich łatwopalnych przedmiotów, minimalna odległość 50 cm
Baterie pilota	Typ WW20, 1 szt. w zestawie
Akcesoria w zestawie	Maszyna, kabel zasilający, kabel DMX, pilot, bateria, bezpiecznik
Konserwacja	Czyścić dyszę z grudek przed/po użyciu
Możliwość naprawy	Skontaktować się z pomocą techniczną; nie demontować samodzielnie

Często zadawane pytania - BJY-PHJ500u2 Vevor

Jaki proszek stosować w maszynie do zimnych iskier Vevor?

Używaj dobrze wysuszonego, czystego proszku kompozytowego tytanu (Ti) o małych cząstkach. Unikaj zanieczyszczeń i przechowuj w suchym, szczelnym miejscu.

Ile czasu potrzeba na nagrzanie maszyny?

Czas nagrzewania wynosi mniej niż 3 minuty. Poczekaj, aż zaświeci się niebieska lampka, sygnalizująca osiągnięcie temperatury roboczej.

Jaka jest maksymalna wysokość iskier?

Maksymalna wysokość iskry wynosi 4 metry dla modelu BJY-PHJ500u2.

Czy można połączyć kilka maszyn szeregowo?

Tak, można połączyć do 6 maszyn szeregowo za pomocą kabla zasilającego. Nie przekraczaj tej liczby, aby uniknąć ryzyka pożaru.

Jak sterować maszyną przez DMX?

Użyj kabla DMX, aby połączyć maszynę z konsolą. Ustaw adres DMX między 001 a 512 za pomocą panelu sterowania (przyciski Menu, Góra, Dół, Potwierdź).

Jak czyścić maszynę po użyciu?

Po użyciu naciśnij przycisk « D » na pilocie lub panelu przez 30 sekund, aby oczyścić dyszę z pozostałości proszku.

Jakie są ważne środki ostrożności?

Umieść maszynę w dobrze wentylowanym miejscu, co najmniej 50 cm od wszelkich przedmiotów. Unikaj wilgoci, nie dotykaj gorącej dyszy i nie pracuj dłużej niż 5 minut bez przerwy.

Jak wymienić bezpiecznik?

Odłącz maszynę, wyjmij oprawkę bezpiecznika za pomocą śrubokręta, wymień przepalony bezpiecznik na taki sam typ (10 A dla BJY-PHJ500u2), a następnie wkręć z powrotem.

Co zrobić, jeśli maszyna nie nagrzewa się lub wyświetla błąd?

Sprawdź bezpiecznik i połączenia. Jeśli zaświeci się żółta lampka, oznacza to błąd. Zatrzymaj maszynę i skontaktuj się z pomocą techniczną Vevor.

Jak pozbyć się zużytych baterii z pilota?

Nie wyrzucaj baterii razem z odpadami domowymi. Oddaj je do odpowiedniego punktu zbiórki w celu recyklingu.

INSTRUKCJA OBSŁUGI BJY-PHJ500u2 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

MASZYNA Z ZIMNĄ ISKRĄ

MODEL: BJY-PHJ500u1

/BJY-PHJ500u2/BJY-PHJ700u1/BJY-PHJ700u2

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkown musi uważnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci terenie Unii Europejskiej. Dotyczy to produktu i wszystkie akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je przekazać punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych.
	Oświadczenie FCC:To urządzenie jest zgodne z częścią 15 przepisów FCC Działanie podlega następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych zakłóceń o (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Prąd przemienny

1. Przed dodaniem upewnij się, że proszek kompozytowy Ti jest wystarczająco suchy. Proszek musi być czysty, z małymi cząsteczkami, bez nadmiernych zanieczyszczeń.
2. Jeśli nie używasz urządzenia przez dłuższy czas, aby zapobiec zawilgoceniu proszku, wysyp proszek i przechowuj go szczelnie zamknięty.
3. Gdy maszyna jest włączona, istnieje niebezpieczeństwo porażenia prądem elektrycznym i oparzeń wysokotemperaturowych. Proszę nie próbować otwierać maszyny ani jej demontować, ani debugować dowolnej części maszyny.
4. Utrzymuj elektroniczną maszynę do sztucznych ogni w suchym miejscu, nie używaj jej w czasie deszczu lub śniegu.
5. Zamocuj urządzenie za pomocą otworów na śruby znajdujących się we wsporniku. Upewnij się, że sprzęt jest bezpiecznie zamocowany, aby zapobiec wibracjom i ruchom podczas pracy, i zawsze sprawdź, czy konstrukcja podtrzymująca sprzęt jest wystarczająco mocna, aby wytrzymać ciężar sprzętu co najmniej 10-krotności ciężaru sprzętu.
6. Sprzęt musi być naprawiany przez profesjonalistów w miejscach niedostępnych dla ludzi, oraz nikt nie może przechodzić pod lub nad przejściem dla pieszych.
7. Uwaga: Nieprawidłowe umieszczenie baterii grozi eksplozją. Tylko zastąpić te same lub równoważne typy.
8. W przypadku wątpliwości, czy bateria została połknięta lub dostała do innych części ciała, należy natychmiast skontaktować się z lekarzem. Przed czyszczeniem urządzenia, odłącz je od sieci, jeśli jest podłączone. Nie używaj ostrych środków czyszczących. Wytrzyj kurz lub brud z produktu czystą szmatką. Nie jesteśmy odpowiedzialni za uszkodzenia spowodowane nieprawidłową obsługą, niewłaściwym użytkowaniem lub zużyciem. Zastrzegamy prawo do zmian technicznych.
9. Pokrywa materiałów eksploatacyjnych na górze urządzenia musi być zamknięta, aby zapobiec przypadkowemu wyrzuceniu. Materiały eksploatacyjne należy przechowywać w suchym i zamkniętym pomieszczeniu, aby zapobiec zawilgoceniu.
10. Przed i po wykonaniu należy obserwować, czy w dyszy nie znajdują się guzki. Jeśli tak, trzeba to posprzątać. Moduły te wpłyną na efekt sztucznych ogni, a nawet uszkodzą maszynę iskrową.
11. Pojedynczy przewód zasilający elektroniczne fajerwerki (przewód zasilający opryskiwacza) można połączyć szeregowo wyłącznie w maksymalnie 6 grupach. Zbyt duże połączenie szeregowe może prowadzić

do uszkodzenia lub pożaru.

1. Maksymalny czas działania wynosi 5 minut. Nadaje się do wielokrotnego użytku, ale nie powinien przegrzewać maszyny. Zabrania się przemieszczania i manipulowania maszyną podczas jej użytkowania.
2. Podczas ładowania materiałów eksploatacyjnych upewnij się, że urządzenie jest wyłączone. Po odłożeniu należy je przykryć, aby zapobiec przedostawaniu się śmieci do wlotu paszy i zablokowaniu maszyny.
3. Nie dopuścić do przedostania się jakichkolwiek przedmiotów do dyszy. Przed rozpoczęciem pracy usunąć przeszkody.
4. Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiaj urządzenia na działanie deszczu ani wilgoci. Podczas pracy upewnij się, że w pobliżu urządzenia nie znajdują się żadne łatwopalne przedmioty.
5. Zainstaluj urządzenie w dobrze wentylowanym miejscu, w odległości co najmniej 50 cm od wszelkich urządzeń i powierzchni. Upewnij się, że szczeliny wentylacyjne nie są zablokowane.
6. Przed jakąkolwiek operacją konserwacyjną należy odłączyć urządzenie od zasilania.
7. Jeśli coś pójdzie nie tak, natychmiast zatrzymaj urządzenie i nie naprawiaj go samodzielnie. Niewłaściwa konserwacja doprowadzi do uszkodzeń i awarii. Skontaktuj się z pomocą techniczną w celu uzyskania zatwierdzenia. Używaj wyłącznie tych samych części zamiennych, co oryginalne, aby mieć pewność, że przewód zasilający nie zostanie zablokowany ani uszkodzony.
8. Wymiana bezpiecznika: odłącz urządzenie od źródła zasilania. Za pomocą śrubokręta wyjmij oprawkę bezpiecznika z pierwotnej pozycji. Wyjmij przepalony bezpiecznik i zastąp go bezpiecznikiem o tych samych właściwościach. Ponownie dokręć śruby, aby podłączyć sprzęt do źródła zasilania.
9. Ostrzeżenie: Jeśli po wymianie bezpiecznik nadal się przepala, przestań go używać. Aby uzyskać dalsze instrukcje, skontaktuj się z obsługą klienta. Dalsze użytkowanie może spowodować poważne uszkodzenia.
10. Ostrzeżenie dotyczące baterii do pilota zdalnego sterowania: Zużytych baterii nie należy wyrzucać z odpadami domowymi, lecz należy je zbierać w wydzielonym punkcie zbiórki.

ZACHOWAJ TE INSTRUKCJE

Środki ostrożności:

• Po użyciu elementy eksploatacyjne należy czyścić przez 30 sekund, naciskając przycisk „D”!
• Zatrzymaj ogrzewanie, jeśli przez dłuższy czas nie będą strzelane sztuczne ognie.
• Zakaz przewracania się maszyny.
• Nie dotykaj dyszy rękami.
• Zakaz ciągłej pracy maszyną przez 30 minut.
• Maszyna do sztucznych ogni musi być przez 2 minuty bezczynna i pozbawiona proszku po każdym użyciu.
• Proszek znajdujący się w zbiorniku proszku należy oczyścić i wysypać do recyklingu w odpowiednim czasie i nie należy ich gromadzić w stosach.

LISTA PAKOWANIA

NIE	ZDJĘCIE	NAZWA	ILO ŚĆ	NIE	ZDJĘCIE	NAZWA	ILO ŚĆ
A		Maszyna z zimr iskrą	1	mi		Pilot	1
B		Linia napięcia	1	F		Bateria	1
C		Przewód zasilający	1	G		Bezpiecznik	1
D		Kabel sygnałowyDMX	1
Powyższa lista dotyczy każdego pudełka wewnętrznego .

PARAMETRY TECHNICZNE

Model	BJY-PHJ500u1	BJY-PHJ500u2	BJY-PHJ700u1	BJY-PHJ700u2
Napięcie znamionowe	AC120 V 60 Hz	AC 220-240 V 50 Hz/60 Hz	AC120 V 60 Hz	AC 220-240 V 50 Hz/60 Hz
Moc znamionowa	500 W	500 W	7 00 W	7 00 W
Bezpiecznik	1 5 A	10 A _	1 5 A	10 A _
Czas wstępnego nagrzewania	<3min	<3min	<3min	<3min
Wysokość Iskry	4m	4m	5 m	5 m
Kontroler bezprzewodowy	W-3+W-8	W-3+W-8	W-3+W-8	W-3+W-8
Płyta ekranu wyświetlacz a	PROWADZ ONY	PROWADZ ONY	PROWADZ ONY	PROWADZ ONY
Zakres DMX	1-512	1-512	1-512	1-512
Wstrzyknąć proszek	Kompozyt Ti _	Kompozyt Ti _	Kompozyt Ti _	Kompozyt Ti _

To urządzenie obsługuje sterowanie sygnałem DMX512, wystarczy podłączyć je do konsoli w celu sterowania.

Pojedynczy przewód zasilający maszyny z zimną iskrą (przewód zasilający opryskiwacza) można połączyć szeregowo wyłącznie w maksymalnie 6 grupach. Zbyt duża liczba połączeń szeregowych może spowodować uszkodzenie lub pożar.

może spowodować uszkodzenie lub pożar.

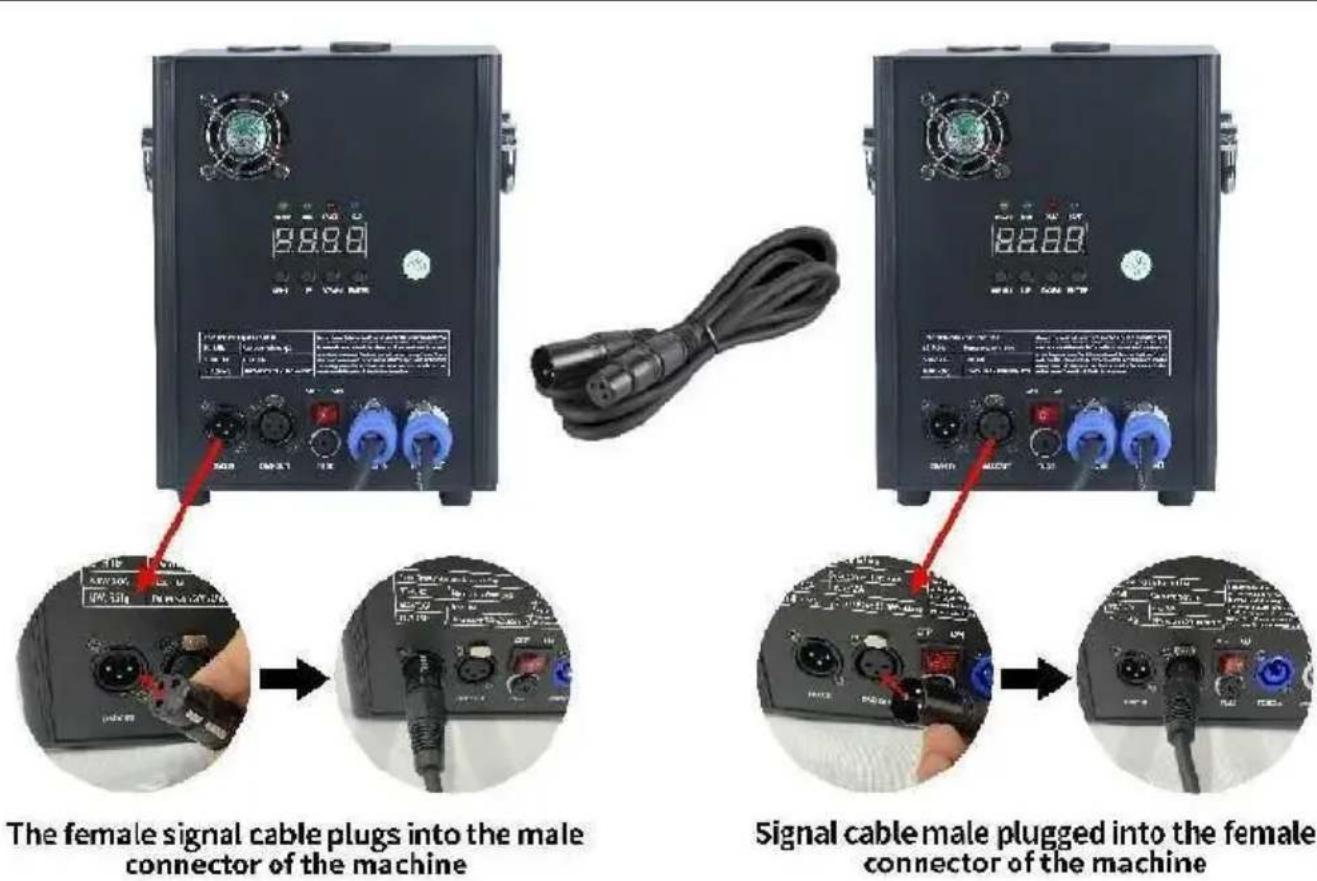

A. Schemat połączenia szeregowego sygnału:

B. Schemat podłączenia szeregowego zasilacza:

I. Instrukcje dotyczące kanału

Kanał	Kontrola funkcjonować	Wartości liczbowe	Cyfrowy wyświetlacz lampowy
1	Rozgrzej się	000 ~ 01	A001 Kod adresowy DMX
	Nieważny	011~239
	Rozgrzej, aby otworzyć	240~255	Wyświetła aktualną wartość temperatury
2	zamknąć	000 ~ 01	WYŁĄCZONY
	Wysokość kwiatu oprysku 1	01 5 ~074	F1 (ważne tylko wtedy, gdy osiągnie poziom operacyjny temperatura)
	Wysokość natrysku 2	0 75 ~134	F2 (musi osiągnąć temperaturę roboczą, aby by skuteczne)
	Wysokość natrysku 3	1 35 ~194	F3 (aby było skuteczne, należy osiągnąć temperaturę roboczą)
	Wyczyść zapasy	1 95 ~255	Rozliczenia CLE

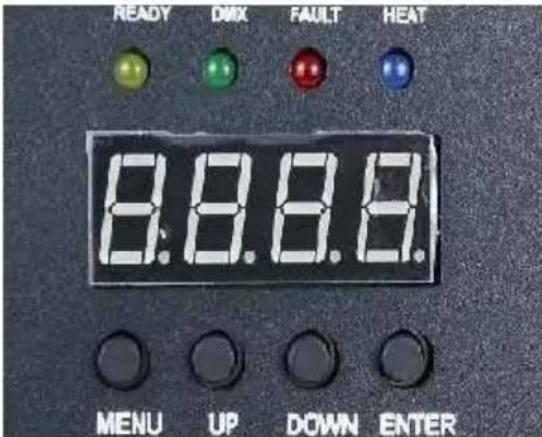

II. Opis panelu

1. Opis klawiszy

Klawisze od lewej do prawej: Menu -> W górę -> W dół -> Potwierdź

1) Menu: Zmienia interfejs menu, przechodzi do następnego menu. 2) W górę: może być używany jako przełącznik menu, poprzedniego menu. Kiedy klawisz potwierdzenia zostanie wciśnięty podczas dodawania w górę w interfejsie kodu adresu DMX, kod adresu będzie dodawany w górę; W interfejsie ustawień temperatury roboczej temperatura robocza jest zwiększana.

3) W dół: po naciśnięciu klawisza potwierdzenia, w interfejsie kodu adresowego DMX, kod adresowy zostaje zmniejszony; W interfejsie ustawień temperatury roboczej temperatura robocza jest obniżana.

4) Potwierdź: interfejs wchodzi w stan ustawień, a bieżący interfejs może dodawać lub odejmować wartość. (Dotyczy tylko kodu adresowego i temperatury roboczej).

2. Opis kontrolek

1) Żółte światło: zapala się, gdy wystąpi błąd, taki jak problem z wykryciem kontroli temperatury lub problem z ogrzewaniem. 2) Zielone światło: włączone oznacza obecność sygnału DMX, wyłączone w przypadku rozłączenia sygnału. 3) Czerwone światło: jest zawsze włączone podczas ogrzewania. 4) Niebieskie światło: wskazuje, że nagrzewanie zostało zakończone i osiągnięta została temperatura robocza.

3. Opis interfejsu (naciśnij klawisz menu lub klawisz w górę, aby przełączyć interfejs)

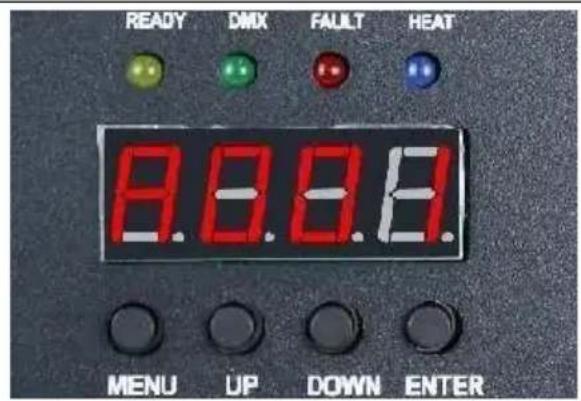

Interfejs kodu adresu:

Instrukcja obsługi: Naciśnij klawisz potwierdzenia, aby wejść do edycji. Możesz wybrać kod adresu 001-5, a następnie naciśnij klawisz potwierdzenia, aby wyjść z edycji kodu adresu.

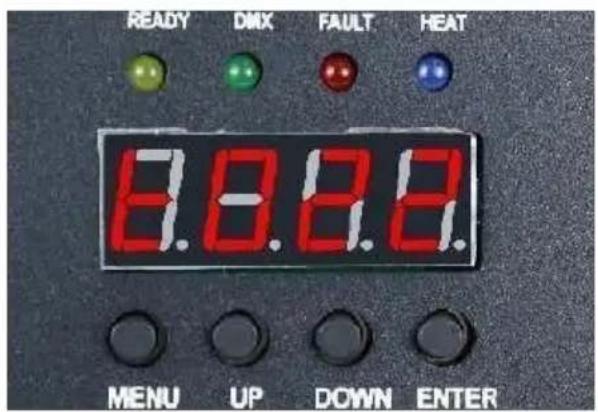

Interfejs temperaturowy:

Opis operacji: Nie można obsługiwać bieżącego interfejsu, można jedynie wyświetlać w czasie rzeczywistym aktualny stan temperatury.

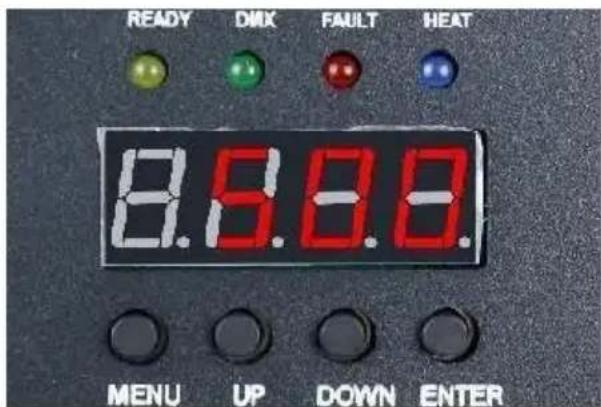

Interfejs ustawień temperatury roboczej:

Instrukcja obsługi: Ustaw temperaturę roboczą, po podgrzaniu do aktualnej temperatury można wykonać natryskiwanie; Kliknij klawisz potwierdzenia, aby wejść do edycji, możesz wybrać zakres temperatur 480-550 stopni, a następnie kliknij klawisz potwierdzenia, aby wyjść ze stanu edycji.

Interfejs bezprzewodowy:

Przyjazne przypomnienie:

W przypadku korzystania z wielu maszyn szeregowo należy wyznaczyć jedną z maszyn jako hosta. Oto instrukcje konfiguracji.

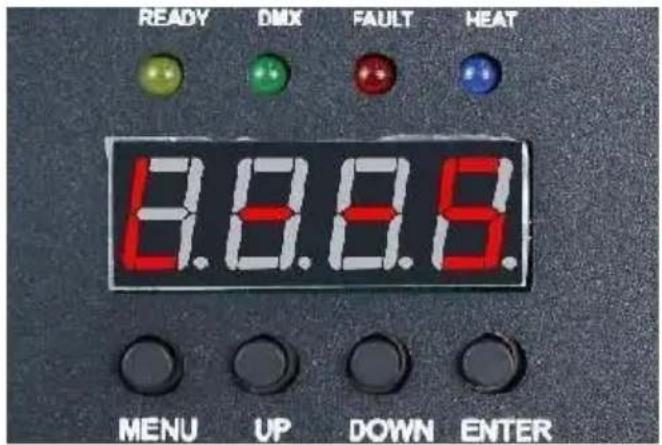

Interfejs niewolnika

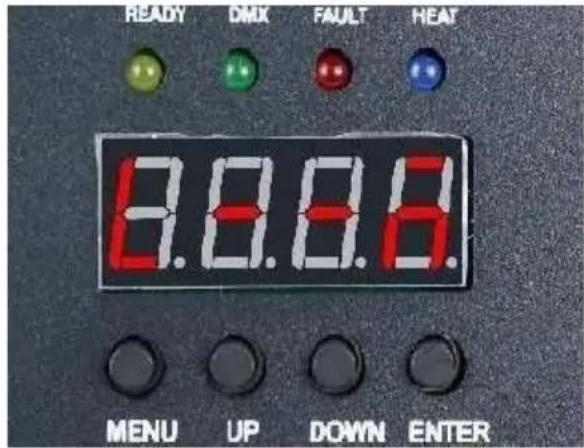

Interfejs hosta

Instrukcja obsługi: Wyświetlenie interfejsu kodowego, jak pokazano na rysunku „Interfejs Slave”, po pomyślnym wyświetleniu interfejsu kodowego, jak pokazano na rysunku „Interfejs hosta”; Podczas ustawiania urządzenia głównego można nacisnąć przycisk „ENT”, aby wybrać stan urządzenia nadrzędnego/podrzędnego. Jeśli chcę ustawić go jako hosta, interfejs ustawień pokazano na rysunku „Interfejs hosta”, a bieżąca maszyna została ustawiona jako host.

III. Zdalna kontrola roli Instrukcje

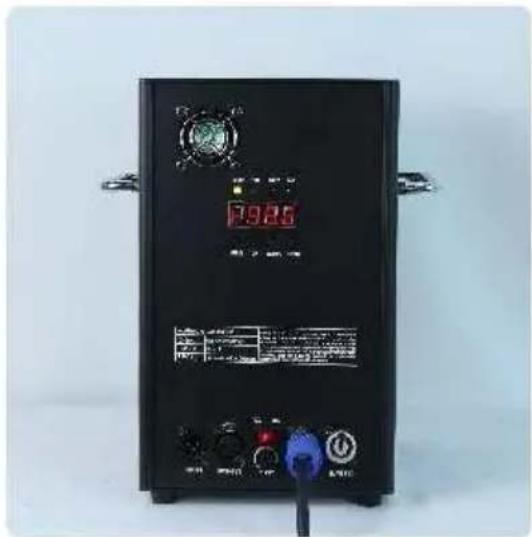

VI. Obsługa maszyny krok po kroku

NO.1
