BJY-PHJ500u2 - Máquina de chispas frías Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de chispas frías
Marca	Vevor
Modelo	BJY-PHJ500u2
Alimentación	CA 220-240V, 50/60Hz
Potencia nominal	500 W
Fusible	10 A
Tiempo de precalentamiento	< 3 minutos
Altura máxima de chispa	4 metros
Control	DMX512 (canales 1-512) y control remoto inalámbrico (W-3+W-8)
Polvo utilizado	Compuesto de titanio (Ti)
Capacidad en serie de cables de alimentación	Máximo 6 grupos en serie
Tiempo de funcionamiento continuo	5 minutos máximo, luego 2 minutos de descanso
Limpieza después del uso	Presionar el botón « D » durante 30 segundos
Almacenamiento del polvo	En un lugar seco y sellado
Protección contra la humedad	No usar bajo la lluvia o la nieve
Seguridad contra incendios	Mantener alejado de cualquier objeto inflamable, distancia mínima 50 cm
Pilas del control remoto	Tipo WW20, 1 pieza incluida
Accesorios incluidos	Máquina, cable de alimentación, cable DMX, control remoto, batería, fusible
Mantenimiento	Limpiar la boquilla de los nódulos antes/después del uso
Reparabilidad	Contactar al soporte técnico; no desmontar usted mismo

Preguntas frecuentes - BJY-PHJ500u2 Vevor

¿Qué polvo usar para la máquina de chispas frías Vevor?

Utilice polvo compuesto de titanio (Ti) bien seco, limpio y con partículas pequeñas. Evite las impurezas y guárdelo en un lugar seco y sellado.

¿Cuánto tiempo se necesita para precalentar la máquina?

El tiempo de precalentamiento es inferior a 3 minutos. Espere a que se encienda la luz azul para indicar que se ha alcanzado la temperatura de funcionamiento.

¿Cuál es la altura máxima de las chispas?

La altura máxima de chispa es de 4 metros para el modelo BJY-PHJ500u2.

¿Se pueden conectar varias máquinas en serie?

Sí, puede conectar hasta 6 máquinas en serie a través del cable de alimentación. No supere este número para evitar cualquier riesgo de incendio.

¿Cómo controlar la máquina mediante DMX?

Utilice un cable DMX para conectar la máquina a una consola. Configure la dirección DMX entre 001 y 512 usando el panel de control (teclas Menú, Arriba, Abajo, Confirmar).

¿Cómo limpiar la máquina después del uso?

Después del uso, presione el botón « D » del control remoto o del panel durante 30 segundos para limpiar los residuos de polvo en la boquilla.

¿Cuáles son las precauciones de seguridad importantes?

Coloque la máquina en un lugar bien ventilado, a al menos 50 cm de cualquier objeto. Evite la humedad, no toque la boquilla caliente y no la haga funcionar más de 5 minutos de forma continua.

¿Cómo reemplazar el fusible?

Desenchufe la máquina, retire el portafusibles con un destornillador, reemplace el fusible fundido por un fusible del mismo tipo (10 A para BJY-PHJ500u2), luego vuelva a atornillar.

¿Qué hacer si la máquina no calienta o muestra una falla?

Verifique el fusible y las conexiones. Si se enciende la luz amarilla, esto indica un error. Detenga la máquina y contacte al soporte técnico de Vevor.

¿Cómo desechar las pilas usadas del control remoto?

No tire las pilas con la basura doméstica. Deposite en un punto de recolección adecuado para reciclaje.

MANUAL DE USUARIO BJY-PHJ500u2 Vevor

MÁQUINA DE CHISPA FRÍA

MODELO: BJY-PHJ500u1

/BJY-PHJ500u2/BJY-PHJ700u1/BJY-PHJ700u2

	Advertencia: para reducir el riesgo de lesiones, el usua leer atentamente el manual de instrucciones.
	ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la Dir Europea 2012/19/CE. El símbolo que muestra un conten con ruedas tachado indica que el producto requiere rec selectiva de basura en la Unión Europea. Esto se aplic producto y a todos los accesorios marcados con este Los productos marcados como tales no podrán desecha junto con la basura doméstica normal, sino que deberá llevarse a un punto de recogida para el reciclaje de a eléctricos y electrónicos.
	Declaración de la FCC:Este dispositivo cumple con la Parte 15 de las normas FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferedañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pue causar un funcionamiento no deseado.
	Corriente alterna

1. Asegúrese de que el polvo compuesto de Ti esté lo suficientemente seco antes de agregarlo. El polvo debe estar limpio, con pequeñas partículas, sin demasiadas impurezas.
2. Cuando no utilice la máquina durante un período prolongado, para evitar que el polvo se humedezca, vierta el polvo y manténgalo sellado como reserva.
3. Cuando la máquina está encendida, existe peligro de descarga eléctrica y quemaduras por altas temperaturas. No intente abrir la máquina, ni desmontarla, ni depurar cualquier parte de la máquina.
4. Mantenga seca la máquina de fuegos artificiales electrónicos, no la utilice en días lluviosos o nevados.
5. Fije el dispositivo con los orificios para tornillos del soporte. Asegúrese de que el equipo esté bien sujeto para evitar vibraciones y movimiento durante el funcionamiento, y siempre verifique que la estructura que soporta el equipo sea lo suficientemente fuerte para soportar el equipo, o sea al menos 10 veces el peso del equipo.
6. Los equipos deben ser fijados por profesionales en lugares fuera del alcance de las personas, y nadie puede pasar por debajo o por encima del paso de peatones.
7. Nota: Existe peligro de explosión si la batería no se coloca correctamente. Solo reemplazar tipos iguales o equivalentes.
8. Si tiene dudas sobre si la batería ha sido ingerida o introducida en otras partes del cuerpo, comuníquese con un médico de inmediato. Para limpiar el dispositivo, desconéctelo de la red eléctrica si está conectado. No utilice limpiadores fuertes. Quite el polvo o la suciedad del producto con un paño limpio. No somos responsables de daños causados por manipulación incorrecta, uso inadecuado o desgaste. Nos reservamos el derecho a realizar modificaciones técnicas.
9. La cubierta de consumibles en la parte superior del equipo debe cerrarse para evitar una expulsión accidental. Los consumibles deben almacenarse en un ambiente seco y sellado para evitar la humedad.
10. Antes y después de la actuación, se debe observar si hay suciedad en la boquilla. Si es así, es necesario limpiarla. Estos módulos afectarán el efecto de los fuegos artificiales e incluso dañarán la máquina de chispas.
11. Un solo cable de alimentación de fuegos artificiales electrónicos (cable de alimentación del rociador) solo se puede conectar en serie hasta 6 grupos. Demasiada conexión en serie puede provocar daños e incendios.
12. El tiempo máximo de ejecución es de 5 minutos. Reutilizable.

No debe sobrecalentarse la máquina. Está prohibido mover y manipular la máquina mientras está en uso.

1. Al cargar consumibles, asegúrese de que la máquina esté apagada. Después de guardarlo, cúbralo para evitar que la basura caiga en la entrada de alimentación y bloquee la máquina.
2. Evite que algo entre en la boquilla, elimine las obstrucciones a la operación.
3. Para evitar riesgos de incendio o descarga eléctrica, no exponga el dispositivo a la lluvia o la humedad. Durante el funcionamiento, asegúrese de que no haya objetos inflamables cerca del equipo.

dieciséis. Instale el equipo en un lugar bien ventilado, al menos a 50 cm de cualquier superficie. Asegúrese de que las ranuras de ventilación no estén bloqueadas.

1. Desconecte el equipo de la fuente de alimentación antes de cualquier operación o mantenimiento.
2. Si algo sale mal, detenga el equipo inmediatamente y no lo repare usted mismo. Un mantenimiento inadecuado provocará daños y fallos. Póngase en contacto con el soporte técnico para su aprobación. Utilice únicamente los mismos repuestos que los originales para asegurarse de que el cable de alimentación no quede bloqueado o dañado.
3. Reemplace el fusible: desconecte el dispositivo de la fuente de alimentación. Retire el portafusibles de su posición original con un destornillador. Retire el fusible quemado y sustitúyalo por un fusible de las mismas características. Vuelva a atornillar los tornillos para conectar el equipo a la fuente de alimentación.
4. Advertencia: Si el fusible aún está fundido después de reemplazarlo, deje de usarlo. Comuníquese con el servicio de atención al cliente para obtener más instrucciones. El uso continuo puede causar daños graves. 21. Advertencia sobre las pilas del mando a distancia: Las pilas usadas no deben desecharse con la basura doméstica, sino que deben recogerse en un punto de recogida selectiva.

GUARDE ESTAS INSTRUCCIONES

Precauciones:

- Después de su uso, los consumibles deben limpiarse durante 30 segundos presionando el botón "D"!

- Detenga la operación de calefacción si no se rocían fuegos artificiales durante un período prolongado.

- Prohibido dejar caer la máquina.

- No toque la boquilla con las manos.

- Prohibido el trabajo continuo con la máquina durante 30 minutos.

- La máquina de fuegos artificiales debe estar inactiva durante 2 minutos sin pólvora después de cada uso.

- El polvo en el tanque de polvo debe limpiarse y vaciarse a tiempo y no debe acumularse.

LISTA DE EMBALAJE

NO	IMAGEN	NOMBRE	CA NTI DAD	NO	IMAGEN	NOMBRE	CA NTI DAD
A		Máquina de chispa fría	1	mi		Control remoto	1
B		Línea eléctrica	1	F		Batería	1
C		Cable de energ	1	GRAMO		Fusible	1
D		Cable de seña MX	1

PARÁMETROS TÉCNICOS

Modelo	BJY-PHJ500u1	BJY-PHJ500u2	BJY-PHJ700u1	BJY-PHJ700u2
Tensión nominal	CA 120 V60 Hz.	CA220-240 V50 Hz/60Hz.	CA 120 V60 Hz.	CA220-240 V50 Hz/60Hz.
Potencia nominal	500W	500W	7 00W	7 00W
Fusible	1 5 A	10 A _	1 5 A	10 A _
Tiempo de precalentamiento	<3min	<3min	<3min	<3min
Altura de la chispa	4m	4m	5m	5m
Controlinalámbrico	W-3+W-8	W-3+W-8	W-3+W-8	W-3+W-8
Tablero de pantalla de visualización	CONDUJO	CONDUJO	CONDUJO	CONDUJO
Rango DMX	1-512	1-512	1-512	1-512
inyectar polvo	compuesto de ti	compuesto de ti	compuesto de ti	compuesto de ti

Esta máquina admite control de señal DMX512, simplemente conéctela a la consola para controlarla.

Un solo cable de alimentación de máquina de chispa fría (cable de alimentación del pulverizador) solo se puede conectar en serie hasta 6 grupos. Demasiada conexión en serie puede provocar daños o un incendio.

puede provocar daños o un incendio.

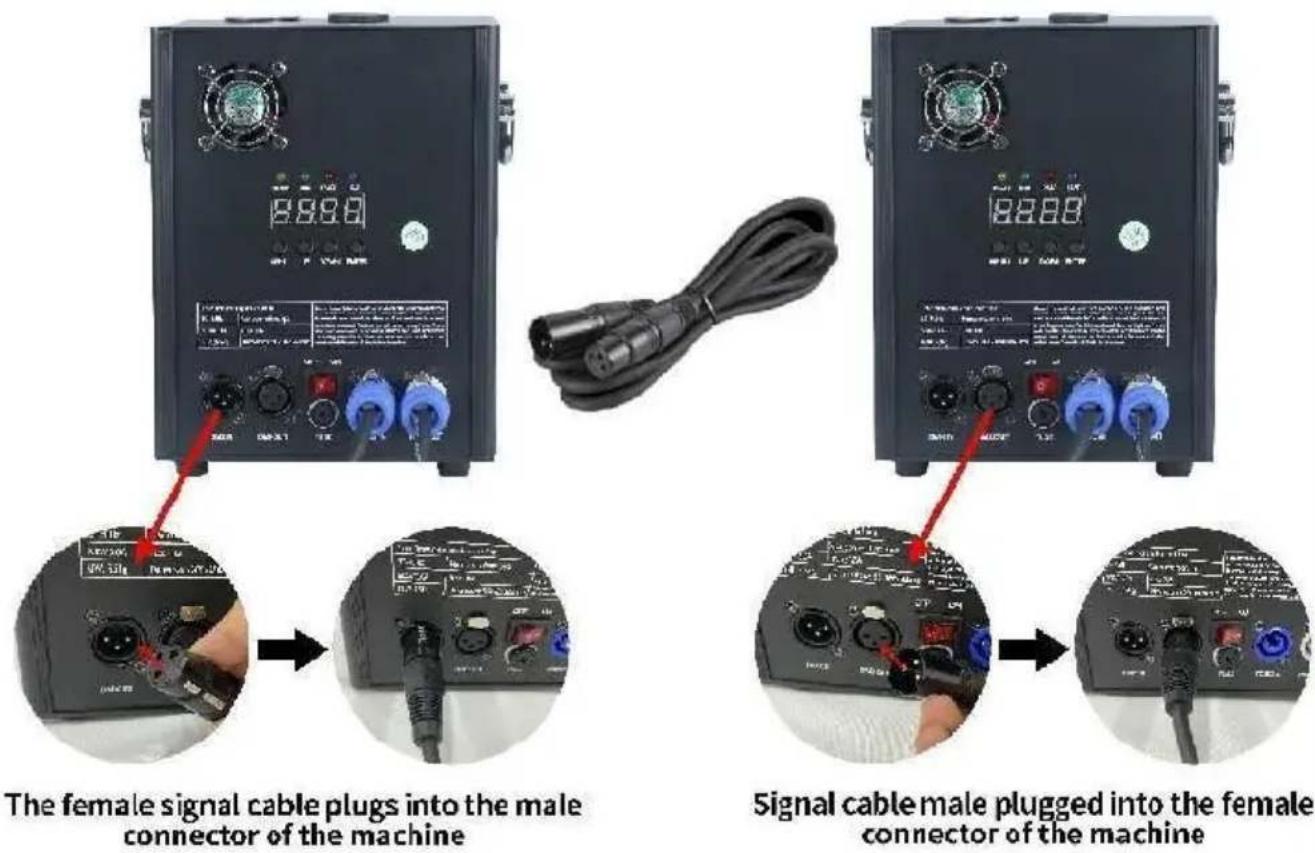

A. Esquema de conexión en serie de señales

B. Esquema de conexión en serie de la fuente de alimentación:

I. Instrucciones del canal

Canal	Control función	Valores numéricos	Pantalla de tubo digital
1	Precalentar apagado	000~010	A001 Código de dirección DMX
	Inválido	011~239
	Precalentar para abrir	240~255	Muestra el valor de temperatura actual.
2	cerca	000~015	APAGADO
	Pulverizar altura de fló 1	01 5 ~0 7	F1(Sólo válido si alcanza el nivel de funcionamiento temperatura)
	Altura de pulverización 2	0 75 ~ 13	F2 (necesita alcanzar la temperatura de funcionamiento para que sea efectivo)
	Altura de pulverización 3	1 35 ~ 19	F3 (es necesario alcanzar la temperatura de funcionamiento para que sea efectivo)
	Limpiar existencias	1 95 ~ 25	Compensaciones CLE

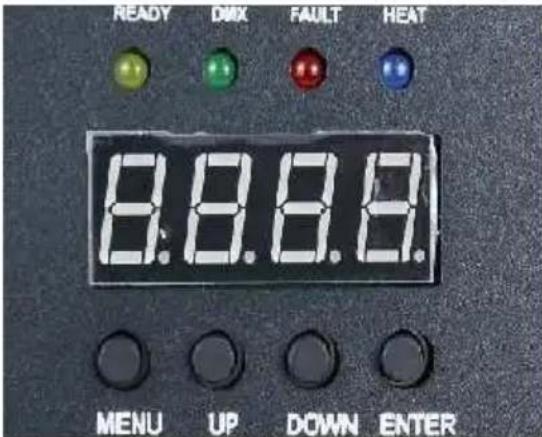

II. Descripción del panel

1. Descripción de las teclas

Teclas de izquierda a derecha: Menú -> Arriba -> Abajo -> Confirmar

1) Menú: Cambiar interfaz de menú, siguiente menú. 2) Encendido: se puede utilizar como interruptor de menú, menú anterior; cuando se presiona la tecla de confirmación para agregar hacia arriba, en la interfaz de código de dirección DMX, el código de dirección agrega hacia arriba; en la interfaz de configuración de la temperatura de trabajo, se suma la temperatura de trabajo.

3) Abajo: cuando se presiona la tecla de confirmación, en la interfaz de código de dirección DMX, el código de dirección se reduce; en la interfaz de configuración de la temperatura de trabajo, la temperatura de trabajo se reduce.

4) Confirmar: la interfaz entra en el estado de configuración y la interfaz actual puede sumar o restar el valor. (Solo válido en código de dirección y temperatura de trabajo).

2. Descripción de la luz indicadora

1) Luz amarilla: se enciende cuando hay un error, como un problema en la detección del control de temperatura o un problema con la calefacción. 2) Luz verde: encendida indica que hay señal DMX, apagada por desconexión de señal. 3) Luz roja: siempre está encendida cuando se calienta. 4) Luz azul: la luz indica que se completó el calentamiento de la

temperatura y se alcanzó la temperatura de trabajo.

3. Descripción de la interfaz (presione la tecla de ro o la tecla arriba para cambiar de interfaz)

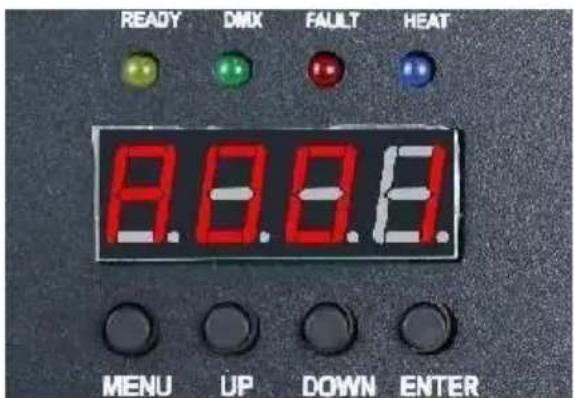

Interfaz de código de dirección

Instrucciones de operación:

Presione la tecla de confirmación para ingresar a la edición, puede seleccionar el código de dirección 001-512 y luego presione la tecla de confirmación para salir de la edición del código de dirección.

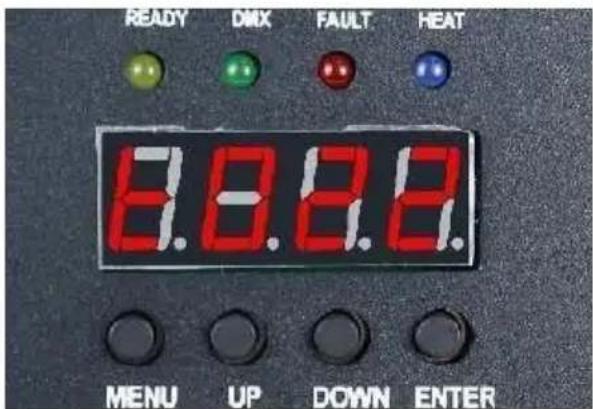

Interfaz de temperatura:

Descripción de la operación: La interfaz actual no se puede operar, solo muestra en tiempo real el estado de temperatura actual.

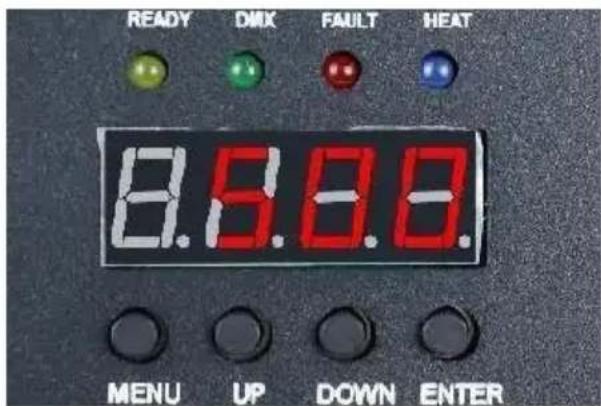

Interfaz de ajuste de temperatura de funcionamiento:

Instrucciones de operación:

Establezca la temperatura de trabajo, cuando la temperatura se caliente a la temperatura actual puede pulverizar la operación; haga clic en la tecla de confirmación para ingresar a la edición, puede elegir el rango de temperatura de 480 a grados y luego haga clic en la

de confirmación para salir del es de edición.
Interfaz inalámbrica:Recordatorio amistoso:Cuando utilice varias máquinas en una serie, designe una de máquinas como host. Aquí están las instrucciones de configura
interfaz esclava	Interfaz de host
Instrucciones de operación: La interfaz de código se muestra se muestra en la figura " Interfaz esclava ", después de que de código se muestre correctamente como se muestra en la fi Interfaz de host "; Al configurar el maestro, puede operar el ENTER " para seleccionar el estado maestro/esclavo de la má necesita configurarlo como host, la interfaz de configuración se en la Figura " Interfaz de host ", y la máquina actual se ha como host.

III. Remoto control _ Instrucciones

D: Limpieza del material;

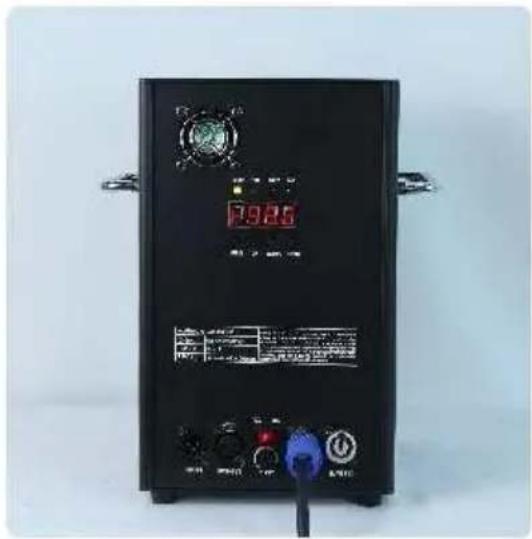

VI. Operación de la máquina paso a paso.

NO.1

Técnico Certificado de soporte y garantía electrónica
