GEBRUIKSAANWIJZING XRJ3LX2 Vevor

F1/F2 Electromagnetic valve

F1/F2 Electromagnetic valve

F1/F2 Electromagnetic valve

F1/F2 Electromagnetic valve

F1/F2 Electromagnetic valve

F1/F2 Electromagnetic valve

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLUSH-MACHINE

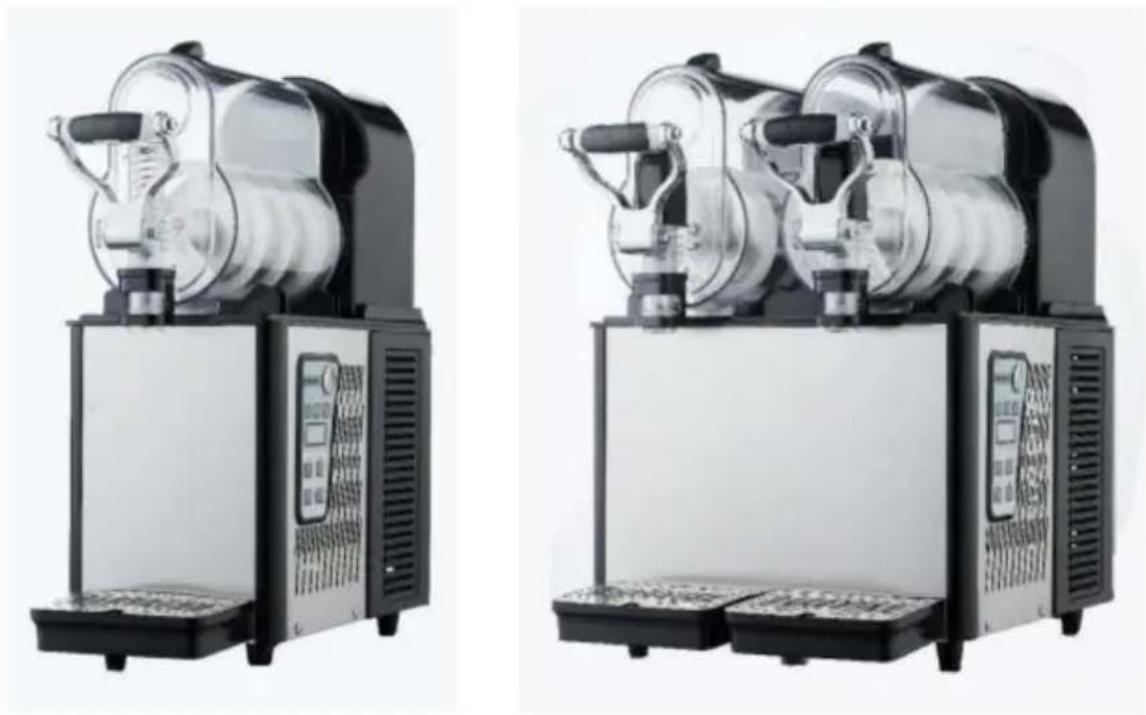

MODEL: XRJ3LX1 XRJ3LX2

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	LET OP:Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurddoor de partij die verantwoordelijk is voor de naleving, kan de rechten van de gebruiker ongeldig makenbevoegdheid om de apparatuur te bedienen!Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werkingis onderworpen aan de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusiefstoringen die een ongewenste werking kunnen veroorzaken.WAARSCHUWING:Wijzigingen of aanpassingen aan dit product zijn niet toegestaan.uitdrukkelijk goedgekeurd door de partij.verantwoordelijk voor nalevingkan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.Let op: Dit product is getest en voldoet aan dede limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van deFCC-regels: deze limieten zijn bedoeld om redelijkebescherming tegen schadelijke interferentie in een woonomgevinginstallatie.Dit product genereert, gebruikt en kan radiofrequentiestraling uitstralenenergie, en indien niet geïnstalleerd en gebruikt in overeenstemming met deinstructies, kan schadelijke interferentie met radio veroorzakencommunicatie. Er is echter geen garantie datinterferentie zal niet optreden in een bepaalde installatie. Als ditproduct veroorzaakt schadelijke interferentie met radio of televisieontvangst, die kan worden bepaald door het product uit te schakelenen verder wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigerendoor een of meer van de volgende maatregelen. • Deontvangstantenne opnieuw richten of verplaatsen. • De afstandtussen het product en de ontvanger vergroten. • Het product aansluiten op eenstopcontact op een ander circuit dan datwaarop de ontvanger is aangesloten.• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
	Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgekruiste afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Instructies

Hartelijk dank dat u voor deze slushmachine hebt gekozen. Een slushmachine is een soort machine en apparatuur die veel wordt gebruikt in de voedingsmiddelenindustrie en de horeca. Het wordt voornamelijk gebruikt om bevroren sap, melk, yoghurt en andere dranken in een sorbet te bevriezen. Deze worden vervolgens in fijne deeltjes gesneden door een schraper, gemaakt van zacht smakend sneeuwijs! Lees de volledige instructies voordat u de machine gebruikt. De informatie helpt u om de best mogelijke resultaten te behalen.

Inhoud

1. Inleiding

1.1 Fabrikant

1.2 Operator

1.3 Handmatige distributie

1.3.1 Functie en inhoud

1.3.2 Voor wie is de handleiding bestemd?

1.3.3 Hoe de handleiding te bewaren

1. Beschrijving van de machine

2.1 Gebruik

2.2 Hoofdcomponent 2.3
Technische gegevens
2.4 Bedieningspaneel
3. Veiligheidsinstructies
4. Transport en opslag 4.1 Verpakking
4.2 Transport
4.3 Opslag 5. Installatie

5.1 Onderdelenlijst
5.2 Plaats voor installatie
5.3 Omgaan met verpakkingsmateriaal
5.4 Stroom aansluiten
6. Bediening
6.1 Materiaal voorbereiden en gelijkmatig roeren 6.2

Een 1-koms slushmachine starten Model: XRJ 3L*1 6.3 Een 2-koms

slushmachine starten 6.4 Slush afgeven 6.5

Noodgeval 7.1 Kom

leegmaken 7.2 De

afgiftekraan

demonteren 7.3 Kom eruit halen en afdekken

7.4 Onderdelen reinigen en

desinfecteren 7.6

Reinigingsstap 7.7 Lekbak

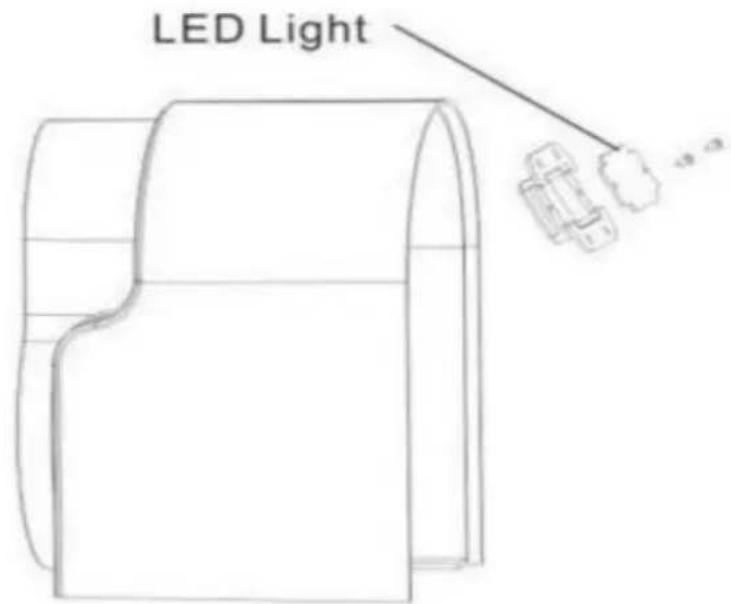

reinigen 7.8 Lamp

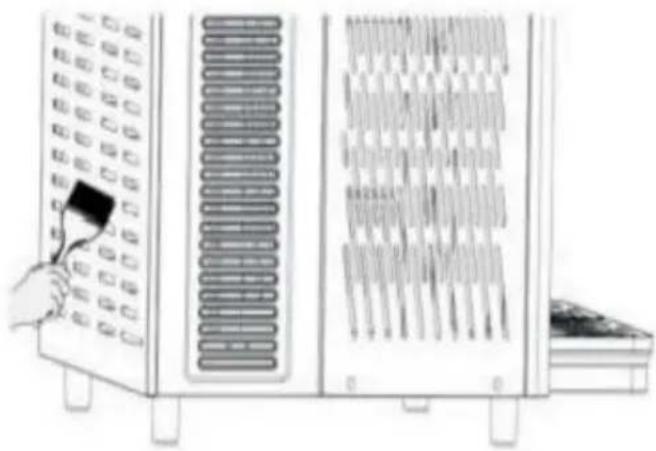

vervangen 7.9 Condensor reinigen

7.9.1 Condensor van slushmachine met één kom reinigen 7.9.2

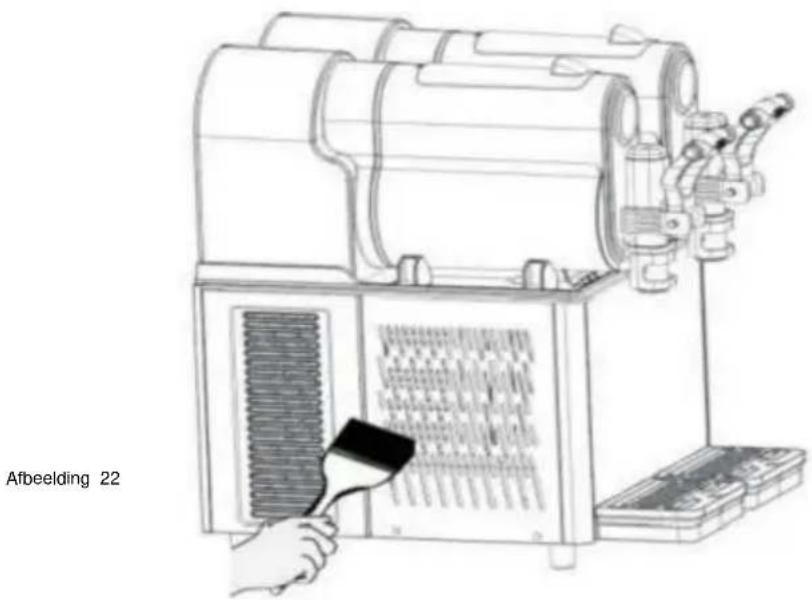

Condensor van slushmachine met twee kommen reinigen 7.10

Gepland onderhoud

1. Afvalverwerking 9.

Problemen oplossen

9.1 Foutcodes en oplossingen voor slushmachines

9.1.1.Wanneer de temperatuur is aangesloten, wordt "LL" weergegeven. 9.1.2 De
temperatuur is kortgesloten en er wordt "LL" weergegeven.
9.1.3 Wanneer de netspanning te hoog is, stopt de machine met werken en genereert een alarmcode
"E1 Err"
9.1.4.Wanneer de netspanning te laag is, stopt de machine met werken en genereert een alarmcode
"E2 Er"
9.1.5. De gemeten motorstroom is te hoog, het stroomkanaal genereert een alarm en beschermt
tegen uitschakeling, de weergavecode is E3 Err 10. Intelligent elektronisch klepsysteem 11.

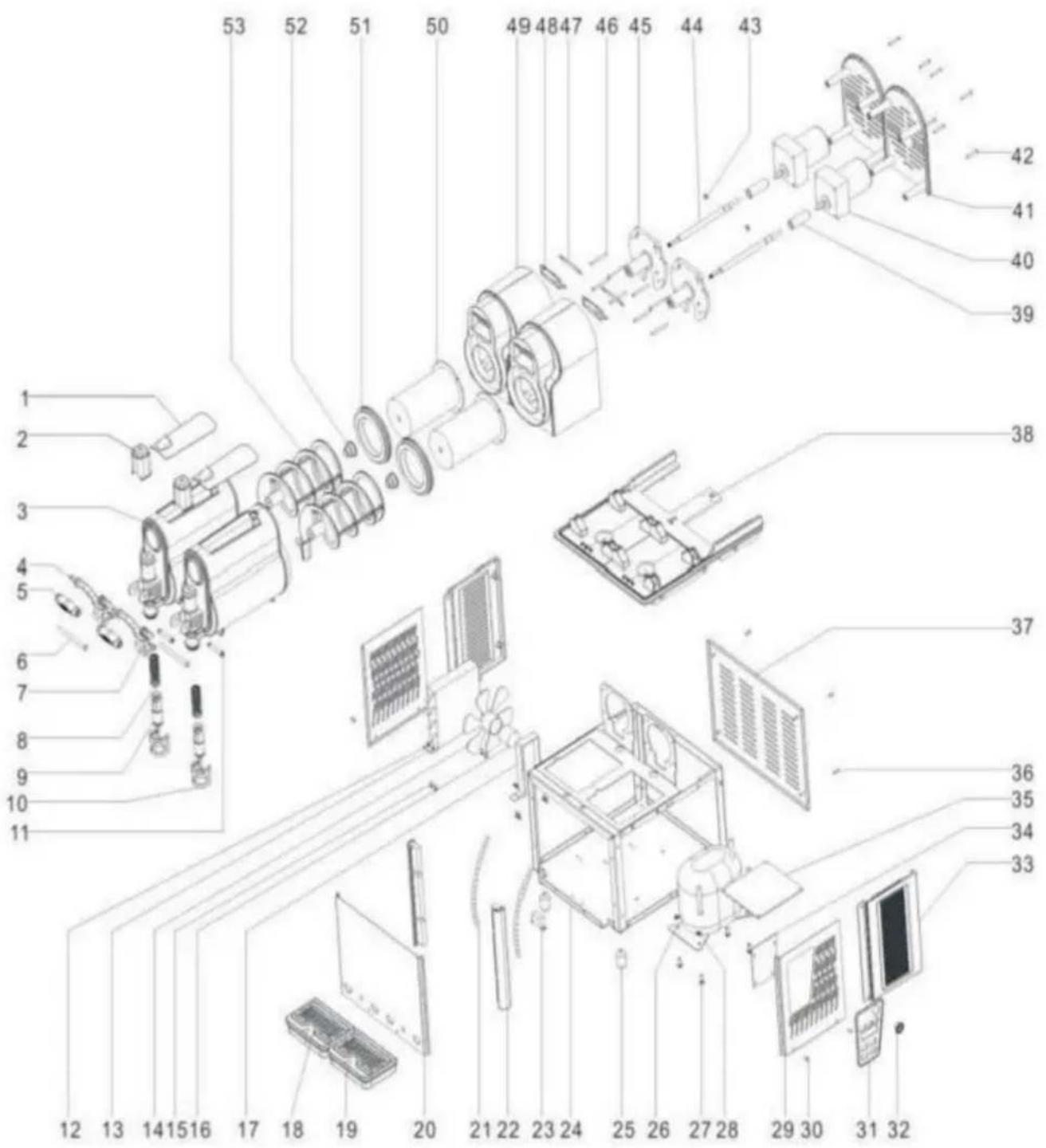

Explosievendiagram van slushmachine

1. Inleiding

1.1 Fabrikant De gegevens

van de fabrikant staan op het identificatieplaatje

1.2 Operator

Afhankelijk van de toepassing zijn er twee soorten personen.

Gebruiker

In overeenstemming met de gezondheidsnorm worden mensen getraind in dwangtechnieken,

Weet alles over het distribueren van slush nadat u deze handleiding hebt gelezen:

Plaatsen en wisselen van slushmachine. Correct doseren van de producten.

Het schoonmaken van de slushmachine

Gespecialiseerde technische mensen

Deze handleiding bestudeerd en geleerd hoe u deze slushmachine moet installeren, gebruiken en onderhouden;

Bij een ernstig defect kan de slushmachine worden gerepareerd en moet deze handleiding goed worden gevolgd

Beheers alle informatie uit de handleiding en kan de diagrammen en grafieken correct uitleggen.

Beschik over belangrijke

kennis over hygiène, voorkom ongevallen en ken de technische en veiligheidsnormen. Heb ervaring in het bedienen van dit soort slushmachines.

Masterbehandelingsmaatregel voor noodgevallen. Ind gescheiden veiligheidsvoorziening en gebruik de machine correct

Mensen die niet aan bovenstaande vereisten voldoen, mogen de machine niet gebruiken.

1.3 Handmatige distributie

Gebruikers dienen deze handleiding zorgvuldig te lezen alvorens deze te gebruiken.

1.3.1 Functie en inhoud

Bied essentiële informatie over het gebruik en de installatie van

1.3.2 Voor wie is de handleiding bestemd?

Gebruikers en gespecialiseerde technici.

Deze handleiding is een onlosmakelijk onderdeel van de machine.

Het moet dus bij verkoop aan de koper geleverd worden.

1.3.3 Hoe de handleiding te bewaren

De handleiding moet in de buurt van de machine worden bewaard en intact en vrij van

2. Beschrijving van de machine

2.1 Gebruik

Deze machine wordt speciaal gebruikt voor het maken van slush. Als het wordt gebruikt om zuivel en andere voedingsmiddelen te maken, moet de temperatuur van het kommateriaal worden getest en moet deze voldoen aan de huidige regelgeving en standaard van de machine

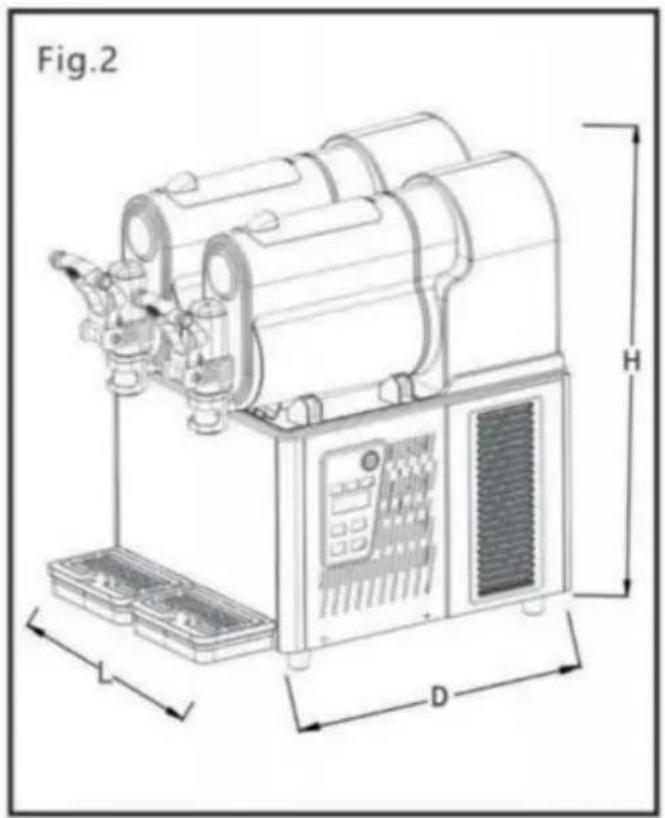

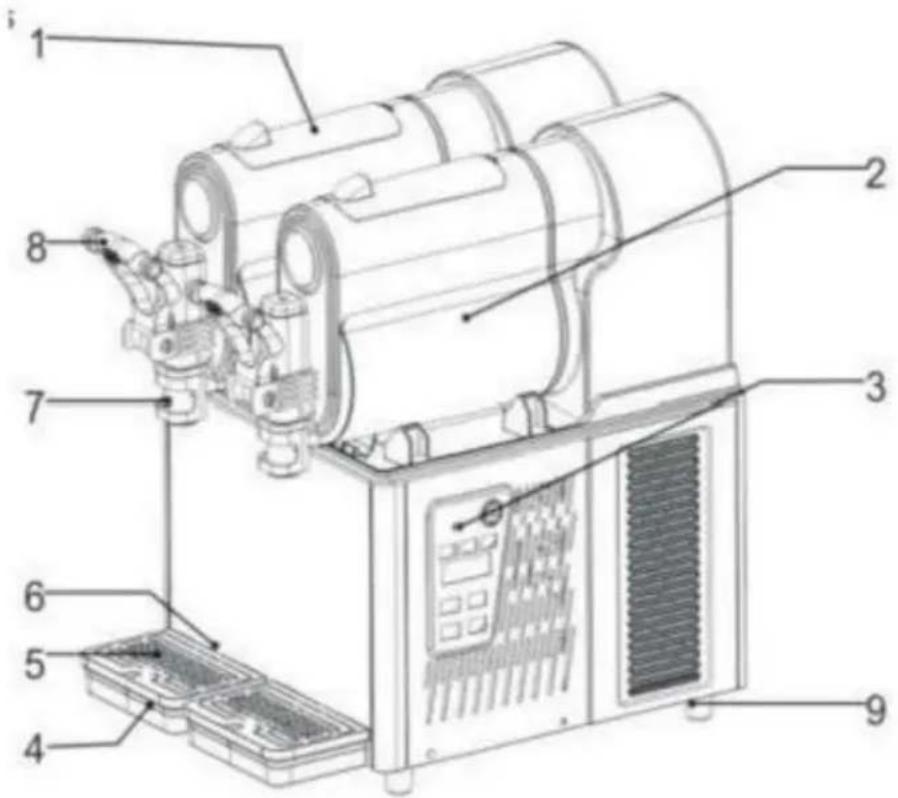

2.2 Hoofdcomponent

1. Komvormig dak2. Kom3. Bedieningspaneel4. Lekbak 5.Deksel lekbak

6. Afvoerslang7.Tik8.Handvat9.Machinevoet

In deze handleiding betekenen de items het volgende:

XRJ3LX1, slushmachine met één kom

XRJ3LX2, slush met twee kommen machine

Modus	XRJ3LX1	XRJ3LX2
MaatLengte*B*H (CM)	20X51x52	36X51x51,5
Nettogewicht (kg) (kom leeg)	Zie naamplaatje
Vermogen (w)	Zie naamplaatje
Vloeistoftemperatuur	Min: 20ÿ/68ÿ Max: 32ÿ/89ÿ
Schaal	1	2
Kom (L)	3	6
Bedrijfsgeluid	<65 decibel
Klimaat	N

Elke wijziging of verhoging moet worden goedgekeurd en uitgevoerd door Vervaardiging.

2.4 Bedieningspaneel

Afb.3

SLUSH MACHINE Bowl 8:8:8:8 + LIGHT - SET

3. Veiligheidsinstructies

Onderdelen van slushmachines en installatie van condensors, slush

machine probleemoplossing uitsluiting en onderhoud aan

worden bediend door professionele mensen van de fabrikant die verwante

ervaring. Zonder ervaren mensen die toezicht houden of

begeleidend, slushmachine kan niet worden gebruikt door gehandicapten, verstandelijk

gehandicapten, mensen met een gebrek aan ervaring en kennis

Kinderen moeten voorzichtig zijn als ze in de buurt van de machine spelen.

Wanneer de draad van de machine gebroken is, moet deze door de fabrikant worden vervangen professionals of mensen met relevante ervaring.

Wanneer het machinaal is geschraapt, moet het worden afgeleverd en verwerkt door de desbetreffende autoriteit instelling

4. Transport en opslag

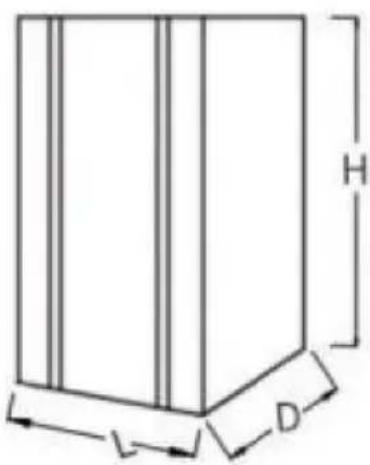

4.1 Verpakking

Houten doos, gevormd schuim en verzamelobject.

Verpakkingsgrootte (bij benadering)

	Breedte	Diepte (D)	Bocht(H)
XRJ3LX1	(L) 310mn	700mm	720mm
XRJ3LX2	460mm 695mm		740mm

Opmerkingen: verpakkingsgrootte en gewicht zijn bij benadering.

4.2 Vervoer

Omhoog houden en door minimaal twee personen dragen.

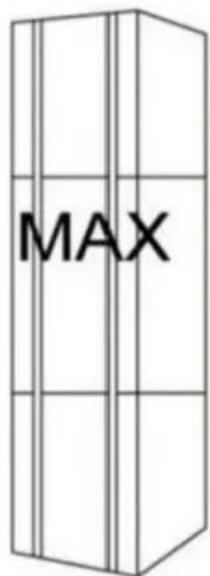

4.3 Opslag

Let op: breng niet meer dan drie lagen aan.

MAX

Figuur 5

5. Installatie

De slushmachine moet binnenshuis worden geïnstalleerd op een harde en vlakke ondergrond met voldoende licht en ventilatie (de helling van de ondergrond mag niet meer dan 2 graden bedragen).

5.1 Onderdelenlijst

Na het reinigen en ontsmetten moeten alle in de handleiding aangegeven onderdelen worden ingesmeerd met smeerolie.

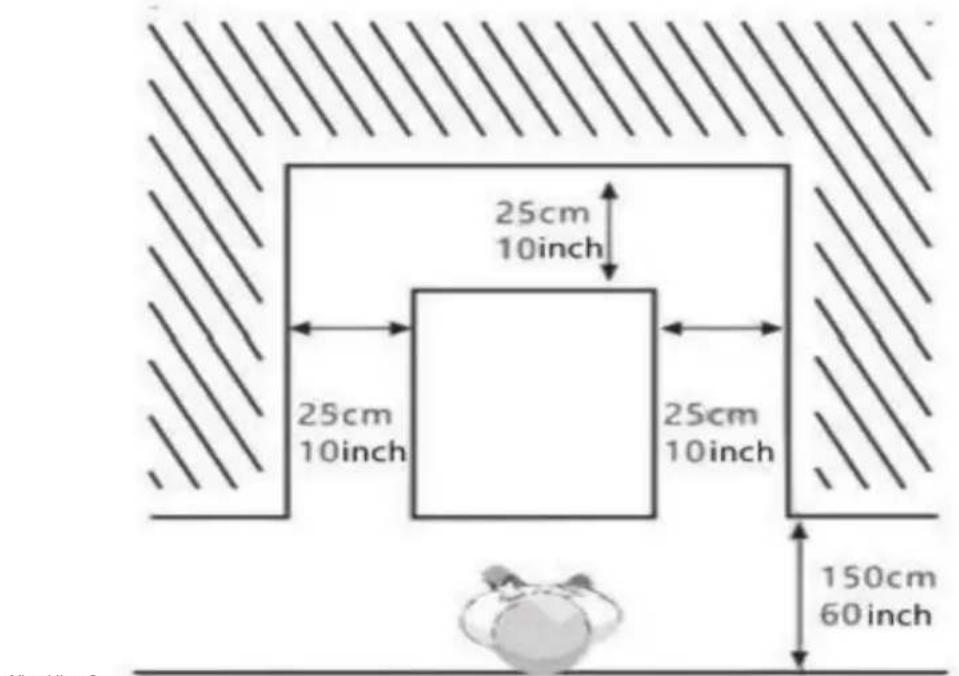

5.2 Plaats voor installatie De

installatiepositie moet van tevoren worden gepland; De installatieplaats

moet hard en vlak zijn. De installatieomstandigheden zijn

voldoende licht en ventilatie en schoon; Er is ook een stopcontact nodig; De installatieafstand tot andere objecten zie

onderstaande figuur 6.

25cm 10inch 25cm 10inch 25cm 10inch 150cm 60inch

Afbeelding 6

5.3 Omgaan met verpakkingsmateriaal Verwerk

verpakkingsmateriaal apart volgens de lokale regels. Wij raden u aan het te bewaren om het in de toekomst opnieuw te verpakken en te verzenden.

5.4 Stroom aansluiten

Zorg ervoor dat de slushmachine uit staat voordat u de stroom aansluit. Sluit hem vervolgens aan op stroom aansluiten.

Gegevens zijn te vinden op het typeplaatje aan de achterzijde van de machine.

Waarschuwing: De contactdoos moet binnen handbereik van de gebruiker worden geplaatst om

Trek in noodgevallen snel de stekker uit het stopcontact, zonder dat u ander gereedschap hoeft te gebruiken.

6. Bediening

Waarschuwing

Frozen Drink(Percentage of juice powder: ≥10%)	SLS 0132°F~44.6°F (0°C~7°C)
Slushy(Percentage of sugar: ≥15%)	SLS 02 - SLS 0528°F~23°F (-2.2°C~-5.2°C)
Margarita Wine Slush(Percentage of liquor :10%-45%)	SLS 06 - SLS 1521°F~9°F (-6.2°C~-13°C)

Opmerking:

1. Onder drank wordt doorgaans een alcoholpercentage van 40% verstaan.
2. De SLS xx knippert wanneer de versnelling is aangepast en de machine zal automatisch de instelling opslaan na 5
   seconden. Daarna stopt het display met knipperen en de temperatuur van de vloeistof in de cilinder wordt weergegeven in de vorm van Fancy Celsius, bijv.xx F.
3. Wanneer de temperatuur in de kommen erg laag is, zal er glazuur op komen de buitenkant van de kommen, wat normaal is.
4. Bij lage temperaturen kan de tuit bevriezen. Gooi gewoon een borstel in de richting van de tuit en de slush/margaritawijn/ijs zal er goed uitstromen.

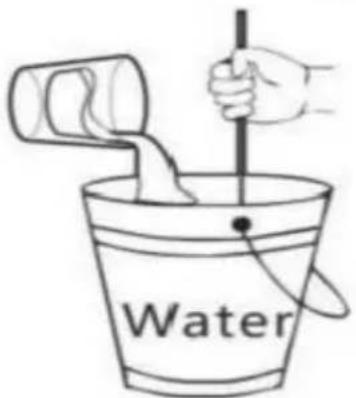

6.1 Materiaal voorbereiden en gelijkmatig roeren

Werken onder leiding van de fabrikant;

Verdun en roer de geconcentreerde vloeistof met water in een bak

Het suikergehalte van het mengsel moet >15%

zijn, een lager gehalte zal de vijzels en tandwielmotoren beschadigen

Water

Afbeelding 7

Als u alcoholische slush wilt maken, giet u het juiste percentage alcohol in de container, afhankelijk van uw behoeften. Verwijder het deksel

zoals hieronder beschreven: 1. Til het

bovenste deksel op;

1. Giet het materiaal in kommen

Waarschuwing

Er mag geen hete vloeistof in worden gedaan (hete vloeistof betekent dat de temperatuur hoger is dan 40ÿ)

Het materiaalniveau mag de maximale hoogte niet overschrijden 3.

Sluit het bovenste deksel nadat u het materiaal hebt gegoten

1. Waarschuwing: Doe het materiaal in kom 2 voordat u de stroom aansluit of de machine start. Het materiaal mag niet alleen uit water bestaan.

2. Waarschuwing: Het verbod op het aaien van de hand in de kom-machine werkt

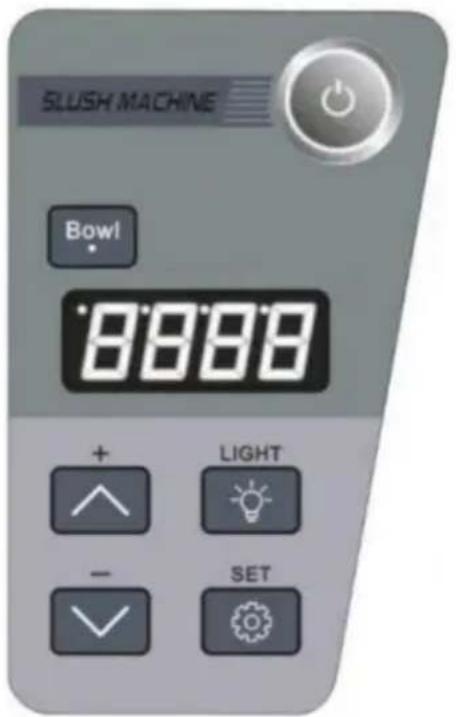

6.2 Een slushmachine met 1 kom starten Model: XRJ3LX1 De volgende

bedieningselementen bevinden zich op het paneel:

A. Hoofdschakelaar : Wordt gebruikt om de stroomtoevoer naar de hele machine.

B.Lichtschakelaar ^LIGHT yHiermee wordt het licht aan- en uitgezet.

C. Reinigingsfunctie: Voeg vooraf het juiste water toe en klik vervolgens op de

"SET"-schakelaar totdat het display "CLEAN" weergeeft, wat betekent dat het open is Schoon systeem. Na het schoonmaken,

Klik op de SET-schakelaar nogmaals, het display toont "UIT" wat betekent

Sluit Clean System. Wanneer de scheuren niet schoon zijn, gebruik dan de meegeleverde handdoek om eventueel achtergebleven vuil te verwijderen en eventuele watervlekken weg te vegen.

D. Slush/Margarita Wijn Slush/IJs/Bevroren Drank Functie: Houd

door op de SET-schakelaar te klikken display toont SLS dat wordt gebruikt om in te schakelen Slush-systeem.

Dan kunt u op "+" klikken om slush/ijs te maken

harder en kan ook op "_" klikken. De om slush/ijs zachter te maken. De machine slaat de instelling automatisch op na 5 seconden.

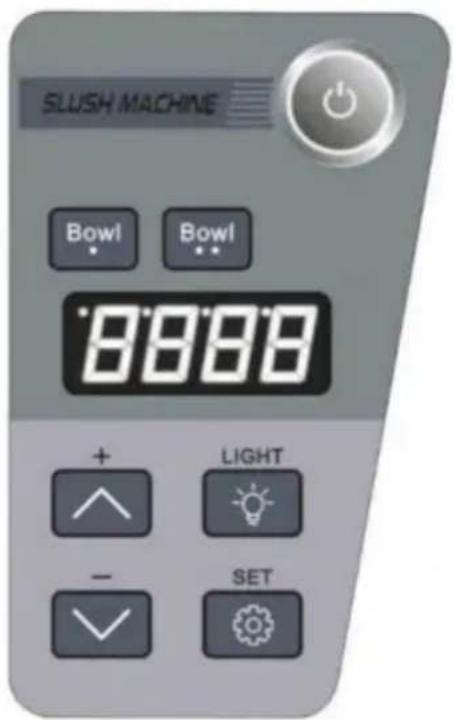

6.3 Een 2-koms slushmachine starten Model: XRJ3LX2

De volgende bedieningselementen bevinden zich op het paneel:

A. Hoofdschakelaar : Wordt gebruikt om de stroomtoevoer naar de hele machine.

B.Lichtschakelaar : Wordt gebruikt om het licht aan/uit te zetten

C. Reinigingsfunctie: Voeg vooraf voldoende water toe,

klik dan op kom 1 Bowl of kom2 Bowl om de kom te selecteren die u wilt

bedien. Blijf dan op de "SET"-schakelaar klikken en er verschijnt "CLR", wat open betekent

, tot het display

Clean System. Klik na het schoonmaken op de SET-schakelaar, het nogmaals, de display toont "OFF", wat betekent dat Clean System gesloten is. Hetzelfde geldt voor het bedienen de andere kom. Als de scheuren niet schoon zijn, gebruik dan de meegeleverde handdoek om schoon te maken Verwijder het resterende vuil en veeg eventuele watervlekken weg. D. Slush/Margarita Wijn Slush/IJs/Bevroren Drank Functie: Eerste

klik kom1

of kom 2

om de kom te selecteren die u wilt bedienen.

Blijf dan op de SET-schakelaar klikken

totdat het display SLS weergeeft dat

wordt gebruikt om Slush System in te schakelen. Dan kunt u op "+" klikken maken

slush/ijs harder en kan ook klikken op "_" room zachter. De machine slaat de instelling automatisch op na

om slush/ijs te maken

5 seconden. Hetzelfde geldt voor het bedienen van de andere kom.

6.4 Slush afgeven

Trek de hendel naar beneden, de modder zal uit de kom stromen

Let op: als u voor de eerste keer of na een lange stop slush verspreidt,

extruderen en een beetje weggooien en dan aan klanten verdelen.

6.5 Noodgeval

Waarschuwing: in noodgevallen moet de machine worden uitgeschakeld door de stroom uit te schakelen.

knop en schakel de stroom uit.

Als het bevroren is, schakel dan de stroom uit en vraag om gespecialiseerde mensen om het te behandelen. Als er brand is, ruim het dan op.

in de buurt en vraag om professionals.

7. Reiniging en onderhoud

Voordat u externe onderdelen schoonmaakt of onderhoudt, dient u ervoor te zorgen dat:

Zet de schakelaar uit en haal de stekker eruit.

Alle schoonmaak- of onderhoudsbeschermingsmiddelen moeten

draag (handschoenen.bril chanson) op basis van de lokale veiligheidsnorm

Ga bij het schoonmaken of onderhouden als volgt te werk.

Draag beschermende handschoenen tegen een

ongeval. • Gebruik geen oplosmiddelen of ontvlambare stoffen.

- Gebruik geen harde of metalen spons om de machine of onderdelen schoon te maken

- Spuit geen vloeistof in de buurt. • Was geen

onderdelen in de boeg! • Droog geen

onderdelen in een oven of magnetron. • Dompel de machine niet onder in water.

- Spuit het water niet rechtstreeks op de machine. • Er kan warm water

en een schoonmaakmiddel worden gebruikt (volgens de plaatselijke wetgeving en regels)

"Zorg er na afloop voor dat alle beschermende afdekkingen en beschermingen die aanwezig zijn, verwijderd of geopend en teruggestuurd, waarbij de verpakking goed is vastgezet.

Er moet zorgvuldig en met kracht worden omgegaan met de netheid en hygiène, gebaseerd op lokale norm om gekwalificeerde slush te garanderen

Schoonheid en hygiène moeten zorgvuldig en met kracht worden toegepast

op basis van de lokale norm om te zorgen dat de slush Bowl gekwalificeerd is

ten minste dagelijks schoongemaakt en in overeenstemming met de lokale wetten en voorschriften En schoonmaaktijden kunnen worden toegevoegd op basis van verschillende producten Meer informatie, raadpleeg de fabrikant. Als de machine niet in de war raakt

Maak de verdeelkranen dagelijks schoon met een schone doek.

Hoewel de onderdelen van de machine van roestvrij staal, kunststof en rubber zijn

gemakkelijk schoon te maken en ook de vorm is goed, het is nog steeds noodzakelijk om bacteriën te voorkomen

en schimmelreproductie door halfweg schoonmaken. Wanneer de stekker er niet uit wordt getrokken uit of de totale schakelaar staat in de downstate. Reinig de onderhoudsapparatuur niet machine.

7.1 Lege kom

Maak de kom leeg voordat u hem schoonmaakt

Als het de eerste keer is dat u het gebruikt, hoeft u het niet leeg te maken.

In deze handleiding wordt slechts één kom als voorbeeld uitgelegd

De werking van andere kommen is hetzelfde, gebaseerd op de bijbehorende knoppen

Zet de kom op de "schone stand" en giet het materiaal er vervolgens uit.

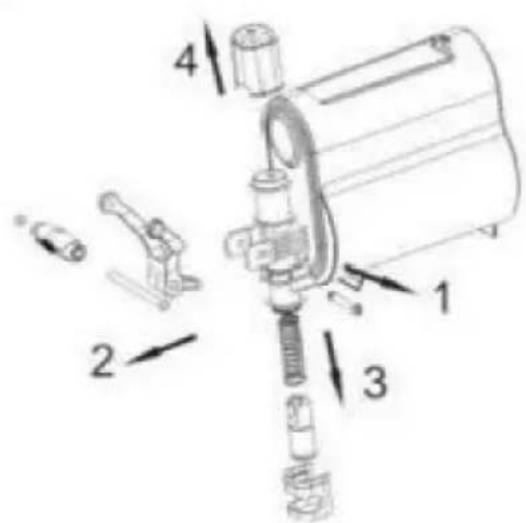

7.2 Demontage van de tapkraan

Demonteer de kranen niet als er producten of vloeistoffen in de kommen zitten.

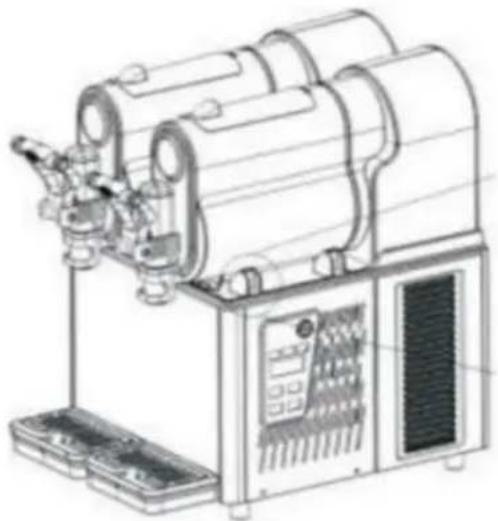

7.3 Kom en deksel eruit halen

Verwijder elke kom om het apparaat schoon te maken.

Haal de kom eruit zoals hieronder beschreven

1. Til de bovenklep omhoog en verwijder deze. Trek de tank omhoog en

naar buiten om het volledig uit zijn zitting te verwijderen.

1. De moer losdraaien.

3.Uitneemroerder en de afdichting van de roerder. Zie Afb.10.

7.4 Onderdelen reinigen en desinfecteren

Alle gedemonteerde onderdelen dienen grondig gereinigd te worden

Belangrijk: De schoonmaakmethode is in overeenstemming met de huidige lokale hygiënevoorschriften.

standaard.

Volg onderstaande instructies:

Giet water in de container. Meng het ontsmettingsmiddel met water (voeg 2% natrium toe) (huichelaar tot water)

Maak de kom, het deksel en de verdamper grondig schoon met een spons met ontsmettingsmiddel met water grondig

Voeg ontsmettingsmiddel toe aan een andere container.

Leg gedemonteerde onderdelen 30 minuten in ontsmettingsmiddel. Reinig opnieuw met water. diepgaand.

Maak de onderdelen droog.

Monteer de machine volgens de instructies van 7,5.

Maak het dak schoon met een spons met ontsmettingsmiddel en raak de immateriële gevoelens kwijt.

de onderkant 2-3 keer met water met de spons. Leg de cover op een schoon gebied en droog het met een doek.

Verbied het schoonmaken met water of

desinfecteren voordat u de cover verwijdert.

7.5 Gereinigde onderdelen opnieuw

monteren Alle gedesinfecteerde onderdelen moeten voorzichtig weer in elkaar worden gezet. Sommige onderdelen moeten worden gesmeerd om normaal te kunnen functioneren.

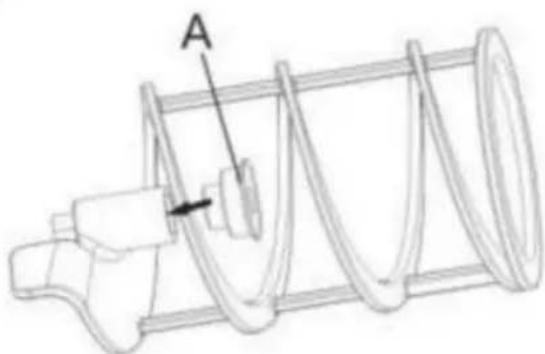

Pakking (A) op roerder. zie Afb.12

Afbeelding 12

Belangrijk: Controleer de pakking regelmatig als deze kapot is. Vervang een nieuwe. Vervang de pakking (A) minimaal een keer per jaar.

Afbeelding 13

Nadat de pakking (A) is geïnstalleerd, smeert u de binnenkant van de pakking (A) in met het meegeleverde vet. Zie Afb.

13

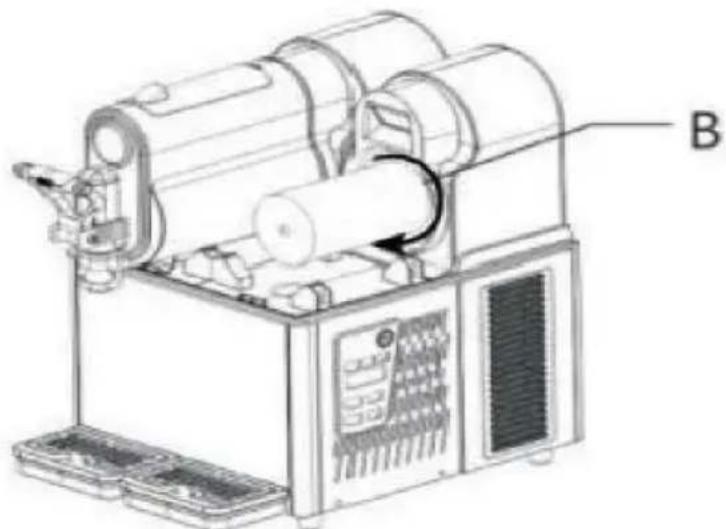

Installeer de afdichting (B), smeer het gehele oppervlak in met vet zoals aangegeven met de pijlen. Zie Afb. 14.

Roerstaafje in de oven zetten

Let op: Plaats de roerder op de juiste plaats.

Zie fig. 14-1

Vervang de afdichtring. Wanneer een motoronderdeel lekt, moet u de afdichtring vervangen. Haal de motorbeugel eruit die aan de motor is

bevestigd en vervang vervolgens de kopafdichtring (ring van de as, afdichting van de as). Bij het vervangen moet u wat vet toevoegen. Installeer vervolgens de motorbeugel die aan de motor is bevestigd.

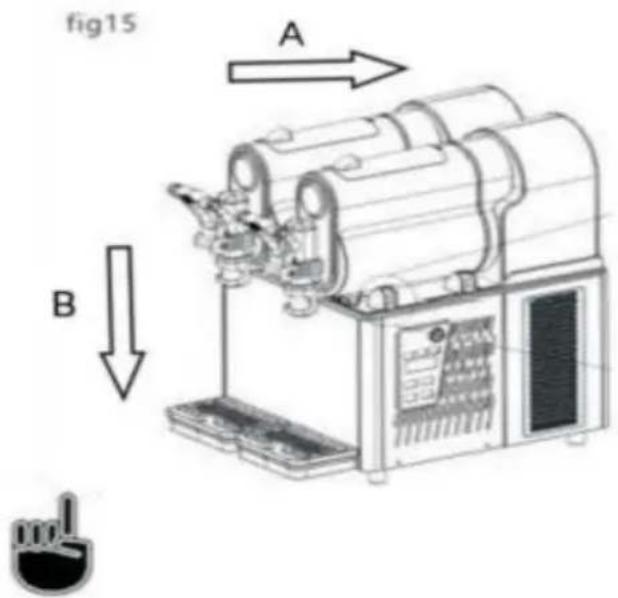

De roerder is gerepareerd en de kommen zijn geïnstalleerd zoals in Afb. 15.

fig15 A B

Let op: Plaats de kommen op de juiste plaats.

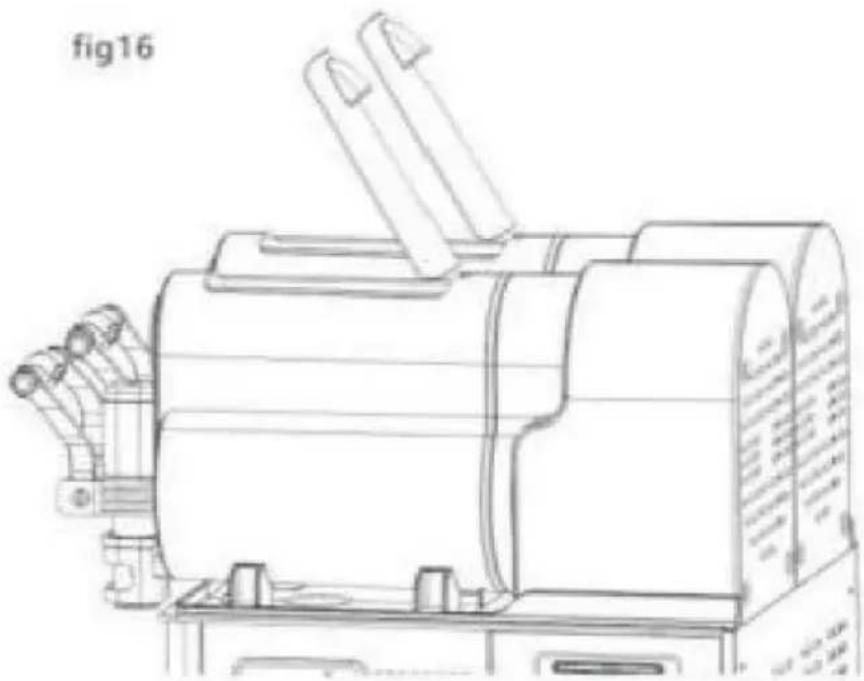

Installeer het dak zoals afgebeeld in Fig16

Druk het bovenste dak naar beneden totdat het past.

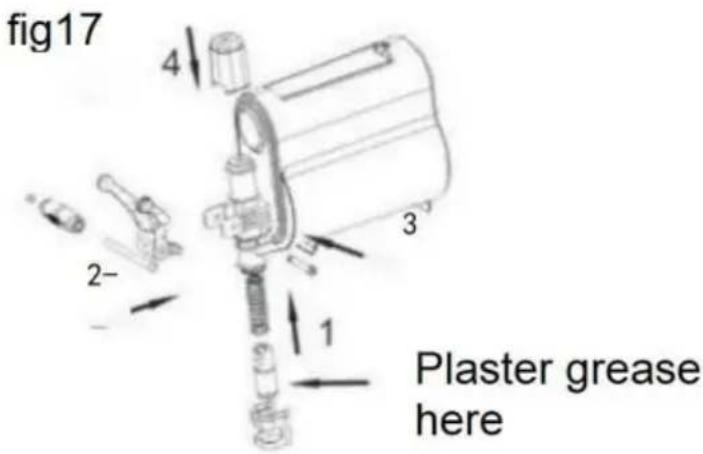

Installeer de kranen volgens onderstaande instructies, zie Afb. 17 1.

Smeer ze volledig in met vet.

1. Plaats de schroef wanneer de kranen stabiel staan.

Let op: Installeer alle onderdelen volgens de instructies van de figuren. Pas toe

Goed invetten om lekkage van vloeistof te voorkomen.

7.6 Schone stap

Voordat u deze machine gebruikt, moet u de onderstaande reinigingsstappen uitvoeren

1. Vul de kom volledig met water.
2. Start de machine alleen in de reinigingsmodus en roer gedurende 5 minuten
   Stop de machine en open de kraan om de containers schoon te maken.

7.7 Lekbak schoonmaken

De lekbak moet dagelijks worden geleegd en schoongemaakt

Let op: Alle lekbakken van de machine moeten worden schoongemaakt. De lekbak moet worden schoongemaakt.

leeggemaakt en schoongemaakt worden.

Lekbak eruit halen door deze van bovenaf op te tillen.

Was de bakplaat en het rooster apart met lauw water. Droog alle

onderdelen.Plaats de lade terug op zijn plaats en druk deze vast aan de machine.

Plaats het rooster opnieuw bovenop de lade

Wanneer de machines stilstaan, maak de onderdelen dan schoon met een natte doek en droog ze af.

7.8 Lamp vervangen

Alleen wanneer de stroomtoevoer naar de machine wordt onderbroken, kan de losgekoppelde lamp worden vervangen

Open volgens onderstaande afbeelding het kleine achterpaneel en vervang de LED

lamp, plaats het paneel terug nadat het gemonteerd is en controleer of het goed gesloten is.

Alleen professionals kunnen condensor reinigen. Zij kennen alle bedieningsstappen

goed gebruik makend van het benaderende apparaat en strikt de plaatselijke wet- en regelgeving naleven

De condensor moet regelmatig worden schoongemaakt.

Waarschuwing: Het scherpe oppervlak van de machine kan hierna de veiligheidsrisico's met zich meebrengen.

beschermingsonderdelen. Vuile condensor verzwakt de machinefunctie.

De condensator is zichtbaar nadat de veiligheidsonderdelen zijn verwijderd.

Ook al is er maar één plaat (voor-, achter- of zijkant) niet geïnstalleerd,

machine is ook verboden om te gebruiken. Operator verboden om condensor schoon te maken

Beschermingsonderdelen moeten worden gepositioneerd met schroevendraaiers

7.9.1 Condensor van een slushmachine met één kom reinigen

Voor het bevestigen en demonteren van veiligheidsonderdelen zijn schroevendraaiers nodig.

1. Losse schroef van het zijpaneel.

2.Zijpaneel eruit halen

1. Demonteer de veiligheidsbeschermingsonderdelen. Borstel stof van het condensoroppervlak

met droge borstel als Fig21

Afbeelding 21

Na het reinigen van de condensor, de veiligheidsbeschermingsonderdelen terugplaatsen

7.9.2 Condensor van slushmachine met twee kommen reinigen

Volgens de volgende instructies: 1. Maak de 3 schroeven van de achterplaat los

1. Draai de 5 schroeven van de zijplaat los.

2. Verwijder het zijpaneel.

Demonteer de veiligheidsbeschermingsonderdelen.

Veeg het stof van het condensoroppervlak met een droge borstel, zoals hieronder.

7.10 Gepland onderhoud

Deze machine moet regelmatig (minimaal 1 keer per jaar) door professionals worden onderhouden.

jaar).

Regelmatig onderhoud kan ervoor zorgen dat de machine en de onderdelen ervan in goede veiligheid zijn staat

Alle kapotte onderdelen dienen vervangen te worden door onderdelen van de originele fabrikant.

Wanneer onderdelen van de machine defect zijn of kapot zijn, is het verboden om de machine te gebruiken.

De gebruiker kan de machine niet zelf onderhouden

8. Afvalverwerking

Elektronisch afval moet worden verwerkt volgens 2002/96/EG

Maar afval moet worden ontmanteld en geclassificeerd en bruikbare onderdelen moeten worden gerecycled. De

bovenstaande prullenbak herinnert mensen eraan om afval te classificeren. Afval op de juiste manier behandelen beschermt ons milieu.

1. Problemen oplossen

Probleem	Mogelijke problemen	Oplossing
Kan niet draaien op de machine	Geen ingangsvermogen	Steek de stekker in het daarvoor bestemde stopcontact
	Niet op de schakelaar gedrukt	Druk op de schakelaar
Lekkende uitlaat	Outlet zonder vaseline	Vaseline op het stopcontact aanbrengen
	Stopcontact kapot	Verander het stopcontact
Lekkende kom	De kom mag niet in de installatie worden geplaatst geschikte positie	Controleer de kom positie
	Geen vaseline op de afdichtring van de kom	Vaseline op de afdichting aanbrengen ring
	Slechte afdichtingsring	Vervang de afdichtring
De roerder niet werkend	De hoofdschakelaar niet aanzetten	Zet de hoofdschakelaar aan schakelaar
	Kom binnenin bevriezen	Van de hoofdleiding aflopen schakelen en het ijs latensmeltend
De machine geen slush maken	de hoofdschakelaar niet aanzetten	Zet de hoofdschakelaar aan schakelaar
	Niet overschakelen naar de "SLS"-modus	Draai naar de "SLS"-modus
	Hartzeer is niet geschikt	Pas de dikte van de slush aan
	Condensor te vuil/slechte ventilatie	Maak de condensor schoon
	Slushmachine-aanpak in de hete positie	Zet de machine op een koele positie
De roerder maakt lawaai	Slechte installatie van de afdichtring van de roerder	Controleer en vervang de zeevaart
	Geen vaseline op de afdichtring of de afdichtring is kapot	Voeg Vaseline of vervang de afdichtingsring
Geen smeltende sneeuwuit het stopcontact komen	Kom binnenin bevriezend smelten	Schakel de hoofdschakelaar uit schakelen en ijs laten smelter

9.1 Foutcodes en oplossingen voor slushmachines 9.1.1.Wanneer

de temperatuur is aangesloten, wordt "LL" weergegeven. Controleer of de

temperatuursensor goed is geïnstalleerd of dat de verbindingsdraad beschadigd of gebroken is.

Vervang de temperatuursensor.

9.1.2 De temperatuur is kortgesloten en geeft "LL" weer

Controleer of de temperatuursensor goed is geïnstalleerd, of de draadloze verbinding

beschadigd is en niet met elkaar is verbonden, of dat de temperatuur die door de temperatuursensor

wordt gemeten hoger is dan 60ÿ. Vervang de temperatuursensor.

9.1.3 Wanneer de netspanning te hoog is, stopt de machine met werken en genereert een alarmcode "E1 Err"

9.1.4.Wanneer de netspanning te laag is, stopt de machine met werken en genereert een alarmcode "E2 Er"

1. Het wordt aanbevolen dat klanten een spanningsstabilisator kopen, zodat de spanning kan worden gebruikt

binnen een redelijk bereik 2.

Wijzig de spanningsalarmparameters zonder een spanningsalarm te genereren I. Druk in de ingeschakelde toestand lang op de knop "Instellingen" gedurende 3 seconden om het instellingenmenu te openen, en het venster knippert als

II. Klik vervolgens op de knop "Instellingen", het venster knippert als

II. Klik vervolgens op de knop "Slush softness" om de waarde op 0 te zetten
IV. Wacht tot het display niet meer knippert, wat aangeeft dat de instelling succesvol is

9.1.5. De gemeten motorstroom is te hoog, het stroomkanaal genereert een alarm en beschermt tegen uitschakeling, de displaycode is E3 Err.

1. Als de mengas geblokkeerd is en de uitschakelbeveiliging is ingeschakeld, start deze na 5 minuten automatisch opnieuw

op. 2. Als

de motor kapot is en heel langzaam draait of niet kan draaien, moet u een nieuwe motor plaatsen. 3. Wijzig dus

de parameters van het motorstroomalarm en stop als er geen alarm afgaat, en controleer vervolgens of de motor draait.

I. Druk in de werkende staat 3 seconden lang op de knop "Instellingen" om het instellingenmenute openen, het venster knippert als

II. Klik vervolgens op de knop "Instellingen", het venster knippert als

III. Klik vervolgens op de knop "Instellingen", het venster knippert als

IV. Klik vervolgens op de knop "slush softness" om de evaluatie op 0 in te stellen

V. Wacht totdat het display niet meer knippert, wat aangeeft dat de instelling succesvol is.

F1/F2 Electromagnetic valve

1. Explosief diagram van slushmachine


Code		CodeOnderdelen Naam	Onderdelen Naam
1	Dak		Paneel29
2	Het dak voor handvat	30	Bevestigingsschroef voor zijplaat
3	Tank	31	Bedieningspaneel
4 De	hoofdpen van de hand lo 32		Schakelaar
5	Hendel	33	Achterpaneel
6	Pin van het handvat	34	PCB-bord
7	Sleutelbeugel	35	Afdruiprek
8	Lente	36	Plaatmoer
9	Plunjer	37	Achterbord
10	De afdekking van het handvat	38	Bodempaneel voor 2 tanks
11	Bankschroef van de handgreep	39	Koperen struik
12	Zeskantmoer	40	Motor
13	Condensator	41	Het achterpaneel voor de motor
14	Fan	42	Terug bergbeklimmen
15 De vaste bout voor ventilatormotor		43	Lente
16	Motor ventilator	44	Roerstaven
17 De houder voor de ventilatormotor		45	De houder van de motor
18	Het dak van Terawatt	46	Motor vaste schroef
19	Lekbak	47	Het hoofdbord voor licht
20	Voorpaneel	48	Lampenkap
21	Pijp	49	De houder voor roerstaaf
22	Been	50	Verdamper
23	Transformer	51	Tankafdichtingsring
24	Hoofdframe van de carrosserie	52	Afdichting van mengvijzel
25	Rubberen dwaas	53	Mengvijzel
26	Compressor	54
27	De schroef comprimeert	55
28	De moer van de compressor	56

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

F1/F2 Electromagnetic valve

1. Slammaskinens explosiva diagram
