MANUALE UTENTE XRJ3LX2 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

MACCHINA PER GRANITO

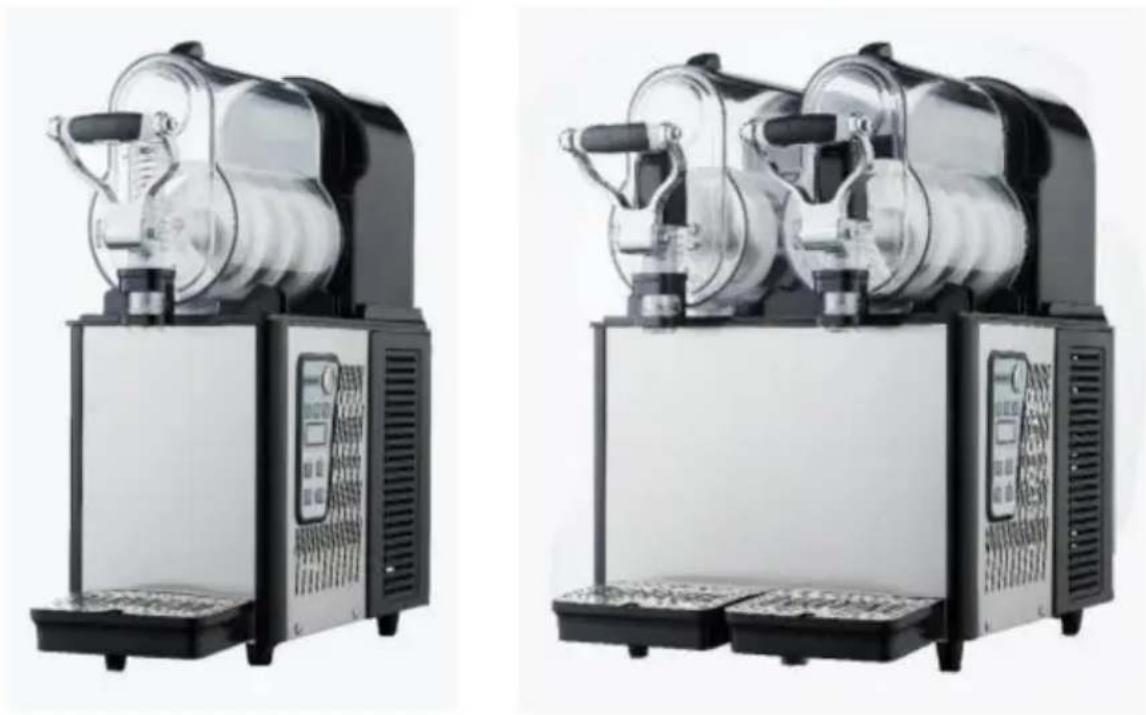

MODELLO: XRJ3LX1 XRJ3LX2

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	ATTENZIONE: Cambiamenti o modifiche non espressamente approvati da parte del soggetto responsabile della conformità potrebbe invalidare l'utente autorizzazione a utilizzare l'attrezzatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento è soggetto alle due condizioni seguenti:1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare il diritto dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme a i limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 della Norme FCC: questi limiti sono progettati per fornire ragionevoli protezione contro interferenze dannose in un ambiente residenziale installazione.Questo prodotto genera, utilizza e può irradiare radiofrequenza energia, e se non installato e utilizzato in conformità con la istruzioni, possono causare interferenze dannose alla radio comunicazioni. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo il prodotto provoca interferenze dannose alla radio o alla televisione ricezione, che può essere determinata spegnendo il prodotto e, in seguito, l'utente è incoraggiato a provare a correggere l'interferenza da una o più delle seguenti misure. • Riorientare o riposizionare l'antenna ricevente. • Aumentare la distanza tra il prodotto e il ricevitore. • Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore.• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per riciclaggio di dispositivi elettrici ed elettronici.

Istruzioni

Grazie mille per aver scelto questa macchina per il ghiaccio tritato. La macchina per il ghiaccio tritato è un tipo di macchina e attrezzatura ampiamente utilizzata nell'industria alimentare e della ristorazione, principalmente attraverso succhi, latte o yogurt congelati e altre bevande congelate in un sorbetto, che verranno tagliate in particelle fini attraverso un raschietto, fatte di ghiaccio di neve dal gusto morbido! Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

Contenuto

1. Introduzione
   1.1 Produttore
   1.2 Operatore
   1.3 Distribuzione manuale
   1.3.1 Funzione e contenuto
   1.3.2 A chi è rivolto il manuale
   1.3.3 Come conservare il manuale
2. Descrizione della macchina
   2.1 Utilizzo

2.2 Componente principale
2.3 Dati tecnici
2.4 Pannello di controllo
3. Manuale di sicurezza
4. Trasporto e stoccaggio 4.1 Imballaggio
4.2 Trasporto
4.3 Stoccaggio 5.
Installazione

5.1 Elenco delle parti
5.2 Posizione per
l'installazione 5.3 Gestione del materiale di
imballaggio 5.4
Collegamento
dell'alimentazione 6. Funzionamento 6.1 Preparazione del
materiale e miscelazione uniforme 6.2 Avvio di una macchina per granita a 1
vasca Modello: XRJ 3L*1 6.3 Avvio di una macchina
per granita a 2 vasche 6.4

Erogazione della

granita 6.5 Emergenza

7.1 Svuotamento della vasca 7.2 Smontaggio del
rubinetto di erogazione 7.3 Spostamento della vasca e del coperchio

7.4 Pulire e disinfettare le parti 7.6 Fase

di pulizia 7.7 Pulizia

della vaschetta raccogli gocce

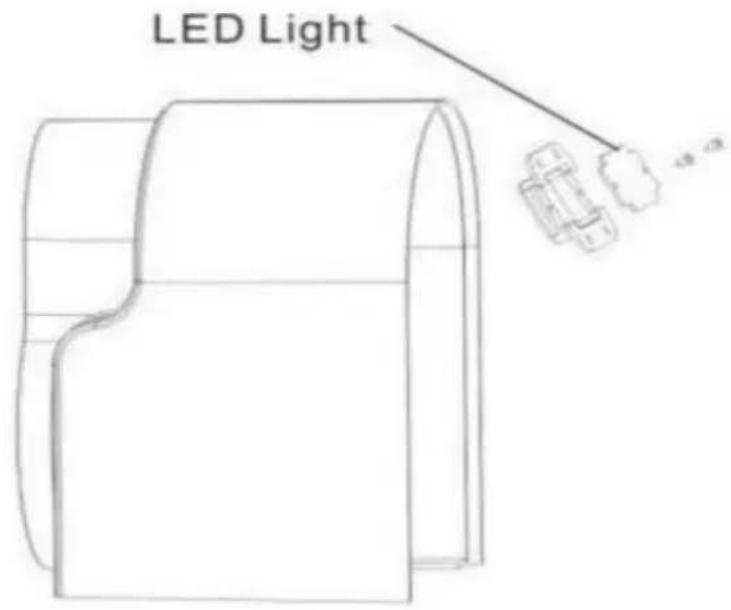

7.8 Sostituire la

lampadina 7.9 Pulire il condensatore

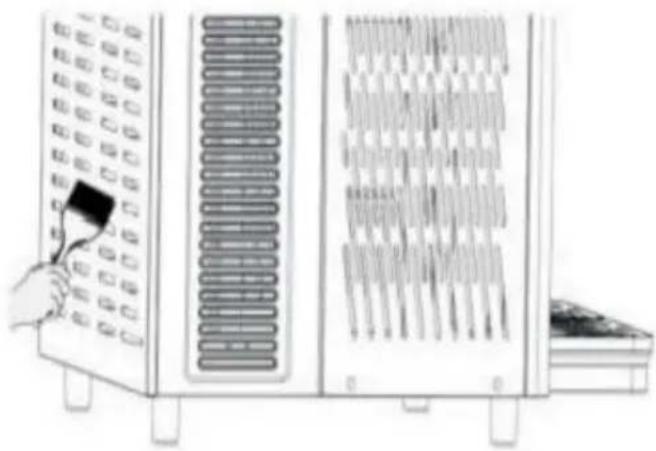

7.9.1 Pulizia del condensatore della macchina per ghiaccio a una vasca

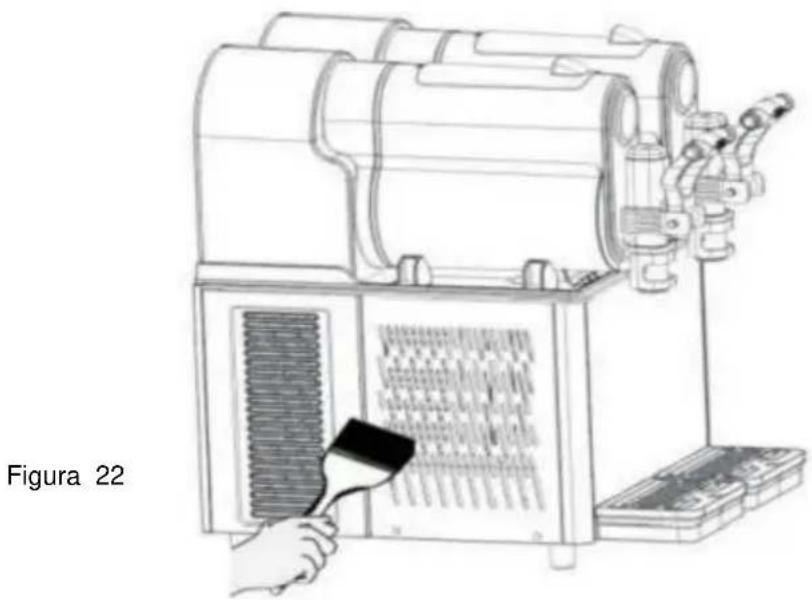

7.9.2 Pulizia del condensatore della macchina per ghiaccio a due vasche
7.10 Manutenzione programmata
8. Trattamento dei rifiuti 9.

Risoluzione dei problemi

9.1 Codici di errore e soluzioni per la macchina per il ghiaccio tritato

9.1.1.Quando la temperatura è collegata, viene visualizzato "LL" 9.1.2 La temperatura è in cortocircuito e visualizza "LL"
9.1.3 Quando la tensione di rete è troppo alta, la macchina smette di funzionare e genera un codice di allarme "E1 Err"
9.1.4.Quando la tensione di rete è troppo bassa, la macchina smette di funzionare e genera un codice di allarme "E2 Er"
9.1.5. La corrente del motore misurata è troppo alta, il canale di corrente genera un allarme e protegge l'arresto, il codice visualizzato è E3 Err 10. Sistema di valvole elettroniche intelligenti 11. Diagramma esplosivo della macchina per ghiaccioli

1. Introduzione

1.1 Produttore I dati del

produttore sono riportati sulla targhetta identificativa

1.2 Operatore In

base alle diverse applicazioni, esistono due tipi di persone.

Utente

In accordo con gli standard sanitari le persone addestrate impongono tecniche,

Dopo aver letto questo manuale, tutti i candidati devono avere le seguenti capacità per distribuire la granita:

Posizionare e cambiare la macchina per il ghiaccio Distribuire correttamente i prodotti

Pulizia della macchina per il ghiaccio tritato

Personale tecnico specializzato

Ho studiato questo manuale e ho ricevuto istruzioni su come installare, utilizzare e manutenere questa macchina per il ghiaccio tritato;

In caso di guasti gravi, è possibile riparare la macchina per il ghiaccio tritato e conoscere bene questo manuale.

Padroneggiare tutte le informazioni del manuale e saper spiegare correttamente diagrammi e grafici; conoscere

bene le principali nozioni igieniche, prevenire gli incidenti, conoscere gli standard tecnici e di sicurezza. Avere esperienza nell'uso di questo tipo di macchina per il ghiaccio tritato.

Misura di trattamento principale in caso di emergenza. Dispositivo di sicurezza separato e utilizzare la macchina correttamente

È vietato l'uso della macchina alle persone che non rispettano i requisiti di cui sopra

1.3 Distribuzione del manuale Gli

utenti devono leggere attentamente il presente manuale prima dell'uso.

1.3.1 Funzione e contenuto

Fornire informazioni essenziali sull'utilizzo e l'installazione del

manuale 1.3.2 A chi è rivolto?

Utenti e personale tecnico specializzato.

Il presente manuale è parte integrante della macchina.

Pertanto, una volta venduto, deve essere consegnato all'acquirente.

1.3.3 Come conservare il manuale II

manuale deve essere posizionato vicino alla macchina e mantenuto integro e pulito

2. Descrizione della macchina

2.1 Utilizzo

Questa macchina è usata specialmente per fare la granita. Se usata per fare latticini e altri cibi, la temperatura del materiale della ciotola deve essere testata e rispettare le attuali normative e standard della macchina

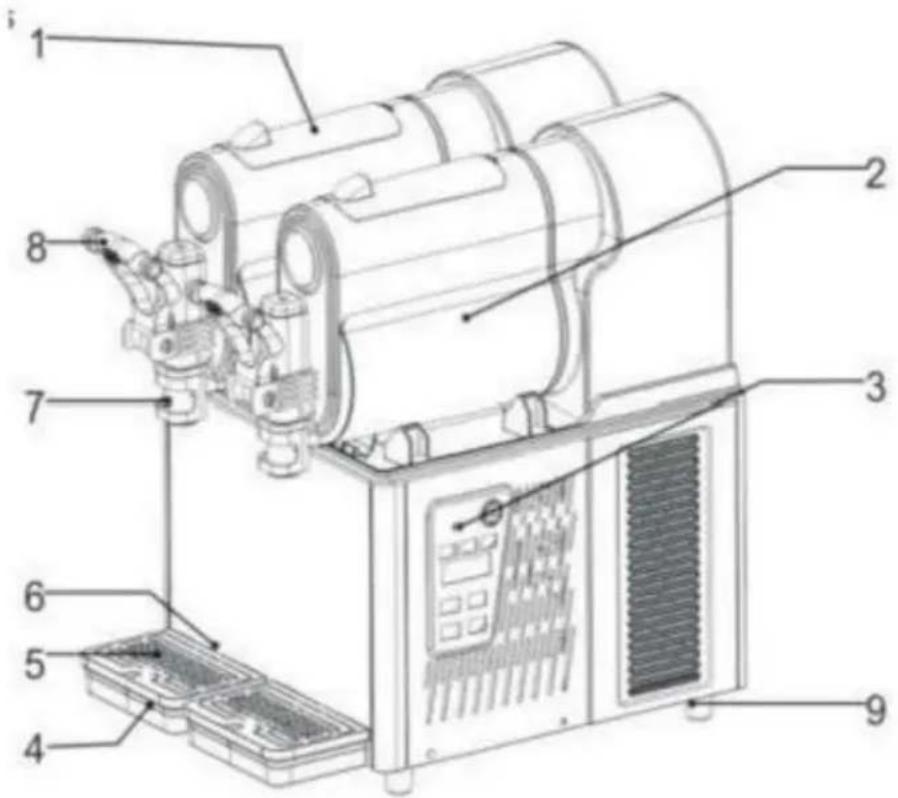

2.2 Componente principale

1. Tetto a ciotola

2.Ciotola

1. Pannello di controllo 4.

Vaschetta raccogligocce

1. Coperchio della vaschetta raccogligocce

2. Tubo di scarico

7.Toccare 8.Gestisci

1. Piedino macchina

In questo manuale, gli elementi hanno il significato seguente

XRJ3LX1, macchina per granitore a una vasca

XRJ3LX2, granita a due ciotole macchina

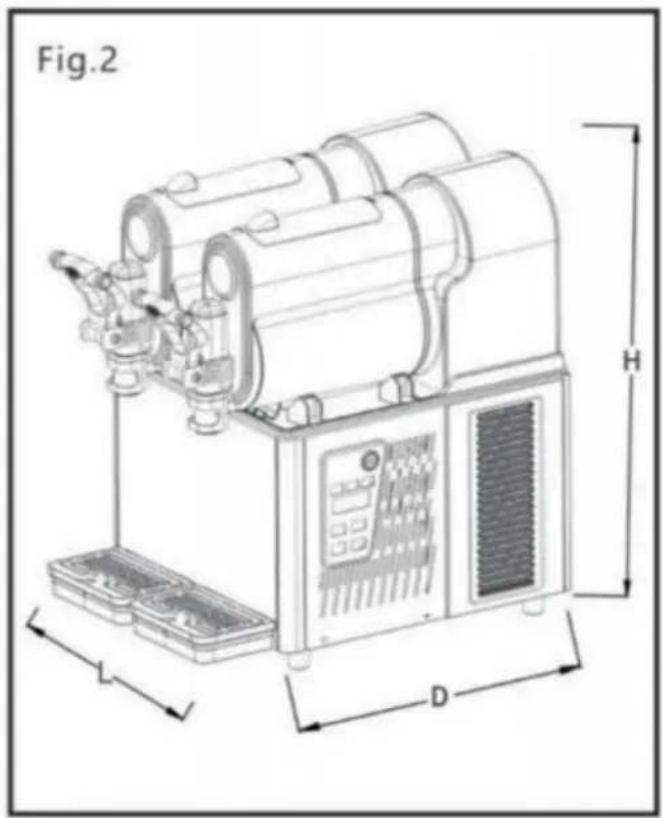

2.3 Dati tecnici

Modalità	XRJ3LX1	Numero di modello: XRJ3LX2
MisurareLungh.*Profondità*Altezza (cm)	Dimensioni: 20X51x52	36X51x51,5
Peso netto (kg) (ciotola vuota)	Vedi la targhetta
Potenza (w)	Vedi la targhetta
Temperatura del liquido	Min: 20 /68 Max: 32 /89
Ciotola	1	2
Ciotola (L)	3	6
Rumore di funzionamento	<65 decibel
Clima	N

Ogni modifica o aumento deve essere approvato ed eseguito da

Produzione.

2.4 Pannello di controllo Fig.3

SLUSH MACHINE Bowl 8:8:8:8 + LIGHT - SET

3. Manuale di sicurezza

Parti di macchine per il ghiaccio tritato e installazione del condensatore, ghiaccio tritato risoluzione dei problemi della macchina esclusione e manutenzione a

essere gestito da personale professionale del produttore che abbia esperienza esperienza. Senza persone esperte che monitorano o

guida, la macchina per il ghiaccio tritato non può essere utilizzata da persone disabili, con disabilità sensoriali, mentali che mancano di esperienza e conoscenza

I bambini devono fare attenzione quando giocano nelle vicinanze della macchina.

Quando il filo della macchina si rompe, deve essere sostituito dal produttore professionisti o persone con esperienza correlata.

Quando la macchina viene rottamata, deve essere consegnata e gestita da personale correlato istituzione di autorità

4. Trasporto e stoccaggio

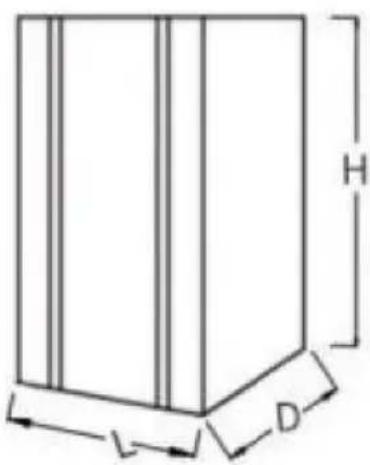

4.1 Imballaggio

Scatola di legno, schiuma sagomata e da collezione.

Dimensioni dell'imballaggio (approssimative)

	Larghezza	Profondità	Luce(H)
XRJ3LX1	(L) 310mn	(D) 700mm	720mm
Numero di modello: XRJ3LX2	460mm	695mm	740mm

Osservazioni: le dimensioni e il peso dell'imballaggio sono approssimativi.

4.2 Trasporto

Mantenere il corpo in posizione verticale e trasportarlo almeno in due persone.

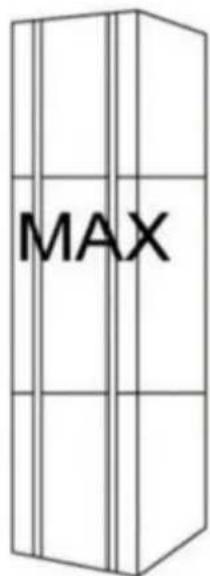

4.3 Conservazione

Attenzione: non superare i tre strati.

MAX

Figura 5

5. Installazione

La macchina per il ghiaccio deve essere installata all'interno con terreno duro e piano, sotto luce e ventilazione sufficienti (l'inclinazione del terreno non può essere superiore a 2 gradi)

5.1 Elenco delle parti

Dopo la pulizia e la disinfezione, tutte le parti indicate nel manuale devono essere rivestite con olio lubrificante.

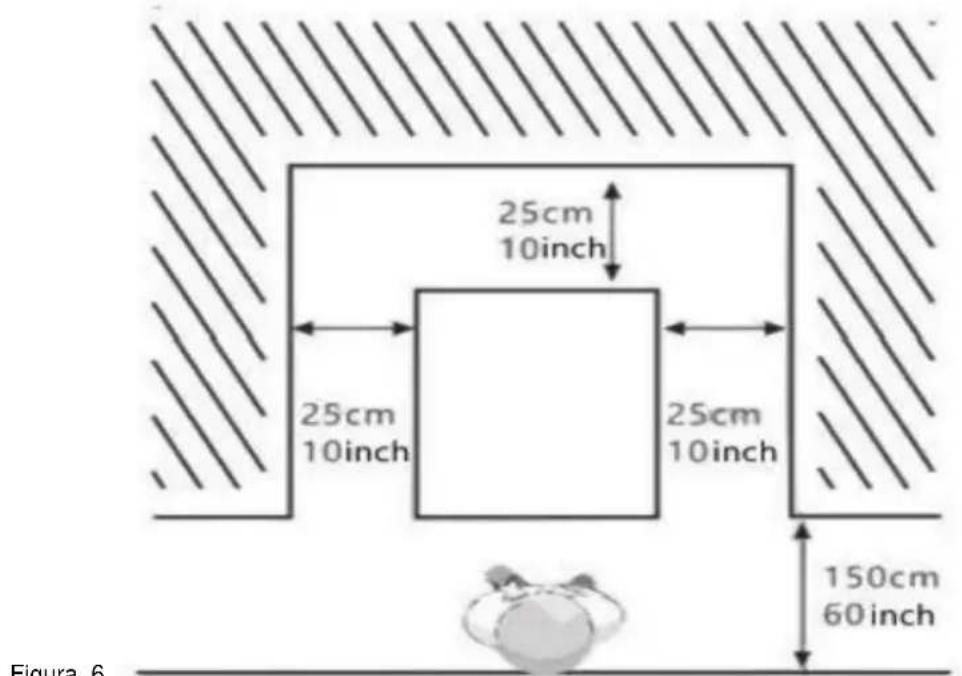

5.2 Posizione di installazione La

posizione di installazione deve essere pianificata in anticipo; Il luogo

di installazione deve essere solido e semplice. Le condizioni

di installazione sono sufficientemente luminose, ventilate e pulite. È necessaria anche una presa di corrente. La distanza di

installazione da altri oggetti è indicata nella figura 6 sottostante.

25cm 10inch 25cm 10inch 25cm 10inch 150cm 60inch Figura 6

Figura 6

5.3 Gestione del materiale di imballaggio

Gestire il materiale di imballaggio separatamente secondo le normative locali e si consiglia di conservarlo per riconfezionarlo e spedirlo in futuro.

5.4 Collegare l'alimentazione

Assicurarsi che la macchina per il ghiaccio sia spenta prima di collegare l'alimentazione. Quindi collegare a collegare l'alimentazione.

I dati sono reperibili sulla targhetta posteriore della macchina.

Attenzione: la presa deve essere posizionata a distanza di contatto con l'utente per poter staccare rapidamente la spina in caso di emergenza senza utilizzare altri utensili.

6. Operazione

Avvertimento

Frozen Drink(Percentage of juice powder: ≥10%)	SLS 0132°F~44.6°F (0°C~7°C)
Slushy(Percentage of sugar: ≥15%)	SLS 02 - SLS 0528°F~23°F (-2.2°C~-5.2°C)
Margarita Wine Slush(Percentage of liquor :10%-45%)	SLS 06 - SLS 1521°F~9°F (-6.2°C~-13°C)

Nota:

1. In genere, il liquore ha un contenuto alcolico del 40% in volume.

2. La spia SLS xx lampeggerà quando la marcia è regolata e la macchina salva automaticamente l'impostazione dopo 5

secondi. Dopodiché il display smette di lampeggiare e la temperatura del

il liquido nel cilindro viene visualizzato sotto forma di gradi Celsius, ad esempio F.

1. Quando la temperatura all'interno delle ciotole è molto bassa, si formerà della glassa l'esterno delle ciotole, il che è normale.

2. A basse temperature, il beccuccio potrebbe congelarsi. Basta passare una spazzola verso l'beccuccio e il gelato/granita/vino margarita uscirà correttamente.

6.1 Preparazione del materiale e miscelazione uniforme

È vietata solo l'acqua

Attenzione

Operare secondo le indicazioni del produttore;

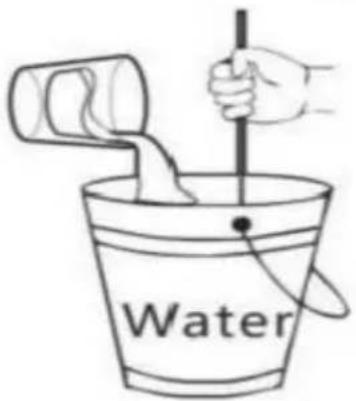

Diluire e mescolare il liquido concentrato con acqua in un contenitore

Il contenuto di zucchero della miscela dovrebbe

essere >15%, un contenuto inferiore danneggerà le coclee e i motoriduttori

Water

Figura 7

Se hai bisogno di preparare una granita alcolica, versa la percentuale di alcol appropriata nel contenitore in base alle tue esigenze. Rimuovi il

coperchio come segue: 1. Solleva il

coperchio superiore;

1. Versa il materiale nelle ciotole.

Avvertimento

Non è possibile inserire liquidi caldi (per liquidi caldi si intende una temperatura superiore a 40ÿ)

Il livello del materiale non può superare il livello massimo di altezza 3.

Chiudere il coperchio superiore dopo aver versato il materiale

1. Attenzione: prima di collegare l'alimentazione o avviare la macchina, versare il materiale nella ciotola. 2. Il

materiale non può essere solo acqua.

1. Attenzione: la macchina per vietare le carezze con le mani nella ciotola funziona

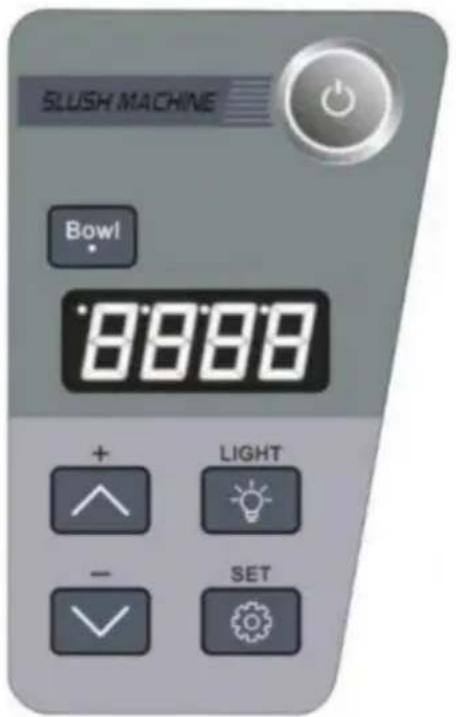

6.2 Avvio di una macchina per granitore a 1 vasca Modello: XRJ3LX1 | seguenti

controlli sono sul pannello:

A. Interruttore principale tutta la macchina.

: Serve per accendere/spegnere l'alimentazione elettrica dell'

ÿViene utilizzato per accendere/spegnere la luce.

C. Funzione di pulizia: aggiungere in anticipo l'acqua appropriata, quindi fare clic su

Interruttore "SET"

finché sul display non compare la scritta "CLEAN" che significa aperto

Sistema pulito. Dopo la pulizia,

fare clic sull'interruttore SET

ancora una volta, il display mostra "OFF" che significa

Chiudi Sistema pulito. Quando le crepe non sono pulite, utilizzare il

un asciugamano per pulire eventuali residui di sporco e asciugare eventuali macchie d'acqua.

D. Granita/Granito al vino Margarita/Gelato/Bevanda ghiacciata Funzione: Mantieni

cliccando sull'interruttore SET

il display mostra SLS che viene utilizzato per accendere

Sistema di distribuzione del ghiaccio tritato.

Quindi puoi cliccare su "+"

per fare il gelato/granita

più difficile e puoi anche cliccare su " " la ____ per rendere più morbido il gelato/la granita.

macchina salverà automaticamente l'impostazione dopo 5 secondi.

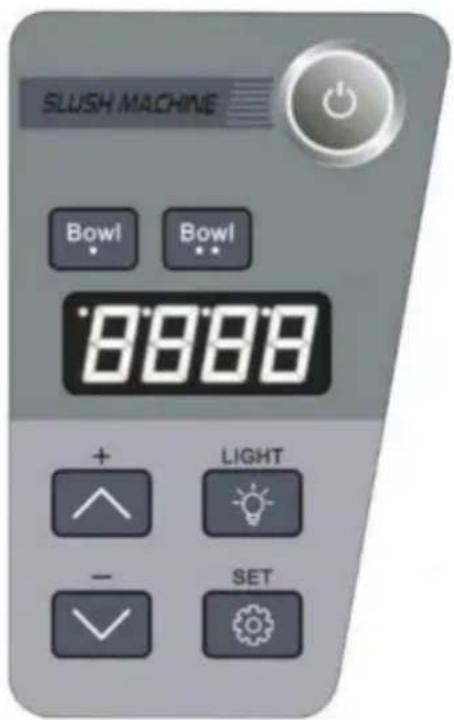

6.3 Avvio di una macchina per il ghiaccio a 2 ciotole Modello: XRJ3LX2

Sul pannello sono presenti i seguenti controlli:

A. Interruttore principale

: Serve per accendere/spegnere l'alimentazione elettrica dell'

tutta la macchina.

B. Interruttore luce

: Serve per accendere/spegnere la luce

C. Funzione di pulizia: aggiungere in anticipo l'acqua appropriata,

quindi clicca sulla ciotola

o ciotola2

per selezionare la ciotola che desideri

azionare. quindi continuare a cliccare l'interruttore "SET" mostra "CLR" che significa aperto

, fino allo schermo

Sistema pulito. Dopo la pulizia, fare clic sull'interruttore SET sul display ancora una volta, il viene visualizzato "OFF" che significa chiudere il sistema pulito. Lo stesso vale per il funzionamento l'altra ciotola. Quando le crepe non sono pulite, utilizzare l'asciugamano fornito per pulire lo sporco rimanente e pulire eventuali macchie d'acqua.

D. Granita/Granito al vino Margarita/Gelato/Bevanda ghiacciata Funzione: Primo

clicca bowl1

o ciotola 2

per selezionare la ciotola che si desidera azionare.

Quindi continua a cliccare sull'interruttore SET

finché il display non mostra SLS che

serve per accendere il sistema Slush. Poi puoi cliccare su "+"

fare

granita/gelato più duro e puoi anche cliccare "_" crema più

per fare il ghiaccio/la granita

morbida. La macchina salverà automaticamente l'impostazione dopo

5 secondi. Lo stesso vale per l'azionamento dell'altra ciotola.

6.4 Erogazione di granita

Tirare verso il basso la maniglia e il fango fuoriuscirà dalla ciotola

Attenzione: per distribuire la granita la prima volta o dopo una lunga sosta, si prega di

estrudere e sprecare un po' e poi distribuire i clienti.

6.5 Emergenza

Attenzione: in caso di emergenza, la macchina deve essere spenta dall'alimentazione

pulsante e interrompere l'alimentazione.

Se congelato, interrompere l'alimentazione e chiedere a personale specializzato di intervenire. In caso di incendio, spegnere

nelle vicinanze e chiedere ai professionisti.

7. Pulizia e manutenzione

Prima di pulire o sottoporre a manutenzione le parti esterne, assicurarsi che il principale

l'interruttore è spento e scollegare.

Qualsiasi pulizia o manutenzione delle forniture di protezione deve

indossare (guanti, occhiali, chanson) in base allo standard di sicurezza locale

Durante la pulizia o la manutenzione, procedere come segue.

Indossare guanti protettivi contro gli incidenti. • Non

utilizzare solventi o sostanze infiammabili.

• Non utilizzare spugne dure o metalliche per pulire la macchina o le sue parti

• Non spruzzare liquidi nelle vicinanze. • Non

lavare le parti nell'arco!. • Non asciugare

le parti nella fornace o nel forno a microonde. • Non immergere

la macchina in acqua

- Non spruzzare l'acqua direttamente sulla macchina. • È

possibile utilizzare acqua calda e un detergente approssimativo (rispettando le leggi locali e regole)

"Dopo aver terminato, assicurarsi che tutte le coperture protettive e le protezioni che hanno sono stati rimossi o aperti e rimessi al loro posto e opportunamente fissati.

La pulizia e l'igiene devono essere prese con cura e forza in base a standard locale per garantire una granita qualificata

La pulizia e l'igiene devono essere prese con cura e forza

in base allo standard locale per garantire che la ciotola per il ghiaccio qualificato sia puliti almeno ogni giorno e rispettando le leggi e i regolamenti locali E i tempi di pulizia possono essere aggiunti in base ai diversi prodotti Altro informazioni, consultare il produttore. Se la macchina non verrà confusa

giorno continuamente si prega di pulire i rubinetti di distribuzione con uno straccio pulito. Anche se i componenti della macchina sono in acciaio inossidabile, plastica e gomma facile da pulire così come la sua forma, è comunque necessario prevenire i germi e riproduzione di funghi dovuta alla pulizia a metà. Quando la spina non viene staccata o l'interruttore totale è in stato di downstate. Non pulire la manutenzione macchina.

7.1 Ciotola vuota

Prima di pulire la ciotola, svuotarla

Se è la prima volta che lo si utilizza, non è necessario svuotarlo.

Questo manuale spiega solo una ciotola come esempio

Le operazioni delle altre ciotole sono le stesse in base ai pulsanti correlati

Impostare la ciotola su "stato di pulizia", quindi versare il materiale dalla ciotola.

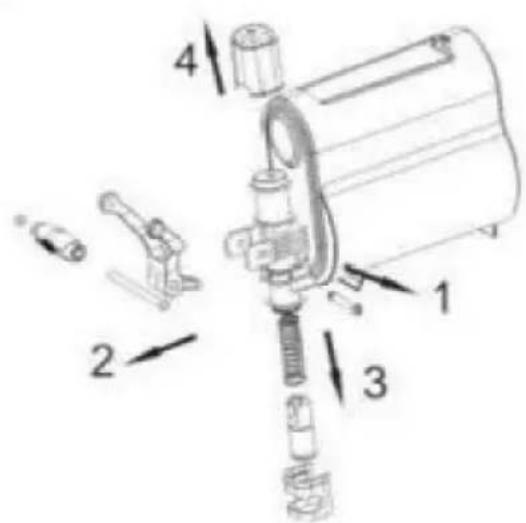

7.2 Smontaggio del rubinetto di erogazione

Non smontare i rubinetti quando nelle vasche ci sono prodotti o liquidi.

7.3 Spostare la ciotola e coprire

Spostare ogni ciotola per pulire la macchina.

Spostare la ciotola come segue:

1. Sollevare il coperchio superiore verso l'alto ed estrarlo. Tirare il serbatoio verso l'alto e verso l'esterno per estrarlo completamente dalla sua sede.

2. Svitare il dado.

3. Estrarre l'agitatore e la guarnizione dell'agitatore. Vedere Fig.10.

Tutte le parti smontate devono essere pulite accuratamente

Importanza: il metodo di pulizia deve rispettare le attuali norme igieniche locali standard.

Si prega di procedere come segue:

Versare l'acqua nel contenitore. Mescolare il disinfettante con l'acqua (aggiungere il 2% di sodio ipocrita all'acqua)

Spugna con disinfettante, pulisci accuratamente la ciotola, il coperchio e l'evaporatore con acqua abbondantemente

Aggiungere il disinfettante in un altro contenitore.

Mettere le parti smontate in un disinfettante per 30 minuti. Ripulire con acqua completamente.

Lasciare asciugare le parti.

Montare la macchina seguendo le istruzioni 7.5.

Spugna con disinfettante pulisci il tetto e le corde del cuore l'immateriale.

Conservare per 30 minuti

Pulire la superficie inferiore con acqua 2-3 volte con la spugna. Mettere il coperchio in un'area pulita e asciugarlo con uno straccio Vietare la

pulizia con acqua o la disinfezione prima di togliere il coperchio

7.5 Reimpostare le parti pulite Tutte le

parti disinfettate devono essere rimontate con cura. Alcune parti devono essere lubrificate per funzionare normalmente.

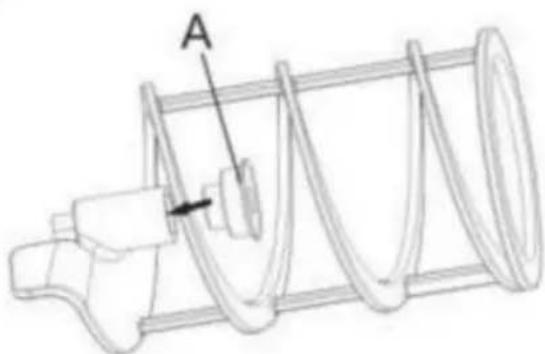

Guarnizione (A) sull'agitatore. vedere Fig.12

Importanza: controllare regolarmente la guarnizione se rotta. Sostituirla con una nuova. Sostituire

la guarnizione (A) almeno una volta all'anno

Dopo aver installato la guarnizione (A), ricoprire l'interno della guarnizione (A) con il grasso fornito. Vedere Fig. 13

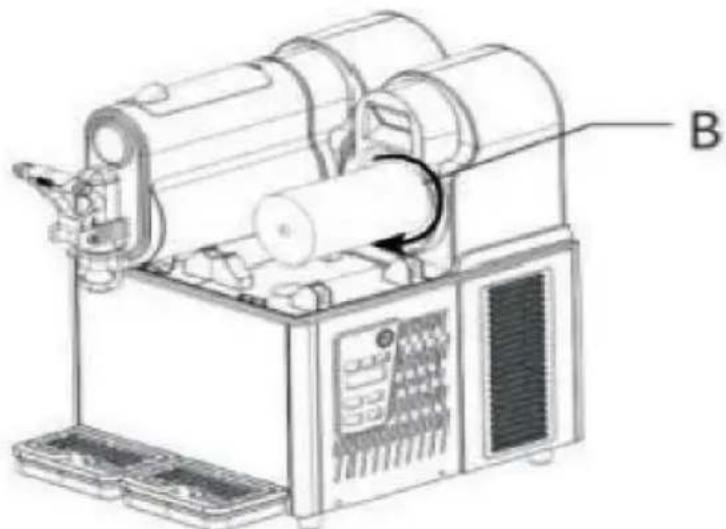

Installare la guarnizione (B), lubrificare l'intera superficie con grasso seguendo le indicazioni delle

frecce. Vedere Fig.14

Mettere l'agitatore nel contenitore

Attenzione: regolare l'agitatore nella posizione appropriata.

Vedere fig.14-1

Sostituire l'anello di tenuta. Quando una parte del motore perde, è necessario sostituire l'anello di tenuta. Estrarre la staffa del motore collegata al motore e quindi sostituire

l'anello di tenuta della testa (rondella dell'asse, guarnizione dell'asse). Durante la sostituzione, è necessario aggiungere un po' di grasso. Quindi installare la staffa del motore collegata al motore.

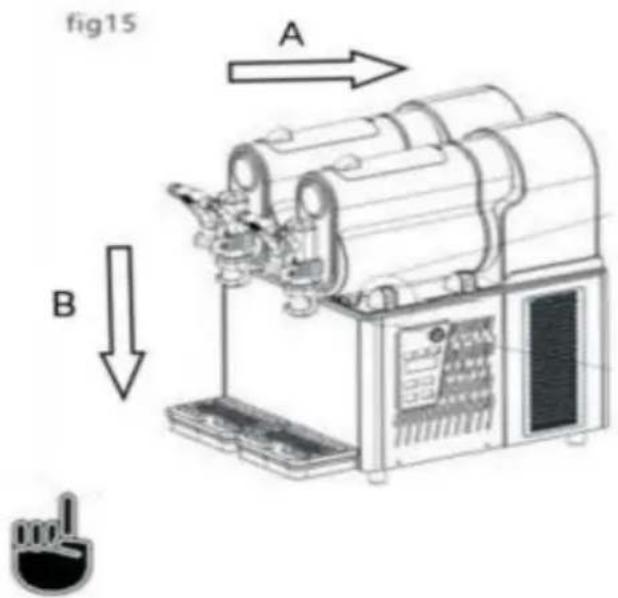

Fissare l'agitatore e installare le ciotole come da Fig.15

fig15 A B

Attenzione: regolare le ciotole nella posizione appropriata.

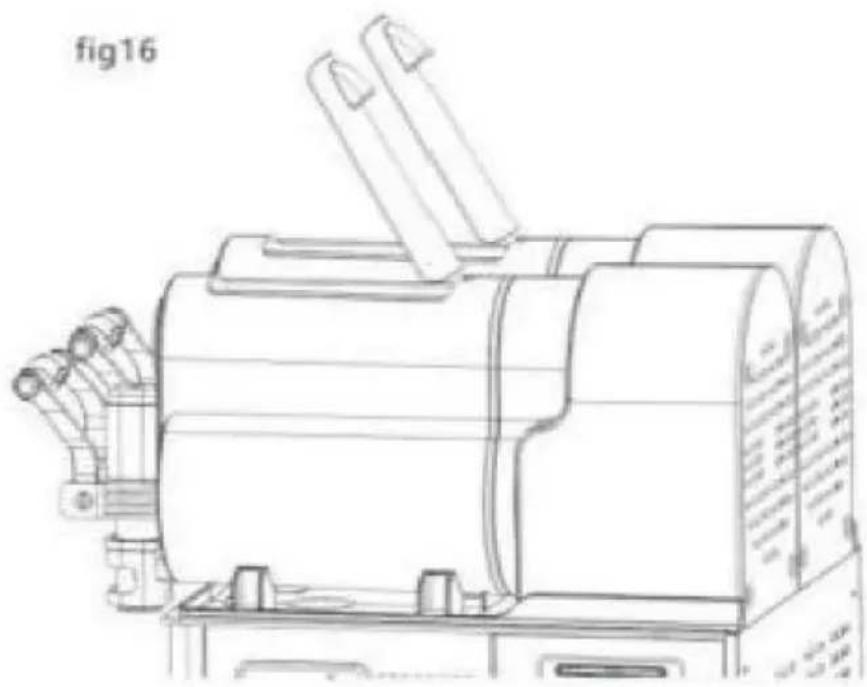

Installare il tetto come Fig16

Premere verso il basso la parte superiore del tetto finché non si incastra.

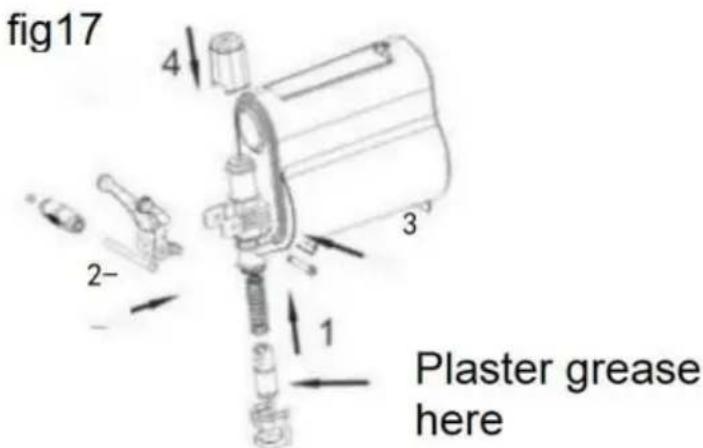

Installare i rubinetti seguendo le istruzioni riportate nella Fig.

17 1. Lubrificare completamente con grasso.
2. Inserire la vite quando i maschi sono stabili.

Attenzione: installo tutte le parti seguendo le istruzioni delle figure. Si prega di applicare ungere bene per evitare perdite di liquido.

7.6 Fase di pulizia

Prima di utilizzare questa macchina, sono necessari i seguenti passaggi di pulizia

1. Riempire completamente la ciotola con acqua.
2. Avviare la macchina solo in modalità pulizia e agitare per 5 minuti
   Arrestare la macchina e aprire il rubinetto per pulire i contenitori.

7.7 Pulizia della vaschetta raccogli gocce

La vaschetta raccogli gocce deve essere svuotata e pulita ogni giorno

Attenzione: tutte le vaschette raccogli-gocce della macchina devono essere pulite. La vaschetta raccogli-gocce deve essere pulita.

da svuotare e pulire.

Vassoio raccogli-gocce da asporto sollevandolo dall'alto.

Lavare la teglia e la griglia separatamente con acqua tiepida. Asciugare il tutto.

componenti.Riposizionare il vassoio e premere per fissarlo alla macchina.

Riposizionare la griglia sulla parte superiore del vassoio

Quando le macchine sono ferme, pulire con uno straccio umido e asciugare le parti.

7.8 Sostituire la lampadina

Solo quando la macchina è scollegata dall'alimentazione elettrica la lampadina può essere sostituita

Secondo la figura sottostante, aprire il piccolo pannello posteriore e sostituire il LED

lampadina, dopo il montaggio rimettere il pannello, verificare che sia ben chiuso.

7.9 Pulire il condensatore

Solo i professionisti possono pulire il condensatore. Conoscono tutti i passaggi operativi utilizzare bene un dispositivo approssimativo e rispettare rigorosamente le leggi e i regolamenti locali Il condensatore deve essere pulito regolarmente.

Attenzione: la superficie affilata della macchina potrebbe essere danneggiata in seguito allo smontaggio della sicurezza parti di protezione. Un condensatore sporco indebolirà il funzionamento della macchina.

Dopo aver rimosso le parti di protezione di sicurezza, è possibile vedere il condensatore.

Anche se non è installata una sola piastra (anteriore, posteriore o laterale)

macchina è anche vietato l'uso. Operatore vietato pulire il condensatore

Le parti di protezione devono essere posizionate tramite cacciaviti

7.9.1 Pulizia del condensatore della macchina per granitore a una vasca

Per fissare e smontare le parti di protezione di sicurezza è necessario utilizzare dei cacciaviti.

1. Vite del pannello laterale allentata.

2. Estrarre il pannello laterale

3. Smontare le parti di protezione di sicurezza. Spazzolare la polvere dalla superficie del condensatore

con pennello asciutto come Fig21

Dopo aver pulito il condensatore, riposizionare le parti di protezione di sicurezza

7.9.2 Pulizia del condensatore della macchina per ghiaccio a due vasche

Secondo le seguenti istruzioni: 1. Allentare 3 viti della piastra posteriore

1. Allentare le 5 viti della piastra laterale.

2. Estrarre il pannello laterale.

Smontare le parti di protezione di sicurezza.

Rimuovere la polvere dalla superficie del condensatore con un pennello asciutto come indicato di seguito.

7.10 Manutenzione programmata

Questa macchina necessita di manutenzione regolare da parte di professionisti (almeno 1 anno).

Una manutenzione regolare può garantire la sicurezza della macchina e delle sue parti stato

Qualsiasi componente rotto deve essere sostituito con uno originale del produttore. Quando una qualsiasi parte della macchina è malfunzionante o rotta, la macchina è vietata all'uso.

L'utente non può effettuare la manutenzione della macchina da solo

8. Trattamento dei rifiuti

I rifiuti elettronici devono essere gestiti secondo la norma 2002/96/CE

Ma i rifiuti devono essere smantellati e classificati e le parti utili dovrebbero essere riciclate. Il bidone della spazzatura

sopra ricorda alle persone di classificare i rifiuti. Trattare correttamente i rifiuti protegge il nostro ambiente.

1. Risoluzione dei problemi

Guaio	Potenziali problemi	Soluzione
Non posso girare sulla macchina	Nessuna potenza in ingresso	Inserire la spina nella presa appropriata
	Non premuto l'interruttore	Premere l'interruttore
Perdita di scarico	Presa senza vaselina	Aggiungere vaselina sulla presa
	Presa rotta	Cambiare la presa
Ciotola che perde	La ciotola non deve essere installata in posizione adatta	Controlla la ciotola posizione
	Nessuna vaselina sull'anello di tenuta della ciotola	Aggiungere vaselina sul sigillo squillo
	Anello di tenuta difettoso	Cambiare l'anello di tenuta
L'agitatore no lavorando	Non accendere l'interruttore principale	Accendere il principale interruttore
	Ciotola dentro congelamento	Scorrere via dalla rete principale cambia e lascia il ghiaccio fusione
La macchina non fare la granita	non accendere l'interruttore principale	Accendere il principale interruttore
	Non passare alla modalità "SLS"	Rivolgiti a la modalità "SLS"
	Il mal di cuore non è adatto	Regolare lo spessore della granita
	Condensatore troppo sporco/scarsa ventilazione	Pulisci il condensatore
	Approccio della macchina per il ghiaccio in posizione calda	Mettere la macchina a posizione fredda
L'agitatore fa rumore	Installazione errata dell'anello di tenuta dell'agitatore	Controllare e sostituire la navigazione
	Nessuna vaselina sull'anello di tenuta o anello di tenuta rotto	Aggiungere vaselina o cambiare l'anello di tenuta
Niente granita uscendo dalla presa	Ciotola all'interno congelamento fusione	Spegnere l'alimentazione principale accendere e lasciare che il ghiaccio si sciog

9.1 Codici di errore e soluzioni per la macchina per il ghiaccio tritato

9.1.1. Quando il sensore della temperatura è collegato, viene visualizzato "LL".

Controllare che il sensore della temperatura sia installato correttamente o che il cavo di collegamento sia danneggiato o rotto, sostituire il sensore della temperatura.

9.1.2 La temperatura è in cortocircuito e visualizza "LL"

Controllare che il sensore di temperatura sia installato correttamente, che la connessione wireless sia danneggiata e collegata insieme, oppure che la temperatura misurata dal sensore di temperatura superi i 60ÿ, sostituire il sensore di temperatura.

9.1.3 Quando la tensione di rete è troppo alta, la macchina smette di funzionare e genera un codice di allarme "E1 Err"

9.1.4.Quando la tensione di rete è troppo bassa, la macchina smette di funzionare e genera un codice di allarme "E2 Er"

1. Si consiglia ai clienti di acquistare uno stabilizzatore di tensione, in modo che la tensione possa essere utilizzata

entro un intervallo ragionevole 2.

Modificare i parametri di allarme di tensione senza generare un allarme di tensione I. Nello stato di accensione, premere a lungo il pulsante "Impostazioni" per 3 secondi per accedere al menu di impostazione e la finestra lampeggia come

II.Quindi fare clic sul pulsante "Impostazioni", la finestra lampeggia come

II. Quindi fare clic sul pulsante "Slush softness" per impostare il valore su 0
IV. Attendere che il display non lampeggi più, indicando che l'impostazione è riuscita

9.1.5. La corrente del motore misurata è troppo alta, il canale di corrente genera un allarme e protegge l'arresto, il codice visualizzato è E3 Err.

1. Se l'albero di miscelazione è bloccato e si verifica la protezione di arresto, si riavvierà automaticamente dopo 5 minuti.
2. Se il

motore è rotto e ruota molto lentamente o non può ruotare, è necessario installare un nuovo moto

1. Quindi, modificare i

parametri di allarme della corrente del motore e arrestare se non si verifica alcun allarme, quindi verificare se il motore sta ruotando.

I. Nello stato di lavoro, premere a lungo il pulsante "Impostazioni" per 3 secondi per accedere al menu delle impostazioni, la finestra lampeggia come

II. Quindi fare clic sul pulsante "Impostazioni", la finestra lampeggia come

III.Quindi fare clic sul pulsante "Impostazioni", la finestra lampeggia come

IV. Quindi fare clic sul pulsante "morbidezza fango" per impostare la valutazione su 0

V. Attendere che il display non lampeggi più, a indicare che l'impostazione è riuscita.

10. Sistema di valvole elettroniche intelligenti

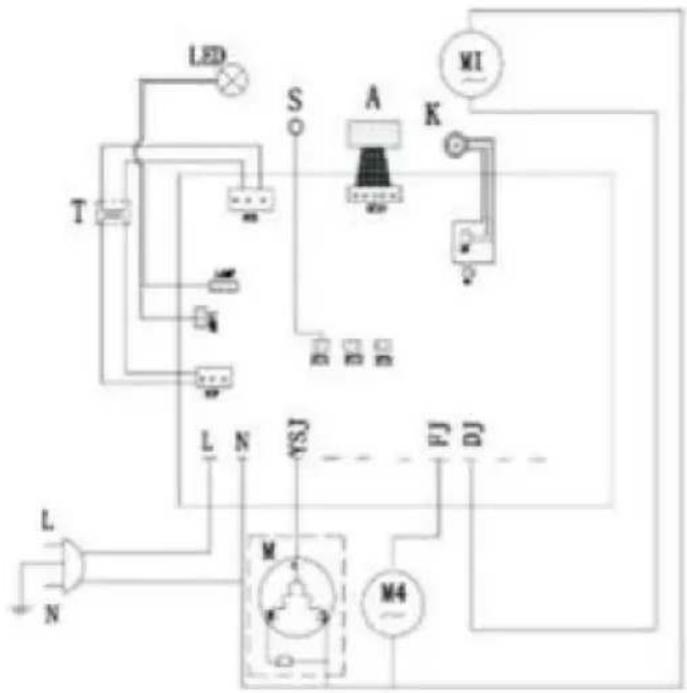

Electrical diagram-XRJ3LX1

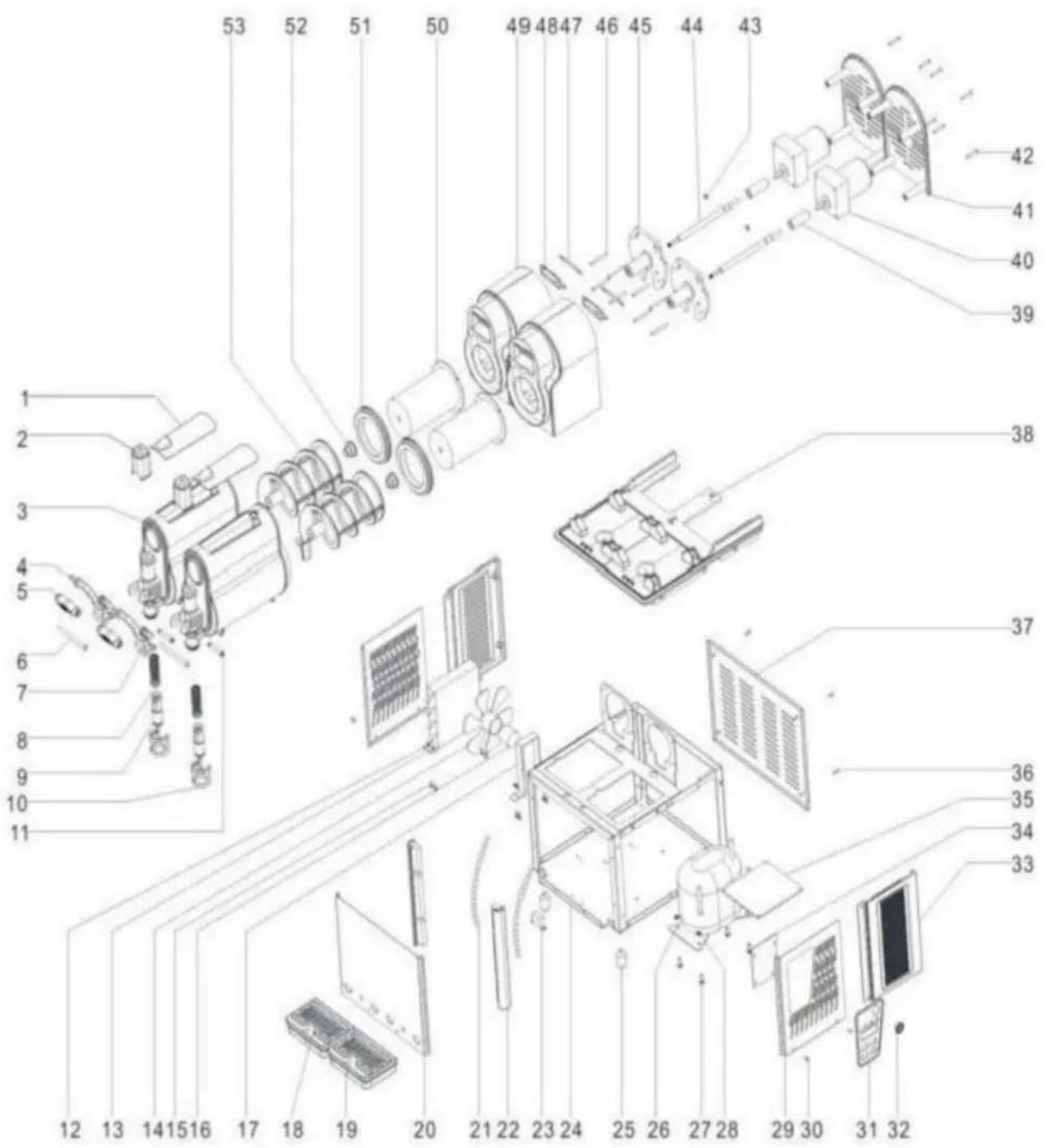

11.Diagramma esplosivo della macchina per il ghiaccio tritato

Codice	Nome delle parti	Codice	Nome delle parti
1	Tetto		Pannello29
2	Il tetto per la maniglia	30	Vite di fissaggio della piastra laterale
3	Cisterna	31	Pannello di controllo
4 Il perno principale della mano lo 32			Interruttore
5	Maniglia	33	Pannello posteriore
6	Perno della maniglia	34	Scheda PCB
7	Supporto per chiave inglese	35	Scolapiatti
8	Primavera	36	Dado a piastra
9	Stantuffo	37	Tabellone
10	La copertura della maniglia	38	Pannello di base per 2 serbatoi
11	Vice-Pin della maniglia	39	Boccola di rame
12	Dado esagonale	40	Motore
13	Condensatore	41	Il pannello posteriore per il motore
14	Fan	42	Alpinismo posteriore
15 Il bullone fisso per il motore del ventilatore	43	Primavera
16	Ventola del motore	44	Aste di agitazione
17 Il supporto per il motore del ventilatore	45	Il titolare del motore
18	Il tetto di Terawatt	46	Vite fissa motore
19	Vassoio raccogli gocce	47	La scheda principale per la luce
20	Pannello frontale	48	Paralume
21	Tubo	49	Il supporto per agitatore
22	Gamba	50	Evaporatore
23	Trasformatore	51	Anello di tenuta del serbatoio
24	Telaio del corpo principale	52	Guarnizione della coclea di miscelazione
25	Pazzo di gomma	53	Coclea di miscelazione
26	Compressore	54
27	La vite comprime	55
28	Il dado del compressore	56

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
